FIAT 500X 2019 Betriebsanleitung (in German)

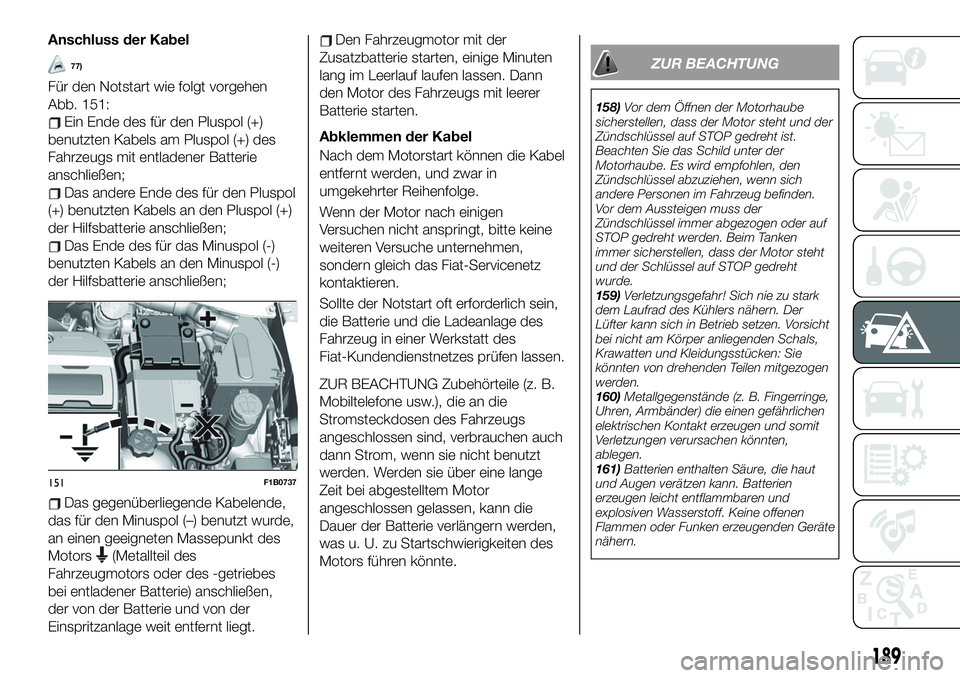

Anschluss der Kabel
77)
Für den Notstart wie folgt vorgehen
Abb. 151:
Ein Ende des für den Pluspol (+)
benutzten Kabels am Pluspol (+) des
Fahrzeugs mit entladener Batterie
anschließen;
Das andere Ende des für den Pluspol
(+) benutzten Kabels an den Pluspol (+)
der Hilfsbatterie anschließen;
Das Ende des für das Minuspol (-)
benutzten Kabels an den Minuspol (-)
der Hilfsbatterie anschließen;
Das gegenüberliegende Kabelende,
das für den Minuspol (–) benutzt wurde,
an einen geeigneten Massepunkt des
Motors
(Metallteil des
Fahrzeugmotors oder des -getriebes
bei entladener Batterie) anschließen,
der von der Batterie und von der
Einspritzanlage weit entfernt liegt.
Den Fahrzeugmotor mit der
Zusatzbatterie starten, einige Minuten
lang im Leerlauf laufen lassen. Dann
den Motor des Fahrzeugs mit leerer
Batterie starten.
Abklemmen der Kabel
Nach dem Motorstart können die Kabel
entfernt werden, und zwar in
umgekehrter Reihenfolge.
Wenn der Motor nach einigen
Versuchen nicht anspringt, bitte keine
weiteren Versuche unternehmen,
sondern gleich das Fiat-Servicenetz
kontaktieren.
Sollte der Notstart oft erforderlich sein,
die Batterie und die Ladeanlage des
Fahrzeug in einer Werkstatt des
Fiat-Kundendienstnetzes prüfen lassen.
ZUR BEACHTUNG Zubehörteile (z. B.
Mobiltelefone usw.), die an die
Stromsteckdosen des Fahrzeugs
angeschlossen sind, verbrauchen auch
dann Strom, wenn sie nicht benutzt
werden. Werden sie über eine lange
Zeit bei abgestelltem Motor
angeschlossen gelassen, kann die
Dauer der Batterie verlängern werden,
was u. U. zu Startschwierigkeiten des
Motors führen könnte.
ZUR BEACHTUNG
158)Vor dem Öffnen der Motorhaube
sicherstellen, dass der Motor steht und der
Zündschlüssel auf STOP gedreht ist.
Beachten Sie das Schild unter der
Motorhaube. Es wird empfohlen, den
Zündschlüssel abzuziehen, wenn sich
andere Personen im Fahrzeug befinden.
Vor dem Aussteigen muss der
Zündschlüssel immer abgezogen oder auf
STOP gedreht werden. Beim Tanken
immer sicherstellen, dass der Motor steht
und der Schlüssel auf STOP gedreht
wurde.
159)Verletzungsgefahr! Sich nie zu stark
dem Laufrad des Kühlers nähern. Der
Lüfter kann sich in Betrieb setzen. Vorsicht
bei nicht am Körper anliegenden Schals,
Krawatten und Kleidungsstücken: Sie
könnten von drehenden Teilen mitgezogen
werden.
160)Metallgegenstände (z. B. Fingerringe,
Uhren, Armbänder) die einen gefährlichen
elektrischen Kontakt erzeugen und somit
Verletzungen verursachen könnten,
ablegen.
161)Batterien enthalten Säure, die haut
und Augen verätzen kann. Batterien
erzeugen leicht entflammbaren und
explosiven Wasserstoff. Keine offenen
Flammen oder Funken erzeugenden Geräte
nähern.
151F1B0737
189

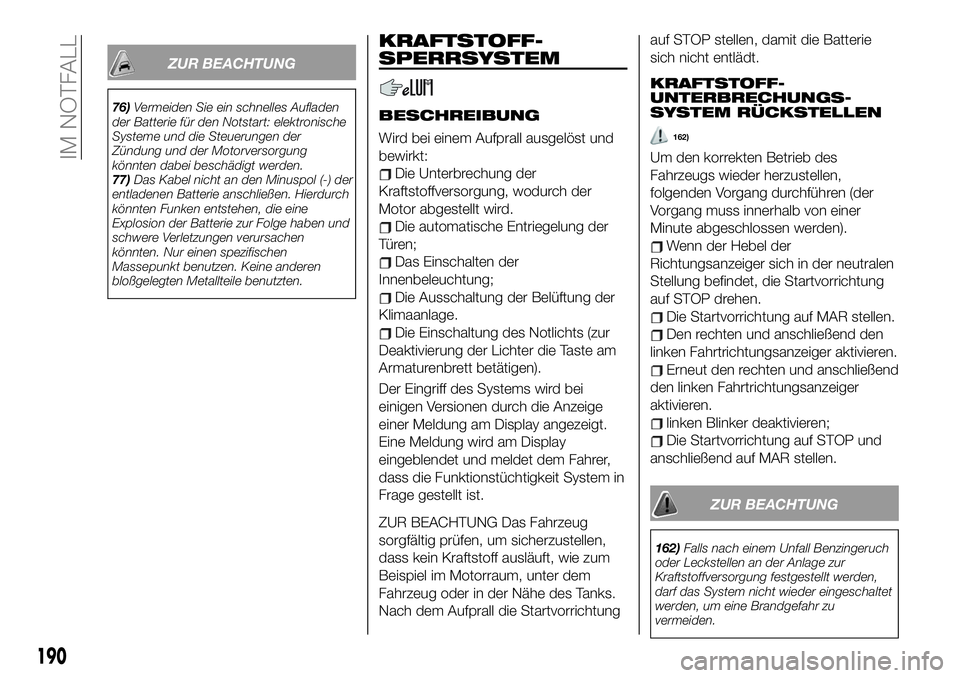

ZUR BEACHTUNG
76)Vermeiden Sie ein schnelles Aufladen
der Batterie für den Notstart: elektronische
Systeme und die Steuerungen der
Zündung und der Motorversorgung
könnten dabei beschädigt werden.
77)Das Kabel nicht an den Minuspol (-) der
entladenen Batterie anschließen. Hierdurch
könnten Funken entstehen, die eine
Explosion der Batterie zur Folge haben und
schwere Verletzungen verursachen
könnten. Nur einen spezifischen
Massepunkt benutzen. Keine anderen
bloßgelegten Metallteile benutzten.
KRAFTSTOFF-
SPERRSYSTEM
BESCHREIBUNG
Wird bei einem Aufprall ausgelöst und
bewirkt:
Die Unterbrechung der
Kraftstoffversorgung, wodurch der
Motor abgestellt wird.
Die automatische Entriegelung der
Türen;
Das Einschalten der
Innenbeleuchtung;
Die Ausschaltung der Belüftung der
Klimaanlage.
Die Einschaltung des Notlichts (zur
Deaktivierung der Lichter die Taste am
Armaturenbrett betätigen).
Der Eingriff des Systems wird bei
einigen Versionen durch die Anzeige
einer Meldung am Display angezeigt.
Eine Meldung wird am Display
eingeblendet und meldet dem Fahrer,
dass die Funktionstüchtigkeit System in
Frage gestellt ist.
ZUR BEACHTUNG Das Fahrzeug
sorgfältig prüfen, um sicherzustellen,
dass kein Kraftstoff ausläuft, wie zum
Beispiel im Motorraum, unter dem
Fahrzeug oder in der Nähe des Tanks.
Nach dem Aufprall die Startvorrichtungauf STOP stellen, damit die Batterie
sich nicht entlädt.
KRAFTSTOFF-
UNTERBRECHUNGS-
SYSTEM RÜCKSTELLEN
162)
Um den korrekten Betrieb des
Fahrzeugs wieder herzustellen,
folgenden Vorgang durchführen (der
Vorgang muss innerhalb von einer
Minute abgeschlossen werden).
Wenn der Hebel der
Richtungsanzeiger sich in der neutralen
Stellung befindet, die Startvorrichtung
auf STOP drehen.
Die Startvorrichtung auf MAR stellen.
Den rechten und anschließend den
linken Fahrtrichtungsanzeiger aktivieren.
Erneut den rechten und anschließend
den linken Fahrtrichtungsanzeiger
aktivieren.
linken Blinker deaktivieren;
Die Startvorrichtung auf STOP und
anschließend auf MAR stellen.
ZUR BEACHTUNG
162)Falls nach einem Unfall Benzingeruch
oder Leckstellen an der Anlage zur
Kraftstoffversorgung festgestellt werden,
darf das System nicht wieder eingeschaltet
werden, um eine Brandgefahr zu
vermeiden.
190
IM NOTFALL

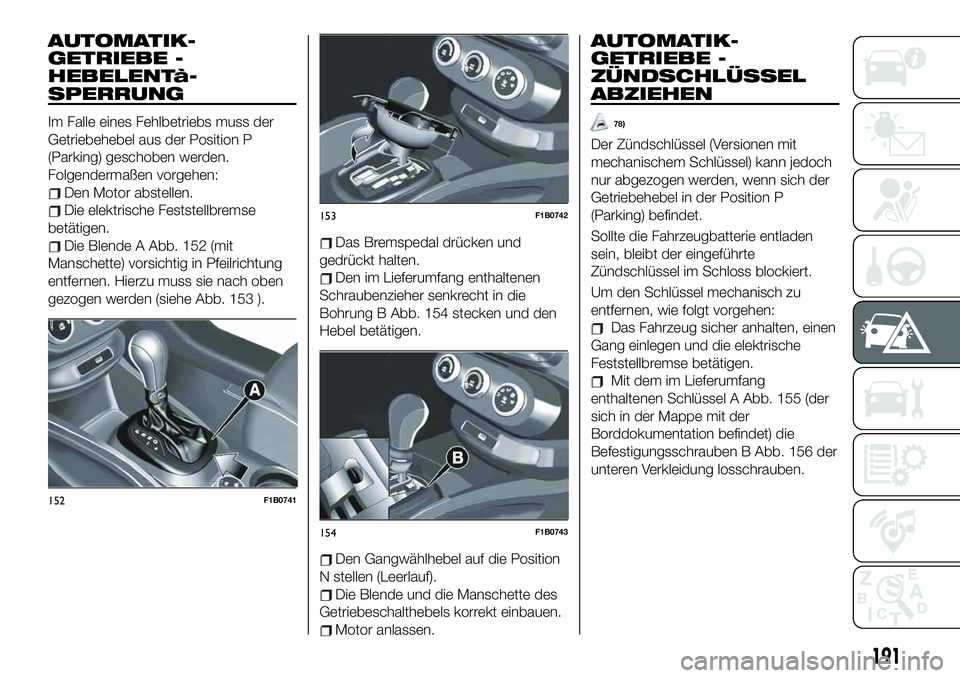

AUTOMATIK-
GETRIEBE -
HEBELENTà-
SPERRUNG
Im Falle eines Fehlbetriebs muss der
Getriebehebel aus der Position P
(Parking) geschoben werden.
Folgendermaßen vorgehen:
Den Motor abstellen.
Die elektrische Feststellbremse
betätigen.
Die Blende A Abb. 152 (mit
Manschette) vorsichtig in Pfeilrichtung
entfernen. Hierzu muss sie nach oben
gezogen werden (siehe Abb. 153 ).Das Bremspedal drücken und
gedrückt halten.
Den im Lieferumfang enthaltenen
Schraubenzieher senkrecht in die
Bohrung B Abb. 154 stecken und den
Hebel betätigen.
Den Gangwählhebel auf die Position
N stellen (Leerlauf).
Die Blende und die Manschette des
Getriebeschalthebels korrekt einbauen.
Motor anlassen.
AUTOMATIK-
GETRIEBE -
ZÜNDSCHLÜSSEL
ABZIEHEN
78)
Der Zündschlüssel (Versionen mit
mechanischem Schlüssel) kann jedoch
nur abgezogen werden, wenn sich der
Getriebehebel in der Position P
(Parking) befindet.
Sollte die Fahrzeugbatterie entladen
sein, bleibt der eingeführte
Zündschlüssel im Schloss blockiert.
Um den Schlüssel mechanisch zu
entfernen, wie folgt vorgehen:
Das Fahrzeug sicher anhalten, einen
Gang einlegen und die elektrische
Feststellbremse betätigen.
Mit dem im Lieferumfang
enthaltenen Schlüssel A Abb. 155 (der
sich in der Mappe mit der
Borddokumentation befindet) die
Befestigungsschrauben B Abb. 156 der
unteren Verkleidung losschrauben.
152F1B0741
153F1B0742
154F1B0743
191

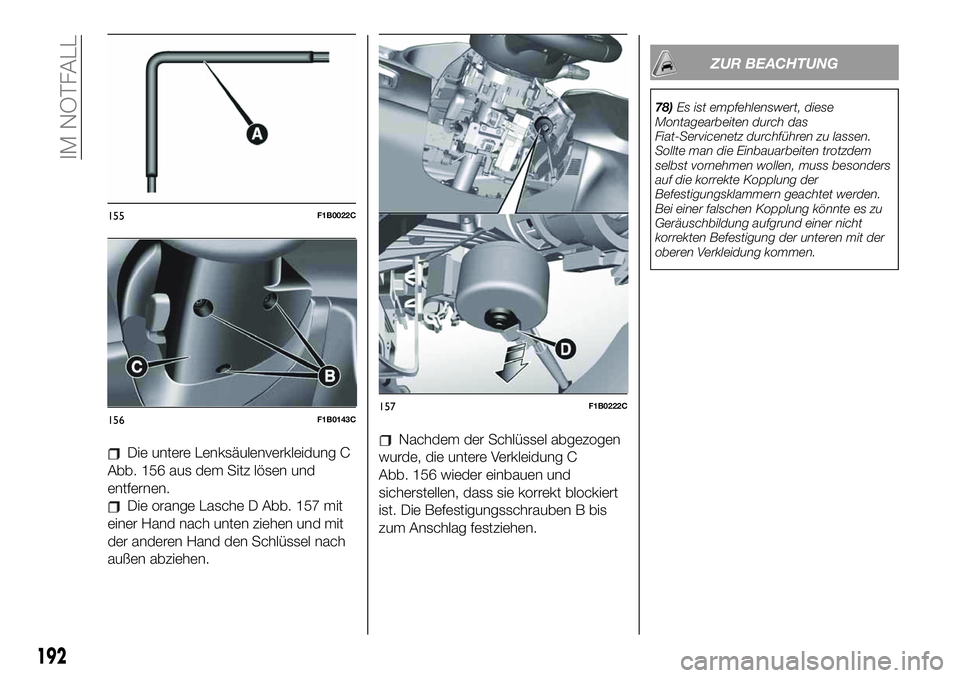

Die untere Lenksäulenverkleidung C
Abb. 156 aus dem Sitz lösen und
entfernen.
Die orange Lasche D Abb. 157 mit
einer Hand nach unten ziehen und mit
der anderen Hand den Schlüssel nach
außen abziehen.
Nachdem der Schlüssel abgezogen
wurde, die untere Verkleidung C
Abb. 156 wieder einbauen und
sicherstellen, dass sie korrekt blockiert
ist. Die Befestigungsschrauben B bis
zum Anschlag festziehen.
ZUR BEACHTUNG
78)Es ist empfehlenswert, diese
Montagearbeiten durch das
Fiat-Servicenetz durchführen zu lassen.
Sollte man die Einbauarbeiten trotzdem
selbst vornehmen wollen, muss besonders
auf die korrekte Kopplung der
Befestigungsklammern geachtet werden.
Bei einer falschen Kopplung könnte es zu
Geräuschbildung aufgrund einer nicht
korrekten Befestigung der unteren mit der
oberen Verkleidung kommen.
155F1B0022C
156F1B0143C157F1B0222C
192
IM NOTFALL

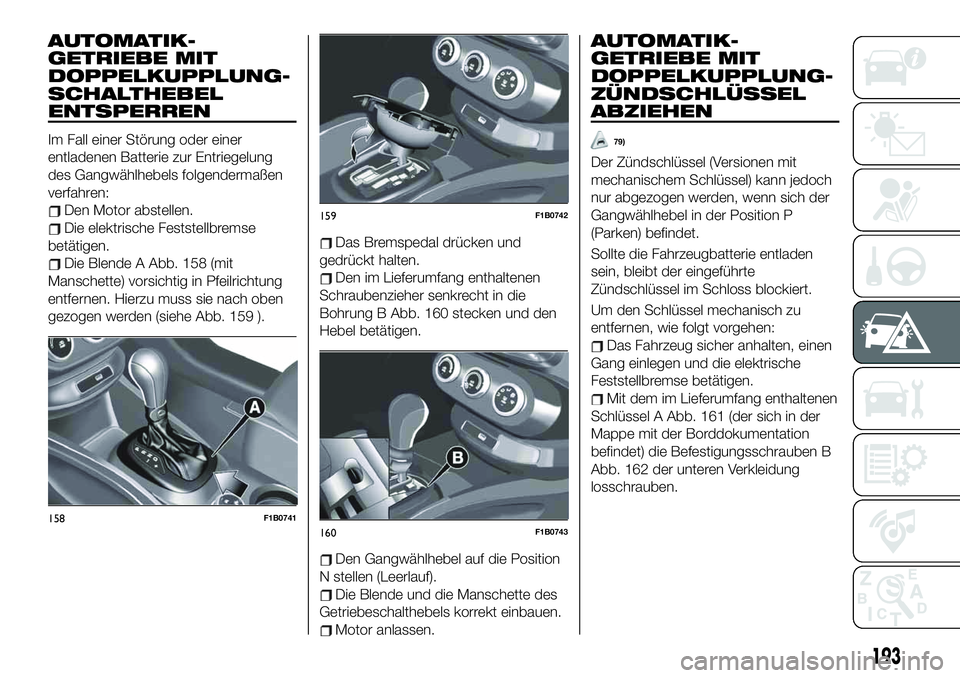

AUTOMATIK-
GETRIEBE MIT
DOPPELKUPPLUNG-
SCHALTHEBEL
ENTSPERREN
Im Fall einer Störung oder einer
entladenen Batterie zur Entriegelung
des Gangwählhebels folgendermaßen
verfahren:
Den Motor abstellen.
Die elektrische Feststellbremse
betätigen.
Die Blende A Abb. 158 (mit
Manschette) vorsichtig in Pfeilrichtung
entfernen. Hierzu muss sie nach oben
gezogen werden (siehe Abb. 159 ).
Das Bremspedal drücken und
gedrückt halten.
Den im Lieferumfang enthaltenen
Schraubenzieher senkrecht in die
Bohrung B Abb. 160 stecken und den
Hebel betätigen.
Den Gangwählhebel auf die Position
N stellen (Leerlauf).
Die Blende und die Manschette des
Getriebeschalthebels korrekt einbauen.
Motor anlassen.
AUTOMATIK-
GETRIEBE MIT
DOPPELKUPPLUNG-
ZÜNDSCHLÜSSEL
ABZIEHEN
79)
Der Zündschlüssel (Versionen mit
mechanischem Schlüssel) kann jedoch
nur abgezogen werden, wenn sich der
Gangwählhebel in der Position P
(Parken) befindet.
Sollte die Fahrzeugbatterie entladen
sein, bleibt der eingeführte
Zündschlüssel im Schloss blockiert.
Um den Schlüssel mechanisch zu
entfernen, wie folgt vorgehen:
Das Fahrzeug sicher anhalten, einen
Gang einlegen und die elektrische
Feststellbremse betätigen.
Mit dem im Lieferumfang enthaltenen
Schlüssel A Abb. 161 (der sich in der
Mappe mit der Borddokumentation
befindet) die Befestigungsschrauben B
Abb. 162 der unteren Verkleidung
losschrauben.
158F1B0741
159F1B0742
160F1B0743
193

Die untere Lenksäulenverkleidung C
Abb. 162 aus dem Sitz lösen und
entfernen.
Die Lasche D Abb. 163 mit einer
Hand nach unten ziehen und mit der
anderen Hand den Schlüssel nach
außen abziehen.
Nachdem der Schlüssel abgezogen
wurde, die untere Verkleidung C
Abb. 162 wieder einbauen und
sicherstellen, dass sie korrekt blockiert
ist. Die Befestigungsschrauben B bis
zum Anschlag festziehen.
ZUR BEACHTUNG
79)Es ist empfehlenswert, diese
Montagearbeiten durch das
Fiat-Servicenetz durchführen zu lassen.
Sollte man die Einbauarbeiten trotzdem
selbst vornehmen wollen, muss besonders
auf die korrekte Kopplung der
Befestigungsklammern geachtet werden.
Bei einer falschen Kopplung könnte es zu
Geräuschbildung aufgrund einer nicht
korrekten Befestigung der unteren mit der
oberen Verkleidung kommen.
161F1B0022C
162F1B0143C163F1B0222C
194
IM NOTFALL

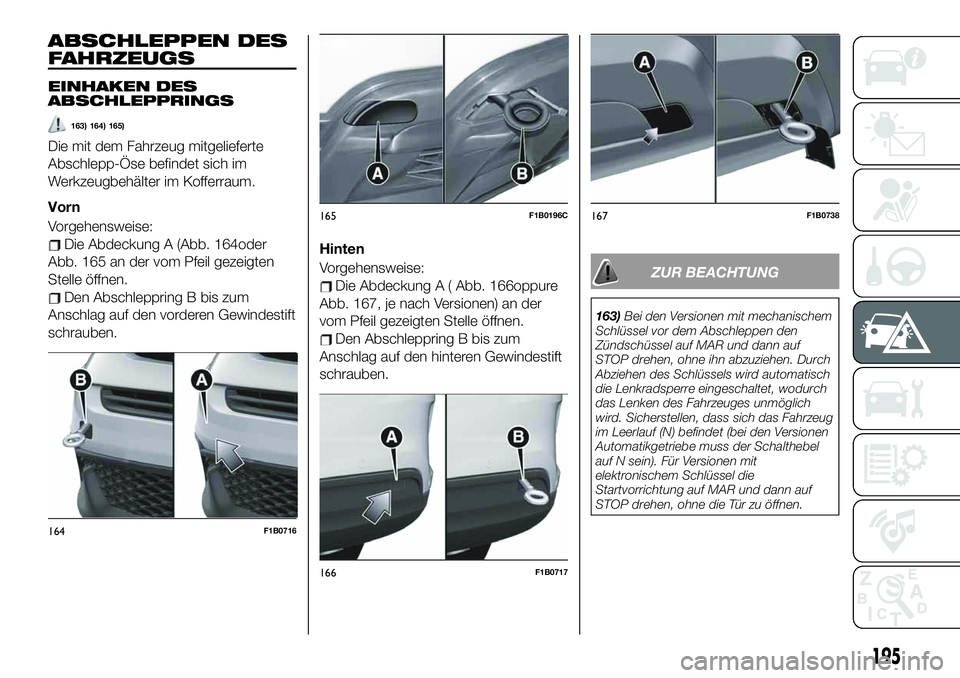

ABSCHLEPPEN DES
FAHRZEUGS
EINHAKEN DES
ABSCHLEPPRINGS
163) 164) 165)
Die mit dem Fahrzeug mitgelieferte
Abschlepp-Öse befindet sich im
Werkzeugbehälter im Kofferraum.
Vorn
Vorgehensweise:
Die Abdeckung A (Abb. 164oder
Abb. 165 an der vom Pfeil gezeigten
Stelle öffnen.
Den Abschleppring B bis zum
Anschlag auf den vorderen Gewindestift
schrauben.Hinten
Vorgehensweise:Die Abdeckung A ( Abb. 166oppure
Abb. 167, je nach Versionen) an der
vom Pfeil gezeigten Stelle öffnen.
Den Abschleppring B bis zum
Anschlag auf den hinteren Gewindestift
schrauben.
ZUR BEACHTUNG
163)Bei den Versionen mit mechanischem
Schlüssel vor dem Abschleppen den
Zündschüssel auf MAR und dann auf
STOP drehen, ohne ihn abzuziehen. Durch
Abziehen des Schlüssels wird automatisch
die Lenkradsperre eingeschaltet, wodurch
das Lenken des Fahrzeuges unmöglich
wird. Sicherstellen, dass sich das Fahrzeug
im Leerlauf (N) befindet (bei den Versionen
Automatikgetriebe muss der Schalthebel
auf N sein). Für Versionen mit
elektronischem Schlüssel die
Startvorrichtung auf MAR und dann auf
STOP drehen, ohne die Tür zu öffnen.
164F1B0716
165F1B0196C
166F1B0717
167F1B0738
195

164)Beim Abschleppen daran denken,
dass das abgeschleppte Fahrzeug nicht
über die Servobremse und die
elektromechanische Lenkunterstützung
verfügt, was einen höheren Kraftaufwand
beim Bremsen und Lenken erfordert. Zum
Abschleppen keine elastischen Seile
verwenden. Ruckhaftes Fahren vermeiden.
Prüfen, dass beim Abschleppen keine
Fahrzeugteile durch die
Abschleppvorrichtung beschädigt werden.
Beim Abschleppen des Fahrzeugs die
Straßenverkehrsbestimmungen hinsichtlich
der Abschleppvorrichtung wie auch des
Verhaltens auf der Straße einhalten. Beim
Abschleppen des Fahrzeuges nicht den
Motor anlassen. Bevor der Ring
festgeschraubt wird, den entsprechenden
Gewindesitz sorgfältig reinigen. Vor einem
Abschleppvorgang sicherstellen, dass die
Abschlepp-Öse sicher bis zum Anschlag
im Sitz festgeschraubt wurde.165)Die vorderen und hinteren
Abschlepphaken dürfen nur als Nothilfe auf
der Straße benutzt werden. Das
Abschleppen auf kurzen Strecken unter
Benutzung einer Vorrichtung, die den
Verkehrsbestimmungen entspricht (starrer
Balken) ist zum Bewegen des Fahrzeugs
auf der Straße für die Vorbereitung zum
Abschleppen oder den Transport mit einem
Abschleppwagen erlaubt. Die Haken
DÜRFEN NICHT für Abschleppvorgänge
benutzt werden, die nicht auf der Straße
erfolgen oder wenn Hindernisse vorhanden
sind und/oder für das Abschleppen mit
Seilen oder anderen, nicht starren
Vorrichtungen. In Einhaltung der obigen
Angaben muss das Abschleppen mit zwei
Fahrzeugen (ziehend und gezogen)
erfolgen, die so gut wie möglich
hintereinander auf derselben Achse
ausgerichtet sind.
196
IM NOTFALL

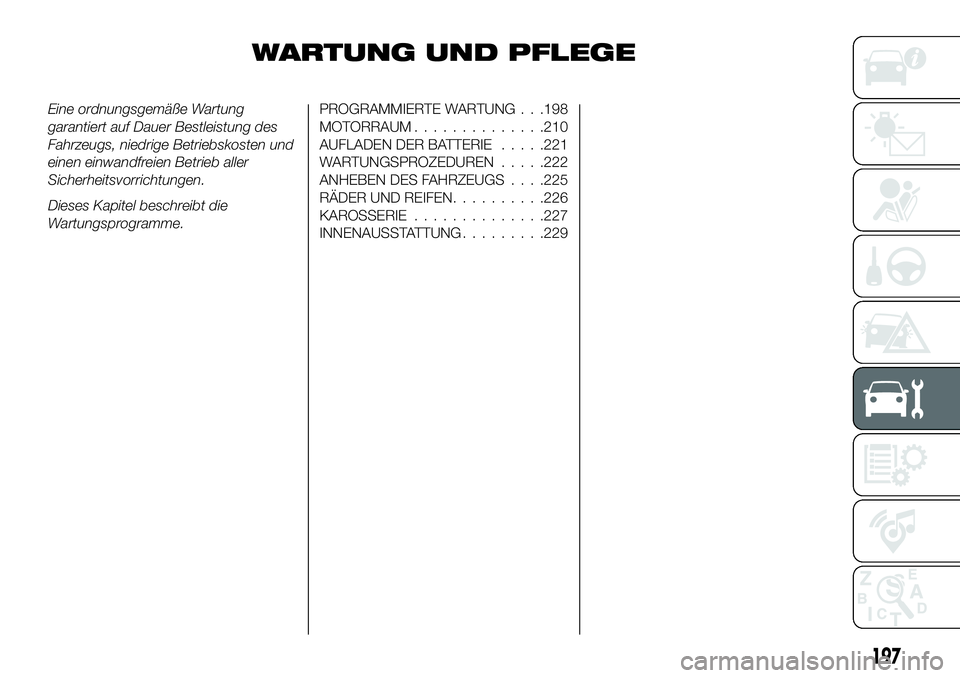

WARTUNG UND PFLEGE
Eine ordnungsgemäße Wartung
garantiert auf Dauer Bestleistung des
Fahrzeugs, niedrige Betriebskosten und
einen einwandfreien Betrieb aller
Sicherheitsvorrichtungen.
Dieses Kapitel beschreibt die
Wartungsprogramme.PROGRAMMIERTE WARTUNG . . .198
MOTORRAUM..............210
AUFLADEN DER BATTERIE.....221
WARTUNGSPROZEDUREN.....222
ANHEBEN DES FAHRZEUGS. . . .225
RÄDER UND REIFEN..........226
KAROSSERIE..............227
INNENAUSSTATTUNG.........229
197

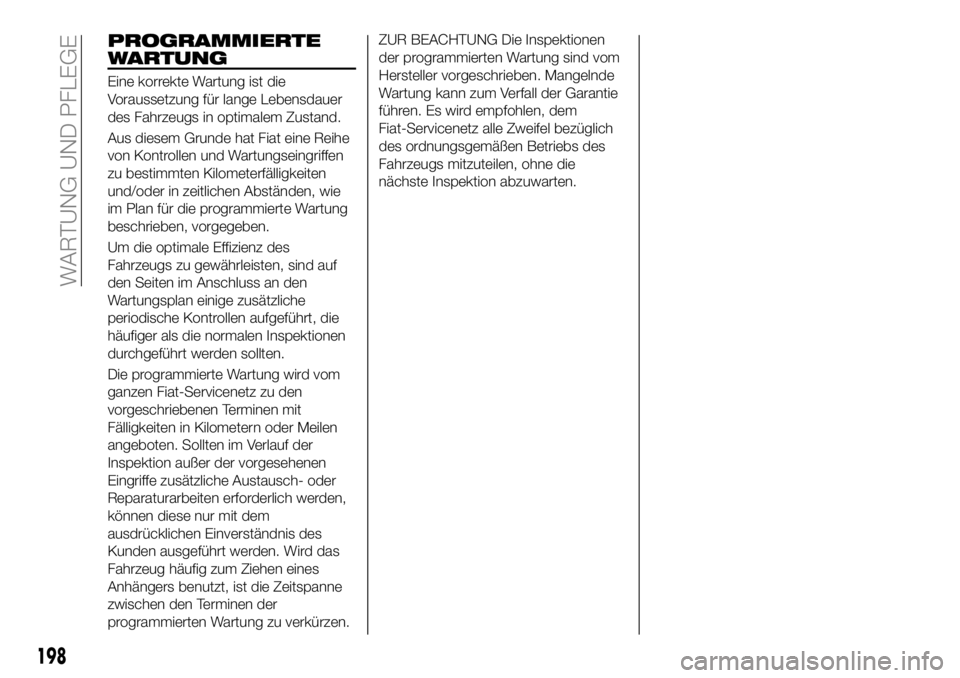

PROGRAMMIERTE
WARTUNG
Eine korrekte Wartung ist die
Voraussetzung für lange Lebensdauer
des Fahrzeugs in optimalem Zustand.
Aus diesem Grunde hat Fiat eine Reihe
von Kontrollen und Wartungseingriffen
zu bestimmten Kilometerfälligkeiten
und/oder in zeitlichen Abständen, wie
im Plan für die programmierte Wartung
beschrieben, vorgegeben.
Um die optimale Effizienz des
Fahrzeugs zu gewährleisten, sind auf
den Seiten im Anschluss an den
Wartungsplan einige zusätzliche
periodische Kontrollen aufgeführt, die
häufiger als die normalen Inspektionen
durchgeführt werden sollten.
Die programmierte Wartung wird vom
ganzen Fiat-Servicenetz zu den
vorgeschriebenen Terminen mit
Fälligkeiten in Kilometern oder Meilen
angeboten. Sollten im Verlauf der
Inspektion außer der vorgesehenen
Eingriffe zusätzliche Austausch- oder
Reparaturarbeiten erforderlich werden,
können diese nur mit dem
ausdrücklichen Einverständnis des
Kunden ausgeführt werden. Wird das
Fahrzeug häufig zum Ziehen eines
Anhängers benutzt, ist die Zeitspanne
zwischen den Terminen der
programmierten Wartung zu verkürzen.
ZUR BEACHTUNG Die Inspektionen
der programmierten Wartung sind vom
Hersteller vorgeschrieben. Mangelnde
Wartung kann zum Verfall der Garantie
führen. Es wird empfohlen, dem
Fiat-Servicenetz alle Zweifel bezüglich
des ordnungsgemäßen Betriebs des
Fahrzeugs mitzuteilen, ohne die
nächste Inspektion abzuwarten.
198
WARTUNG UND PFLEGE
