FIAT 500X 2019 Betriebsanleitung (in German)

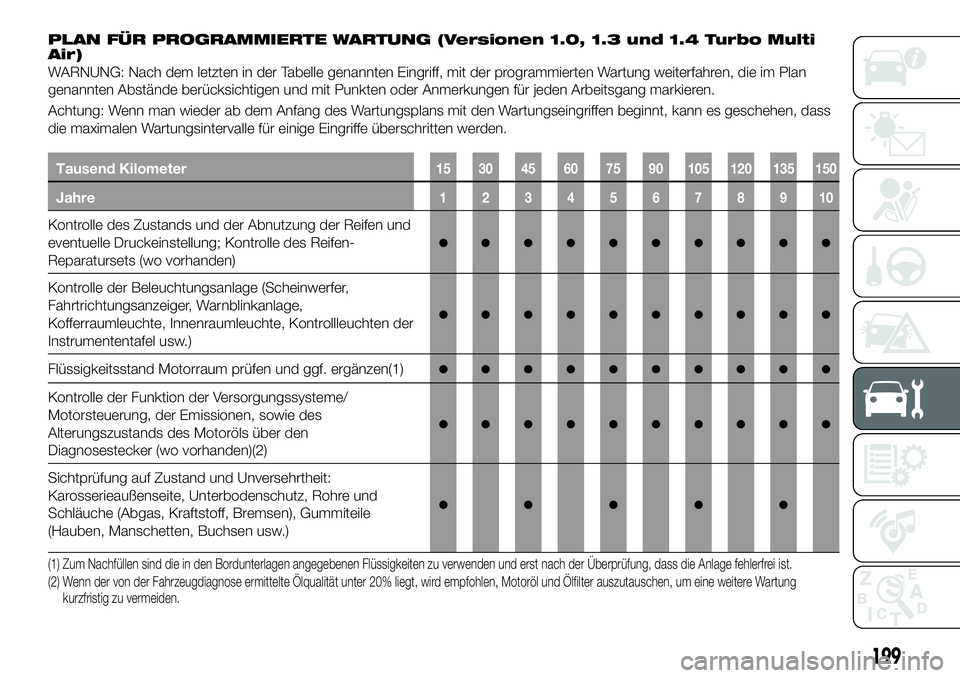

PLAN FÜR PROGRAMMIERTE WARTUNG (Versionen 1.0, 1.3 und 1.4 Turbo Multi
Air)
WARNUNG: Nach dem letzten in der Tabelle genannten Eingriff, mit der programmierten Wartung weiterfahren, die im Plan
genannten Abstände berücksichtigen und mit Punkten oder Anmerkungen für jeden Arbeitsgang markieren.
Achtung: Wenn man wieder ab dem Anfang des Wartungsplans mit den Wartungseingriffen beginnt, kann es geschehen, dass
die maximalen Wartungsintervalle für einige Eingriffe überschritten werden.
Tausend Kilometer15 30 45 60 75 90 105 120 135 150
Jahre12345678910
Kontrolle des Zustands und der Abnutzung der Reifen und
eventuelle Druckeinstellung; Kontrolle des Reifen-
Reparatursets (wo vorhanden)
●●●●●●●●●●
Kontrolle der Beleuchtungsanlage (Scheinwerfer,
Fahrtrichtungsanzeiger, Warnblinkanlage,
Kofferraumleuchte, Innenraumleuchte, Kontrollleuchten der
Instrumententafel usw.)
●●●●●●●●●●
Flüssigkeitsstand Motorraum prüfen und ggf. ergänzen(1)●●●●●●●●●●
Kontrolle der Funktion der Versorgungssysteme/
Motorsteuerung, der Emissionen, sowie des
Alterungszustands des Motoröls über den
Diagnosestecker (wo vorhanden)(2)
●●●●●●●●●●
Sichtprüfung auf Zustand und Unversehrtheit:
Karosserieaußenseite, Unterbodenschutz, Rohre und
Schläuche (Abgas, Kraftstoff, Bremsen), Gummiteile
(Hauben, Manschetten, Buchsen usw.)
●●●●●
(1) Zum Nachfüllen sind die in den Bordunterlagen angegebenen Flüssigkeiten zu verwenden und erst nach der Überprüfung, dass die Anlage fehlerfrei ist.
(2) Wenn der von der Fahrzeugdiagnose ermittelte Ölqualität unter 20% liegt, wird empfohlen, Motoröl und Ölfilter auszutauschen, um eine weitere Wartung
kurzfristig zu vermeiden.
199

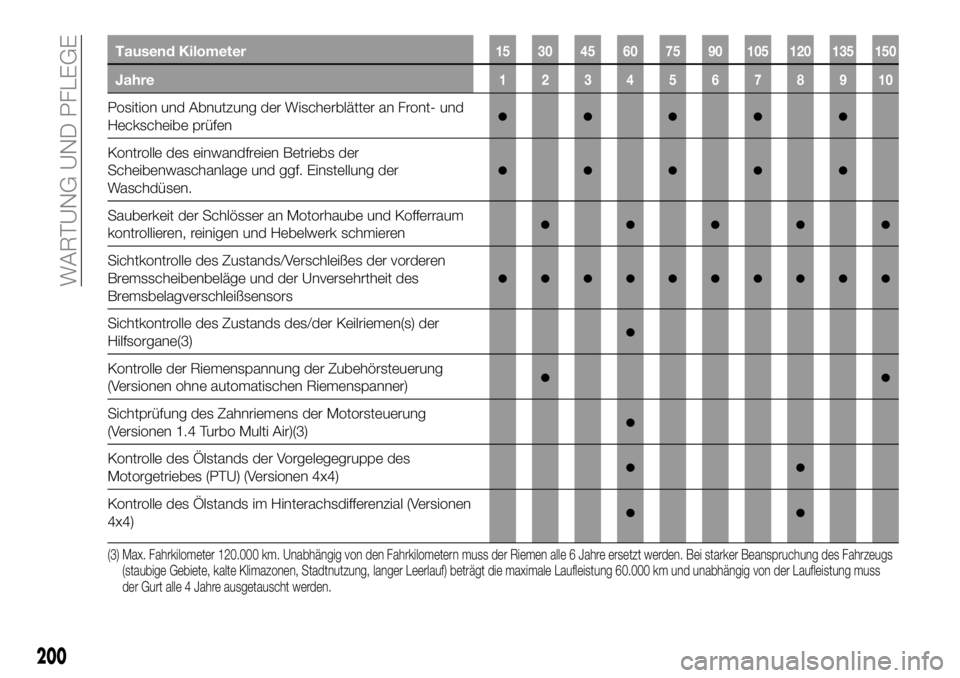

Tausend Kilometer15 30 45 60 75 90 105 120 135 150
Jahre12345678910
Position und Abnutzung der Wischerblätter an Front- und
Heckscheibe prüfen●●●●●
Kontrolle des einwandfreien Betriebs der
Scheibenwaschanlage und ggf. Einstellung der
Waschdüsen.
●●●●●
Sauberkeit der Schlösser an Motorhaube und Kofferraum
kontrollieren, reinigen und Hebelwerk schmieren●●●●●
Sichtkontrolle des Zustands/Verschleißes der vorderen
Bremsscheibenbeläge und der Unversehrtheit des
Bremsbelagverschleißsensors
●●●●●●●●●●
Sichtkontrolle des Zustands des/der Keilriemen(s) der
Hilfsorgane(3)●
Kontrolle der Riemenspannung der Zubehörsteuerung
(Versionen ohne automatischen Riemenspanner)●●
Sichtprüfung des Zahnriemens der Motorsteuerung
(Versionen 1.4 Turbo Multi Air)(3)●
Kontrolle des Ölstands der Vorgelegegruppe des
Motorgetriebes (PTU) (Versionen 4x4)●●
Kontrolle des Ölstands im Hinterachsdifferenzial (Versionen
4x4)●●
(3) Max. Fahrkilometer 120.000 km. Unabhängig von den Fahrkilometern muss der Riemen alle 6 Jahre ersetzt werden. Bei starker Beanspruchung des Fahrzeugs
(staubige Gebiete, kalte Klimazonen, Stadtnutzung, langer Leerlauf) beträgt die maximale Laufleistung 60.000 km und unabhängig von der Laufleistung muss
der Gurt alle 4 Jahre ausgetauscht werden.
200
WARTUNG UND PFLEGE

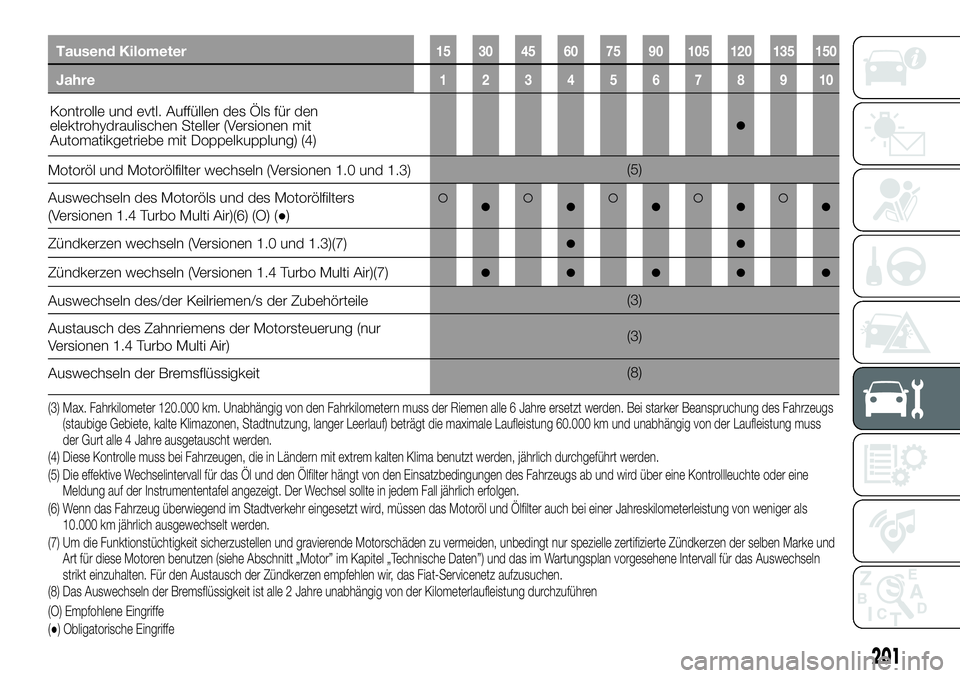

Tausend Kilometer15 30 45 60 75 90 105 120 135 150
Jahre12345678910
●
Motoröl und Motorölfilter wechseln (Versionen 1.0 und 1.3)(5)
Auswechseln des Motoröls und des Motorölfilters
(Versionen 1.4 Turbo Multi Air)(6) (O) (●)
●●●●●
Zündkerzen wechseln (Versionen 1.0 und 1.3)(7)●●
Zündkerzen wechseln (Versionen 1.4 Turbo Multi Air)(7)●●●●●
Auswechseln des/der Keilriemen/s der Zubehörteile(3)
Austausch des Zahnriemens der Motorsteuerung (nur
Versionen 1.4 Turbo Multi Air)(3)
Auswechseln der Bremsflüssigkeit(8)
(4) Diese Kontrolle muss bei Fahrzeugen, die in Ländern mit extrem kalten Klima benutzt werden, jährlich durchgeführt werden.
(5) Die effektive Wechselintervall für das Öl und den Ölfilter hängt von den Einsatzbedingungen des Fahrzeugs ab und wird über eine Kontrollleuchte oder eine
Meldung auf der Instrumententafel angezeigt. Der Wechsel sollte in jedem Fall jährlich erfolgen.
(6) Wenn das Fahrzeug überwiegend im Stadtverkehr eingesetzt wird, müssen das Motoröl und Ölfilter auch bei einer Jahreskilometerleistung von weniger als
10.000 km jährlich ausgewechselt werden.
(O) Empfohlene Eingriffe
(●) Obligatorische Eingriffe (7) Um die Funktionstüchtigkeit sicherzustellen und gravierende Motorschäden zu vermeiden, unbedingt nur spezielle zertifizierte Zündkerzen der selben Marke und
Art für diese Motoren benutzen (siehe Abschnitt „Motor” im Kapitel „Technische Daten”) und das im Wartungsplan vorgesehene Intervall für das Auswechseln
strikt einzuhalten. Für den Austausch der Zündkerzen empfehlen wir, das Fiat-Servicenetz aufzusuchen. (3) Max. Fahrkilometer 120.000 km. Unabhängig von den Fahrkilometern muss der Riemen alle 6 Jahre ersetzt werden. Bei starker Beanspruchung des Fahrzeugs
(staubige Gebiete, kalte Klimazonen, Stadtnutzung, langer Leerlauf) beträgt die maximale Laufleistung 60.000 km und unabhängig von der Laufleistung muss
der Gurt alle 4 Jahre ausgetauscht werden.
(8) Das Auswechseln der Bremsflüssigkeit ist alle 2 Jahre unabhängig von der Kilometerlaufleistung durchzuführen
201
Kontrolle und evtl. Auffüllen des Öls für den
elektrohydraulischen Steller (Versionen mit
Automatikgetriebe mit Doppelkupplung) (4)

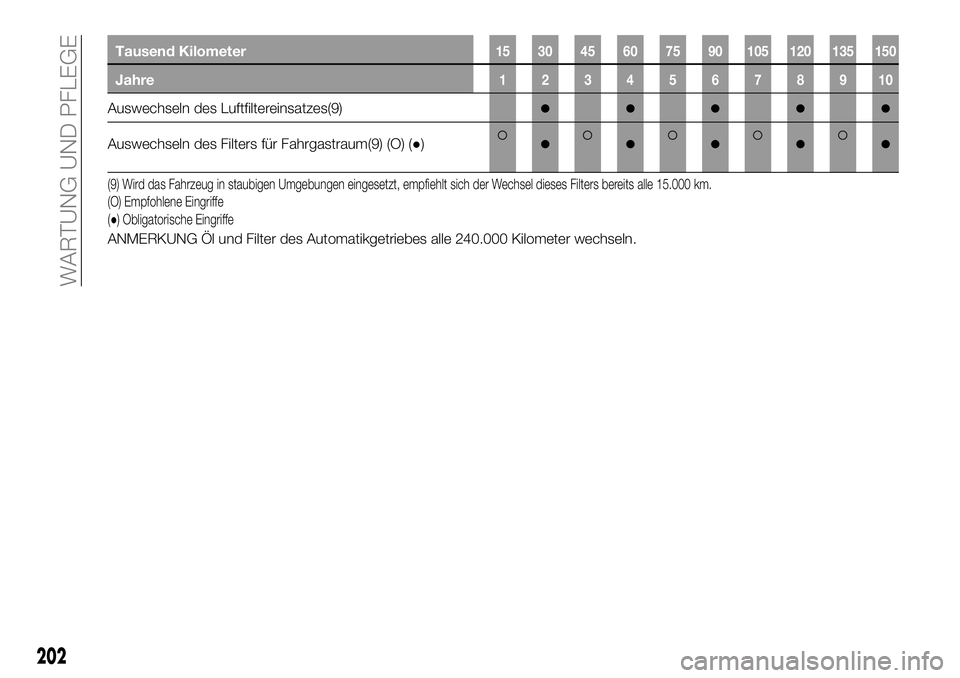

Tausend Kilometer15 30 45 60 75 90 105 120 135 150
Jahre12345678910
Auswechseln des Luftfiltereinsatzes(9)●●●●●
Auswechseln des Filters für Fahrgastraum(9) (O) (●)●●●●●
(9) Wird das Fahrzeug in staubigen Umgebungen eingesetzt, empfiehlt sich der Wechsel dieses Filters bereits alle 15.000 km.
(O) Empfohlene Eingriffe
(●) Obligatorische Eingriffe
ANMERKUNG Öl und Filter des Automatikgetriebes alle 240.000 Kilometer wechseln.
202
WARTUNG UND PFLEGE

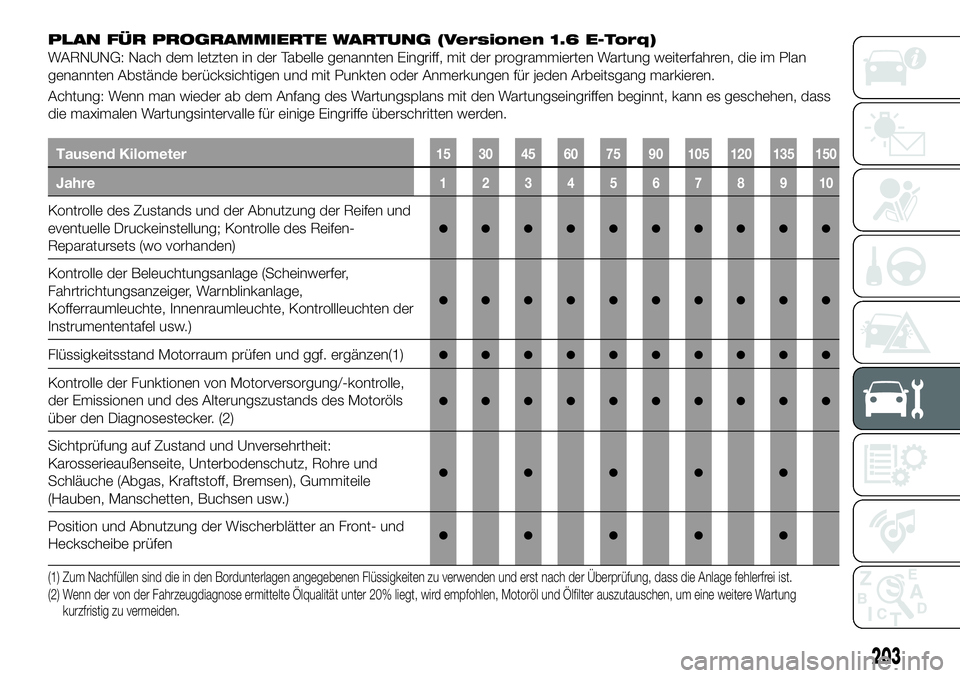

PLAN FÜR PROGRAMMIERTE WARTUNG (Versionen 1.6 E-Torq)
WARNUNG: Nach dem letzten in der Tabelle genannten Eingriff, mit der programmierten Wartung weiterfahren, die im Plan
genannten Abstände berücksichtigen und mit Punkten oder Anmerkungen für jeden Arbeitsgang markieren.
Achtung: Wenn man wieder ab dem Anfang des Wartungsplans mit den Wartungseingriffen beginnt, kann es geschehen, dass
die maximalen Wartungsintervalle für einige Eingriffe überschritten werden.
Tausend Kilometer15 30 45 60 75 90 105 120 135 150
Jahre12345678910
Kontrolle des Zustands und der Abnutzung der Reifen und
eventuelle Druckeinstellung; Kontrolle des Reifen-
Reparatursets (wo vorhanden)
●●●●●●●●●●
Kontrolle der Beleuchtungsanlage (Scheinwerfer,
Fahrtrichtungsanzeiger, Warnblinkanlage,
Kofferraumleuchte, Innenraumleuchte, Kontrollleuchten der
Instrumententafel usw.)
●●●●●●●●●●
Flüssigkeitsstand Motorraum prüfen und ggf. ergänzen(1)●●●●●●●●●●
Kontrolle der Funktionen von Motorversorgung/-kontrolle,
der Emissionen und des Alterungszustands des Motoröls
über den Diagnosestecker. (2)
●●●●●●●●●●
Sichtprüfung auf Zustand und Unversehrtheit:
Karosserieaußenseite, Unterbodenschutz, Rohre und
Schläuche (Abgas, Kraftstoff, Bremsen), Gummiteile
(Hauben, Manschetten, Buchsen usw.)
●●●●●
Position und Abnutzung der Wischerblätter an Front- und
Heckscheibe prüfen●●●●●
(1) Zum Nachfüllen sind die in den Bordunterlagen angegebenen Flüssigkeiten zu verwenden und erst nach der Überprüfung, dass die Anlage fehlerfrei ist.
(2) Wenn der von der Fahrzeugdiagnose ermittelte Ölqualität unter 20% liegt, wird empfohlen, Motoröl und Ölfilter auszutauschen, um eine weitere Wartung
kurzfristig zu vermeiden.
203

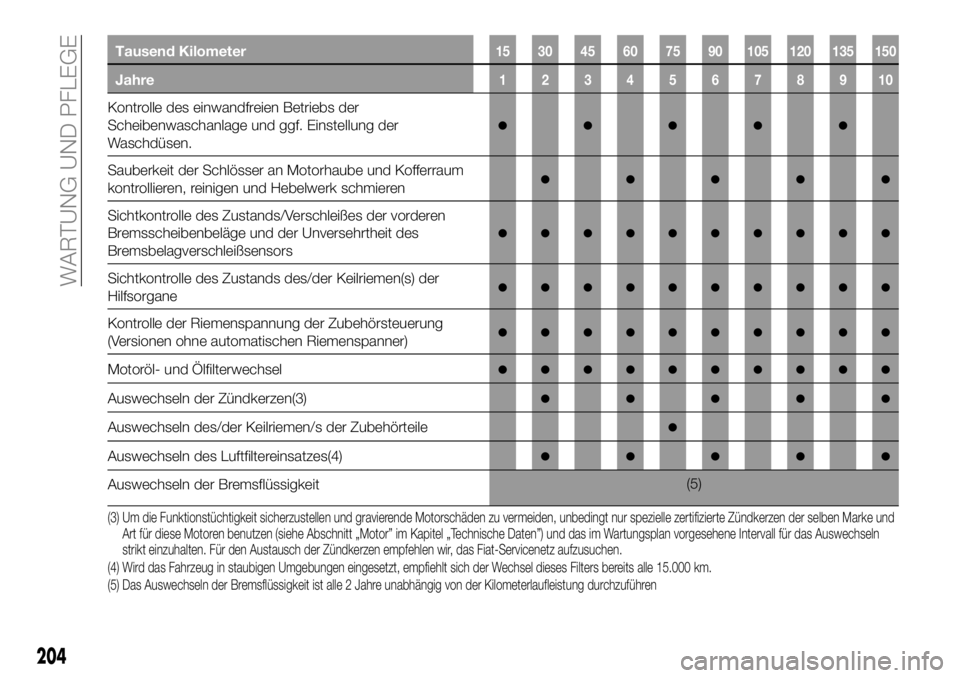

Tausend Kilometer15 30 45 60 75 90 105 120 135 150
Jahre12345678910
Kontrolle des einwandfreien Betriebs der
Scheibenwaschanlage und ggf. Einstellung der
Waschdüsen.
●●●●●
Sauberkeit der Schlösser an Motorhaube und Kofferraum
kontrollieren, reinigen und Hebelwerk schmieren●●●●●
Sichtkontrolle des Zustands/Verschleißes der vorderen
Bremsscheibenbeläge und der Unversehrtheit des
Bremsbelagverschleißsensors
●●●●●●●●●●
Sichtkontrolle des Zustands des/der Keilriemen(s) der
Hilfsorgane●●●●●●●●●●
Kontrolle der Riemenspannung der Zubehörsteuerung
(Versionen ohne automatischen Riemenspanner)●●●●●●●●●●
Motoröl- und Ölfilterwechsel●●●●●●●●●●
Auswechseln der Zündkerzen(3)●●●●●
Auswechseln des/der Keilriemen/s der Zubehörteile●
Auswechseln des Luftfiltereinsatzes(4)●●●●●
Auswechseln der Bremsflüssigkeit(5)
(3) Um die Funktionstüchtigkeit sicherzustellen und gravierende Motorschäden zu vermeiden, unbedingt nur spezielle zertifizierte Zündkerzen der selben Marke und
Art für diese Motoren benutzen (siehe Abschnitt „Motor” im Kapitel „Technische Daten”) und das im Wartungsplan vorgesehene Intervall für das Auswechseln
strikt einzuhalten. Für den Austausch der Zündkerzen empfehlen wir, das Fiat-Servicenetz aufzusuchen.
(4) Wird das Fahrzeug in staubigen Umgebungen eingesetzt, empfiehlt sich der Wechsel dieses Filters bereits alle 15.000 km.
(5) Das Auswechseln der Bremsflüssigkeit ist alle 2 Jahre unabhängig von der Kilometerlaufleistung durchzuführen
204
WARTUNG UND PFLEGE

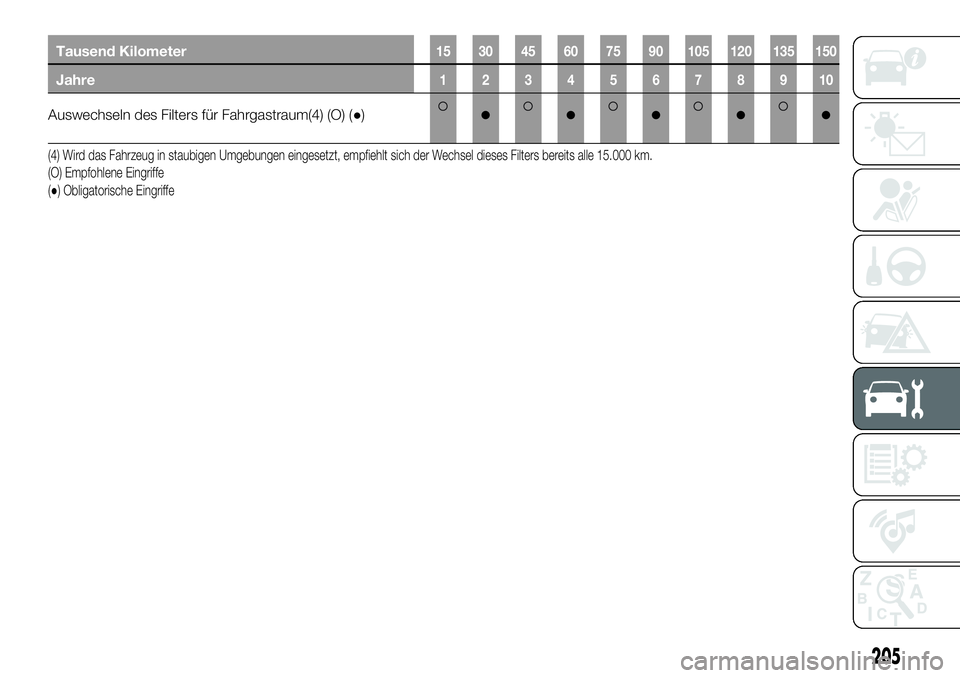

Tausend Kilometer15 30 45 60 75 90 105 120 135 150
Jahre12345678910
Auswechseln des Filters für Fahrgastraum(4) (O) (●)●●●●●
(4) Wird das Fahrzeug in staubigen Umgebungen eingesetzt, empfiehlt sich der Wechsel dieses Filters bereits alle 15.000 km.
(O) Empfohlene Eingriffe
(●) Obligatorische Eingriffe
205

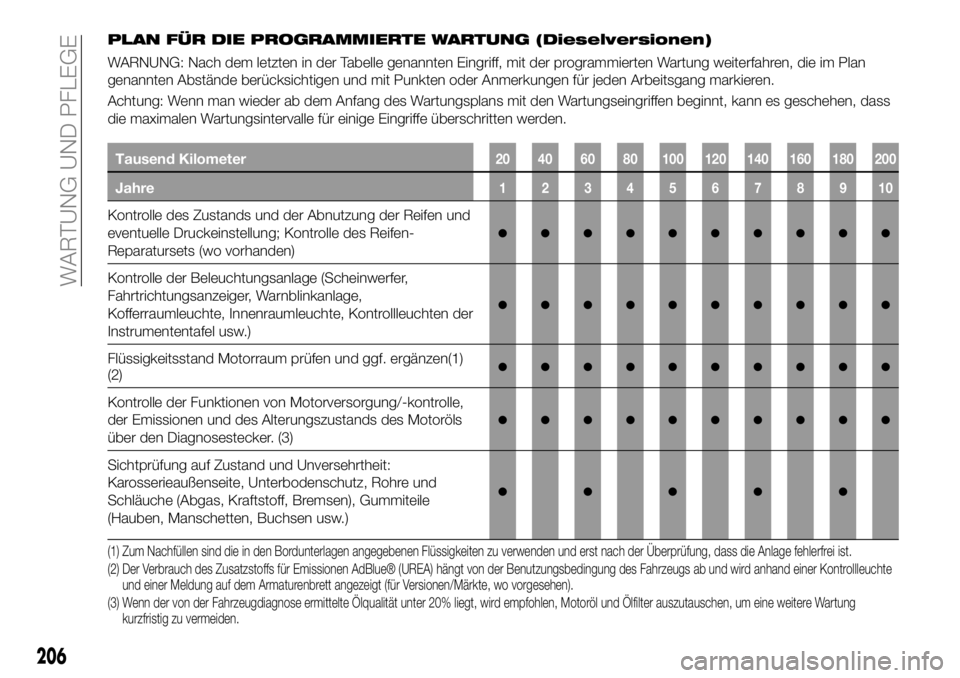

PLAN FÜR DIE PROGRAMMIERTE WARTUNG (Dieselversionen)
WARNUNG: Nach dem letzten in der Tabelle genannten Eingriff, mit der programmierten Wartung weiterfahren, die im Plan
genannten Abstände berücksichtigen und mit Punkten oder Anmerkungen für jeden Arbeitsgang markieren.
Achtung: Wenn man wieder ab dem Anfang des Wartungsplans mit den Wartungseingriffen beginnt, kann es geschehen, dass
die maximalen Wartungsintervalle für einige Eingriffe überschritten werden.
Tausend Kilometer20 40 60 80 100 120 140 160 180 200
Jahre12345678910
Kontrolle des Zustands und der Abnutzung der Reifen und
eventuelle Druckeinstellung; Kontrolle des Reifen-
Reparatursets (wo vorhanden)
●●●●●●●●●●
Kontrolle der Beleuchtungsanlage (Scheinwerfer,
Fahrtrichtungsanzeiger, Warnblinkanlage,
Kofferraumleuchte, Innenraumleuchte, Kontrollleuchten der
Instrumententafel usw.)
●●●●●●●●●●
Flüssigkeitsstand Motorraum prüfen und ggf. ergänzen(1)
(2)●●●●●●●●●●
Kontrolle der Funktionen von Motorversorgung/-kontrolle,
der Emissionen und des Alterungszustands des Motoröls
über den Diagnosestecker. (3)
●●●●●●●●●●
Sichtprüfung auf Zustand und Unversehrtheit:
Karosserieaußenseite, Unterbodenschutz, Rohre und
Schläuche (Abgas, Kraftstoff, Bremsen), Gummiteile
(Hauben, Manschetten, Buchsen usw.)
●●●●●
(1) Zum Nachfüllen sind die in den Bordunterlagen angegebenen Flüssigkeiten zu verwenden und erst nach der Überprüfung, dass die Anlage fehlerfrei ist.
(2) Der Verbrauch des Zusatzstoffs für Emissionen AdBlue® (UREA) hängt von der Benutzungsbedingung des Fahrzeugs ab und wird anhand einer Kontrollleuchte
und einer Meldung auf dem Armaturenbrett angezeigt (für Versionen/Märkte, wo vorgesehen).
(3) Wenn der von der Fahrzeugdiagnose ermittelte Ölqualität unter 20% liegt, wird empfohlen, Motoröl und Ölfilter auszutauschen, um eine weitere Wartung
kurzfristig zu vermeiden.
206
WARTUNG UND PFLEGE

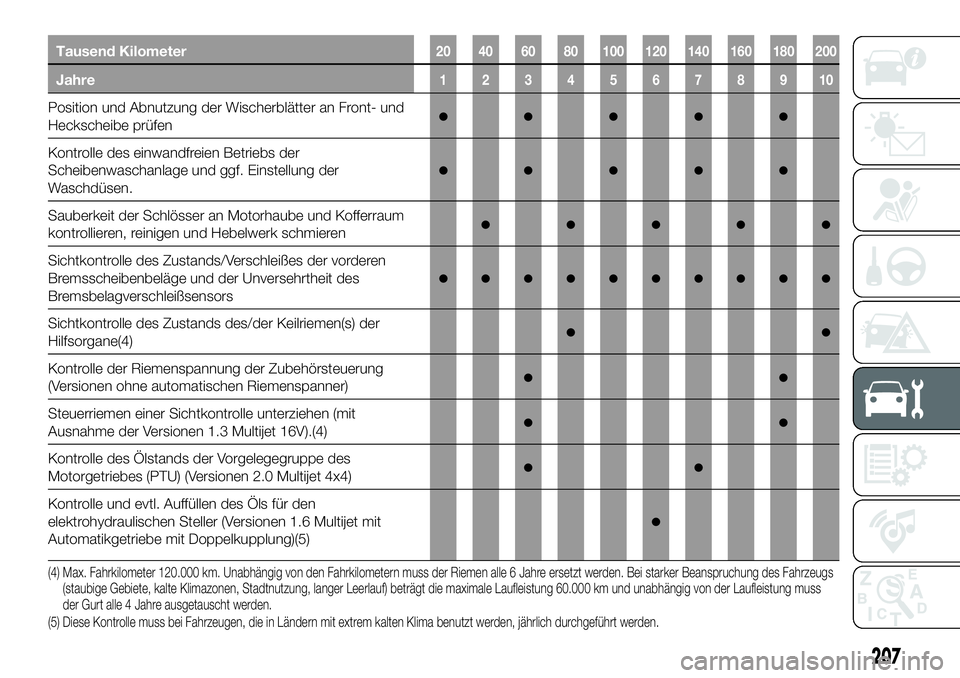

Tausend Kilometer20 40 60 80 100 120 140 160 180 200
Jahre12345678910
Position und Abnutzung der Wischerblätter an Front- und
Heckscheibe prüfen●●●●●
Kontrolle des einwandfreien Betriebs der
Scheibenwaschanlage und ggf. Einstellung der
Waschdüsen.
●●●●●
Sauberkeit der Schlösser an Motorhaube und Kofferraum
kontrollieren, reinigen und Hebelwerk schmieren●●●●●
Sichtkontrolle des Zustands/Verschleißes der vorderen
Bremsscheibenbeläge und der Unversehrtheit des
Bremsbelagverschleißsensors
●●●●●●●●●●
Sichtkontrolle des Zustands des/der Keilriemen(s) der
Hilfsorgane(4)●●
Kontrolle der Riemenspannung der Zubehörsteuerung
(Versionen ohne automatischen Riemenspanner)●●
Steuerriemen einer Sichtkontrolle unterziehen (mit
Ausnahme der Versionen 1.3 Multijet 16V).(4)●●
Kontrolle des Ölstands der Vorgelegegruppe des
Motorgetriebes (PTU) (Versionen 2.0 Multijet 4x4)●●
Kontrolle und evtl. Auffüllen des Öls für den
elektrohydraulischen Steller (Versionen 1.6 Multijet mit
Automatikgetriebe mit Doppelkupplung)(5)
●
(4) Max. Fahrkilometer 120.000 km. Unabhängig von den Fahrkilometern muss der Riemen alle 6 Jahre ersetzt werden. Bei starker Beanspruchung des Fahrzeugs
(staubige Gebiete, kalte Klimazonen, Stadtnutzung, langer Leerlauf) beträgt die maximale Laufleistung 60.000 km und unabhängig von der Laufleistung muss
der Gurt alle 4 Jahre ausgetauscht werden.
(5) Diese Kontrolle muss bei Fahrzeugen, die in Ländern mit extrem kalten Klima benutzt werden, jährlich durchgeführt werden.
207

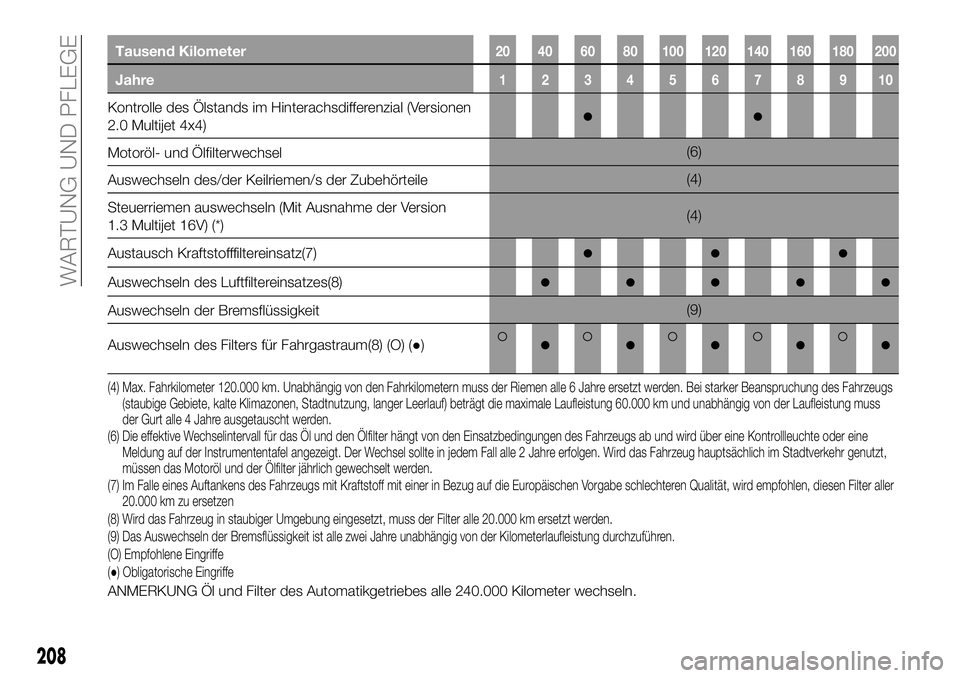

Tausend Kilometer20 40 60 80 100 120 140 160 180 200
Jahre12345678910
Kontrolle des Ölstands im Hinterachsdifferenzial (Versionen
2.0 Multijet 4x4)●●
Motoröl- und Ölfilterwechsel(6)
Auswechseln des/der Keilriemen/s der Zubehörteile(4)
Steuerriemen auswechseln (Mit Ausnahme der Version
1.3 Multijet 16V) (*)(4)
Austausch Kraftstofffiltereinsatz(7)
●●●
Auswechseln des Luftfiltereinsatzes(8)●●●●●
Auswechseln der Bremsflüssigkeit(9)
Auswechseln des Filters für Fahrgastraum(8) (O) (●)
●●●●●
(6) Die effektive Wechselintervall für das Öl und den Ölfilter hängt von den Einsatzbedingungen des Fahrzeugs ab und wird über eine Kontrollleuchte oder eine
Meldung auf der Instrumententafel angezeigt. Der Wechsel sollte in jedem Fall alle 2 Jahre erfolgen. Wird das Fahrzeug hauptsächlich im Stadtverkehr genutzt,
müssen das Motoröl und der Ölfilter jährlich gewechselt werden. (4) Max. Fahrkilometer 120.000 km. Unabhängig von den Fahrkilometern muss der Riemen alle 6 Jahre ersetzt werden. Bei starker Beanspruchung des Fahrzeugs
(staubige Gebiete, kalte Klimazonen, Stadtnutzung, langer Leerlauf) beträgt die maximale Laufleistung 60.000 km und unabhängig von der Laufleistung muss
der Gurt alle 4 Jahre ausgetauscht werden.
(7) Im Falle eines Auftankens des Fahrzeugs mit Kraftstoff mit einer in Bezug auf die Europäischen Vorgabe schlechteren Qualität, wird empfohlen, diesen Filter aller
20.000 km zu ersetzen
(8) Wird das Fahrzeug in staubiger Umgebung eingesetzt, muss der Filter alle 20.000 km ersetzt werden.
(9) Das Auswechseln der Bremsflüssigkeit ist alle zwei Jahre unabhängig von der Kilometerlaufleistung durchzuführen.
(O) Empfohlene Eingriffe
(●) Obligatorische Eingriffe
ANMERKUNG Öl und Filter des Automatikgetriebes alle 240.000 Kilometer wechseln.
208
