FIAT 500X 2019 Návod k použití a údržbě (in Czech)

Deaktivace airbagů na straně
spolucestujícího: čelní a boční
airbag na ochranu pánve, hrudníku
a ramene
Pokud je nezbytné přepravovat na
předním sedadle dítě na dětské
sedačce montované proti směru jízdy,
je nezbytné deaktivovat čelní airbag na
straně spolucestujícího a přední boční
airbagy.
Airbagy lze deaktivovat v menu displeje
(viz pokyny uvedené v části „Displej“
v kapitole „Seznámení s přístrojovou
deskou“).

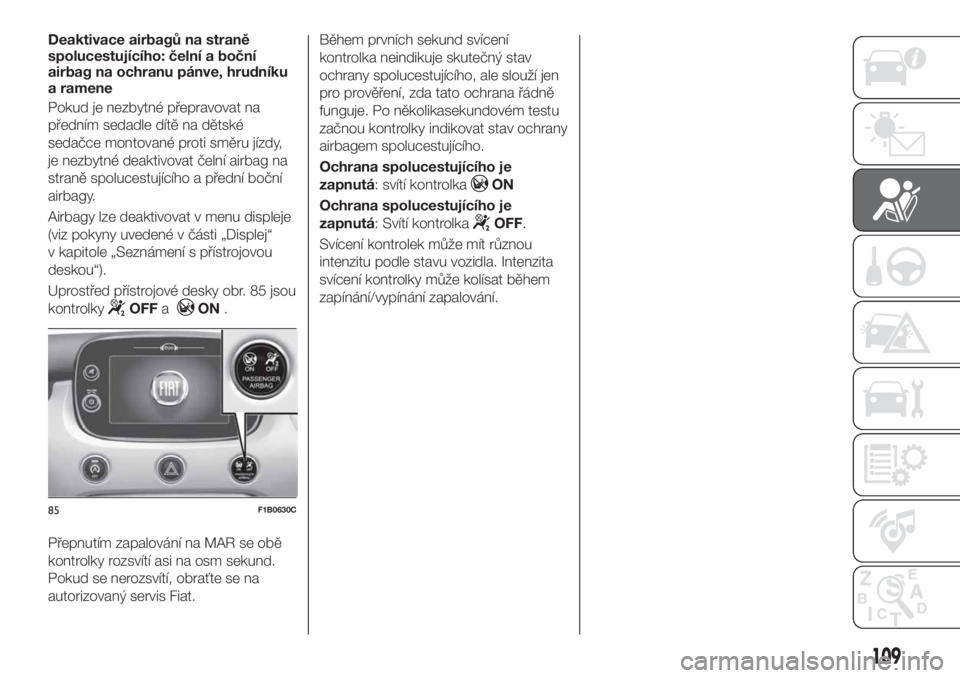

Uprostřed přístrojové desky obr. 85 jsou
kontrolky
OFFaON.
Přepnutím zapalování na MAR se obě
kontrolky rozsvítí asi na osm sekund.
Pokud se nerozsvítí, obraťte se na
autorizovaný servis Fiat.Během prvních sekund svícení
kontrolka neindikuje skutečný stav
ochrany spolucestujícího, ale slouží jen
pro prověření, zda tato ochrana řádně
funguje. Po několikasekundovém testu
začnou kontrolky indikovat stav ochrany
airbagem spolucestujícího.
Ochrana spolucestujícího je
zapnutá: svítí kontrolka
ON
Ochrana spolucestujícího je
zapnutá: Svítí kontrolka
OFF.
Svícení kontrolek může mít různou
intenzitu podle stavu vozidla. Intenzita
svícení kontrolky může kolísat během
zapínání/vypínání zapalování.
85F1B0630C
109

Čelní airbag spolucestujícího a dětské sedačky: POZOR
86F1B0129C
110
BEZPEČNOST

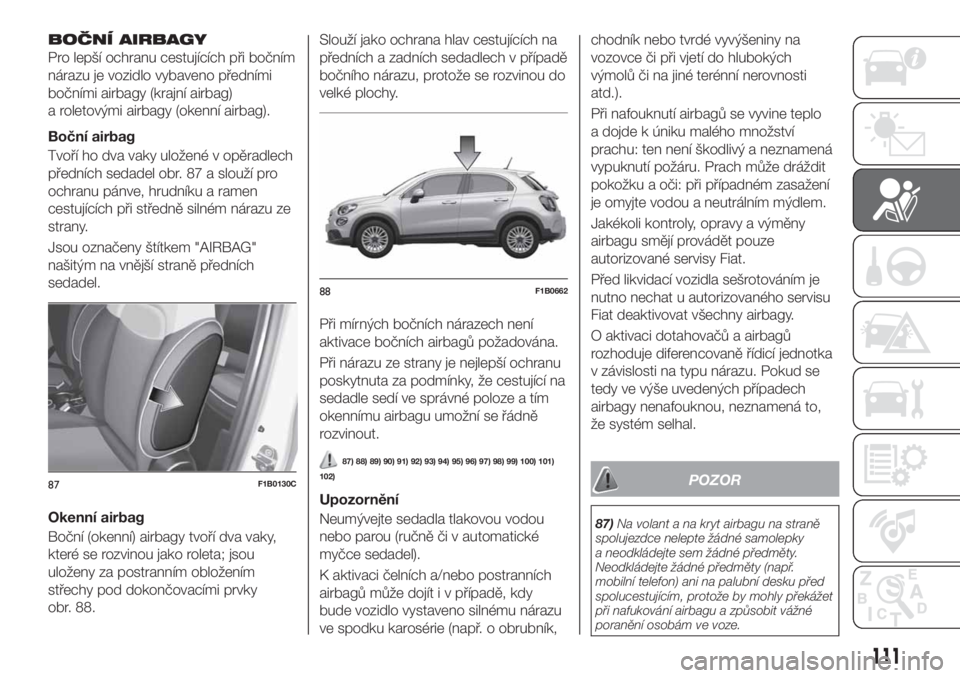

BOČNÍ AIRBAGY
Pro lepší ochranu cestujících při bočním
nárazu je vozidlo vybaveno předními
bočními airbagy (krajní airbag)
a roletovými airbagy (okenní airbag).
Boční airbag
Tvoří ho dva vaky uložené v opěradlech
předních sedadel obr. 87 a slouží pro
ochranu pánve, hrudníku a ramen
cestujících při středně silném nárazu ze
strany.
Jsou označeny štítkem "AIRBAG"
našitým na vnější straně předních
sedadel.
Okenní airbag
Boční (okenní) airbagy tvoří dva vaky,
které se rozvinou jako roleta; jsou
uloženy za postranním obložením
střechy pod dokončovacími prvky
obr. 88.Slouží jako ochrana hlav cestujících na
předních a zadních sedadlech v případě
bočního nárazu, protože se rozvinou do
velké plochy.
Při mírných bočních nárazech není
aktivace bočních airbagů požadována.
Při nárazu ze strany je nejlepší ochranu
poskytnuta za podmínky, že cestující na
sedadle sedí ve správné poloze a tím
okennímu airbagu umožní se řádně
rozvinout.
87) 88) 89) 90) 91) 92) 93) 94) 95) 96) 97) 98) 99) 100) 101)
102)
Upozornění
Neumývejte sedadla tlakovou vodou
nebo parou (ručně či v automatické
myčce sedadel).
K aktivaci čelních a/nebo postranních
airbagů může dojít i v případě, kdy
bude vozidlo vystaveno silnému nárazu
ve spodku karosérie (např. o obrubník,chodník nebo tvrdé vyvýšeniny na
vozovce či při vjetí do hlubokých
výmolů či na jiné terénní nerovnosti
atd.).
Při nafouknutí airbagů se vyvine teplo
a dojde k úniku malého množství
prachu: ten není škodlivý a neznamená
vypuknutí požáru. Prach může dráždit
pokožku a oči: při případném zasažení
je omyjte vodou a neutrálním mýdlem.
Jakékoli kontroly, opravy a výměny
airbagu smějí provádět pouze
autorizované servisy Fiat.
Před likvidací vozidla sešrotováním je
nutno nechat u autorizovaného servisu
Fiat deaktivovat všechny airbagy.
O aktivaci dotahovačů a airbagů
rozhoduje diferencovaně řídicí jednotka
v závislosti na typu nárazu. Pokud se
tedy ve výše uvedených případech
airbagy nenafouknou, neznamená to,
že systém selhal.
POZOR
87)Na volant a na kryt airbagu na straně
spolujezdce nelepte žádné samolepky
a neodkládejte sem žádné předměty.
Neodkládejte žádné předměty (např.
mobilní telefon) ani na palubní desku před
spolucestujícím, protože by mohly překážet
při nafukování airbagu a způsobit vážné
poranění osobám ve voze.
87F1B0130C
88F1B0662
111

88)Při řízení mějte ruce na věnci volantu
tak, aby se airbag při případném zásahu
mohl bez problémů nafouknout. Při řízení
nemějte tělo nakloněné dopředu. Opěradlo
mějte ve vzpřímené poloze a pevně se do
něho opírejte zády.
89)Jestliže je airbag na straně
spolucestujícího aktivován do
pohotovostního stavu, na přední sedadlo
se NESMĚJÍ upevnit dětské sedačky, které
se montují proti směru jízdy. Při nárazu
vozidla by nafouknutím mohl airbag přivodit
dítěti smrtelné zranění bez ohledu na sílu
tohoto nárazu. Pokud tedy upevníte na
přední sedadlo spolucestujícího dětskou
sedačku montovanou proti směru jízdy,
nezapomeňte deaktivovat airbag
spolucestujícího. Sedadlo předního
spolucestujícího je pak nutno posunout co
nejvíce dozadu, aby se dětská sedačka
nedotýkala palubní desky. Jakmile sedačku
z vozidla odstraníte, aktivujte bez prodlení
airbag spolucestujícího.
90)Ohledně deaktivace airbagů v menu
přístrojové desky viz kapitolu "Seznámení
s vozidlem", "Položky menu".
91)Na madla na stropě a na háčky na
oděvy nezavěšujte tvrdé předměty.
92)Neopírejte se hlavou, pažemi či lokty
o dveře, o okna či o oblast, kde se
nacházejí okenní airbagy, aby při jejich
případném nafukování nedošlo k úrazu.
93)Nikdy nevyklánějte hlavu, paže a lokty
z oken.94)Jestliže se při otočení klíčku
v zapalování na MAR kontrolka
nerozsvítí nebo se rozsvítí za jízdy, je
možné, že je v některém ze zádržných
systémů závada. V takovém případě by se
airbagy nebo přepínače bezpečnostních
pásů nemusely při nehodě aktivovat nebo
by se v omezeném počtu případů mohly
aktivovat chybně. Než budete pokračovat
v jízdě, kontaktujte bez prodlení
autorizovaný servis Fiat a nechejte systém
zkontrolovat.
95)U některých verzí vozidla se při závadě
kontrolky
OFF(na panelu na přístrojové
desce) rozsvítí kontrolkana přístrojové
desce a vypnou se airbagy na straně
spolucestujícího. U některých verzí vozidla
se při závadě kontrolky
ON(na panelu
na přístrojové desce) rozsvítí kontrolka
na přístrojové desce.
96)U vozidel s bočními airbagy
nezakrývejte opěradla předních sedadel
žádnými potahy či návleky.
97)Necestujte s předměty na klíně, před
hrudníkem, v ústech nesvírejte žádné
předměty, jako je dýmka, tužka, apod.,
které by vám při aktivaci airbagu mohly
přivodit vážné zranění.
98)Bylo-li vozidlo odcizeno nebo byl-li
učiněn pokus o jeho odcizení, bylo
poškozeno vandaly či velkou vodou,
nechejte airbagovou soustavu zkontrolovat
u autorizovaného servisu Fiat.99)Se zapalováním na poloze MAR se
mohou airbagy aktivovat i s vypnutým
motorem a stojícím vozem, pokud do něj
narazí jiné jedoucí vozidlo. Jestliže je aktivní
airbag předního spolucestujícího, dětské
sedačky, které se montují proti směru jízdy,
se NESMĚJÍ na toto přední sedadlo
upevnit ani do vozidla, které bude stát. Při
aktivaci by mohl airbag přivodit dítěti
smrtelné zranění. Pokud tedy upevníte na
přední sedadlo spolucestujícího dětskou
sedačku montovanou proti směru jízdy,
nezapomeňte deaktivovat airbag
spolucestujícího. Sedadlo předního
spolucestujícího je pak nutno posunout co
nejvíce dozadu, aby se dětská sedačka
nedotýkala palubní desky. Jakmile sedačku
z vozidla odstraníte, aktivujte bez prodlení
airbag spolucestujícího. Mějte rovněž na
paměti, že se zapalováním v poloze STOP
se nebude při nárazu aktivovat žádné
bezpečnostní zařízení (airbag či předpínač):
v takových případech nelze neaktivaci
těchto zařízení považovat za závadu
systému.
100)Závada kontrolky
je indikována
rozsvícením kontrolky závady airbagu
a zobrazením příslušného upozornění na
displeji přístrojové desky. Pyrotechnické
nálože nebudou odpojeny. Než budete
pokračovat v jízdě, nechejte systém bez
prodlení zkontrolovat u autorizovaného
servisu Fiat.
101)Přední airbagy zasahují při nárazech
větší síly, než na kterou jsou nastaveny
předpínače. V případě nárazů, jejichž síla
se pohybuje mezi těmito dvěma mezními
hodnotami aktivace, je běžné, že se aktivují
pouze předpínače bezpečnostních pásů.
112
BEZPEČNOST

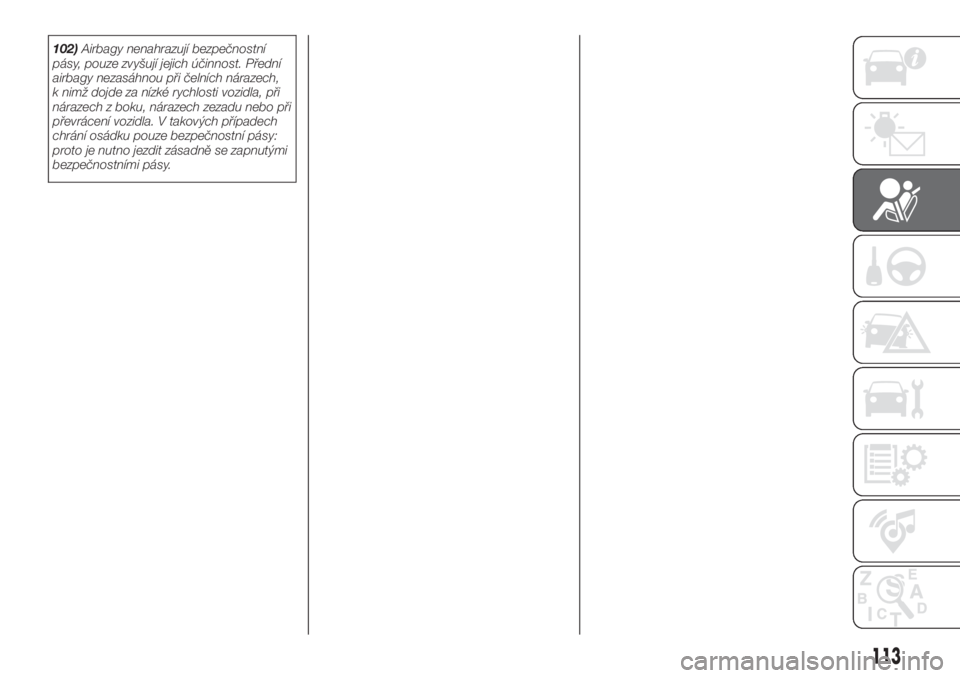

102)Airbagy nenahrazují bezpečnostní
pásy, pouze zvyšují jejich účinnost. Přední
airbagy nezasáhnou při čelních nárazech,
k nimž dojde za nízké rychlosti vozidla, při
nárazech z boku, nárazech zezadu nebo při
převrácení vozidla. V takových případech
chrání osádku pouze bezpečnostní pásy:
proto je nutno jezdit zásadně se zapnutými
bezpečnostními pásy.
113

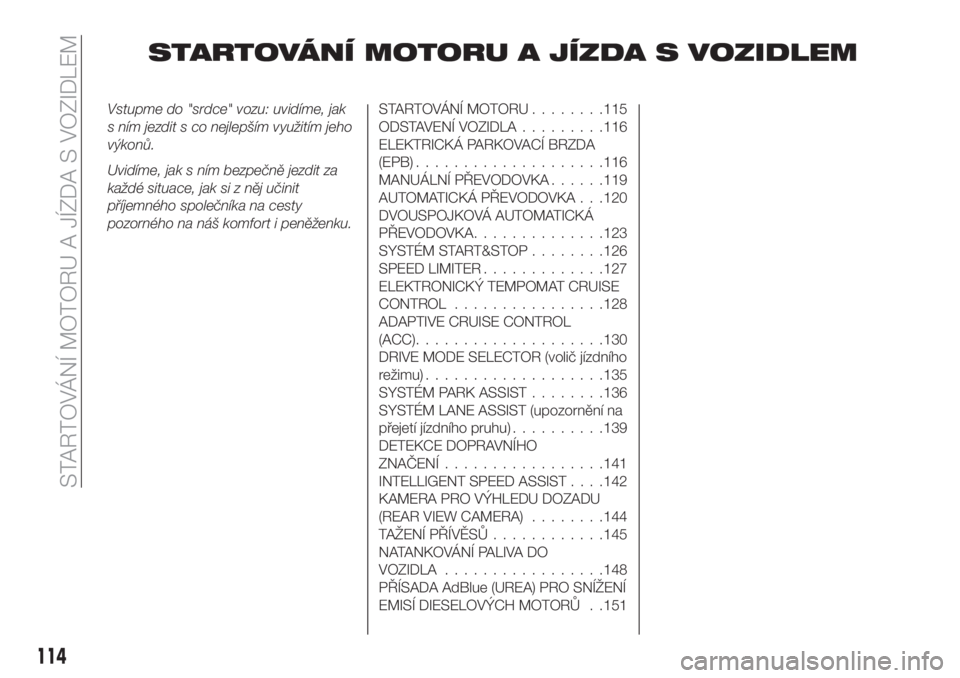

STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM
Vstupme do "srdce" vozu: uvidíme, jak
s ním jezdit s co nejlepším využitím jeho
výkonů.
Uvidíme, jak s ním bezpečně jezdit za
každé situace, jak si z něj učinit
příjemného společníka na cesty
pozorného na náš komfort i peněženku.STARTOVÁNÍ MOTORU........115
ODSTAVENÍ VOZIDLA.........116
ELEKTRICKÁ PARKOVACÍ BRZDA
(EPB)....................116
MANUÁLNÍ PŘEVODOVKA......119
AUTOMATICKÁ PŘEVODOVKA . . .120
DVOUSPOJKOVÁ AUTOMATICKÁ
PŘEVODOVKA..............123
SYSTÉM START&STOP........126
SPEED LIMITER.............127
ELEKTRONICKÝ TEMPOMAT CRUISE
CONTROL................128
ADAPTIVE CRUISE CONTROL
(ACC)....................130
DRIVE MODE SELECTOR (volič jízdního
režimu)...................135
SYSTÉM PARK ASSIST........136
SYSTÉM LANE ASSIST (upozornění na
přejetí jízdního pruhu)..........139
DETEKCE DOPRAVNÍHO
ZNAČENÍ.................141
INTELLIGENT SPEED ASSIST. . . .142
KAMERA PRO VÝHLEDU DOZADU
(REAR VIEW CAMERA)........144
TAŽENÍ PŘÍVĚSŮ............145
NATANKOVÁNÍ PALIVA DO
VOZIDLA.................148
PŘÍSADA AdBlue (UREA) PRO SNÍŽENÍ
EMISÍ DIESELOVÝCH MOTORŮ . .151
114
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM

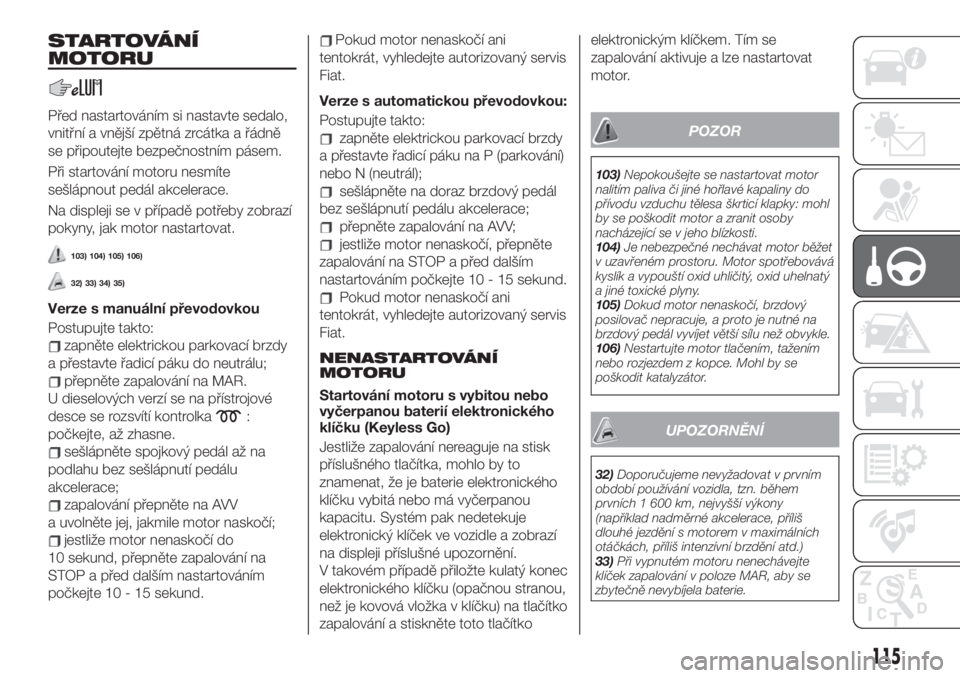

STARTOVÁNÍ
MOTORU
Před nastartováním si nastavte sedalo,
vnitřní a vnější zpětná zrcátka a řádně
se připoutejte bezpečnostním pásem.
Při startování motoru nesmíte
sešlápnout pedál akcelerace.
Na displeji se v případě potřeby zobrazí
pokyny, jak motor nastartovat.
103) 104) 105) 106)
32) 33) 34) 35)
Verze s manuální převodovkou
Postupujte takto:
zapněte elektrickou parkovací brzdy
a přestavte řadicí páku do neutrálu;
přepněte zapalování na MAR.
U dieselových verzí se na přístrojové
desce se rozsvítí kontrolka
:
počkejte, až zhasne.
sešlápněte spojkový pedál až na
podlahu bez sešlápnutí pedálu
akcelerace;
zapalování přepněte na AVV
a uvolněte jej, jakmile motor naskočí;
jestliže motor nenaskočí do
10 sekund, přepněte zapalování na
STOP a před dalším nastartováním
počkejte 10 - 15 sekund.
Pokud motor nenaskočí ani
tentokrát, vyhledejte autorizovaný servis
Fiat.
Verze s automatickou převodovkou:
Postupujte takto:
zapněte elektrickou parkovací brzdy
a přestavte řadicí páku na P (parkování)
nebo N (neutrál);
sešlápněte na doraz brzdový pedál
bez sešlápnutí pedálu akcelerace;
přepněte zapalování na AVV;
jestliže motor nenaskočí, přepněte
zapalování na STOP a před dalším
nastartováním počkejte 10 - 15 sekund.
Pokud motor nenaskočí ani
tentokrát, vyhledejte autorizovaný servis
Fiat.
NENASTARTOVÁNÍ
MOTORU
Startování motoru s vybitou nebo
vyčerpanou baterií elektronického
klíčku (Keyless Go)
Jestliže zapalování nereaguje na stisk
příslušného tlačítka, mohlo by to
znamenat, že je baterie elektronického
klíčku vybitá nebo má vyčerpanou
kapacitu. Systém pak nedetekuje
elektronický klíček ve vozidle a zobrazí
na displeji příslušné upozornění.
V takovém případě přiložte kulatý konec
elektronického klíčku (opačnou stranou,
než je kovová vložka v klíčku) na tlačítko
zapalování a stiskněte toto tlačítkoelektronickým klíčkem. Tím se
zapalování aktivuje a lze nastartovat
motor.
POZOR
103)Nepokoušejte se nastartovat motor
nalitím paliva či jiné hořlavé kapaliny do
přívodu vzduchu tělesa škrticí klapky: mohl
by se poškodit motor a zranit osoby
nacházející se v jeho blízkosti.
104)Je nebezpečné nechávat motor běžet
v uzavřeném prostoru. Motor spotřebovává
kyslík a vypouští oxid uhličitý, oxid uhelnatý
a jiné toxické plyny.
105)Dokud motor nenaskočí, brzdový
posilovač nepracuje, a proto je nutné na
brzdový pedál vyvíjet větší sílu než obvykle.
106)Nestartujte motor tlačením, tažením
nebo rozjezdem z kopce. Mohl by se
poškodit katalyzátor.
UPOZORNĚNÍ
32)Doporučujeme nevyžadovat v prvním
období používání vozidla, tzn. během
prvních 1 600 km, nejvyšší výkony
(například nadměrné akcelerace, příliš
dlouhé jezdění s motorem v maximálních
otáčkách, příliš intenzívní brzdění atd.)
33)Při vypnutém motoru nenechávejte
klíček zapalování v poloze MAR, aby se
zbytečně nevybíjela baterie.
115

34)Protočení motoru jednorázovým
"prošlápnutím" pedálu akcelerace k ničemu
neslouží, jen se zbytečně spotřebuje palivo
a navíc je to velmi škodlivé pro motory
s turbokompresorem.
35)Rozblikání kontrolky
po
nastartování motoru nebo při delším
pokusu o startování motoru signalizuje
poruchu systému předžhavení svíček.
Pokud motor naskočí, lze s vozidlem
normálně jezdit, ale je třeba se co nejdříve
obrátit na autorizovaný servis Fiat.
ODSTAVENÍ VOZIDLA
Při vystupování z vozidla vytáhněte vždy
klíček ze spínací skříňky zapalování.
Pro zastavení a opuštění vozidla
postupujte takto:
Zařaďte rychlostní stupeň (1.ve
stoupání a zpátečku v klesání) a nechte
kola natočená.
vypněte motor a zapněte elektrickou
parkovací brzdu;
Při stání v prudkém svahu
doporučujeme kola zajistit klínem nebo
kamenem.
U verzí s automatickou převodovkou či
s automatickou převodovkou s dvojitou
spojkou: před uvolněním brzdového
pedálu počkejte, až se na displeji
zobrazí písmeno P.
UPOZORNĚNÍ NIKDY neopouštějte
vozidlo s převodovkou v neutrálu
(anebo u verzí s automatickou
převodovkou či s automatickou
převodovkou s dvojitou spojkou bez
přestavení řadicí páky na P).
ELEKTRICKÁ
PARKOVACÍ BRZDA
(EPB)
Vozidlo je vybaveno elektrickou
parkovací brzdou (EPB), která zajišťuje
lepší použití a optimální výkony než
manuálně ovládaná brzda.
Elektrická parkovací brzda je opatřena
spínačem na prostředním tunelu
obr. 89, motorem na obou zadních
kolech a elektronickým řídicím
modulem.
UPOZORNĚNÍ Elektrickou parkovací
brzdu aktivujte při každém vystoupení
z vozidla.
UPOZORNĚNÍ Při zaparkování vozidla
je kromě zapnutí elektrické parkovací
brzdy nutno stočit kola do strany
a zařadit rychlostní stupeň (jedničku,
pokud vozidlo stojí do kopce, nebo
89F1B0133C
116
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM

zpátečku, stojí-li z kopce); kola stojícího
vozidla je nutno podložit kameny nebo
klíny. U verzí s automatickou
převodovkou je nutno dát řadicí páku
do polohy P (parkování).
UPOZORNĚNÍ Při závadě na baterii
vozidla je nutno baterii vyměnit, aby se
dala uvolnit elektrická parkovací brzda.
Elektrickou parkovací brzdu lze zapnout
dvojím způsobem:
manuálnězatažením za spínač
obr. 89 na prostředním tunelu ve směru
šipky;
automatickyve stavu "Safe Hold"
nebo "Auto Apply".
Manuální zapnutí parkovací brzdy
107) 108) 109)
Pro manuální zapnutí parkovací brzdy
se stojícím vozidlem zatáhněte krátce
za spínač na prostředním tunelu.
Při zapínání parkovací brzdy můžete
zaslechnout hlučnost ze zadní části
vozidla.
Při zapnutí elektrické parkovací brzdy
se sešlápnutým brzdový pedálem může
být znát mírný pohyb pedálu.
Zapnutím elektrické parkovací brzdy se
na přístrojové desce rozsvítí kontrolka
a i kontrolka ve spínači obr. 89.
UPOZORNĚNÍ Pokud svítí kontrolka
EPB, přestanou fungovat určité
funkcionality elektrické parkovací brzdy.
V takovém případě leží odpovědnost za
ovládání brzdy a zcela bezpečné
zaparkování vozidla na řidiči.
Jestliže by ve výjimečné situaci bylo
nutno si vyžádat zásah parkovací brzdy
za jízdy vozidla, zatáhněte za spínač na
prostředním tunelu a držte jej po dobu,
po kterou požadujete zásah brzdy.
Kontrolka
se může rozsvítit
v případě, kdy nebude dočasně
dostupný hydraulický systém a brzdění
budou zajišťovat elektromotorky.
Rozsvítí se automaticky brzdová světla.
Pro přerušení brzdění parkovací brzdou
za jízdy vozidla uvolněte spínač na
prostředním tunelu.
Jestliže tímto postupem zabrzdíte
vozidlo až na rychlost pod 3 km/h
a nadále budete držet zatažený spínač,
parkovací brzda se definitivně zapne.
UPOZORNĚNÍ Jízdou se zapnutou
elektrickou parkovací brzdou nebo
častým brzděním elektrickou parkovací
brzdou pro zpomalení vozidla by se
mohla vážně poškodit brzdová
soustava.
Manuální vypnutí elektrické
parkovací brzdy
Pro manuální vypnutí elektrické
parkovací brzdy musí být zapalování
přepnuto na polohu MAR. Navíc je
nutno sešlápnout brzdový pedál, a pak
krátce stisknout spínač obr. 89.
Při vypnutí je možné zaslechnout
hlučení ze zadního prostoru vozidla
a může být znát pohyb brzdového
pedálu.
Vypnutím elektrické parkovací brzdy
zhasne kontrolka
na přístrojové
desce i kontrolka ve spínači.
Jestliže kontrolka
na přístrojové
desce zůstane svítit i po vypnutí
elektrické parkovací brzdy, znamená to
závadu: v takovém případě se obraťte
na autorizovaný servis Fiat.
UPOZORNĚNÍ U verzí s automatickou
převodovkou nikdy nepoužívejte polohu
P (parkování) namísto elektrické
parkovací brzdy. Po zaparkování vozidla
zapněte elektrickou parkovací brzdu,
aby se vyloučilo nebezpečí poranění
nebo škod způsobených nevyžádaným
pohybem vozidla.
UPOZORNĚNÍ Verze s manuální
převodovkou: po sešlápnutí spojkového
pedálu na doraz a jeho uvolnění se
současným sešlápnutím pedálu
117

akcelerace se elektrická parkovací
brzda odbrzdí automaticky.

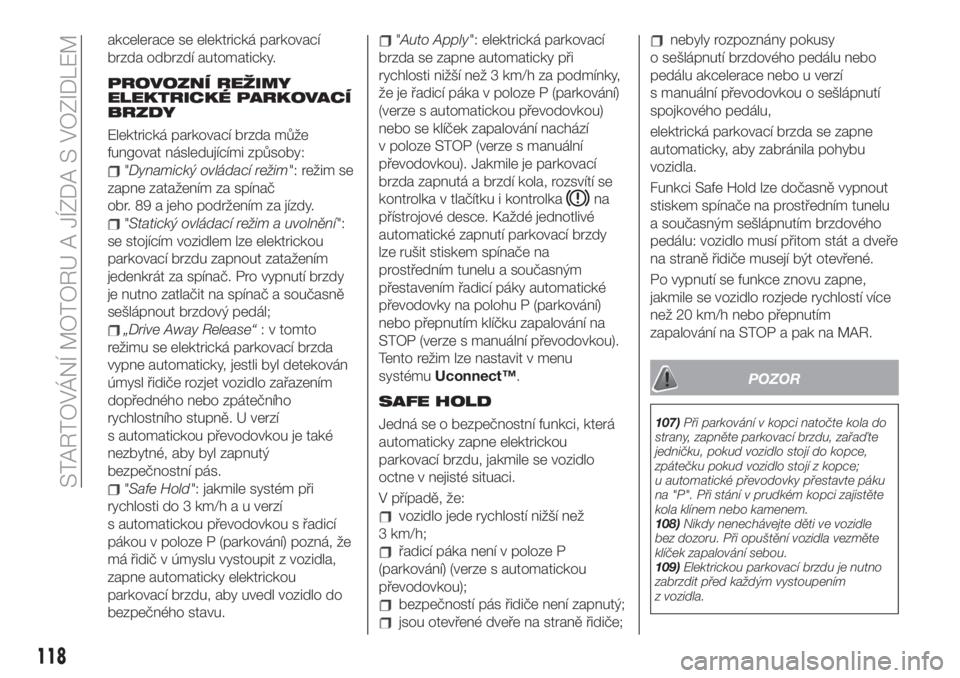

PROVOZNÍ REŽIMY
ELEKTRICKÉ PARKOVACÍ
BRZDY
Elektrická parkovací brzda může
fungovat následujícími způsoby:
"Dynamický ovládací režim": režim se
zapne zatažením za spínač
obr. 89 a jeho podržením za jízdy.
"Statický ovládací režim a uvolnění":
se stojícím vozidlem lze elektrickou
parkovací brzdu zapnout zatažením
jedenkrát za spínač. Pro vypnutí brzdy
je nutno zatlačit na spínač a současně
sešlápnout brzdový pedál;
„Drive Away Release“: v tomto
režimu se elektrická parkovací brzda
vypne automaticky, jestli byl detekován
úmysl řidiče rozjet vozidlo zařazením
dopředného nebo zpátečního
rychlostního stupně. U verzí
s automatickou převodovkou je také
nezbytné, aby byl zapnutý
bezpečnostní pás.
"Safe Hold": jakmile systém při
rychlosti do 3 km/h a u verzí
s automatickou převodovkou s řadicí
pákou v poloze P (parkování) pozná, že
má řidič v úmyslu vystoupit z vozidla,
zapne automaticky elektrickou
parkovací brzdu, aby uvedl vozidlo do
bezpečného stavu.
"Auto Apply": elektrická parkovací
brzda se zapne automaticky při
rychlosti nižší než 3 km/h za podmínky,
že je řadicí páka v poloze P (parkování)
(verze s automatickou převodovkou)
nebo se klíček zapalování nachází
v poloze STOP (verze s manuální
převodovkou). Jakmile je parkovací
brzda zapnutá a brzdí kola, rozsvítí se
kontrolka v tlačítku i kontrolka
na
přístrojové desce. Každé jednotlivé
automatické zapnutí parkovací brzdy
lze rušit stiskem spínače na
prostředním tunelu a současným
přestavením řadicí páky automatické
převodovky na polohu P (parkování)
nebo přepnutím klíčku zapalování na
STOP (verze s manuální převodovkou).
Tento režim lze nastavit v menu
systémuUconnect™.
SAFE HOLD
Jedná se o bezpečnostní funkci, která
automaticky zapne elektrickou
parkovací brzdu, jakmile se vozidlo
octne v nejisté situaci.
V případě, že:
vozidlo jede rychlostí nižší než
3 km/h;
řadicí páka není v poloze P
(parkování) (verze s automatickou
převodovkou);
bezpečností pás řidiče není zapnutý;
jsou otevřené dveře na straně řidiče;
nebyly rozpoznány pokusy
o sešlápnutí brzdového pedálu nebo
pedálu akcelerace nebo u verzí
s manuální převodovkou o sešlápnutí
spojkového pedálu,
elektrická parkovací brzda se zapne
automaticky, aby zabránila pohybu
vozidla.
Funkci Safe Hold lze dočasně vypnout
stiskem spínače na prostředním tunelu
a současným sešlápnutím brzdového
pedálu: vozidlo musí přitom stát a dveře
na straně řidiče musejí být otevřené.
Po vypnutí se funkce znovu zapne,
jakmile se vozidlo rozjede rychlostí více
než 20 km/h nebo přepnutím
zapalování na STOP a pak na MAR.
POZOR
107)Při parkování v kopci natočte kola do
strany, zapněte parkovací brzdu, zařaďte
jedničku, pokud vozidlo stojí do kopce,
zpátečku pokud vozidlo stojí z kopce;
u automatické převodovky přestavte páku
na "P". Při stání v prudkém kopci zajistěte
kola klínem nebo kamenem.
108)Nikdy nenechávejte děti ve vozidle
bez dozoru. Při opuštění vozidla vezměte
klíček zapalování sebou.
109)Elektrickou parkovací brzdu je nutno
zabrzdit před každým vystoupením
z vozidla.
118
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM
