FIAT DOBLO COMBI 2009 Instructieboek (in Dutch)

220
F0V0118mfig. 190F0V0117mfig. 192
F0V0116mfig. 191

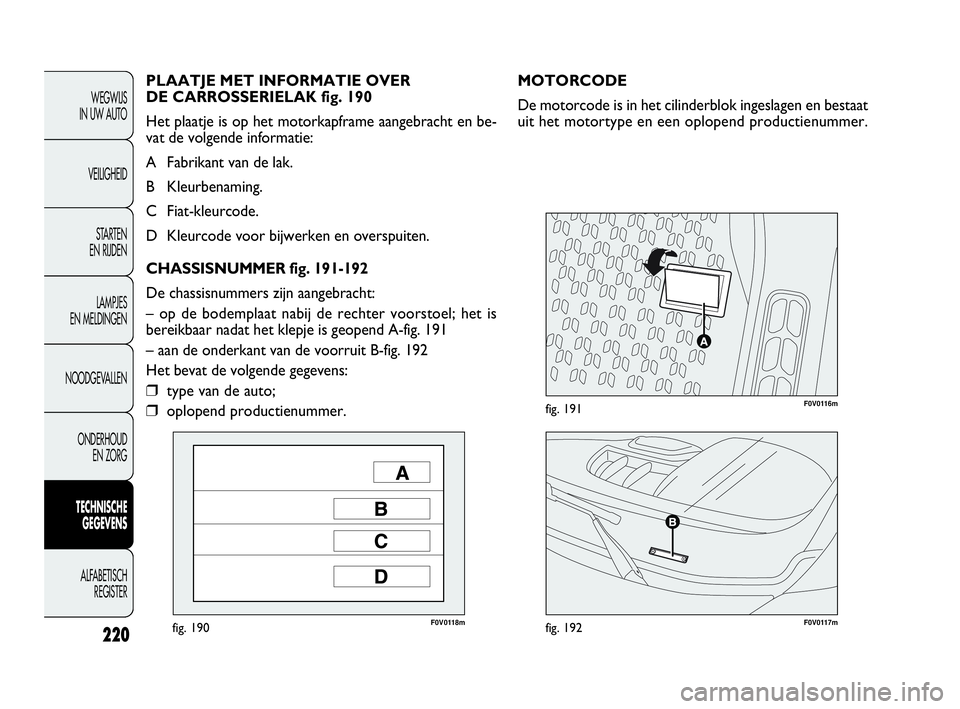

MOTORCODE
De motorcode is in het cilinderblok ingeslagen en bestaat
uit het motortype en een oplopend productienummer. PLAATJE MET INFORMATIE OVER
DE CARROSSERIELAK fig. 190
Het plaatje is op het motorkapframe aangebracht en be-
vat de volgende informatie:
A Fabrikant van de lak.
B Kleurbenaming.
C Fiat-kleurcode.
D Kleurcode voor bijwerken en overspuiten.
CHASSISNUMMER fig. 191-192
De chassisnummers zijn aangebracht:
– op de bodemplaat nabij de rechter voorstoel; het is
bereikbaar nadat het klepje is geopend A-fig. 191
– aan de onderkant van de voorruit B-fig. 192
Het bevat de volgende gegevens:
❒type van de auto;
❒oplopend productienummer.
WEGWIJS
IN UW AUTO
VEILIGHEID
STA R TEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
219-260 DOBLO LUM 2e NL 27-05-2010 15:49 Pagina 220

221
WEGWIJS
IN UW AUTO
VEILIGHEID
STA R TEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

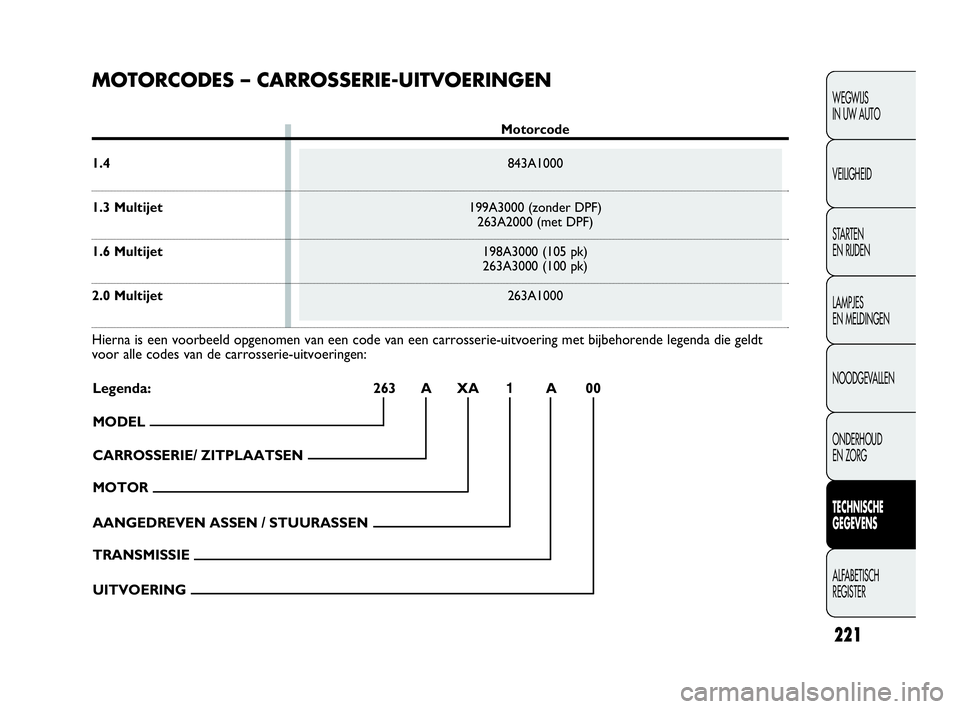

MOTORCODES – CARROSSERIE-UITVOERINGEN
Motorcode
1.4843A1000
1.3 Multijet199A3000 (zonder DPF)263A2000 (met DPF)
1.6 Multijet198A3000 (105 pk)
263A3000 (100 pk)
2.0 Multijet263A1000
Hierna is een voorbeeld opgenomen van een code van een carrosserie-uitvoering met bijbehorende legenda die geldt
voor alle codes van de carrosserie-uitvoeringen:
Legenda: 263 A XA1A00
MODEL
CARROSSERIE/ ZITPLAATSEN
MOTOR
AANGEDREVEN ASSEN / STUURASSEN
TRANSMISSIE
UITVOERING
219-260 DOBLO LUM 2e NL 27-05-2010 15:49 Pagina 221

222

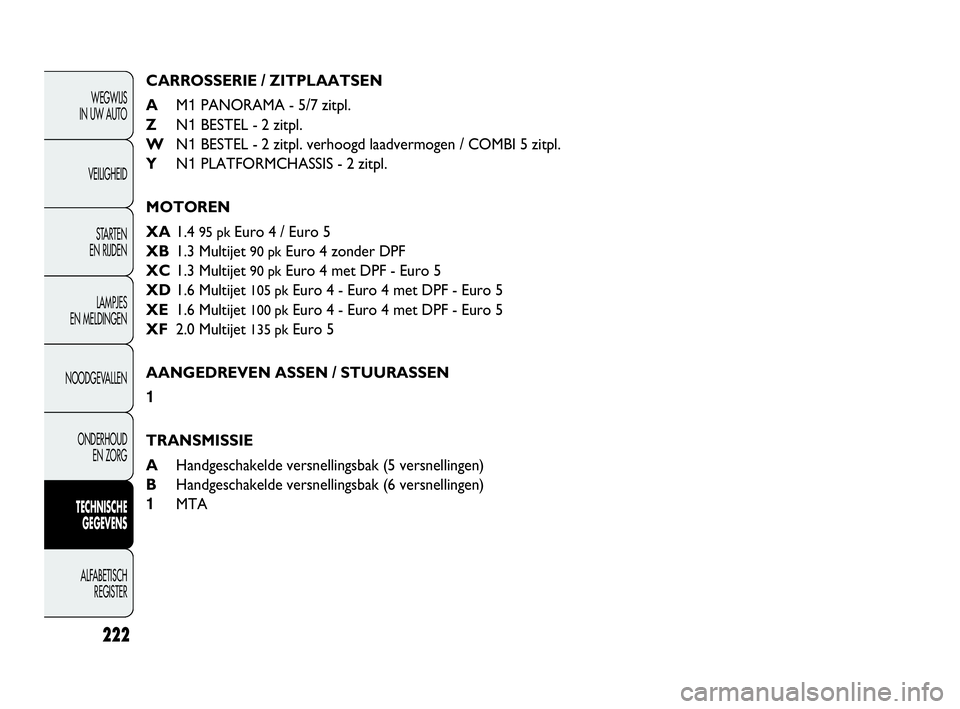

CARROSSERIE / ZITPLAATSEN
AM1PANORAMA - 5/7 zitpl.
ZN1BESTEL - 2 zitpl.
WN1BESTEL - 2 zitpl. verhoogd laadvermogen / COMBI 5 zitpl.
YN1PLATFORMCHASSIS - 2 zitpl.
MOTOREN
XA1.4
95 pkEuro 4 / Euro 5
XB1.3 Multijet
90 pkEuro 4 zonder DPF
XC1.3 Multijet
90 pkEuro 4 met DPF - Euro 5
XD1.6 Multijet
105 pkEuro 4 - Euro 4 met DPF - Euro 5
XE1.6 Multijet
100 pkEuro 4 - Euro 4 met DPF - Euro 5
XF2.0 Multijet
135 pkEuro 5
AANGEDREVEN ASSEN / STUURASSEN
1
TRANSMISSIE
AHandgeschakelde versnellingsbak (5 versnellingen)
BHandgeschakelde versnellingsbak (6 versnellingen)
1MTA
WEGWIJS
IN UW AUTO
VEILIGHEID
STA R TEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
219-260 DOBLO LUM 2e NL 27-05-2010 15:49 Pagina 222

223
WEGWIJS
IN UW AUTO
VEILIGHEID
STA R TEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

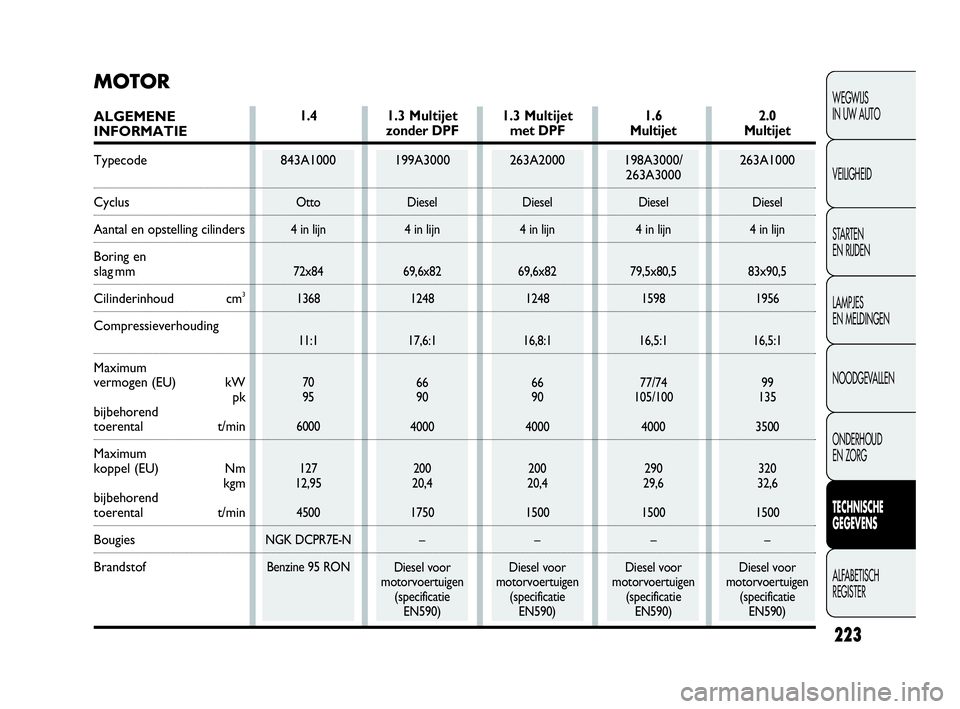

MOTOR
ALGEMENE INFORMATIE
Typecode
Cyclus
Aantal en opstelling cilinders
Boring en
slag mm
Cilinderinhoud cm3
Compressieverhouding
Maximum
vermogen (EU) kW
pk
bijbehorend
toerental t/min
Maximum
koppel (EU) Nm
kgm
bijbehorend
toerental t/min
Bougies
Brandstof
1.4
843A1000
Otto
4 in lijn
72x84
1368
11:1
70
95
6000
127
12,95
4500
NGK DCPR7E-N
Benzine 95 RON
1.3 Multijet
zonder DPF
199A3000
Diesel
4 in lijn
69,6x82
1248
17,6:1
66
90
4000
200
20,4
1750
–
Diesel voor
motorvoertuigen
(specificatie
EN590)
1.3 Multijet
met DPF
263A2000
Diesel
4 in lijn
69,6x82
1248
16,8:1
66
90
4000
200
20,4
1500
–
Diesel voor
motorvoertuigen
(specificatie
EN590)
1.6
Multijet
198A3000/
263A3000
Diesel
4 in lijn
79,5x80,5
1598
16,5:1
77/74
105/100
4000
290
29,6
1500
–
Diesel voor
motorvoertuigen
(specificatie
EN590)
2.0
Multijet
263A1000
Diesel
4 in lijn
83x90,5
1956
16,5:1
99
135
3500
320
32,6
1500
–
Diesel voor
motorvoertuigen
(specificatie
EN590)
219-260 DOBLO LUM 2e NL 27-05-2010 15:49 Pagina 223

224
WEGWIJS
IN UW AUTO
VEILIGHEID
STA R TEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

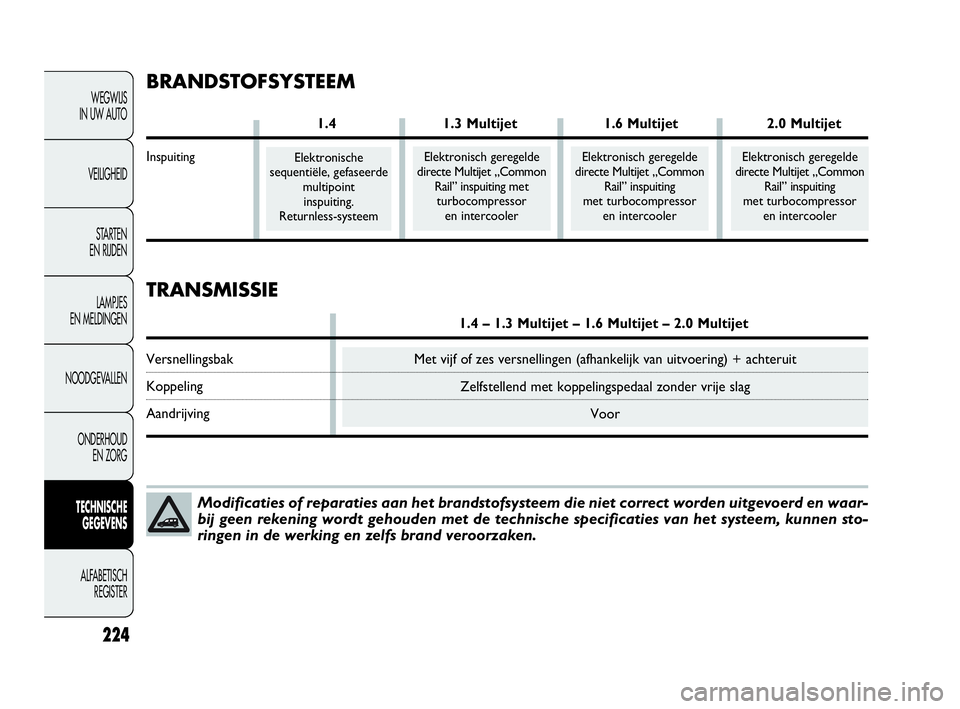

Modificaties of reparaties aan het brandstofsysteem die niet correct worden uitgevoerd en waar-
bij geen rekening wordt gehouden met de technische specificaties van het systeem, kunnen sto-
ringen in de werking en zelfs brand veroorzaken.
Met vijf of zes versnellingen (afhankelijk van uitvoering) + achteruit
Zelfstellend met koppelingspedaal zonder vrije slag
Voor
TRANSMISSIE
1.4 – 1.3 Multijet – 1.6 Multijet – 2.0 Multijet
Versnellingsbak
Koppeling
Aandrijving
BRANDSTOFSYSTEEM
1.4 1.3 Multijet 1.6 Multijet 2.0 Multijet
I
nspuiting Elektronisch geregelde
directe Multijet „Common
Rail” inspuiting
met turbocompressor
en intercoolerElektronisch geregelde
directe Multijet „Common
Rail” inspuiting
met turbocompressor
en intercoolerElektronische
sequentiële, gefaseerde
multipoint
inspuiting.
Returnless-systeemElektronisch geregelde
directe Multijet „Common
Rail” inspuiting met
turbocompressor
en intercooler
219-260 DOBLO LUM 2e NL 27-05-2010 15:49 Pagina 224

225
WEGWIJS
IN UW AUTO
VEILIGHEID
STA R TEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

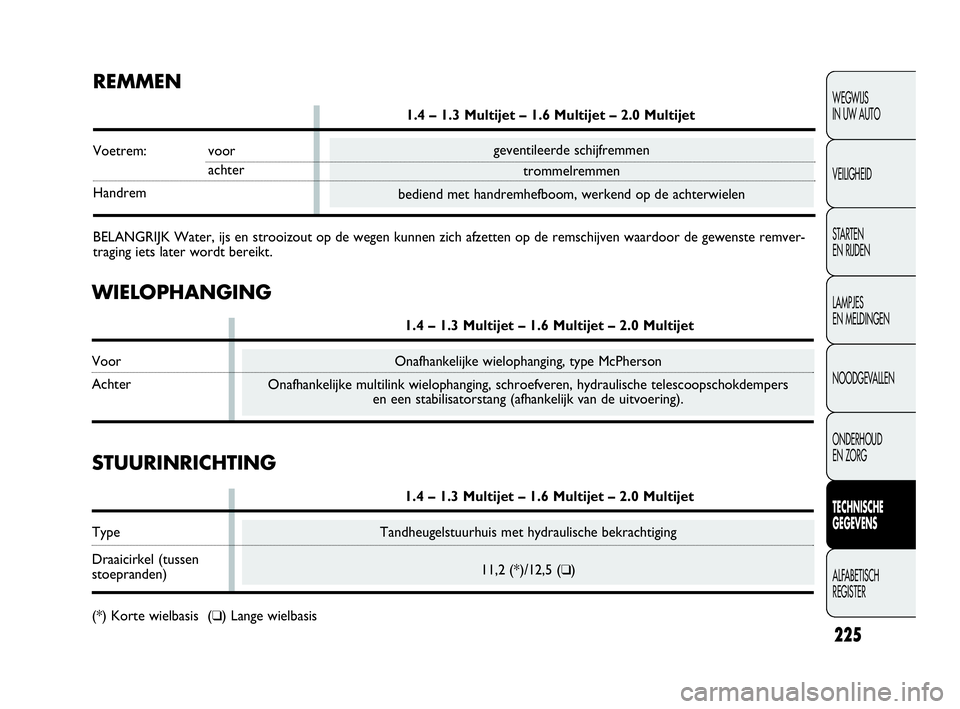

Tandheugelstuurhuis met hydraulische bekrachtiging
11,2 (*)/12,5 (
❑)
geventileerde schijfremmen
trommelremmen
bediend met handremhefboom, werkend op de achterwielen
Onafhankelijke wielophanging, type McPherson
Onafhankelijke multilink wielophanging, schroefveren, hydraulische telescoopschokdempers
en een stabilisatorstang (afhankelijk van de uitvoering).
REMMEN
1.4 – 1.3 Multijet – 1.6 Multijet – 2.0 Multijet
Voetrem: voor
achter
Handrem
BELANGRIJK Water, ijs en strooizout op de wegen kunnen zich afzetten op de remschijven waardoor de gewenste remver-
traging iets later wordt bereikt.
WIELOPHANGING
1.4 – 1.3 Multijet – 1.6 Multijet – 2.0 Multijet
Voor
Achter
STUURINRICHTING
1.4 – 1.3 Multijet – 1.6 Multijet – 2.0 Multijet
Type
Draaicirkel (tussen
stoepranden)
(*) Korte wielbasis (
❑) Lange wielbasis
219-260 DOBLO LUM 2e NL 27-05-2010 15:49 Pagina 225

226
WEGWIJS
IN UW AUTO
VEILIGHEID
STA R TEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

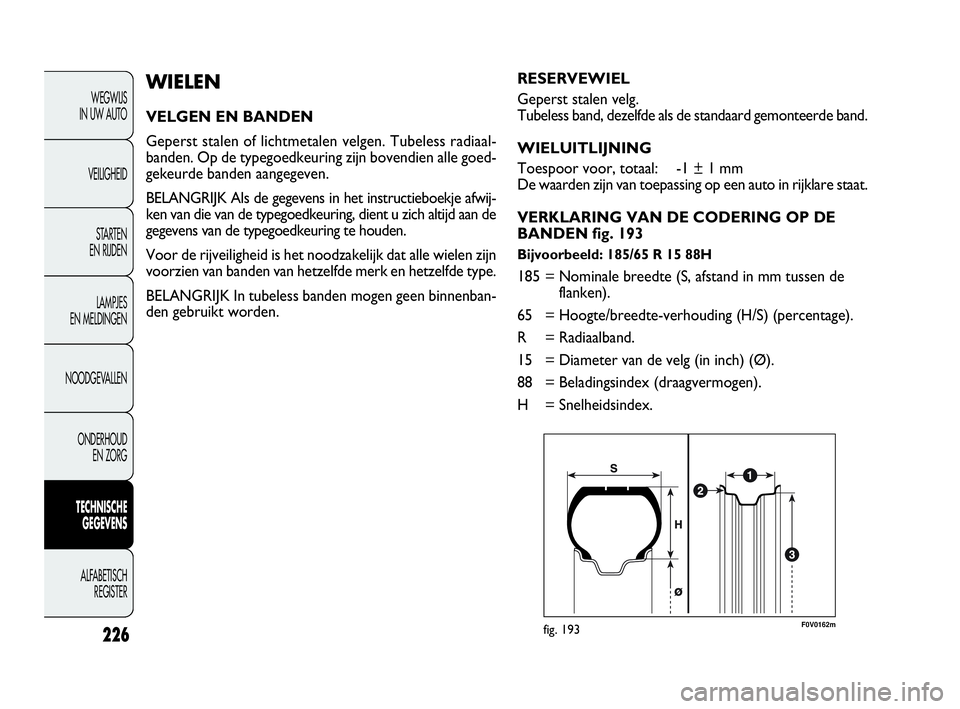

WIELEN
VELGEN EN BANDEN
Geperst stalen of lichtmetalen velgen. Tubeless radiaal-
banden. Op de typegoedkeuring zijn bovendien alle goed-
gekeurde banden aangegeven.
BELANGRIJK Als de gegevens in het instructieboekje afwij-
ken van die van de typegoedkeuring, dient u zich altijd aan de
gegevens van de typegoedkeuring te houden.
Voor de rijveiligheid is het noodzakelijk dat alle wielen zijn
voorzien van banden van hetzelfde merk en hetzelfde type.
BELANGRIJK In tubeless banden mogen geen binnenban-
den gebruikt worden.
F0V0162mfig. 193
RESERVEWIEL
Geperst stalen velg.
Tubeless band, dezelfde als de standaard gemonteerde band.
WIELUITLIJNING
Toespoor voor, totaal: -1 ± 1 mm
De waarden zijn van toepassing op een auto in rijklare staat.
VERKLARING VAN DE CODERING OP DE
BANDEN fig. 193
Bijvoorbeeld: 185/65 R 15 88H
185 = Nominale breedte (S, afstand in mm tussen de
flanken).
65 = Hoogte/breedte-verhouding (H/S) (percentage).
R = Radiaalband.
15 = Diameter van de velg (in inch) (Ø).
88 = Beladingsindex (draagvermogen).
H = Snelheidsindex.
219-260 DOBLO LUM 2e NL 27-05-2010 15:49 Pagina 226

227
WEGWIJS
IN UW AUTO
VEILIGHEID
STA R TEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

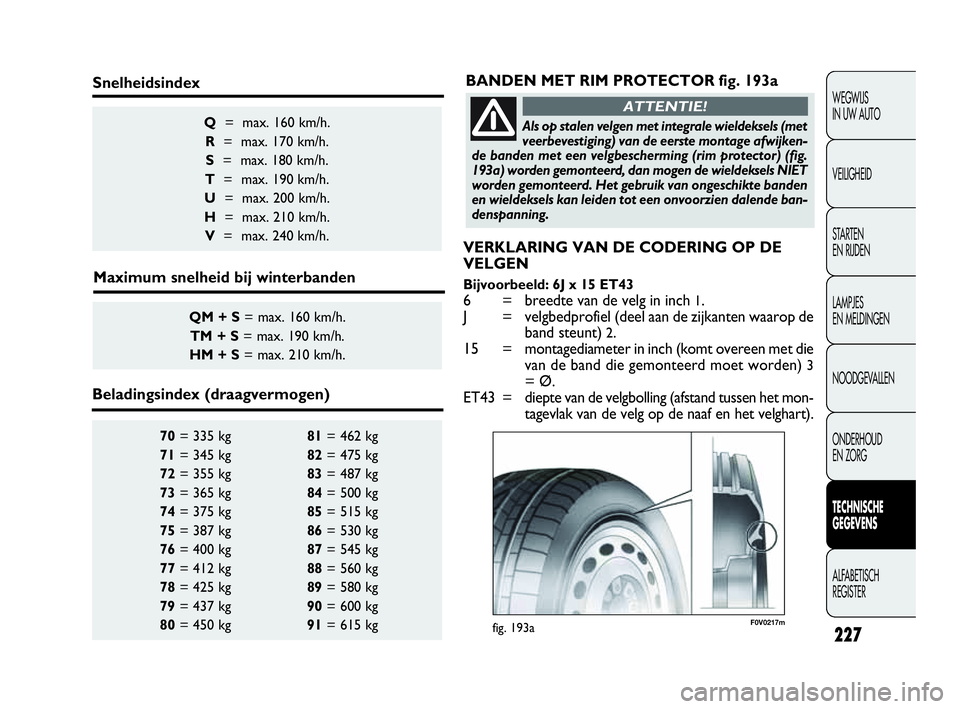

70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73= 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77= 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79= 437 kg 90= 600 kg
80= 450 kg 91= 615 kg
Q= max. 160 km/h.
R= max. 170 km/h.
S= max. 180 km/h.
T= max. 190 km/h.
U= max. 200 km/h.
H= max. 210 km/h.
V= max. 240 km/h.
QM + S= max. 160 km/h.
TM + S= max. 190 km/h.
HM + S= max. 210 km/h.
Snelheidsindex
Maximum snelheid bij winterbanden
Beladingsindex (draagvermogen)BANDEN MET RIM PROTECTOR fig. 193a
Als op stalen velgen met integrale wieldeksels (met
veerbevestiging) van de eerste montage afwijken-
de banden met een velgbescherming (rim protector) (fig.
193a) worden gemonteerd, dan mogen de wieldeksels NIET
worden gemonteerd. Het gebruik van ongeschikte banden
en wieldeksels kan leiden tot een onvoorzien dalende ban-
denspanning.
ATTENTIE!
F0V0217mfig. 193a
VERKLARING VAN DE CODERING OP DE
VELGEN
Bijvoorbeeld: 6J x 15 ET43
6 = breedte van de velg in inch 1.
J = velgbedprofiel (deel aan de zijkanten waarop de
band steunt)
2.
15 = montagediameter in inch (komt overeen met die
van de band die gemonteerd moet worden)
3
= Ø.
ET43 = diepte van de velgbolling (afstand tussen het mon-
tagevlak van de velg op de naaf en het velghart).
219-260 DOBLO LUM 2e NL 27-05-2010 15:49 Pagina 227

228
WEGWIJS
IN UW AUTO
VEILIGHEID
STA R TEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

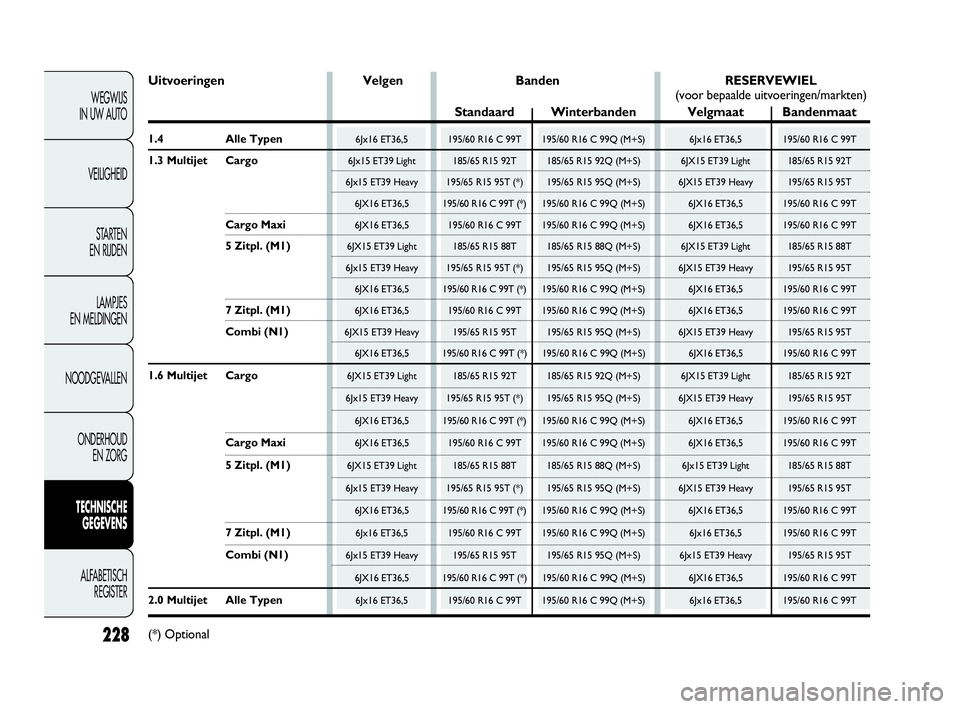

Uitvoeringen Velgen Banden RESERVEWIEL
(voor bepaalde uitvoeringen/markten)
Standaard Winterbanden Velgmaat Bandenmaat
1.4 Alle Typen6Jx16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6Jx16 ET36,5 195/60 R16 C 99T
1.3 Multijet Cargo6Jx15 ET39 Light 185/65 R15 92T 185/65 R15 92Q (M+S) 6JX15 ET39 Light 185/65 R15 92T
6Jx15 ET39 Heavy 195/65 R15 95T (*) 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5195/60 R16 C 99T (*)195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
Cargo Maxi6JX16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
5 Zitpl. (M1)6JX15 ET39 Light 185/65 R15 88T 185/65 R15 88Q (M+S) 6JX15 ET39 Light 185/65 R15 88T
6Jx15 ET39 Heavy 195/65 R15 95T (*) 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5195/60 R16 C 99T (*)195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
7 Zitpl. (M1)6JX16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
Combi (N1)6JX15 ET39 Heavy 195/65 R15 95T 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5195/60 R16 C 99T (*) 195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
1.6 Multijet Cargo6JX15 ET39 Light 185/65 R15 92T 185/65 R15 92Q (M+S) 6JX15 ET39 Light 185/65 R15 92T
6Jx15 ET39 Heavy 195/65 R15 95T (*) 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5195/60 R16 C 99T (*)195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
Cargo Maxi6JX16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
5 Zitpl. (M1)6JX15 ET39 Light 185/65 R15 88T 185/65 R15 88Q (M+S) 6Jx15 ET39 Light 185/65 R15 88T
6Jx15 ET39 Heavy 195/65 R15 95T (*) 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5195/60 R16 C 99T (*)195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
7 Zitpl. (M1)6Jx16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6Jx16 ET36,5 195/60 R16 C 99T
Combi (N1)6Jx15 ET39 Heavy 195/65 R15 95T 195/65 R15 95Q (M+S) 6Jx15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5195/60 R16 C 99T (*) 195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
2.0 Multijet Alle Typen6Jx16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6Jx16 ET36,5 195/60 R16 C 99T
(*) Optional
219-260 DOBLO LUM 2e NL 27-05-2010 15:49 Pagina 228

229
WEGWIJS
IN UW AUTO
VEILIGHEID
STA R TEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

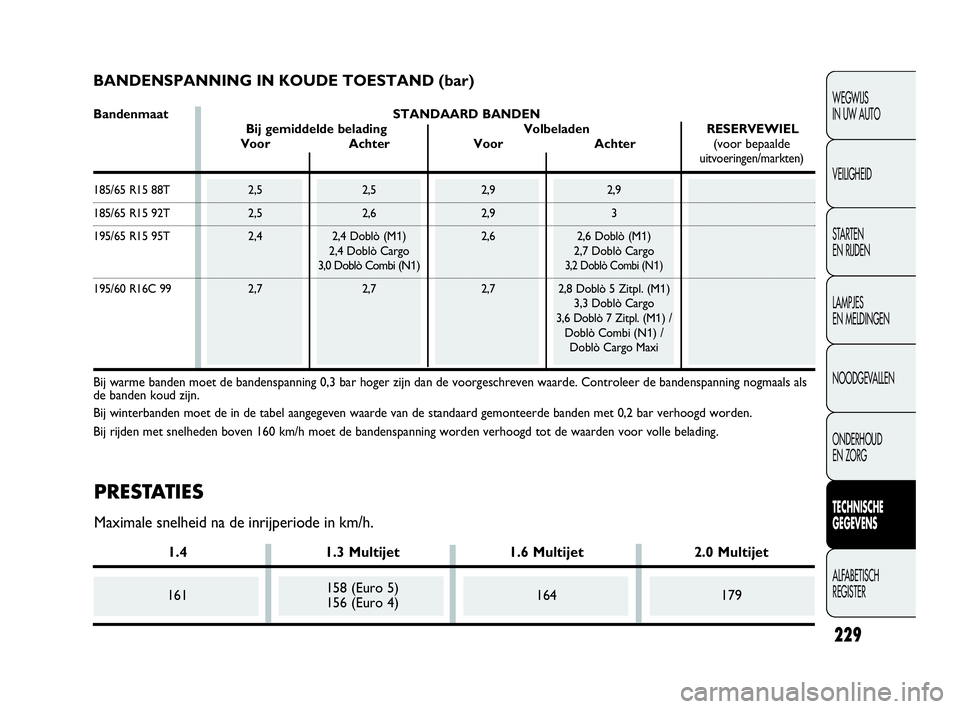

BANDENSPANNING IN KOUDE TOESTAND (bar)
Bandenmaat STANDAARD BANDEN
Bij gemiddelde belading Volbeladen RESERVEWIEL
Voor Achter Voor Achter(voor bepaalde
uitvoeringen/markten)
185/65 R15 88T 2,5 2,5 2,9 2,9
185/65 R15 92T 2,5 2,6 2,9 3
195/65 R15 95T 2,4 2,4 Doblò (M1) 2,6 2,6 Doblò (M1)
2,4 Doblò Cargo 2,7 Doblò Cargo
3,0 Doblò Combi (N1)3,2 Doblò Combi (N1)
195/60 R16C 99 2,7 2,7 2,7 2,8 Doblò 5 Zitpl. (M1)
3,3 Doblò Cargo
3,6 Doblò 7 Zitpl. (M1) /
Doblò Combi (N1) /
Doblò Cargo Maxi
Bij warme banden moet de bandenspanning 0,3 bar hoger zijn dan de voorgeschreven waarde. Controleer de bandenspanning nogmaals als
de banden koud zijn.
Bij winterbanden moet de in de tabel aangegeven waarde van de standaard gemonteerde banden met 0,2 bar verhoogd worden.
Bij rijden met snelheden boven 160 km/h moet de bandenspanning worden verhoogd tot de waarden voor volle belading.
PRESTAT IES
Maximale snelheid na de inrijperiode in km/h.
1.4 1.3 Multijet 1.6 Multijet 2.0 Multijet
161158 (Euro 5)
164 179
156 (Euro 4)
219-260 DOBLO LUM 2e NL 27-05-2010 15:50 Pagina 229
