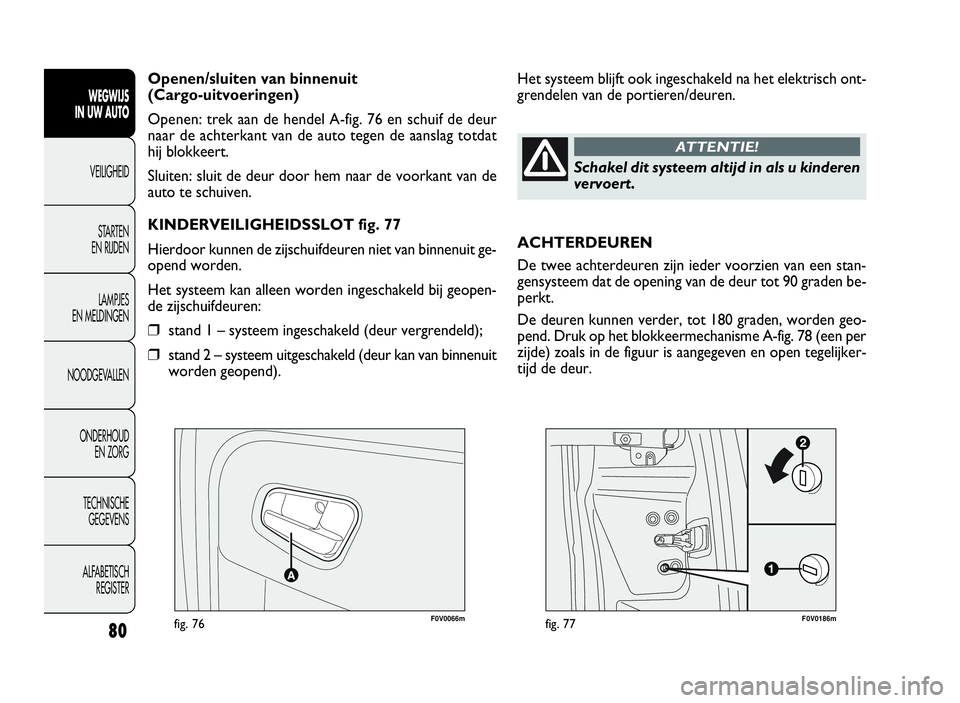

Het systeem blijft ook ingeschakeld na het elektrisch ont-
grendelen van de portieren/deuren. Openen/sluiten van binnenuit
(Cargo-uitvoeringen)
Openen: trek aan de hendel A-fig. 76 en schuif de deur
naar de achterkant van de auto tegen de aanslag totdat
hij blokkeert.
Sluiten: sluit de deur door hem naar de voorkant van de
auto te schuiven.
KINDERVEILIGHEIDSSLOT fig. 77
Hierdoor kunnen de zijschuifdeuren niet van binnenuit ge-
opend worden.
Het systeem kan alleen worden ingeschakeld bij geopen-
de zijschuifdeuren:
❒stand 1 – systeem ingeschakeld (deur vergrendeld);
❒stand 2 – systeem uitgeschakeld (deur kan van binnenuit
worden geopend).
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTERSchakel dit systeem altijd in als u kinderen
vervoert.
ATTENTIE!
ACHTERDEUREN
De twee achterdeuren zijn ieder voorzien van een stan-
gensysteem dat de opening van de deur tot 90 graden be-
perkt.
De deuren kunnen verder, tot 180 graden, worden geo-
pend. Druk op het blokkeermechanisme A-fig. 78 (een per
zijde) zoals in de figuur is aangegeven en open tegelijker-
tijd de deur.
035-114 DOBLO LUM 2e NL 28-05-2010 9:21 Pagina 80

81
F0V0067mfig. 78F0V0079mfig. 79
Linker deur van buitenaf openen en sluiten
Openen: draai de metalen baard van de sleutel in het slot
of druk op knopPvan de afstandsbediening en trek ver-
volgens de handgreep A-fig. 79 in de richting van de pijl.
Sluiten: draai de metalen baard van de sleutel in de ver-
grendelstand of druk op de knop
Ávan de afstandsbe-
diening. Draai de sleutel in het slot van de deur:
❒bij Cargo-uitvoeringen met achterdeur/achterklep:
centrale ontgrendeling laadruimte (zijschuifdeuren +
achterdeuren/achterklep), centrale vergrendeling van
alle portieren/deuren;
❒uitvoeringen Doblò/Doblò Combi met achterdeur:
ver-/ontgrendeling van de achterdeur.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Het systeem van klemveren is ontwikkeld
voor een beter gebruikscomfort; bij een
botsing of een windstoot kunnen de veren losha-
ken en kunnen de deuren onverwacht dichtvallen.
ATTENTIE!
Sluit eerst de rechter deur volledig en
daarna de linker deur. Sluit nooit beide
deuren gelijktijdig.
ATTENTIE!
Linker deur van binnenuit
in noodgevallen openen
Bedien vanuit het interieur de knop A-fig. 80.
035-114 DOBLO LUM 2e NL 28-05-2010 9:21 Pagina 81

82
F0V0078mfig. 81
F0V0080mfig. 80

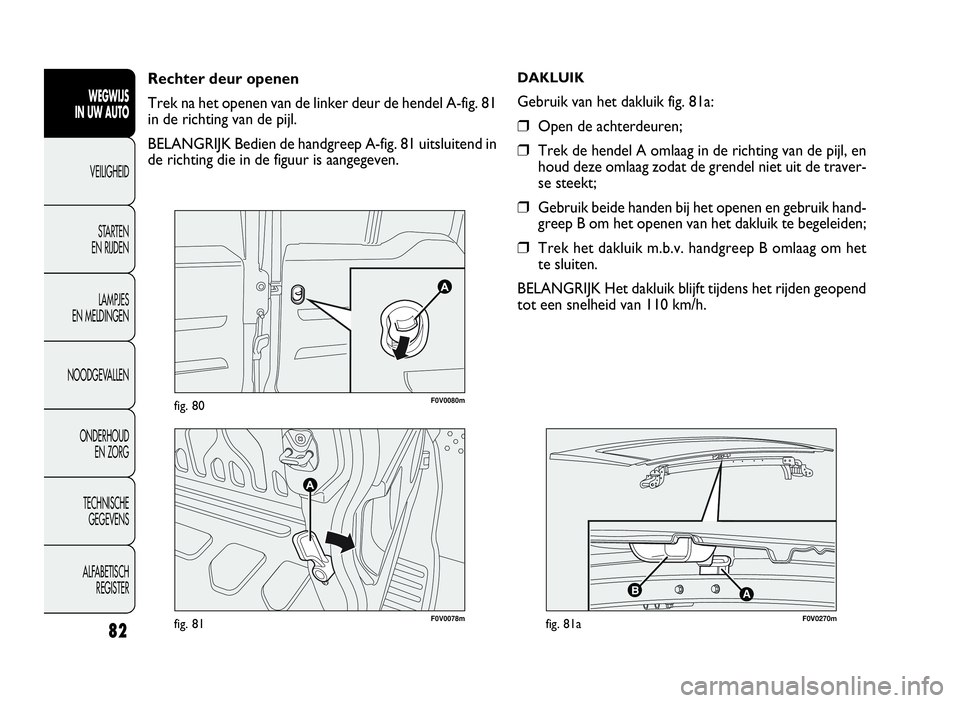

Rechter deur openen
Trek na het openen van de linker deur de hendel A-fig. 81
in de richting van de pijl.
BELANGRIJK Bedien de handgreep A-fig. 81 uitsluitend in
de richting die in de figuur is aangegeven.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DAKLUIK
Gebruik van het dakluik fig. 81a:
❒Open de achterdeuren;
❒Trek de hendel A omlaag in de richting van de pijl, en
houd deze omlaag zodat de grendel niet uit de traver-
se steekt;
❒Gebruik beide handen bij het openen en gebruik hand-
greep B om het openen van het dakluik te begeleiden;
❒Trek het dakluik m.b.v. handgreep B omlaag om het
te sluiten.
BELANGRIJK Het dakluik blijft tijdens het rijden geopend
tot een snelheid van 110 km/h.
AB
F0V0270mfig. 81a
035-114 DOBLO LUM 2e NL 28-05-2010 9:21 Pagina 82

83
BELANGRIJK Als de anti-letselfunctie binnen 1 minuut
5 keer inschakelt, dan voert het systeem automatisch
de recovery” uit (zelfbescherming). Hierbij gaat de ruit
telkens een klein stukje omhoog totdat de ruit geheel ge-
sloten is.
Ga voor het herstellen van de juiste werking van het sys-
teem als volgt te werk:
❒open de ruiten;
of
❒draai de contactsleutel in stand STOP en vervolgens
in stand MAR.
Als er geen storingen zijn, dan werkt de ruit weer normaal.
BELANGRIJK Als de contactsleutel in de stand STOP staat
of is uitgenomen, dan kunnen de ruiten nog onge-
veer 2 minuten worden bediend. Als een portier wordt
geopend, dan wordt het systeem echter onmiddellijk uit-
geschakeld.

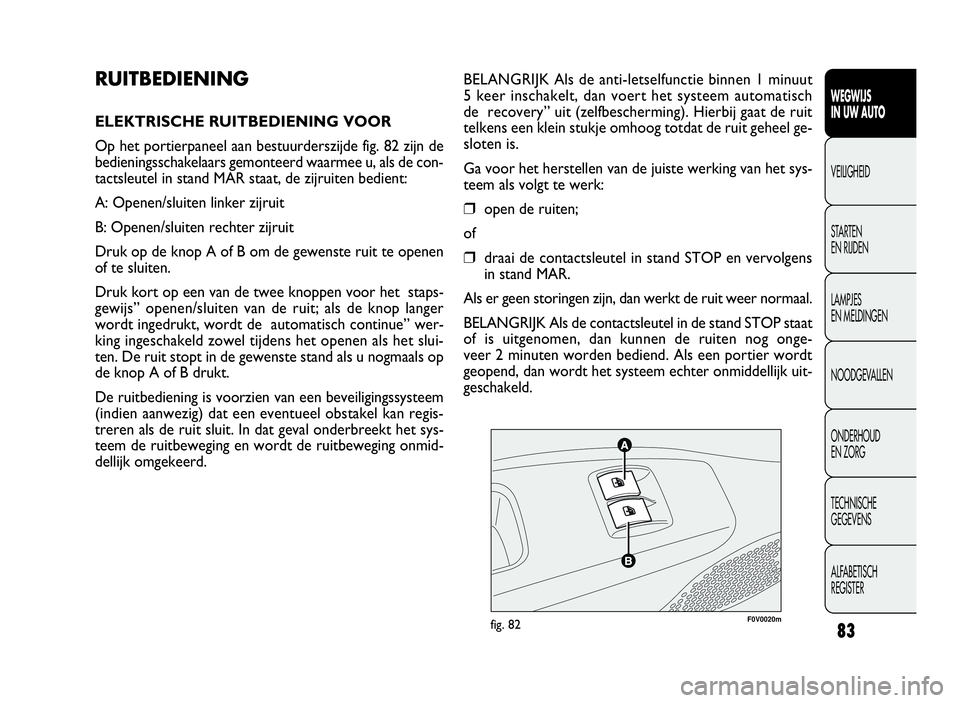

RUITBEDIENING
ELEKTRISCHE RUITBEDIENING VOOR
Op het portierpaneel aan bestuurderszijde fig. 82 zijn de
bedieningsschakelaars gemonteerd waarmee u, als de con-
tactsleutel in stand MAR staat, de zijruiten bedient:
A: Openen/sluiten linker zijruit
B: Openen/sluiten rechter zijruit
Druk op de knop A of B om de gewenste ruit te openen
of te sluiten.
Druk kort op een van de twee knoppen voor het staps-
gewijs” openen/sluiten van de ruit; als de knop langer
wordt ingedrukt, wordt de automatisch continue” wer-
king ingeschakeld zowel tijdens het openen als het slui-
ten. De ruit stopt in de gewenste stand als u nogmaals op
de knop A of B drukt.
De ruitbediening is voorzien van een beveiligingssysteem
(indien aanwezig) dat een eventueel obstakel kan regis-
treren als de ruit sluit. In dat geval onderbreekt het sys-
teem de ruitbeweging en wordt de ruitbeweging onmid-
dellijk omgekeerd.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0V0020mfig. 82
035-114 DOBLO LUM 2e NL 28-05-2010 9:21 Pagina 83

84
Portier aan passagierszijde voor en schuifdeuren
(voor bepaalde uitvoeringen/markten)
In de armsteun van ieder portier is een schakelaar ge-
monteerd om die ruit te bedienen.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Onzorgvuldig gebruik van de elektrische
ruitbediening kan gevaarlijk zijn. Contro-
leer voor en tijdens het bedienen van de ruit altijd
of de passagiers niet kunnen worden verwond
door de bewegende ruiten, hetzij direct door con-
tact met de ruit, hetzij door voorwerpen die door
de ruit worden meegesleept of geraakt.
ATTENTIE!
Verwijder altijd de sleutel uit het contact-
slotalsudeautoverlaat,omtevoorko-
men dat een onverwachtse inschakeling van de
elektrische ruitbediening gevaar oplevert voor de
achtergebleven passagiers.
ATTENTIE!
F0V0175mfig. 83

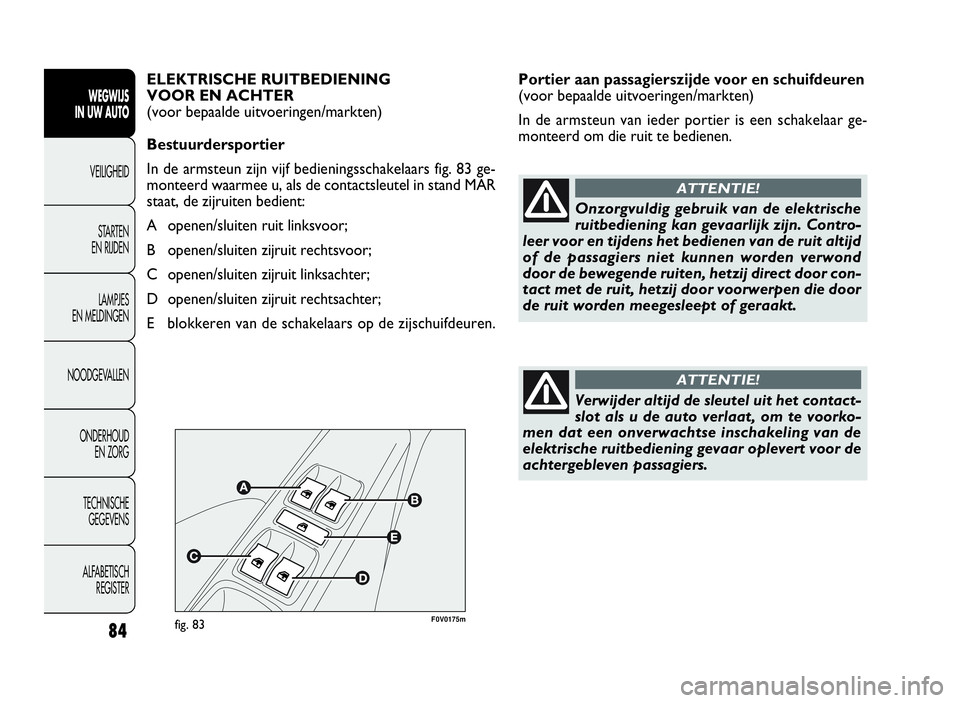

ELEKTRISCHE RUITBEDIENING
VOOR EN ACHTER
(voor bepaalde uitvoeringen/markten)
Bestuurdersportier
In de armsteun zijn vijf bedieningsschakelaars fig. 83 ge-
monteerd waarmee u, als de contactsleutel in stand MAR
staat, de zijruiten bedient:
A openen/sluiten ruit linksvoor;
B openen/sluiten zijruit rechtsvoor;
C openen/sluiten zijruit linksachter;
D openen/sluiten zijruit rechtsachter;
E blokkeren van de schakelaars op de zijschuifdeuren.
035-114 DOBLO LUM 2e NL 28-05-2010 9:21 Pagina 84

85
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0V0134mfig. 84F0V0135mfig. 85
IN NOODGEVALLEN
VAN BINNENUIT OPENEN
In geval van nood kan de bagageruimte vanuit het interi-
eur van de auto geopend worden; ga hiervoor als volgt
te werk:
❒open de zijschuifdeur en klap de achterzitplaatsen
omlaag;
❒druk in de bagageruimte op het hendeltje A-fig. 85
en open de achterklep.
BAGAGERUIMTE

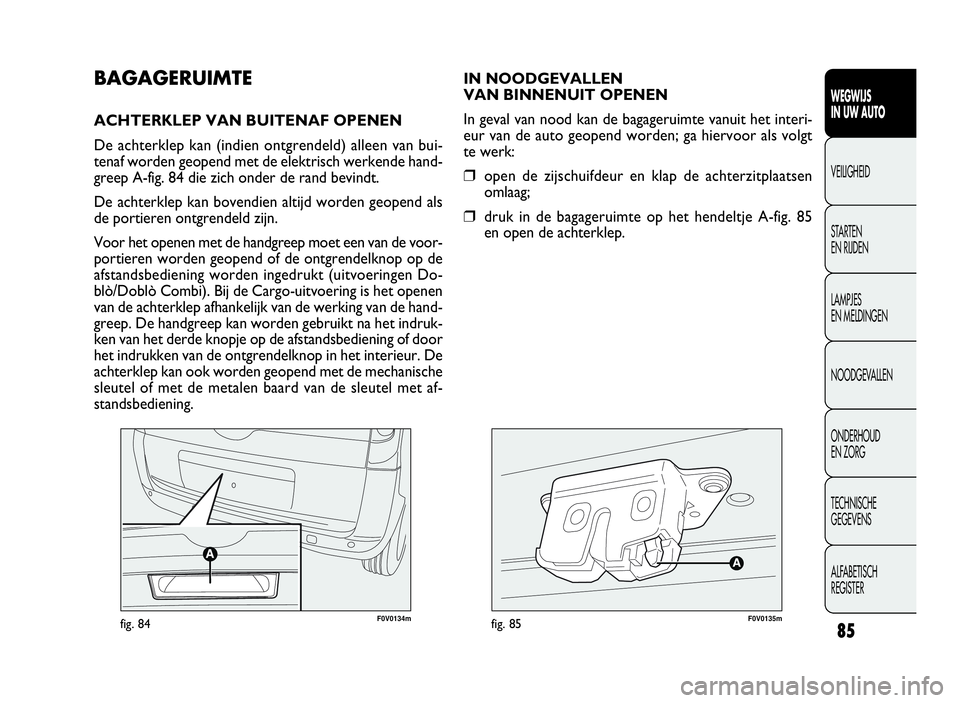

ACHTERKLEP VAN BUITENAF OPENEN
De achterklep kan (indien ontgrendeld) alleen van bui-
tenaf worden geopend met de elektrisch werkende hand-
greep A-fig. 84 die zich onder de rand bevindt.
De achterklep kan bovendien altijd worden geopend als
de portieren ontgrendeld zijn.
Voor het openen met de handgreep moet een van de voor-
portieren worden geopend of de ontgrendelknop op de
afstandsbediening worden ingedrukt (uitvoeringen Do-
blò/Doblò Combi). Bij de Cargo-uitvoering is het openen
van de achterklep afhankelijk van de werking van de hand-
greep. De handgreep kan worden gebruikt na het indruk-
ken van het derde knopje op de afstandsbediening of door
het indrukken van de ontgrendelknop in het interieur. De
achterklep kan ook worden geopend met de mechanische
sleutel of met de metalen baard van de sleutel met af-
standsbediening.
035-114 DOBLO LUM 2e NL 28-05-2010 9:21 Pagina 85

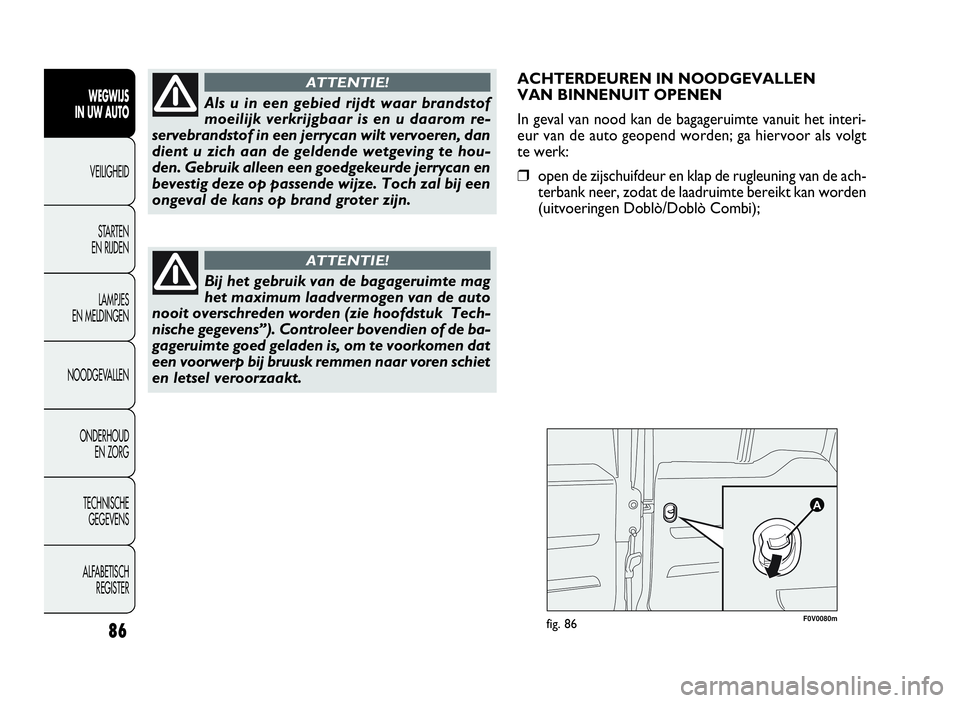

ACHTERDEUREN IN NOODGEVALLEN
VAN BINNENUIT OPENEN
In geval van nood kan de bagageruimte vanuit het interi-
eur van de auto geopend worden; ga hiervoor als volgt
te werk:
❒open de zijschuifdeur en klap de rugleuning van de ach-
terbank neer, zodat de laadruimte bereikt kan worden
(uitvoeringen Doblò/Doblò Combi);
86
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Bij het gebruik van de bagageruimte mag
het maximum laadvermogen van de auto
nooit overschreden worden (zie hoofdstuk Tech-
nische gegevens”). Controleer bovendien of de ba-
gageruimte goed geladen is, om te voorkomen dat
een voorwerp bij bruusk remmen naar voren schiet
en letsel veroorzaakt.
ATTENTIE!
F0V0080mfig. 86
Als u in een gebied rijdt waar brandstof
moeilijk verkrijgbaar is en u daarom re-
servebrandstof in een jerrycan wilt vervoeren, dan
dient u zich aan de geldende wetgeving te hou-
den. Gebruik alleen een goedgekeurde jerrycan en
bevestig deze op passende wijze. Toch zal bij een
ongeval de kans op brand groter zijn.
ATTENTIE!
035-114 DOBLO LUM 2e NL 28-05-2010 9:21 Pagina 86

87

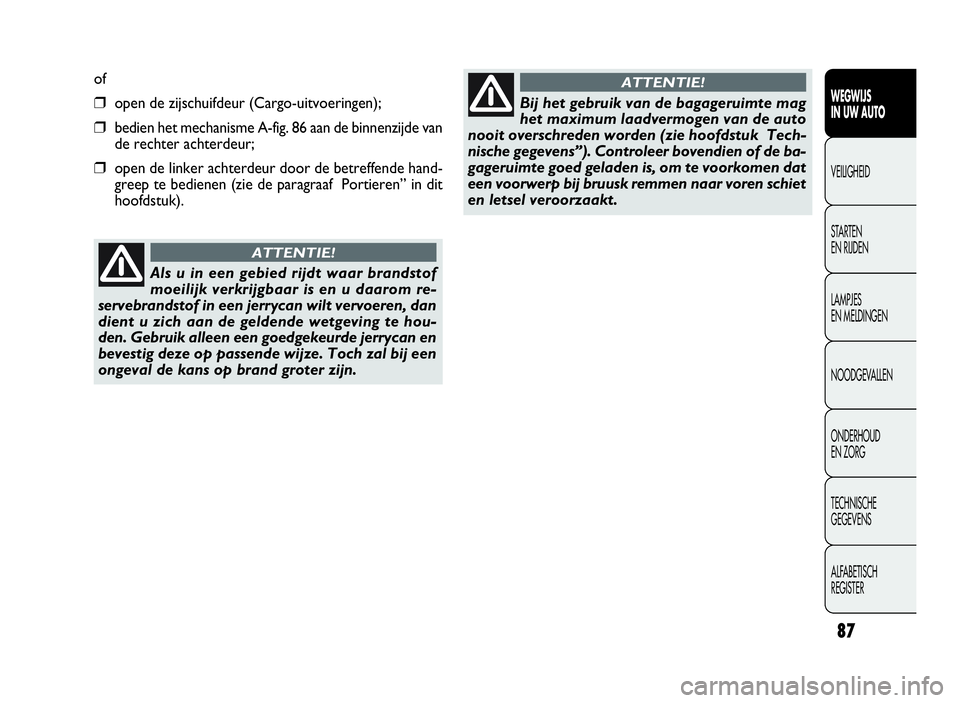

of
❒open de zijschuifdeur (Cargo-uitvoeringen);
❒bedien het mechanisme A-fig. 86 aan de binnenzijde van
de rechter achterdeur;
❒open de linker achterdeur door de betreffende hand-
greep te bedienen (zie de paragraaf Portieren” in dit
hoofdstuk).
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Als u in een gebied rijdt waar brandstof
moeilijk verkrijgbaar is en u daarom re-
servebrandstof in een jerrycan wilt vervoeren, dan
dient u zich aan de geldende wetgeving te hou-
den. Gebruik alleen een goedgekeurde jerrycan en
bevestig deze op passende wijze. Toch zal bij een
ongeval de kans op brand groter zijn.
ATTENTIE!
Bij het gebruik van de bagageruimte mag
het maximum laadvermogen van de auto
nooit overschreden worden (zie hoofdstuk Tech-
nische gegevens”). Controleer bovendien of de ba-
gageruimte goed geladen is, om te voorkomen dat
een voorwerp bij bruusk remmen naar voren schiet
en letsel veroorzaakt.
ATTENTIE!
035-114 DOBLO LUM 2e NL 28-05-2010 9:21 Pagina 87

F0V0136mfig. 87F0V0137mfig. 88

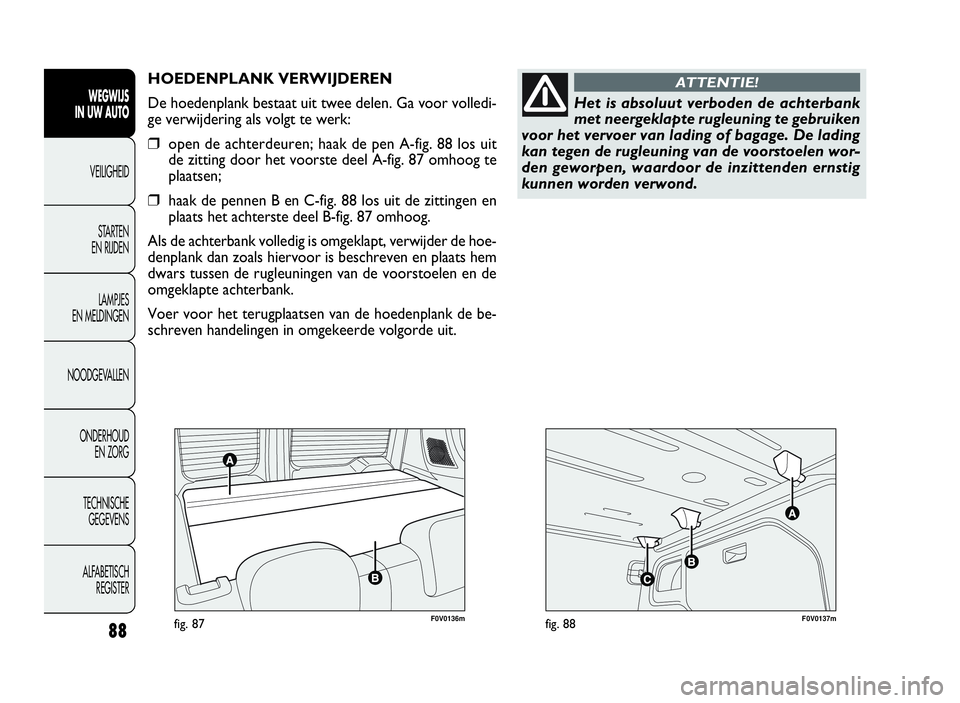

HOEDENPLANK VERWIJDEREN
De hoedenplank bestaat uit twee delen. Ga voor volledi-
ge verwijdering als volgt te werk:
❒open de achterdeuren; haak de pen A-fig. 88 los uit
de zitting door het voorste deel A-fig. 87 omhoog te
plaatsen;
❒haak de pennen B en C-fig. 88 los uit de zittingen en
plaats het achterste deel B-fig. 87 omhoog.
Als de achterbank volledig is omgeklapt, verwijder de hoe-
denplank dan zoals hiervoor is beschreven en plaats hem
dwars tussen de rugleuningen van de voorstoelen en de
omgeklapte achterbank.
Voer voor het terugplaatsen van de hoedenplank de be-
schreven handelingen in omgekeerde volgorde uit.
88
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Het is absoluut verboden de achterbank
met neergeklapte rugleuning te gebruiken
voor het vervoer van lading of bagage. De lading
kan tegen de rugleuning van de voorstoelen wor-
den geworpen, waardoor de inzittenden ernstig
kunnen worden verwond.
ATTENTIE!
035-114 DOBLO LUM 2e NL 28-05-2010 9:21 Pagina 88

89
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0V0127mfig. 89a
BAGAGERUIMTE VERGROTEN
Ga als volgt te werk:
❒open de achterdeuren en verwijder de hoedenplank
(zie de vorige paragraaf);
❒laat de hoofdsteunen van de achterbank geheel zakken;
❒plaats de veiligheidsgordel opzij en controleer of de
gordel niet gespannen is of gedraaid zit;
❒trek de borghendel A-fig. 89a van de rugleuning om-
hoog en kantel de rugleuning naar voren, zodat een
vlakke laadvloer ontstaat. Als de borghendel omhoog
staat, is er een rode band” zichtbaar.
❒om de laadruimte verder te vergroten moet hendel
B-fig. 89b aan de zijkant van de zitting omhoog worden
getrokken, waarna de zitting automatisch omhoog-
komt, en de zitting en de rugleuning met de hand vol-
ledig naar voren worden geklapt fig. 89c.
F0V0203mfig. 89c
B
F0V0202mfig. 89b
035-114 DOBLO LUM 2e NL 28-05-2010 9:21 Pagina 89
