FIAT DOBLO COMBI 2010 Brugs- og vedligeholdelsesvejledning (in Danish)

190
F0V0051mfig. 179
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
STA R T
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
Inden slæbningen påbegyndes, skal man
dreje tændingsnøglen til position MAR og
tilbage til position STOP uden at trække den ud.
Hvis tændingsnøglen trækkes ud, træder ratlåsen
automatisk i funktion, hvorved det bliver umuligt
at styre bilen.
ADVARSEL
Rens gevindtappen omhyggeligt inden
trækøjet skrues på. Overbevis dig om at
trækøjet er spændt i bund inden slæbningen påbe-
gyndes.
Start aldrig motoren mens bilen er under slæbning.
ADVARSEL
Under slæbningen skal man være op-
mærksom på at man ikke har bremsefor-
stærkeren og servostyringen til rådighed. Der
kræves derfor større kraft til betjening af brem-
sepedalen og rattet. Anvend ikke elastiske tove til
slæbning og undgå ryk. Overbevis dig om at slæbe-
grejets forbindelsesled til bilen ikke kan komme
i berøring med bilens komponenter og beskadige
disse. Slæbning skal ske i overensstemmelse med
særlige bestemmelser i færdselsloven hvad angår
både kørslen og det anvendte udstyr. Start aldrig
motoren mens bilen er under slæbning.
ADVARSEL
Trækøjerne både foran og bagtil må kun an-
vendes til slæbning på plan vej. Det er til-
ladt at slæbe over korte afstande ved brug
af udstyr, som er i overensstemmelse med færd-
selsloven (stiv stang), samt flytning af bilen på plan
vej for at klargøre den til slæbning eller transport
med kranvogn. Trækøjerne MÅ IKKE bruges til
bjærgningsoperationer på bilen udenfor vejbanen,
eller ved forhindringer og/eller slæbning ved hjælp
af tove eller andre anordninger som ikke er stive.
Når ovennævnte betingelser overholdes, skal
slæbningen ske med to biler (den der trækker og den
der trækkes), der er stillet mest muligt på samme
midterlinje.
155-190 DOBLO LUM DA 2e 26-05-2010 15:00 Pagina 190

191
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
STA R T
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
VEDLIGEHOLDELSE OG PLEJE
PLANMÆSSIG VEDLIGEHOLDELSE
Korrekt vedligeholdelse er afgørende for at sikre bilen
en lang levetid i optimal stand.
Fiat har derfor opstillet en vedligeholdelsesplan omfattende
en række kontrol- og vedligeholdelsesarbejder der er for-
delt på eftersyn hver 30.000/35.000 km (afhængigt af ver-
sionerne) eller mindst en gang om året.
Vedligeholdelsesplanen dækker imidlertid ikke bilens ved-
ligeholdelsesbehov fuldt ud. Både i den første tid frem til
eftersynet ved 30.000/35.000 km og i perioderne mellem
eftersynene har bilen behov for almindeligt tilsyn som for
eksempel systematisk kontrol og genoprettelse af væskes-
tande, dæktryk etc.VIGTIGT! Eftersynene iflg. vedligeholdelsesplanen er fo-
reskrevet af producenten. Undladelse af at lade dem ud-
føre kan medføre bortfald af garantien.
Arbejderne iflg. vedligeholdelsesplanen udføres af alle
værksteder inden for Fiats servicenet.
Hvis der under udførelsen af de enkelte arbejder konsta-
teres behov for yderligere udskiftninger eller reparatio-
ner, vil disse kun blive udført med kundens tilladelse.
VIGTIGT! I tilfælde af mindre uregelmæssigheder ved bi-
lens funktion anbefales det at henvende sig til Fiats servi-
cenet med det samme og ikke afvente næste eftersyn.
Hvis bilen ofte anvendes til kørsel med anhænger, skal ved-
ligeholdelseseftersynene foretages med kortere interval.
191-218 DOBLO LUM DA 2e 26-05-2010 15:17 Pagina 191

192
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
STA R T
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●
●●●●●●
●●●●●●
●●
●●
●●●●●●
●●●●●●

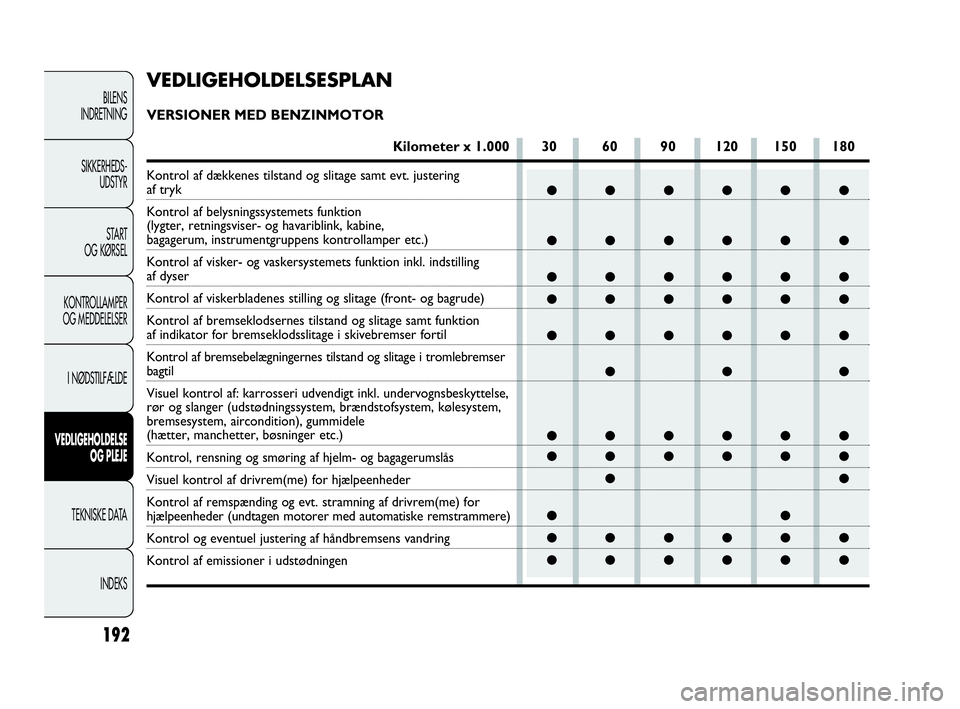

VEDLIGEHOLDELSESPLAN
VERSIONER MED BENZINMOTOR
Kilometer x 1.000 30 60 90 120 150 180
Kontrol af dækkenes tilstand og slitage samt evt. justering af tryk
Kontrol af belysningssystemets funktion
(lygter, retningsviser- og havariblink, kabine,
bagagerum, instrumentgruppens kontrollamper etc.)
Kontrol af visker- og vaskersystemets funktion inkl. indstilling
af dyser
Kontrol af viskerbladenes stilling og slitage (front- og bagrude)
Kontrol af bremseklodsernes tilstand og slitage samt funktion
af indikator for bremseklodsslitage i skivebremser fortil
Kontrol af bremsebelægningernes tilstand og slitage i tromlebremser
bagtil
Visuel kontrol af: karrosseri udvendigt inkl. undervognsbeskyttelse,
rør og slanger (udstødningssystem, brændstofsystem, kølesystem,
bremsesystem, aircondition), gummidele
(hætter, manchetter, bøsninger etc.)
Kontrol, rensning og smøring af hjelm- og bagagerumslås
Visuel kontrol af drivrem(me) for hjælpeenheder
Kontrol af remspænding og evt. stramning af drivrem(me) for
hjælpeenheder (undtagen motorer med automatiske remstrammere)
Kontrol og eventuel justering af håndbremsens vandring
Kontrol af emissioner i udstødningen
191-218 DOBLO LUM DA 2e 26-05-2010 15:17 Pagina 192

193
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
STA R T
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
●●
●●●●●●
●
●
●●●
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●
●●●●●●

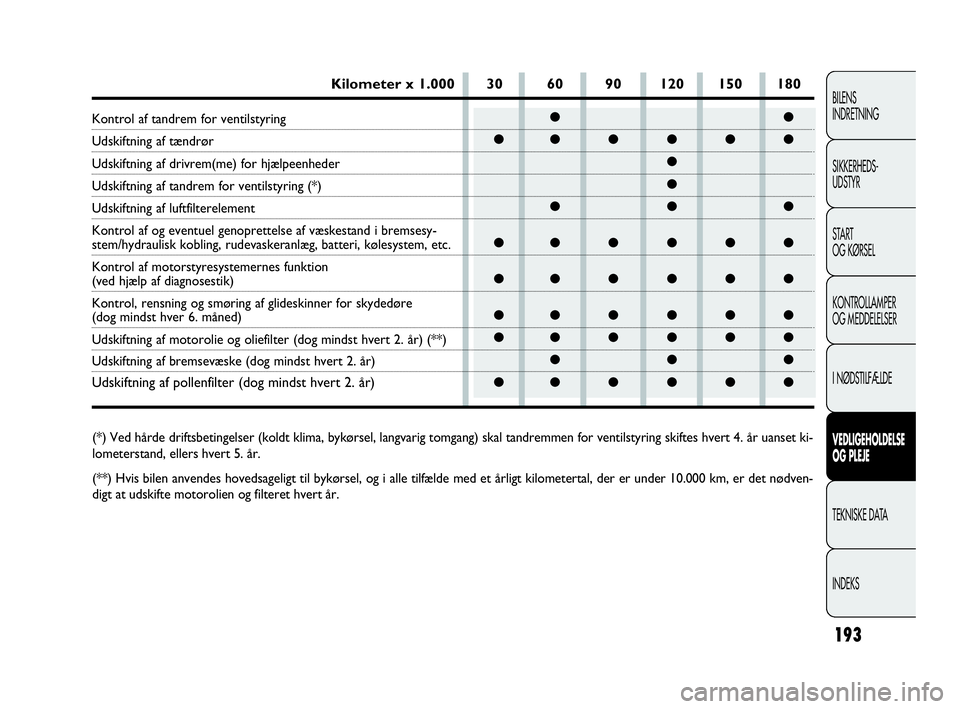

Kilometer x 1.000 30 60 90 120 150 180
Kontrol af tandrem for ventilstyring
Udskiftning af tændrør
Udskiftning af drivrem(me) for hjælpeenheder
Udskiftning af tandrem for ventilstyring (*)
Udskiftning af luftfilterelement
Kontrol af og eventuel genoprettelse af væskestand i bremsesy-
stem/hydraulisk kobling, rudevaskeranlæg, batteri, kølesystem, etc.
Kontrol af motorstyresystemernes funktion
(ved hjælp af diagnosestik)
Kontrol, rensning og smøring af glideskinner for skydedøre
(dog mindst hver 6. måned)
Udskiftning af motorolie og oliefilter (dog mindst hvert 2. år) (**)
Udskiftning af bremsevæske (dog mindst hvert 2. år)
Udskiftning af pollenfilter (dog mindst hvert 2. år)
(*) Ved hårde driftsbetingelser (koldt klima, bykørsel, langvarig tomgang) skal tandremmen for ventilstyring skiftes hvert 4. år uanset ki-
lometerstand, ellers hvert 5. år.
(**) Hvis bilen anvendes hovedsageligt til bykørsel, og i alle tilfælde med et årligt kilometertal, der er under 10.000 km, er det nødven-
digt at udskifte motorolien og filteret hvert år.
191-218 DOBLO LUM DA 2e 26-05-2010 15:17 Pagina 193

194
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
STA R T
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●
●●●●●●
●●●●●●
●●●●●●
●●
●●●●●●
●●
●●●●●●

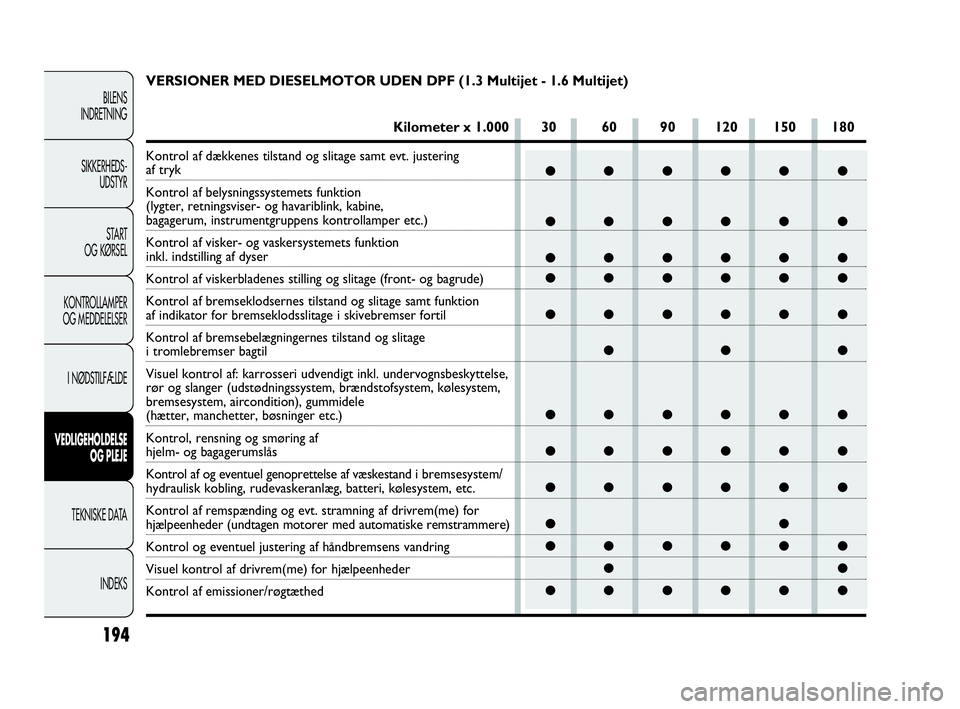

VERSIONER MED DIESELMOTOR UDEN DPF (1.3 Multijet - 1.6 Multijet)
Kilometer x 1.000 30 60 90 120 150 180
Kontrol af dækkenes tilstand og slitage samt evt. justering af tryk
Kontrol af belysningssystemets funktion
(lygter, retningsviser- og havariblink, kabine,
bagagerum, instrumentgruppens kontrollamper etc.)
Kontrol af visker- og vaskersystemets funktion
inkl. indstilling af dyser
Kontrol af viskerbladenes stilling og slitage (front- og bagrude)
Kontrol af bremseklodsernes tilstand og slitage samt funktion
af indikator for bremseklodsslitage i skivebremser fortil
Kontrol af bremsebelægningernes tilstand og slitage
i tromlebremser bagtil
Visuel kontrol af: karrosseri udvendigt inkl. undervognsbeskyttelse,
rør og slanger (udstødningssystem, brændstofsystem, kølesystem,
bremsesystem, aircondition), gummidele
(hætter, manchetter, bøsninger etc.)
Kontrol, rensning og smøring af
hjelm- og bagagerumslås
Kontrol af og eventuel genoprettelse af væskestand i bremsesystem/
hydraulisk kobling, rudevaskeranlæg, batteri, kølesystem, etc.
Kontrol af remspænding og evt. stramning af drivrem(me) for
hjælpeenheder (undtagen motorer med automatiske remstrammere)
Kontrol og eventuel justering af håndbremsens vandring
Visuel kontrol af drivrem(me) for hjælpeenheder
Kontrol af emissioner/røgtæthed
191-218 DOBLO LUM DA 2e 26-05-2010 15:17 Pagina 194

195
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
STA R T
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
●●●●●●
●●●●●●
●
●
●●●
●●●
●●●●●●
●●●
●●●●●●

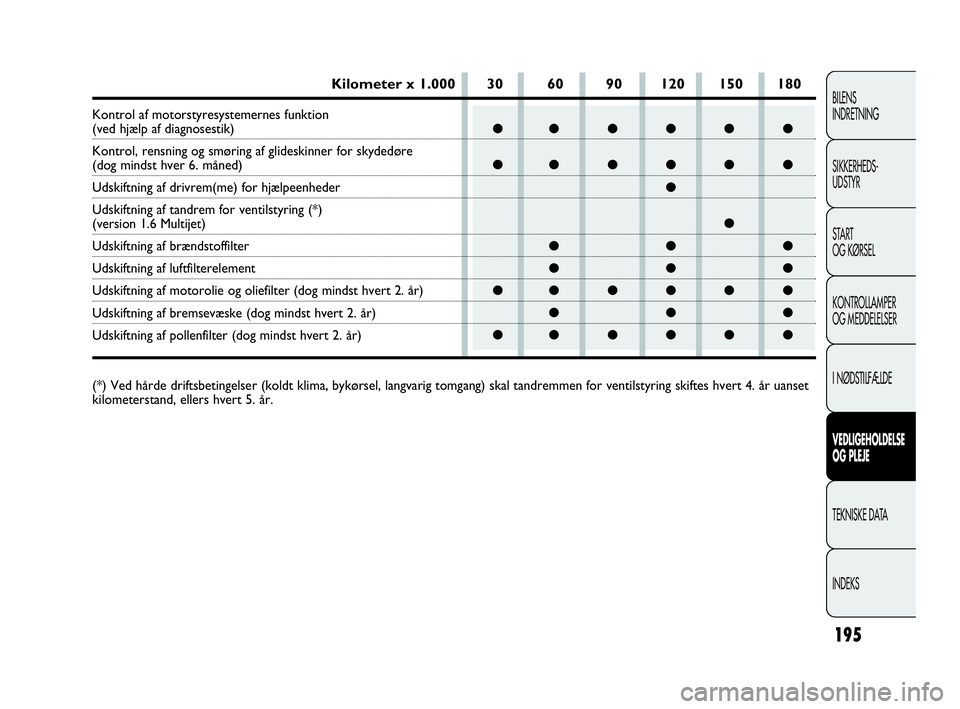

Kilometer x 1.000 30 60 90 120 150 180
Kontrol af motorstyresystemernes funktion (ved hjælp af diagnosestik)
Kontrol, rensning og smøring af glideskinner for skydedøre
(dog mindst hver 6. måned)
Udskiftning af drivrem(me) for hjælpeenheder
Udskiftning af tandrem for ventilstyring (*)
(version 1.6 Multijet)
Udskiftning af brændstoffilter
Udskiftning af luftfilterelement
Udskiftning af motorolie og oliefilter (dog mindst hvert 2. år)
Udskiftning af bremsevæske (dog mindst hvert 2. år)
Udskiftning af pollenfilter (dog mindst hvert 2. år)
(*) Ved hårde driftsbetingelser (koldt klima, bykørsel, langvarig tomgang) skal tandremmen for ventilstyring skiftes hvert 4. år uanset
kilometerstand, ellers hvert 5. år.
191-218 DOBLO LUM DA 2e 26-05-2010 15:17 Pagina 195

196
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
STA R T
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
● ●●●●
● ●●●●
● ●●●●
● ●●●●
● ●●●●
●●
● ●●●●
● ●●●●
● ●●●●
●●
● ●●●●
●●
● ●●●●

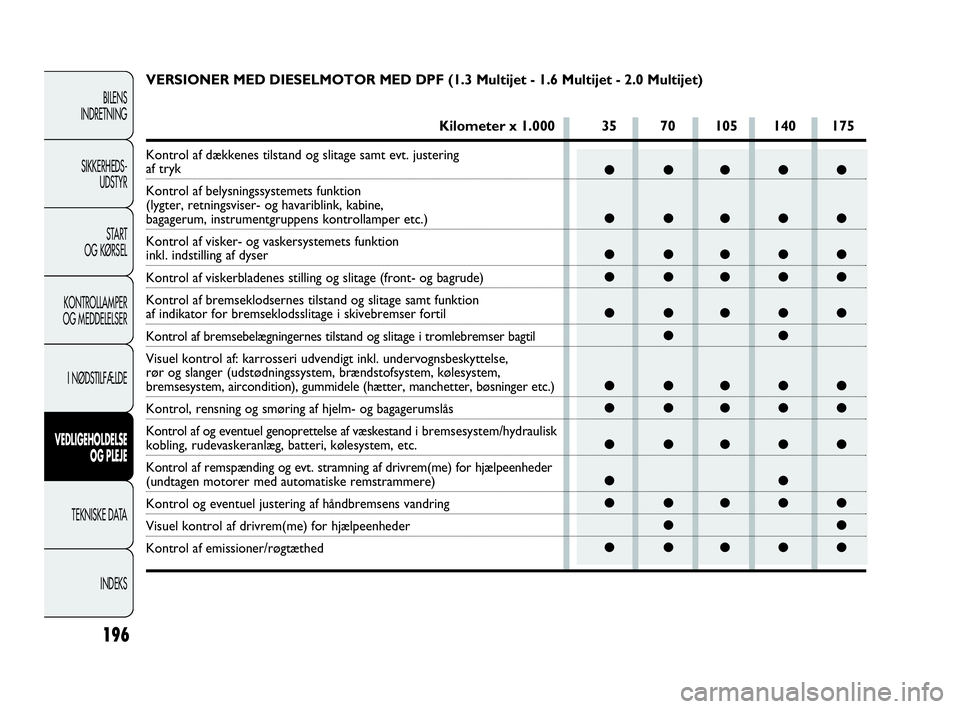

VERSIONER MED DIESELMOTOR MED DPF (1.3 Multijet - 1.6 Multijet - 2.0 Multijet)
Kilometer x 1.000 35 70 105 140 175
Kontrol af dækkenes tilstand og slitage samt evt. justering af tryk
Kontrol af belysningssystemets funktion
(lygter, retningsviser- og havariblink, kabine,
bagagerum, instrumentgruppens kontrollamper etc.)
Kontrol af visker- og vaskersystemets funktion
inkl. indstilling af dyser
Kontrol af viskerbladenes stilling og slitage (front- og bagrude)
Kontrol af bremseklodsernes tilstand og slitage samt funktion
af indikator for bremseklodsslitage i skivebremser fortil
Kontrol af bremsebelægningernes tilstand og slitage i tromlebremser bagtil
Visuel kontrol af: karrosseri udvendigt inkl. undervognsbeskyttelse,
rør og slanger (udstødningssystem, brændstofsystem, kølesystem,
bremsesystem, aircondition), gummidele (hætter, manchetter, bøsninger etc.)
Kontrol, rensning og smøring af hjelm- og bagagerumslås
Kontrol af og eventuel genoprettelse af væskestand i bremsesystem/hydraulisk
kobling, rudevaskeranlæg, batteri, kølesystem, etc.
Kontrol af remspænding og evt. stramning af drivrem(me) for hjælpeenheder
(undtagen motorer med automatiske remstrammere)
Kontrol og eventuel justering af håndbremsens vandring
Visuel kontrol af drivrem(me) for hjælpeenheder
Kontrol af emissioner/røgtæthed
191-218 DOBLO LUM DA 2e 26-05-2010 15:17 Pagina 196

197
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
STA R T
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

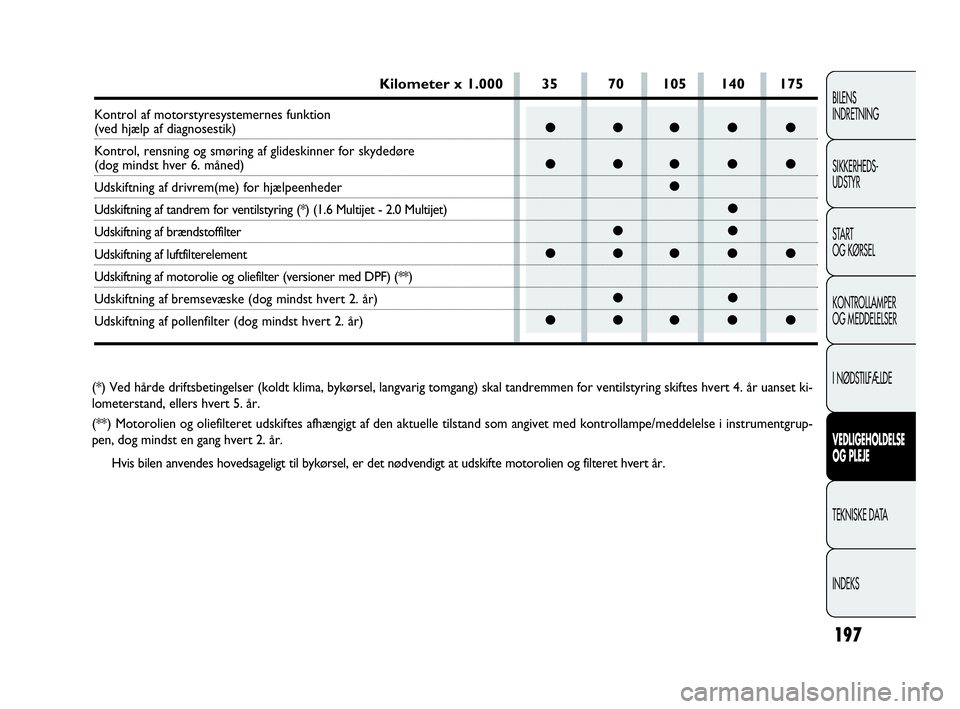

(*) Ved hårde driftsbetingelser (koldt klima, bykørsel, langvarig tomgang) skal tandremmen for ventilstyring skiftes hvert 4. år uanset ki-
lometerstand, ellers hvert 5. år.
(**) Motorolien og oliefilteret udskiftes afhængigt af den aktuelle tilstand som angivet med kontrollampe/meddelelse i instrumentgrup-
pen, dog mindst en gang hvert 2. år.
Hvis bilen anvendes hovedsageligt til bykørsel, er det nødvendigt at udskifte motorolien og filteret hvert år.
● ●●●●
● ●●●●
●
●
●●
● ●●●●
●●
● ●●●●
Kilometer x 1.000 35 70 105 140 175
Kontrol af motorstyresystemernes funktion (ved hjælp af diagnosestik)
Kontrol, rensning og smøring af glideskinner for skydedøre
(dog mindst hver 6. måned)
Udskiftning af drivrem(me) for hjælpeenheder
Udskiftning af tandrem for ventilstyring (*) (1.6 Multijet - 2.0 Multijet)
Udskiftning af brændstoffilter
Udskiftning af luftfilterelement
Udskiftning af motorolie og oliefilter (versioner med DPF) (**)
Udskiftning af bremsevæske (dog mindst hvert 2. år)
Udskiftning af pollenfilter (dog mindst hvert 2. år)
191-218 DOBLO LUM DA 2e 26-05-2010 15:17 Pagina 197

198

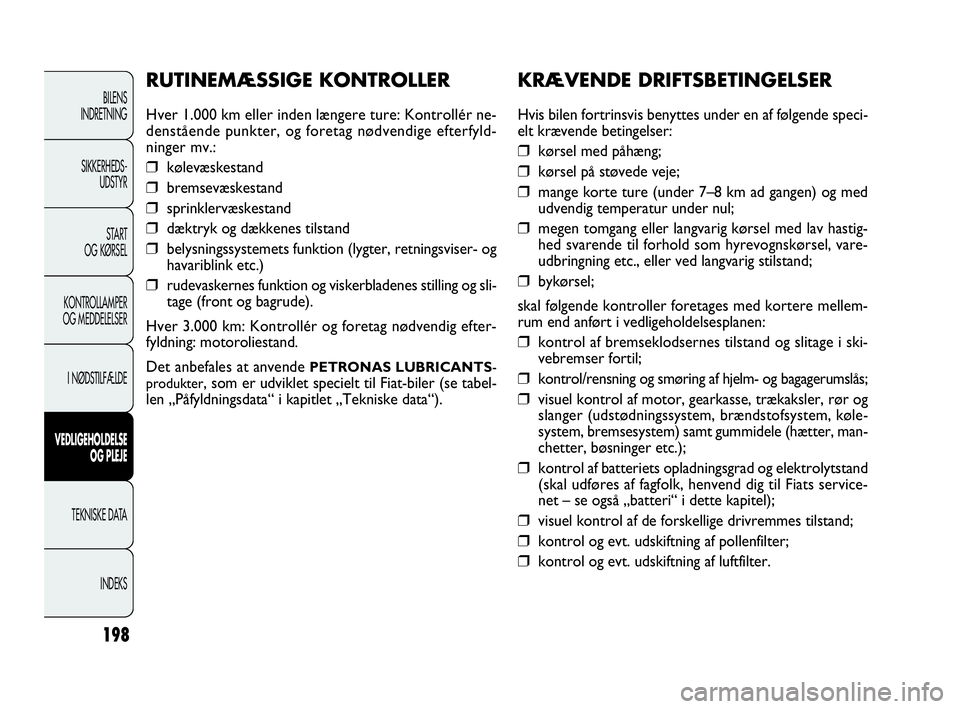

KRÆVENDE DRIFTSBETINGELSER
Hvis bilen fortrinsvis benyttes under en af følgende speci-
elt krævende betingelser:
❒ kørsel med påhæng;
❒ kørsel på støvede veje;
❒ mange korte ture (under 7–8 km ad gangen) og med
udvendig temperatur under nul;
❒ megen tomgang eller langvarig kørsel med lav hastig-
hed svarende til forhold som hyrevognskørsel, vare-
udbringning etc., eller ved langvarig stilstand;
❒ bykørsel;
skal følgende kontroller foretages med kortere mellem-
rum end anført i vedligeholdelsesplanen:
❒ kontrol af bremseklodsernes tilstand og slitage i ski-
vebremser fortil;
❒ kontrol/rensning og smøring af hjelm- og bagagerumslås;
❒ visuel kontrol af motor, gearkasse, trækaksler, rør og
slanger (udstødningssystem, brændstofsystem, køle-
system, bremsesystem) samt gummidele (hætter, man-
chetter, bøsninger etc.);
❒ kontrol af batteriets opladningsgrad og elektrolytstand
(skal udføres af fagfolk, henvend dig til Fiats service-
net – se også „batteri“ i dette kapitel);
❒ visuel kontrol af de forskellige drivremmes tilstand;
❒ kontrol og evt. udskiftning af pollenfilter;
❒ kontrol og evt. udskiftning af luftfilter.
RUTINEMÆSSIGE KONTROLLER
Hver 1.000 km eller inden længere ture: Kontrollér ne-
denstående punkter, og foretag nødvendige efterfyld-
ninger mv.:
❒ kølevæskestand
❒ bremsevæskestand
❒ sprinklervæskestand
❒ dæktryk og dækkenes tilstand
❒ belysningssystemets funktion (lygter, retningsviser- og
havariblink etc.)
❒ rudevaskernes funktion og viskerbladenes stilling og sli-
tage (front og bagrude).
Hver 3.000 km: Kontrollér og foretag nødvendig efter-
fyldning: motoroliestand.
Det anbefales at anvende
PETRONAS LUBRICANTS-
produkter
, som er udviklet specielt til Fiat-biler (se tabel-
len „Påfyldningsdata“ i kapitlet „Tekniske data“).
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
STA R T
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
191-218 DOBLO LUM DA 2e 26-05-2010 15:17 Pagina 198

199
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
STA R T
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

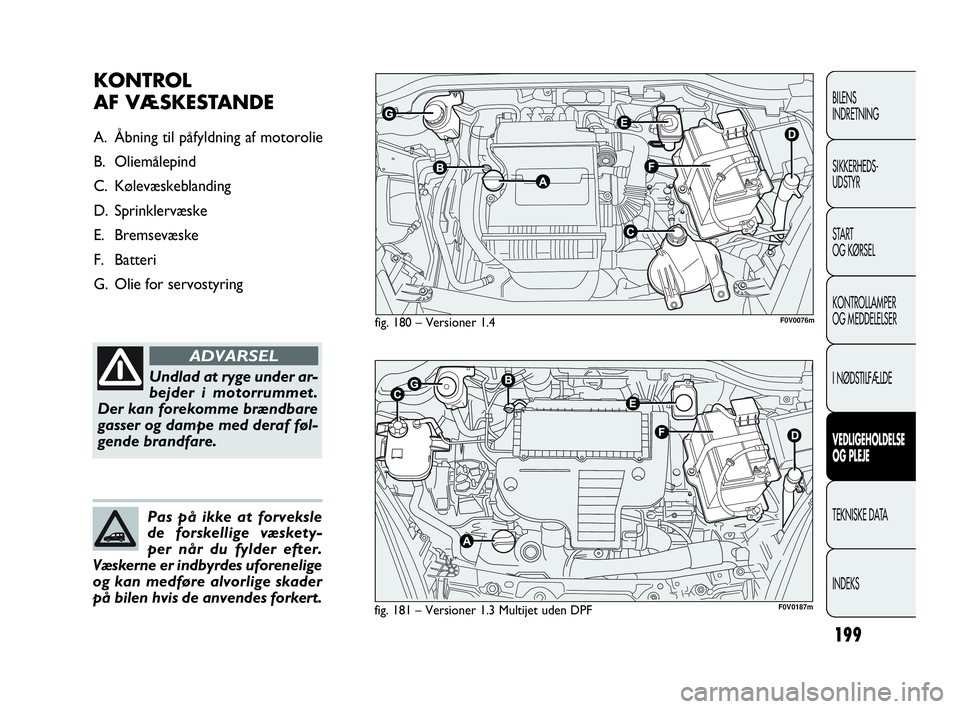

fig. 180 – Versioner 1.4
fig. 181 – Versioner 1.3 Multijet uden DPFF0V0076m
F0V0187m
KONTROL
AF VÆSKESTA NDE
A. Åbning til påfyldning af motorolie
B. Oliemålepind
C. Kølevæskeblanding
D. Sprinklervæske
E. Bremsevæske
F. Batteri
G. Olie for servostyring
Undlad at ryge under ar-
bejder i motorrummet.
Der kan forekomme brændbare
gasser og dampe med deraf føl-
gende brandfare.
ADVARSEL
Pas på ikke at forveksle
de forskellige væskety-
per når du fylder efter.
Væskerne er indbyrdes uforenelige
og kan medføre alvorlige skader
på bilen hvis de anvendes forkert.
191-218 DOBLO LUM DA 2e 26-05-2010 15:17 Pagina 199
