PÆRETYPER fig. 149
Der anvendes forskellige typer af pærer i bilen:
A Pærer med glaskilesokkel: Er trykket på plads og af-
monteres ved at man trækker dem ud.
B Pærer med bajonetsokkel: Afmonteres ved at man tryk-
ker dem let ind og drejer dem mod uret hvorefter de
kan tages ud.
C Pinolpærer: Afmonteres ved at man gør dem fri af kon-
taktpunkterne i lamellerne.
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
STA R T
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
D Halogenpærer: Kan fjernes, når clipsen der holder dem,
hægtes ud af indgreb.
E Halogenpærer: Kan fjernes, når clipsen der holder dem,
hægtes ud af indgreb.
155-190 DOBLO LUM DA 2e 26-05-2010 14:59 Pagina 170

171
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
STA R T
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

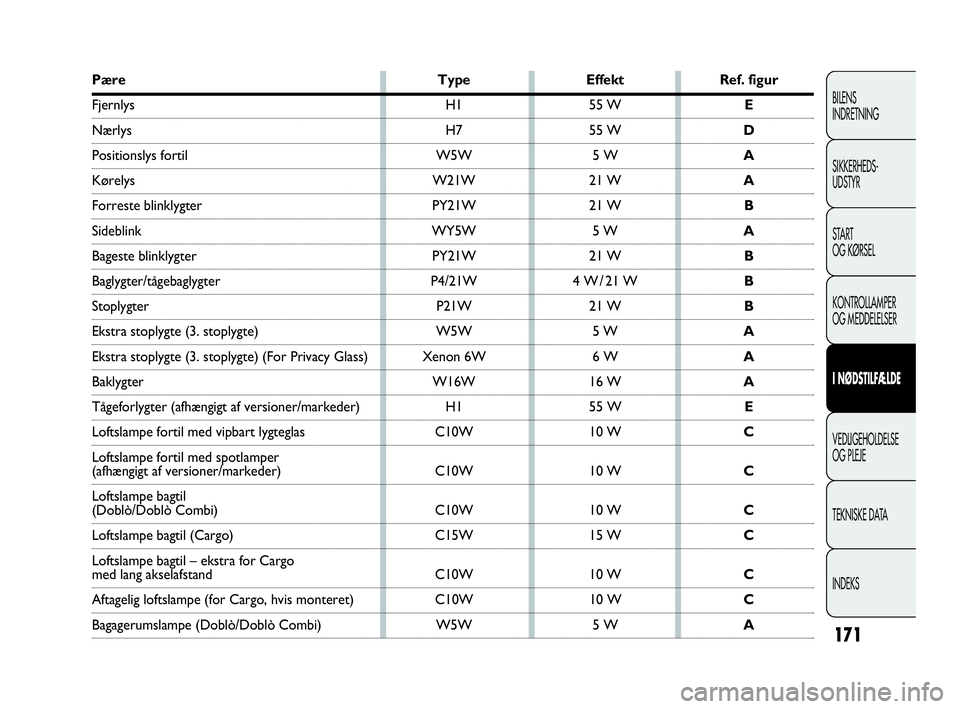

Pære Type Effekt Ref. figur
Fjernlys H1 55 W E
Nærlys H7 55 WD
Positionslys fortil W5W 5 WA
Kørelys W21W 21 WA
Forreste blinklygter PY21W 21 WB
Sideblink WY5W 5 WA
Bageste blinklygter PY21W 21 WB
Baglygter/tågebaglygter P4/21W 4 W / 21 WB
Stoplygter P21W 21 WB
Ekstra stoplygte (3. stoplygte) W5W 5 WA
Ekstra stoplygte (3. stoplygte) (For Privacy Glass) Xenon 6W 6 WA
Baklygter W16W 16 WA
Tågeforlygter (afhængigt af versioner/markeder) H1 55 WE
Loftslampe fortil med vipbart lygteglas C10W 10 WC
Loftslampe fortil med spotlamper
(afhængigt af versioner/markeder) C10W 10 WC
Loftslampe bagtil
(Doblò/Doblò Combi) C10W 10 WC
Loftslampe bagtil (Cargo) C15W 15 WC
Loftslampe bagtil – ekstra for Cargo
med lang akselafstand C10W 10 WC
Aftagelig loftslampe (for Cargo, hvis monteret) C10W 10 WC
Bagagerumslampe (Doblò/Doblò Combi) W5W 5 WA
155-190 DOBLO LUM DA 2e 26-05-2010 14:59 Pagina 171

172
F0V0028mfig. 150F0V0029mfig. 151
UDSKIFTNING AF UDVENDIG PÆRE
Angående type og effekt af de forskellige pærer, se „Ud-
skiftning af en pære“ i det foregående.

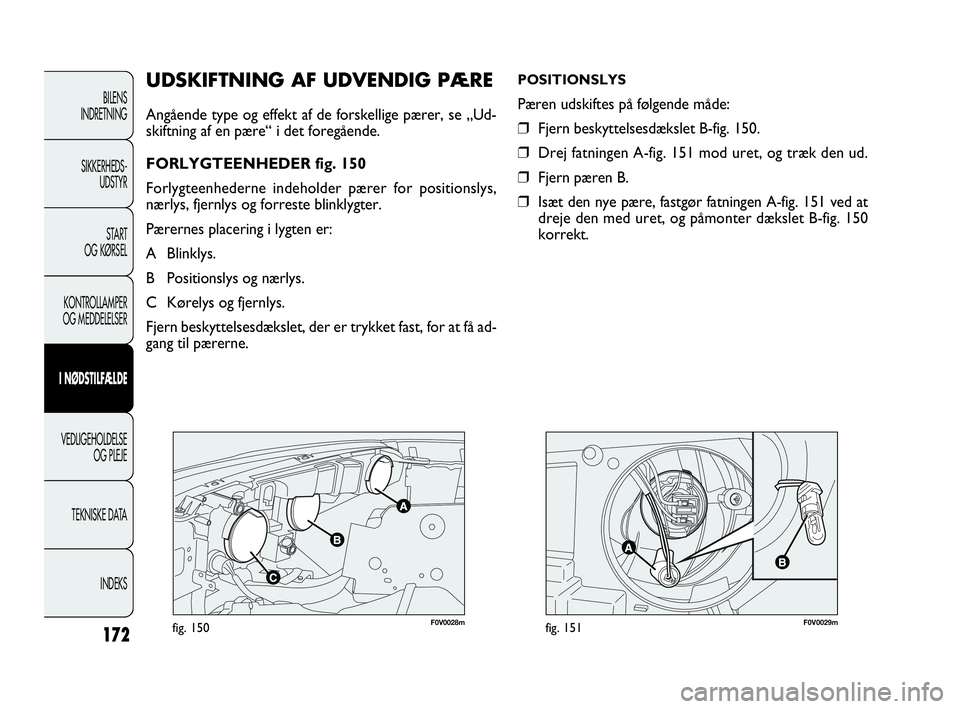

FORLYGTEENHEDER fig. 150
Forlygteenhederne indeholder pærer for positionslys,
nærlys, fjernlys og forreste blinklygter.
Pærernes placering i lygten er:
A Blinklys.
B Positionslys og nærlys.
C Kørelys og fjernlys.
Fjern beskyttelsesdækslet, der er trykket fast, for at få ad-
gang til pærerne.
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
STA R T
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
POSITIONSLYS
Pæren udskiftes på følgende måde:
❒Fjern beskyttelsesdækslet B-fig. 150.
❒Drej fatningen A-fig. 151 mod uret, og træk den ud.
❒Fjern pæren B.
❒Isæt den nye pære, fastgør fatningen A-fig. 151 ved at
dreje den med uret, og påmonter dækslet B-fig. 150
korrekt.
155-190 DOBLO LUM DA 2e 26-05-2010 14:59 Pagina 172

173
F0V0030mfig. 152F0V0031mfig. 153
BLINKLYGTER
Fortil
Pæren udskiftes på følgende måde:
❒Fjern beskyttelsesdækslet A-fig. 150.
❒Drej fatningen C-fig. 153 mod uret, og træk den ud.
❒Fjern pæren B-fig. 153 ved at trykke let på den og dre-
je den mod uret.
❒Udskift pæren, påmonter fatningen C ved at dreje den
mod uret, og sikre at den sidder korrekt.
❒Påmonter beskyttelsesdækslet A-fig. 150.
Sideblink
VIGTIGT! Henvend dig til Fiats servicenet angående ud-
skiftning af sideblink, der er placeret inde i det venstre si-
despejl. NÆRLYS

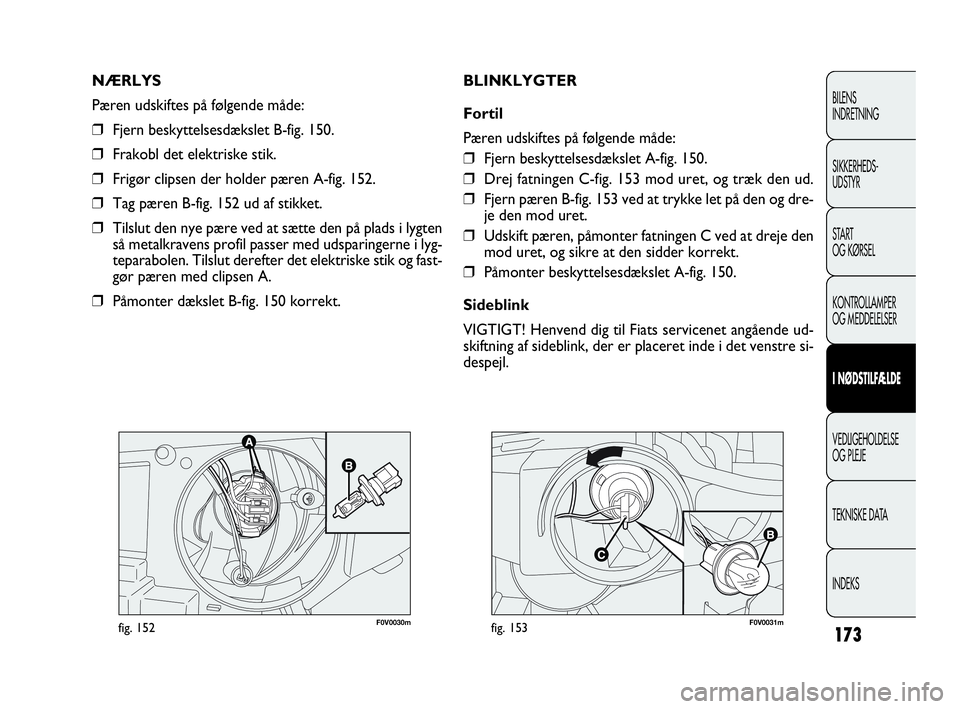

Pæren udskiftes på følgende måde:
❒Fjern beskyttelsesdækslet B-fig. 150.
❒Frakobl det elektriske stik.
❒Frigør clipsen der holder pæren A-fig. 152.
❒Tag pæren B-fig. 152 ud af stikket.
❒Tilslut den nye pære ved at sætte den på plads i lygten
så metalkravens profil passer med udsparingerne i lyg-
teparabolen. Tilslut derefter det elektriske stik og fast-
gør pæren med clipsen A.
❒Påmonter dækslet B-fig. 150 korrekt.
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
STA R T
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
155-190 DOBLO LUM DA 2e 26-05-2010 14:59 Pagina 173

174
F0V0032mfig. 154F0V0033mfig. 155
KØRELYS
Pæren udskiftes på følgende måde:
❒Fjern beskyttelsesdækslet C-fig. 150.
❒Drej fatningen E-fig. 155 mod uret, og træk den ud.
❒Fjern pæren, der er trykket fast.
❒Udskift pæren, påmonter fatningen E ved at dreje den
mod uret, og sikre at den sidder korrekt.
❒Påmonter beskyttelsesdækslet C-fig. 150.
TÅGEFORLYGTER
(afhængigt af versioner/markeder)
VIGTIGT! Henvend dig til Fiats servicenet angående ud-

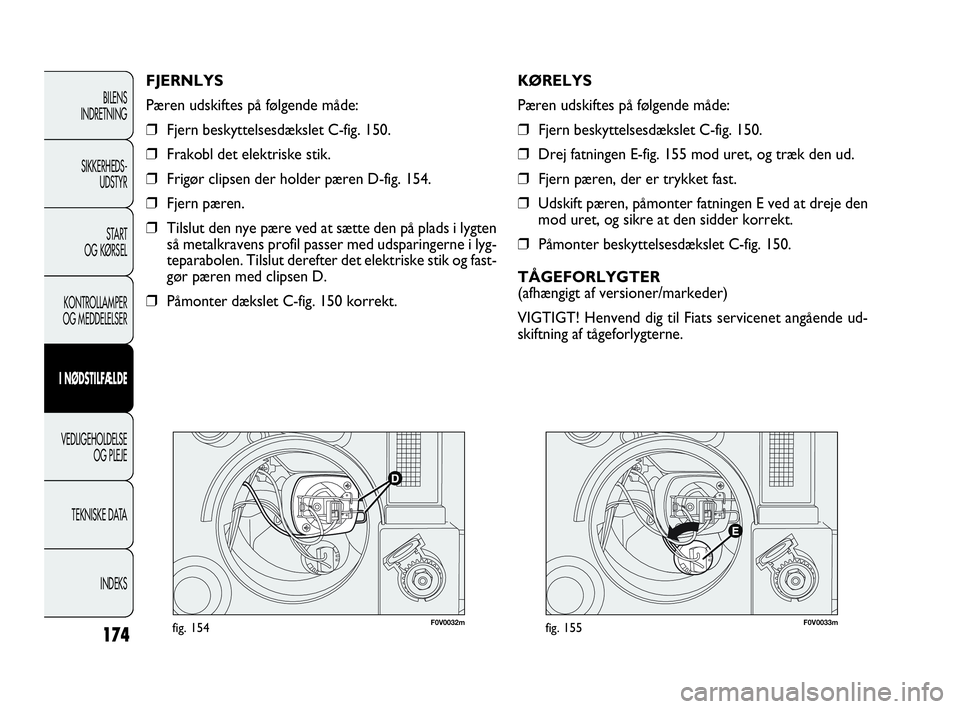

skiftning af tågeforlygterne. FJERNLYS
Pæren udskiftes på følgende måde:
❒Fjern beskyttelsesdækslet C-fig. 150.
❒Frakobl det elektriske stik.
❒Frigør clipsen der holder pæren D-fig. 154.
❒Fjern pæren.
❒Tilslut den nye pære ved at sætte den på plads i lygten
så metalkravens profil passer med udsparingerne i lyg-
teparabolen. Tilslut derefter det elektriske stik og fast-
gør pæren med clipsen D.
❒Påmonter dækslet C-fig. 150 korrekt.
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
STA R T
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
155-190 DOBLO LUM DA 2e 26-05-2010 14:59 Pagina 174

175
For at få adgang til pærerne A – B – D – F skal de 4 skru-
er fjernes E-fig. 157 og fatningen trækkes ud. For at ud-
skifte pæren skal man trykke let på den og dreje den mod
uret („bajonet-fastgøring“), derefter trækkes den ud og

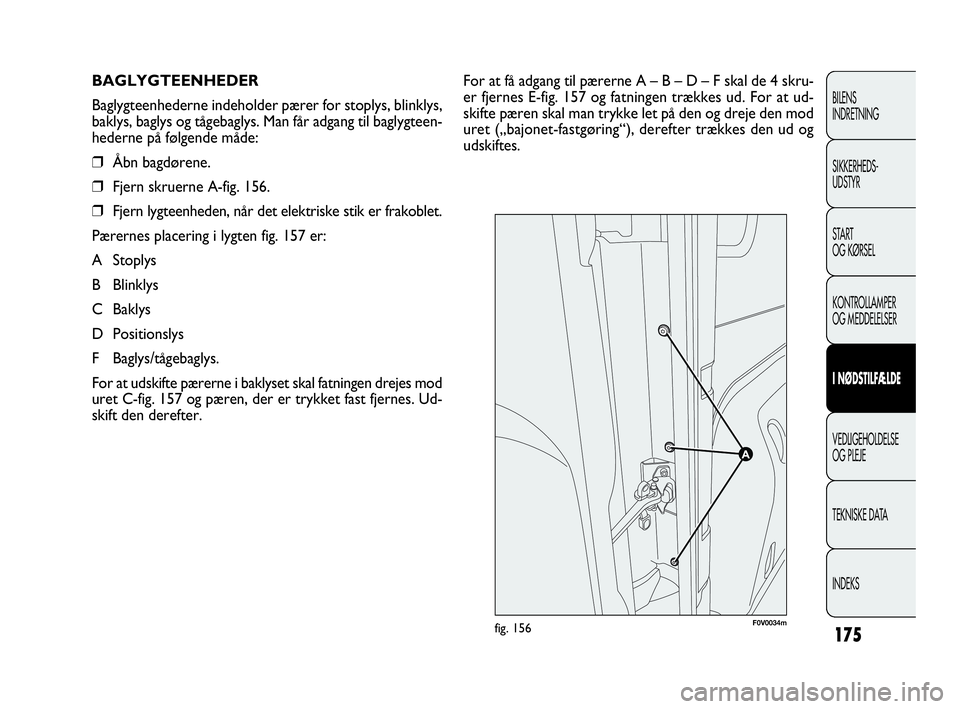

udskiftes. BAGLYGTEENHEDER
Baglygteenhederne indeholder pærer for stoplys, blinklys,
baklys, baglys og tågebaglys. Man får adgang til baglygteen-
hederne på følgende måde:
❒Åbn bagdørene.
❒Fjern skruerne A-fig. 156.
❒Fjern lygteenheden, når det elektriske stik er frakoblet.
Pærernes placering i lygten fig. 157 er:
A Stoplys
B Blinklys
C Baklys
D Positionslys
F Baglys/tågebaglys.
For at udskifte pærerne i baklyset skal fatningen drejes mod
uret C-fig. 157 og pæren, der er trykket fast fjernes. Ud-
skift den derefter.
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
STA R T
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
F0V0034mfig. 156
155-190 DOBLO LUM DA 2e 26-05-2010 14:59 Pagina 175

F0V0164mfig. 159a
F0V0163mfig. 158
176
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
STA R T
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

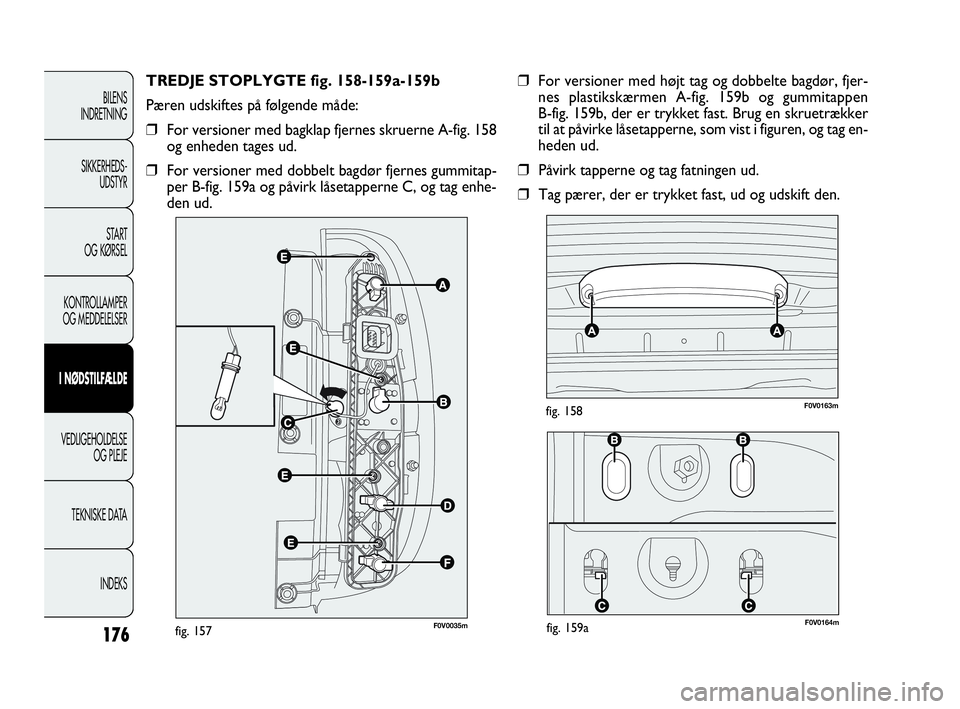

TREDJE STOPLYGTE fig. 158-159a-159b
Pæren udskiftes på følgende måde:
❒For versioner med bagklap fjernes skruerne A-fig. 158
og enheden tages ud.
❒For versioner med dobbelt bagdør fjernes gummitap-
per B-fig. 159a og påvirk låsetapperne C, og tag enhe-
den ud.❒For versioner med højt tag og dobbelte bagdør, fjer-
nes plastikskærmen A-fig. 159b og gummitappen
B-fig. 159b, der er trykket fast. Brug en skruetrækker
til at påvirke låsetapperne, som vist i figuren, og tag en-
heden ud.
❒Påvirk tapperne og tag fatningen ud.
❒Tag pærer, der er trykket fast, ud og udskift den.
F0V0035mfig. 157
155-190 DOBLO LUM DA 2e 26-05-2010 14:59 Pagina 176

177
F0V0037mfig. 161
F0V0179mfig. 160
F0V0231mfig. 159b

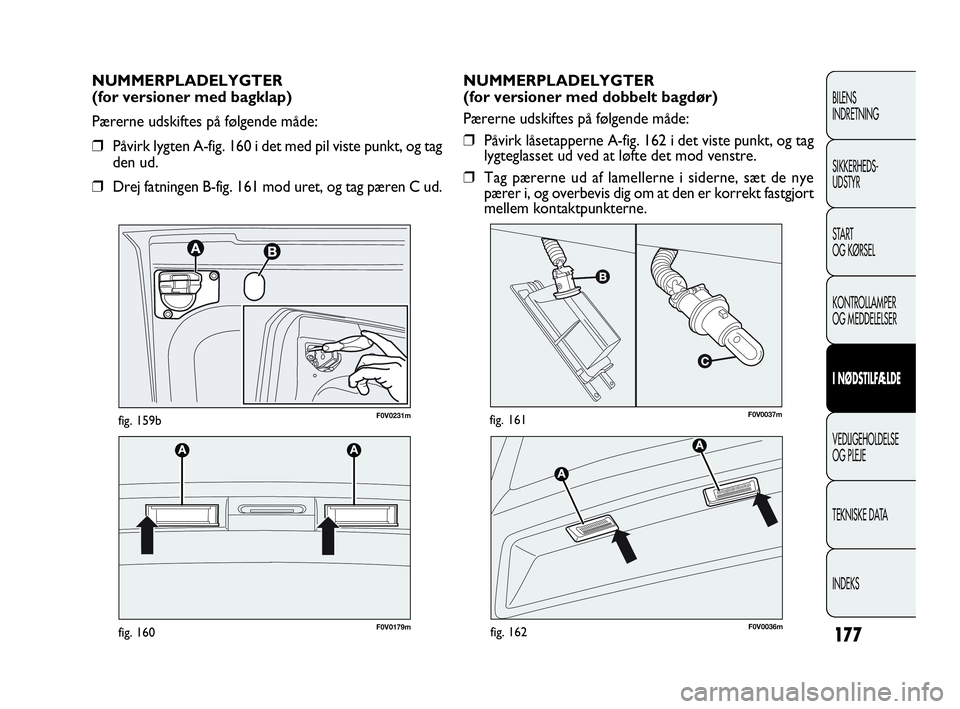

NUMMERPLADELYGTER
(for versioner med dobbelt bagdør)
Pærerne udskiftes på følgende måde:
❒Påvirk låsetapperne A-fig. 162 i det viste punkt, og tag
lygteglasset ud ved at løfte det mod venstre.
❒Tag pærerne ud af lamellerne i siderne, sæt de nye
pærer i, og overbevis dig om at den er korrekt fastgjort
mellem kontaktpunkterne. NUMMERPLADELYGTER
(for versioner med bagklap)
Pærerne udskiftes på følgende måde:
❒Påvirk lygten A-fig. 160 i det med pil viste punkt, og tag
den ud.
❒Drej fatningen B-fig. 161 mod uret, og tag pæren C ud.
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
STA R T
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
F0V0036mfig. 162
155-190 DOBLO LUM DA 2e 26-05-2010 14:59 Pagina 177

178
❒Åbn dækslet B-fig. 164 i pilens retning.
❒Tag pæren C-fig. 165 ud af lamellerne i siderne, sæt den
nye pære i, og overbevis dig om at den er korrekt fast-
gjort mellem kontaktpunkterne.
❒Luk dækslet, og tryk lampen fast i dens sæde i loftet.UDSKIFTNING AF INDVENDIG PÆRE
Angående type og effekt af de forskellige pærer, se „Ud-
skiftning af en pære“ i det foregående.
LOFTSLAMPE FORTIL
Loftslampe med vipbart lampeglas
Pæren udskiftes på følgende måde:
❒Lirk lampen A-fig. 163 ud i de med pil viste punkter.
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
STA R T
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
F0V0070mfig. 163F0V0072mfig. 165
F0V0071mfig. 164
155-190 DOBLO LUM DA 2e 26-05-2010 14:59 Pagina 178

179
❒Tag pærerne C ud af lamellerne i siderne, sæt de nye
pærer i, og overbevis dig om at de er korrekt fastgjort
mellem kontaktpunkterne.
❒Luk dækslet B-fig. 167, og tryk lampen A-fig. 166 fast
i dens sæde i loftet.
LOFTSLAMPE BAGTIL
Pæren udskiftes på følgende måde:
❒Lirk lampen A-fig. 168 ud i de med pil viste punkter.
❒Åbn dækslet B-fig. 169 i pilens retning.
❒Tag pæren C-fig. 170 ud af lamellerne i siderne, sæt den
nye pære i, og overbevis dig om at den er korrekt fast-
gjort mellem kontaktpunkterne.
❒Luk dækslet B-fig. 169, og tryk lampen fast i dens sæ-

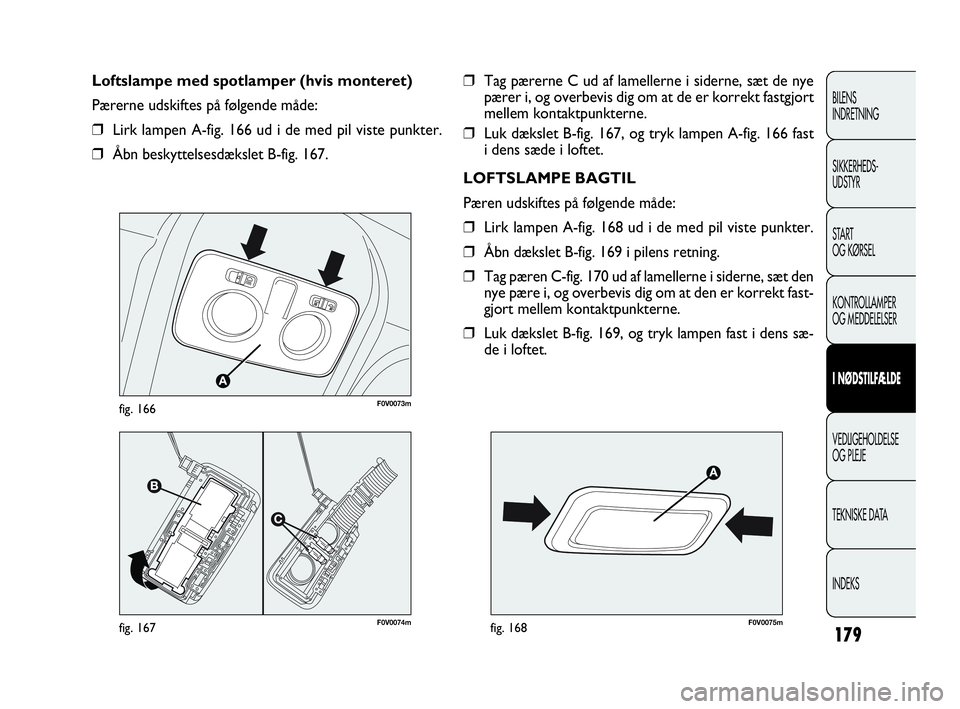

de i loftet. Loftslampe med spotlamper (hvis monteret)
