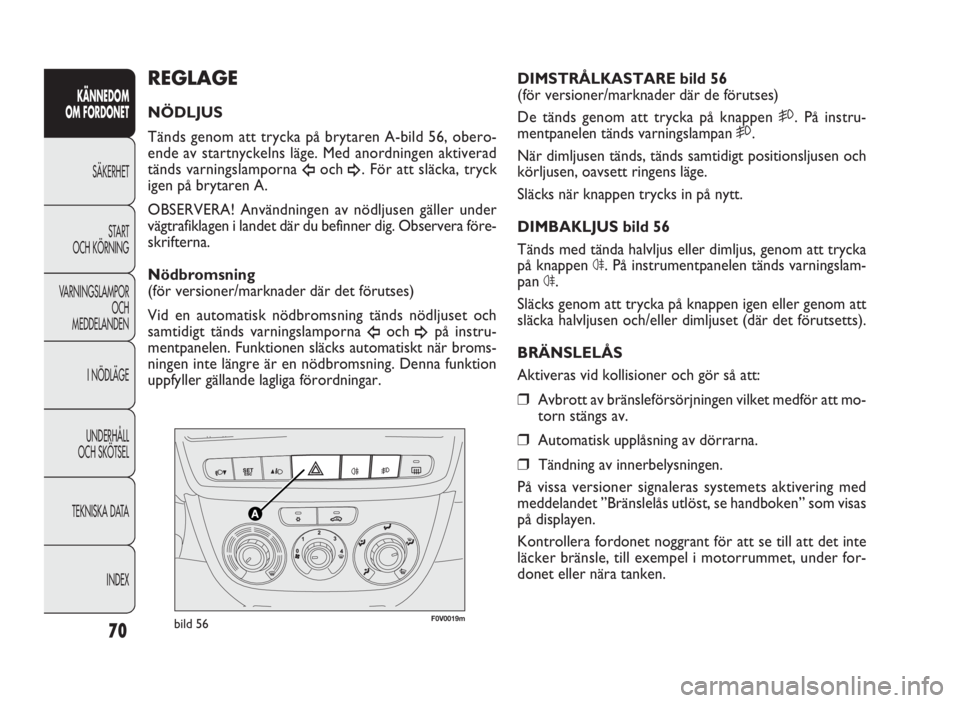

DIMSTRÅLKASTARE bild 56
(för versioner/marknader där de förutses)
De tänds genom att trycka på knappen 5. På instru-
mentpanelen tänds varningslampan 5.
När dimljusen tänds, tänds samtidigt positionsljusen och
körljusen, oavsett ringens läge.
Släcks när knappen trycks in på nytt.
DIMBAKLJUS bild 56
Tänds med tända halvljus eller dimljus, genom att trycka
på knappen
4. På instrumentpanelen tänds varningslam-
pan
4.
Släcks genom att trycka på knappen igen eller genom att
släcka halvljusen och/eller dimljuset (där det förutsetts).
BRÄNSLELÅS
Aktiveras vid kollisioner och gör så att:
❒Avbrott av bränsleförsörjningen vilket medför att mo-
torn stängs av.
❒Automatisk upplåsning av dörrarna.
❒Tändning av innerbelysningen.
På vissa versioner signaleras systemets aktivering med
meddelandet ”Bränslelås utlöst, se handboken” som visas
på displayen.
Kontrollera fordonet noggrant för att se till att det inte
läcker bränsle, till exempel i motorrummet, under for-
donet eller nära tanken.
REGLAGE
NÖDLJUS
Tänds genom att trycka på brytaren A-bild 56, obero-
ende av startnyckelns läge. Med anordningen aktiverad
tänds varningslamporna
Îoch¥. För att släcka, tryck
igen på brytaren A.
OBSERVERA! Användningen av nödljusen gäller under
vägtrafiklagen i landet där du befinner dig. Observera före-
skrifterna.
Nödbromsning
(för versioner/marknader där det förutses)
Vid en automatisk nödbromsning tänds nödljuset och
samtidigt tänds varningslamporna
Îoch¥på instru-
mentpanelen. Funktionen släcks automatiskt när broms-
ningen inte längre är en nödbromsning. Denna funktion
uppfyller gällande lagliga förordningar.
70
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
035-114 DOBLO LUM SV 2e 1-06-2010 15:52 Pagina 70

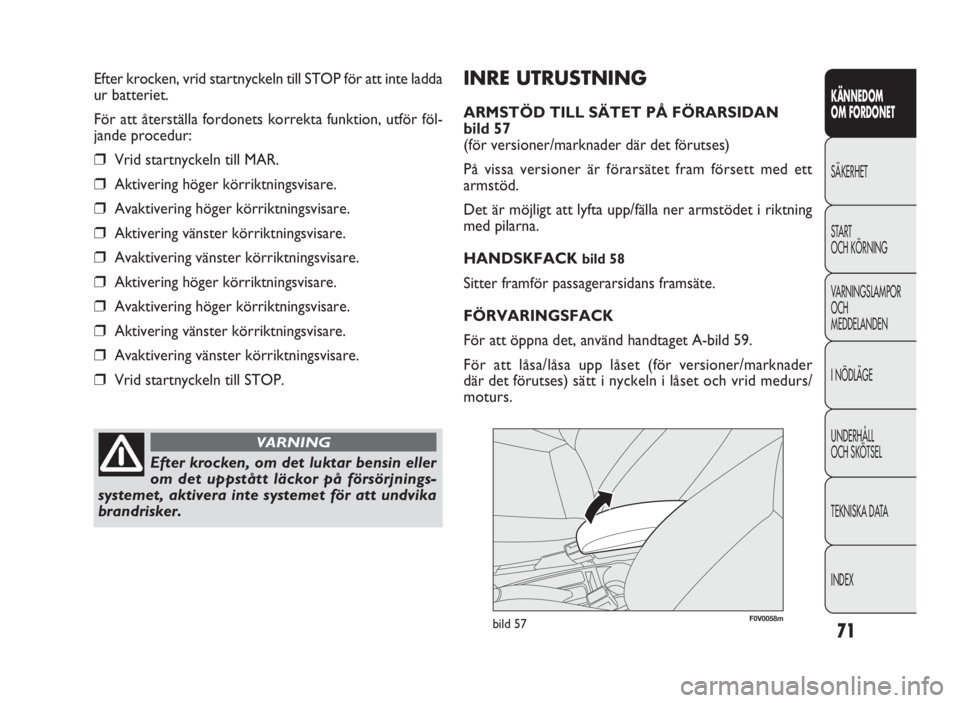

71
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
INRE UTRUSTNING
ARMSTÖD TILL SÄTET PÅ FÖRARSIDAN
bild 57
(för versioner/marknader där det förutses)
På vissa versioner är förarsätet fram försett med ett
armstöd.
Det är möjligt att lyfta upp/fälla ner armstödet i riktning
med pilarna.
HANDSKFACK
bild 58
Sitter framför passagerarsidans framsäte.
FÖRVARINGSFACK
För att öppna det, använd handtaget A-bild 59.
För att låsa/låsa upp låset (för versioner/marknader
där det förutses) sätt i nyckeln i låset och vrid medurs/
moturs. Efter krocken, vrid startnyckeln till STOP för att inte ladda
ur batteriet.
För att återställa fordonets korrekta funktion, utför föl-
jande procedur:
❒Vrid startnyckeln till MAR.
❒Aktivering höger körriktningsvisare.
❒Avaktivering höger körriktningsvisare.
❒Aktivering vänster körriktningsvisare.
❒Avaktivering vänster körriktningsvisare.
❒Aktivering höger körriktningsvisare.
❒Avaktivering höger körriktningsvisare.
❒Aktivering vänster körriktningsvisare.
❒Avaktivering vänster körriktningsvisare.
❒Vrid startnyckeln till STOP.
Efter krocken, om det luktar bensin eller
om det uppstått läckor på försörjnings-
systemet, aktivera inte systemet för att undvika
brandrisker.
VARNING
F0V0058mbild 57
035-114 DOBLO LUM SV 2e 1-06-2010 15:52 Pagina 71

F0V0060mbild 59
F0V0059mbild 58F0V0062mbild 60
STRÖMUTTAG (12V)
Sitter på den mittre konsolen (bild 60-61, enligt version)
och fungerar endast med startnyckeln på läget MAR.
72
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
Res inte med förvaringsfacket öppet: Det
kan skada passageraren vid en olycka.
VARNING
F0V0181mbild 61
035-114 DOBLO LUM SV 2e 1-06-2010 15:52 Pagina 72

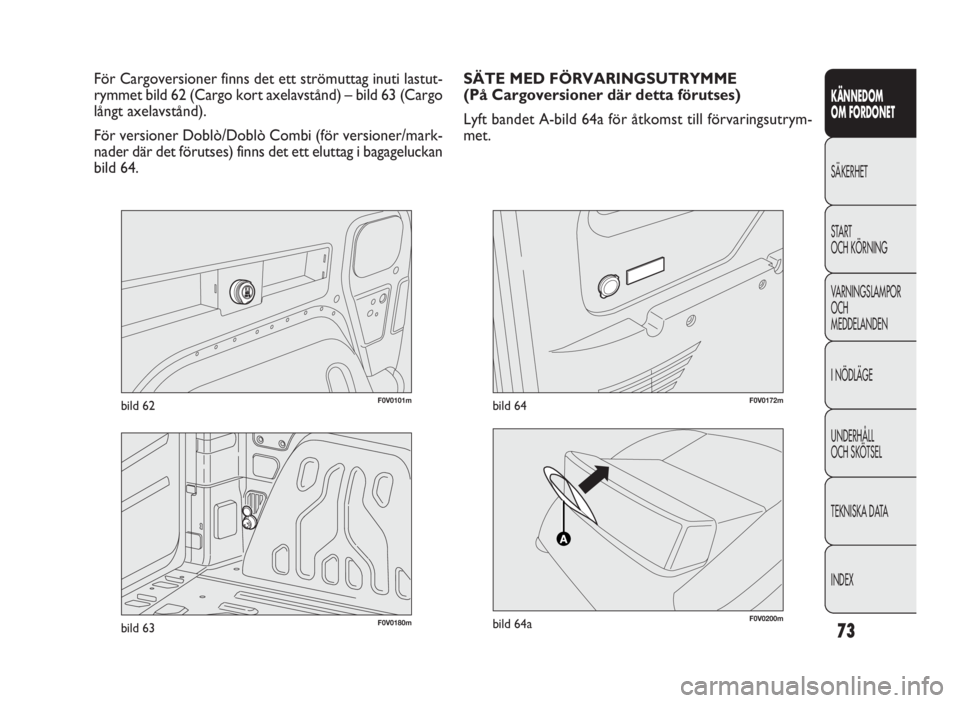

73
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
F0V0101mbild 62
För Cargoversioner finns det ett strömuttag inuti lastut-
rymmet bild 62 (Cargo kort axelavstånd) – bild 63 (Cargo
långt axelavstånd).
För versioner Doblò/Doblò Combi (för versioner/mark -
nader där det förutses) finns det ett eluttag i bagageluckan
bild 64.
F0V0180mbild 63
SÄTE MED FÖRVARINGSUTRYMME
(På Cargoversioner där detta förutses)
Lyft bandet A-bild 64a för åtkomst till förvaringsutrym-
met.
F0V0172mbild 64
F0V0200mbild 64a
035-114 DOBLO LUM SV 2e 1-06-2010 15:52 Pagina 73

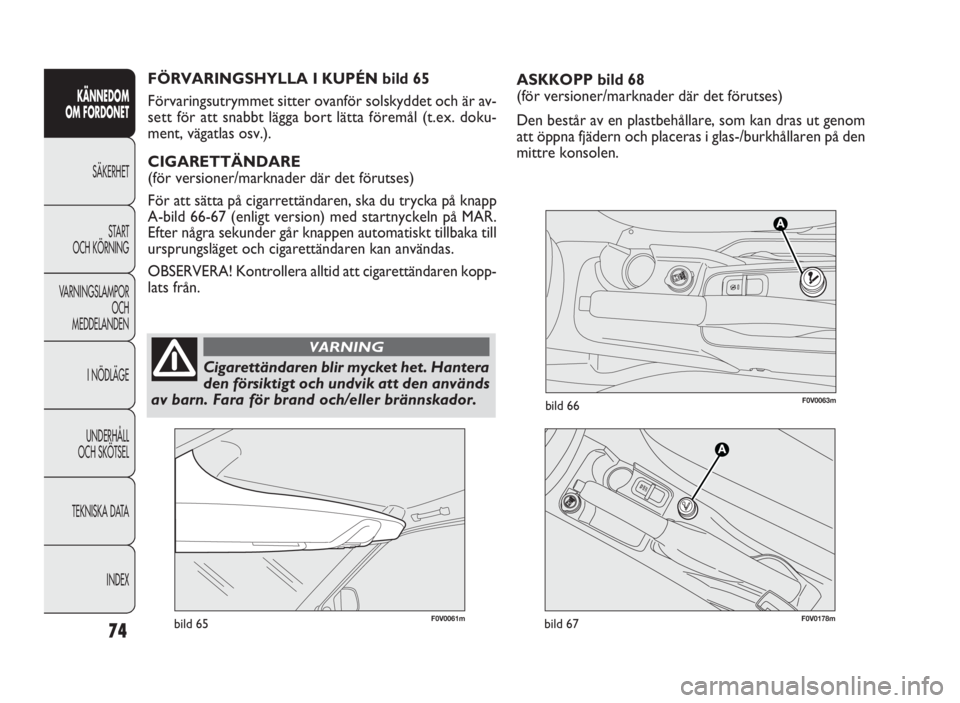

ASKKOPP bild 68
(för versioner/mark nader där det förutses)
Den består av en plastbehållare, som kan dras ut genom
att öppna fjädern och placeras i glas-/burkhållaren på den
mittre konsolen.
74
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
F0V0061mbild 65
F0V0063mbild 66
FÖRVARINGSHYLLA I KUPÉN bild 65
Förvaringsutrymmet sitter ovanför solskyddet och är av-
sett för att snabbt lägga bort lätta föremål (t.ex. doku-
ment, vägatlas osv.).
CIGARETTÄNDARE
(för versioner/mark nader där det förutses)
För att sätta på cigarrettändaren, ska du trycka på knapp
A-bild 66-67 (enligt version) med startnyckeln på MAR.
Efter några sekunder går knappen automatiskt tillbaka till
ursprungsläget och cigarettändaren kan användas.
OBSERVERA! Kontrollera alltid att cigarettändaren kopp-
lats från.
Cigarettändaren blir mycket het. Hantera
den försiktigt och undvik att den används
av barn. Fara för brand och/eller brännskador.
VARNING
F0V0178mbild 67
035-114 DOBLO LUM SV 2e 1-06-2010 15:52 Pagina 74

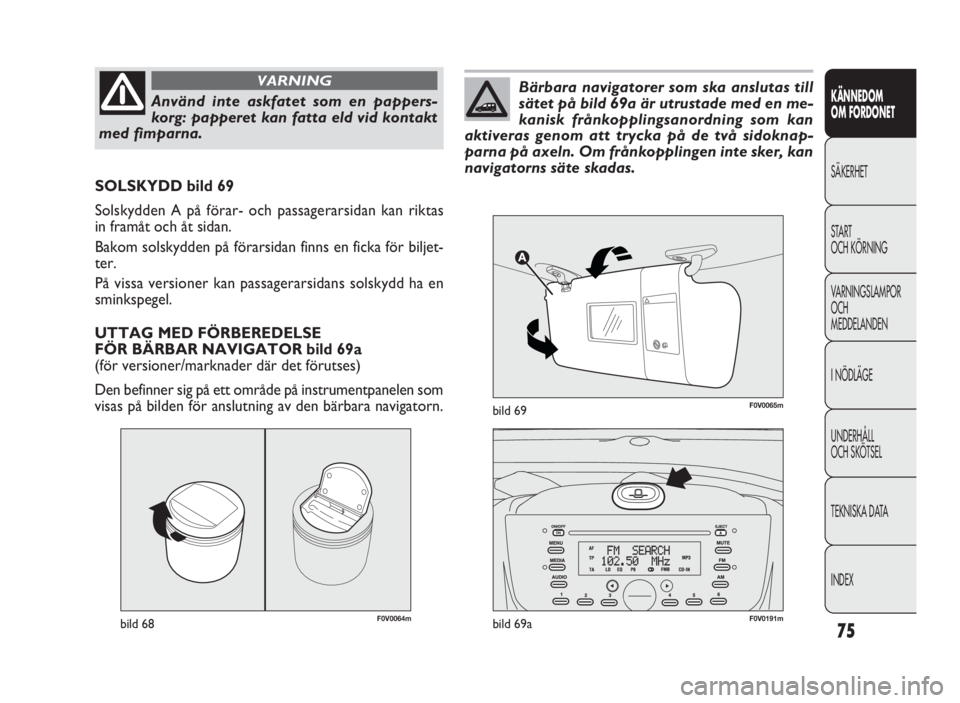

75
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
F0V0064mbild 68F0V0191mbild 69a
SOLSKYDD bild 69
Solskydden A på förar- och passagerarsidan kan riktas
in framåt och åt sidan.
Bakom solskydden på förarsidan finns en ficka för biljet-
ter.
På vissa versioner kan passagerarsidans solskydd ha en
sminkspegel.
Använd inte askfatet som en pappers-
korg: papperet kan fatta eld vid kontakt
med fimparna.
VARNING
UTTAG MED FÖRBEREDELSE
FÖR BÄRBAR NAVIGATOR bild 69a
(för versioner/mark nader där det förutses)
Den befinner sig på ett område på instrumentpanelen som
visas på bilden för anslutning av den bärbara navigatorn.
F0V0065mbild 69
Bärbara navigatorer som ska anslutas till
sätet på bild 69a är utrustade med en me-
kanisk frånkopplingsanordning som kan
aktiveras genom att trycka på de två sidoknap-
parna på axeln. Om frånkopplingen inte sker, kan
navigatorns säte skadas.
035-114 DOBLO LUM SV 2e 1-06-2010 15:52 Pagina 75

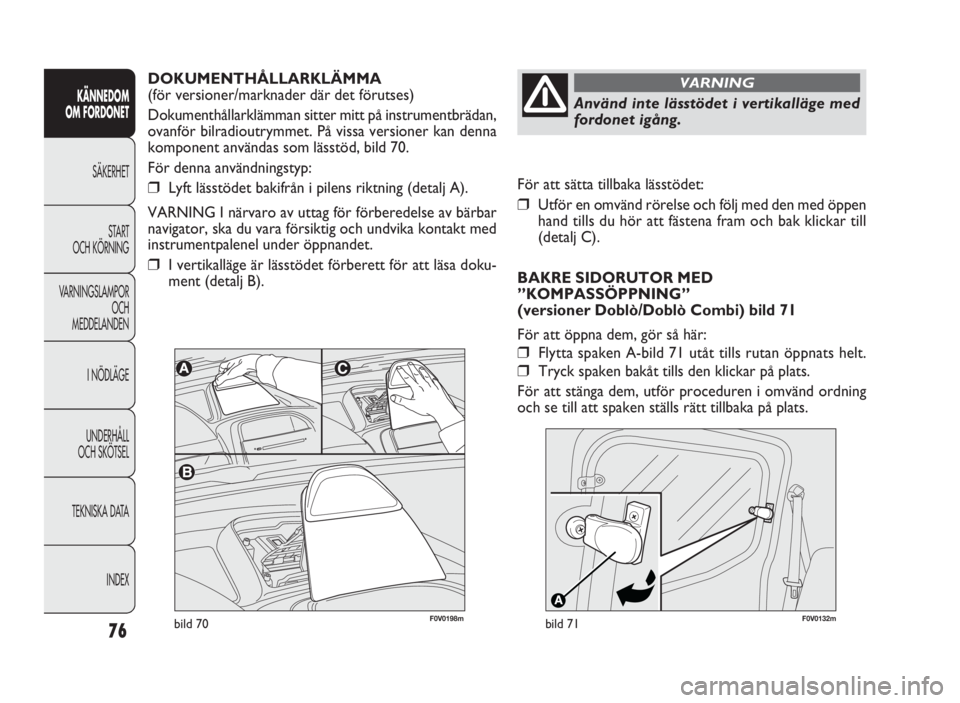

76
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
bild 70F0V0132m F0V0198mbild 71
För att sätta tillbaka lässtödet:
❒Utför en omvänd rörelse och följ med den med öppen
hand tills du hör att fästena fram och bak klickar till
(detalj C).
BAKRE SIDORUTOR MED
”KOMPASSÖPPNING”
(versioner Doblò/Doblò Combi) bild 71
För att öppna dem, gör så här:
❒Flytta spaken A-bild 71 utåt tills rutan öppnats helt.
❒Tryck spaken bakåt tills den klickar på plats.
För att stänga dem, utför proceduren i omvänd ordning
och se till att spaken ställs rätt tillbaka på plats.
Använd inte lässtödet i vertikalläge med
fordonet igång.
VARNINGDOKUMENTHÅLLARKLÄMMA
(för versioner/mark nader där det förutses)
Dokumenthållarklämman sitter mitt på instrumentbrädan,
ovanför bilradioutrymmet. På vissa versioner kan denna
komponent användas som lässtöd, bild 70.
För denna användningstyp:
❒Lyft lässtödet bakifrån i pilens riktning (detalj A).
VARNING I närvaro av uttag för förberedelse av bärbar
navigator, ska du vara försiktig och undvika kontakt med
instrumentpalenel under öppnandet.
❒I vertikalläge är lässtödet förberett för att läsa doku-
ment (detalj B).
035-114 DOBLO LUM SV 2e 1-06-2010 15:52 Pagina 76

77
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
F0V0046mbild 72F0V0022mbild 73
Tryck snabbt på knappen Pför att låsa upp alla dörrar
(Cargoversion), vilket tänder innebelysningen under en
viss tid och körriktningsvisarna blinkar två gånger. Genom
att vrida metallinsatsen i dörrlåset på förarsidan moturs
går det att låsa upp alla framdörrar.
Tryck snabbt på knappen
Qför att låsa upp alla dörrar
(version Doblò/Doblò Combi), vilket tänder innebelys-
ningen under en viss tid och körriktningsvisarna blinkar
två gånger. Genom att vrida metallinsatsen i dörrlåset på
förarsidan moturs går det att låsa upp alla dörrar.
Upplåsning av lastutrymmet inifrån fordonet
(Cargo-version)
Tryck på knappen A bild 73 (Cargo-version) för att låsa
upp eller låsa lastutrymmet (sidohängda bakdörrar/bak -
lucka och sidoskjutdörrar) inifrån fordonet. LED-indika-
torn som lyser indikerar att lastutrymmet har låsts.
DÖRRAR
CENTRALISERAD LÅSNING/UPPLÅSNING
AV DÖRRARNA
LÅSA DÖRRARNA UTIFRÅN
Dörrarnas lås aktiveras endast om alla dörrar är stängda.
Om en eller fler dörrar är öppna efter att knappen Áhar
tryckts ned på fjärrkontrollen, kommer körriktningsvi-
sarna att blinka snabbt under cirka 3 sekunder. Genom
att vrida metallinsatsen i dörrlåset på förarsidan medurs
går det att låsa alla dörrar. Genom att trycka snabbt två
gånger på knappen Á
på fjärrkontrollen aktiveras dead
lock-anordningen (se avsnittet ”Dead lock-anordning”).
Låsa upp dörrarna utifrån
Tryck snabbt på knappen
Qför att låsa upp framdörrarna
(version Cargo), vilket tänder innebelysningen fram under
en viss tid och körriktningsvisarna blinkar två gånger.
035-114 DOBLO LUM SV 2e 1-06-2010 15:52 Pagina 77

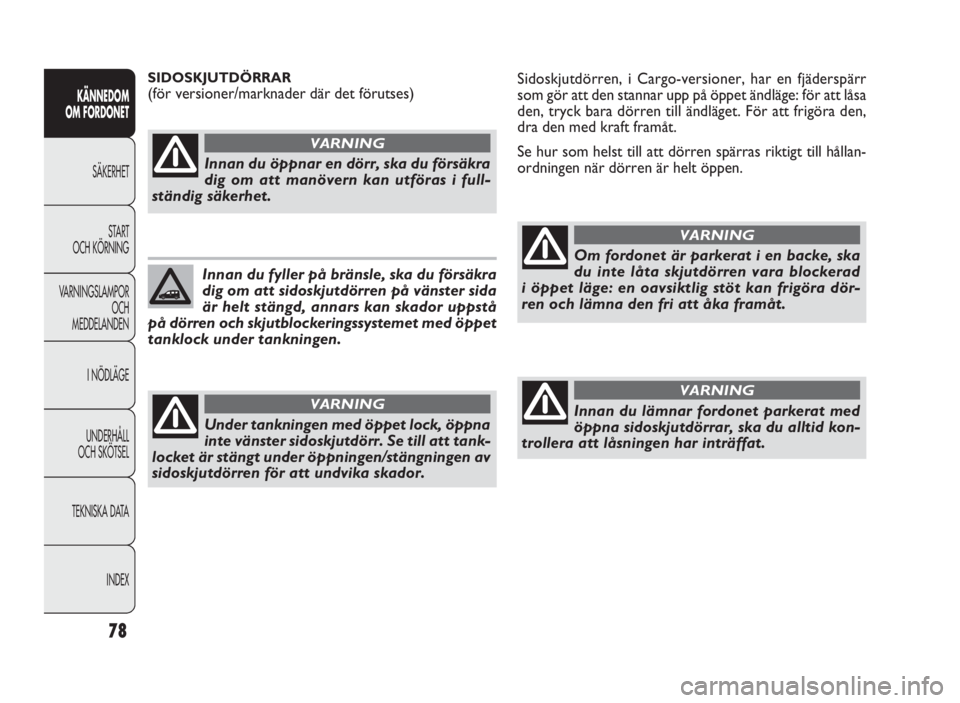

78
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
Sidoskjutdörren, i Cargo-versioner, har en fjäderspärr
som gör att den stannar upp på öppet ändläge: för att låsa
den, tryck bara dörren till ändläget. För att frigöra den,
dra den med kraft framåt.
Se hur som helst till att dörren spärras riktigt till hållan-
ordningen när dörren är helt öppen.SIDOSKJUTDÖRRAR
(för versioner/mark nader där det förutses)
Innan du öppnar en dörr, ska du försäkra
dig om att manövern kan utföras i full-
ständig säkerhet.
VARNING
Innan du fyller på bränsle, ska du försäkra
dig om att sidoskjutdörren på vänster sida
är helt stängd, annars kan skador uppstå
på dörren och skjutblockeringssystemet med öppet
tanklock under tankningen.
Under tankningen med öppet lock, öppna
inte vänster sidoskjutdörr. Se till att tank-
locket är stängt under öppningen/stängningen av
sidoskjutdörren för att undvika skador.
VARNING
Om fordonet är parkerat i en backe, ska
du inte låta skjutdörren vara blockerad
i öppet läge: en oavsiktlig stöt kan frigöra dör-
ren och lämna den fri att åka framåt.
VARNING
Innan du lämnar fordonet parkerat med
öppna sidoskjutdörrar, ska du alltid kon-
trollera att låsningen har inträffat.
VARNING
035-114 DOBLO LUM SV 2e 1-06-2010 15:52 Pagina 78

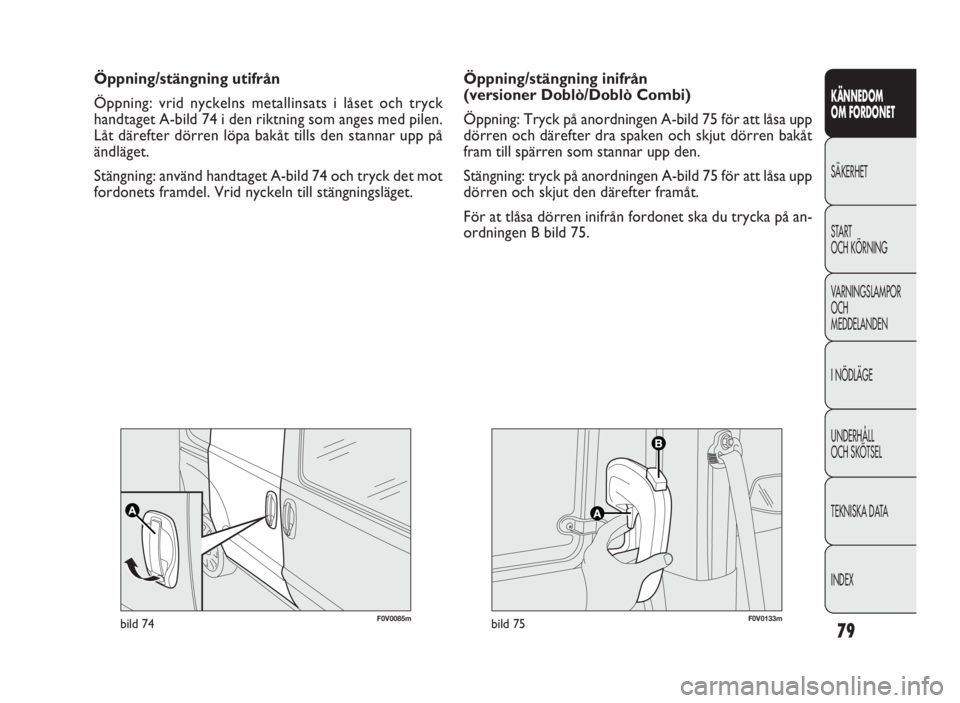

79
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
F0V0085mbild 74F0V0133mbild 75
Öppning/stängning inifrån
(versioner Doblò/Doblò Combi)
Öppning: Tryck på anordningen A-bild 75 för att låsa upp
dörren och därefter dra spaken och skjut dörren bakåt
fram till spärren som stannar upp den.
Stängning: tryck på anordningen A-bild 75 för att låsa upp
dörren och skjut den därefter framåt.
För at tlåsa dörren inifrån fordonet ska du trycka på an-
ordningen B bild 75. Öppning/stängning utifrån
Öppning: vrid nyckelns metallinsats i låset och tryck
handtaget A-bild 74 i den riktning som anges med pilen.
Låt därefter dörren löpa bakåt tills den stannar upp på
ändläget.
Stängning: använd handtaget A-bild 74 och tryck det mot
fordonets framdel. Vrid nyckeln till stängningsläget.
035-114 DOBLO LUM SV 2e 1-06-2010 15:52 Pagina 79
