❒mesto označeno strelicama Vam ukazuje gde treba
ukloniti sijalicu;
❒zamenite sijalicu
C(slika 172) tako što ćete je skinuti sa
spojeva. Postarajte se da nova sijalica bude pravilno
nameštena.

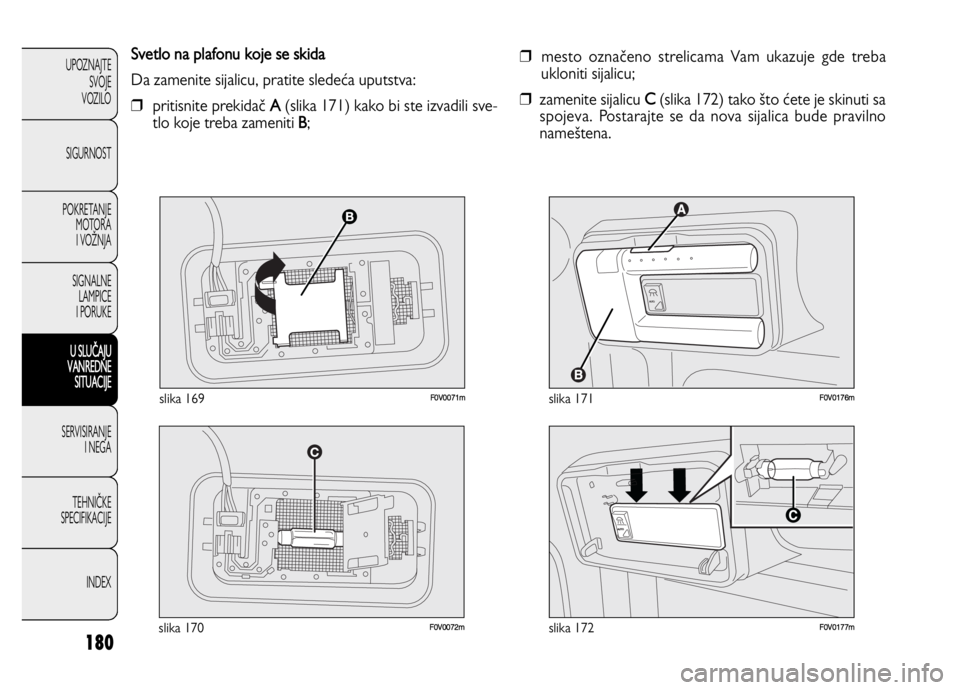

Svetlo na plafonu koje se skida
Da zamenite sijalicu, pratite sledeća uputstva:
❒pritisnite prekidač
A(slika 171) kako bi ste izvadili sve-
tlo koje treba zameniti
B;
F0V0071mslika 169

181
UPOZNAJTE
SVOJE
VOZILO
SIGURNOST
POKRETANJE
MOTORA
I VOŽNJA
SIGNALNE
LAMPICE
I PORUKE
U SLUČAJU
VANREDNE
SITUACIJE
SERVISIRANJE
I NEGA
TEHNIČKE
SPECIFIKACIJE
INDEX
F0V0088mslika 173
ZAMENA OSIGURAČA
OPŠTE INFORMACIJE
Osigurači imaju ulogu da zaštite električni sistem: ukoliko se
desi da na primer osigurač iskoči, to je signal da postoji neka
neispravnost na sistemu.
Proverite stanje osigurača kada uređaj nije aktivan: vlakno
A
(slika173) mora ostati neoštećeno.
Ukoliko jeste, pregoreli osigurač zamenite novim iste am-
peraže (iste boje).
Bneoštećeni osigurač
Cosigurač sa oštećenim vlaknom
Da zamenite osigurač koristite univerzalna klješta
D, koja se
nalaze u kutiji za alat „Fix&Go”. (za određene verzije i tržišta)
Ukoliko osigurač ponovo pregori kontaktirajte
ovlašćeno Fiatovo Predstavništvo.
UPOZORENJE
Nikada nemojte zameniti pregoreli osigurač sa me-
talnim žicama ili drugim recikliranim materijalima.
Nikada nemojte zameniti osigurač novim koji ima
veću amperažu jer to može prouzrokovati izbi-
janje pož
ara.
Ukoliko je opšte upozorenje za osigurače aktivirano
(MEGA-FUSE, MIDI-FUSE, MAXI-FUSE), kontaktiraj
te
ovlašćeno Fiatovo Predstavništvo.
Ključ pomerite iz položaja za startovanje i isključite ga
pre nego
zamenite osigurač.
UPOZORENJE
Da bi ste identifikovali o kom osiguraču se radi, pogledati
tabele na narednim stranicama.

182
UPOZNAJTE
SVOJE
VOZILO
SIGURNOST
POKRETANJE
MOTORA
I VOŽNJA
SIGNALNE
LAMPICE
I PORUKE
U SLUČAJU
VANREDNE
SITUACIJE
SERVISIRANJE
I NEGA
TEHNIČKE
SPECIFIKACIJE
INDEX
F0V0081mslika 174
F0V0089mslika 175

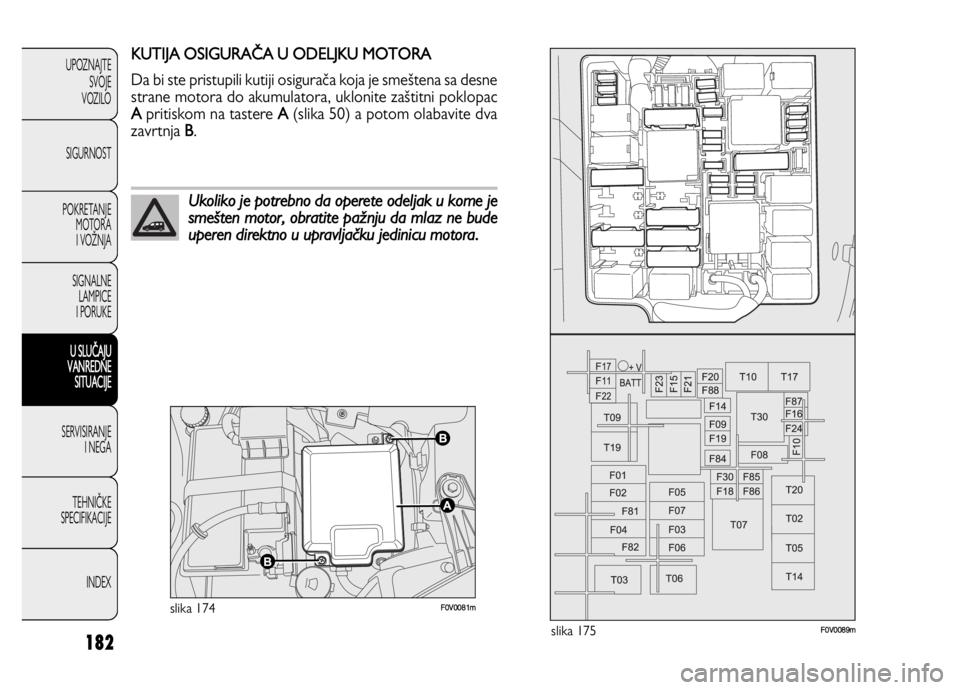

KUTIJA OSIGURAA U ODELJKU MOTORA
Da bi ste pristupili kutiji osiguraa koja je sme

183
UPOZNAJTE
SVOJE
VOZILO
SIGURNOST
POKRETANJE
MOTORA
I VOŽNJA
SIGNALNE
LAMPICE
I PORUKE
U SLUČAJU
VANREDNE
SITUACIJE
SERVISIRANJE
I NEGA
TEHNIČKE
SPECIFIKACIJE
INDEX
UREĐAJI POD ZAŠTITOM OSIGURAČAAMPSSLIKA
BCM- Upravljačka Jedinica Glavnog Računara F01 60 175
Menjačka kutija podizača zadnjeg prozora na vozačevoj strani
(za Doblo/Doblo kombi verzije) F02 20 175
Prekidač za startovanje F03 20 175
Upravljačka jedinica kočionog sistema (elektro-pumpa) F04 40 175
Dodatni grejač PTC2 (za dizel motore) F05 50 175
Ventilator hladnjaka (niža brzina) F06 30 175
Ventilator hladnjaka (viša brzina, 187/300/350W) F07 40 175
Ventilator hladnjaka (viša brzina, 500W) F07 60 175
Ventilator odeljka za putnička lica F08 40 175
Daljinski prekidač za otvaranje dvokrilnih vrata (Cargo verzije) F09 10 175
Jednozvučna sirena F10 10 175
Kontrolni sistem drugostepenog opterećenja motora F11 10 175
Duga svetla F14 15 175
Dodatni grejač PTC1 (za dizel motore) F15 30 175
Upravljačka jedinica motornog nadzornog sistema, relej nadzornog sistema
za startovanje motora zajedno sa Start&Stop sistemom. F16 7,5 175

184
UPOZNAJTE
SVOJE
VOZILO
SIGURNOST
POKRETANJE
MOTORA
I VOŽNJA
SIGNALNE
LAMPICE
I PORUKE
U SLUČAJU
VANREDNE
SITUACIJE
SERVISIRANJE
I NEGA
TEHNIČKE
SPECIFIKACIJE
INDEX
UREĐAJI POD ZAŠTITOM OSIGURAČAAMPSSLIKA
Upravljačka jedinica motora (dotok struje)
(1.3 Multijet Euro 4, 1.4 BZ, 1.6 Multijet – 2.0 JTD) F17 10 175
Upravljačka jedinica sistema motora, upravljački sistem motora,
relej nadzornog sistema za startovanje motora F18 7,5 175
Kompresor klimatizacije F19 7,5 175
Grejanje zadnjeg prozora F20 30 175
Pumpa za gorivo na rezervoaru F21 15 175
Kontrolni sistem prvostepenog opterećenja motora (1.3 Multijet Euro 4, 1.4) F22 15 175
Kontrolni sistem prvostepenog opterećenja motora
(1.3 Multijet Euro/ Euro 5, 1.6 Multijet – 2.0 JTD) F22 20 175
BSM Kočioni sistem ECU (upravljačka jedinica i solenoidna jedinica ) F23 20 175
BSM Upravljačka jedinica kočionog sistema (dotok i ključ),
senzor ugla upravljača F24 5 175
Svetla za maglu F30 15 175
Upravljačka jedinica predgrevanja grejača
(1.3 Multijet Euro 4, 1.3 Multijet Euro 5, 1.6 Multijet – 2.0 JTD Euro 4 – Euro 5) F81 60 175
Menjačka kutija podizača zadnjeg prozora na putničkoj strani
(za Doblo/Doblo kombi verzije sa ručnim menjačem) F82 20 175
Pumpa perača svetala F83 20 175

185
UPOZNAJTE
SVOJE
VOZILO
SIGURNOST
POKRETANJE
MOTORA
I VOŽNJA
SIGNALNE
LAMPICE
I PORUKE
U SLUČAJU
VANREDNE
SITUACIJE
SERVISIRANJE
I NEGA
TEHNIČKE
SPECIFIKACIJE
INDEX
UREĐAJI POD ZAŠTITOM OSIGURAČAAMPSSLIKA
Utikač u odeljku za putnike, zadnji utikač F85 30 175
Upaljač za cigarete, grejanje sedišta F86 30 175
IBS Senzor statusa akumulatora za Start&Stop sistem F87 5 175
Odmagljivači bočnih prozora. F88 7,5 175

186
UPOZNAJTE
SVOJE
VOZILO
SIGURNOST
POKRETANJE
MOTORA
I VOŽNJA
SIGNALNE
LAMPICE
I PORUKE
U SLUČAJU
VANREDNE
SITUACIJE
SERVISIRANJE
I NEGA
TEHNIČKE
SPECIFIKACIJE
INDEX
F0V0082mslika 176F0V0083mslika 177

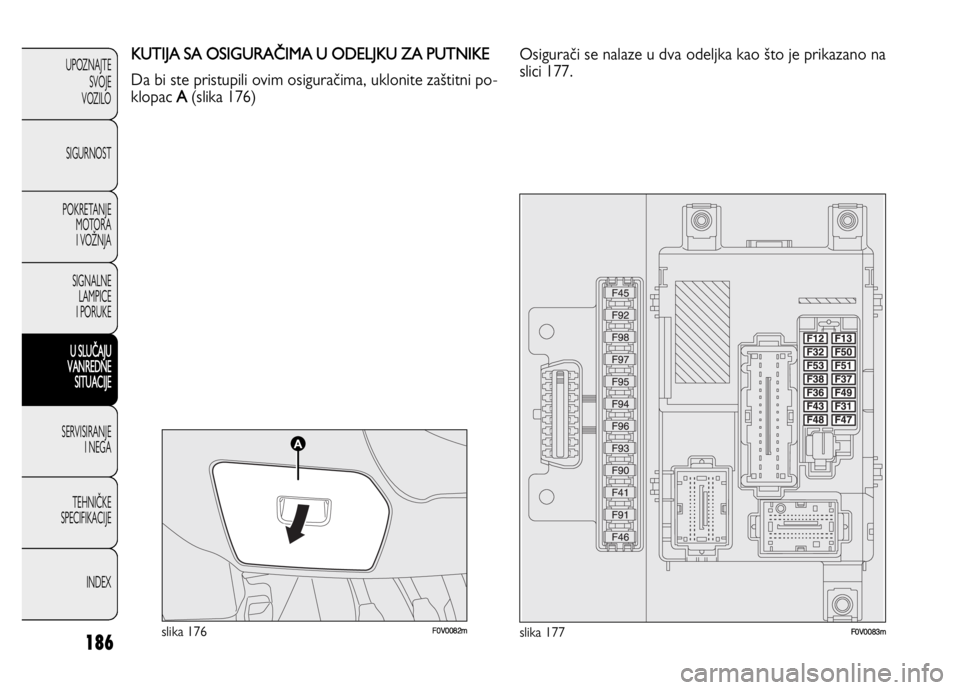

KUTIJA SA OSIGURAIMA U ODELJKU ZA PUTNIKE
Da bi ste pristupili ovim osiguraima, uklonite za

187
UPOZNAJTE
SVOJE
VOZILO
SIGURNOST
POKRETANJE
MOTORA
I VOŽNJA
SIGNALNE
LAMPICE
I PORUKE
U SLUČAJU
VANREDNE
SITUACIJE
SERVISIRANJE
I NEGA
TEHNIČKE
SPECIFIKACIJE
INDEX
UREĐAJI POD ZAŠTITOM OSIGURAČAAMPSSLIKA
Desni niski snop svetlosti F12 7,5 177
Prednje unutrašnje svetlo, zadnje unutrašnje svetlo,
svetla na vizirima, svetla zazora, svetlo u prtljažniku F32 7,5 177
Instrument tabla F53 5 177
Motorni sistemi za zaključavanje/otključavanje vrata,
aktivator motora sigurnosne brave, motor vrata na podizanje F38 20 177
Struja + akumulator za dijagnostičku EOBD utičnicu, upravljačka jedinica
automatskog klima uređaja, sirena za alarm, ozvučenje, upravljačka
jedinica konvergencije, upravljačka jedinica detektora pritiska u pneumaticima F36 10 177
Pumpa perača prednjeg/zadnjeg vetrobranskog stakla F43 15 177
Motor podizača stakala sa prednje suvozačke strane F48 20 177
Levi niski snop svetlosti, korektor svetala F13 7,5 177
Vazdušni jastuci ECU F50 7,5 177
Inicijalna snaga prekidača kočione pedale, prekidač pedale kvačila,
unutrašnji grejač, upravljačka jedinica konvergencije,
setup sistema za ozvučenje F51 7,5 177
Inicijalna snaga instrument table, prekidač kočione pedale,
treće kočiono svetlo F37 5 177
Inicijalna snaga kod svetala kontrolne table, upravljačka jedinica
sistema za parkiranje, upravljačka jedinica za praćenje pritiska
u pneumaticima, motor spoljnog retrovizora, senzor za kišu F49 5 177
Inicijalna snaga kod kutije osigurača u motoru
i kod Glavnog Računara F31 5 177
Motor podizača stakala sa prednje vozačke strane F47 20 177
Zadnji utikačF94 15 177
Upaljač za cigarete/Utikač u odeljku za putnike F95 15 177
Upaljač za cigarete/Utikač u odeljku za putnike F96 15 177
Grejanje vozačevog sedišta F97 10 177
Grejanje suvozačevog sedišta F98 10 177

188
UPOZNAJTE
SVOJE
VOZILO
SIGURNOST
POKRETANJE
MOTORA
I VOŽNJA
SIGNALNE
LAMPICE
I PORUKE
U SLUČAJU
VANREDNE
SITUACIJE
SERVISIRANJE
I NEGA
TEHNIČKE
SPECIFIKACIJE
INDEX

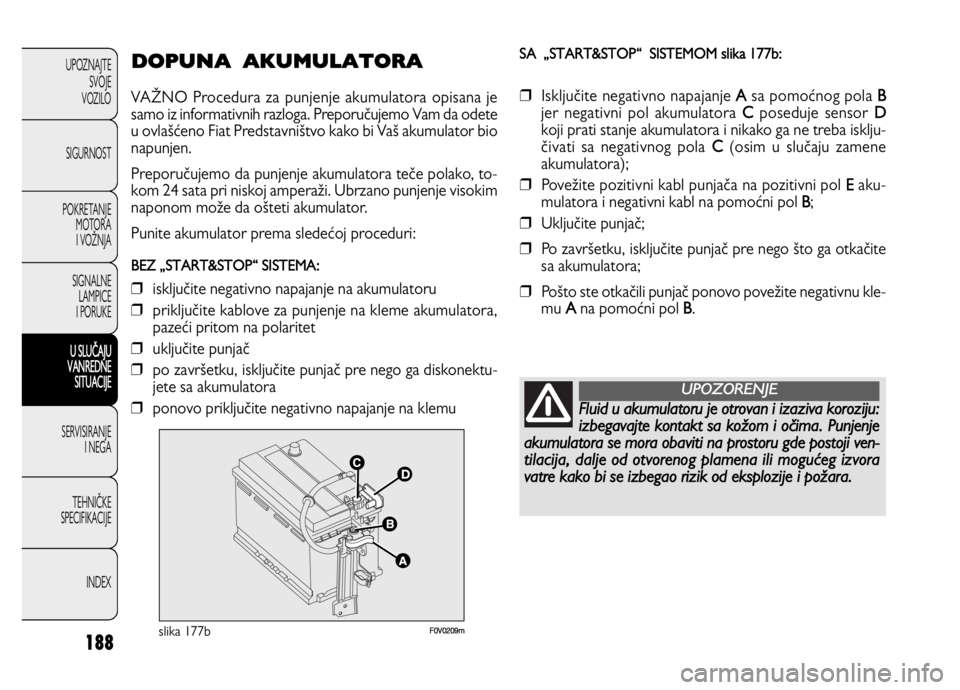

DOPUNA AKUMULATORA
VAŽNO Procedura za punjenje akumulatora opisana je
samo iz informativnih razloga. PreporuČujemo Vam da odete
u ovla

189
UPOZNAJTE
SVOJE
VOZILO
SIGURNOST
POKRETANJE
MOTORA
I VOŽNJA
SIGNALNE
LAMPICE
I PORUKE
U SLUČAJU
VANREDNE
SITUACIJE
SERVISIRANJE
I NEGA
TEHNIČKE
SPECIFIKACIJE
INDEX
F0V0050mslika 178

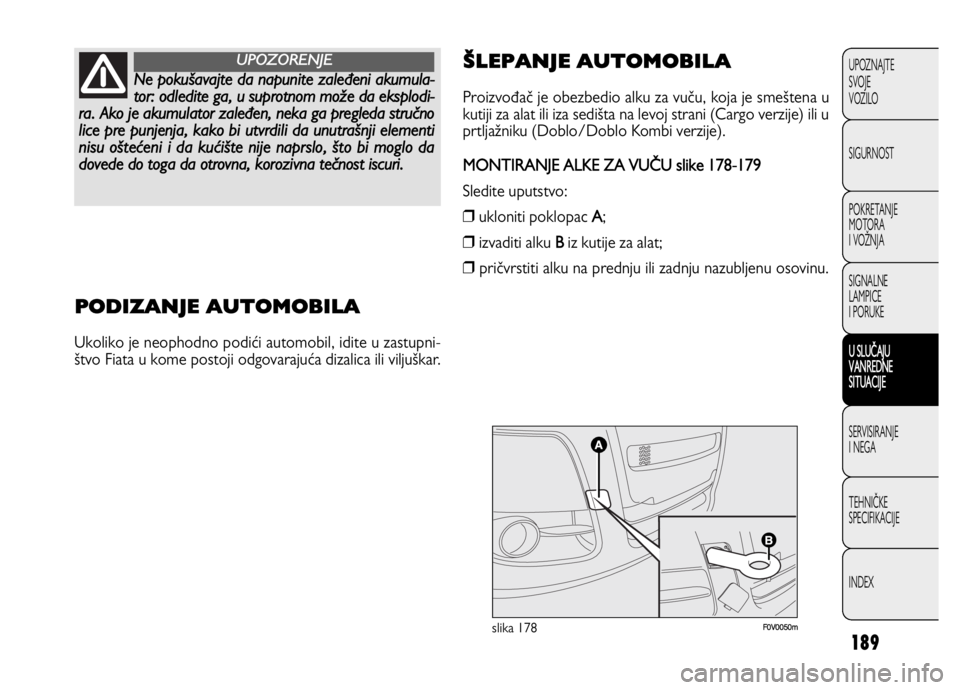

ŠLEPANJE AUTOMOBILA
