FIAT DOBLO COMBI 2014 Instructieboek (in Dutch)

217

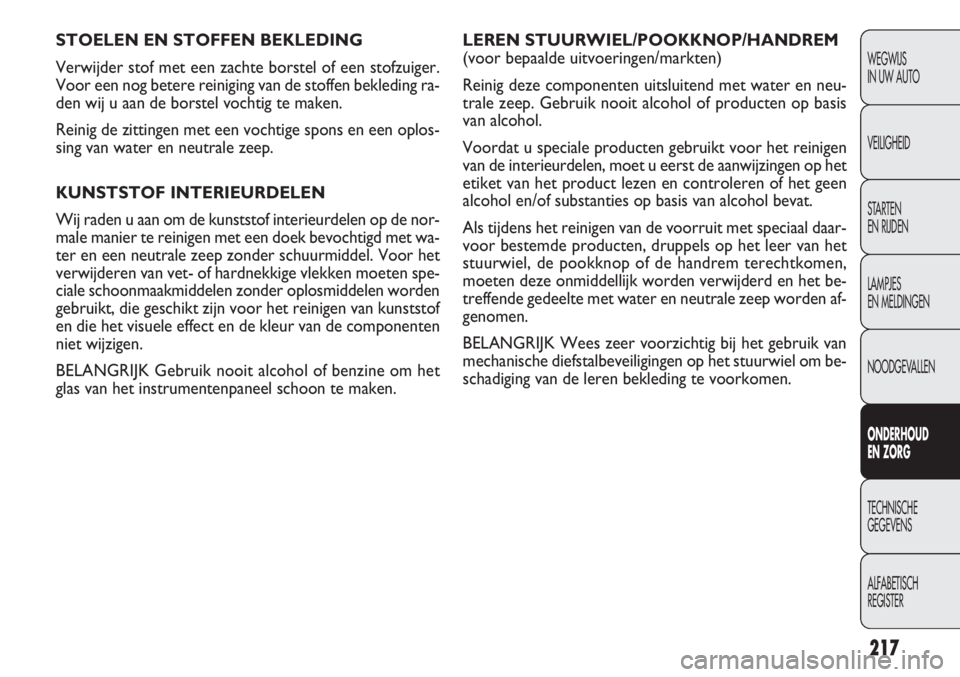

LEREN STUURWIEL/POOKKNOP/HANDREM
(voor bepaalde uitvoeringen/markten)
Reinig deze componenten uitsluitend met water en neu-
trale zeep. Gebruik nooit alcohol of producten op basis
van alcohol.
Voordat u speciale producten gebruikt voor het reinigen
van de interieurdelen, moet u eerst de aanwijzingen op het
etiket van het product lezen en controleren of het geen
alcohol en/of substanties op basis van alcohol bevat.
Als tijdens het reinigen van de voorruit met speciaal daar-
voor bestemde producten, druppels op het leer van het
stuurwiel, de pookknop of de handrem terechtkomen,
moeten deze onmiddellijk worden verwijderd en het be-
treffende gedeelte met water en neutrale zeep worden af-
genomen.
BELANGRIJK Wees zeer voorzichtig bij het gebruik van
mechanische diefstalbeveiligingen op het stuurwiel om be-
schadiging van de leren bekleding te voorkomen. STOELEN EN STOFFEN BEKLEDING
Verwijder stof met een zachte borstel of een stofzuiger.
Voor een nog betere reiniging van de stoffen bekleding ra-
den wij u aan de borstel vochtig te maken.
Reinig de zittingen met een vochtige spons en een oplos-
sing van water en neutrale zeep.
KUNSTSTOF INTERIEURDELEN
Wij raden u aan om de kunststof interieurdelen op de nor-
male manier te reinigen met een doek bevochtigd met wa-
ter en een neutrale zeep zonder schuurmiddel. Voor het
verwijderen van vet- of hardnekkige vlekken moeten spe-
ciale schoonmaakmiddelen zonder oplosmiddelen worden
gebruikt, die geschikt zijn voor het reinigen van kunststof
en die het visuele effect en de kleur van de componenten
niet wijzigen.
BELANGRIJK Gebruik nooit alcohol of benzine om het
glas van het instrumentenpaneel schoon te maken.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

bewust onbedrukt gehouden pagina.

219
F0V0115mfig. 191
H Max. toelaatbare achterasbelasting.
I Motortype.
L Code van de carrosserie-uitvoering.
M Nummer voor onderdelen.
N Correctiewaarde voor uitlaatrookgasmeting.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

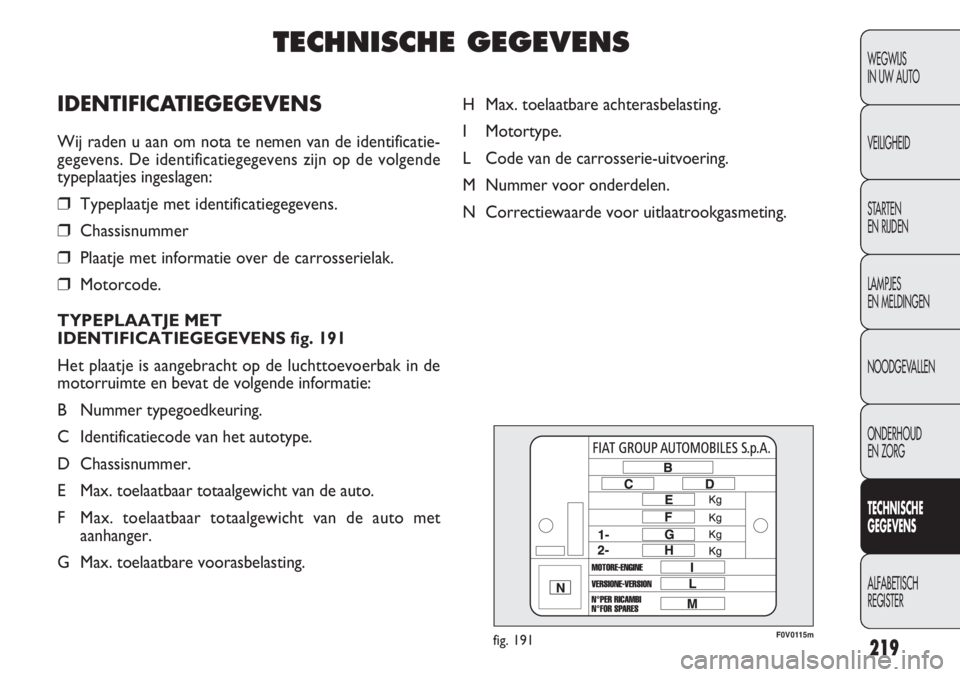

TECHNISCHE GEGEVENS
IDENTIFICAT IEGEGEVENS
Wij raden u aan om nota te nemen van de identificatie-
gegevens. De identificatiegegevens zijn op de volgende
typeplaatjes ingeslagen:
❒Typeplaatje met identificatiegegevens.
❒Chassisnummer
❒Plaatje met informatie over de carrosserielak.
❒Motorcode.
TYPEPLAATJE MET
IDENTIFICATIEGEGEVENS fig. 191
Het plaatje is aangebracht op de luchttoevoerbak in de
motorruimte en bevat de volgende informatie:
B Nummer typegoedkeuring.
C Identificatiecode van het autotype.
D Chassisnummer.
E Max. toelaatbaar totaalgewicht van de auto.
F Max. toelaatbaar totaalgewicht van de auto met
aanhanger.
G Max. toelaatbare voorasbelasting.

220
F0V0118mfig. 192F0V0117mfig. 194
F0V0116mfig. 193

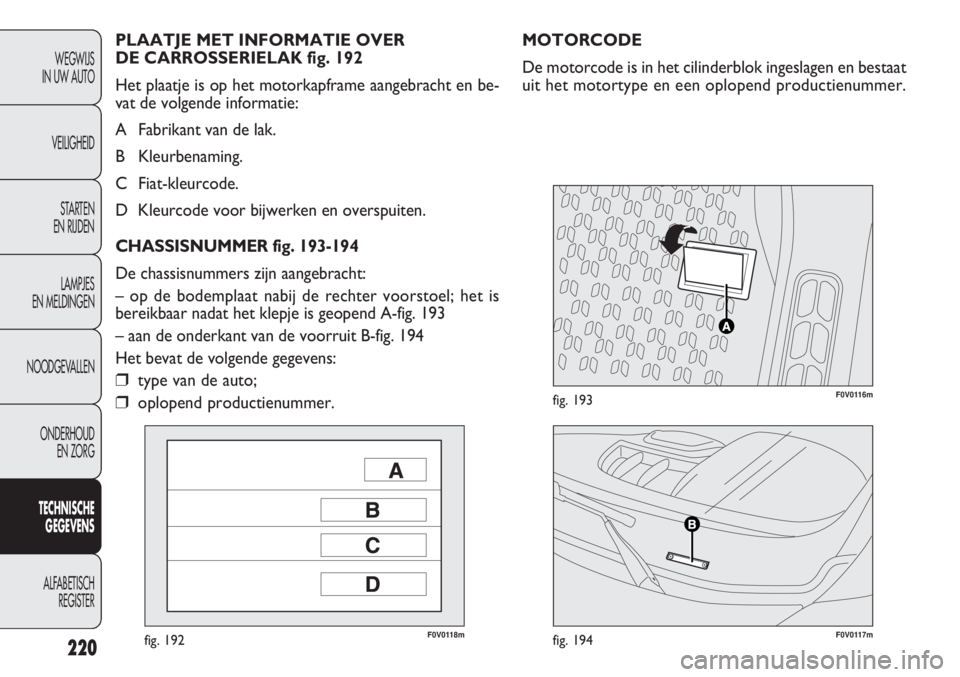

MOTORCODE
De motorcode is in het cilinderblok ingeslagen en bestaat
uit het motortype en een oplopend productienummer. PLAATJE MET INFORMATIE OVER
DE CARROSSERIELAK fig. 192
Het plaatje is op het motorkapframe aangebracht en be-
vat de volgende informatie:
A Fabrikant van de lak.
B Kleurbenaming.
C Fiat-kleurcode.
D Kleurcode voor bijwerken en overspuiten.
CHASSISNUMMER fig. 193-194
De chassisnummers zijn aangebracht:
– op de bodemplaat nabij de rechter voorstoel; het is
bereikbaar nadat het klepje is geopend A-fig. 193
– aan de onderkant van de voorruit B-fig. 194
Het bevat de volgende gegevens:
❒type van de auto;
❒oplopend productienummer.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

221
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

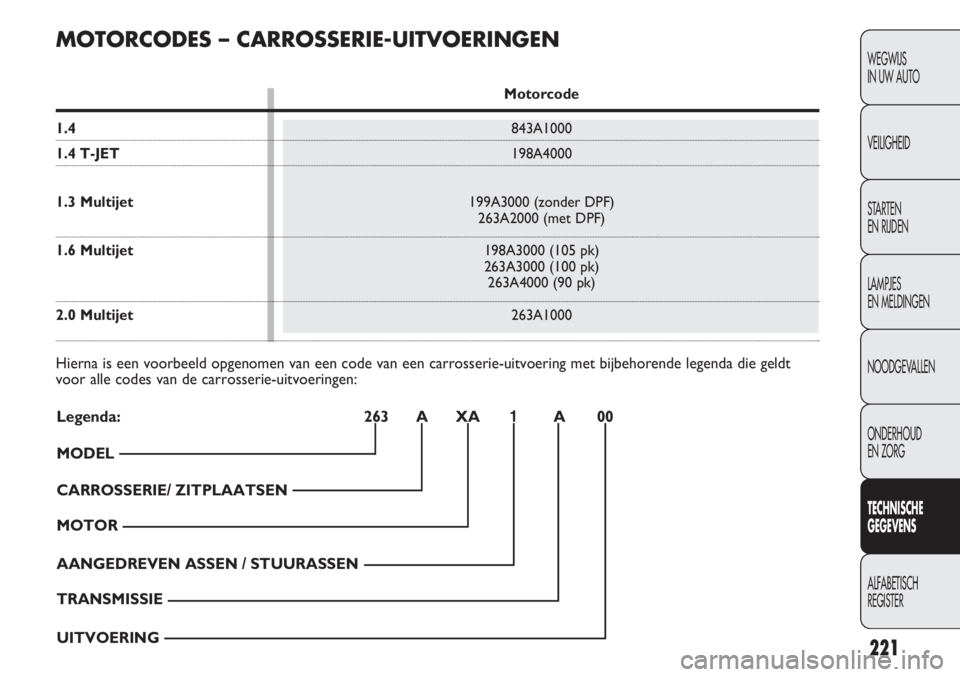

MOTORCODES – CARROSSERIE-UITVOERINGEN
Motorcode
1.4843A1000
1.4 T-JET198A4000
1.3 Multijet199A3000 (zonder DPF)
263A2000 (met DPF)
1.6 Multijet198A3000 (105 pk)
263A3000 (100 pk)
263A4000 (90 pk)
2.0 Multijet263A1000
Hierna is een voorbeeld opgenomen van een code van een carrosserie-uitvoering met bijbehorende legenda die geldt
voor alle codes van de carrosserie-uitvoeringen:
Legenda: 263 A XA1A00
MODEL
CARROSSERIE/ ZITPLAATSEN
MOTOR
AANGEDREVEN ASSEN / STUURASSEN
TRANSMISSIE
UITVOERING

222

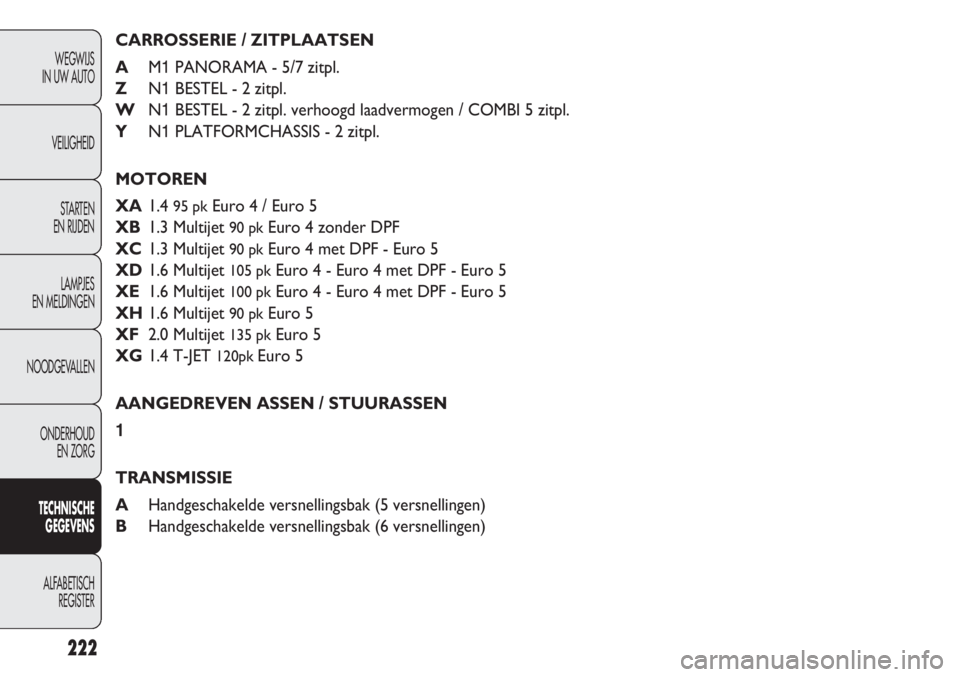

CARROSSERIE / ZITPLAATSEN
AM1PANORAMA - 5/7 zitpl.
ZN1BESTEL - 2 zitpl.
WN1BESTEL - 2 zitpl. verhoogd laadvermogen / COMBI 5 zitpl.
YN1PLATFORMCHASSIS - 2 zitpl.
MOTOREN
XA1.4
95 pkEuro 4 / Euro 5
XB1.3 Multijet
90 pkEuro 4 zonder DPF
XC1.3 Multijet
90 pkEuro 4 met DPF - Euro 5
XD1.6 Multijet
105 pkEuro 4 - Euro 4 met DPF - Euro 5
XE1.6 Multijet
100 pkEuro 4 - Euro 4 met DPF - Euro 5
XH1.6 Multijet
90 pkEuro 5
XF2.0 Multijet
135 pkEuro 5
XG1.4 T-JET
120pk Euro 5
AANGEDREVEN ASSEN / STUURASSEN
1
TRANSMISSIE
AHandgeschakelde versnellingsbak (5 versnellingen)
BHandgeschakelde versnellingsbak (6 versnellingen)
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

223
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

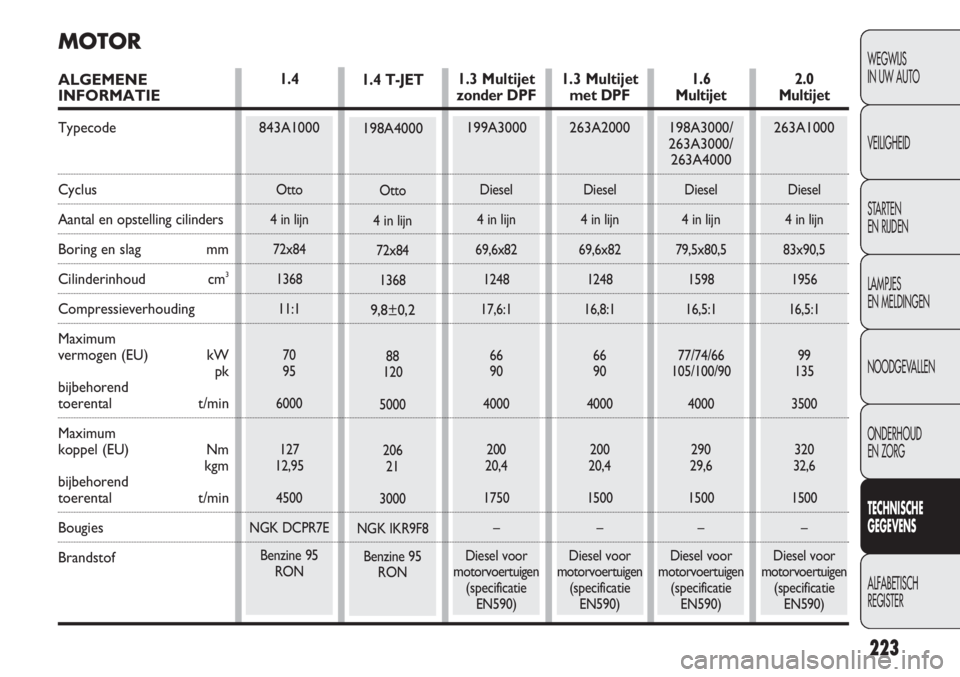

1.4
843A1000
Otto
4 in lijn
72x84
1368
11:1
70
95
6000
127
12,95
4500
NGK DCPR7E
Benzine 95
RON
1.3 Multijet
zonder DPF
199A3000
Diesel
4 in lijn
69,6x82
1248
17,6:1
66
90
4000
200
20,4
1750
–
Diesel voor
motorvoertuigen
(specificatie
EN590)
1.3 Multijet
met DPF
263A2000
Diesel
4 in lijn
69,6x82
1248
16,8:1
66
90
4000
200
20,4
1500
–
Diesel voor
motorvoertuigen
(specificatie
EN590)
1.6
Multijet
198A3000/
263A3000/
263A4000
Diesel
4 in lijn
79,5x80,5
1598
16,5:1
77/74/66
105/100/90
4000
290
29,6
1500
–
Diesel voor
motorvoertuigen
(specificatie
EN590)
2.0
Multijet
263A1000
Diesel
4 in lijn
83x90,5
1956
16,5:1
99
135
3500
320
32,6
1500
–
Diesel voor
motorvoertuigen
(specificatie
EN590)
1.4 T-JET
198A4000
Otto
4 in lijn
72x84
1368
9,8±0,2
88
120
5000
206
21
3000
NGK IKR9F8
Benzine 95
RON
MOTOR
ALGEMENE
INFORMATIE
Typecode
Cyclus
Aantal en opstelling cilinders
Boring en slag mm
Cilinderinhoud cm3
Compressieverhouding
Maximum
vermogen (EU) kW
pk
bijbehorend
toerental t/min
Maximum
koppel (EU) Nm
kgm
bijbehorend
toerental t/min
Bougies
Brandstof

224
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Modificaties of reparaties aan het brandstofsysteem die niet correct worden uitgevoerd en waar-
bij geen rekening wordt gehouden met de technische specificaties van het systeem, kunnen sto-
ringen in de werking en zelfs brand veroorzaken.
Met vijf of zes versnellingen (afhankelijk van uitvoering) + achteruit
Zelfstellend met koppelingspedaal zonder vrije slag
Voor
TRANSMISSIE
1.4 – 1.4 T-JET – 1.3 Multijet – 1.6 Multijet – 2.0 Multijet
Versnellingsbak
Koppeling
Aandrijving
Elektronisch
geregelde
directe Multijet
„Common Rail”
inspuiting met
turbocompressor
en intercoolerElektronisch
geregelde
directe Multijet
„Common Rail”
inspuiting met
turbocompressor
en intercoolerElektronische
sequentiële,
gefaseerde
multipoint
inspuiting.
Returnless-systeemElektronisch
geregelde
directe Multijet
„Common Rail”
inspuiting met
turbocompressor
en intercoolerElektronische,
sequentieel
gefaseerde
Multipoint inspuiting
met turbo
en intercooler
BRANDSTOFSYSTEEM
1.4 1.3 Multijet 1.6 Multijet 2.0 Multijet
I
nspuiting

225
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

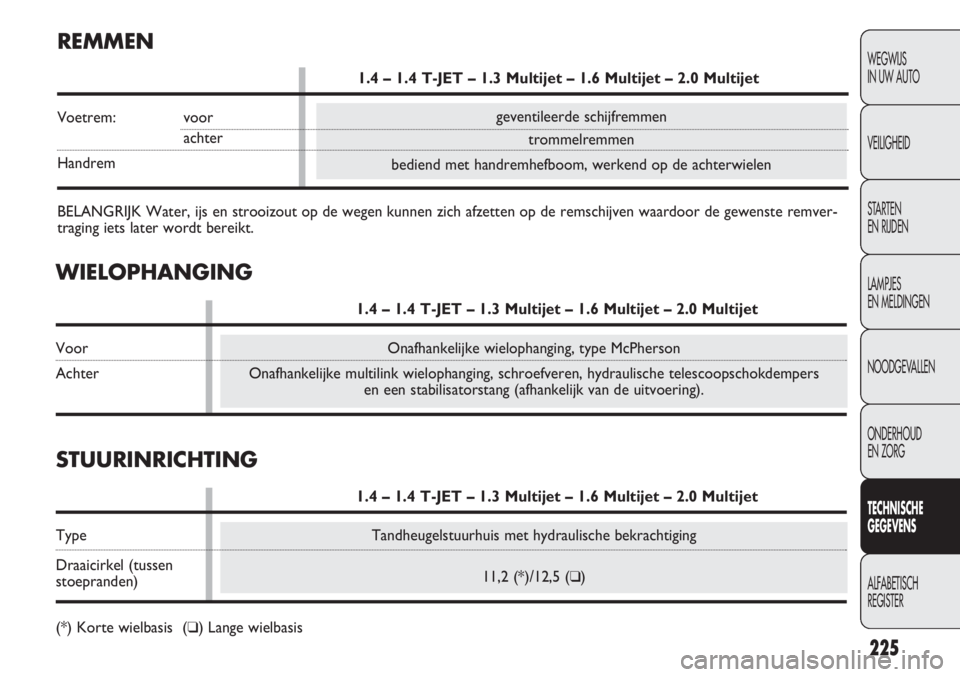

Tandheugelstuurhuis met hydraulische bekrachtiging
11,2 (*)/12,5 (
❑)
geventileerde schijfremmen
trommelremmen
bediend met handremhefboom, werkend op de achterwielen
Onafhankelijke wielophanging, type McPherson
Onafhankelijke multilink wielophanging, schroefveren, hydraulische telescoopschokdempers
en een stabilisatorstang (afhankelijk van de uitvoering).
REMMEN
1.4 – 1.4 T-JET – 1.3 Multijet – 1.6 Multijet – 2.0 Multijet
Voetrem: voor
achter
Handrem
BELANGRIJK Water, ijs en strooizout op de wegen kunnen zich afzetten op de remschijven waardoor de gewenste remver-
traging iets later wordt bereikt.
WIELOPHANGING
1.4 – 1.4 T-JET – 1.3 Multijet – 1.6 Multijet – 2.0 Multijet
Voor
Achter
STUURINRICHTING
1.4 – 1.4 T-JET – 1.3 Multijet – 1.6 Multijet – 2.0 Multijet
Type
Draaicirkel (tussen
stoepranden)
(*) Korte wielbasis (
❑) Lange wielbasis

226
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
WIELEN
VELGEN EN BANDEN
Geperst stalen of lichtmetalen velgen. Tubeless radiaal-
banden. Op de typegoedkeuring zijn bovendien alle goed-
gekeurde banden aangegeven.
BELANGRIJK Als de gegevens in het instructieboekje afwij-
ken van die van de typegoedkeuring, dient u zich altijd aan de
gegevens van de typegoedkeuring te houden.
Voor de rijveiligheid is het noodzakelijk dat alle wielen zijn
voorzien van banden van hetzelfde merk en hetzelfde type.
BELANGRIJK In tubeless banden mogen geen binnenban-
den gebruikt worden.
F0V0162mfig. 195
RESERVEWIEL
Geperst stalen velg.
Tubeless band, dezelfde als de standaard gemonteerde band.
WIELUITLIJNING
Toespoor voor, totaal: -1 ± 1 mm
De waarden zijn van toepassing op een auto in rijklare staat.
VERKLARING VAN DE CODERING OP DE
BANDEN fig. 195
Bijvoorbeeld: 185/65 R 15 88H
185 = Nominale breedte (S, afstand in mm tussen de
flanken).
65 = Hoogte/breedte-verhouding (H/S) (percentage).
R = Radiaalband.
15 = Diameter van de velg (in inch) (Ø).
88 = Beladingsindex (draagvermogen).
H = Snelheidsindex.
