FIAT DOBLO COMBI 2014 Instructieboek (in Dutch)

177
F0V0037mfig. 161
F0V0179mfig. 160
F0V0231mfig. 159b

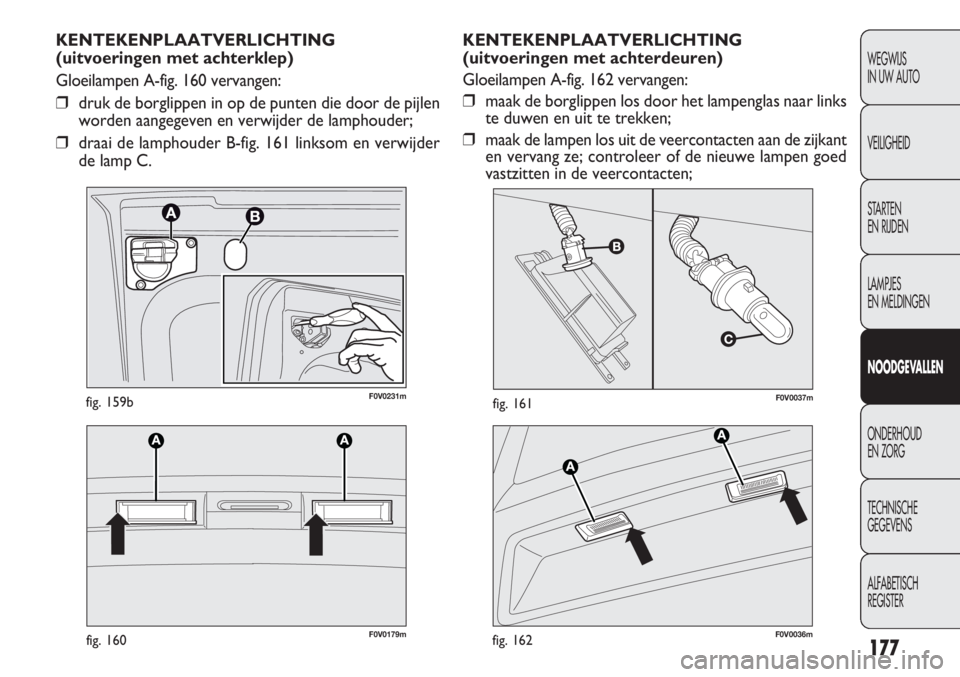

KENTEKENPLAATVERLICHTING
(uitvoeringen met achterdeuren)
Gloeilampen A-fig. 162 vervangen:
❒maak de borglippen los door het lampenglas naar links
te duwen en uit te trekken;
❒maak de lampen los uit de veercontacten aan de zijkant
en vervang ze; controleer of de nieuwe lampen goed
vastzitten in de veercontacten; KENTEKENPLAATVERLICHTING
(uitvoeringen met achterklep)
Gloeilampen A-fig. 160 vervangen:
❒druk de borglippen in op de punten die door de pijlen
worden aangegeven en verwijder de lamphouder;
❒draai de lamphouder B-fig. 161 linksom en verwijder
de lamp C.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0V0036mfig. 162

178

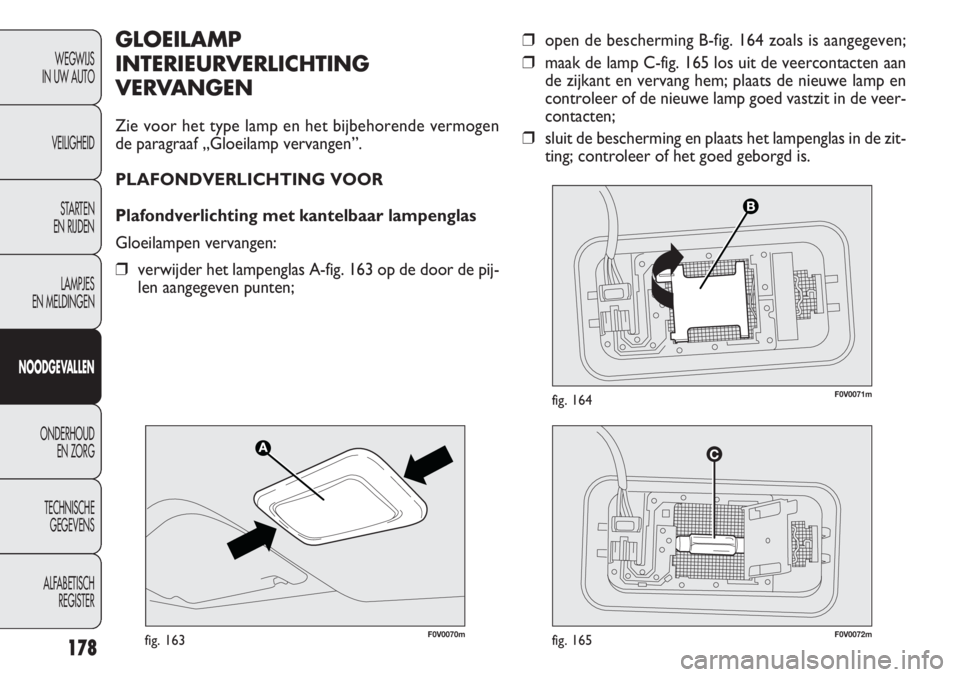

❒open de bescherming B-fig. 164 zoals is aangegeven;
❒maak de lamp C-fig. 165 los uit de veercontacten aan
de zijkant en vervang hem; plaats de nieuwe lamp en
controleer of de nieuwe lamp goed vastzit in de veer-
contacten;
❒sluit de bescherming en plaats het lampenglas in de zit-
ting; controleer of het goed geborgd is.GLOEILAMP
INTERIEURVERLICHTING
VERVANGEN
Zie voor het type lamp en het bijbehorende vermogen
de paragraaf „Gloeilamp vervangen”.
PLAFONDVERLICHTING VOOR
Plafondverlichting met kantelbaar lampenglas
Gloeilampen vervangen:
❒verwijder het lampenglas A-fig. 163 op de door de pij-
len aangegeven punten;
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0V0070mfig. 163F0V0072mfig. 165
F0V0071mfig. 164

179

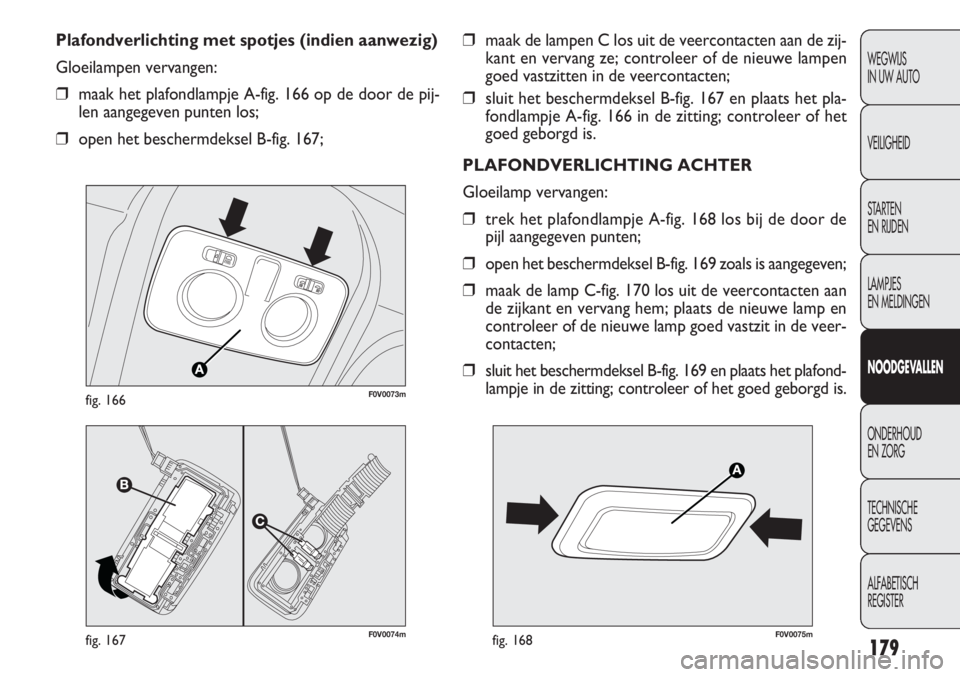

❒maak de lampen C los uit de veercontacten aan de zij-
kant en vervang ze; controleer of de nieuwe lampen
goed vastzitten in de veercontacten;
❒sluit het beschermdeksel B-fig. 167 en plaats het pla-
fondlampje A-fig. 166 in de zitting; controleer of het
goed geborgd is.
PLAFONDVERLICHTING ACHTER
Gloeilamp vervangen:
❒trek het plafondlampje A-fig. 168 los bij de door de
pijl aangegeven punten;
❒open het beschermdeksel B-fig. 169 zoals is aangegeven;
❒maak de lamp C-fig. 170 los uit de veercontacten aan
de zijkant en vervang hem; plaats de nieuwe lamp en
controleer of de nieuwe lamp goed vastzit in de veer-
contacten;
❒sluit het beschermdeksel B-fig. 169 en plaats het plafond-
lampje in de zitting; controleer of het goed geborgd is. Plafondverlichting met spotjes (indien aanwezig)
Gloeilampen vervangen:
❒maak het plafondlampje A-fig. 166 op de door de pij-
len aangegeven punten los;
❒open het beschermdeksel B-fig. 167;
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0V0074mfig. 167
F0V0073mfig. 166
F0V0075mfig. 168

180
F0V0072mfig. 170


F0V0176mfig. 171

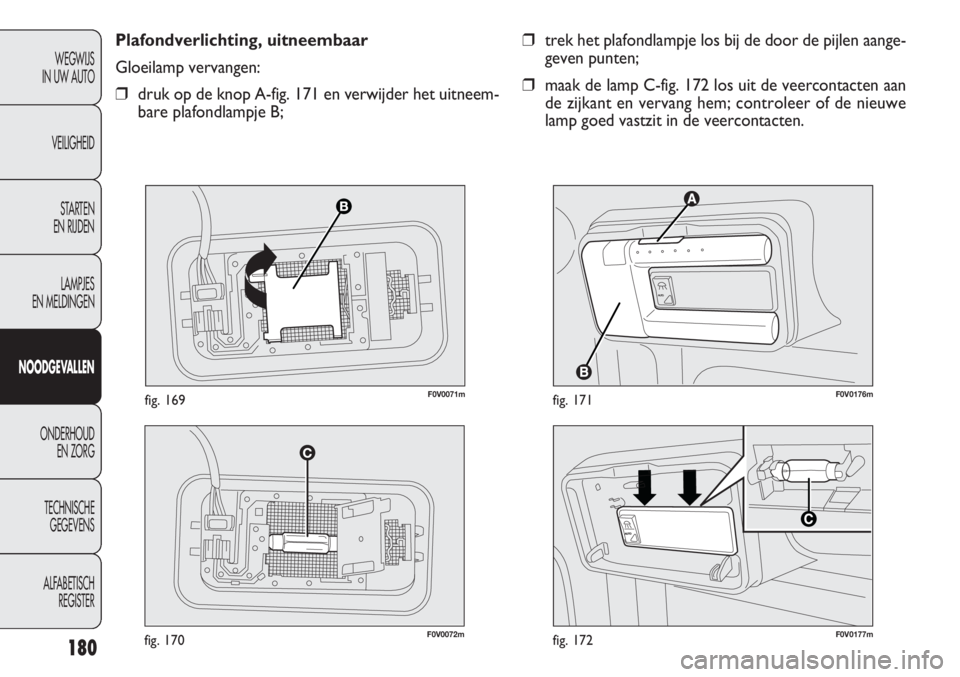

❒trek het plafondlampje los bij de door de pijlen aange-
geven punten;
❒maak de lamp C-fig. 172 los uit de veercontacten aan
de zijkant en vervang hem; controleer of de nieuwe
lamp goed vastzit in de veercontacten. Plafondverlichting, uitneembaar
Gloeilamp vervangen:
❒druk op de knop A-fig. 171 en verwijder het uitneem-
bare plafondlampje B;
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0V0071mfig. 169
F0V0177mfig. 172

181
F0V0088mfig. 173
ZEKERINGEN VERVANGEN
ALGEMENE INFORMATIE
Het elektrische systeem wordt door zekeringen beveiligd:
de zekering brandt door bij een storing of bij oneigenlijk ge-
bruik van het systeem.
Als een elektrisch onderdeel niet werkt, controleer dan eerst
of de zekering niet is doorgebrand: de verbindingsstrip A-
fig. 173 mag niet onderbroken zijn.
Is dit wel het geval, dan moet u de zekering vervangen door
een exemplaar met dezelfde stroomsterkte (zelfde kleur).
B zekering in goede staat.
C zekering met doorgebrande strip.
Gebruik het tangetje D voor het vervangen van de zeke-
ringen. Dit tangetje bevindt zich in de gereedschaptas of
in de Fix & Go houder (voor bepaalde uitvoeringen/
markten).
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Als de zekering opnieuw doorbrandt,
wendt u dan tot het Fiat Servicenetwerk.
ATTENTIE!
Vervang een defecte zekering nooit door
ander materiaal.
Vervang een zekering nooit door een ze-
kering met een hogere stroomsterkte
(ampère); BRANDGEVAAR.
Als een hoofdzekering (MEGA-FUSE, MIDI-FUSE)
doorbrandt, wendt u dan tot het Fiat Servicenet-
werk.
Controleer, voordat u een zekering vervangt, of
de contactsleutel uit het contactslot is genomen
en alle stroomgebruikers uit staan en/of zijn uit-
geschakeld.
ATTENTIE!
De componenten die door de zekeringen worden be-
veiligd, staan in de tabellen op de volgende pagina’s aan-
gegeven.
Als een zekering van de veiligheidssyste-
men (airbagsysteem, remsysteem), de aan-
drijving van de auto (motormanagementsysteem,
regelsysteem van de versnellingsbak) of de stuur-
inrichting doorbrandt, wendt u dan tot het Fiat
Servicenetwerk.
ATTENTIE!

182
F0V0081mfig. 174F0V0089mfig. 175

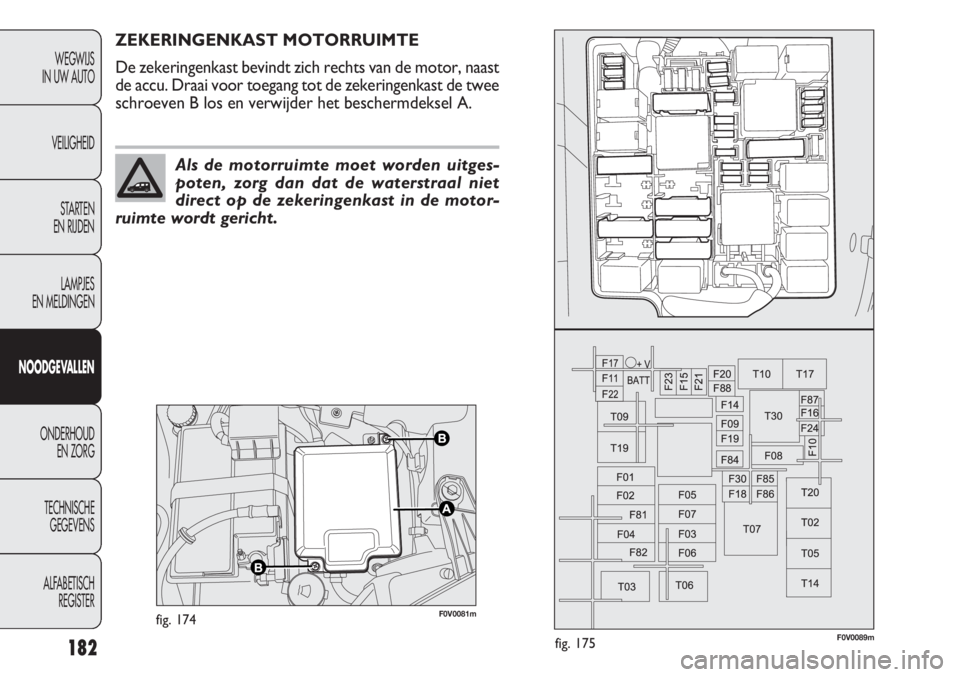

ZEKERINGENKAST MOTORRUIMTE
De zekeringenkast bevindt zich rechts van de motor, naast
de accu. Draai voor toegang tot de zekeringenkast de twee
schroeven B los en verwijder het beschermdeksel A.
Als de motorruimte moet worden uitges-
poten, zorg dan dat de waterstraal niet
direct op de zekeringenkast in de motor-
ruimte wordt gericht.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

183
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
BEVEILIGD SYSTEEM ZEKERING AMPÈRE FIGUUR
Relais achterklepontgrendeling (Cargo-uitvoering) F09 10 175
Eentonige claxon F10 10 175
Grootlicht F14 15 175
Extra verwarming PTC 1 (dieseluitvoeringen) F15 30 175
Aircocompressor F19 7,5 175
Achterruitverwarming F20 30 175
Elektrische brandstofpomp in tank F21 15 175
Mistlampen voor F30 15 175
Magneetkleppen methaansysteem F84 10 175
Stekkerdoos interieur, stekkerdoos achter F85 30 175
Aansteker, stoelverwarming F86 30 175
Accuconditiesensor IBS voor Start&Stop-systeem F87 5 175
Verwarming buitenspiegels F88 7,5 175

184
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0V0082mfig. 176F0V0083mfig. 177

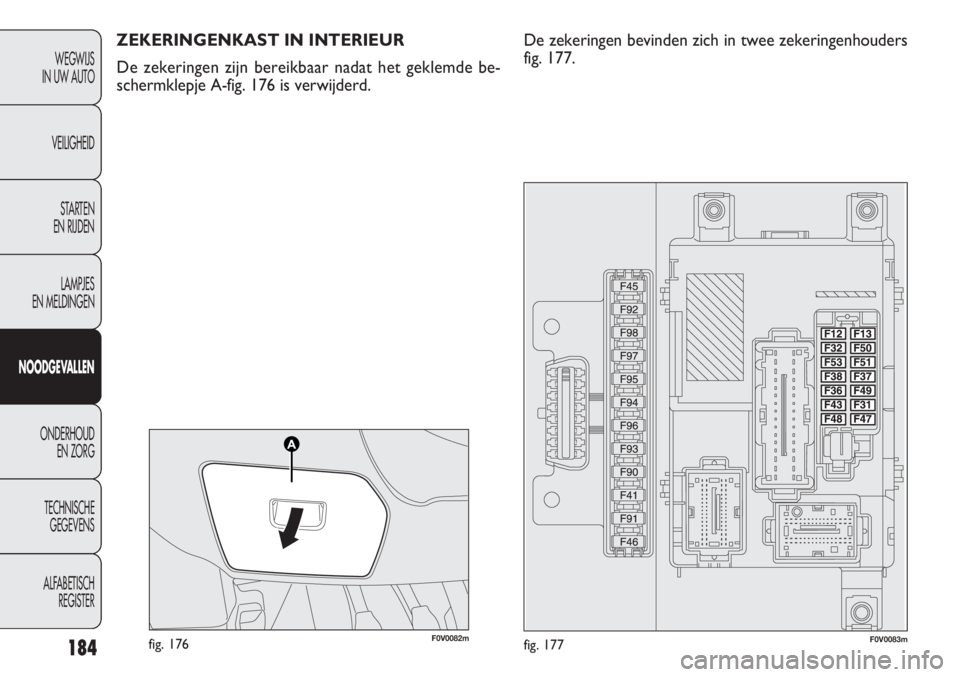

ZEKERINGENKAST IN INTERIEUR
De zekeringen zijn bereikbaar nadat het geklemde be-
schermklepje A-fig. 176 is verwijderd.De zekeringen bevinden zich in twee zekeringenhouders
fig. 177.

185
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
BEVEILIGD SYSTEEM ZEKERING AMPÈRE FIGUUR
Dimlicht rechts F12 7,5 177
Plafondlampje voor, plafondlampje achter, zonneklepverlichting,
dorpelverlichting, bagageruimteverlichting F32 7,5 177
Instrumentenpaneel F53 5 177
Slotmotoren portiervergrendeling, dead lock-actuatoren, motor
achterklepontgrendeling F38 20 177
+ Accu voor voeding EOBD-diagnosestekker, regeleenheid automatische
klimaatregeling, sirene diefstalalarm, autoradio, convergence-regeleenheid
Blue&Me™, regeleenheid bandenspanningscontrole F36 10 177
Ruitensproeier-/achterruitsproeierpomp F43 15 177
Motor ruitbediening in voorportier passagierszijde F48 20 177
Dimlicht links, koplampverstelling F13 7,5 177
INT-voeding voor rempedaalschakelaar, koppelingspedaalschakelaar,
interieurverwarming, convergence-regeleenheid Blue&Me™,
inbouwvoorbereiding autoradio F51 7,5 177
INT-voeding voor instrumentenpaneel, rempedaalschakelaar,
derde remlicht F37 5 177
INT-voeding voor verlichting bedieningspanelen, regeleenheid parkeersensoren,
regeleenheid bandenspanningscontrole, buitenspiegelverstelling,
regensensor, regeleenheid opendak, infotelematica-aansluiting my-port F49 5 177

186
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

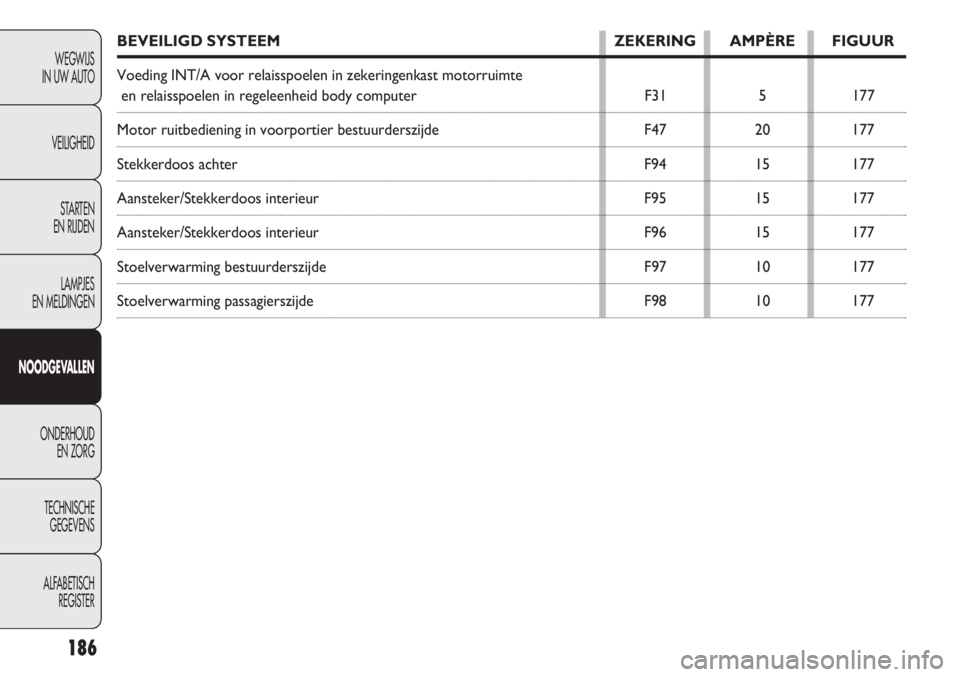

BEVEILIGD SYSTEEM ZEKERING AMPÈRE FIGUUR
Voeding INT/A voor relaisspoelen in zekeringenkast motorruimte
en relaisspoelen in regeleenheid body computer F31 5 177
Motor ruitbediening in voorportier bestuurderszijde F47 20 177
Stekkerdoos achter F94 15 177
Aansteker/Stekkerdoos interieur F95 15 177
Aansteker/Stekkerdoos interieur F96 15 177
Stoelverwarming bestuurderszijde F97 10 177
Stoelverwarming passagierszijde F98 10 177
