ACCU OPLADEN
BELANGRIJK De beschrijving voor het opladen van de ac-
cu dient slechts ter informatie. Wendt u bij voorkeur tot
het Fiat Servicenetwerk om deze werkzaamheden uit te
laten voeren.
We raden u aan de accu langzaam en met een lage stroom-
sterkte (ampèrage) gedurende ca. 24 uur op te laden. Als
u de accu langer oplaadt, kan de accu worden beschadigd.
Ga voor het opladen als volgt te werk:
F0V0381mfig. 177b
ZONDER START&STOP-SYSTEEM
❒maak de klem los van de minpool op de accu;
❒sluit de kabels van het laadapparaat aan op de accupo-
len; let hierbij op de polariteit;
❒schakel de acculader in;
❒schakel aan het einde van het opladen eerst de accu-
lader uit en koppel dan de accu los;
❒sluit de klem weer aan op de minpool van de accu.
BIJ AANWEZIGHEID VAN HET
START&STOP-SYSTEEM
Uitvoeringen met secundaire pool (fig. 177b)
❒koppel de minklem met de snelspanner A los van de
secundaire minpool B, omdat minpool C van de accu is
voorzien van een sensor D voor de controle van de ac-
cuconditie, die nooit mag worden losgekoppeld (behal-
ve als de accu wordt vervangen);
❒verbind de kabel van de pluspool van de acculader met
de pluspool van de accu en de minkabel met de se-
cundaire minpool B;
❒schakel de acculader in;
❒schakel aan het einde van het opladen eerst de accu-
lader uit en koppel dan de accu los;
❒sluit, na het loskoppelen van het laadapparaat, de min-
klem met de snelspanner A weer aan op de secundai-
re minpool B.

188
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
De vloeistof in de accu is giftig en corro-
sief. Vermijd het contact met de huid en
de ogen. Het opladen van de accu moet worden
uitgevoerd in een goed geventileerde ruimte, ver
verwijderd van open vuur en vonkvormende ap-
paraten: brand- en ontploffingsgevaar.
ATTENTIE!
Probeer een bevroren accu niet op te la-
den: eerst moet de accu ontdooid worden,
anders loopt u het risico dat de accu ontploft. Als
de accu bevroren is geweest, moet door deskun-
dig personeel worden gecontroleerd of de cellen
niet beschadigd zijn en of de bak geen scheuren
vertoont, waardoor de giftige en corrosieve vloei-
stof kan weglekken.
ATTENTIE!
F0V0380mfig. 177c
Uitvoeringen zonder secundaire pool (fig. 177c)
Ga als volgt te werk om het opladen, heel voorzichtig, uit
te voeren:
❒druk op knop A-fig. 177c om de stekker B los te ma-
ken van de sensor C voor bewaking van de accusta-
tus (deze laatste zit op de minpool van de accu zelf).
❒sluit de pluskabel (+) van het laadapparaat aan op de
pluspool (+) van de accu;
❒sluit de minkabel (–) van het laadapparaat aan op de
pen D van de minpool (–) van de accu;
❒schakel het laadapparaat in;
❒als het opladen voltooid is, eerst het apparaat uitscha-
kelen voordat het losgekoppeld wordt van de accu;
❒sluit de stekker B weer aan de de sensor C van de ac-
cu.

189

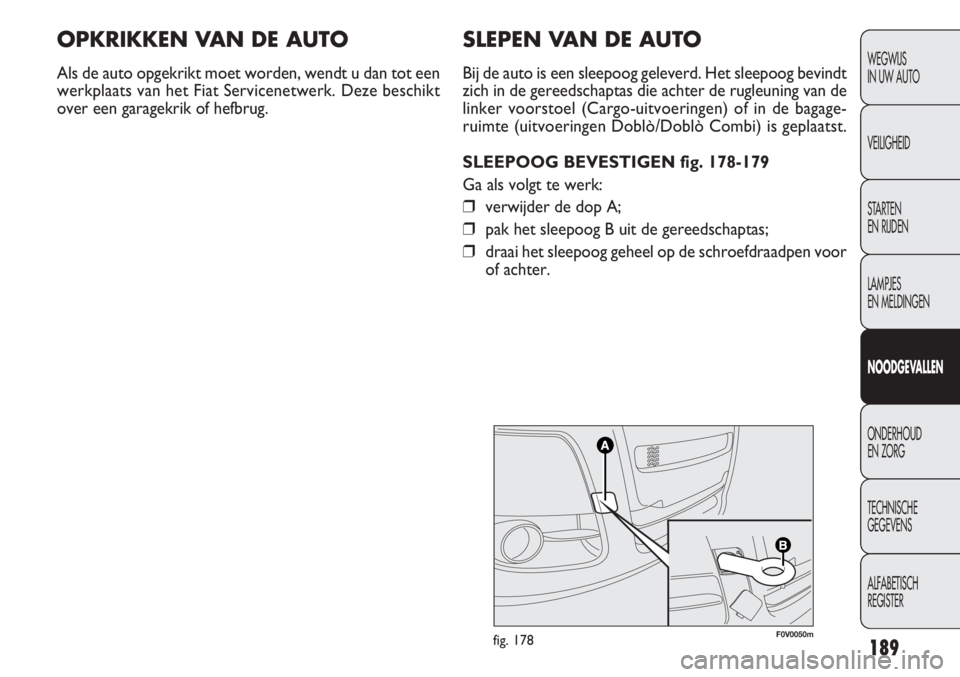

SLEPEN VAN DE AUTO
Bij de auto is een sleepoog geleverd. Het sleepoog bevindt
zich in de gereedschaptas die achter de rugleuning van de
linker voorstoel (Cargo-uitvoeringen) of in de bagage-
ruimte (uitvoeringen Doblò/Doblò Combi) is geplaatst.
SLEEPOOG BEVESTIGEN fig. 178-179
Ga als volgt te werk:
❒verwijder de dop A;
❒pak het sleepoog B uit de gereedschaptas;
❒draai het sleepoog geheel op de schroefdraadpen voor
of achter.WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0V0050mfig. 178
OPKRIKKEN VAN DE AUTO
Als de auto opgekrikt moet worden, wendt u dan tot een
werkplaats van het Fiat Servicenetwerk. Deze beschikt
over een garagekrik of hefbrug.

190
F0V0051mfig. 179
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Draai voor het slepen de sleutel in stand
MAR en vervolgens in STOP zonder de
contactsleutel uit het slot te verwijderen. Als de
contactsleutel uit het contactslot wordt genomen,
schakelt automatisch het stuurslot in waardoor
het onmogelijk wordt de auto te besturen.
ATTENTIE!
Maak de schroefdraad zorgvuldig schoon,
voordat u het sleepoog op de schroef-
draadpen draait. Controleer, voordat de auto
wordt gesleept, of het sleepoog geheel op de
schroefdraadpen is gedraaid.
Start de motor niet als de auto wordt gesleept.
ATTENTIE!
Houd er bij het slepen rekening mee dat
de rembekrachtiging niet werkt, waardoor
meer kracht nodig is voor de bediening van het
rempedaal. Gebruik voor het slepen geen elasti-
sche kabels en rijd zo gelijkmatig mogelijk. Con-
troleer tijdens het slepen of de sleepkabel geen
carrosseriedelen kan beschadigen. Houdt u bij het
slepen van een auto aan de wettelijke voorschrif-
ten. Dit geldt zowel voor het slepen zelf als voor
het gedrag naar andere weggebruikers. Start de
motor niet als de auto wordt gesleept.
ATTENTIE!
Het sleepoog voor en achter mag uitslui-
tend worden gebruikt voor pechgevallen op
een vlakke weg. Slepen, waarbij gebruik
moet worden gemaakt van een sleepverbinding
(sleepstang) die aan de wettelijke eisen voldoet, is
toegestaan over korte afstanden om de auto op een
vlakke weg te verplaatsen als voorbereiding op
transport m.b.v. een afsleepauto of een autoam-
bulance. De sleepogen MOGEN NIET worden ge-
bruikt voor het slepen van het voertuig buiten een
vlakke weg of als er obstakels aanwezig zijn en/of
voor het slepen met sleepkabels of andere elasti-
sche materialen. Naast bovenstaande voorwaarden
moeten de twee voertuigen (het slepende en het ge-
sleepte) tijdens het slepen ook zo veel mogelijk in
een rechte lijn achter elkaar blijven.

191
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

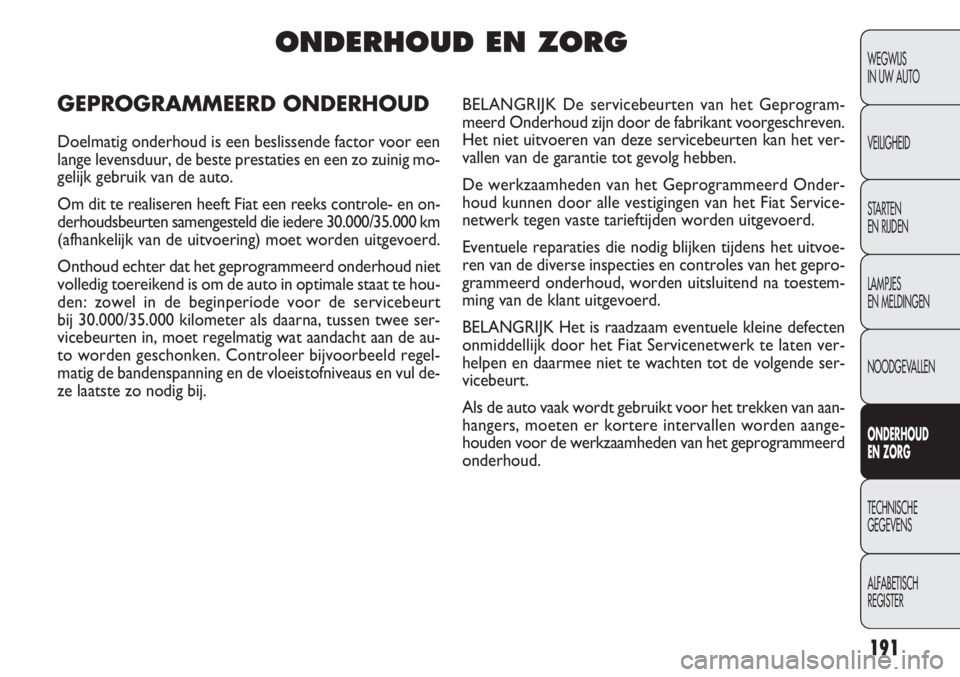

ONDERHOUD EN ZORG
GEPROGRAMMEERD ONDERHOUD
Doelmatig onderhoud is een beslissende factor voor een
lange levensduur, de beste prestaties en een zo zuinig mo-
gelijk gebruik van de auto.
Om dit te realiseren heeft Fiat een reeks controle- en on-
derhoudsbeurten samengesteld die iedere 30.000/35.000 km
(afhankelijk van de uitvoering) moet worden uitgevoerd.
Onthoud echter dat het geprogrammeerd onderhoud niet
volledig toereikend is om de auto in optimale staat te hou-
den: zowel in de beginperiode voor de servicebeurt
bij 30.000/35.000 kilometer als daarna, tussen twee ser-
vicebeurten in, moet regelmatig wat aandacht aan de au-
to worden geschonken. Controleer bijvoorbeeld regel-
matig de bandenspanning en de vloeistofniveaus en vul de-
ze laatste zo nodig bij.BELANGRIJK De servicebeurten van het Geprogram-
meerd Onderhoud zijn door de fabrikant voorgeschreven.
Het niet uitvoeren van deze servicebeurten kan het ver-
vallen van de garantie tot gevolg hebben.
De werkzaamheden van het Geprogrammeerd Onder-
houd kunnen door alle vestigingen van het Fiat Service-
netwerk tegen vaste tarieftijden worden uitgevoerd.
Eventuele reparaties die nodig blijken tijdens het uitvoe-
ren van de diverse inspecties en controles van het gepro-
grammeerd onderhoud, worden uitsluitend na toestem-
ming van de klant uitgevoerd.
BELANGRIJK Het is raadzaam eventuele kleine defecten
onmiddellijk door het Fiat Servicenetwerk te laten ver-
helpen en daarmee niet te wachten tot de volgende ser-
vicebeurt.
Als de auto vaak wordt gebruikt voor het trekken van aan-
hangers, moeten er kortere intervallen worden aange-
houden voor de werkzaamheden van het geprogrammeerd
onderhoud.

●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●
●●●●●●
●●●●●●
●●
●●
●●●●●●
●●●●●●
192
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

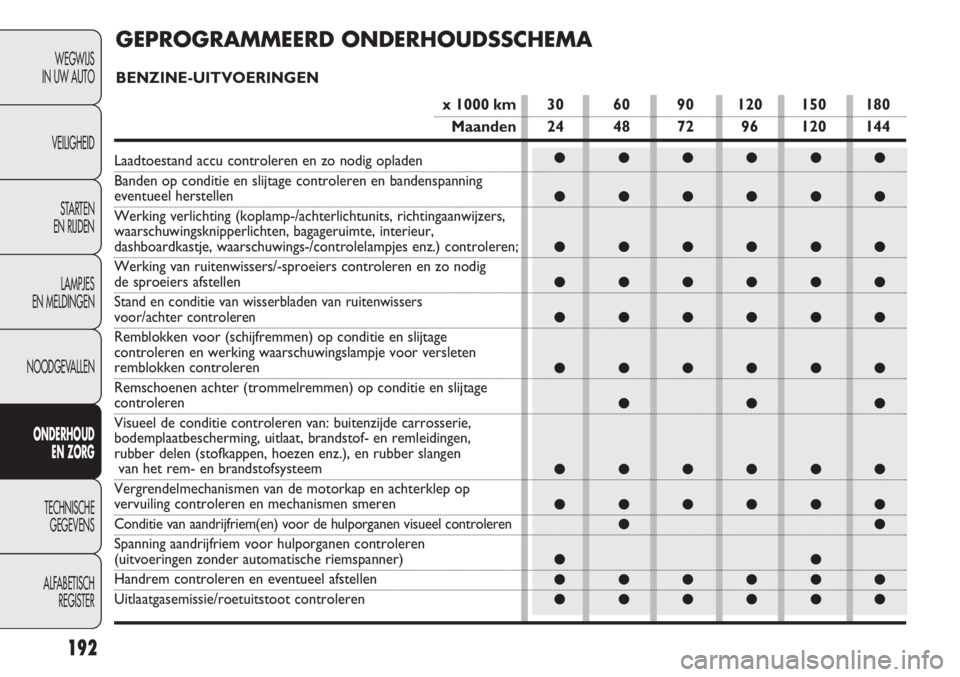

GEPROGRAMMEERD ONDERHOUDSSCHEMA
BENZINE-UITVOERINGEN
x 1000 km 30 60 90 120 150 180
Maanden 24 48 72 96 120 144
Laadtoestand accu controleren en zo nodig opladen
Banden op conditie en slijtage controleren en bandenspanning
eventueel herstellen
Werking verlichting (koplamp-/achterlichtunits, richtingaanwijzers,
waarschuwingsknipperlichten, bagageruimte, interieur,
dashboardkastje, waarschuwings-/controlelampjes enz.) controleren;
Werking van ruitenwissers/-sproeiers controleren en zo nodig
de sproeiers afstellen
Stand en conditie van wisserbladen van ruitenwissers voor/achter controleren
Remblokken voor (schijfremmen) op conditie en slijtage
controleren en werking waarschuwingslampje voor versleten
remblokken controleren
Remschoenen achter (trommelremmen) op conditie en slijtage
controleren
Visueel de conditie controleren van: buitenzijde carrosserie,
bodemplaatbescherming, uitlaat, brandstof- en remleidingen,
rubber delen (stofkappen, hoezen enz.), en rubber slangen
van het rem- en brandstofsysteem
Vergrendelmechanismen van de motorkap en achterklep op
vervuiling controleren en mechanismen smeren
Conditie van aandrijfriem(en) voor de hulporganen visueel controleren
Spanning aandrijfriem voor hulporganen controleren (uitvoeringen zonder automatische riemspanner)
Handrem controleren en eventueel afstellen
Uitlaatgasemissie/roetuitstoot controleren

193
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
●●
●●●●●●
●
●
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●
●●●●●●
x 1000 km 30 60 90 120 150 180
Maanden 24 48 72 96 120 144
Toestand van de getande distributieriem controleren
Bougies vervangen (▲)
Aandrijfriem(en) voor hulporganen vervangen
Getande distributieriem vervangen (*)
Luchtfilterelement vervangen
Vloeistofniveaus controleren en eventueel bijvullen (koelsysteem,
remsysteem, hydraulische koppelingbediening, ruitensproeiers,
accu enz.)
Motormanagementsysteem controleren
(m.b.v. diagnosestekker)
Onderste geleiders van zijschuifdeuren op vervuiling controleren
(of om de 6 maanden)
Motorolie en oliefilter vervangen (**)
Remvloeistof vervangen (of om de 24 maanden)
Pollenfilter vervangen (of om de 24 maanden)
(*) Ongeacht de kilometerstand moet de distributieriem bij zware bedrijfsomstandigheden (koude klimaten, gebruik in stadsverkeer, lang-
durig stationair draaien) om de 4 jaar worden vervangen of in ieder geval om de 5 jaar.
(**) Als het voertuig jaarlijks minder dan 10.000 km rijdt, moeten de motorolie en het filter om de 12 maanden vervangen worden.
(
▲) Voor 1.4 Turbo Benzineversies is het van essentieel belang, om de goede werking te garanderen en ernstige schade aan de motor te
voorkomen, de volgende zaken in acht te nemen:
- gebruik uitsluitend bougies die speciaal gecertificeerd zijn voor deze motoren; alle bougies moeten van hetzelfde type en merk zijn
(zie de paragraaf “Motor” in het hoofdstuk "Technische Specificates");
- houdt u strikt aan het in het Geprogrammeerd Onderhoudsschema aanbevolen vervangingsinterval van de bougies;
- het wordt aanbevolen contact op te nemen met het Fiat Servicenetwerk om de bougies te laten vervangen.

194
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●
●●●●●●
●●●●●●
●●●●●●
●●
●●●●●●
●●
●●●●●●

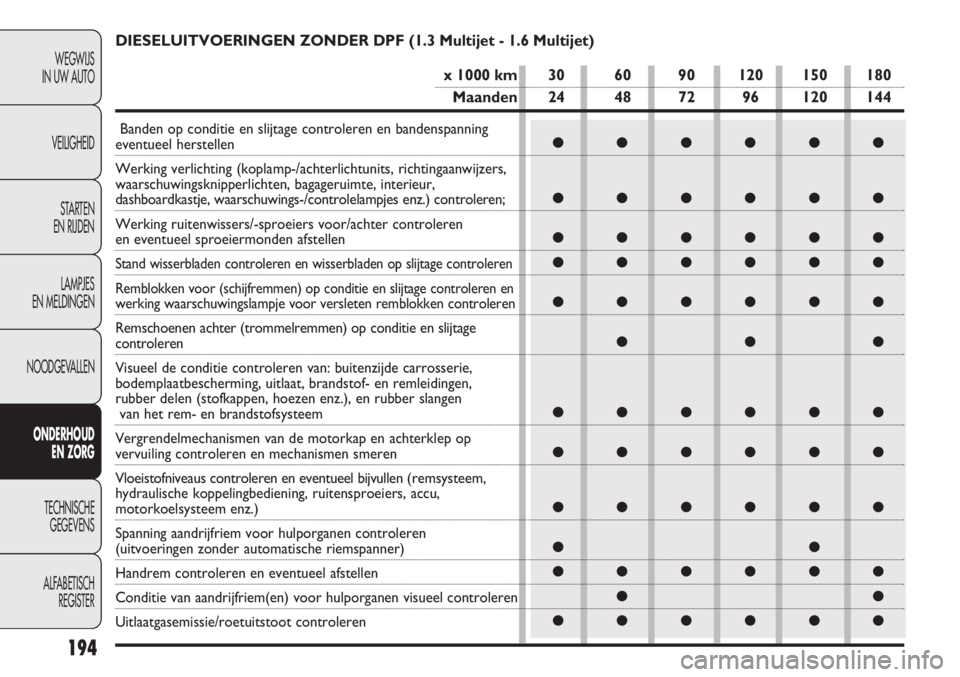

DIESELUITVOERINGEN ZONDER DPF (1.3 Multijet - 1.6 Multijet)
x 1000 km 30 60 90 120 150 180
Maanden 24 48 72 96 120 144
Banden op conditie en slijtage controleren en bandenspanning eventueel herstellen
Werking verlichting (koplamp-/achterlichtunits, richtingaanwijzers,
waarschuwingsknipperlichten, bagageruimte, interieur,
dashboardkastje, waarschuwings-/controlelampjes enz.) controleren;
Werking ruitenwissers/-sproeiers voor/achter controleren
en eventueel sproeiermonden afstellen
Stand wisserbladen controleren en wisserbladen op slijtage controleren
Remblokken voor (schijfremmen) op conditie en slijtage controleren en
werking waarschuwingslampje voor versleten remblokken controleren
Remschoenen achter (trommelremmen) op conditie en slijtage controleren
Visueel de conditie controleren van: buitenzijde carrosserie,
bodemplaatbescherming, uitlaat, brandstof- en remleidingen,
rubber delen (stofkappen, hoezen enz.), en rubber slangen
van het rem- en brandstofsysteem
Vergrendelmechanismen van de motorkap en achterklep op
vervuiling controleren en mechanismen smeren
Vloeistofniveaus controleren en eventueel bijvullen (remsysteem,
hydraulische koppelingbediening, ruitensproeiers, accu,
motorkoelsysteem enz.)
Spanning aandrijfriem voor hulporganen controleren
(uitvoeringen zonder automatische riemspanner)
Handrem controleren en eventueel afstellen
Conditie van aandrijfriem(en) voor hulporganen visueel controleren
Uitlaatgasemissie/roetuitstoot controleren

195
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
●●●●●●
●●●●●●
●
●
●●●
●●●
●●●●●●
●●●
●●●●●●

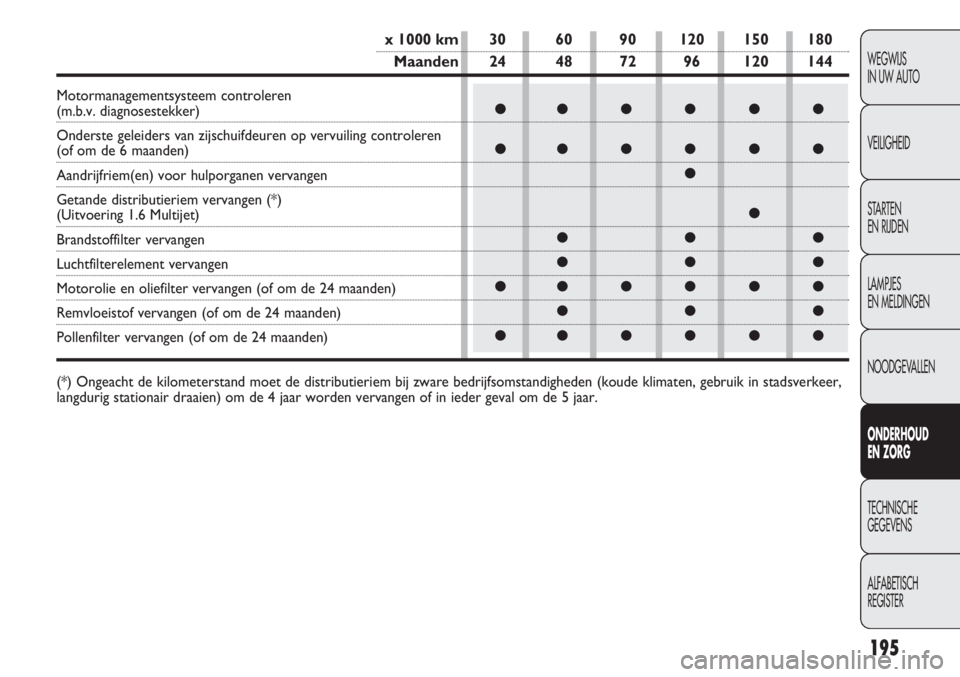

x 1000 km 30 60 90 120 150 180
Maanden 24 48 72 96 120 144
Motormanagementsysteem controleren (m.b.v. diagnosestekker)
Onderste geleiders van zijschuifdeuren op vervuiling controleren
(of om de 6 maanden)
Aandrijfriem(en) voor hulporganen vervangen
Getande distributieriem vervangen (*)
(Uitvoering 1.6 Multijet)
Brandstoffilter vervangen
Luchtfilterelement vervangen
Motorolie en oliefilter vervangen (of om de 24 maanden)
Remvloeistof vervangen (of om de 24 maanden)
Pollenfilter vervangen (of om de 24 maanden)
(*) Ongeacht de kilometerstand moet de distributieriem bij zware bedrijfsomstandigheden (koude klimaten, gebruik in stadsverkeer,
langdurig stationair draaien) om de 4 jaar worden vervangen of in ieder geval om de 5 jaar.

196
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
● ●●●●
● ●●●●
● ●●●●
● ●●●●
● ●●●●
●●
● ●●●●
● ●●●●
● ●●●●
●●
● ●●●●
●●
● ●●●●
DIESELUITVOERINGEN MET DPF (1.3 Multijet - 1.6 Multijet - 2.0 Multijet)
x 1000 km 35 70 105 140 175
Maanden 24 48 72 96 120
Banden op conditie en slijtage controleren en bandenspanningeventueel herstellen
Werking verlichting (koplampen, richtingaanwijzers,
waarschuwingsknipperlichten, bagageruimte, interieur,
dashboardkastje, waarschuwings-/controlelampjes, enz.) controleren
Werking ruitenwissers/-sproeiers voor/achter controleren
en eventueel sproeiermonden afstellen
Stand wisserbladen controleren en wisserbladen op slijtage controleren
Remblokken voor (schijfremmen) op conditie en slijtage controleren en
werking waarschuwingslampje voor versleten remblokken controleren
Remschoenen achter (trommelremmen) op conditie en slijtage controleren
Visueel de conditie controleren van: buitenzijde carrosserie,
bodemplaatbescherming, uitlaat, brandstof- en remleidingen,
rubber delen (stofkappen, hoezen enz.), en rubber slangen
van het rem- en brandstofsysteem
Vergrendelmechanismen van de motorkap en achterklep op vervuiling
controleren en mechanismen smeren
Vloeistofniveaus controleren en eventueel bijvullen (remsysteem, hydraulische
koppelingbediening, ruitensproeiers, accu, motorkoelsysteem enz.)
Spanning aandrijfriem voor hulporganen controleren
(uitvoeringen zonder automatische riemspanner)
Handrem controleren en eventueel afstellen
Conditie van aandrijfriem(en) voor hulporganen visueel controleren
Uitlaatgasemissie/roetuitstoot controleren
