VÝMENA
VONKAJŠEJ
ŽIAROVKY
Typ žiarovky a príslušný výkon nájdete v
predchádzajúcom odseku „Výmena
žiarovky".

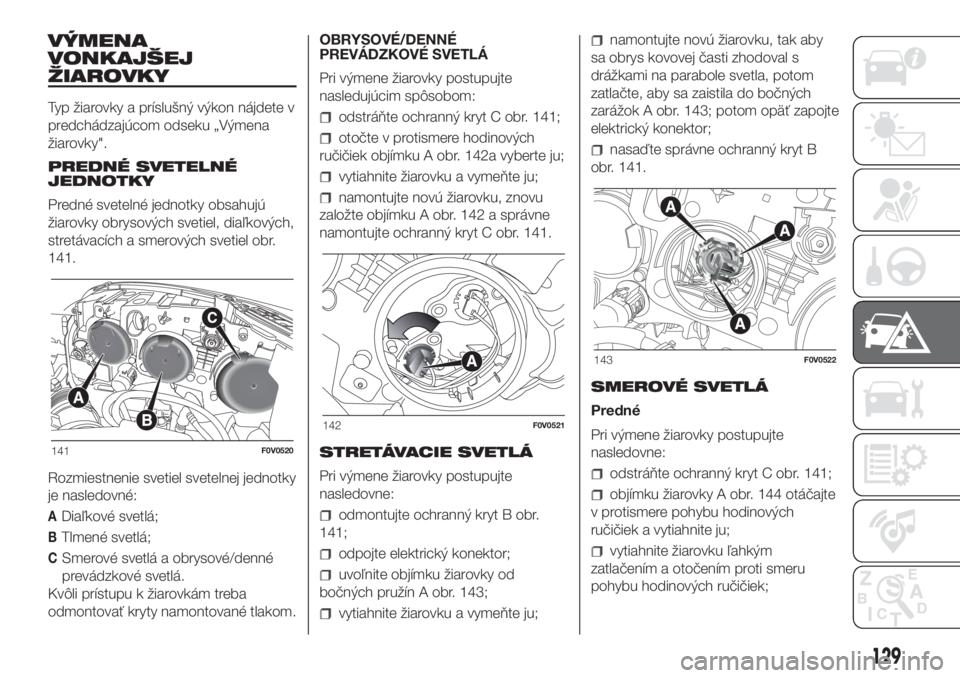

PREDNÉ SVETELNÉ
JEDNOTKY
Predné svetelné jednotky obsahujú
žiarovky obrysových svetiel, diaľkových,
stretávacích a smerových svetiel obr.
141.
Rozmiestnenie svetiel svetelnej jednotky
je nasledovné:
ADiaľkové svetlá;
BTlmené svetlá;
CSmerové svetlá a obrysové/denné
prevádzkové svetlá.
Kvôli prístupu k žiarovkám treba
odmontovať kryty namontované tlakom.OBRYSOVÉ/DENNÉ
PREVÁDZKOVÉ SVETLÁ
Pri výmene žiarovky postupujte
nasledujúcim spôsobom:
odstráňte ochranný kryt C obr. 141;
otočte v protismere hodinových
ručičiek objímku A obr. 142a vyberte ju;
vytiahnite žiarovku a vymeňte ju;
namontujte novú žiarovku, znovu
založte objímku A obr. 142 a správne
namontujte ochranný kryt C obr. 141.
STRETÁVACIE SVETLÁ
Pri výmene žiarovky postupujte
nasledovne:
odmontujte ochranný kryt B obr.
141;
odpojte elektrický konektor;
uvoľnite objímku žiarovky od
bočných pružín A obr. 143;
vytiahnite žiarovku a vymeňte ju;
namontujte novú žiarovku, tak aby
sa obrys kovovej časti zhodoval s
drážkami na parabole svetla, potom
zatlačte, aby sa zaistila do bočných
zarážok A obr. 143; potom opäť zapojte
elektrický konektor;
nasaďte správne ochranný kryt B
obr. 141.
SMEROVÉ SVETLÁ
Predné
Pri výmene žiarovky postupujte
nasledovne:
odstráňte ochranný kryt C obr. 141;
objímku žiarovky A obr. 144 otáčajte
v protismere pohybu hodinových
ručičiek a vytiahnite ju;
vytiahnite žiarovku ľahkým
zatlačením a otočením proti smeru
pohybu hodinových ručičiek;
141F0V0520
142F0V0521
143F0V0522
129

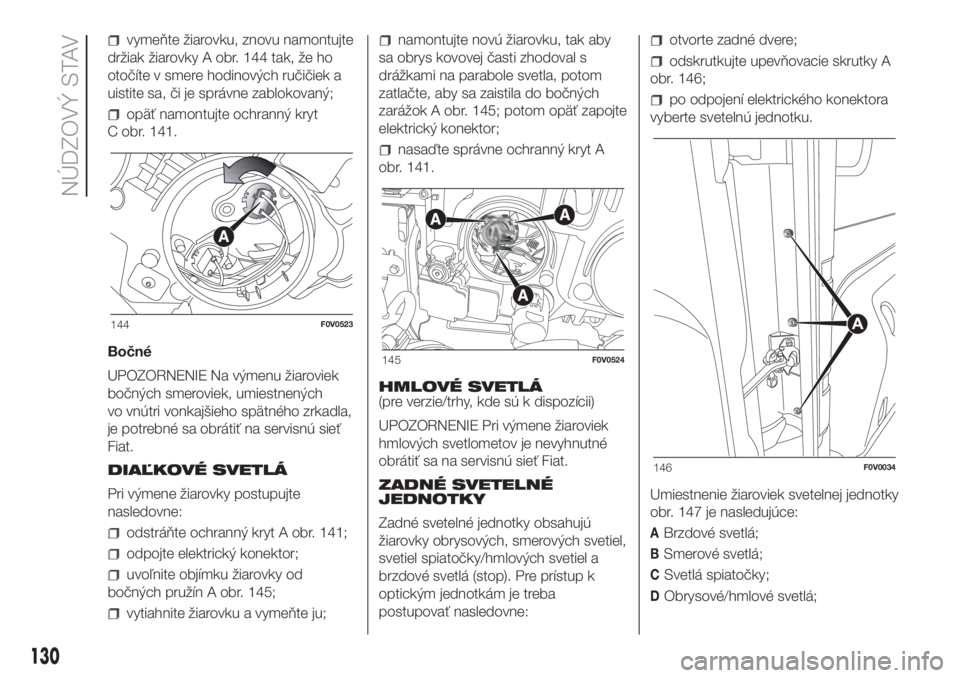

vymeňte žiarovku, znovu namontujte
držiak žiarovky A obr. 144 tak, že ho
otočíte v smere hodinových ručičiek a
uistite sa, či je správne zablokovaný;
opäť namontujte ochranný kryt
C obr. 141.
Bočné
UPOZORNENIE Na výmenu žiaroviek
bočných smeroviek, umiestnených
vo vnútri vonkajšieho spätného zrkadla,
je potrebné sa obrátiť na servisnú sieť
Fiat.
DIAĽKOVÉ SVETLÁ
Pri výmene žiarovky postupujte
nasledovne:
odstráňte ochranný kryt A obr. 141;
odpojte elektrický konektor;
uvoľnite objímku žiarovky od
bočných pružín A obr. 145;
vytiahnite žiarovku a vymeňte ju;
namontujte novú žiarovku, tak aby
sa obrys kovovej časti zhodoval s
drážkami na parabole svetla, potom
zatlačte, aby sa zaistila do bočných
zarážok A obr. 145; potom opäť zapojte
elektrický konektor;
nasaďte správne ochranný kryt A
obr. 141.
HMLOVÉ SVETLÁ
(pre verzie/trhy, kde sú k dispozícii)
UPOZORNENIE Pri výmene žiaroviek
hmlových svetlometov je nevyhnutné
obrátiť sa na servisnú sieť Fiat.
ZADNÉ SVETELNÉ
JEDNOTKY
Zadné svetelné jednotky obsahujú
žiarovky obrysových, smerových svetiel,
svetiel spiatočky/hmlových svetiel a
brzdové svetlá (stop). Pre prístup k
optickým jednotkám je treba
postupovať nasledovne:
otvorte zadné dvere;
odskrutkujte upevňovacie skrutky A
obr. 146;
po odpojení elektrického konektora
vyberte svetelnú jednotku.
Umiestnenie žiaroviek svetelnej jednotky
obr. 147 je nasledujúce:
ABrzdové svetlá;
BSmerové svetlá;
CSvetlá spiatočky;
DObrysové/hmlové svetlá;
144F0V0523
145F0V0524
146F0V0034
130
NÚDZOVÝ STAV

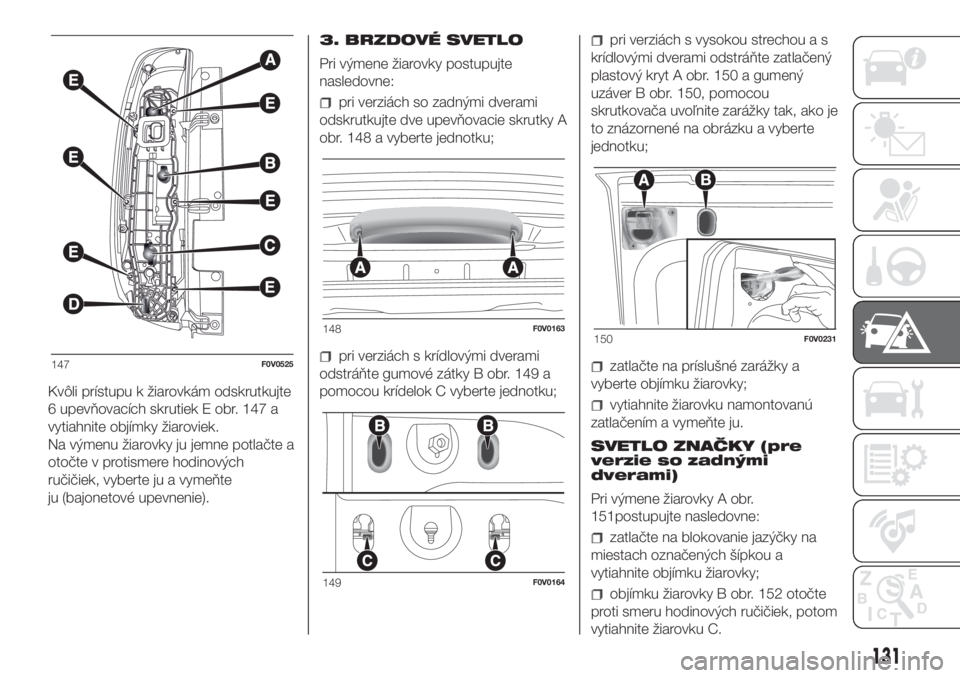

Kvôli prístupu k žiarovkám odskrutkujte
6 upevňovacích skrutiek E obr. 147 a
vytiahnite objímky žiaroviek.
Na výmenu žiarovky ju jemne potlačte a
otočte v protismere hodinových
ručičiek, vyberte ju a vymeňte
ju (bajonetové upevnenie).3. BRZDOVÉ SVETLO
Pri výmene žiarovky postupujte
nasledovne:
pri verziách so zadnými dverami
odskrutkujte dve upevňovacie skrutky A
obr. 148 a vyberte jednotku;
pri verziách s krídlovými dverami
odstráňte gumové zátky B obr. 149 a
pomocou krídelok C vyberte jednotku;
pri verziách s vysokou strechou a s
krídlovými dverami odstráňte zatlačený
plastový kryt A obr. 150 a gumený
uzáver B obr. 150, pomocou
skrutkovača uvoľnite zarážky tak, ako je
to znázornené na obrázku a vyberte
jednotku;
zatlačte na príslušné zarážky a
vyberte objímku žiarovky;
vytiahnite žiarovku namontovanú
zatlačením a vymeňte ju.
SVETLO ZNAČKY (pre
verzie so zadnými
dverami)
Pri výmene žiarovky A obr.
151postupujte nasledovne:
zatlačte na blokovanie jazýčky na
miestach označených šípkou a
vytiahnite objímku žiarovky;
objímku žiarovky B obr. 152 otočte
proti smeru hodinových ručičiek, potom
vytiahnite žiarovku C.
147F0V0525
148F0V0163
149F0V0164
150F0V0231
131

SVETLÁ ZNAČKY (pre
verzie s krídlovými
dverami)
Pri výmene žiarovky A obr. 153
postupujte nasledovne:
zatlačte na jazýčky v bodoch, ako je
to zobrazené na obrázku a potiahnite
smerom doľava na vysunutie krytu;
vymeňte žiarovky uvoľnením z
bočných kontaktov, založte nové
žiarovky a uistite sa pritom, či sú
správne uchytené medzi kontaktmi.

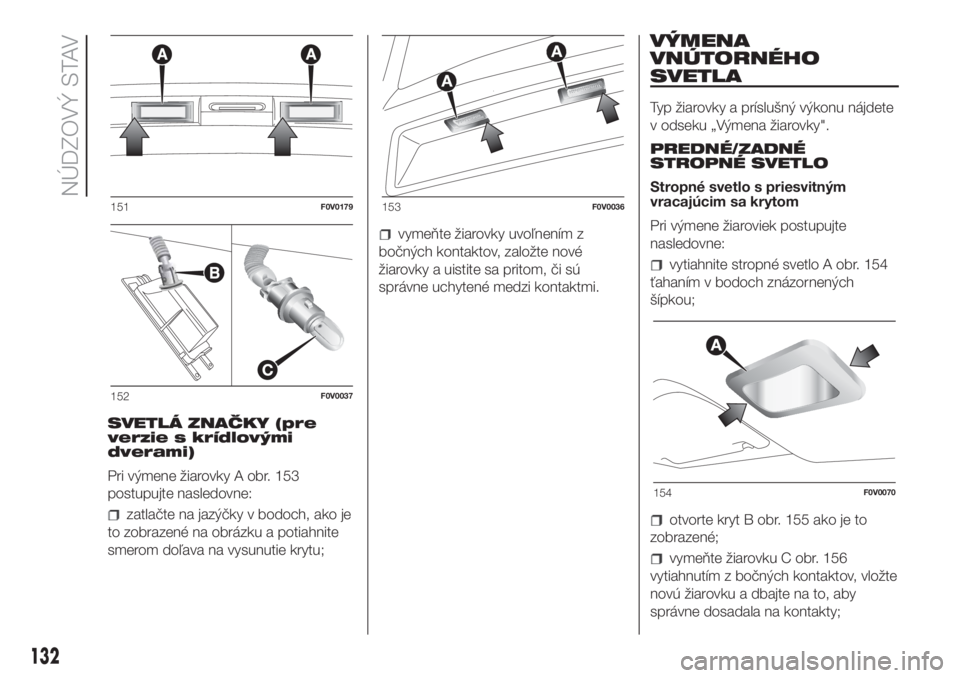

VÝMENA
VNÚTORNÉHO
SVETLA
Typ žiarovky a príslušný výkonu nájdete
v odseku „Výmena žiarovky".
PREDNÉ/ZADNÉ
STROPNÉ SVETLO
Stropné svetlo s priesvitným
vracajúcim sa krytom
Pri výmene žiaroviek postupujte
nasledovne:
vytiahnite stropné svetlo A obr. 154
ťahaním v bodoch znázornených
šípkou;
otvorte kryt B obr. 155 ako je to
zobrazené;
vymeňte žiarovku C obr. 156
vytiahnutím z bočných kontaktov, vložte
novú žiarovku a dbajte na to, aby
správne dosadala na kontakty;
151F0V0179
152F0V0037
153F0V0036
154F0V0070
132
NÚDZOVÝ STAV

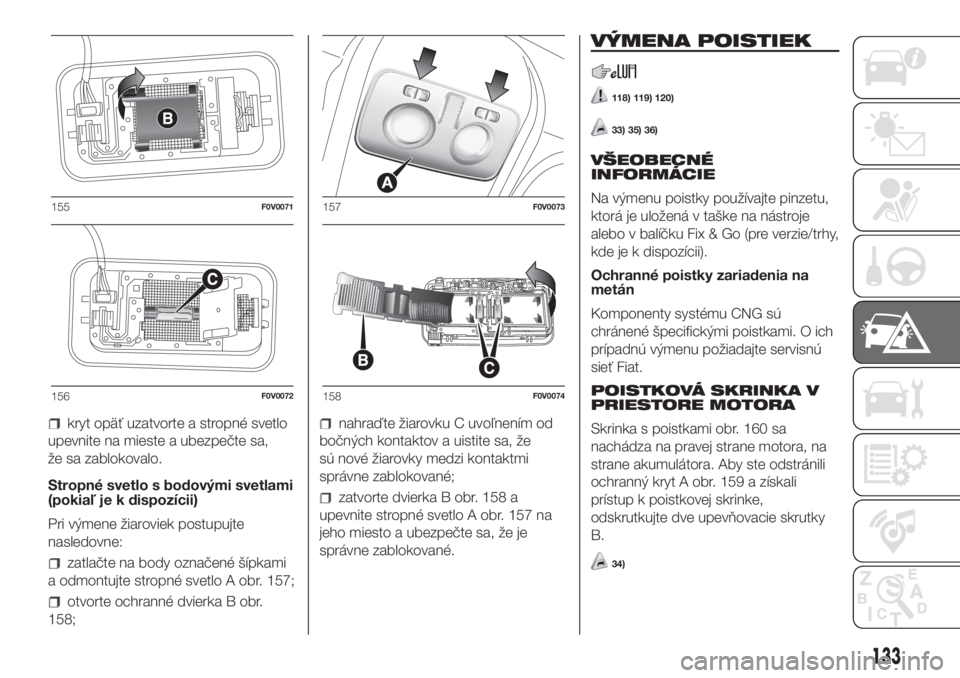

kryt opäť uzatvorte a stropné svetlo
upevnite na mieste a ubezpečte sa,
že sa zablokovalo.
Stropné svetlo s bodovými svetlami
(pokiaľ je k dispozícii)
Pri výmene žiaroviek postupujte
nasledovne:
zatlačte na body označené šípkami
a odmontujte stropné svetlo A obr. 157;
otvorte ochranné dvierka B obr.
158;
nahraďte žiarovku C uvoľnením od
bočných kontaktov a uistite sa, že
sú nové žiarovky medzi kontaktmi
správne zablokované;
zatvorte dvierka B obr. 158 a
upevnite stropné svetlo A obr. 157 na
jeho miesto a ubezpečte sa, že je
správne zablokované.
VÝMENA POISTIEK
118) 119) 120)
33) 35) 36)
VŠEOBECNÉ
INFORMÁCIE
Na výmenu poistky používajte pinzetu,
ktorá je uložená v taške na nástroje
alebo v balíčku Fix & Go (pre verzie/trhy,
kde je k dispozícii).
Ochranné poistky zariadenia na
metán
Komponenty systému CNG sú
chránené špecifickými poistkami. O ich
prípadnú výmenu požiadajte servisnú
sieť Fiat.
POISTKOVÁ SKRINKA V
PRIESTORE MOTORA
Skrinka s poistkami obr. 160 sa
nachádza na pravej strane motora, na
strane akumulátora. Aby ste odstránili
ochranný kryt A obr. 159 a získali
prístup k poistkovej skrinke,
odskrutkujte dve upevňovacie skrutky
B.
34)
155F0V0071
156F0V0072
157F0V0073
158F0V0074
133

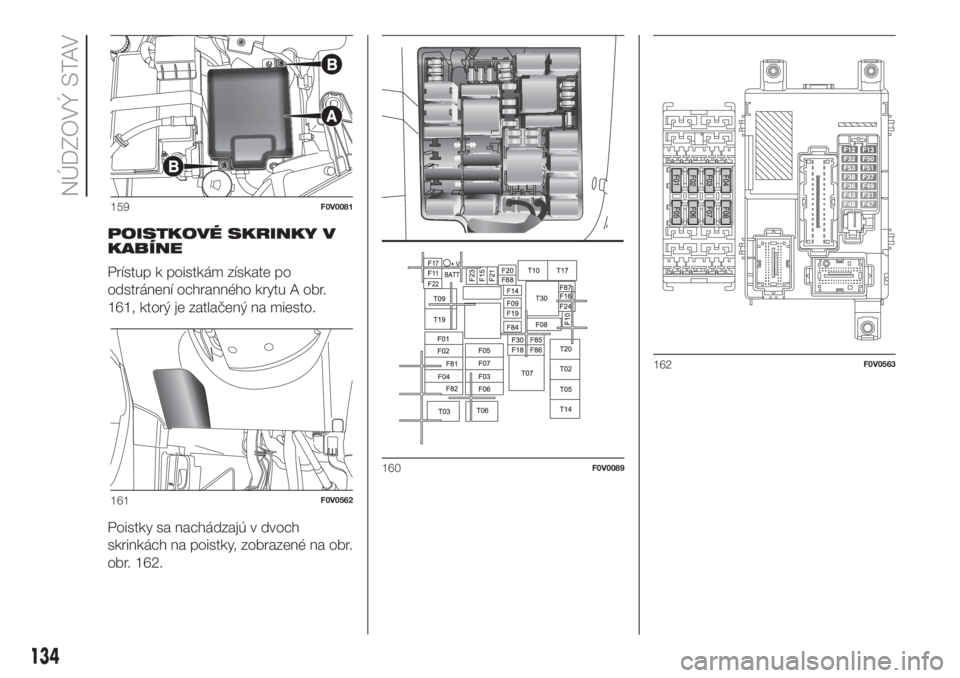

POISTKOVÉ SKRINKY V
KABÍNE
Prístup k poistkám získate po
odstránení ochranného krytu A obr.
161, ktorý je zatlačený na miesto.
Poistky sa nachádzajú v dvoch
skrinkách na poistky, zobrazené na obr.
obr. 162.
159F0V0081
161F0V0562
160F0V0089
162F0V0563
134
NÚDZOVÝ STAV

Poistková skrinka v priestore motora
obr. 159 - obr. 160
CHRÁNENÉ ZARIADENIE POISTKA AMPÉRY
Spínač na otvorenie dverí (verzie Cargo) F09 10
Akustický ohlasovač jednotónový F10 10
Diaľkové svetláF14 15
Vyhrievané zadné skloF20 30
Hmlové svetlometyF30 15
Zadný rozvod prúduF85 15
Elektrická zásuvka v kabíneF86 15
135

Poistkové skrinky v kabíne
obr. 161 - obr. 162

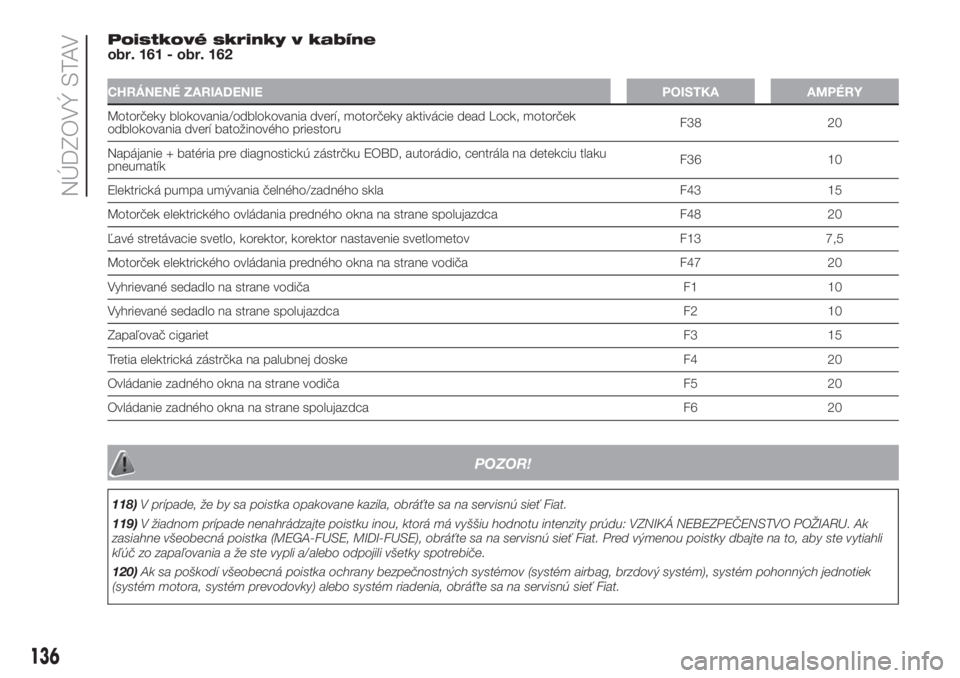

CHRÁNENÉ ZARIADENIE POISTKA AMPÉRY
Motorčeky blokovania/odblokovania dverí, motorčeky aktivácie dead Lock, motorček
odblokovania dverí batožinového priestoruF38 20
Napájanie + batéria pre diagnostickú zástrčku EOBD, autorádio, centrála na detekciu tlaku
pneumatíkF36 10
Elektrická pumpa umývania čelného/zadného skla F43 15
Motorček elektrického ovládania predného okna na strane spolujazdca F48 20
Ľavé stretávacie svetlo, korektor, korektor nastavenie svetlometov F13 7,5
Motorček elektrického ovládania predného okna na strane vodiča F47 20
Vyhrievané sedadlo na strane vodiča F1 10
Vyhrievané sedadlo na strane spolujazdca F2 10
Zapaľovač cigarietF3 15
Tretia elektrická zástrčka na palubnej doske F4 20
Ovládanie zadného okna na strane vodiča F5 20
Ovládanie zadného okna na strane spolujazdca F6 20

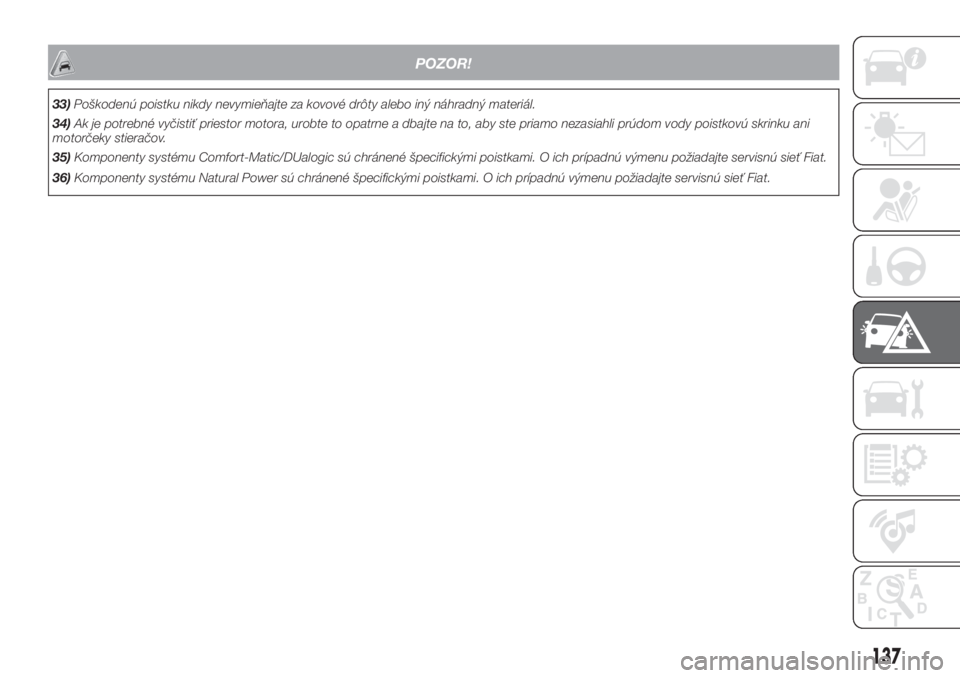

POZOR!
118)V prípade, že by sa poistka opakovane kazila, obráťte sa na servisnú sieť Fiat.
119)V žiadnom prípade nenahrádzajte poistku inou, ktorá má vyššiu hodnotu intenzity prúdu: VZNIKÁ NEBEZPEČENSTVO POŽIARU. Ak
zasiahne všeobecná poistka (MEGA-FUSE, MIDI-FUSE), obráťte sa na servisnú sieť Fiat. Pred výmenou poistky dbajte na to, aby ste vytiahli
kľúč zo zapaľovania a že ste vypli a/alebo odpojili všetky spotrebiče.
120)Ak sa poškodí všeobecná poistka ochrany bezpečnostných systémov (systém airbag, brzdový systém), systém pohonných jednotiek
(systém motora, systém prevodovky) alebo systém riadenia, obráťte sa na servisnú sieť Fiat.
136
NÚDZOVÝ STAV

POZOR!
33)Poškodenú poistku nikdy nevymieňajte za kovové drôty alebo iný náhradný materiál.
34)Ak je potrebné vyčistiť priestor motora, urobte to opatrne a dbajte na to, aby ste priamo nezasiahli prúdom vody poistkovú skrinku ani
motorčeky stieračov.
35)Komponenty systému Comfort-Matic/DUalogic sú chránené špecifickými poistkami. O ich prípadnú výmenu požiadajte servisnú sieť Fiat.
36)Komponenty systému Natural Power sú chránené špecifickými poistkami. O ich prípadnú výmenu požiadajte servisnú sieť Fiat.
137

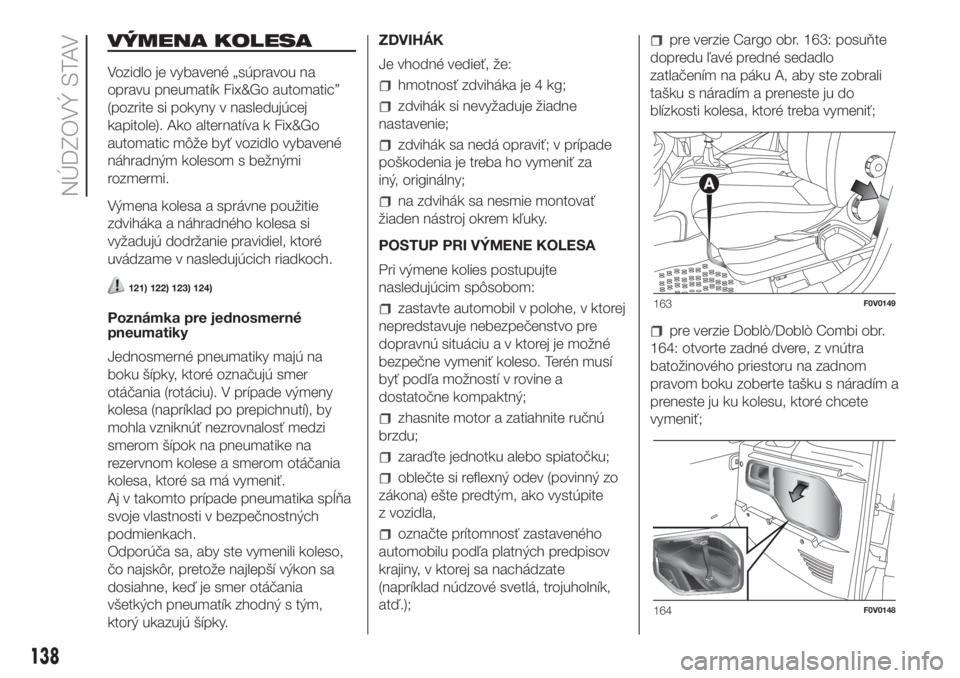

VÝMENA KOLESA
Vozidlo je vybavené „súpravou na
opravu pneumatík Fix&Go automatic”
(pozrite si pokyny v nasledujúcej
kapitole). Ako alternatíva k Fix&Go
automatic môže byť vozidlo vybavené
náhradným kolesom s bežnými
rozmermi.
Výmena kolesa a správne použitie
zdviháka a náhradného kolesa si
vyžadujú dodržanie pravidiel, ktoré
uvádzame v nasledujúcich riadkoch.
121) 122) 123) 124)
Poznámka pre jednosmerné
pneumatiky
Jednosmerné pneumatiky majú na
boku šípky, ktoré označujú smer
otáčania (rotáciu). V prípade výmeny
kolesa (napríklad po prepichnutí), by
mohla vzniknúť nezrovnalosť medzi
smerom šípok na pneumatike na
rezervnom kolese a smerom otáčania
kolesa, ktoré sa má vymeniť.
Aj v takomto prípade pneumatika spĺňa
svoje vlastnosti v bezpečnostných
podmienkach.
Odporúča sa, aby ste vymenili koleso,
čo najskôr, pretože najlepší výkon sa
dosiahne, keď je smer otáčania
všetkých pneumatík zhodný s tým,
ktorý ukazujú šípky.ZDVIHÁK
Je vhodné vedieť, že:
hmotnosť zdviháka je 4 kg;
zdvihák si nevyžaduje žiadne
nastavenie;
zdvihák sa nedá opraviť; v prípade
poškodenia je treba ho vymeniť za
iný, originálny;
na zdvihák sa nesmie montovať
žiaden nástroj okrem kľuky.
POSTUP PRI VÝMENE KOLESA
Pri výmene kolies postupujte
nasledujúcim spôsobom:
zastavte automobil v polohe, v ktorej
nepredstavuje nebezpečenstvo pre
dopravnú situáciu a v ktorej je možné
bezpečne vymeniť koleso. Terén musí
byť podľa možností v rovine a
dostatočne kompaktný;
zhasnite motor a zatiahnite ručnú
brzdu;
zaraďte jednotku alebo spiatočku;
oblečte si reflexný odev (povinný zo
zákona) ešte predtým, ako vystúpite
z vozidla,
označte prítomnosť zastaveného
automobilu podľa platných predpisov
krajiny, v ktorej sa nachádzate
(napríklad núdzové svetlá, trojuholník,
atď.);
pre verzie Cargo obr. 163: posuňte
dopredu ľavé predné sedadlo
zatlačením na páku A, aby ste zobrali
tašku s náradím a preneste ju do
blízkosti kolesa, ktoré treba vymeniť;
pre verzie Doblò/Doblò Combi obr.
164: otvorte zadné dvere, z vnútra
batožinového priestoru na zadnom
pravom boku zoberte tašku s náradím a
preneste ju ku kolesu, ktoré chcete
vymeniť;
163F0V0149
164F0V0148
138
NÚDZOVÝ STAV
