FIAT DOBLO PANORAMA 2018 Notice d'entretien (in French)

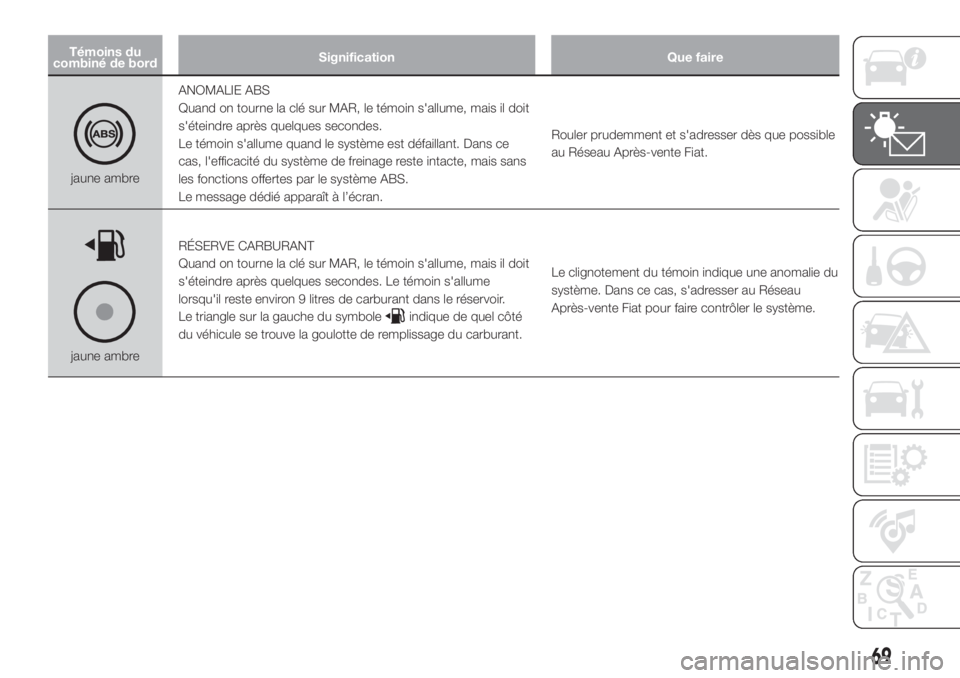

Témoins du
combiné de bordSignification Que faire
jaune ambreANOMALIE ABS
Quand on tourne la clé sur MAR, le témoin s'allume, mais il doit
s'éteindre après quelques secondes.
Le témoin s'allume quand le système est défaillant. Dans ce
cas, l'efficacité du système de freinage reste intacte, mais sans
les fonctions offertes par le système ABS.
Le message dédié apparaît à l’écran.Rouler prudemment et s'adresser dès que possible
au Réseau Après-vente Fiat.
jaune ambreRÉSERVE CARBURANT
Quand on tourne la clé sur MAR, le témoin s'allume, mais il doit
s'éteindre après quelques secondes. Le témoin s'allume
lorsqu'il reste environ 9 litres de carburant dans le réservoir.
Le triangle sur la gauche du symbole
indique de quel côté
du véhicule se trouve la goulotte de remplissage du carburant.Le clignotement du témoin indique une anomalie du
système. Dans ce cas, s'adresser au Réseau
Après-vente Fiat pour faire contrôler le système.
69

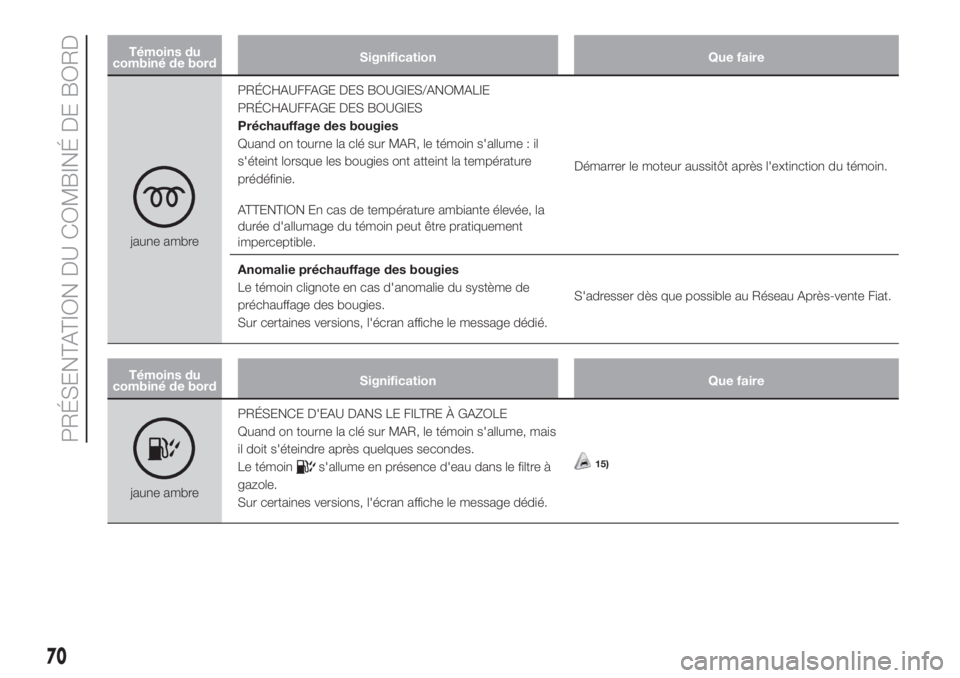

Témoins du
combiné de bordSignification Que faire
jaune ambrePRÉCHAUFFAGE DES BOUGIES/ANOMALIE
PRÉCHAUFFAGE DES BOUGIES
Préchauffage des bougies
Quand on tourne la clé sur MAR, le témoin s'allume : il
s'éteint lorsque les bougies ont atteint la température
prédéfinie.
ATTENTION En cas de température ambiante élevée, la
durée d'allumage du témoin peut être pratiquement
imperceptible.Démarrer le moteur aussitôt après l'extinction du témoin.
Anomalie préchauffage des bougies
Le témoin clignote en cas d'anomalie du système de
préchauffage des bougies.
Sur certaines versions, l'écran affiche le message dédié.S'adresser dès que possible au Réseau Après-vente Fiat.
Témoins du
combiné de bordSignification Que faire
jaune ambrePRÉSENCE D'EAU DANS LE FILTRE À GAZOLE
Quand on tourne la clé sur MAR, le témoin s'allume, mais
il doit s'éteindre après quelques secondes.
Le témoin
s'allume en présence d'eau dans le filtre à
gazole.
Sur certaines versions, l'écran affiche le message dédié.15)
70
PRÉSENTATION DU COMBINÉ DE BORD

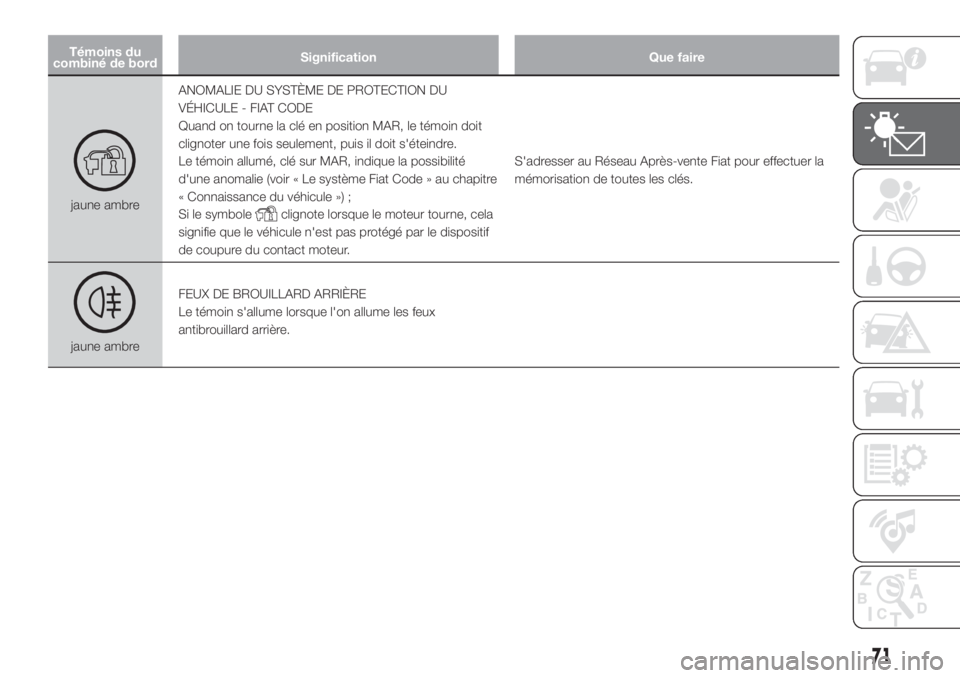

Témoins du
combiné de bordSignification Que faire
jaune ambreANOMALIE DU SYSTÈME DE PROTECTION DU
VÉHICULE - FIAT CODE
Quand on tourne la clé en position MAR, le témoin doit
clignoter une fois seulement, puis il doit s'éteindre.
Le témoin allumé, clé sur MAR, indique la possibilité
d'une anomalie (voir « Le système Fiat Code » au chapitre
« Connaissance du véhicule ») ;
Si le symboleclignote lorsque le moteur tourne, cela
signifie que le véhicule n'est pas protégé par le dispositif
de coupure du contact moteur.S'adresser au Réseau Après-vente Fiat pour effectuer la
mémorisation de toutes les clés.
jaune ambreFEUX DE BROUILLARD ARRIÈRE
Le témoin s'allume lorsque l'on allume les feux
antibrouillard arrière.
71

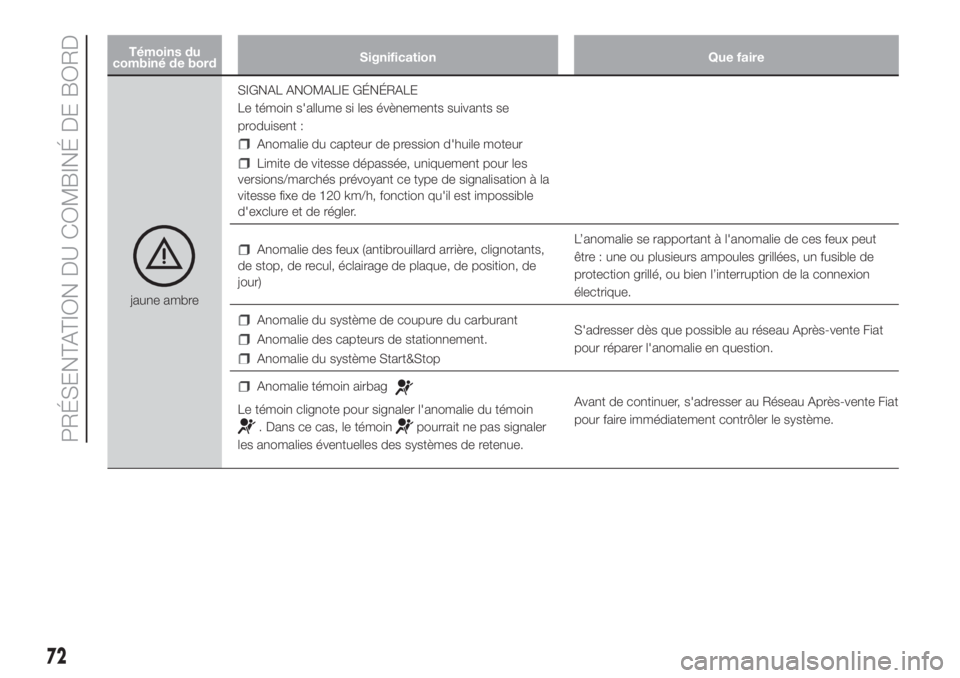

Témoins du
combiné de bordSignification Que faire
jaune ambreSIGNAL ANOMALIE GÉNÉRALE
Le témoin s'allume si les évènements suivants se
produisent :
Anomalie du capteur de pression d'huile moteur
Limite de vitesse dépassée, uniquement pour les
versions/marchés prévoyant ce type de signalisation à la
vitesse fixe de 120 km/h, fonction qu'il est impossible
d'exclure et de régler.
Anomalie des feux (antibrouillard arrière, clignotants,
de stop, de recul, éclairage de plaque, de position, de
jour)L’anomalie se rapportant à l'anomalie de ces feux peut
être : une ou plusieurs ampoules grillées, un fusible de
protection grillé, ou bien l’interruption de la connexion
électrique.
Anomalie du système de coupure du carburant
Anomalie des capteurs de stationnement.
Anomalie du système Start&StopS'adresser dès que possible au réseau Après-vente Fiat
pour réparer l'anomalie en question.
Anomalie témoin airbag
Le témoin clignote pour signaler l'anomalie du témoin
. Dans ce cas, le témoinpourrait ne pas signaler
les anomalies éventuelles des systèmes de retenue.Avant de continuer, s'adresser au Réseau Après-vente Fiat
pour faire immédiatement contrôler le système.
72
PRÉSENTATION DU COMBINÉ DE BORD

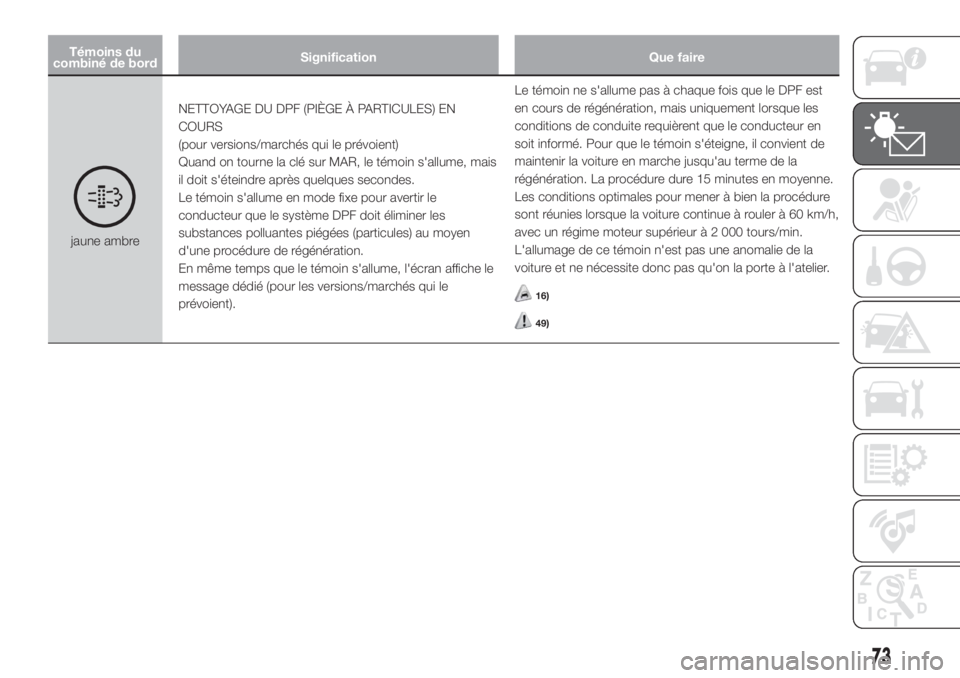

Témoins du
combiné de bordSignification Que faire
jaune ambreNETTOYAGE DU DPF (PIÈGE À PARTICULES) EN
COURS
(pour versions/marchés qui le prévoient)
Quand on tourne la clé sur MAR, le témoin s'allume, mais
il doit s'éteindre après quelques secondes.
Le témoin s'allume en mode fixe pour avertir le
conducteur que le système DPF doit éliminer les
substances polluantes piégées (particules) au moyen
d'une procédure de régénération.
En même temps que le témoin s'allume, l'écran affiche le
message dédié (pour les versions/marchés qui le
prévoient).Le témoin ne s'allume pas à chaque fois que le DPF est
en cours de régénération, mais uniquement lorsque les
conditions de conduite requièrent que le conducteur en
soit informé. Pour que le témoin s'éteigne, il convient de
maintenir la voiture en marche jusqu'au terme de la
régénération. La procédure dure 15 minutes en moyenne.
Les conditions optimales pour mener à bien la procédure
sont réunies lorsque la voiture continue à rouler à 60 km/h,
avec un régime moteur supérieur à 2 000 tours/min.
L'allumage de ce témoin n'est pas une anomalie de la
voiture et ne nécessite donc pas qu'on la porte à l'atelier.
16)
49)
73

Témoins du
combiné de bordSignification Que faire

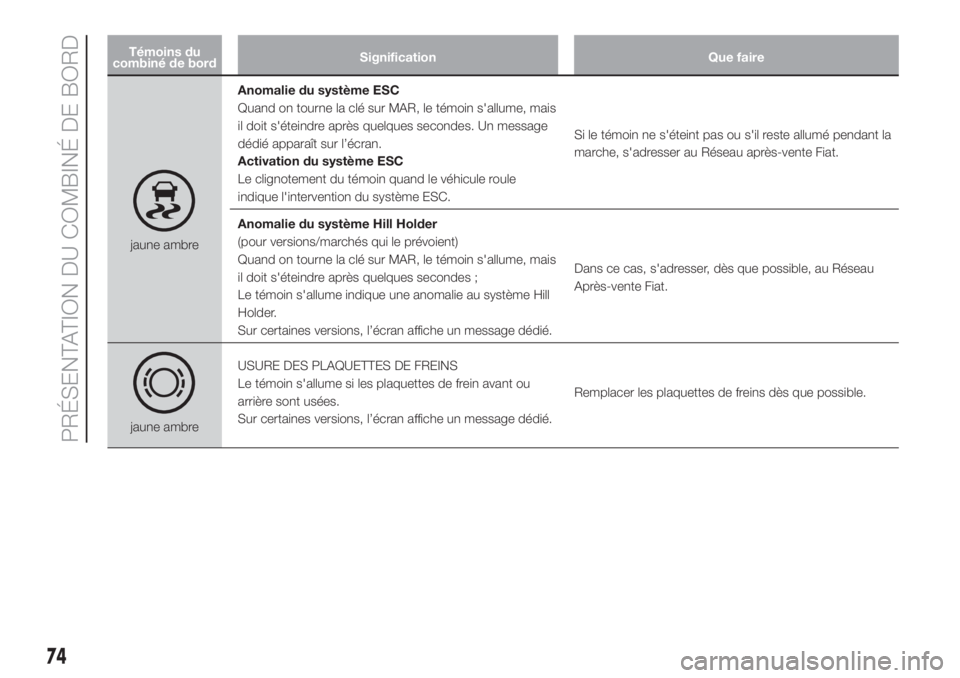

jaune ambreAnomalie du système ESC
Quand on tourne la clé sur MAR, le témoin s'allume, mais
il doit s'éteindre après quelques secondes. Un message
dédié apparaît sur l’écran.
Activation du système ESC
Le clignotement du témoin quand le véhicule roule
indique l'intervention du système ESC.Si le témoin ne s'éteint pas ou s'il reste allumé pendant la
marche, s'adresser au Réseau après-vente Fiat.
Anomalie du système Hill Holder
(pour versions/marchés qui le prévoient)
Quand on tourne la clé sur MAR, le témoin s'allume, mais
il doit s'éteindre après quelques secondes ;
Le témoin s'allume indique une anomalie au système Hill
Holder.
Sur certaines versions, l’écran affiche un message dédié.Dans ce cas, s'adresser, dès que possible, au Réseau
Après-vente Fiat.
jaune ambreUSURE DES PLAQUETTES DE FREINS
Le témoin s'allume si les plaquettes de frein avant ou
arrière sont usées.
Sur certaines versions, l’écran affiche un message dédié.Remplacer les plaquettes de freins dès que possible.
74
PRÉSENTATION DU COMBINÉ DE BORD

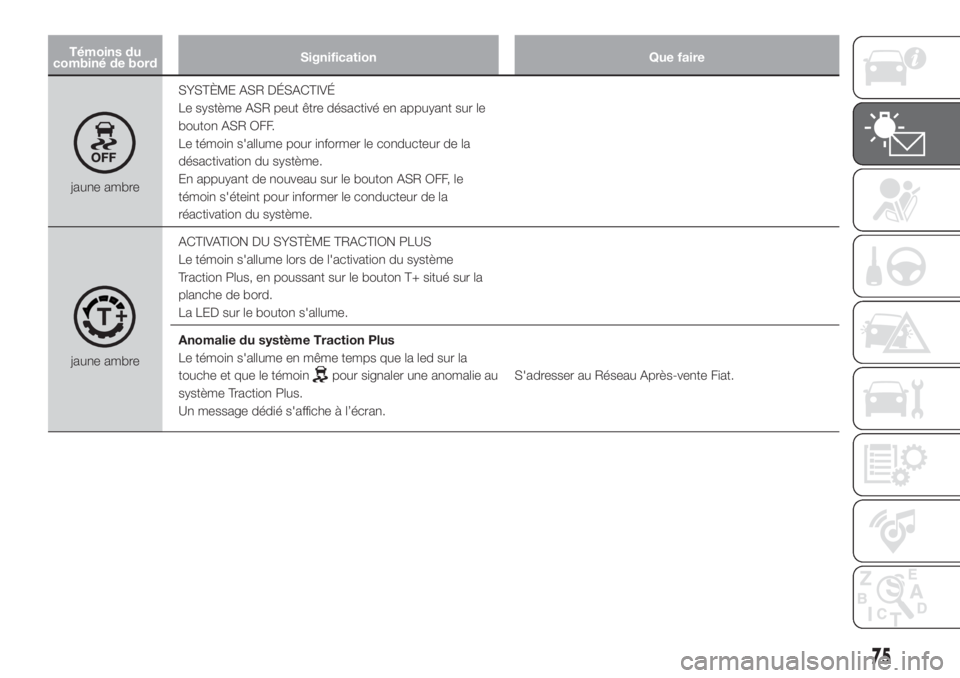

Témoins du
combiné de bordSignification Que faire
jaune ambreSYSTÈME ASR DÉSACTIVÉ
Le système ASR peut être désactivé en appuyant sur le
bouton ASR OFF.
Le témoin s'allume pour informer le conducteur de la
désactivation du système.
En appuyant de nouveau sur le bouton ASR OFF, le
témoin s'éteint pour informer le conducteur de la
réactivation du système.
jaune ambreACTIVATION DU SYSTÈME TRACTION PLUS
Le témoin s'allume lors de l'activation du système
Traction Plus, en poussant sur le bouton T+ situé sur la
planche de bord.
La LED sur le bouton s'allume.
Anomalie du système Traction Plus
Le témoin s'allume en même temps que la led sur la
touche et que le témoinpour signaler une anomalie au
système Traction Plus.
Un message dédié s'affiche à l’écran.S'adresser au Réseau Après-vente Fiat.
75

Témoins du
combiné de bordSignification Que faire

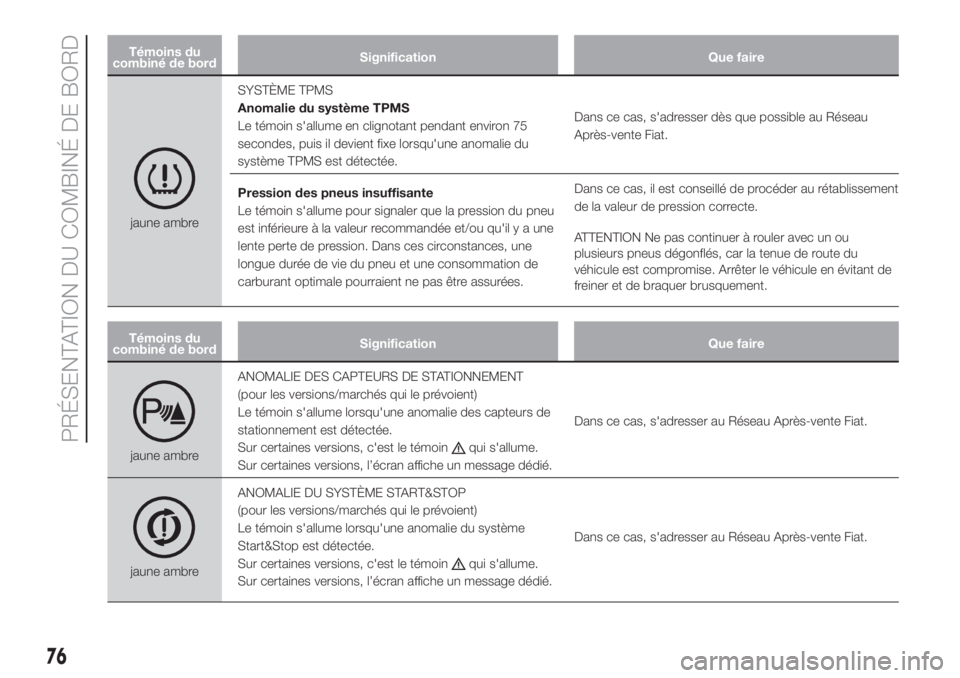

jaune ambreSYSTÈME TPMS
Anomalie du système TPMS
Le témoin s'allume en clignotant pendant environ 75
secondes, puis il devient fixe lorsqu'une anomalie du
système TPMS est détectée.Dans ce cas, s'adresser dès que possible au Réseau
Après-vente Fiat.
Pression des pneus insuffisante
Le témoin s'allume pour signaler que la pression du pneu
est inférieure à la valeur recommandée et/ou qu'ilyaune
lente perte de pression. Dans ces circonstances, une
longue durée de vie du pneu et une consommation de
carburant optimale pourraient ne pas être assurées.Dans ce cas, il est conseillé de procéder au rétablissement
de la valeur de pression correcte.
ATTENTION Ne pas continuer à rouler avec un ou
plusieurs pneus dégonflés, car la tenue de route du
véhicule est compromise. Arrêter le véhicule en évitant de
freiner et de braquer brusquement.
Témoins du
combiné de bordSignification Que faire
jaune ambreANOMALIE DES CAPTEURS DE STATIONNEMENT
(pour les versions/marchés qui le prévoient)
Le témoin s'allume lorsqu'une anomalie des capteurs de
stationnement est détectée.
Sur certaines versions, c'est le témoinqui s'allume.
Sur certaines versions, l’écran affiche un message dédié.Dans ce cas, s'adresser au Réseau Après-vente Fiat.
jaune ambreANOMALIE DU SYSTÈME START&STOP
(pour les versions/marchés qui le prévoient)
Le témoin s'allume lorsqu'une anomalie du système
Start&Stop est détectée.
Sur certaines versions, c'est le témoinqui s'allume.
Sur certaines versions, l’écran affiche un message dédié.Dans ce cas, s'adresser au Réseau Après-vente Fiat.
76
PRÉSENTATION DU COMBINÉ DE BORD

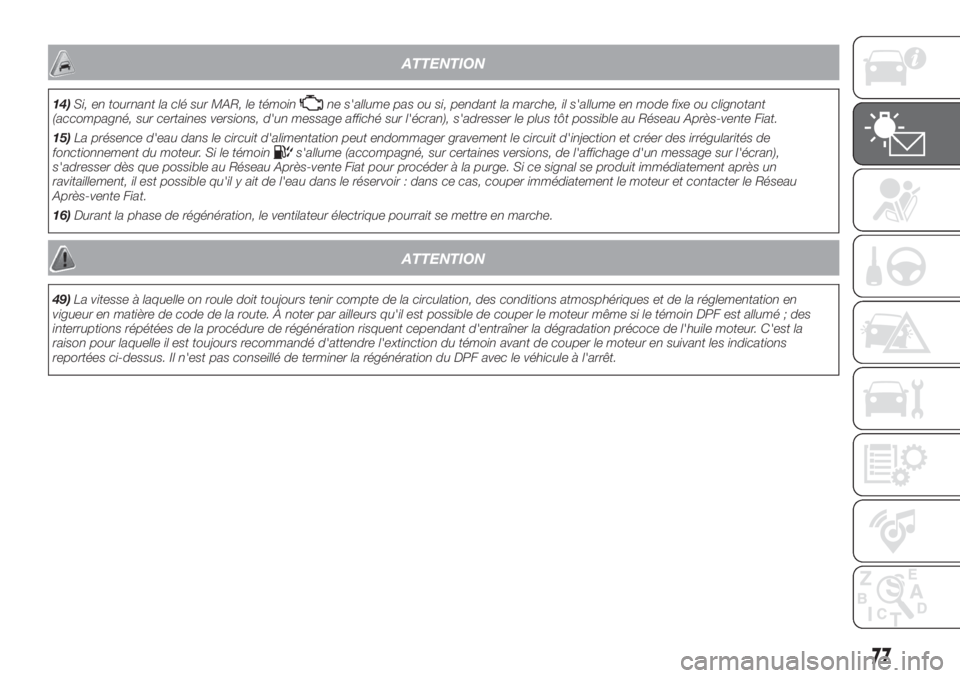

ATTENTION
14)Si, en tournant la clé sur MAR, le témoinne s'allume pas ou si, pendant la marche, il s'allume en mode fixe ou clignotant
(accompagné, sur certaines versions, d'un message affiché sur l'écran), s'adresser le plus tôt possible au Réseau Après-vente Fiat.
15)La présence d'eau dans le circuit d'alimentation peut endommager gravement le circuit d'injection et créer des irrégularités de
fonctionnement du moteur. Si le témoin
s'allume (accompagné, sur certaines versions, de l'affichage d'un message sur l'écran),
s'adresser dès que possible au Réseau Après-vente Fiat pour procéder à la purge. Si ce signal se produit immédiatement après un
ravitaillement, il est possible qu'il y ait de l'eau dans le réservoir : dans ce cas, couper immédiatement le moteur et contacter le Réseau
Après-vente Fiat.
16)Durant la phase de régénération, le ventilateur électrique pourrait se mettre en marche.
ATTENTION
49)La vitesse à laquelle on roule doit toujours tenir compte de la circulation, des conditions atmosphériques et de la réglementation en
vigueur en matière de code de la route. À noter par ailleurs qu'il est possible de couper le moteur même si le témoin DPF est allumé ; des
interruptions répétées de la procédure de régénération risquent cependant d'entraîner la dégradation précoce de l'huile moteur. C'est la
raison pour laquelle il est toujours recommandé d'attendre l'extinction du témoin avant de couper le moteur en suivant les indications
reportées ci-dessus. Il n'est pas conseillé de terminer la régénération du DPF avec le véhicule à l'arrêt.
77

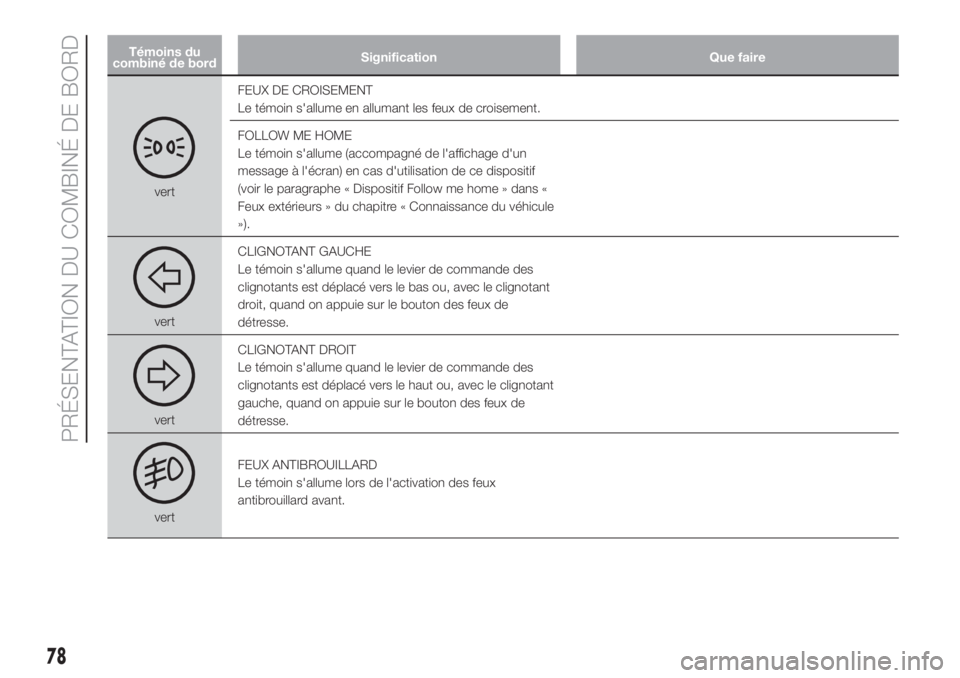

Témoins du
combiné de bordSignification Que faire
vertFEUX DE CROISEMENT
Le témoin s'allume en allumant les feux de croisement.
FOLLOW ME HOME
Le témoin s'allume (accompagné de l'affichage d'un
message à l'écran) en cas d'utilisation de ce dispositif
(voir le paragraphe « Dispositif Follow me home » dans «
Feux extérieurs » du chapitre « Connaissance du véhicule
»).
vertCLIGNOTANT GAUCHE
Le témoin s'allume quand le levier de commande des
clignotants est déplacé vers le bas ou, avec le clignotant
droit, quand on appuie sur le bouton des feux de
détresse.
vertCLIGNOTANT DROIT
Le témoin s'allume quand le levier de commande des
clignotants est déplacé vers le haut ou, avec le clignotant
gauche, quand on appuie sur le bouton des feux de
détresse.
vertFEUX ANTIBROUILLARD
Le témoin s'allume lors de l'activation des feux
antibrouillard avant.
78
