AUSWECHSELN EINER
GLÜHLAMPE
ALLGEMEINE HINWEISE
❒Wenn ein Licht nicht brennt, über-
prüfen Sie bitte vor dem Auswechseln
einer Glühlampe, dass die betreffende
Sicherung unversehrt ist: Die Anord-
nung der Sicherungen entnehmen Sie
bitte dem Abschnitt “Auswechseln der
Sicherungen” in diesem Kapitel;
❒Prüfen Sie vor dem Auswechseln der
Glühlampe bitte, dass deren Kontakte
nicht oxidiert sind;
❒Durchgebrannte Glühlampen sind
durch neue gleichen Typs und gleicher
Leistung zu ersetzen;
❒Nach dem Auswechseln einer
Glühlampe der Scheinwerfer ist stets
aus Sicherheitsgründen die Einstellung
des Leuchtkegels zu kontrollieren.ZUR BEACHTUNG Auf der Innenfläche
der Scheinwerfer kann ein leichter Be-
schlag erscheinen: Dies bedeutet keine
Anomalie, es handelt sich nur um ein
natürliches Vorkommnis bei niedrigen
Temperaturen aufgrund der Luftfeuchtig-
keit. Der Beschlag verschwindet schnell
nach Einschaltung der Scheinwerfer. Sind
dagegen Tropfen im Inneren der Schein-
werfer vorhanden, lässt dies auf Wasse-
rinfiltration schließen, bitte wenden Sie
sich an das Fiat Kundendienstnetz.

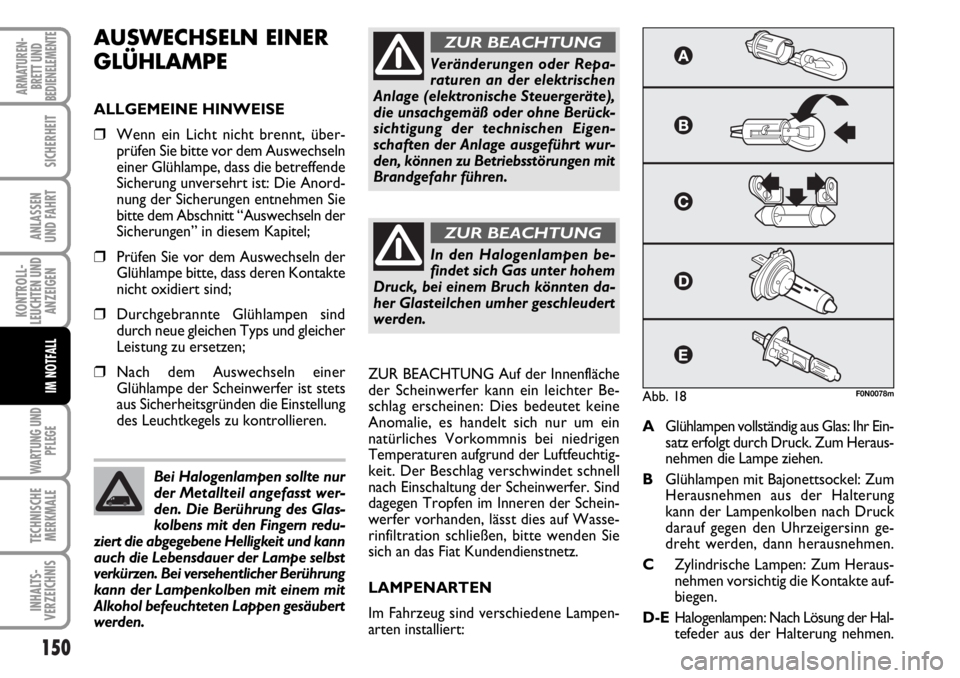

LAMPENARTEN
Im Fahrzeug sind verschiedene Lampen-
arten installiert:AGlühlampen vollständig aus Glas: Ihr Ein-
satz erfolgt durch Druck. Zum Heraus-
nehmen die Lampe ziehen.
BGlühlampen mit Bajonettsockel: Zum
Herausnehmen aus der Halterung
kann der Lampenkolben nach Druck
darauf gegen den Uhrzeigersinn ge-
dreht werden, dann herausnehmen.
CZylindrische Lampen: Zum Heraus-
nehmen vorsichtig die Kontakte auf-
biegen.
D-EHalogenlampen: Nach Lösung der Hal-
tefeder aus der Halterung nehmen. Bei Halogenlampen sollte nur
der Metallteil angefasst wer-
den. Die Berührung des Glas-
kolbens mit den Fingern redu-
ziert die abgegebene Helligkeit und kann
auch die Lebensdauer der Lampe selbst
verkürzen. Bei versehentlicher Berührung
kann der Lampenkolben mit einem mit
Alkohol befeuchteten Lappen gesäubert
werden.
Veränderungen oder Repa-
raturen an der elektrischen
Anlage (elektronische Steuergeräte),
die unsachgemäß oder ohne Berück-
sichtigung der technischen Eigen-
schaften der Anlage ausgeführt wur-
den, können zu Betriebsstörungen mit
Brandgefahr führen.
ZUR BEACHTUNG
In den Halogenlampen be-
findet sich Gas unter hohem
Druck, bei einem Bruch könnten da-
her Glasteilchen umher geschleudert
werden.
ZUR BEACHTUNG
Abb. 18F0N0078m

151
KONTROLL-
LEUCHTEN UND
ANZEIGEN
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
Lampen Ref. Abbildung Typ Leistung
Fernlicht
Abblendlicht
Standlicht vorn
Nebelscheinwerfer (wo vorgesehen)
Fahrtrichtungsanzeiger vorn
Fahrtrichtungsanzeiger seitlich
Fahrtrichtungsanzeiger hinten
Standlicht hinten
Stopplicht (Bremslicht)
3. Bremslicht (zusätzliches Bremslicht)
Rückfahrscheinwerfer
Nebelschlussleuchte
Kennzeichenleuchte
Vordere Deckenleuchte mit kippbarer Abdeckung
Hintere DeckenleuchteH1
H7
W5W
H1
PY21W
W16WF
PY21W
P21/5W
P21/5W
W5W
P21W
P21W
C5W
12V10W
12V10W D
D
A
–
B
A
B
B
B
B
–
–
A
C
C55W
55W
5W
55W
21W
16W
21W
5W
5W
5W
21W
21W
5W
10W
10W

152
KONTROLL-
LEUCHTEN UND
ANZEIGEN
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
AUSWECHSELN DER
GLÜHLAMPE BEI EINEM
AUSSENLICHT
Für Typ und Leistung der Lampen siehe
den vorherigen Abschnitt “Auswechseln
einer Glühlampe”.

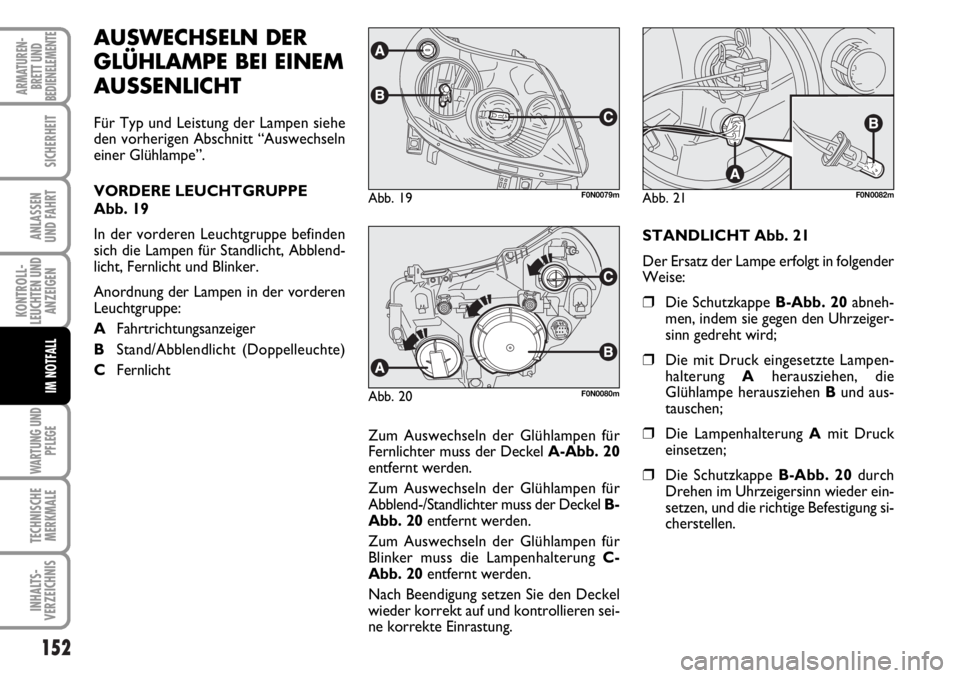

VORDERE LEUCHTGRUPPE
Abb. 19
In der vorderen Leuchtgruppe befinden
sich die Lampen für Standlicht, Abblend-
licht, Fernlicht und Blinker.
Anordnung der Lampen in der vorderen
Leuchtgruppe:
AFahrtrichtungsanzeiger
BStand/Abblendlicht (Doppelleuchte)
CFernlicht
Zum Auswechseln der Glühlampen für
Fernlichter muss der Deckel A-Abb. 20
entfernt werden.
Zum Auswechseln der Glühlampen für
Abblend-/Standlichter muss der Deckel B-
Abb. 20 entfernt werden.
Zum Auswechseln der Glühlampen für
Blinker muss die Lampenhalterung C-
Abb. 20 entfernt werden.
Nach Beendigung setzen Sie den Deckel
wieder korrekt auf und kontrollieren sei-
ne korrekte Einrastung.STANDLICHT Abb. 21
Der Ersatz der Lampe erfolgt in folgender
Weise:
❒Die Schutzkappe B-Abb. 20abneh-
men, indem sie gegen den Uhrzeiger-
sinn gedreht wird;
❒Die mit Druck eingesetzte Lampen-
halterung Aherausziehen, die
Glühlampe herausziehen Bund aus-
tauschen;
❒Die Lampenhalterung A mit Druck
einsetzen;
❒Die Schutzkappe B-Abb. 20durch
Drehen im Uhrzeigersinn wieder ein-
setzen, und die richtige Befestigung si-
cherstellen.
Abb. 19F0N0079mAbb. 21F0N0082m
Abb. 20F0N0080m

153
KONTROLL-
LEUCHTEN UND
ANZEIGEN
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL

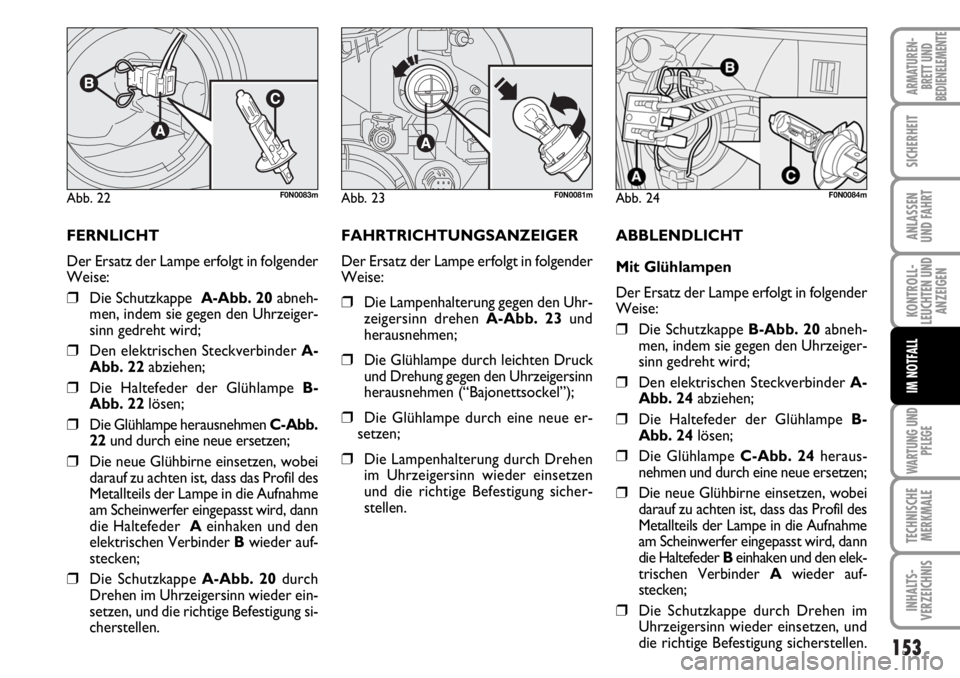

FERNLICHT
Der Ersatz der Lampe erfolgt in folgender
Weise:
❒Die Schutzkappe A-Abb. 20 abneh-
men, indem sie gegen den Uhrzeiger-
sinn gedreht wird;
❒Den elektrischen Steckverbinder A-
Abb. 22 abziehen;
❒Die Haltefeder der Glühlampe B-
Abb. 22lösen;
❒Die Glühlampe herausnehmen C-Abb.
22 und durch eine neue ersetzen;
❒Die neue Glühbirne einsetzen, wobei
darauf zu achten ist, dass das Profil des
Metallteils der Lampe in die Aufnahme
am Scheinwerfer eingepasst wird, dann
die Haltefeder Aeinhaken und den
elektrischen Verbinder B wieder auf-
stecken;
❒Die Schutzkappe A-Abb. 20 durch
Drehen im Uhrzeigersinn wieder ein-
setzen, und die richtige Befestigung si-
cherstellen.FAHRTRICHTUNGSANZEIGER
Der Ersatz der Lampe erfolgt in folgender
Weise:
❒Die Lampenhalterung gegen den Uhr-
zeigersinn drehen A-Abb. 23und
herausnehmen;
❒Die Glühlampe durch leichten Druck
und Drehung gegen den Uhrzeigersinn
herausnehmen (“Bajonettsockel”);
❒Die Glühlampe durch eine neue er-
setzen;
❒Die Lampenhalterung durch Drehen
im Uhrzeigersinn wieder einsetzen
und die richtige Befestigung sicher-
stellen.ABBLENDLICHT
Mit Glühlampen
Der Ersatz der Lampe erfolgt in folgender
Weise:
❒Die Schutzkappe B-Abb. 20abneh-
men, indem sie gegen den Uhrzeiger-
sinn gedreht wird;
❒Den elektrischen Steckverbinder A-
Abb. 24abziehen;
❒Die Haltefeder der Glühlampe B-
Abb. 24lösen;
❒Die Glühlampe C-Abb. 24heraus-
nehmen und durch eine neue ersetzen;
❒Die neue Glühbirne einsetzen, wobei
darauf zu achten ist, dass das Profil des
Metallteils der Lampe in die Aufnahme
am Scheinwerfer eingepasst wird, dann
die Haltefeder Beinhaken und den elek-
trischen Verbinder A wieder auf-
stecken;
❒Die Schutzkappe durch Drehen im
Uhrzeigersinn wieder einsetzen, und
die richtige Befestigung sicherstellen.
Abb. 22F0N0083mAbb. 23F0N0081mAbb. 24F0N0084m

154
KONTROLL-
LEUCHTEN UND
ANZEIGEN
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL

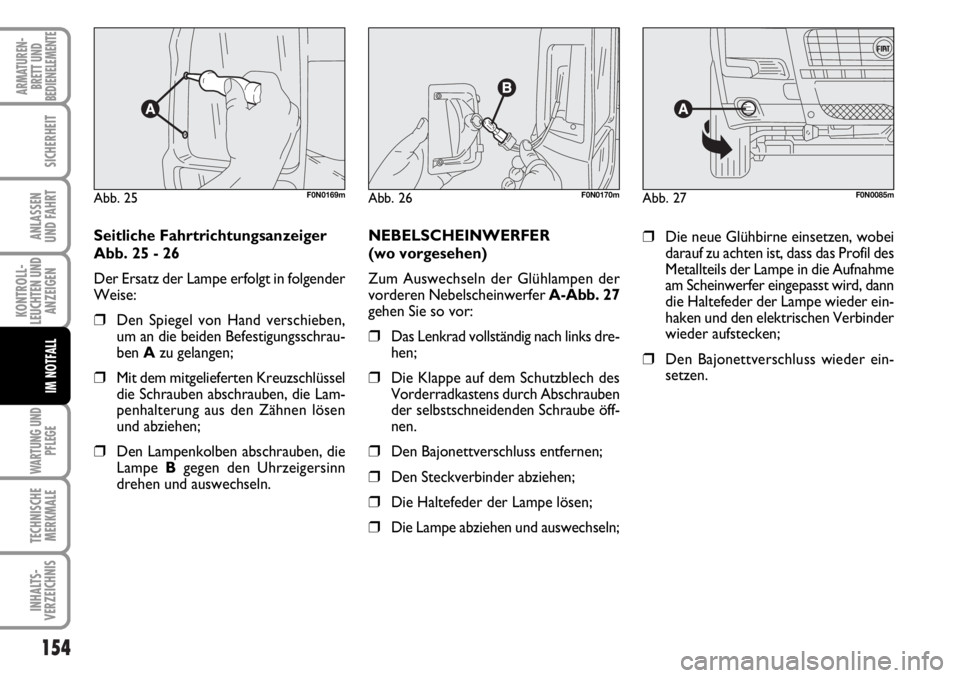

Seitliche Fahrtrichtungsanzeiger
Abb. 25 - 26
Der Ersatz der Lampe erfolgt in folgender
Weise:
❒Den Spiegel von Hand verschieben,
um an die beiden Befestigungsschrau-
ben Azu gelangen;
❒Mit dem mitgelieferten Kreuzschlüssel
die Schrauben abschrauben, die Lam-
penhalterung aus den Zähnen lösen
und abziehen;
❒Den Lampenkolben abschrauben, die
Lampe Bgegen den Uhrzeigersinn
drehen und auswechseln.
❒Die neue Glühbirne einsetzen, wobei
darauf zu achten ist, dass das Profil des
Metallteils der Lampe in die Aufnahme
am Scheinwerfer eingepasst wird, dann
die Haltefeder der Lampe wieder ein-
haken und den elektrischen Verbinder
wieder aufstecken;
❒Den Bajonettverschluss wieder ein-
setzen.
Abb. 25F0N0169mAbb. 27F0N0085mAbb. 26F0N0170m
NEBELSCHEINWERFER
(wo vorgesehen)
Zum Auswechseln der Glühlampen der
vorderen Nebelscheinwerfer A-Abb. 27
gehen Sie so vor:
❒Das Lenkrad vollständig nach links dre-
hen;
❒Die Klappe auf dem Schutzblech des
Vorderradkastens durch Abschrauben
der selbstschneidenden Schraube öff-
nen.
❒Den Bajonettverschluss entfernen;
❒Den Steckverbinder abziehen;
❒Die Haltefeder der Lampe lösen;
❒Die Lampe abziehen und auswechseln;

155
KONTROLL-
LEUCHTEN UND
ANZEIGEN
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL

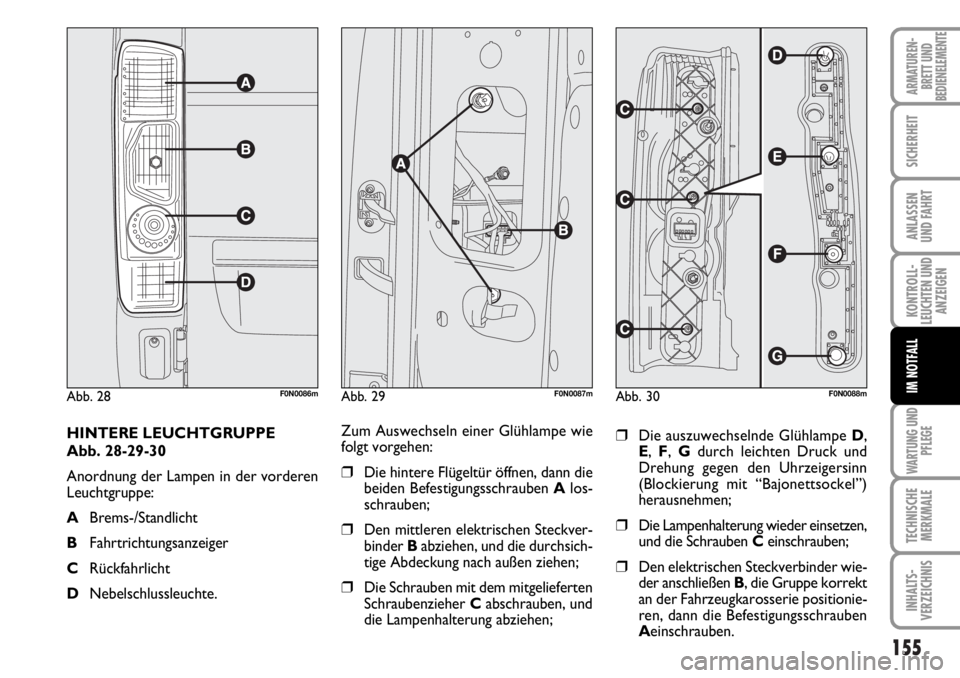

HINTERE LEUCHTGRUPPE
Abb. 28-29-30
Anordnung der Lampen in der vorderen
Leuchtgruppe:
ABrems-/Standlicht
BFahrtrichtungsanzeiger
CRückfahrlicht
DNebelschlussleuchte.
Abb. 28F0N0086m
Zum Auswechseln einer Glühlampe wie
folgt vorgehen:
❒Die hintere Flügeltür öffnen, dann die
beiden Befestigungsschrauben Alos-
schrauben;
❒Den mittleren elektrischen Steckver-
binder B abziehen, und die durchsich-
tige Abdeckung nach außen ziehen;
❒Die Schrauben mit dem mitgelieferten
Schraubenzieher Cabschrauben, und
die Lampenhalterung abziehen;
❒Die auszuwechselnde Glühlampe D,
E, F, Gdurch leichten Druck und
Drehung gegen den Uhrzeigersinn
(Blockierung mit “Bajonettsockel”)
herausnehmen;
❒Die Lampenhalterung wieder einsetzen,
und die Schrauben Ceinschrauben;
❒Den elektrischen Steckverbinder wie-
der anschließen B, die Gruppe korrekt
an der Fahrzeugkarosserie positionie-
ren, dann die Befestigungsschrauben
Aeinschrauben.
Abb. 30F0N0088mAbb. 29F0N0087m

156
KONTROLL-
LEUCHTEN UND
ANZEIGEN
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL

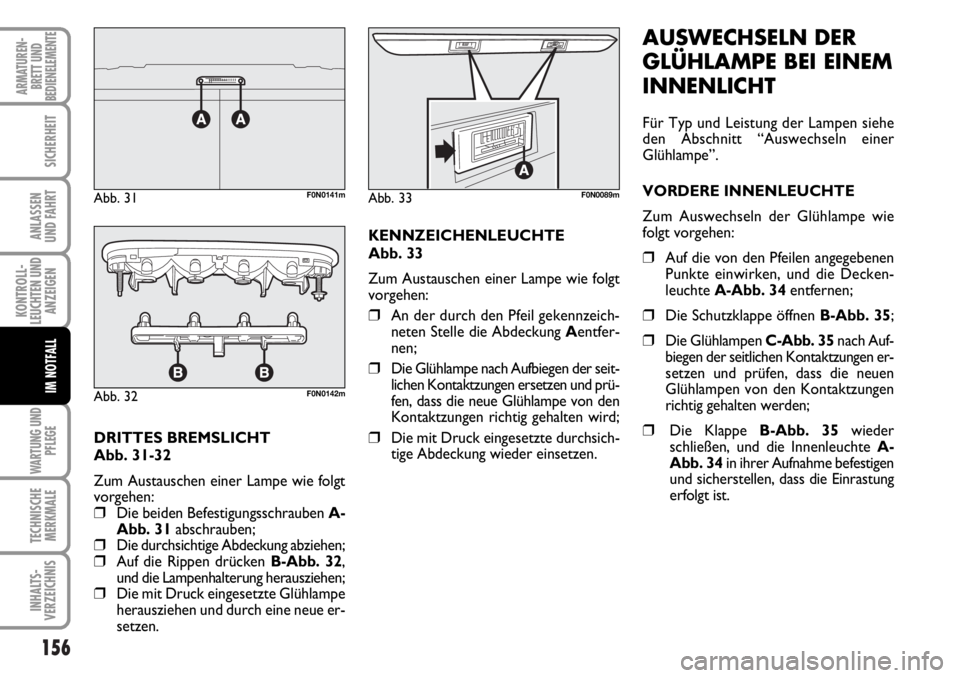

DRITTES BREMSLICHT
Abb. 31-32
Zum Austauschen einer Lampe wie folgt
vorgehen:
❒Die beiden Befestigungsschrauben A-
Abb. 31abschrauben;
❒Die durchsichtige Abdeckung abziehen;❒Auf die Rippen drücken B-Abb. 32,
und die Lampenhalterung herausziehen;
❒Die mit Druck eingesetzte Glühlampe
herausziehen und durch eine neue er-
setzen.KENNZEICHENLEUCHTE
Abb. 33
Zum Austauschen einer Lampe wie folgt
vorgehen:
❒An der durch den Pfeil gekennzeich-
neten Stelle die Abdeckung Aentfer-
nen;
❒Die Glühlampe nach Aufbiegen der seit-
lichen Kontaktzungen ersetzen und prü-
fen, dass die neue Glühlampe von den
Kontaktzungen richtig gehalten wird;
❒Die mit Druck eingesetzte durchsich-
tige Abdeckung wieder einsetzen.
AUSWECHSELN DER
GLÜHLAMPE BEI EINEM
INNENLICHT
Für Typ und Leistung der Lampen siehe
den Abschnitt “Auswechseln einer
Glühlampe”.

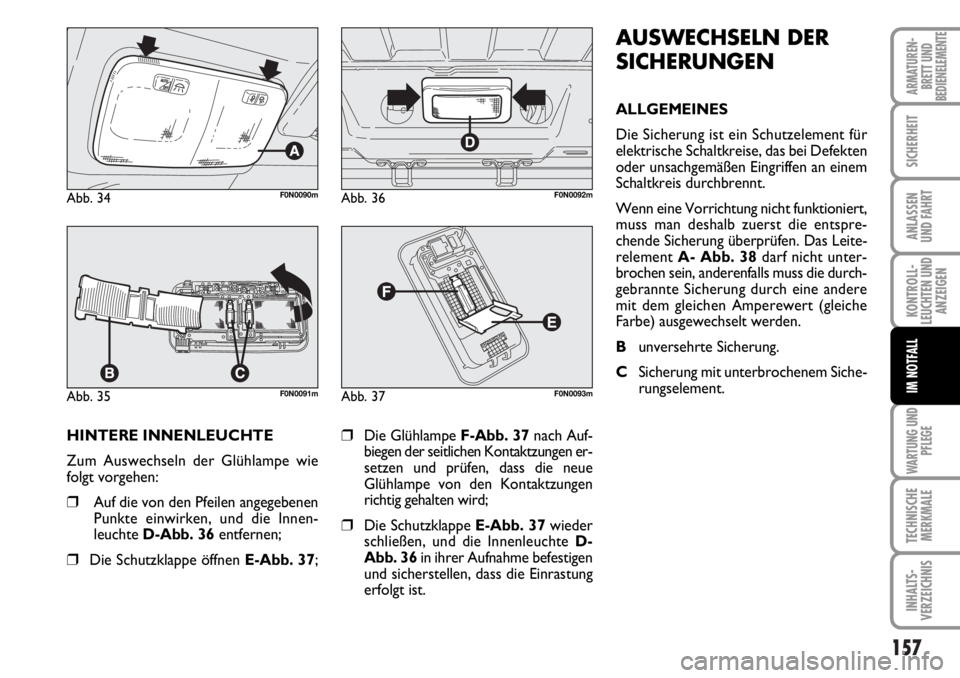

VORDERE INNENLEUCHTE
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
❒Auf die von den Pfeilen angegebenen
Punkte einwirken, und die Decken-
leuchte A-Abb. 34entfernen;
❒Die Schutzklappe öffnen B-Abb. 35;
❒Die Glühlampen C-Abb. 35nach Auf-
biegen der seitlichen Kontaktzungen er-
setzen und prüfen, dass die neuen
Glühlampen von den Kontaktzungen
richtig gehalten werden;
❒Die Klappe B-Abb. 35wieder
schließen, und die Innenleuchte A-
Abb. 34in ihrer Aufnahme befestigen
und sicherstellen, dass die Einrastung
erfolgt ist.
Abb. 32F0N0142m
Abb. 33F0N0089mAbb. 31F0N0141m

157
KONTROLL-
LEUCHTEN UND
ANZEIGEN
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
HINTERE INNENLEUCHTE
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
❒Auf die von den Pfeilen angegebenen
Punkte einwirken, und die Innen-
leuchte D-Abb. 36entfernen;
❒Die Schutzklappe öffnen E-Abb. 37;
❒Die Glühlampe F-Abb. 37nach Auf-
biegen der seitlichen Kontaktzungen er-
setzen und prüfen, dass die neue
Glühlampe von den Kontaktzungen
richtig gehalten wird;
❒Die Schutzklappe E-Abb. 37wieder
schließen, und die Innenleuchte D-
Abb. 36in ihrer Aufnahme befestigen
und sicherstellen, dass die Einrastung
erfolgt ist.
Abb. 34F0N0090m
Abb. 35F0N0091m
Abb. 36F0N0092m
Abb. 37F0N0093m
AUSWECHSELN DER
SICHERUNGEN
ALLGEMEINES

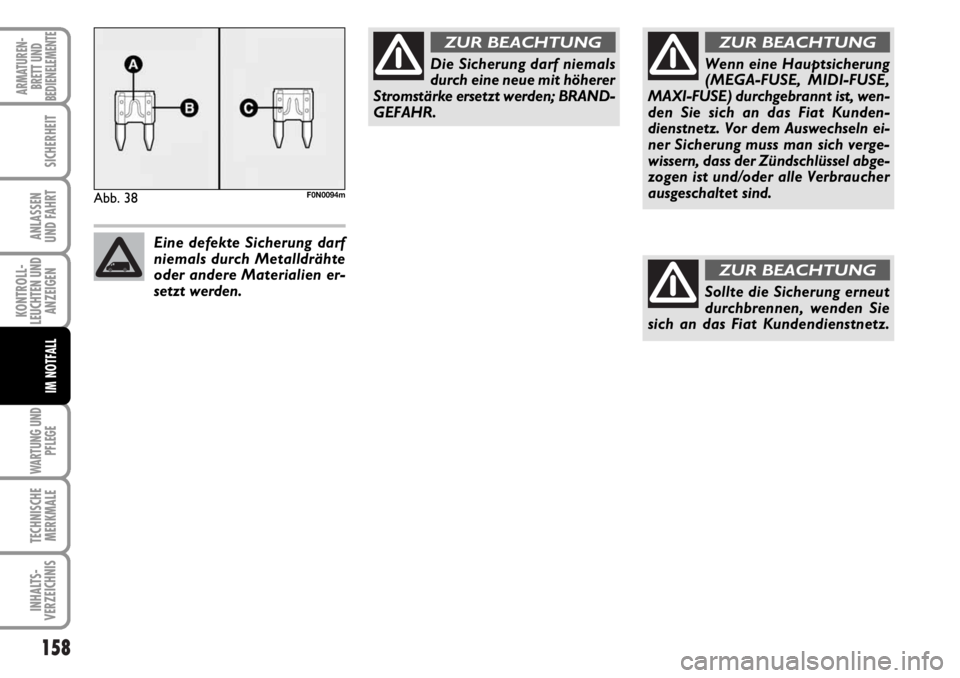

Die Sicherung ist ein Schutzelement für
elektrische Schaltkreise, das bei Defekten
oder unsachgemäßen Eingriffen an einem
Schaltkreis durchbrennt.
Wenn eine Vorrichtung nicht funktioniert,
muss man deshalb zuerst die entspre-
chende Sicherung überprüfen. Das Leite-
relement A- Abb. 38darf nicht unter-
brochen sein, anderenfalls muss die durch-
gebrannte Sicherung durch eine andere
mit dem gleichen Amperewert (gleiche
Farbe) ausgewechselt werden.
Bunversehrte Sicherung.
CSicherung mit unterbrochenem Siche-
rungselement.

158
KONTROLL-
LEUCHTEN UND
ANZEIGEN
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
Abb. 38F0N0094m
Die Sicherung darf niemals
durch eine neue mit höherer
Stromstärke ersetzt werden; BRAND-
GEFAHR.
ZUR BEACHTUNG
Eine defekte Sicherung darf
niemals durch Metalldrähte
oder andere Materialien er-
setzt werden.
Wenn eine Hauptsicherung
(MEGA-FUSE, MIDI-FUSE,
MAXI-FUSE) durchgebrannt ist, wen-
den Sie sich an das Fiat Kunden-
dienstnetz. Vor dem Auswechseln ei-
ner Sicherung muss man sich verge-
wissern, dass der Zündschlüssel abge-
zogen ist und/oder alle Verbraucher
ausgeschaltet sind.
ZUR BEACHTUNG
Sollte die Sicherung erneut
durchbrennen, wenden Sie
sich an das Fiat Kundendienstnetz.
ZUR BEACHTUNG

159
KONTROLL-
LEUCHTEN UND
ANZEIGEN
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
ZUGANG ZU DEN
SICHERUNGEN
Die Sicherungen des Fahrzeugs sind in drei
Sicherungsverteilern zusammengefasst, die
sich auf dem Armaturenbrett, auf dem
rechten Pfosten des Innenraums und im
Motorraum befinden.

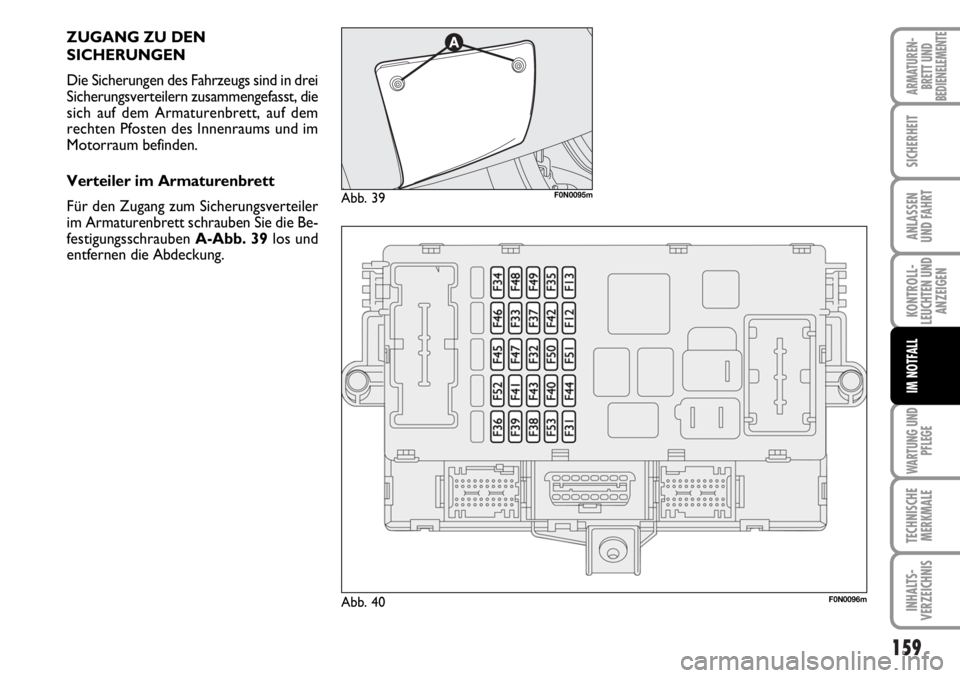

Verteiler im Armaturenbrett
Für den Zugang zum Sicherungsverteiler
im Armaturenbrett schrauben Sie die Be-
festigungsschrauben A-Abb. 39los und
entfernen die Abdeckung.
Abb. 40F0N0096m
Abb. 39F0N0095m
