FIAT DUCATO 2006 Betriebsanleitung (in German)

MOTOR ANLASSEN
NOTSTART
Wenn die Kontrollleuchte
Yauf der In-
strumententafel mit Dauerlicht einge-
schaltet bleibt, wenden Sie sich umge-
hend an das Fiat Kundendienstnetz.

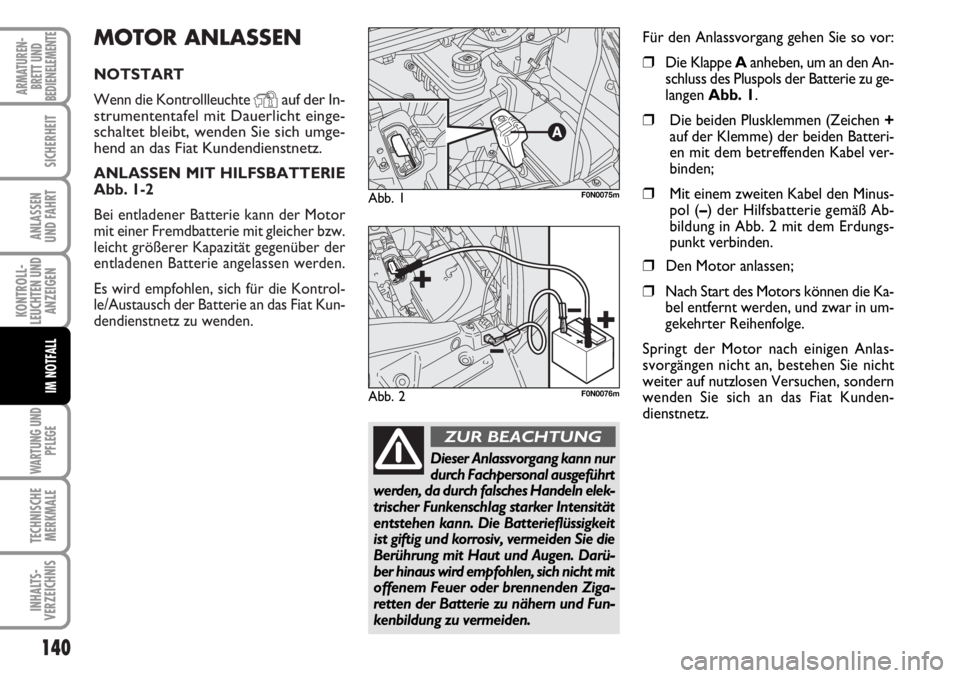

ANLASSEN MIT HILFSBATTERIE
Abb. 1-2
Bei entladener Batterie kann der Motor
mit einer Fremdbatterie mit gleicher bzw.
leicht größerer Kapazität gegenüber der
entladenen Batterie angelassen werden.
Es wird empfohlen, sich für die Kontrol-
le/Austausch der Batterie an das Fiat Kun-
dendienstnetz zu wenden.
140
KONTROLL-
LEUCHTEN UND
ANZEIGEN
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
Für den Anlassvorgang gehen Sie so vor:
❒Die Klappe Aanheben, um an den An-
schluss des Pluspols der Batterie zu ge-
langen Abb. 1.
❒Die beiden Plusklemmen (Zeichen +
auf der Klemme) der beiden Batteri-
en mit dem betreffenden Kabel ver-
binden;
❒Mit einem zweiten Kabel den Minus-
pol (–) der Hilfsbatterie gemäß Ab-
bildung in Abb. 2 mit dem Erdungs-
punkt verbinden.
❒Den Motor anlassen;
❒Nach Start des Motors können die Ka-
bel entfernt werden, und zwar in um-
gekehrter Reihenfolge.
Springt der Motor nach einigen Anlas-
svorgängen nicht an, bestehen Sie nicht
weiter auf nutzlosen Versuchen, sondern
wenden Sie sich an das Fiat Kunden-
dienstnetz.
Abb. 1F0N0075m
Dieser Anlassvorgang kann nur
durch Fachpersonal ausgeführt
werden, da durch falsches Handeln elek-
trischer Funkenschlag starker Intensität
entstehen kann. Die Batterieflüssigkeit
ist giftig und korrosiv, vermeiden Sie die
Berührung mit Haut und Augen. Darü-
ber hinaus wird empfohlen, sich nicht mit
offenem Feuer oder brennenden Ziga-
retten der Batterie zu nähern und Fun-
kenbildung zu vermeiden.
ZUR BEACHTUNG
Abb. 2F0N0076m

141
KONTROLL-
LEUCHTEN UND
ANZEIGEN
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
ZUR BEACHTUNG Die beiden Minus-
klemmen der Batterien dürfen nicht direkt
miteinander verbunden werden: Eventu-
elle Funken könnten das aus der Batterie
austretende Knallgas entzünden. Befindet
sich die Hilfsbatterie in einem anderen
Fahrzeug, so muss verhindert werden,
dass zwischen diesem und dem Fahrzeug
mit der entladenen Batterie versehentlich
Metallteile einen Kontakt herstellen.ANLASSEN DURCH
ANSCHLEPPEN, ANSCHIEBEN
USW.
Das Anlassen durch Anschieben, An-
schleppen oder durch Ausnutzen von Ge-
fällen ist unbedingt zu vermeiden. Bei sol-
chen Vorgängen kann Kraftstoff in den Ka-
talysator gelangen und ihn irreparabel be-
schädigen.
ZUR BEACHTUNG Erst nach Start des
Motors funktionieren die Servobremse
und die elektrische Servolenkung. Es ist
deshalb auf das Bremspedal und Lenkrad
bedeutend mehr Kraft als üblich anzu-
wenden.REIFENWECHSEL
ALLGEMEINE HINWEISE
Ein Reifenwechsel und die korrekte Ver-
wendung des Wagenhebers erfordern die
Beachtung einiger Vorsichtsmaßregeln, die
nachstehend aufgeführt sind.

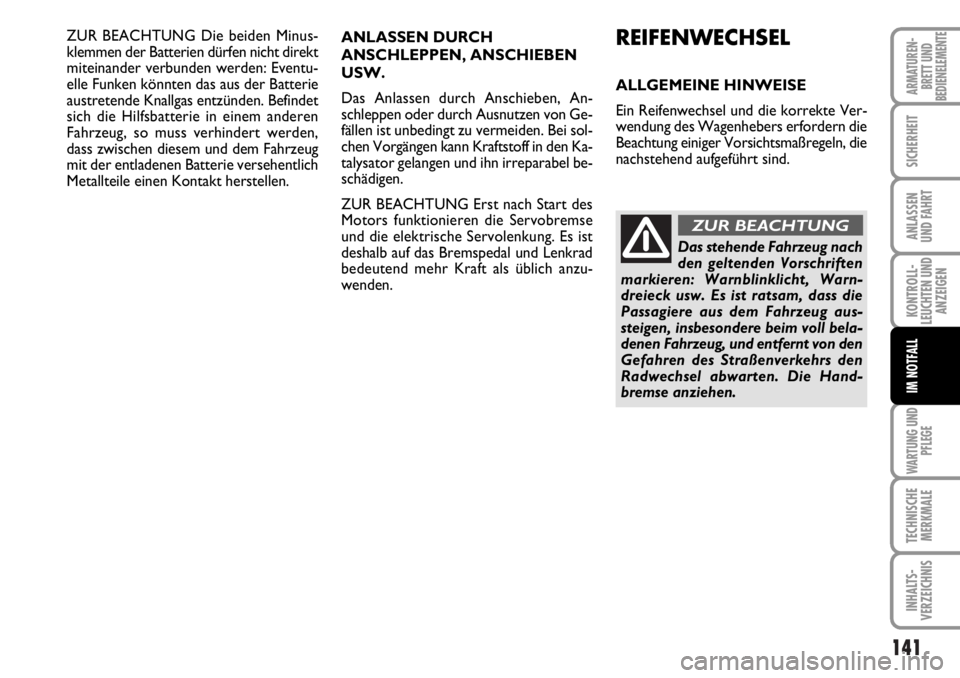

Das stehende Fahrzeug nach
den geltenden Vorschriften
markieren: Warnblinklicht, Warn-
dreieck usw. Es ist ratsam, dass die
Passagiere aus dem Fahrzeug aus-
steigen, insbesondere beim voll bela-
denen Fahrzeug, und entfernt von den
Gefahren des Straßenverkehrs den
Radwechsel abwarten. Die Hand-
bremse anziehen.
ZUR BEACHTUNG

142
KONTROLL-
LEUCHTEN UND
ANZEIGEN
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL

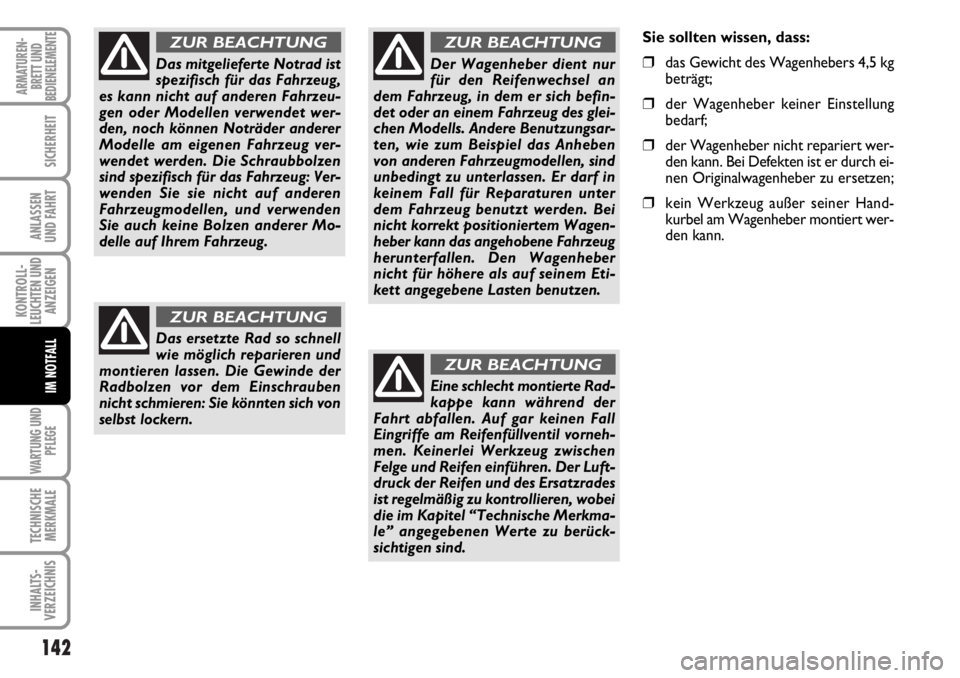

Das mitgelieferte Notrad ist
spezifisch für das Fahrzeug,
es kann nicht auf anderen Fahrzeu-
gen oder Modellen verwendet wer-
den, noch können Noträder anderer
Modelle am eigenen Fahrzeug ver-
wendet werden. Die Schraubbolzen
sind spezifisch für das Fahrzeug: Ver-
wenden Sie sie nicht auf anderen
Fahrzeugmodellen, und verwenden
Sie auch keine Bolzen anderer Mo-
delle auf Ihrem Fahrzeug.
ZUR BEACHTUNG
Das ersetzte Rad so schnell
wie möglich reparieren und
montieren lassen. Die Gewinde der
Radbolzen vor dem Einschrauben
nicht schmieren: Sie könnten sich von
selbst lockern.
ZUR BEACHTUNG
Der Wagenheber dient nur
für den Reifenwechsel an
dem Fahrzeug, in dem er sich befin-
det oder an einem Fahrzeug des glei-
chen Modells. Andere Benutzungsar-
ten, wie zum Beispiel das Anheben
von anderen Fahrzeugmodellen, sind
unbedingt zu unterlassen. Er darf in
keinem Fall für Reparaturen unter
dem Fahrzeug benutzt werden. Bei
nicht korrekt positioniertem Wagen-
heber kann das angehobene Fahrzeug
herunterfallen. Den Wagenheber
nicht für höhere als auf seinem Eti-
kett angegebene Lasten benutzen.
ZUR BEACHTUNG
Eine schlecht montierte Rad-
kappe kann während der
Fahrt abfallen. Auf gar keinen Fall
Eingriffe am Reifenfüllventil vorneh-
men. Keinerlei Werkzeug zwischen
Felge und Reifen einführen. Der Luft-
druck der Reifen und des Ersatzrades
ist regelmäßig zu kontrollieren, wobei
die im Kapitel “Technische Merkma-
le” angegebenen Werte zu berück-
sichtigen sind.
ZUR BEACHTUNG
Sie sollten wissen, dass:
❒das Gewicht des Wagenhebers 4,5 kg
beträgt;
❒der Wagenheber keiner Einstellung
bedarf;
❒der Wagenheber nicht repariert wer-
den kann. Bei Defekten ist er durch ei-
nen Originalwagenheber zu ersetzen;
❒kein Werkzeug außer seiner Hand-
kurbel am Wagenheber montiert wer-
den kann.

143
KONTROLL-
LEUCHTEN UND
ANZEIGEN
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
Für den Reifenwechsel gehen Sie
so vor:
❒Das Fahrzeug so abstellen, dass es den
Verkehr nicht behindert und einen ge-
fahrlosen Radwechsel gestattet. Der
Untergrund soll möglichst eben und
ausreichend kompakt sein;
❒Den Motor abstellen und die Hand-
bremse anziehen;
❒Den ersten oder den Rückwärtsgang
einlegen;
❒Die Leuchtweste (die gesetzlich vor-
geschrieben ist) vor dem Verlassen des
Fahrzeugs anziehen;
❒Das stehende Fahrzeug nach den gel-
tenden Vorschriften des Landes, in
dem Sie sich befinden, markieren (z. B.
Warndreieck, Warnblinklicht usw…);
❒Die Verlängerung und den Betäti-
gungsschlüssel aus dem Werkzeugka-
sten unter dem Beifahrersitz heraus-
nehmen (siehe “Raum unter dem Bei-
fahrersitz” im Kapitel “Armaturen-
brett und Bedienelemente”);
❒Die Radbolzen des auszuwechselnden
Rades um etwa eine Umdrehung
lockern.
❒Den Ring drehen, um den Wagenhe-
ber teilweise zu verlängern.

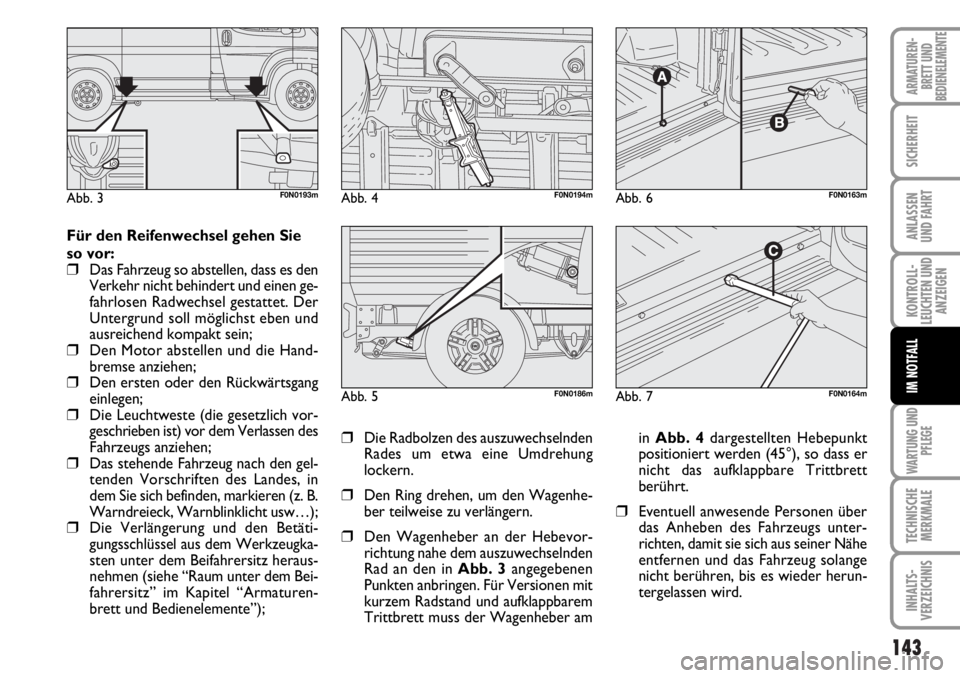

❒Den Wagenheber an der Hebevor-
richtung nahe dem auszuwechselnden
Rad an den in Abb. 3 angegebenen
Punkten anbringen. Für Versionen mit
kurzem Radstand und aufklappbarem
Trittbrett muss der Wagenheber amin Abb. 4 dargestellten Hebepunkt
positioniert werden (45°), so dass er
nicht das aufklappbare Trittbrett
berührt.
❒Eventuell anwesende Personen über
das Anheben des Fahrzeugs unter-
richten, damit sie sich aus seiner Nähe
entfernen und das Fahrzeug solange
nicht berühren, bis es wieder herun-
tergelassen wird.
Abb. 3F0N0193mAbb. 4F0N0194m
Abb. 5F0N0186m
Abb. 6F0N0163m
Abb. 7F0N0164m

144
KONTROLL-
LEUCHTEN UND
ANZEIGEN
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
❒Bei Fahrgestellen mit Fahrerhaus vom
hinteren rechten Bereich des Fahr-
zeugs Abb. 5die Schraube der Rad-
halterung mit dem mitgelieferten
Schlüssel betätigen;
❒Bei Kastenwagen die Hintertür der La-
defläche um 180° öffnen, und den Ver-
schluss von der Öffnung A, Abb. 6für
die Einführung der Verlängerung B,
Abb. 6und des Betätigungsschlüssels
C,abziehen;
– Die Verlängerung B, Abb. 6in die
Öffnung einführen;
– Den Radschlüssel C, Abb. 7ein-
führen und gegen den Uhrzeigersinn
drehen, damit das Ersatzrad abge-
nommen werden kann;

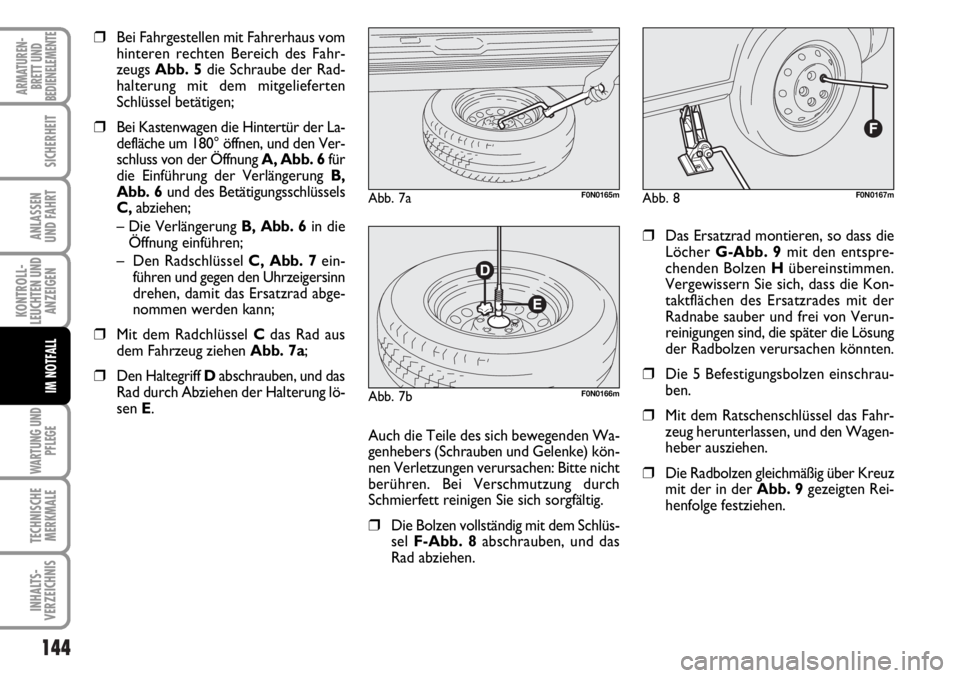

❒Mit dem Radchlüssel Cdas Rad aus
dem Fahrzeug ziehen Abb. 7a;
❒Den Haltegriff D abschrauben, und das
Rad durch Abziehen der Halterung lö-
sen E.

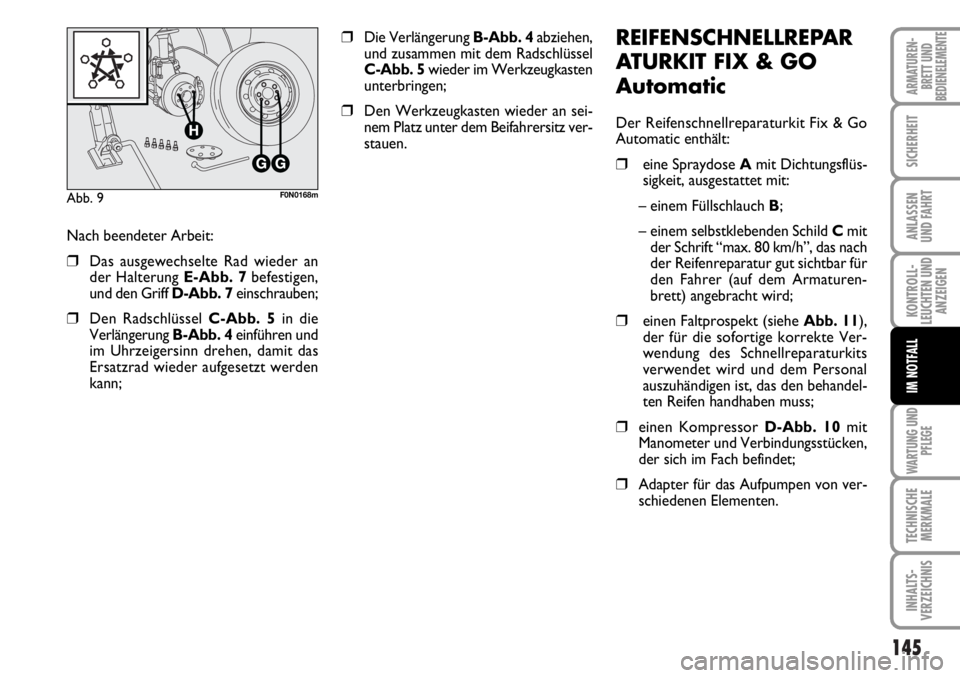

❒Das Ersatzrad montieren, so dass die
Löcher G-Abb. 9mit den entspre-
chenden Bolzen Hübereinstimmen.
Vergewissern Sie sich, dass die Kon-
taktflächen des Ersatzrades mit der
Radnabe sauber und frei von Verun-
reinigungen sind, die später die Lösung
der Radbolzen verursachen könnten.
❒Die 5 Befestigungsbolzen einschrau-
ben.
❒Mit dem Ratschenschlüssel das Fahr-
zeug herunterlassen, und den Wagen-
heber ausziehen.
❒Die Radbolzen gleichmäßig über Kreuz
mit der in der Abb. 9 gezeigten Rei-
henfolge festziehen.
Abb. 8F0N0167m
Auch die Teile des sich bewegenden Wa-
genhebers (Schrauben und Gelenke) kön-
nen Verletzungen verursachen: Bitte nicht
berühren. Bei Verschmutzung durch
Schmierfett reinigen Sie sich sorgfältig.
❒Die Bolzen vollständig mit dem Schlüs-
sel F-Abb. 8abschrauben, und das
Rad abziehen.
Abb. 7aF0N0165m
Abb. 7bF0N0166m

145
KONTROLL-
LEUCHTEN UND
ANZEIGEN
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
REIFENSCHNELLREPAR
ATURKIT FIX & GO
Automatic

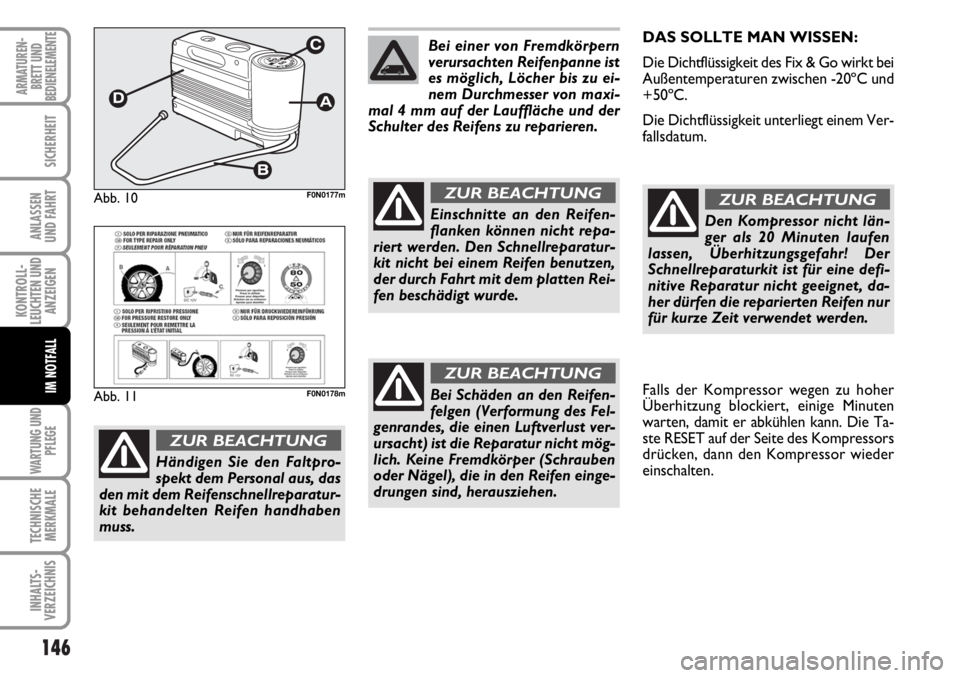

Der Reifenschnellreparaturkit Fix & Go
Automatic enthält:
❒eine Spraydose A mit Dichtungsflüs-
sigkeit, ausgestattet mit:
– einem Füllschlauch B;
– einem selbstklebenden Schild Cmit
der Schrift “max. 80 km/h”, das nach
der Reifenreparatur gut sichtbar für
den Fahrer (auf dem Armaturen-
brett) angebracht wird;
❒einen Faltprospekt (siehe Abb. 11),
der für die sofortige korrekte Ver-
wendung des Schnellreparaturkits
verwendet wird und dem Personal
auszuhändigen ist, das den behandel-
ten Reifen handhaben muss;

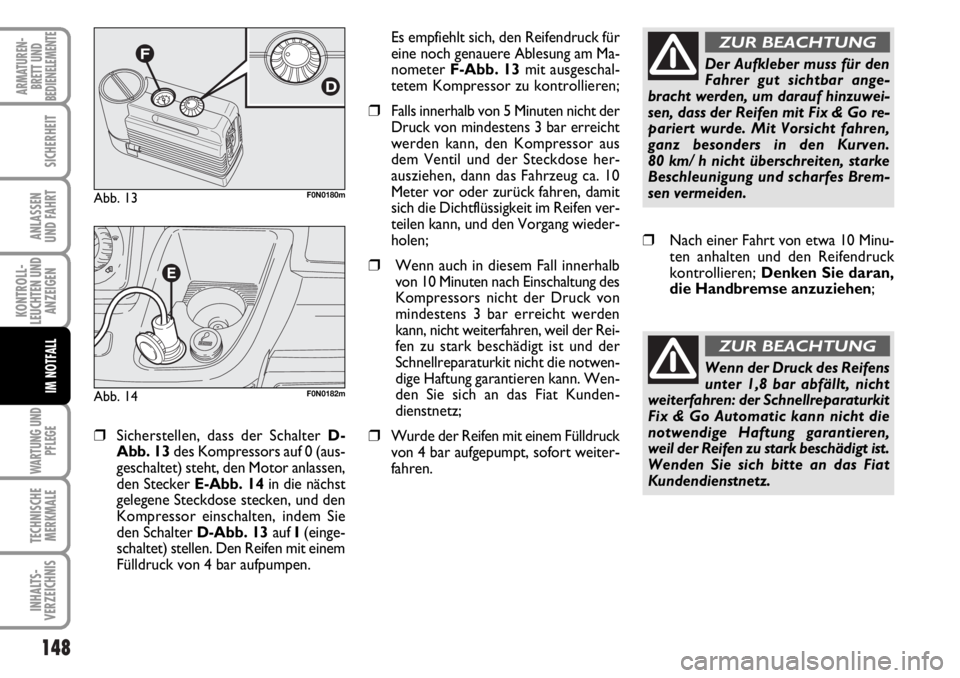

❒einen Kompressor D-Abb. 10mit
Manometer und Verbindungsstücken,
der sich im Fach befindet;
❒Adapter für das Aufpumpen von ver-
schiedenen Elementen. Nach beendeter Arbeit:
❒Das ausgewechselte Rad wieder an
der Halterung E-Abb. 7befestigen,
und den Griff D-Abb. 7einschrauben;
❒Den Radschlüssel C-Abb. 5in die
Verlängerung B-Abb. 4einführen und
im Uhrzeigersinn drehen, damit das
Ersatzrad wieder aufgesetzt werden
kann;
Abb. 9F0N0168m
❒Die Verlängerung B-Abb. 4abziehen,
und zusammen mit dem Radschlüssel
C-Abb. 5wieder im Werkzeugkasten
unterbringen;
❒Den Werkzeugkasten wieder an sei-
nem Platz unter dem Beifahrersitz ver-
stauen.

146
KONTROLL-
LEUCHTEN UND
ANZEIGEN
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
DAS SOLLTE MAN WISSEN:
Die Dichtflüssigkeit des Fix & Go wirkt bei
Außentemperaturen zwischen -20ºC und
+50ºC.
Die Dichtflüssigkeit unterliegt einem Ver-
fallsdatum.
Den Kompressor nicht län-
ger als 20 Minuten laufen
lassen, Überhitzungsgefahr! Der
Schnellreparaturkit ist für eine defi-
nitive Reparatur nicht geeignet, da-
her dürfen die reparierten Reifen nur
für kurze Zeit verwendet werden.
ZUR BEACHTUNG
Bei einer von Fremdkörpern
verursachten Reifenpanne ist
es möglich, Löcher bis zu ei-
nem Durchmesser von maxi-
mal 4 mm auf der Lauffläche und der
Schulter des Reifens zu reparieren.
Einschnitte an den Reifen-
flanken können nicht repa-
riert werden. Den Schnellreparatur-
kit nicht bei einem Reifen benutzen,
der durch Fahrt mit dem platten Rei-
fen beschädigt wurde.
ZUR BEACHTUNG
Bei Schäden an den Reifen-
felgen (Verformung des Fel-
genrandes, die einen Luftverlust ver-
ursacht) ist die Reparatur nicht mög-
lich. Keine Fremdkörper (Schrauben
oder Nägel), die in den Reifen einge-
drungen sind, herausziehen.
ZUR BEACHTUNGFalls der Kompressor wegen zu hoher
Überhitzung blockiert, einige Minuten
warten, damit er abkühlen kann. Die Ta-
ste RESET auf der Seite des Kompressors
drücken, dann den Kompressor wieder
einschalten.Abb. 11F0N0178m
Händigen Sie den Faltpro-
spekt dem Personal aus, das
den mit dem Reifenschnellreparatur-
kit behandelten Reifen handhaben
muss.
ZUR BEACHTUNG
Abb. 10F0N0177m

147
KONTROLL-
LEUCHTEN UND
ANZEIGEN
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL

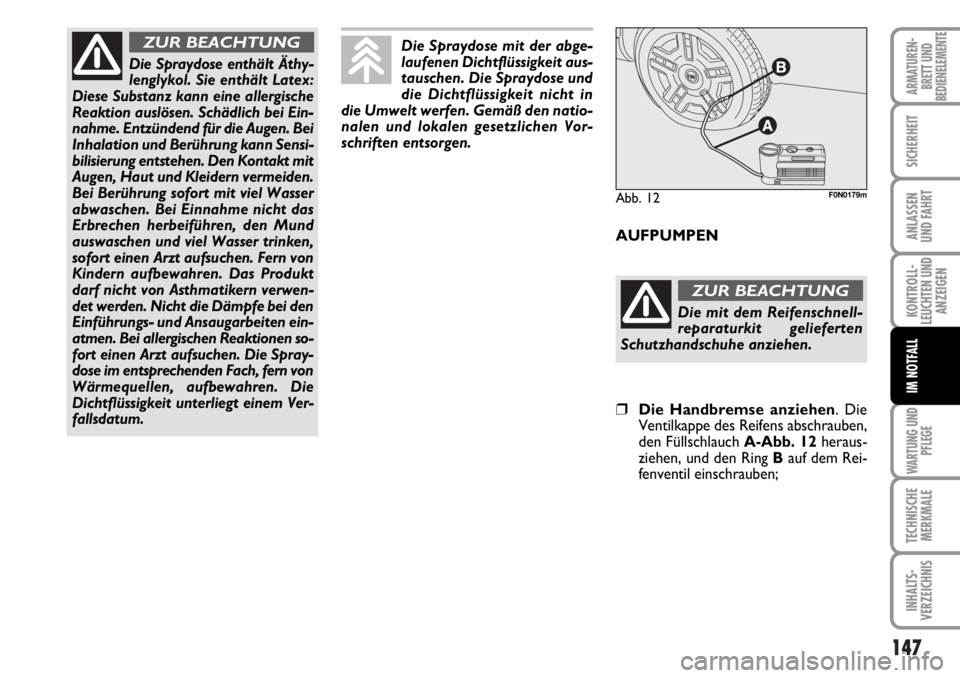

Die Spraydose enthält Äthy-
lenglykol. Sie enthält Latex:
Diese Substanz kann eine allergische
Reaktion auslösen. Schädlich bei Ein-
nahme. Entzündend für die Augen. Bei
Inhalation und Berührung kann Sensi-
bilisierung entstehen. Den Kontakt mit
Augen, Haut und Kleidern vermeiden.
Bei Berührung sofort mit viel Wasser
abwaschen. Bei Einnahme nicht das
Erbrechen herbeiführen, den Mund
auswaschen und viel Wasser trinken,
sofort einen Arzt aufsuchen. Fern von
Kindern aufbewahren. Das Produkt
darf nicht von Asthmatikern verwen-
det werden. Nicht die Dämpfe bei den
Einführungs- und Ansaugarbeiten ein-
atmen. Bei allergischen Reaktionen so-
fort einen Arzt aufsuchen. Die Spray-
dose im entsprechenden Fach, fern von
Wärmequellen, aufbewahren. Die
Dichtflüssigkeit unterliegt einem Ver-
fallsdatum.
ZUR BEACHTUNGDie Spraydose mit der abge-
laufenen Dichtflüssigkeit aus-
tauschen. Die Spraydose und
die Dichtflüssigkeit nicht in
die Umwelt werfen. Gemäß den natio-
nalen und lokalen gesetzlichen Vor-
schriften entsorgen.
Die mit dem Reifenschnell-
reparaturkit gelieferten
Schutzhandschuhe anziehen.
ZUR BEACHTUNG
❒Die Handbremse anziehen. Die
Ventilkappe des Reifens abschrauben,
den Füllschlauch A-Abb. 12heraus-
ziehen, und den Ring Bauf dem Rei-
fenventil einschrauben;
Abb. 12F0N0179m
AUFPUMPEN

148
KONTROLL-
LEUCHTEN UND
ANZEIGEN
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
❒Sicherstellen, dass der Schalter D-
Abb. 13des Kompressors auf 0 (aus-
geschaltet) steht, den Motor anlassen,
den Stecker E-Abb. 14in die nächst
gelegene Steckdose stecken, und den
Kompressor einschalten, indem Sie
den Schalter D-Abb. 13auf I(einge-
schaltet) stellen. Den Reifen mit einem
Fülldruck von 4 bar aufpumpen.Es empfiehlt sich, den Reifendruck für
eine noch genauere Ablesung am Ma-
nometer F-Abb. 13mit ausgeschal-
tetem Kompressor zu kontrollieren;
❒Falls innerhalb von 5 Minuten nicht der
Druck von mindestens 3 bar erreicht
werden kann, den Kompressor aus
dem Ventil und der Steckdose her-
ausziehen, dann das Fahrzeug ca. 10
Meter vor oder zurück fahren, damit
sich die Dichtflüssigkeit im Reifen ver-
teilen kann, und den Vorgang wieder-
holen;
❒Wenn auch in diesem Fall innerhalb
von 10 Minuten nach Einschaltung des
Kompressors nicht der Druck von
mindestens 3 bar erreicht werden
kann, nicht weiterfahren, weil der Rei-
fen zu stark beschädigt ist und der
Schnellreparaturkit nicht die notwen-
dige Haftung garantieren kann. Wen-
den Sie sich an das Fiat Kunden-
dienstnetz;
❒Wurde der Reifen mit einem Fülldruck
von 4 bar aufgepumpt, sofort weiter-
fahren.
Abb. 13F0N0180m
Abb. 14F0N0182m
Der Aufkleber muss für den
Fahrer gut sichtbar ange-
bracht werden, um darauf hinzuwei-
sen, dass der Reifen mit Fix & Go re-
pariert wurde. Mit Vorsicht fahren,
ganz besonders in den Kurven.
80 km/ h nicht überschreiten, starke
Beschleunigung und scharfes Brem-
sen vermeiden.
ZUR BEACHTUNG
❒Nach einer Fahrt von etwa 10 Minu-
ten anhalten und den Reifendruck
kontrollieren; Denken Sie daran,
die Handbremse anzuziehen;
Wenn der Druck des Reifens
unter 1,8 bar abfällt, nicht
weiterfahren: der Schnellreparaturkit
Fix & Go Automatic kann nicht die
notwendige Haftung garantieren,
weil der Reifen zu stark beschädigt ist.
Wenden Sie sich bitte an das Fiat
Kundendienstnetz.
ZUR BEACHTUNG

149
KONTROLL-
LEUCHTEN UND
ANZEIGEN
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
❒Wird dagegen ein Fülldruck von min-
destens 3 bar festgestellt, den korrek-
ten Fülldruck, der im Abschnitt „Rei-
fendruck“ im Kapitel „Technische
Merkmale“ vorgeschrieben ist, (bei
laufendem Motor und angezogener
Handbremse) wiederherstellen, und
die Fahrt wieder aufnehmen;
❒Fahren Sie vorsichtig das nächst gele-
gene Fiat Kundendienstnetz an.
NUR FÜR DIE KONTROLLE UND
ZUM AUFPUMPEN MIT DEM
RICHTIGEN FÜLLDRUCK

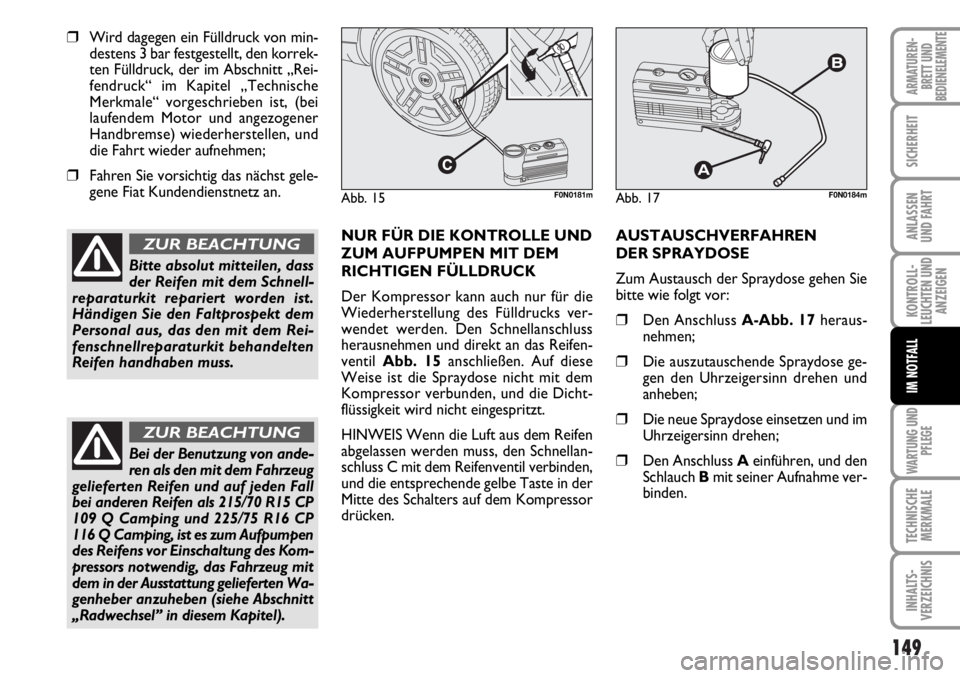

Der Kompressor kann auch nur für die
Wiederherstellung des Fülldrucks ver-
wendet werden. Den Schnellanschluss
herausnehmen und direkt an das Reifen-
ventil Abb. 15anschließen. Auf diese
Weise ist die Spraydose nicht mit dem
Kompressor verbunden, und die Dicht-
flüssigkeit wird nicht eingespritzt.
HINWEIS Wenn die Luft aus dem Reifen
abgelassen werden muss, den Schnellan-
schluss C mit dem Reifenventil verbinden,
und die entsprechende gelbe Taste in der
Mitte des Schalters auf dem Kompressor
drücken.AUSTAUSCHVERFAHREN
DER SPRAYDOSE
Zum Austausch der Spraydose gehen Sie
bitte wie folgt vor:
❒Den Anschluss A-Abb. 17heraus-
nehmen;
❒Die auszutauschende Spraydose ge-
gen den Uhrzeigersinn drehen und
anheben;
❒Die neue Spraydose einsetzen und im
Uhrzeigersinn drehen;
❒Den Anschluss Aeinführen, und den
Schlauch Bmit seiner Aufnahme ver-
binden.
Bitte absolut mitteilen, dass
der Reifen mit dem Schnell-
reparaturkit repariert worden ist.
Händigen Sie den Faltprospekt dem
Personal aus, das den mit dem Rei-
fenschnellreparaturkit behandelten
Reifen handhaben muss.
ZUR BEACHTUNG
Abb. 17F0N0184mAbb. 15F0N0181m
Bei der Benutzung von ande-
ren als den mit dem Fahrzeug
gelieferten Reifen und auf jeden Fall
bei anderen Reifen als 215/70 R15 CP
109 Q Camping und 225/75 R16 CP
116 Q Camping, ist es zum Aufpumpen
des Reifens vor Einschaltung des Kom-
pressors notwendig, das Fahrzeug mit
dem in der Ausstattung gelieferten Wa-
genheber anzuheben (siehe Abschnitt
„Radwechsel” in diesem Kapitel).
ZUR BEACHTUNG
