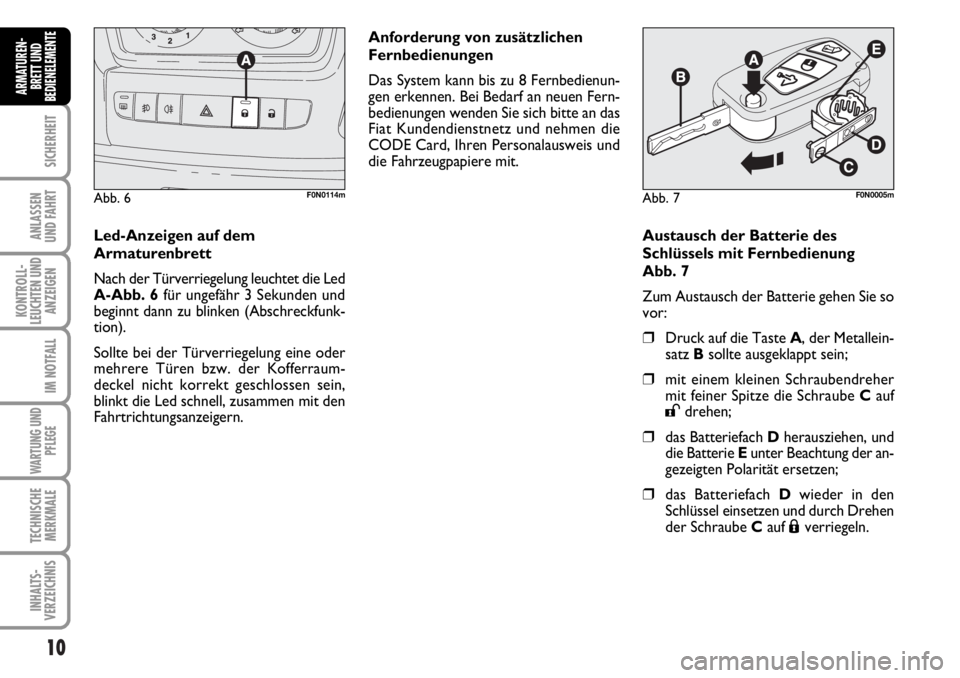

Austausch der Batterie des
Schlüssels mit Fernbedienung
Abb. 7
Zum Austausch der Batterie gehen Sie so
vor:
❒Druck auf die Taste A, der Metallein-
satz Bsollte ausgeklappt sein;
❒mit einem kleinen Schraubendreher
mit feiner Spitze die Schraube Cauf
:drehen;
❒das Batteriefach Dherausziehen, und
die Batterie Eunter Beachtung der an-
gezeigten Polarität ersetzen;
❒das Batteriefach Dwieder in den
Schlüssel einsetzen und durch Drehen
der Schraube Cauf
Áverriegeln.
Abb. 7F0N0005m
Anforderung von zusätzlichen
Fernbedienungen
Das System kann bis zu 8 Fernbedienun-
gen erkennen. Bei Bedarf an neuen Fern-
bedienungen wenden Sie sich bitte an das
Fiat Kundendienstnetz und nehmen die
CODE Card, Ihren Personalausweis und
die Fahrzeugpapiere mit.
Led-Anzeigen auf dem
Armaturenbrett
Nach der Türverriegelung leuchtet die Led
A-Abb. 6für ungefähr 3 Sekunden und
beginnt dann zu blinken (Abschreckfunk-
tion).
Sollte bei der Türverriegelung eine oder
mehrere Türen bzw. der Kofferraum-
deckel nicht korrekt geschlossen sein,
blinkt die Led schnell, zusammen mit den
Fahrtrichtungsanzeigern.
Abb. 6F0N0114m
Page 12 of 238
11
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE

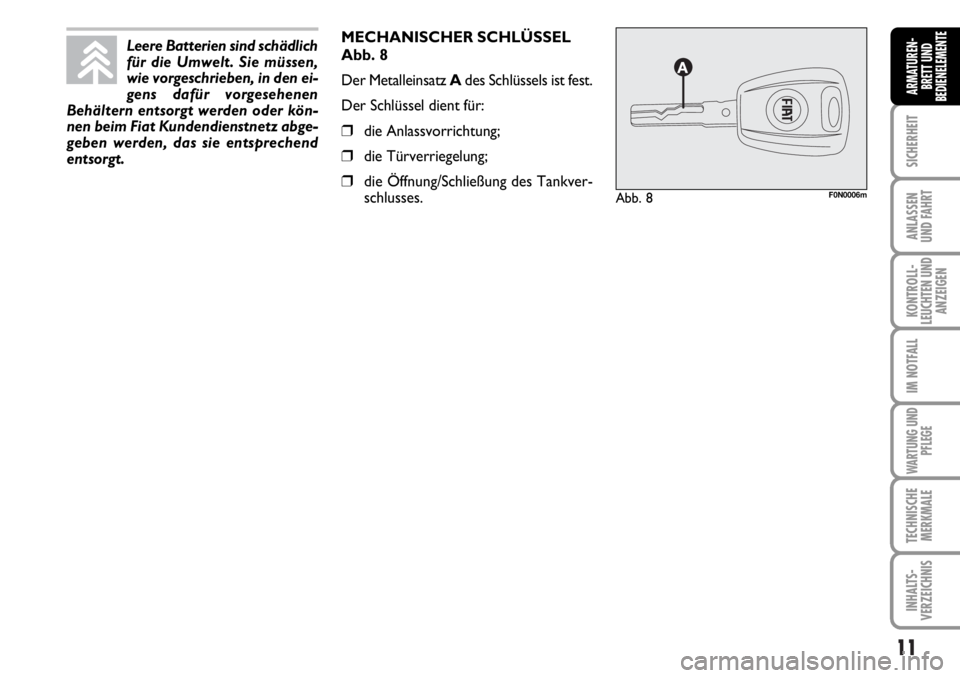

MECHANISCHER SCHLÜSSEL
Abb. 8
Der Metalleinsatz Ades Schlüssels ist fest.
Der Schlüssel dient für:
❒die Anlassvorrichtung;
❒die Türverriegelung;
❒die Öffnung/Schließung des Tankver-
schlusses.Abb. 8F0N0006m
Leere Batterien sind schädlich
für die Umwelt. Sie müssen,
wie vorgeschrieben, in den ei-
gens dafür vorgesehenen
Behältern entsorgt werden oder kön-
nen beim Fiat Kundendienstnetz abge-
geben werden, das sie entsprechend
entsorgt.
Page 13 of 238
12
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
Es folgt die Zusammenfassung der durch die Schlüssel (mit und ohne Fernbedienung) aktivierbaren Hauptfunktionen:
Art des Schlüssels
Mechanischer Schlüssel
Schlüssel mit Fernbedienung
Blinken der
Fahrtrichtungsanzeiger
(nur mit Schlüssel
mit Fernbedienung)
Abschreckungs-Led
Entriegelung
der Schlösser
Schlüsseldrehung
gegen den
Uhrzeigersinn
(Fahrerseite)
Schlüsseldrehung
gegen den
Uhrzeigersinn
(Fahrerseite)
Kurzer Druck
auf die Taste
Æ
2 Blinkzeichen
Ausschalten
Verriegelung
der Schlösser
von außen
Schlüsseldrehung
im Uhrzeigersinn
(Fahrerseite)
Schlüsseldrehung
im Uhrzeigersinn
(Fahrerseite)
Kurzer Druck
auf die Taste Ø
1 Blinkzeichen
Aufleuchten für ca.
3 Sekunden
und dann
Abschreckungs-
Blinken
Einschalten
der Dead lock-
Vorrichtung
(wo vorgesehen)
–
–
Doppelter Druck
auf die Taste Ø
3 Blinkzeichen
Doppelblinken
und dann
Abschreckungs-
Blinken
Entriegelung
der Ladefläche
–
–
Kurzer Druck
auf die Taste ∞
2 Blinkzeichen
Abschreck
ungs-Blinken
ZUR BEACHTUNG Das Senken der Scheiben ist eine Folge des Befehls zur Türentriegelung. Das Heben der Scheiben ist eine Fol-
ge des Befehls zur Türverriegelung.
Heben der
Scheiben
(wo vorgesehen)
–
–
Längerer Druck(über 2
Sekunden)
auf die Taste
Ø
1 Blinkzeichen
Abschreck
ungs-Blinken
Senken der
Scheiben
(wo vorgesehen)
–
–
Längerer Druck(über 2
Sekunden)
auf die Taste
Æ
2 Blinkzeichen
Ausschalten
Page 14 of 238
13
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE

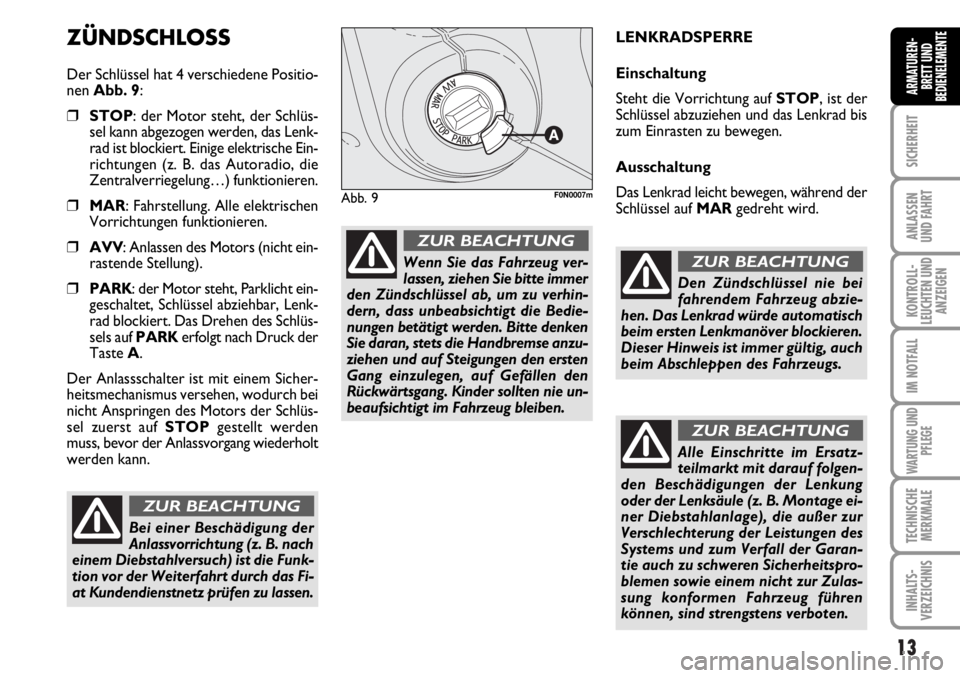

ZÜNDSCHLOSS
Der Schlüssel hat 4 verschiedene Positio-
nen Abb. 9:
❒STOP: der Motor steht, der Schlüs-
sel kann abgezogen werden, das Lenk-
rad ist blockiert. Einige elektrische Ein-
richtungen (z. B. das Autoradio, die
Zentralverriegelung…) funktionieren.
❒MAR: Fahrstellung. Alle elektrischen
Vorrichtungen funktionieren.
❒AVV: Anlassen des Motors (nicht ein-
rastende Stellung).
❒PARK: der Motor steht, Parklicht ein-
geschaltet, Schlüssel abziehbar, Lenk-
rad blockiert. Das Drehen des Schlüs-
sels auf PARKerfolgt nach Druck der
Taste A.
Der Anlassschalter ist mit einem Sicher-
heitsmechanismus versehen, wodurch bei
nicht Anspringen des Motors der Schlüs-
sel zuerst auf STOPgestellt werden
muss, bevor der Anlassvorgang wiederholt
werden kann.LENKRADSPERRE
Einschaltung
Steht die Vorrichtung auf STOP, ist der
Schlüssel abzuziehen und das Lenkrad bis
zum Einrasten zu bewegen.
Ausschaltung
Das Lenkrad leicht bewegen, während der
Schlüssel auf MARgedreht wird.
Bei einer Beschädigung der
Anlassvorrichtung (z. B. nach
einem Diebstahlversuch) ist die Funk-
tion vor der Weiterfahrt durch das Fi-
at Kundendienstnetz prüfen zu lassen.
ZUR BEACHTUNG
Wenn Sie das Fahrzeug ver-
lassen, ziehen Sie bitte immer
den Zündschlüssel ab, um zu verhin-
dern, dass unbeabsichtigt die Bedie-
nungen betätigt werden. Bitte denken
Sie daran, stets die Handbremse anzu-
ziehen und auf Steigungen den ersten
Gang einzulegen, auf Gefällen den
Rückwärtsgang. Kinder sollten nie un-
beaufsichtigt im Fahrzeug bleiben.
ZUR BEACHTUNG
Abb. 9F0N0007m
Den Zündschlüssel nie bei
fahrendem Fahrzeug abzie-
hen. Das Lenkrad würde automatisch
beim ersten Lenkmanöver blockieren.
Dieser Hinweis ist immer gültig, auch
beim Abschleppen des Fahrzeugs.
ZUR BEACHTUNG
Alle Einschritte im Ersatz-
teilmarkt mit darauf folgen-
den Beschädigungen der Lenkung
oder der Lenksäule (z. B. Montage ei-
ner Diebstahlanlage), die außer zur
Verschlechterung der Leistungen des
Systems und zum Verfall der Garan-
tie auch zu schweren Sicherheitspro-
blemen sowie einem nicht zur Zulas-
sung konformen Fahrzeug führen
können, sind strengstens verboten.
ZUR BEACHTUNG
Page 15 of 238
14
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE

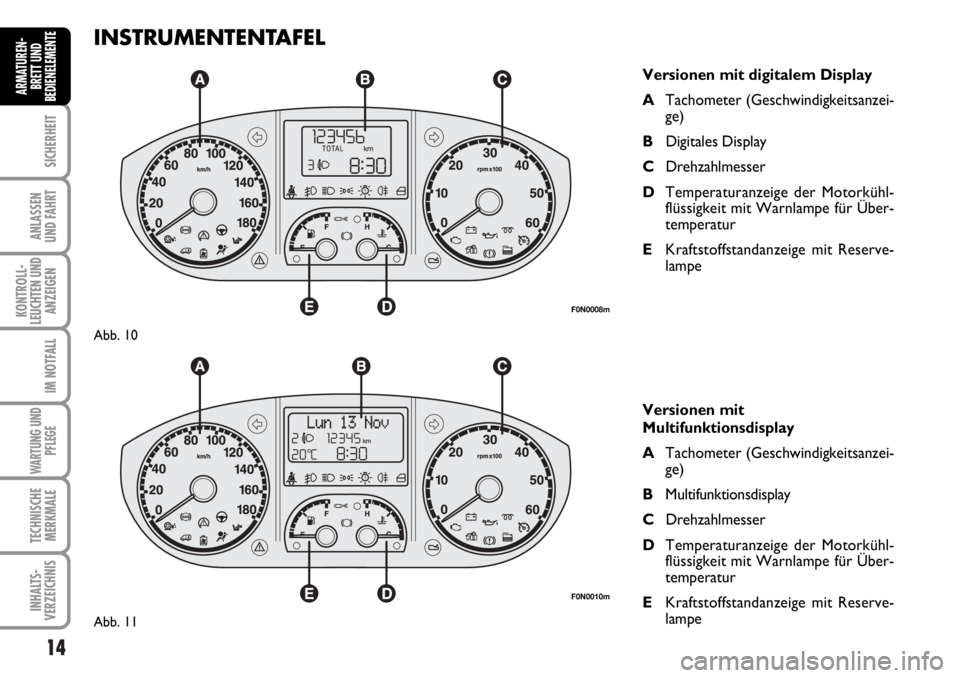

INSTRUMENTENTAFEL
Versionen mit digitalem Display
ATachometer (Geschwindigkeitsanzei-
ge)
BDigitales Display
CDrehzahlmesser
DTemperaturanzeige der Motorkühl-
flüssigkeit mit Warnlampe für Über-
temperatur
EKraftstoffstandanzeige mit Reserve-
lampe
Versionen mit
Multifunktionsdisplay
ATachometer (Geschwindigkeitsanzei-
ge)
BMultifunktionsdisplay
CDrehzahlmesser
DTemperaturanzeige der Motorkühl-
flüssigkeit mit Warnlampe für Über-
temperatur
EKraftstoffstandanzeige mit Reserve-
lampe
F0N0008m
Abb. 10
F0N0010m
Abb. 11
Page 16 of 238
15
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
BORDINSTRUMENTE
Die Hintergrundfarbe der Instrumente
und ihre Typen können je nach Version
variieren.

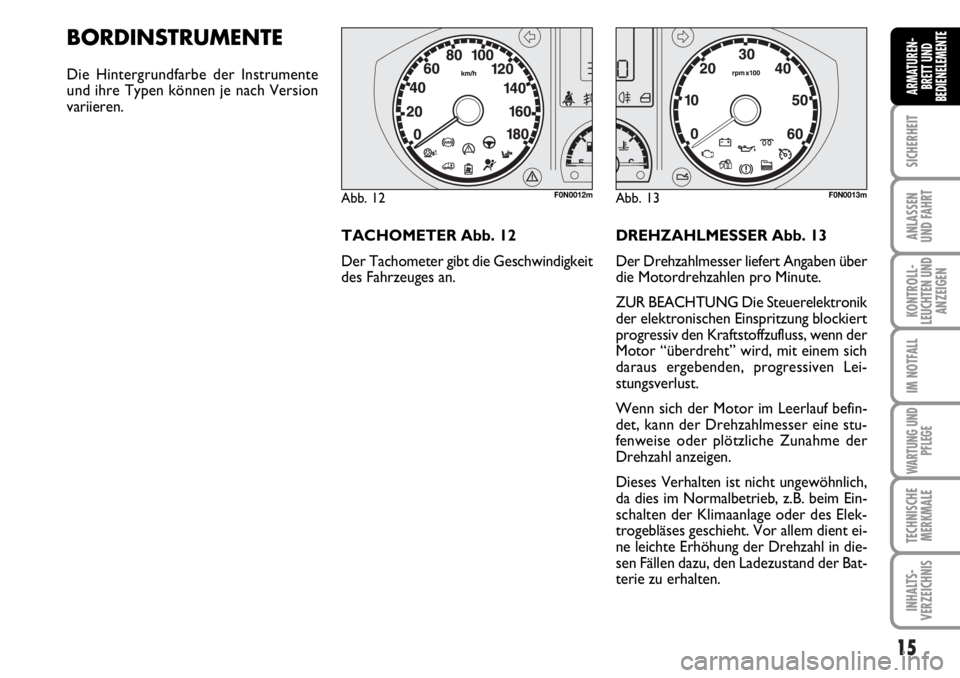

TACHOMETER Abb. 12
Der Tachometer gibt die Geschwindigkeit
des Fahrzeuges an.DREHZAHLMESSER Abb. 13
Der Drehzahlmesser liefert Angaben über
die Motordrehzahlen pro Minute.
ZUR BEACHTUNG Die Steuerelektronik
der elektronischen Einspritzung blockiert
progressiv den Kraftstoffzufluss, wenn der
Motor “überdreht” wird, mit einem sich
daraus ergebenden, progressiven Lei-
stungsverlust.
Wenn sich der Motor im Leerlauf befin-
det, kann der Drehzahlmesser eine stu-
fenweise oder plötzliche Zunahme der
Drehzahl anzeigen.
Dieses Verhalten ist nicht ungewöhnlich,
da dies im Normalbetrieb, z.B. beim Ein-
schalten der Klimaanlage oder des Elek-
trogebläses geschieht. Vor allem dient ei-
ne leichte Erhöhung der Drehzahl in die-
sen Fällen dazu, den Ladezustand der Bat-
terie zu erhalten.
Abb. 12F0N0012mAbb. 13F0N0013m
Page 17 of 238
16
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE

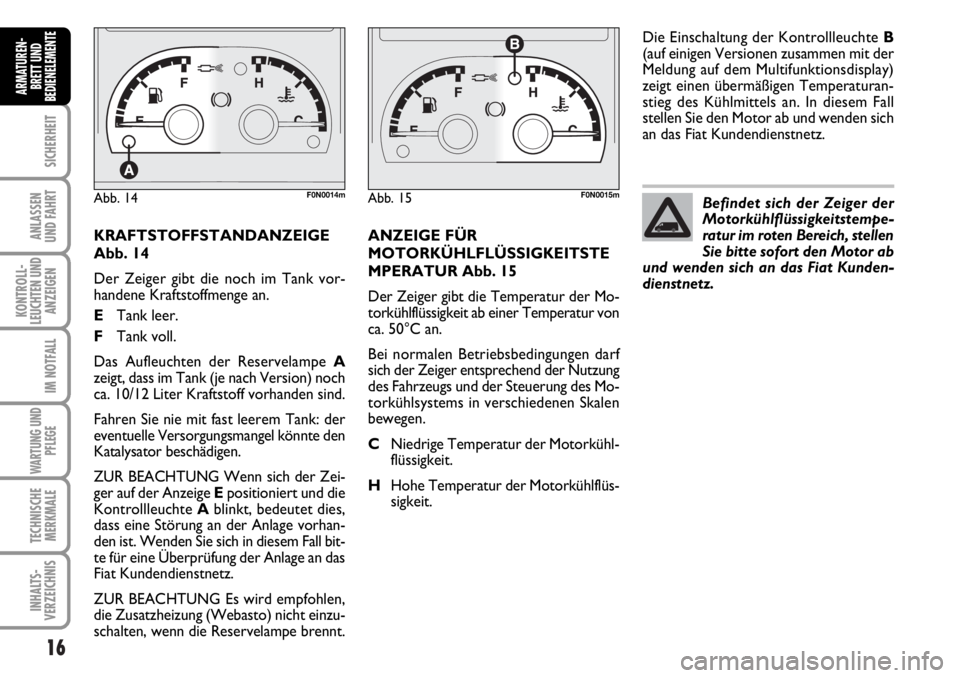

KRAFTSTOFFSTANDANZEIGE
Abb. 14
Der Zeiger gibt die noch im Tank vor-
handene Kraftstoffmenge an.
ETank leer.
FTank voll.
Das Aufleuchten der Reservelampe A
zeigt, dass im Tank (je nach Version) noch
ca. 10/12 Liter Kraftstoff vorhanden sind.
Fahren Sie nie mit fast leerem Tank: der
eventuelle Versorgungsmangel könnte den
Katalysator beschädigen.
ZUR BEACHTUNG Wenn sich der Zei-
ger auf der Anzeige Epositioniert und die
Kontrollleuchte Ablinkt, bedeutet dies,
dass eine Störung an der Anlage vorhan-
den ist. Wenden Sie sich in diesem Fall bit-
te für eine Überprüfung der Anlage an das
Fiat Kundendienstnetz.
ZUR BEACHTUNG Es wird empfohlen,
die Zusatzheizung (Webasto) nicht einzu-
schalten, wenn die Reservelampe brennt.ANZEIGE FÜR
MOTORKÜHLFLÜSSIGKEITSTE
MPERATUR Abb. 15
Der Zeiger gibt die Temperatur der Mo-
torkühlflüssigkeit ab einer Temperatur von
ca. 50°C an.
Bei normalen Betriebsbedingungen darf
sich der Zeiger entsprechend der Nutzung
des Fahrzeugs und der Steuerung des Mo-
torkühlsystems in verschiedenen Skalen
bewegen.
CNiedrige Temperatur der Motorkühl-
flüssigkeit.
HHohe Temperatur der Motorkühlflüs-
sigkeit.Die Einschaltung der Kontrollleuchte B
(auf einigen Versionen zusammen mit der
Meldung auf dem Multifunktionsdisplay)
zeigt einen übermäßigen Temperaturan-
stieg des Kühlmittels an. In diesem Fall
stellen Sie den Motor ab und wenden sich
an das Fiat Kundendienstnetz.
Abb. 14F0N0014mAbb. 15F0N0015mBefindet sich der Zeiger der
Motorkühlflüssigkeitstempe-
ratur im roten Bereich, stellen
Sie bitte sofort den Motor ab
und wenden sich an das Fiat Kunden-
dienstnetz.
Page 18 of 238
17
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
MOTORÖLSTANDANZEIGE
Der Zeiger ermöglicht die graphische An-
zeige des im Motor vorhandenen Öl-
stands.

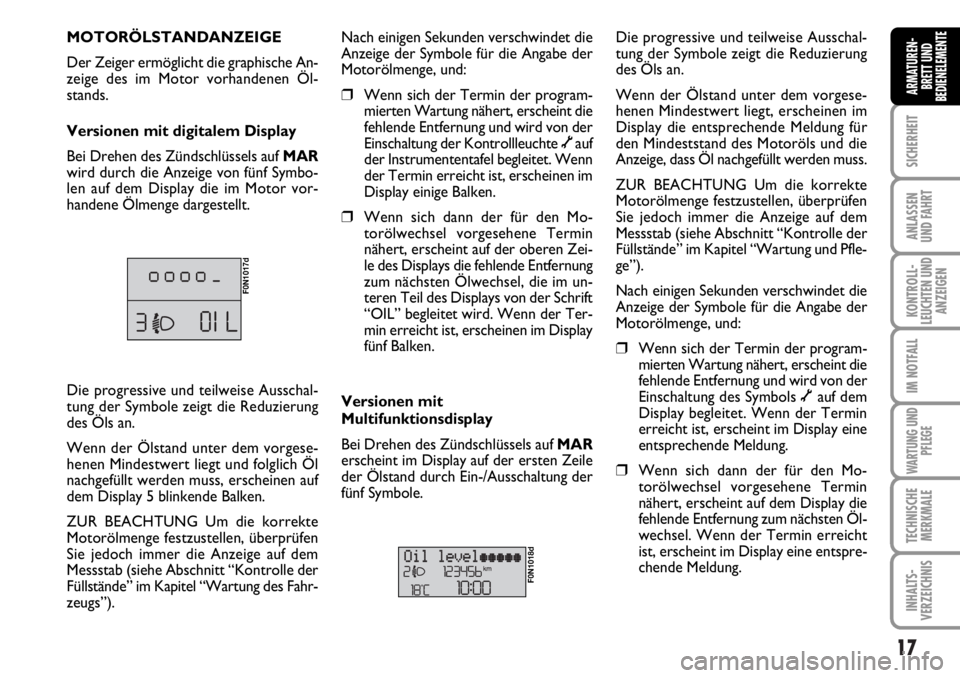

Versionen mit digitalem Display
Bei Drehen des Zündschlüssels auf MAR
wird durch die Anzeige von fünf Symbo-
len auf dem Display die im Motor vor-
handene Ölmenge dargestellt.
F0N1017d
Nach einigen Sekunden verschwindet die
Anzeige der Symbole für die Angabe der
Motorölmenge, und:
❒Wenn sich der Termin der program-
mierten Wartung nähert, erscheint die
fehlende Entfernung und wird von der
Einschaltung der Kontrollleuchte õauf
der Instrumententafel begleitet. Wenn
der Termin erreicht ist, erscheinen im
Display einige Balken.
❒Wenn sich dann der für den Mo-
torölwechsel vorgesehene Termin
nähert, erscheint auf der oberen Zei-
le des Displays die fehlende Entfernung
zum nächsten Ölwechsel, die im un-
teren Teil des Displays von der Schrift
“OIL” begleitet wird. Wenn der Ter-
min erreicht ist, erscheinen im Display
fünf Balken.
Versionen mit
Multifunktionsdisplay
Bei Drehen des Zündschlüssels auf MAR
erscheint im Display auf der ersten Zeile
der Ölstand durch Ein-/Ausschaltung der
fünf Symbole.
F0N1018d
Die progressive und teilweise Ausschal-
tung der Symbole zeigt die Reduzierung
des Öls an.
Wenn der Ölstand unter dem vorgese-
henen Mindestwert liegt, erscheinen im
Display die entsprechende Meldung für
den Mindeststand des Motoröls und die
Anzeige, dass Öl nachgefüllt werden muss.
ZUR BEACHTUNG Um die korrekte
Motorölmenge festzustellen, überprüfen
Sie jedoch immer die Anzeige auf dem
Messstab (siehe Abschnitt “Kontrolle der
Füllstände” im Kapitel “Wartung und Pfle-
ge”).
Nach einigen Sekunden verschwindet die
Anzeige der Symbole für die Angabe der
Motorölmenge, und:
❒Wenn sich der Termin der program-
mierten Wartung nähert, erscheint die
fehlende Entfernung und wird von der
Einschaltung des Symbols õauf dem
Display begleitet. Wenn der Termin
erreicht ist, erscheint im Display eine
entsprechende Meldung.
❒Wenn sich dann der für den Mo-
torölwechsel vorgesehene Termin
nähert, erscheint auf dem Display die
fehlende Entfernung zum nächsten Öl-
wechsel. Wenn der Termin erreicht
ist, erscheint im Display eine entspre-
chende Meldung. Die progressive und teilweise Ausschal-
tung der Symbole zeigt die Reduzierung
des Öls an.
Wenn der Ölstand unter dem vorgese-
henen Mindestwert liegt und folglich Öl
nachgefüllt werden muss, erscheinen auf
dem Display 5 blinkende Balken.
ZUR BEACHTUNG Um die korrekte
Motorölmenge festzustellen, überprüfen
Sie jedoch immer die Anzeige auf dem
Messstab (siehe Abschnitt “Kontrolle der
Füllstände” im Kapitel “Wartung des Fahr-
zeugs”).
Page 19 of 238
18
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
DIGITALES DISPLAY
STANDARDBILDSCHIRMSEITE
Abb. 16

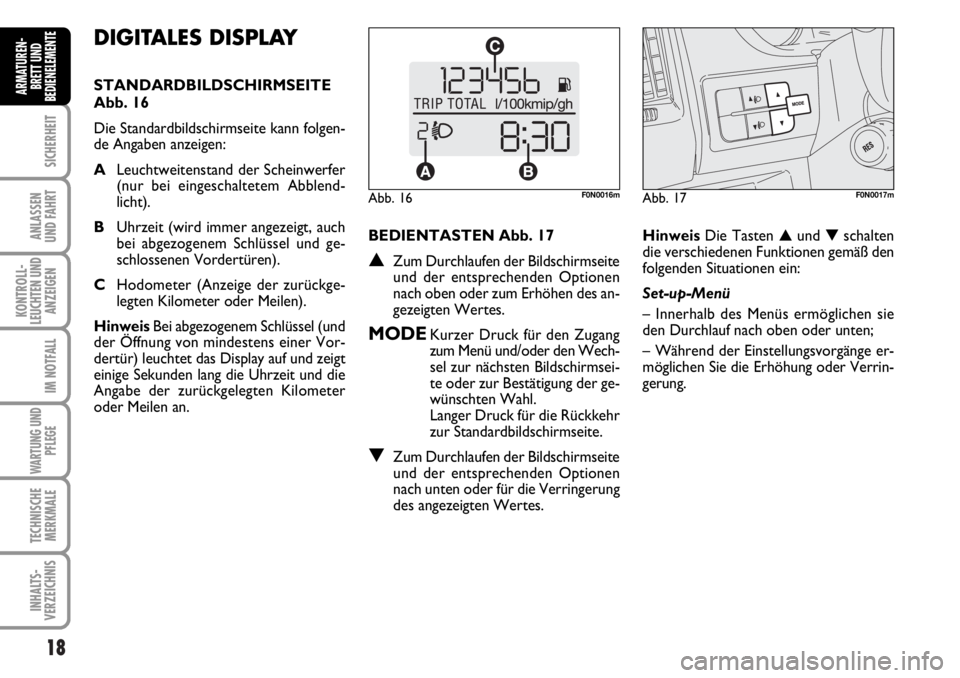

Die Standardbildschirmseite kann folgen-
de Angaben anzeigen:
ALeuchtweitenstand der Scheinwerfer
(nur bei eingeschaltetem Abblend-
licht).
BUhrzeit (wird immer angezeigt, auch
bei abgezogenem Schlüssel und ge-
schlossenen Vordertüren).
CHodometer (Anzeige der zurückge-
legten Kilometer oder Meilen).
HinweisBei abgezogenem Schlüssel (und
der Öffnung von mindestens einer Vor-
dertür) leuchtet das Display auf und zeigt
einige Sekunden lang die Uhrzeit und die
Angabe der zurückgelegten Kilometer
oder Meilen an.BEDIENTASTEN Abb. 17
▲Zum Durchlaufen der Bildschirmseite
und der entsprechenden Optionen
nach oben oder zum Erhöhen des an-
gezeigten Wertes.
MODEKurzer Druck für den Zugang
zum Menü und/oder den Wech-
sel zur nächsten Bildschirmsei-
te oder zur Bestätigung der ge-
wünschten Wahl.
Langer Druck für die Rückkehr
zur Standardbildschirmseite.
▼Zum Durchlaufen der Bildschirmseite
und der entsprechenden Optionen
nach unten oder für die Verringerung
des angezeigten Wertes.HinweisDie Tasten ▲und ▼schalten
die verschiedenen Funktionen gemäß den
folgenden Situationen ein:
Set-up-Menü
– Innerhalb des Menüs ermöglichen sie
den Durchlauf nach oben oder unten;
– Während der Einstellungsvorgänge er-
möglichen Sie die Erhöhung oder Verrin-
gerung.
Abb. 16F0N0016mAbb. 17F0N0017m
Page 20 of 238
19
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SET-UP-MENÜ Abb. 18
Das Menü besteht aus einer Reihe von
Funktionen, die “kreisförmig” angeordnet
sind und die durch die Tasten ▲und ▼
ausgeführt werden können. Damit wird
der Zugang zu den verschiedenen Aus-
wahlmöglichkeiten und Einstellungen (Se-
tup) möglich, die anschließend angegeben
sind.
Das Setup-Menü kann durch einen kurzen
Druck der Taste MODEeingeschaltet
werden.
Mit Einzeldruck der Tasten ▲und ▼ist
es möglich, sich in der Liste des Set-up-
Menüs zu bewegen.
Die Verwaltungsarten unterscheiden sich
an diesem Punkt untereinander je nach
dem Merkmal der gewählten Position.Auswahl einer Menüposition
– Durch kurzen Druck der Taste MODE
kann die Einstellung des Menüs ausgewählt
werden, die geändert werden soll;
– Durch Betätigung der Tasten ▲und ▼
(mit Einzeldruck) kann die neue Einstel-
lung ausgewählt werden;
– Durch kurzen Druck der Taste MODE
kann die Einstellung gespeichert werden,
und gleichzeitig können Sie zur vorher ge-
wählten Position des Menüs zurückkeh-
ren.
Auswahl von “Uhr Einstellung”
– Durch kurzen Druck der Taste MODE
kann die erste Dateninformation gewählt
werden, die geändert werden soll (Stun-
den);
– Durch Betätigung der Tasten ▲und ▼
(mit Einzeldruck) kann die neue Einstel-
lung ausgewählt werden;
– Durch kurzen Druck der Taste MODE
kann die Einstellung gespeichert werden,
und gleichzeitig können Sie zur nächsten
Position des Einstellungsmenüs wechseln
(Minuten);
– Nach der Einstellung mit demselben Ver-
fahren kehren Sie zur vorher gewählten
Position des Menüs zurück.Durch langen Druck der Taste MODE
– verlassen Sie den Bereich des Set-up-
Menüs, wenn Sie sich auf dem Niveau des
Menüs befinden;
– gelangen Sie zum Niveau des Menüs,
wenn Sie sich auf dem Einstellungsniveau
einer Position des Menüs befinden;
– werden nur die Änderungen gespeichert,
die bereits vom Benutzer gespeichert wur-
den (und schon durch kurzen Druck der Ta-
ste MODEbestätigt worden sind).
Der Bereich des Setup-Menüs ist zeitge-
schaltet. Nach dem Verlassen des Menüs
aufgrund des Ablaufs der Zeitschaltung
werden nur die Änderungen gespeichert,
die bereits vom Benutzer gespeichert wur-
den (und schon durch kurzen Druck der
Taste MODEgespeichert worden sind).
