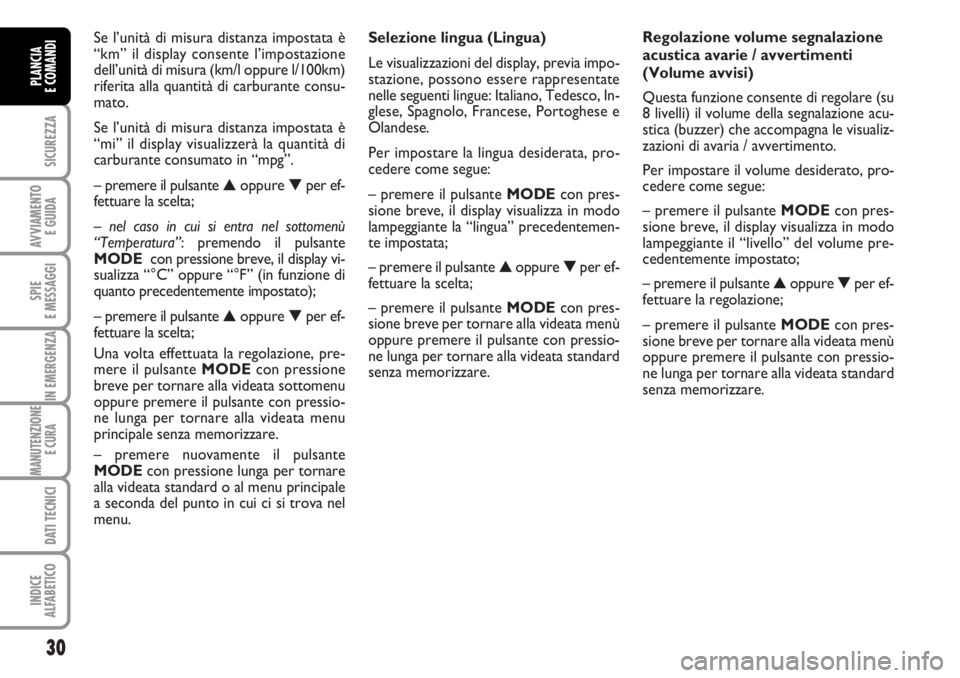

Selezione lingua (Lingua)
Le visualizzazioni del display, previa impo-
stazione, possono essere rappresentate
nelle seguenti lingue: Italiano, Tedesco, In-
glese, Spagnolo, Francese, Portoghese e
Olandese.
Per impostare la lingua desiderata, pro-
cedere come segue:
– premere il pulsante MODEcon pres-
sione breve, il display visualizza in modo
lampeggiante la “lingua” precedentemen-
te impostata;
– premere il pulsante ▲oppure ▼per ef-
fettuare la scelta;
– premere il pulsante MODEcon pres-
sione breve per tornare alla videata menù
oppure premere il pulsante con pressio-
ne lunga per tornare alla videata standard
senza memorizzare.Regolazione volume segnalazione
acustica avarie / avvertimenti
(Volume avvisi)
Questa funzione consente di regolare (su
8 livelli) il volume della segnalazione acu-
stica (buzzer) che accompagna le visualiz-
zazioni di avaria / avvertimento.
Per impostare il volume desiderato, pro-
cedere come segue:
– premere il pulsante MODEcon pres-
sione breve, il display visualizza in modo
lampeggiante il “livello” del volume pre-
cedentemente impostato;
– premere il pulsante ▲oppure ▼per ef-
fettuare la regolazione;
– premere il pulsante MODEcon pres-
sione breve per tornare alla videata menù
oppure premere il pulsante con pressio-
ne lunga per tornare alla videata standard
senza memorizzare. Se l’unità di misura distanza impostata è
“km” il display consente l’impostazione
dell’unità di misura (km/l oppure l/100km)
riferita alla quantità di carburante consu-
mato.
Se l’unità di misura distanza impostata è
“mi” il display visualizzerà la quantità di
carburante consumato in “mpg”.
– premere il pulsante ▲oppure ▼per ef-
fettuare la scelta;
– nel caso in cui si entra nel sottomenù
“Temperatura”: premendo il pulsante
MODEcon pressione breve, il display vi-
sualizza “°C” oppure “°F” (in funzione di
quanto precedentemente impostato);
– premere il pulsante ▲oppure ▼per ef-
fettuare la scelta;
Una volta effettuata la regolazione, pre-
mere il pulsante MODEcon pressione
breve per tornare alla videata sottomenu
oppure premere il pulsante con pressio-
ne lunga per tornare alla videata menu
principale senza memorizzare.
– premere nuovamente il pulsante
MODEcon pressione lunga per tornare
alla videata standard o al menu principale
a seconda del punto in cui ci si trova nel
menu.
30
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

31
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Regolazione volume tasti
(Vol. tasti)
Questa funzione consente di regolare (su
8 livelli) il volume della segnalazione acu-
stica che accompagna la pressione dei pul-
santi MODE, ▲e ▼.
Per impostare il volume desiderato, pro-
cedere come segue:
– premere il pulsante MODEcon pres-
sione breve, il display visualizza in modo
lampeggiante il “livello” del volume pre-
cedentemente impostato;
– premere il pulsante ▲oppure ▼per ef-
fettuare la regolazione;
– premere il pulsante MODEcon pres-
sione breve per tornare alla videata menù
oppure premere il pulsante con pressio-
ne lunga per tornare alla videata standard
senza memorizzare.Riattivazione buzzer per
segnalazione S.B.R. (Buzz. cinture)
La funzione è visualizzabile solo dopo l’av-
venuta disattivazione del sistema S.B.R. da
parte della Rete Assistenziale Fiat (vedere
capitolo “Sicurezza” al paragrafo “Sistema
S.B.R.”).
Manutenzione programmata
(Service)
Questa funzione consente di visualizzare
le indicazioni relative alle scadenze chilo-
metriche dei tagliandi di manutenzione.
Per consultare tali indicazioni procedere
come segue:
– premere il pulsante MODEcon pres-
sione breve, il display visualizza la scaden-
za in km oppure mi in funzione di quanto
precedentemente impostato (vedere pa-
ragrafo “Unità di misura”);
– premere il pulsante MODEcon pres-
sione breve per tornare alla videata menù
oppure premere il pulsante con pressio-
ne lunga per tornare alla videata standard.NotaIl “Piano di Manutenzione Pro-
grammata” prevede intervalli di manuten-
zione differenti in base alla motorizzazio-
ne; questa visualizzazione appare automa-
ticamente, con chiave in posizione MAR,
a partire da 2.000 km (oppure 1.240 mi) e
viene riproposta ogni 200 km (oppure 124
mi). Analogamente vengono riproposti
messaggi di avviso cambio olio. Mediante
i tasti ▲e ▼è possibile visualizzare al-
ternativamente le informazioni di scaden-
za manutenzione programmata e sostitu-
zione olio motore. Al di sotto dei 200 km
le segnalazioni vengono proposte a sca-
denza più ravvicinata. La visualizzazione
sarà in km o miglia a seconda dell’impo-
stazione effettuata nell’unità misura. Quan-
do la manutenzione programmata (“ta-
gliando”) è prossima alla scadenza previ-
sta, ruotando la chiave di avviamento in
posizione MAR, sul display apparirà la
scritta “Service” seguita dal numero di chi-
lometri/miglia mancanti alla manutenzione
del veicolo. Rivolgersi alla Rete Assisten-
ziale Fiat che provvederà, oltre alle ope-
razioni di manutenzione previste dal “Pia-
no di manutenzione programmata” all’az-
zeramento di tale visualizzazione (reset).

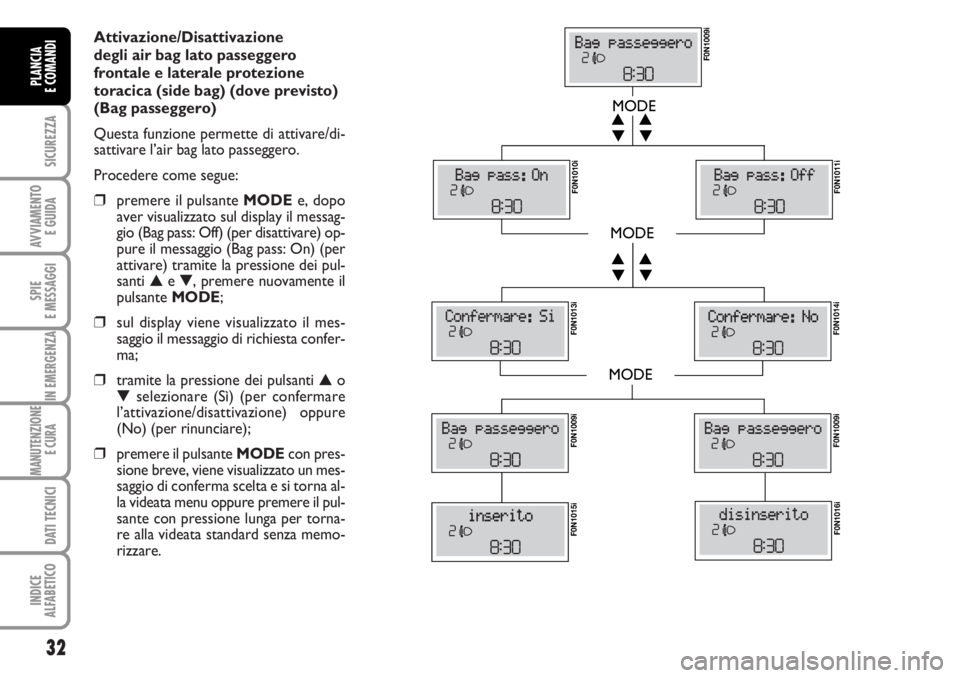

Attivazione/Disattivazione
degli air bag lato passeggero
frontale e laterale protezione
toracica (side bag) (dove previsto)
(Bag passeggero)
Questa funzione permette di attivare/di-
sattivare l’air bag lato passeggero.
Procedere come segue:
❒premere il pulsante MODEe, dopo
aver visualizzato sul display il messag-
gio (Bag pass: Off) (per disattivare) op-
pure il messaggio (Bag pass: On) (per
attivare) tramite la pressione dei pul-
santi ▲e ▼, premere nuovamente il
pulsante MODE;
❒sul display viene visualizzato il mes-
saggio il messaggio di richiesta confer-
ma;
❒tramite la pressione dei pulsanti ▲o
▼selezionare (Sì) (per confermare
l’attivazione/disattivazione) oppure
(No) (per rinunciare);
❒premere il pulsante MODEcon pres-
sione breve, viene visualizzato un mes-
saggio di conferma scelta e si torna al-
la videata menu oppure premere il pul-
sante con pressione lunga per torna-
re alla videata standard senza memo-
rizzare.
32
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
MODE
MODE
MODE
▼ ▲
▼ ▲
▼ ▲
▼ ▲
F0N1009i F0N1010i
F0N1011i F0N1013i
F0N1014i F0N1009iF0N1009i
F0N1015iF0N1016i

33
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
TRIP COMPUTER
Generalità
Il “Trip computer” consente di visualiz-
zare, con chiave di avviamento in posizio-
ne MAR, le grandezze relative allo stato
di funzionamento del veicolo. Tale fun-
zione è composta da due trip separati de-
nominati “Trip A” e “Trip B” capaci di mo-
nitorare la “missione completa” del vei-
colo (viaggio) in modo indipendente l’u-
no dall’altro.
Entrambe le funzioni sono azzerabili (re-
set - inizio di una nuova missione).
Il “Trip A” consente la visualizzazione del-
le seguenti grandezze:
– Autonomia
– Distanza percorsa
– Consumo medio
– Consumo istantaneo
– Velocità media
– Tempo di viaggio (durata di guida).Il “Trip B”, presente solo su display mul-
tifunzionale, consente la visualizzazione
delle seguenti grandezze:
– Distanza percorsa B
– Consumo medio B
– Velocità media B
– Tempo di viaggio B (durata di guida).
NotaIl “Trip B” è una funzione escludi-
bile (vedere paragrafo “Abilitazione Trip
B”). Le grandezze “Autonomia” e “Con-
sumo istantaneo” non sono azzerabili.
Grandezze visualizzate
Autonomia
Indica la distanza che può essere ancora
percorsa con il carburante presente
all’interno del serbatoio, ipotizzando di
proseguire la marcia mantenendo la stes-
sa condotta di guida. Sul display verrà vi-
sualizzata l’indicazione “----” al verificarsi
dei seguenti eventi:
– valore di autonomia inferiore a 50 km
(oppure 30 mi)
– in caso di sosta veicolo con motore av-
viato per un tempo prolungato.
Distanza percorsa
Indica la distanza percorsa dall’inizio della
nuova missione. Uscita Menù
Ultima funzione che chiude il ciclo di im-
postazioni elencate nella videata menù.
Premendo il pulsante MODEcon pres-
sione breve, il display torna alla videata
standard senza memorizzare.
Premendo il pulsante ▼il display torna al-
la prima voce del menù (Beep Velocità).

Consumo medio
Rappresenta la media dei consumi dall’ini-
zio della nuova missione.
Consumo istantaneo
Esprime la variazione, aggiornata costan-
temente, del consumo di carburante. In
caso di sosta veicolo con motore avviato
sul display verrà visualizzata l’indicazione
“----”.
Velocità media
Rappresenta il valore medio della velocità
veicolo in funzione del tempo complessi-
vamente trascorso dall’inizio della nuova
missione.
Tempo di viaggio
Tempo trascorso dall’inizio della nuova
missione.
AVVERTENZA In assenza di informazio-
ni, tutte le grandezze del Trip computer
visualizzano l’indicazione “----” al posto del
valore. Quando viene ripristinata la con-
dizione di normale funzionamento, il con-
teggio delle varie grandezze riprende in
modo regolare, senza avere né un azze-
ramento dei valori visualizzati preceden-
temente all'anomalia, né l’inizio di una nuo-
va missione.
fig. 22F0N0019m
Pulsante TRIP di comando fig. 22
Il pulsante TRIP, ubicato in cima alla leva
destra, consente, con chiave di avviamen-
to in posizione MAR, di accedere alla vi-
sualizzazione delle grandezze precedente-
mente descritte nonché di azzerarle per
iniziare una nuova missione:
– pressione breve per accedere alle vi-
sualizzazioni delle varie grandezze
– pressione lunga per azzerare (reset) ed
iniziare quindi una nuova missione.
Nuova missione
Inizia da quando è effettuato un azzera-
mento:
– “manuale” da parte dell’utente, tramite
la pressione del relativo pulsante;
– “automatico” quando la “distanza per-
corsa” raggiunge il valore, in funzione del
display installato di 3999,9 km o 9999,9 km
oppure quando il “tempo di viaggio” rag-
giunge il valore di 99.59 (99 ore e 59 mi-
nuti);– dopo ogni scollegamento e conseguen-
te riconnessione della batteria.
AVVERTENZA L’operazione di azzera-
mento effettuata in presenza delle visua-
lizzazioni del “Trip A” effettua solo il re-
set delle grandezze relative alla propria
funzione.
AVVERTENZA L’operazione di azzera-
mento effettuata in presenza delle visua-
lizzazioni del “Trip B” effettua solo il re-
set delle grandezze relative alla propria
funzione.
Procedura di inizio viaggio
Con chiave di avviamento in posizione
MAR, effettuare l’azzeramento (reset)
premendo e mantenendo premuto il pul-
sante TRIPper più di 2 secondi.
Uscita Trip
Per uscire dalla funzione Trip: mantenere
premuto il pulsante MODEper più di 2
secondi.
34
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

35
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
I rivestimenti tessili del vostro
veicolo sono dimensionati per
resistere a lungo all'usura de-
rivante dall'utilizzo normale
del mezzo. Pur tuttavia è assoluta-
mente necessario evitare sfregamenti
traumatici e/o prolungati con acces-
sori di abbigliamento quali fibbie me-
talliche, borchie, fissaggi in Velcro e si-
mili, in quanto gli stessi, agendo in mo-
do localizzato e con una elevata pres-
sione sui filati, potrebbero provocare
la rottura di alcuni fili con conseguen-
te danneggiamento della fodera.
Regolazione in altezza
Per sollevare il sedile: stando seduti,
spostare verso l'alto leva B (parte ante-
riore del sedile) o la leva C (parte poste-
riore del sedile) e scaricare il peso del cor-
po sulla parte del sedile che deve essere
sollevata.
SEDILI ANTERIORI
fig. 23F0N0118m
Qualunque regolazione de-
ve essere eseguita esclusiva-
mente a veicolo fermo.
ATTENZIONE
Regolazione in senso longitudinale

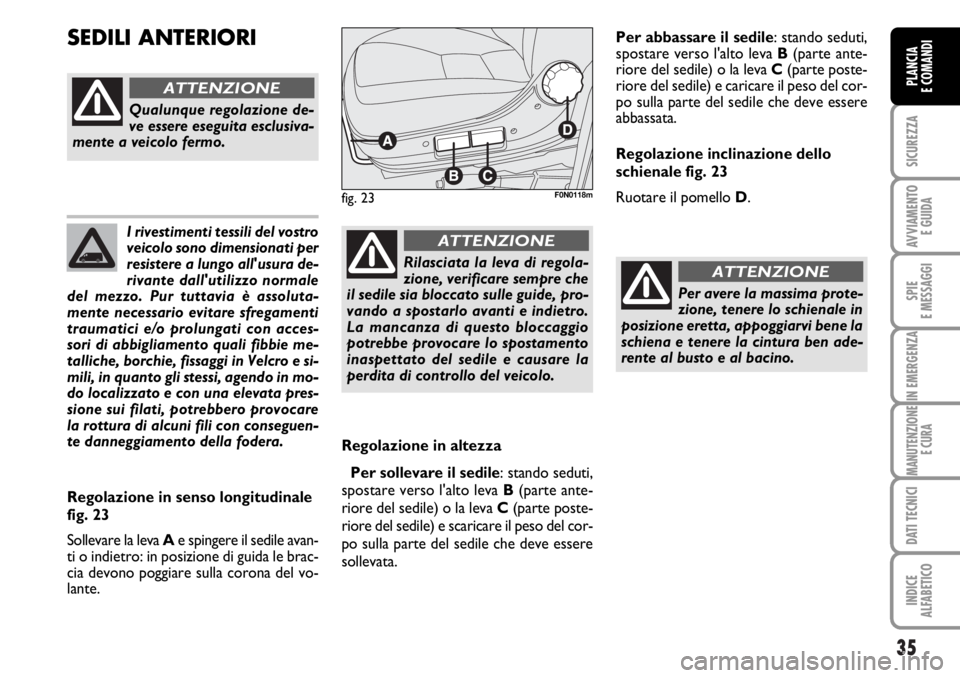

fig. 23
Sollevare la leva Ae spingere il sedile avan-
ti o indietro: in posizione di guida le brac-
cia devono poggiare sulla corona del vo-
lante.
Rilasciata la leva di regola-
zione, verificare sempre che
il sedile sia bloccato sulle guide, pro-
vando a spostarlo avanti e indietro.
La mancanza di questo bloccaggio
potrebbe provocare lo spostamento
inaspettato del sedile e causare la
perdita di controllo del veicolo.
ATTENZIONE
Per avere la massima prote-
zione, tenere lo schienale in
posizione eretta, appoggiarvi bene la
schiena e tenere la cintura ben ade-
rente al busto e al bacino.
ATTENZIONE
Per abbassare il sedile: stando seduti,
spostare verso l'alto leva B(parte ante-
riore del sedile) o la leva C(parte poste-
riore del sedile) e caricare il peso del cor-
po sulla parte del sedile che deve essere
abbassata.
Regolazione inclinazione dello
schienale fig. 23
Ruotare il pomello D.

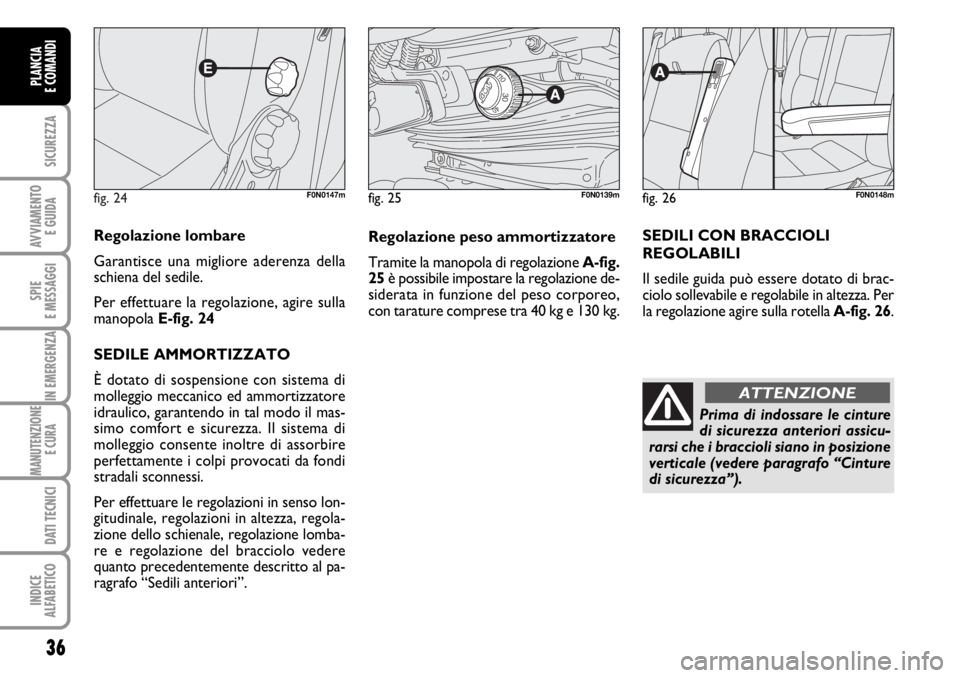

fig. 24F0N0147m
Regolazione lombare
Garantisce una migliore aderenza della
schiena del sedile.
Per effettuare la regolazione, agire sulla
manopola E-fig. 24
SEDILE AMMORTIZZATO
È dotato di sospensione con sistema di
molleggio meccanico ed ammortizzatore
idraulico, garantendo in tal modo il mas-
simo comfort e sicurezza. Il sistema di
molleggio consente inoltre di assorbire
perfettamente i colpi provocati da fondi
stradali sconnessi.
Per effettuare le regolazioni in senso lon-
gitudinale, regolazioni in altezza, regola-
zione dello schienale, regolazione lomba-
re e regolazione del bracciolo vedere
quanto precedentemente descritto al pa-
ragrafo “Sedili anteriori”.
fig. 25F0N0139m
Regolazione peso ammortizzatore
Tramite la manopola di regolazione A-fig.
25è possibile impostare la regolazione de-
siderata in funzione del peso corporeo,
con tarature comprese tra 40 kg e 130 kg.
36
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Prima di indossare le cinture
di sicurezza anteriori assicu-
rarsi che i braccioli siano in posizione
verticale (vedere paragrafo “Cinture
di sicurezza”). SEDILI CON BRACCIOLI
REGOLABILI
Il sedile guida può essere dotato di brac-
ciolo sollevabile e regolabile in altezza. Per
la regolazione agire sulla rotella A-fig. 26.
fig. 26F0N0148m
ATTENZIONE

Qualunque regolazione de-
ve essere eseguita esclusiva-
mente a veicolo fermo. In particola-
re, durante la rotazione del sedile,
prestare attenzione che questo non
interferisca con la leva del freno a
mano.
37
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Prima di slacciare le cinture
e scendere dal veicolo assi-
curarsi che il bracciolo esterno (lato
porta) sia completamente sollevato.
ATTENZIONE
Nel caso in cui sia necessario
trasportare sul sedile ante-
riore un seggiolino bambini assicurarsi
di aver disattivato l’air bag frontale
lato passeggero, aver allacciato cor-
rettamente la cintura di sicurezza la-
to passeggero ed abbassato comple-
tamente i braccioli per evitare movi-
menti accidentali degli stessi.
ATTENZIONE
SEDILE GIREVOLE CON
CINTURA DI SICUREZZA
IMBARCATA (dove previsto)
É dotato di cintura di sicurezza a 3 punti
di ancoraggio fig. 28, di due braccioli re-
golabili (per la regolazione vedere para-
grafo “Sedili con braccioli regolabili”).
ATTENZIONE

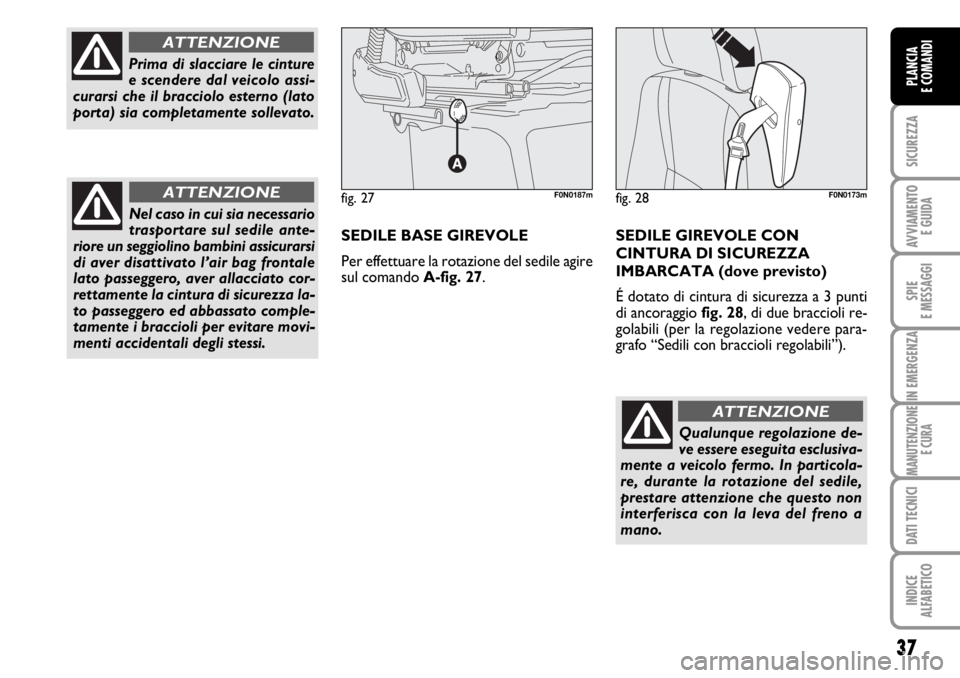

fig. 28F0N0173mfig. 27F0N0187m
SEDILE BASE GIREVOLE
Per effettuare la rotazione del sedile agire
sul comando A-fig. 27.

38
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
APPOGGIATESTA
ANTERIORI fig. 31
Su alcune versioni sono regolabili in altezza
e si bloccano automaticamente nella posi-
zione desiderata.
Regolazione
❒regolazione verso l’alto: sollevare l’ap-
poggiatesta fino ad avvertire il relativo

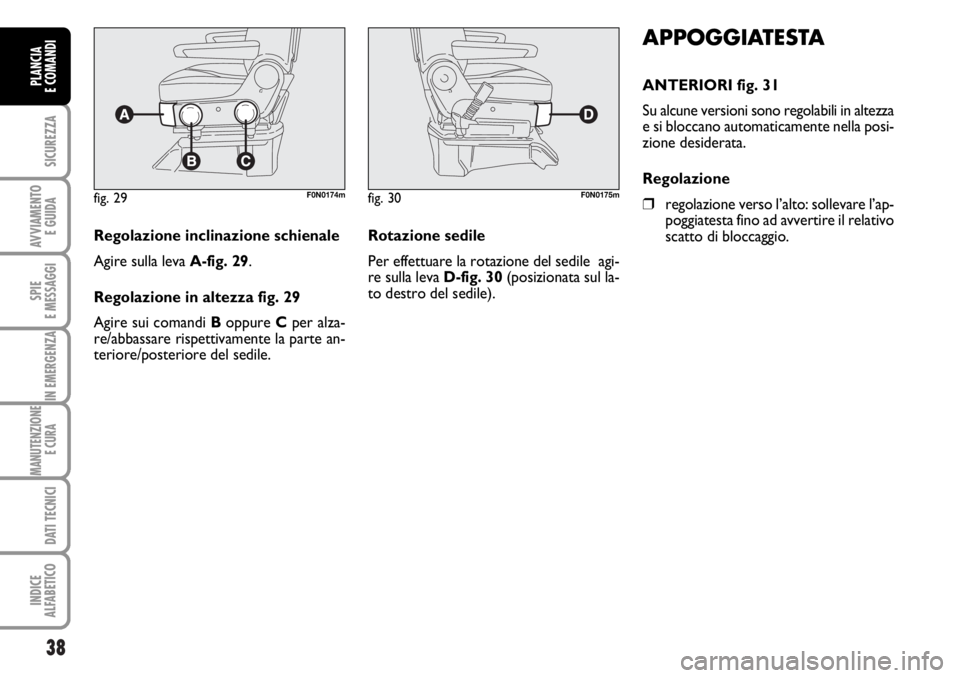

scatto di bloccaggio. Regolazione inclinazione schienale
Agire sulla leva A-fig. 29.
Regolazione in altezza fig. 29
Agire sui comandi Boppure Cper alza-
re/abbassare rispettivamente la parte an-
teriore/posteriore del sedile.fig. 29F0N0174mfig. 30F0N0175m
Rotazione sedile
Per effettuare la rotazione del sedile agi-
re sulla leva D-fig. 30(posizionata sul la-
to destro del sedile).

39
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
❒regolazione verso il basso: premere il
tasto Aed abbassare l’appoggiatesta.
Per estrarre gli appoggiatesta anteriori
premere contemporaneamente i pulsanti
Ae Ba lato dei due sostegni e sfilarli ver-
so l’alto.

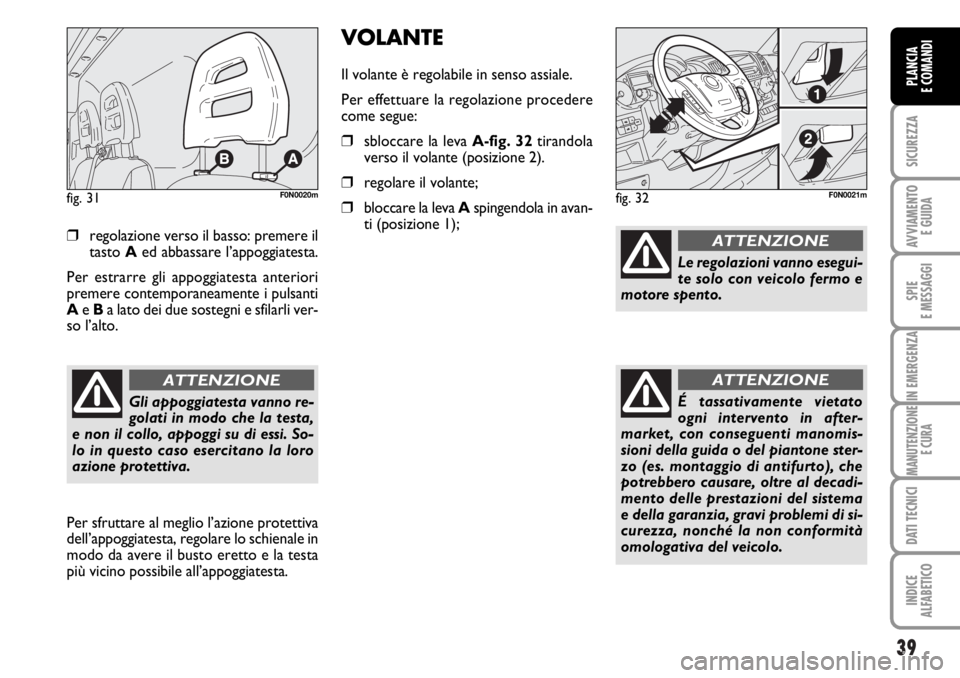

fig. 31F0N0020m
Per sfruttare al meglio l’azione protettiva
dell’appoggiatesta, regolare lo schienale in
modo da avere il busto eretto e la testa
più vicino possibile all’appoggiatesta.
Gli appoggiatesta vanno re-
golati in modo che la testa,
e non il collo, appoggi su di essi. So-
lo in questo caso esercitano la loro
azione protettiva.
ATTENZIONE
VOLANTE
Il volante è regolabile in senso assiale.
Per effettuare la regolazione procedere
come segue:
❒sbloccare la leva A-fig. 32tirandola
verso il volante (posizione 2).
❒regolare il volante;
❒bloccare la leva Aspingendola in avan-
ti (posizione 1);fig. 32F0N0021m
Le regolazioni vanno esegui-
te solo con veicolo fermo e
motore spento.
ATTENZIONE
É tassativamente vietato
ogni intervento in after-
market, con conseguenti manomis-
sioni della guida o del piantone ster-
zo (es. montaggio di antifurto), che
potrebbero causare, oltre al decadi-
mento delle prestazioni del sistema
e della garanzia, gravi problemi di si-
curezza, nonché la non conformità
omologativa del veicolo.
ATTENZIONE
