FIAT DUCATO 2006 Manual de Empleo y Cuidado (in Spanish)

150
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
QUÉ HACER SI
HAY QUE SUSTITUIR
UNA LÁMPARA
INDICACIONES GENERALES
❒Cuando no funcione una lámpara, an-
tes de sustituirla, verifique el estado
del fusible correspondiente: para lo-
calizar los fusibles, consulte el aparta-
do “Hay que sustituir un fusible” en es-
te capítulo;
❒antes de sustituir una lámpara, con-
trole que los contactos correspon-
dientes no estén oxidados;
❒las lámparas fundidas se deben susti-
tuir por otras del mismo tipo y po-
tencia;
❒Después de sustituir una lámpara de
los faros, controle siempre su orien-
tación por motivos de seguridad.ADVERTENCIA La superficie interior del
faro puede empañarse ligeramente: esto
no indica una anomalía ya que es un fenó-
meno natural debido a la baja temperatu-
ra y al grado de humedad del aire; desa-
parecerá rápidamente al encenderlos. La
presencia de gotas en el interior del faro
indica infiltraciones de agua, acuda a un ta-
ller de la Red de Asistencia Fiat.

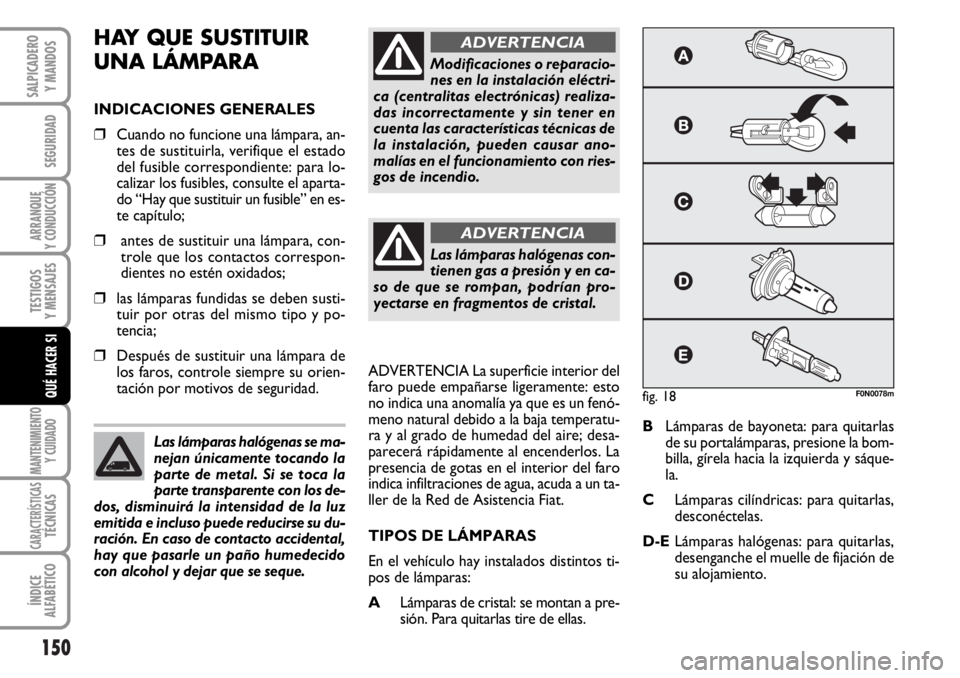

TIPOS DE LÁMPARAS
En el vehículo hay instalados distintos ti-
pos de lámparas:
ALámparas de cristal: se montan a pre-
sión. Para quitarlas tire de ellas.BLámparas de bayoneta: para quitarlas
de su portalámparas, presione la bom-
billa, gírela hacia la izquierda y sáque-
la.
CLámparas cilíndricas: para quitarlas,
desconéctelas.
D-ELámparas halógenas: para quitarlas,
desenganche el muelle de fijación de
su alojamiento. Las lámparas halógenas se ma-
nejan únicamente tocando la
parte de metal. Si se toca la
parte transparente con los de-
dos, disminuirá la intensidad de la luz
emitida e incluso puede reducirse su du-
ración. En caso de contacto accidental,
hay que pasarle un paño humedecido
con alcohol y dejar que se seque.
Modificaciones o reparacio-
nes en la instalación eléctri-
ca (centralitas electrónicas) realiza-
das incorrectamente y sin tener en
cuenta las características técnicas de
la instalación, pueden causar ano-
malías en el funcionamiento con ries-
gos de incendio.
ADVERTENCIA
Las lámparas halógenas con-
tienen gas a presión y en ca-
so de que se rompan, podrían pro-
yectarse en fragmentos de cristal.
ADVERTENCIA
fig. 18F0N0078m

151
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
QUÉ HACER SI
Lámparas Ref. figura Tipo Potencia
Luces de carretera
Luces de cruce
Luces de posición delanteras
Faros antiniebla (donde estén previstos)
Intermitentes delanteros
Intermitentes laterales
Intermitentes traseros
Luces de posición traseras
Luces de los frenos (luces de pare)
3ª luz de los frenos (3ª luz de pare)
Luces de marcha atrás
Pilotos antiniebla
Luces de la matrícula
Lámpara de techo anterior con pantalla
transparente móvil
Lámpara de techo posteriorH1
H7
W5W
H1
PY21W
W16WF
PY21W
P21/5W
P21/5W
W5W
P21W
P21W
C5W
12V10W
12V10W D
D
A
–
B
A
B
B
B
B
–
–
A
C
C55W
55W
5W
55W
21W
16W
21W
5W
5W
5W
21W
21W
5W
10W
10W

152
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
QUÉ HACER SI
HAY QUE SUSTITUIR
UNA LÁMPARA
EXTERIOR
Para el tipo de lámpara y respectiva po-
tencia, consulte el apartado “Hay que sus-
tituir una lámpara”.

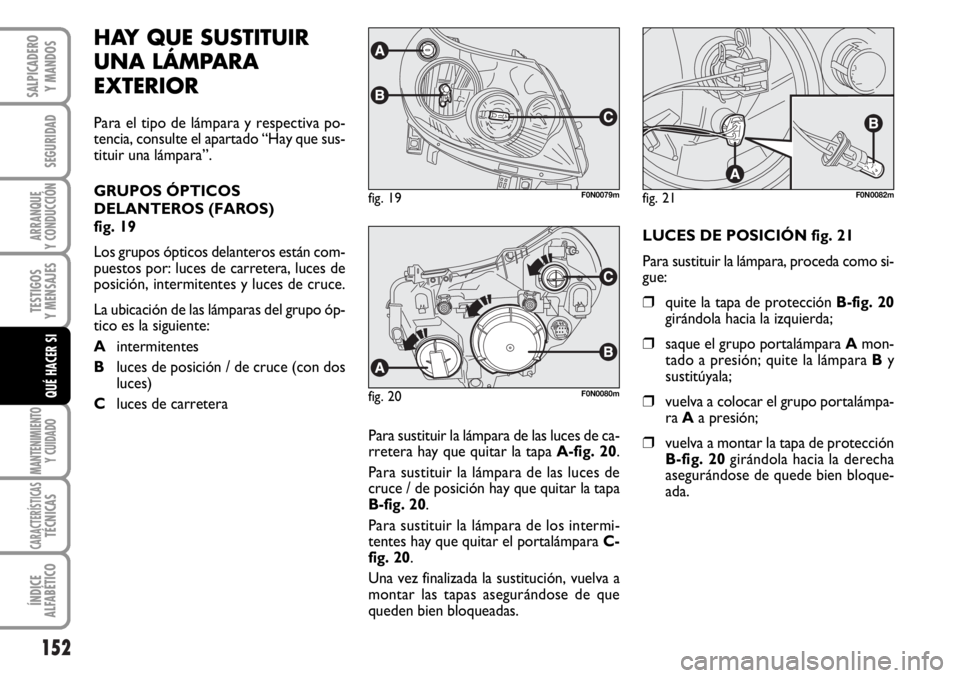

GRUPOS ÓPTICOS
DELANTEROS (FAROS)
fig. 19
Los grupos ópticos delanteros están com-
puestos por: luces de carretera, luces de
posición, intermitentes y luces de cruce.
La ubicación de las lámparas del grupo óp-
tico es la siguiente:
Aintermitentes
Bluces de posición / de cruce (con dos
luces)
Cluces de carretera
Para sustituir la lámpara de las luces de ca-
rretera hay que quitar la tapa A-fig. 20.
Para sustituir la lámpara de las luces de
cruce / de posición hay que quitar la tapa
B-fig. 20.
Para sustituir la lámpara de los intermi-
tentes hay que quitar el portalámpara C-
fig. 20.
Una vez finalizada la sustitución, vuelva a
montar las tapas asegurándose de que
queden bien bloqueadas.LUCES DE POSICIÓN fig. 21
Para sustituir la lámpara, proceda como si-
gue:
❒quite la tapa de protección B-fig. 20
girándola hacia la izquierda;
❒saque el grupo portalámpara Amon-
tado a presión; quite la lámpara By
sustitúyala;
❒vuelva a colocar el grupo portalámpa-
ra A a presión;
❒vuelva a montar la tapa de protección
B-fig. 20girándola hacia la derecha
asegurándose de quede bien bloque-
ada.
fig. 19F0N0079mfig. 21F0N0082m
fig. 20F0N0080m

153
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
QUÉ HACER SI

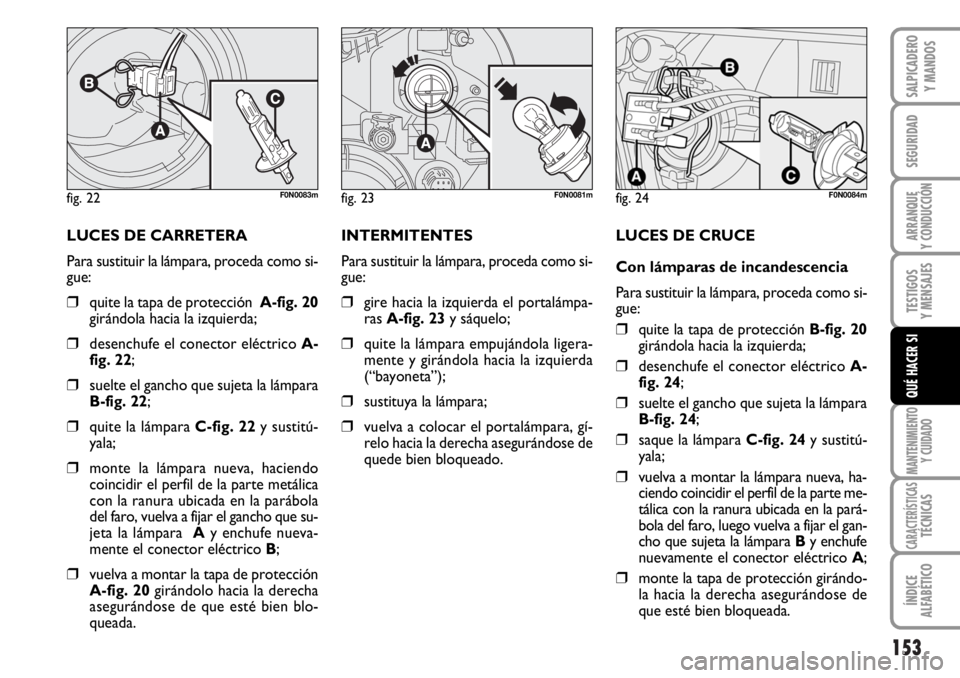

LUCES DE CARRETERA
Para sustituir la lámpara, proceda como si-
gue:
❒quite la tapa de protección A-fig. 20
girándola hacia la izquierda;
❒desenchufe el conector eléctrico A-
fig. 22;
❒suelte el gancho que sujeta la lámpara
B-fig. 22;
❒quite la lámpara C-fig. 22 y sustitú-
yala;
❒monte la lámpara nueva, haciendo
coincidir el perfil de la parte metálica
con la ranura ubicada en la parábola
del faro, vuelva a fijar el gancho que su-
jeta la lámpara Ay enchufe nueva-
mente el conector eléctrico B;
❒vuelva a montar la tapa de protección
A-fig. 20 girándolo hacia la derecha
asegurándose de que esté bien blo-
queada.INTERMITENTES
Para sustituir la lámpara, proceda como si-
gue:
❒gire hacia la izquierda el portalámpa-
ras A-fig. 23y sáquelo;
❒quite la lámpara empujándola ligera-
mente y girándola hacia la izquierda
(“bayoneta”);
❒sustituya la lámpara;
❒vuelva a colocar el portalámpara, gí-
relo hacia la derecha asegurándose de
quede bien bloqueado.LUCES DE CRUCE
Con lámparas de incandescencia
Para sustituir la lámpara, proceda como si-
gue:
❒quite la tapa de protección B-fig. 20
girándola hacia la izquierda;
❒desenchufe el conector eléctrico A-
fig. 24;
❒suelte el gancho que sujeta la lámpara
B-fig. 24;
❒saque la lámpara C-fig. 24y sustitú-
yala;
❒vuelva a montar la lámpara nueva, ha-
ciendo coincidir el perfil de la parte me-
tálica con la ranura ubicada en la pará-
bola del faro, luego vuelva a fijar el gan-
cho que sujeta la lámpara By enchufe
nuevamente el conector eléctrico A;
❒monte la tapa de protección girándo-
la hacia la derecha asegurándose de
que esté bien bloqueada.
fig. 22F0N0083mfig. 23F0N0081mfig. 24F0N0084m

154
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
QUÉ HACER SI
Laterales fig. 25 - 26
Para sustituir la lámpara, proceda como si-
gue:
❒mueva manualmente el espejo para ac-
ceder a los dos tornillos de fijación A;FAROS ANTINIEBLA
(donde esté previsto)
Para sustituir las lámparas de los faros an-
tiniebla delanteros A-fig. 27es necesario
proceder como sigue:
❒gire el volante completamente hacia la
izquierda;
❒abra la tapa de la protección ubicada
en el cárter de la rueda delantera aflo-
jando el tornillo de seguridad.
❒quite el tapón de bayoneta;
❒desenchufe el conector;
❒desenganche el muelle que mantiene
fijado la lámpara;
❒saque la lámpara y sustitúyala;
❒vuelva a montar la lámpara nueva, ha-
ciendo coincidir el perfil de la parte me-
tálica con la ranura ubicada en la pará-
bola del faro, luego vuelva a enganchar
el muelle que fija la lámpara y vuelva a
enchufar el conector eléctrico;
❒vuelva a montar el tapón de bayoneta.
fig. 25F0N0169mfig. 27F0N0085mfig. 26F0N0170m
❒mediante el destornillador de cruce-
ta en dotación, afloje los tornillos y sa-
que el grupo portalámparas soltándo-
lo de los dientes;
❒afloje la lámpara By sustitúyala girán-
dola hacia la izquierda.

155
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
QUÉ HACER SI

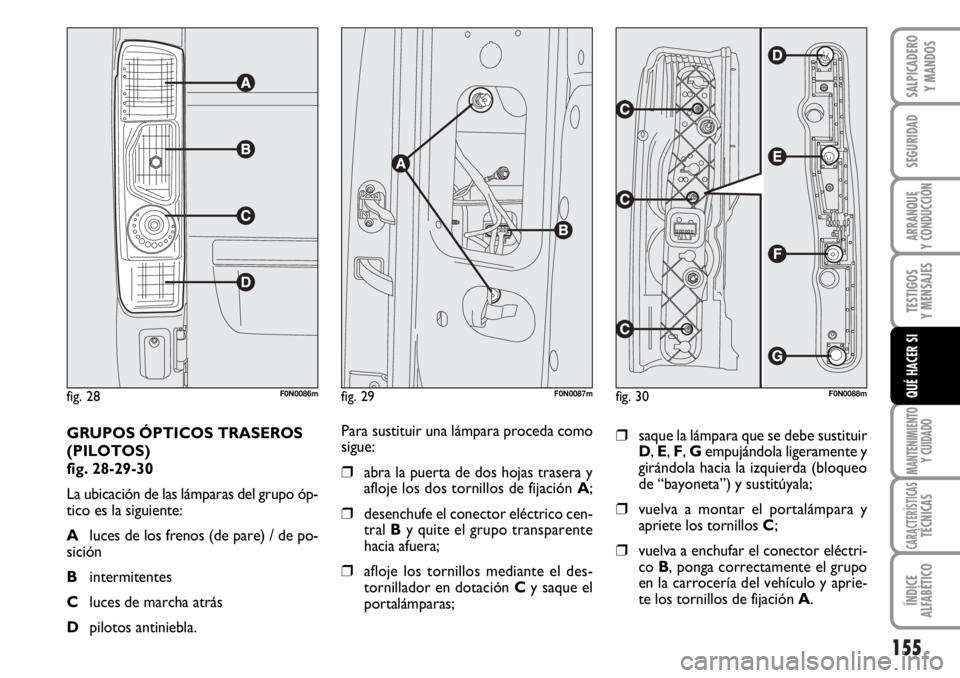

GRUPOS ÓPTICOS TRASEROS
(PILOTOS)
fig. 28-29-30
La ubicación de las lámparas del grupo óp-
tico es la siguiente:
Aluces de los frenos (de pare) / de po-
sición
Bintermitentes
Cluces de marcha atrás
Dpilotos antiniebla.
fig. 28F0N0086m
Para sustituir una lámpara proceda como
sigue:
❒abra la puerta de dos hojas trasera y
afloje los dos tornillos de fijación A;
❒desenchufe el conector eléctrico cen-
tral B y quite el grupo transparente
hacia afuera;
❒afloje los tornillos mediante el des-
tornillador en dotación Cy saque el
portalámparas;
❒saque la lámpara que se debe sustituir
D, E, F, Gempujándola ligeramente y
girándola hacia la izquierda (bloqueo
de “bayoneta”) y sustitúyala;
❒vuelva a montar el portalámpara y
apriete los tornillos C;
❒vuelva a enchufar el conector eléctri-
co B, ponga correctamente el grupo
en la carrocería del vehículo y aprie-
te los tornillos de fijación A.
fig. 30F0N0088mfig. 29F0N0087m

156
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
QUÉ HACER SI

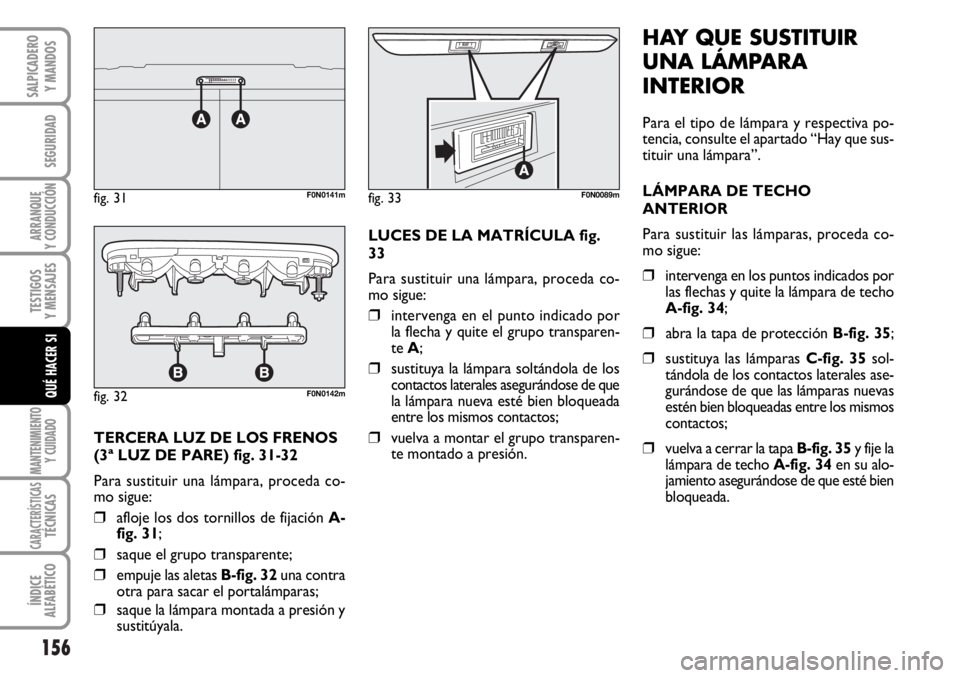

TERCERA LUZ DE LOS FRENOS
(3ª LUZ DE PARE) fig. 31-32
Para sustituir una lámpara, proceda co-
mo sigue:
❒afloje los dos tornillos de fijación A-
fig. 31;
❒saque el grupo transparente;
❒empuje las aletas B-fig. 32una contra
otra para sacar el portalámparas;
❒saque la lámpara montada a presión y
sustitúyala.LUCES DE LA MATRÍCULA fig.
33
Para sustituir una lámpara, proceda co-
mo sigue:
❒intervenga en el punto indicado por
la flecha y quite el grupo transparen-
te A;
❒sustituya la lámpara soltándola de los
contactos laterales asegurándose de que
la lámpara nueva esté bien bloqueada
entre los mismos contactos;
❒vuelva a montar el grupo transparen-
te montado a presión.
HAY QUE SUSTITUIR
UNA LÁMPARA
INTERIOR
Para el tipo de lámpara y respectiva po-
tencia, consulte el apartado “Hay que sus-
tituir una lámpara”.
LÁMPARA DE TECHO
ANTERIOR
Para sustituir las lámparas, proceda co-
mo sigue:
❒intervenga en los puntos indicados por
las flechas y quite la lámpara de techo
A-fig. 34;
❒abra la tapa de protección B-fig. 35;
❒sustituya las lámparas C-fig. 35sol-
tándola de los contactos laterales ase-
gurándose de que las lámparas nuevas
estén bien bloqueadas entre los mismos
contactos;
❒vuelva a cerrar la tapa B-fig. 35y fije la
lámpara de techo A-fig. 34en su alo-
jamiento asegurándose de que esté bien
bloqueada.
fig. 32F0N0142m
fig. 33F0N0089mfig. 31F0N0141m

157
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
QUÉ HACER SI
LÁMPARA DE TECHO
POSTERIOR
Para sustituir las lámparas, proceda co-
mo sigue:
❒intervenga en los puntos indicados
por las flechas y quite la lámpara de
techo D-fig. 36;
❒abra la tapa de protección E-fig. 37;
❒sustituya la lámpara F-fig. 37soltándo-
la de los contactos laterales asegurán-
dose de que la lámpara nueva esté bien
bloqueada entre los mismos contactos;
❒cierre la tapa de protección E-fig. 37
y vuelva a colocar la lámpara de techo
D-fig. 36en su alojamiento asegu-
rándose de que esté bien bloqueada.
fig. 34F0N0090m
fig. 35F0N0091m
fig. 36F0N0092m
fig. 37F0N0093m
HAY QUE SUSTITUIR
UN FUSIBLE
GENERALIDADES
Los fusibles protegen la instalación eléc-
trica interviniendo en caso de avería o a
causa de una intervención incorrecta en la
instalación.
Cuando un dispositivo deje de funcionar,
hay que controlar el estado del fusible de
protección correspondiente: el elemen-
to conductor A-fig. 38no debe estar cor-
tado. En caso contrario, es necesario sus-
tituir el fusible fundido por otro con el
mismo amperaje (del mismo color).
Bfusible en buen estado;
Cfusible con el elemento conductor in-
terrumpido.

158
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
QUÉ HACER SI

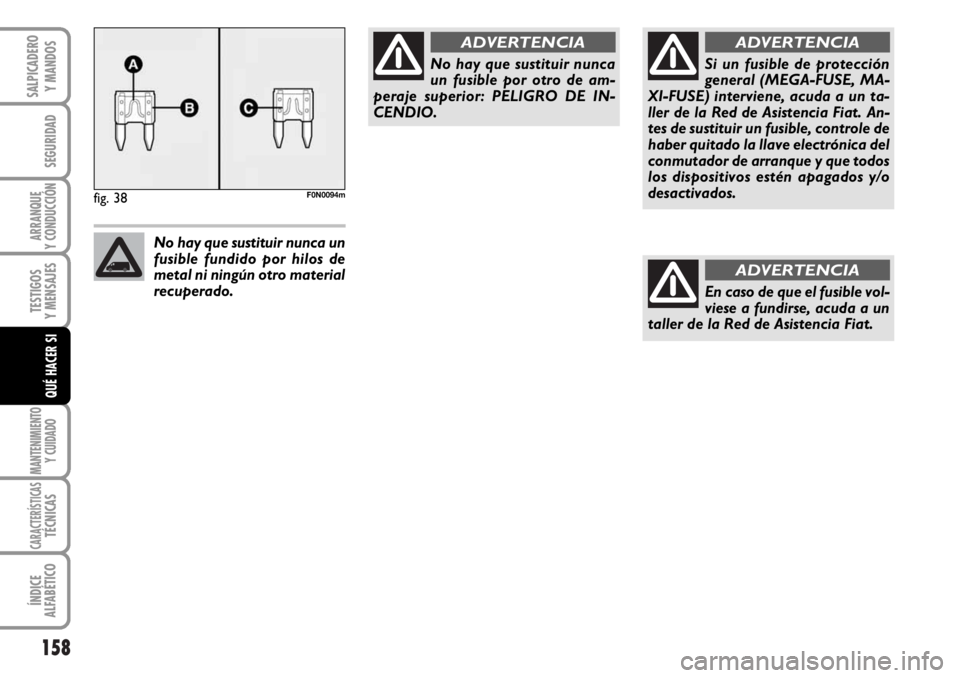

fig. 38F0N0094m
No hay que sustituir nunca
un fusible por otro de am-
peraje superior: PELIGRO DE IN-
CENDIO.
ADVERTENCIA
No hay que sustituir nunca un
fusible fundido por hilos de
metal ni ningún otro material
recuperado.
Si un fusible de protección
general (MEGA-FUSE, MA-
XI-FUSE) interviene, acuda a un ta-
ller de la Red de Asistencia Fiat. An-
tes de sustituir un fusible, controle de
haber quitado la llave electrónica del
conmutador de arranque y que todos
los dispositivos estén apagados y/o
desactivados.
ADVERTENCIA
En caso de que el fusible vol-
viese a fundirse, acuda a un
taller de la Red de Asistencia Fiat.
ADVERTENCIA

159
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
QUÉ HACER SI
ACCESO A LOS FUSIBLES
Los fusibles del vehículo están agrupados
en tres centralitas ubicadas en el salpica-
dero, en el montante derecho del habitá-
culo y en el compartimiento del motor.

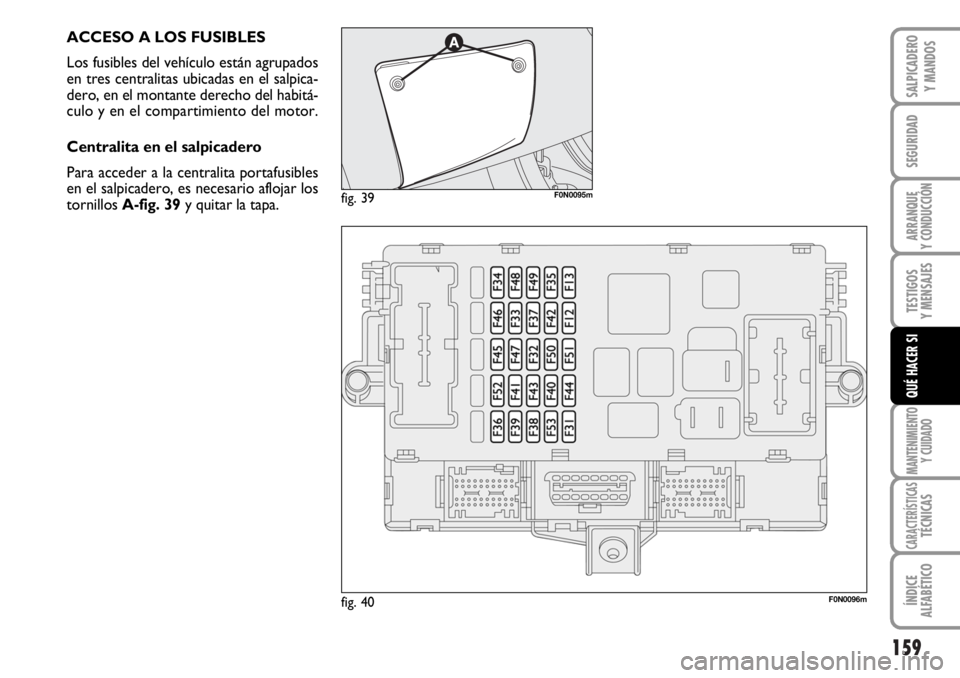

Centralita en el salpicadero
Para acceder a la centralita portafusibles
en el salpicadero, es necesario aflojar los
tornillos A-fig. 39y quitar la tapa.
fig. 40F0N0096m
fig. 39F0N0095m
