FIAT DUCATO 2006 Manual de Uso e Manutenção (in Portuguese)

150
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
SUBSTITUIÇÃO DE
UMA LÂMPADA
INDICAÇÕES GERAIS
❒Quando uma lâmpada não funciona,
antes de substituí-la, verificar que o fu-
sível correspondente esteja íntegro:
para o posicionamento dos fusíveis fa-
zer referência ao parágrafo “Substi-
tuição dos fusíveis” neste capítulo;
❒antes de substituir uma lâmpada veri-
fique que os relativos contactos não
estejam oxidados;
❒as lâmpadas queimadas devem ser
substituídas com outras do mesmo ti-
po e potência;
❒depois de ter substituído uma lâmpa-
da dos faróis, verifique sempre a orien-
tação por motivos de segurança.AVISO Na superficie interna do farol po-
de aparecer uma ligeira camada de emba-
ciamento: isto não indica uma anomalia,
de facto, é um fenômeno natural devido
à baixa temperatura e ao grau de humi-
dade do ar; desaparecerá rapidamente
acendendo os faróis. A presença de go-
tas dentro do farol indica infiltração de
água, dirija-se à Rede de Assistência Fiat.

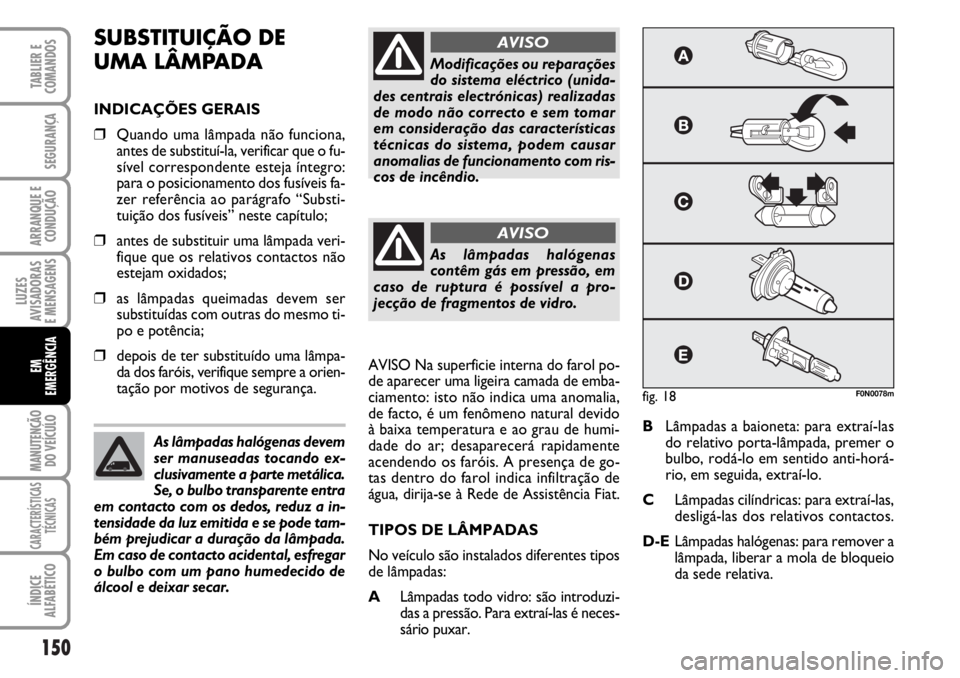

TIPOS DE LÂMPADAS
No veículo são instalados diferentes tipos
de lâmpadas:
ALâmpadas todo vidro: são introduzi-
das a pressão. Para extraí-las é neces-
sário puxar.BLâmpadas a baioneta: para extraí-las
do relativo porta-lâmpada, premer o
bulbo, rodá-lo em sentido anti-horá-
rio, em seguida, extraí-lo.
CLâmpadas cilíndricas: para extraí-las,
desligá-las dos relativos contactos.
D-ELâmpadas halógenas: para remover a
lâmpada, liberar a mola de bloqueio
da sede relativa. As lâmpadas halógenas devem
ser manuseadas tocando ex-
clusivamente a parte metálica.
Se, o bulbo transparente entra
em contacto com os dedos, reduz a in-
tensidade da luz emitida e se pode tam-
bém prejudicar a duração da lâmpada.
Em caso de contacto acidental, esfregar
o bulbo com um pano humedecido de
álcool e deixar secar.
Modificações ou reparações
do sistema eléctrico (unida-
des centrais electrónicas) realizadas
de modo não correcto e sem tomar
em consideração das características
técnicas do sistema, podem causar
anomalias de funcionamento com ris-
cos de incêndio.
AVISO
As lâmpadas halógenas
contêm gás em pressão, em
caso de ruptura é possível a pro-
jecção de fragmentos de vidro.
AVISO
fig. 18F0N0078m

151
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
Lâmpadas Ref. figura Tipo Potência
Faróis de máximo
Faróis de médio
Mínimos dianteiros
Luzes do farol de nevoeiro (se previstos)
Indicadores de direcção dianteiros
Indicadores de direcção laterais (piscas)
Indicadores de direcção traseiros
Mínimos traseiros
Stop (luzes de paragem)
3° stop (luz de paragem suplementar)
Luzes de marcha-atrás
Luzes de nevoeiro traseiras
Luzes da matrícula
Plafonier dianteiro com transparente ambulante
Plafonier traseiroH1
H7
W5W
H1
PY21W
W16WF
PY21W
P21/5W
P21/5W
W5W
P21W
P21W
C5W
12V10W
12V10W D
D
A
–
B
A
B
B
B
B
–
–
A
C
C55W
55W
5W
55W
21W
16W
21W
5W
5W
5W
21W
21W
5W
10W
10W

152
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
SUBSTITUIÇÃO DA
LÂMPADA EXTERNA
Para o tipo de lâmpada e relativa potência
consultar o parágrafo anterior “Substi-
tuição de uma lâmpada”.

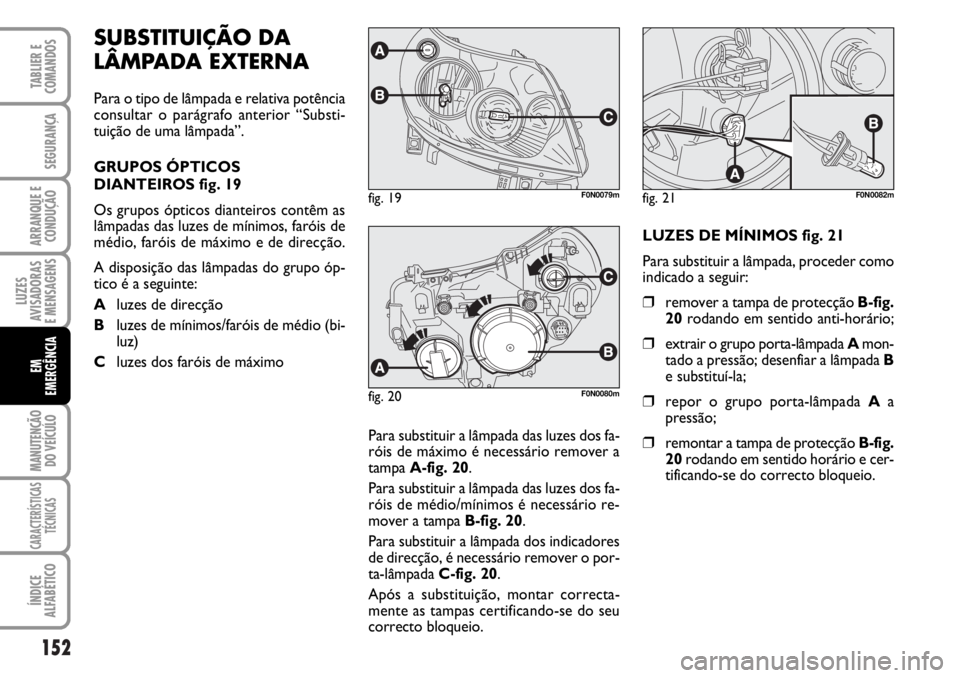

GRUPOS ÓPTICOS
DIANTEIROS fig. 19
Os grupos ópticos dianteiros contêm as
lâmpadas das luzes de mínimos, faróis de
médio, faróis de máximo e de direcção.
A disposição das lâmpadas do grupo óp-
tico é a seguinte:
Aluzes de direcção
Bluzes de mínimos/faróis de médio (bi-
luz)
Cluzes dos faróis de máximo
Para substituir a lâmpada das luzes dos fa-
róis de máximo é necessário remover a
tampa A-fig. 20.
Para substituir a lâmpada das luzes dos fa-
róis de médio/mínimos é necessário re-
mover a tampa B-fig. 20.
Para substituir a lâmpada dos indicadores
de direcção, é necessário remover o por-
ta-lâmpada C-fig. 20.
Após a substituição, montar correcta-
mente as tampas certificando-se do seu
correcto bloqueio.LUZES DE MÍNIMOS fig. 21
Para substituir a lâmpada, proceder como
indicado a seguir:
❒remover a tampa de protecção B-fig.
20rodando em sentido anti-horário;
❒extrair o grupo porta-lâmpada Amon-
tado a pressão; desenfiar a lâmpada B
e substituí-la;
❒repor o grupo porta-lâmpada A a
pressão;
❒remontar a tampa de protecção B-fig.
20rodando em sentido horário e cer-
tificando-se do correcto bloqueio.
fig. 19F0N0079mfig. 21F0N0082m
fig. 20F0N0080m

153
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA

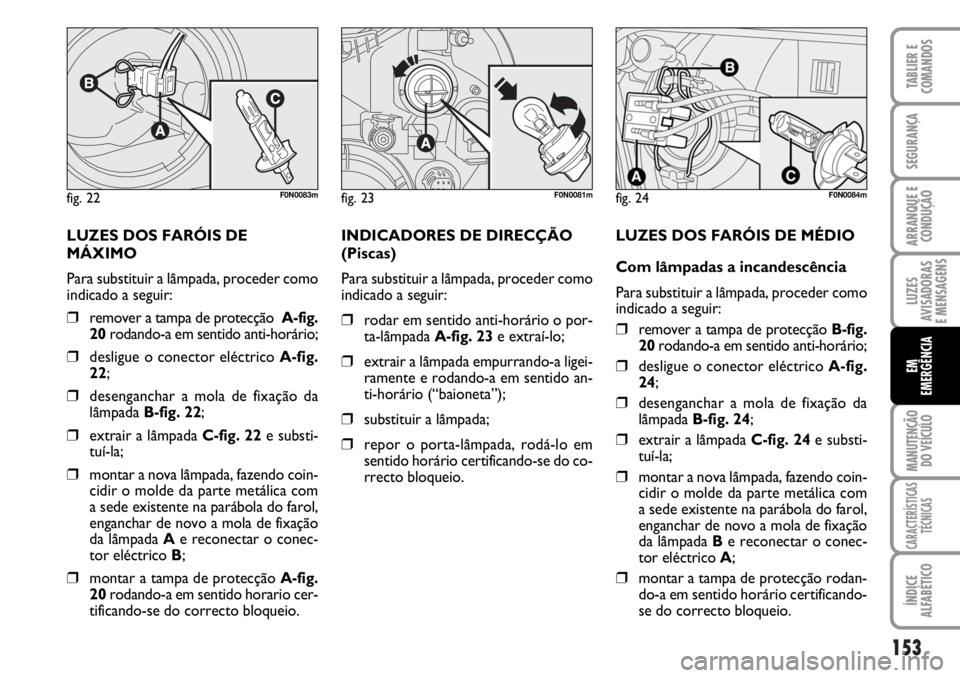

LUZES DOS FARÓIS DE
MÁXIMO
Para substituir a lâmpada, proceder como
indicado a seguir:
❒remover a tampa de protecção A-fig.
20 rodando-a em sentido anti-horário;
❒desligue o conector eléctrico A-fig.
22;
❒desenganchar a mola de fixação da
lâmpada B-fig. 22;
❒extrair a lâmpada C-fig. 22 e substi-
tuí-la;
❒montar a nova lâmpada, fazendo coin-
cidir o molde da parte metálica com
a sede existente na parábola do farol,
enganchar de novo a mola de fixação
da lâmpadaAe reconectar o conec-
tor eléctrico B;
❒montar a tampa de protecção A-fig.
20 rodando-a em sentido horario cer-
tificando-se do correcto bloqueio.INDICADORES DE DIRECÇÃO
(Piscas)
Para substituir a lâmpada, proceder como
indicado a seguir:
❒rodar em sentido anti-horário o por-
ta-lâmpada A-fig. 23e extraí-lo;
❒extrair a lâmpada empurrando-a ligei-
ramente e rodando-a em sentido an-
ti-horário (“baioneta”);
❒substituir a lâmpada;
❒repor o porta-lâmpada, rodá-lo em
sentido horário certificando-se do co-
rrecto bloqueio.LUZES DOS FARÓIS DE MÉDIO
Com lâmpadas a incandescência
Para substituir a lâmpada, proceder como
indicado a seguir:
❒remover a tampa de protecção B-fig.
20rodando-a em sentido anti-horário;
❒desligue o conector eléctrico A-fig.
24;
❒desenganchar a mola de fixação da
lâmpada B-fig. 24;
❒extrair a lâmpada C-fig. 24e substi-
tuí-la;
❒montar a nova lâmpada, fazendo coin-
cidir o molde da parte metálica com
a sede existente na parábola do farol,
enganchar de novo a mola de fixação
da lâmpada Be reconectar o conec-
tor eléctrico A;
❒montar a tampa de protecção rodan-
do-a em sentido horário certificando-
se do correcto bloqueio.
fig. 22F0N0083mfig. 23F0N0081mfig. 24F0N0084m

154
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA

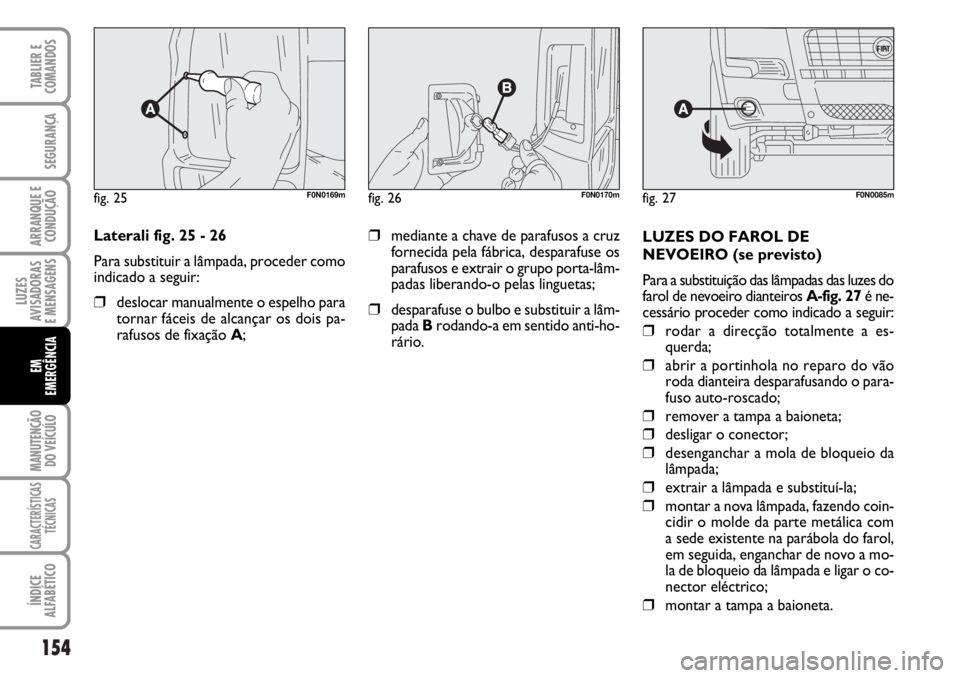

Laterali fig. 25 - 26
Para substituir a lâmpada, proceder como
indicado a seguir:
❒deslocar manualmente o espelho para
tornar fáceis de alcançar os dois pa-
rafusos de fixação A;LUZES DO FAROL DE
NEVOEIRO (se previsto)
Para a substituição das lâmpadas das luzes do
farol de nevoeiro dianteiros A-fig. 27é ne-
cessário proceder como indicado a seguir:
❒rodar a direcção totalmente a es-
querda;
❒abrir a portinhola no reparo do vão
roda dianteira desparafusando o para-
fuso auto-roscado;
❒remover a tampa a baioneta;
❒desligar o conector;
❒desenganchar a mola de bloqueio da
lâmpada;
❒extrair a lâmpada e substituí-la;
❒montar a nova lâmpada, fazendo coin-
cidir o molde da parte metálica com
a sede existente na parábola do farol,
em seguida, enganchar de novo a mo-
la de bloqueio da lâmpada e ligar o co-
nector eléctrico;
❒montar a tampa a baioneta.
fig. 25F0N0169mfig. 27F0N0085mfig. 26F0N0170m
❒mediante a chave de parafusos a cruz
fornecida pela fábrica, desparafuse os
parafusos e extrair o grupo porta-lâm-
padas liberando-o pelas linguetas;
❒desparafuse o bulbo e substituir a lâm-
pada Brodando-a em sentido anti-ho-
rário.

155
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA

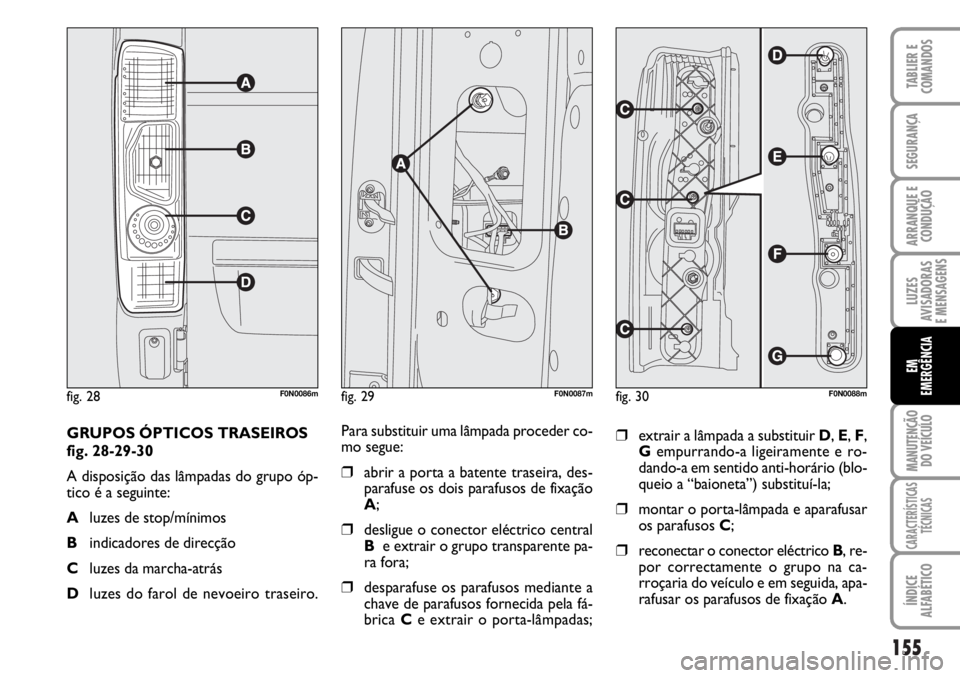

GRUPOS ÓPTICOS TRASEIROS
fig. 28-29-30
A disposição das lâmpadas do grupo óp-
tico é a seguinte:
Aluzes de stop/mínimos
Bindicadores de direcção
Cluzes da marcha-atrás
Dluzes do farol de nevoeiro traseiro.
fig. 28F0N0086m
Para substituir uma lâmpada proceder co-
mo segue:
❒abrir a porta a batente traseira, des-
parafuse os dois parafusos de fixação
A;
❒desligue o conector eléctrico central
B e extrair o grupo transparente pa-
ra fora;
❒desparafuse os parafusos mediante a
chave de parafusos fornecida pela fá-
brica Ce extrair o porta-lâmpadas;
❒extrair a lâmpada a substituir D, E, F,
Gempurrando-a ligeiramente e ro-
dando-a em sentido anti-horário (blo-
queio a “baioneta”) substituí-la;
❒montar o porta-lâmpada e aparafusar
os parafusos C;
❒reconectar o conector eléctrico B, re-
por correctamente o grupo na ca-
rroçaria do veículo e em seguida, apa-
rafusar os parafusos de fixação A.
fig. 30F0N0088mfig. 29F0N0087m

156
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA

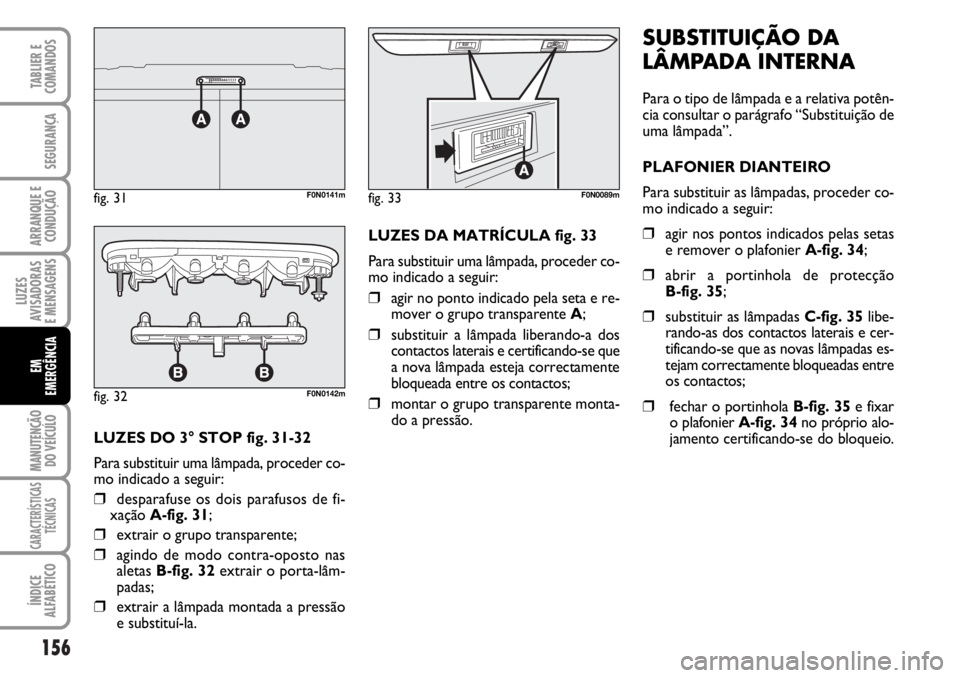

LUZES DO 3° STOP fig. 31-32
Para substituir uma lâmpada, proceder co-
mo indicado a seguir:
❒desparafuse os dois parafusos de fi-
xação A-fig. 31;
❒extrair o grupo transparente;
❒agindo de modo contra-oposto nas
aletas B-fig. 32extrair o porta-lâm-
padas;
❒extrair a lâmpada montada a pressão
e substituí-la.LUZES DA MATRÍCULA fig. 33
Para substituir uma lâmpada, proceder co-
mo indicado a seguir:
❒agir no ponto indicado pela seta e re-
mover o grupo transparente A;
❒substituir a lâmpada liberando-a dos
contactos laterais e certificando-se que
a nova lâmpada esteja correctamente
bloqueada entre os contactos;
❒montar o grupo transparente monta-
do a pressão.
SUBSTITUIÇÃO DA
LÂMPADA INTERNA
Para o tipo de lâmpada e a relativa potên-
cia consultar o parágrafo “Substituição de
uma lâmpada”.

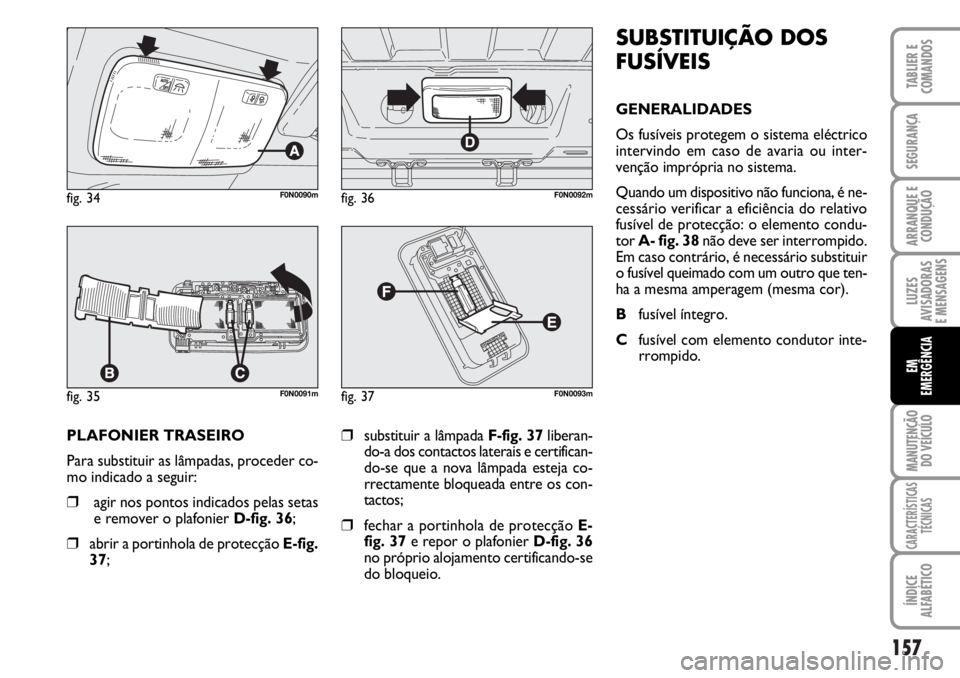

PLAFONIER DIANTEIRO
Para substituir as lâmpadas, proceder co-
mo indicado a seguir:
❒agir nos pontos indicados pelas setas
e remover o plafonier A-fig. 34;
❒abrir a portinhola de protecção
B-fig. 35;
❒substituir as lâmpadas C-fig. 35libe-
rando-as dos contactos laterais e cer-
tificando-se que as novas lâmpadas es-
tejam correctamente bloqueadas entre
os contactos;
❒fechar o portinhola B-fig. 35e fixar
o plafonier A-fig. 34no próprio alo-
jamento certificando-se do bloqueio.fig. 32F0N0142m
fig. 33F0N0089mfig. 31F0N0141m

157
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
PLAFONIER TRASEIRO
Para substituir as lâmpadas, proceder co-
mo indicado a seguir:
❒agir nos pontos indicados pelas setas
e remover o plafonier D-fig. 36;
❒abrir a portinhola de protecção E-fig.
37;
❒substituir a lâmpada F-fig. 37liberan-
do-a dos contactos laterais e certifican-
do-se que a nova lâmpada esteja co-
rrectamente bloqueada entre os con-
tactos;
❒fechar a portinhola de protecção E-
fig. 37e repor o plafonier D-fig. 36
no próprio alojamento certificando-se
do bloqueio.
fig. 34F0N0090m
fig. 35F0N0091m
fig. 36F0N0092m
fig. 37F0N0093m
SUBSTITUIÇÃO DOS
FUSÍVEIS

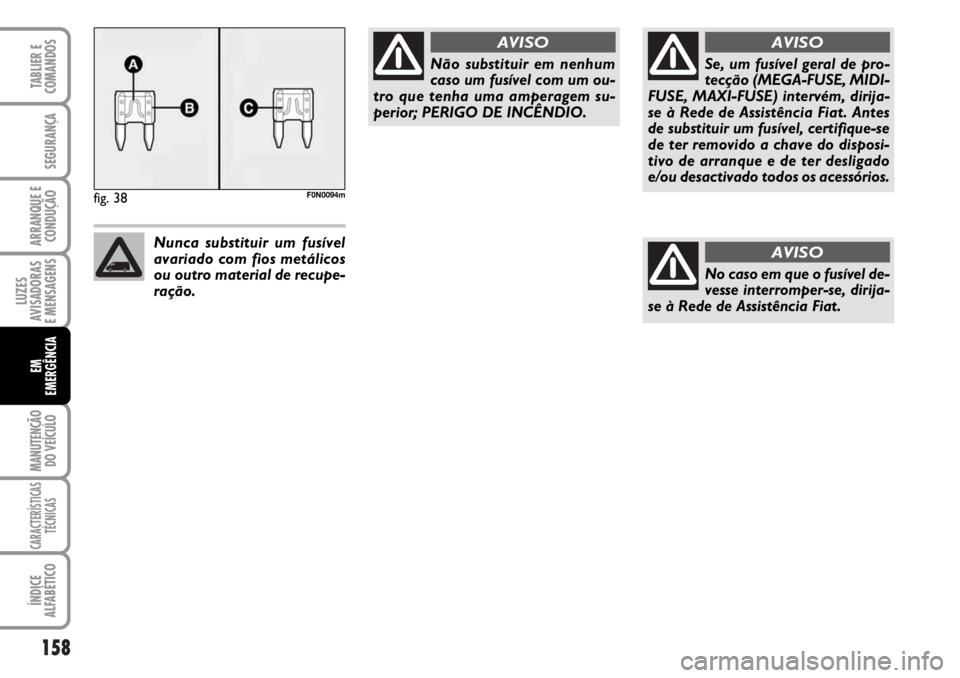

GENERALIDADES
Os fusíveis protegem o sistema eléctrico
intervindo em caso de avaria ou inter-
venção imprópria no sistema.
Quando um dispositivo não funciona, é ne-
cessário verificar a eficiência do relativo
fusível de protecção: o elemento condu-
tor A- fig. 38não deve ser interrompido.
Em caso contrário, é necessário substituir
o fusível queimado com um outro que ten-
ha a mesma amperagem (mesma cor).
Bfusível íntegro.
Cfusível com elemento condutor inte-
rrompido.

158
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
fig. 38F0N0094m
Não substituir em nenhum
caso um fusível com um ou-
tro que tenha uma amperagem su-
perior; PERIGO DE INCÊNDIO.
AVISO
Nunca substituir um fusível
avariado com fios metálicos
ou outro material de recupe-
ração.
Se, um fusível geral de pro-
tecção (MEGA-FUSE, MIDI-
FUSE, MAXI-FUSE) intervém, dirija-
se à Rede de Assistência Fiat. Antes
de substituir um fusível, certifique-se
de ter removido a chave do disposi-
tivo de arranque e de ter desligado
e/ou desactivado todos os acessórios.
AVISO
No caso em que o fusível de-
vesse interromper-se, dirija-
se à Rede de Assistência Fiat.
AVISO

159
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA

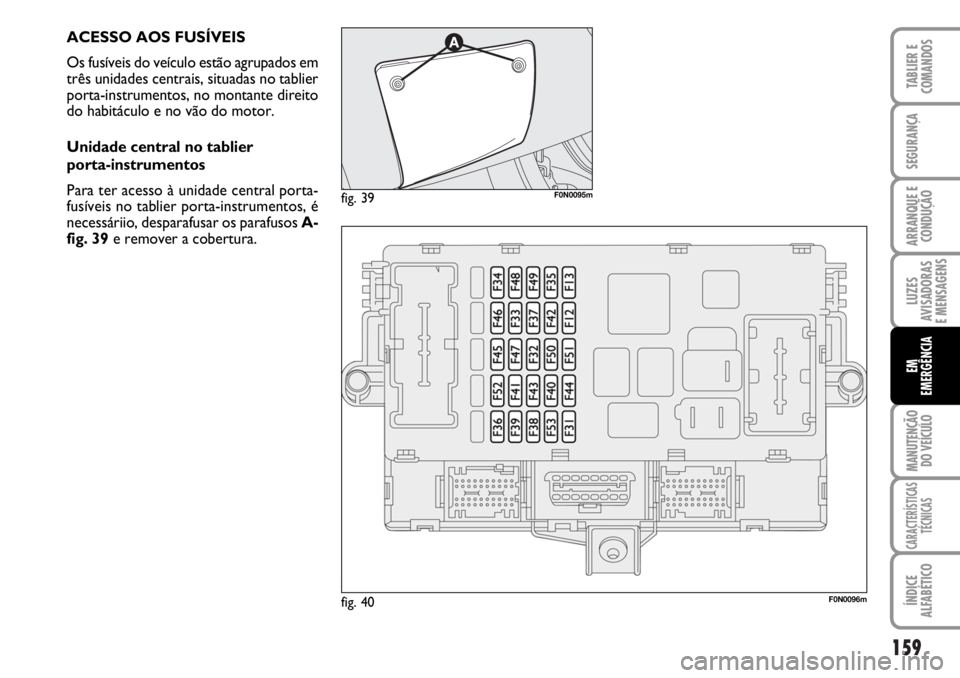

ACESSO AOS FUSÍVEIS
Os fusíveis do veículo estão agrupados em
três unidades centrais, situadas no tablier
porta-instrumentos, no montante direito
do habitáculo e no vão do motor.
Unidade central no tablier
porta-instrumentos
Para ter acesso à unidade central porta-
fusíveis no tablier porta-instrumentos, é
necessáriio, desparafusar os parafusos A-
fig. 39e remover a cobertura.
fig. 40F0N0096m
fig. 39F0N0095m
