FIAT DUCATO 2006 Návod k použití a údržbě (in Czech)

Pojistková skříňka na pravém středovém
sloupku (pokud je ve výbavě)
Tato pojistková skříňka se zpřístupní sejmutím víka
uvedeného na
obr. 43.
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
180
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
obr. 43F0N0172m
obr. 44F0N0171m
5886.Ducato_250_02.qxd 9.1.2007 10:20 Page 180

181
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
SOUHRNNÁ TABULKA POJISTEK

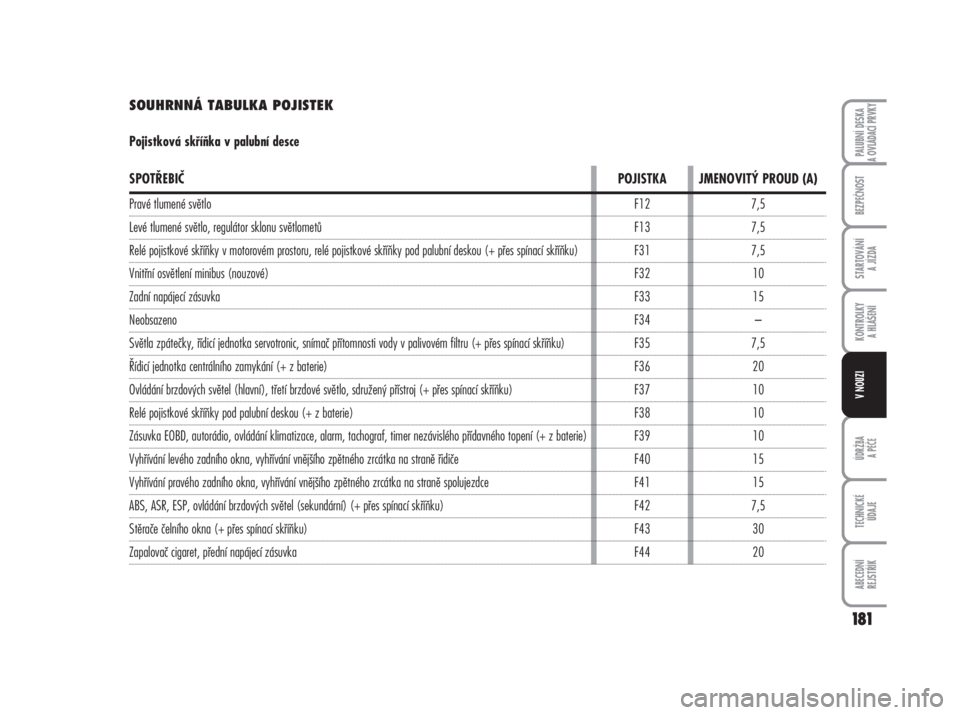

Pojistková skříňka v palubní desce
SPOTŘEBIČPOJISTKAJMENOVITÝ PROUD (A)
Pravé tlumené světloF127,5
Levé tlumené světlo, regulátor sklonu světlometůF137,5
Relé pojistkové skříňky v motorovém prostoru, relé pojistkové skříňky pod palubní deskou (+ přes spínací skříňku)F317,5
Vnitřní osvětlení minibus (nouzové)F3210
Zadní napájecí zásuvkaF3315
NeobsazenoF34–
Světla zpátečky, řídicí jednotka servotronic, snímač přítomnosti vody v palivovém filtru (+ přes spínací skříňku)F357,5
Řídicí jednotka centrálního zamykání (+ z baterie)F3620
Ovládání brzdových světel (hlavní), třetí brzdové světlo, sdružený přístroj (+ přes spínací skříňku)F3710
Relé pojistkové skříňky pod palubní deskou (+ z baterie)F3810
Zásuvka EOBD, autorádio, ovládání klimatizace, alarm, tachograf, timer nezávislého přídavného topení (+ z baterie)F3910
Vyhřívání levého zadního okna, vyhřívání vnějšího zpětného zrcátka na straně řidičeF4015
Vyhřívání pravého zadního okna, vyhřívání vnějšího zpětného zrcátka na straně spolujezdceF4115
ABS, ASR, ESP, ovládání brzdových světel (sekundární) (+ přes spínací skříňku)F427,5
Stěrače čelního okna (+ přes spínací skříňku)F4330
Zapalovač cigaret, přední napájecí zásuvkaF4420
5886.Ducato_250_02.qxd 9.1.2007 10:20 Page 181

ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
182
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
SPOTŘEBIČPOJISTKAJMENOVITÝ PROUD (A)
Ovládací prvky na dveřích řidiče, ovládací prvky na dveřích spolujezdceF457,5
NeobsazenoF46–
Ovládání okna řidičeF4720
Ovládání okna spolujezdceF4820
Autorádio, ovládání ona řidiče, ovládací prvky na palubní desce, řídicí jednotka alarmu, číslo deště
(+ přes spínací skříňku)
F497,5
Airbag (+ přes spínací skříňku)F507,5
Ovládání klimatizace, tempomat, tachograf (+ přes spínací skříňku)F517,5
Relé pojistkové skříňky na pravém středovém sloupkuF527,5
Sdružený přístroj, koncová světla do mlhy (+ z baterie)F537,5
5886.Ducato_250_02.qxd 9.1.2007 10:20 Page 182

183
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
Pojistková skříňka v motorovém prostoru

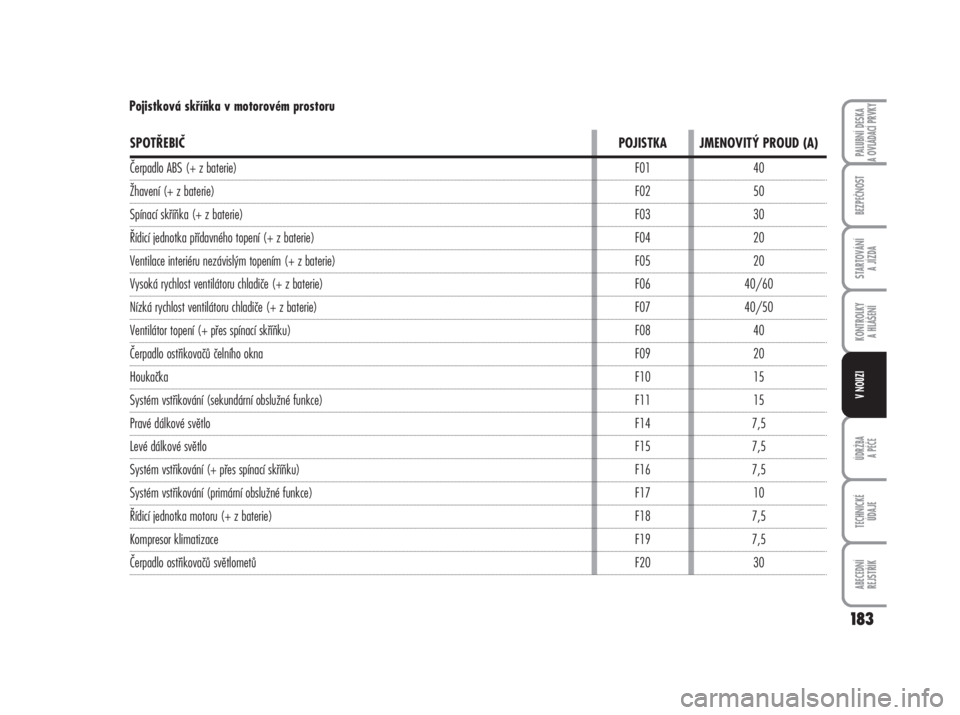

SPOTŘEBIČPOJISTKAJMENOVITÝ PROUD (A)
Čerpadlo ABS (+ z baterie)F0140
Žhavení (+ z baterie)F0250
Spínací skříňka (+ z baterie)F0330
Řídicí jednotka přídavného topení (+ z baterie)F0420
Ventilace interiéru nezávislým topením (+ z baterie)F0520
Vysoká rychlost ventilátoru chladiče (+ z baterie)F0640/60
Nízká rychlost ventilátoru chladiče (+ z baterie)F0740/50
Ventilátor topení (+ přes spínací skříňku)F0840
Čerpadlo ostřikovačů čelního oknaF0920
HoukačkaF1015
Systém vstřikování (sekundární obslužné funkce)F1115
Pravé dálkové světloF147,5
Levé dálkové světloF157,5
Systém vstřikování (+ přes spínací skříňku)F167,5
Systém vstřikování (primární obslužné funkce)F1710
Řídicí jednotka motoru (+ z baterie)F187,5
Kompresor klimatizaceF197,5
Čerpadlo ostřikovačů světlometůF2030
5886.Ducato_250_02.qxd 9.1.2007 10:20 Page 183

ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
184
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
SPOTŘEBIČPOJISTKAJMENOVITÝ PROUD (A)
Palivové čerpadloF2115
Systém vstřikování (primární obslužné funkce)F2220
Elektromagnetické ventily ABSF2330
Automatická převodovka (+ přes spínací skříňku)F2415
Přední světla do mlhyF3015

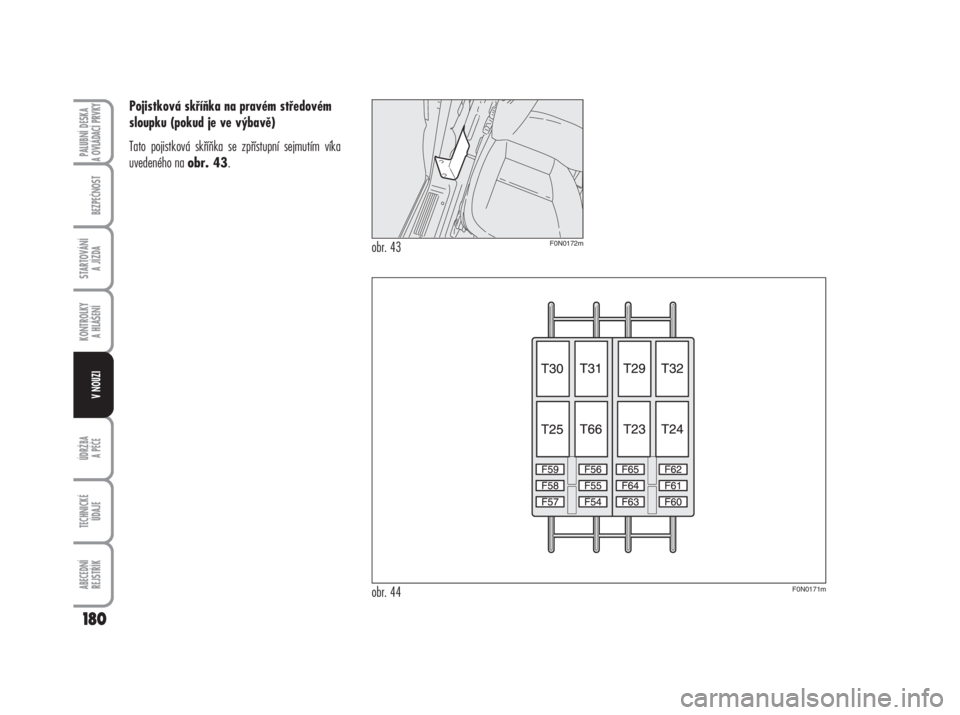

Pojistková skříňka na pravém středovém sloupku (pokud je ve výbavě)
SPOTŘEBIČPOJISTKAJMENOVITÝ PROUD (A)
NeobsazenoF54–
Vyhřívání sedadelF5515
Napájecí zásuvka v prostoru zadních sedadelF5615
Přídavné topení pod sedadlemF5710
Boční obrysová světlaF5810
Pneumatické odpružení (+ z baterie)F597,5
NeobsazenoF60–
NeobsazenoF61–
NeobsazenoF62–
Ovládání přídavného topení v prostoru pro cestujícíF6310
NeobsazenoF64–
Ventilátor přídavného topení v prostoru pro cestujícíF6530
5886.Ducato_250_02.qxd 9.1.2007 10:20 Page 184

185
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI

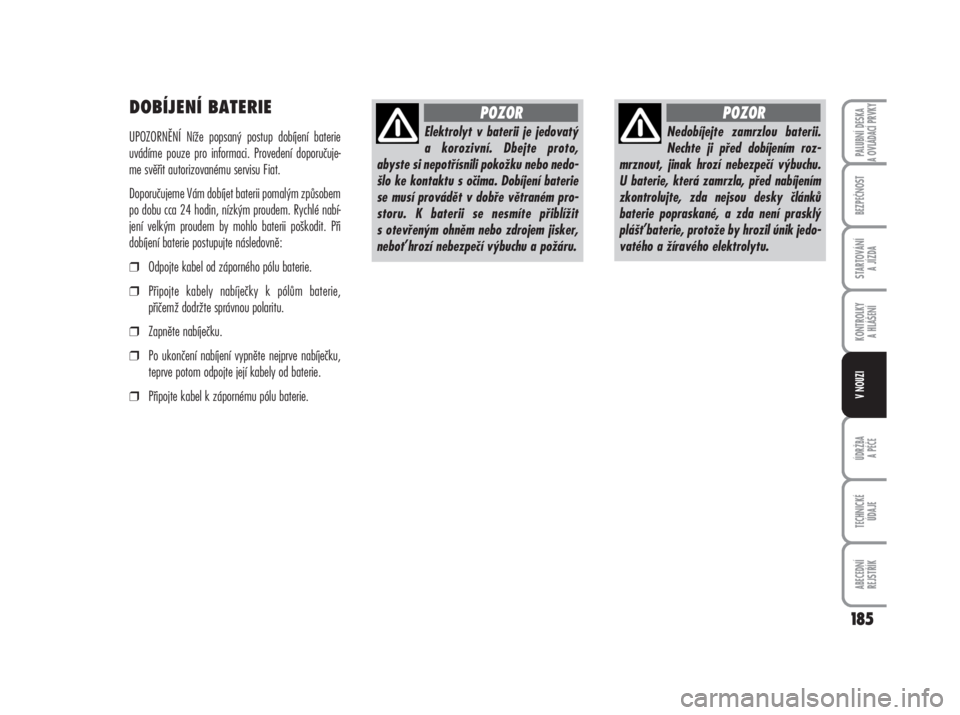

DOBÍJENÍ BATERIE
UPOZORNĚNÍ Níže popsaný postup dobíjení baterie
uvádíme pouze pro informaci. Provedení doporučuje-
me svěřit autorizovanému servisu Fiat.
Doporučujeme Vám dobíjet baterii pomalým způsobem
po dobu cca 24 hodin, nízkým proudem. Rychlé nabí-
jení velkým proudem by mohlo baterii poškodit. Při
dobíjení baterie postupujte následovně:
❒Odpojte kabel od záporného pólu baterie.
❒Připojte kabely nabíječky k pólům baterie,
přičemž dodržte správnou polaritu.
❒Zapněte nabíječku.
❒Po ukončení nabíjení vypněte nejprve nabíječku,
teprve potom odpojte její kabely od baterie.
❒Připojte kabel k zápornému pólu baterie.Elektrolyt v baterii je jedovatý
a korozivní. Dbejte proto,
abyste si nepotřísnili pokožku nebo nedo-
šlo ke kontaktu s očima. Dobíjení baterie
se musí provádět v dobře větraném pro-
storu. K baterii se nesmíte přiblížit
s otevřeným ohněm nebo zdrojem jisker,
nebo hrozí nebezpečí výbuchu a požáru.
POZOR
Nedobíjejte zamrzlou baterii.
Nechte ji před dobíjením roz-
mrznout, jinak hrozí nebezpečí výbuchu.
U baterie, která zamrzla, před nabíjením
zkontrolujte, zda nejsou desky článků
baterie popraskané, a zda není prasklý
pláš baterie, protože by hrozil únik jedo-
vatého a žíravého elektrolytu.
POZOR
5886.Ducato_250_02.qxd 9.1.2007 10:20 Page 185

ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
186
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ZVEDÁNÍ VOZU
V případě, že je nutné zvedat vůz, obrate se na auto-
rizovaný servis Fiat, který je vybaven ramenovým zve-
dákem nebo dílenským zvedákem.
Vůz smí být zvedán pouze ze strany opřením konco-
vek ramen nebo dílenského zvedáku, a to na místech
označených na obrázku.
TAŽENÍ VOZU
Vůz je vybaven dvěma tažnými oky.
obr. 45
F0N0144m
Během tažení vozu nesmíte
zapomenout na to, že nefungu-
je posilovač brzd ani posilovač řízení,
a proto musíte při řízení i brzdění vyvíjet
větší sílu než obvykle. Pro tažení nepou-
žívejte pružné lano a vyvarujte se náhlé-
ho škubání vozem. Během tažení se ujis-
těte, že lano upevněné k vozu se
nedostane do styku se součástkami vozu.
Při tažení vozu dodržujte dopravní před-
pisy týkající se jak pomůcek pro tažení,
tak chování v silničním provozu.
POZOR
5886.Ducato_250_02.qxd 9.1.2007 10:20 Page 186

187
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI

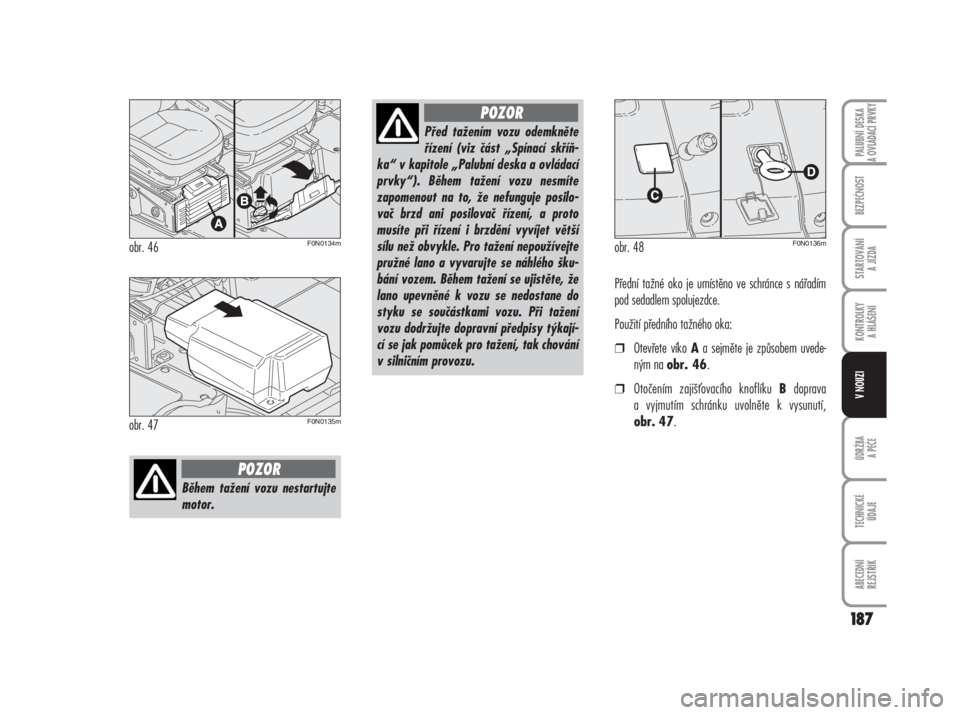

Přední tažné oko je umístěno ve schránce s nářadím
pod sedadlem spolujezdce.
Použití předního tažného oka:
❒Otevřete víko
Aa sejměte je způsobem uvede-
ným na
obr. 46.
❒Otočením zajišovacího knoflíku
Bdoprava
a vyjmutím schránku uvolněte k vysunutí,
obr. 47. obr. 46
F0N0134m
obr. 47F0N0135m
Během tažení vozu nestartujte
motor.
POZOR
Před tažením vozu odemkněte
řízení (viz část „Spínací skříň-
ka“ v kapitole „Palubní deska a ovládací
prvky“). Během tažení vozu nesmíte
zapomenout na to, že nefunguje posilo-
vač brzd ani posilovač řízení, a proto
musíte při řízení i brzdění vyvíjet větší
sílu než obvykle. Pro tažení nepoužívejte
pružné lano a vyvarujte se náhlého šku-
bání vozem. Během tažení se ujistěte, že
lano upevněné k vozu se nedostane do
styku se součástkami vozu. Při tažení
vozu dodržujte dopravní předpisy týkají-
cí se jak pomůcek pro tažení, tak chování
v silničním provozu.
POZOR
obr. 48F0N0136m
5886.Ducato_250_02.qxd 9.1.2007 10:20 Page 187

ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
188
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
❒Ze schránky vyjměte šroubovák a páčením
v místě vyznačeném na obr. 48 vyjměte krytku
C - obr. 48.
❒Ze schránky vyjměte tažné oko a našroubujte je
na závitový čep
obr. 48.

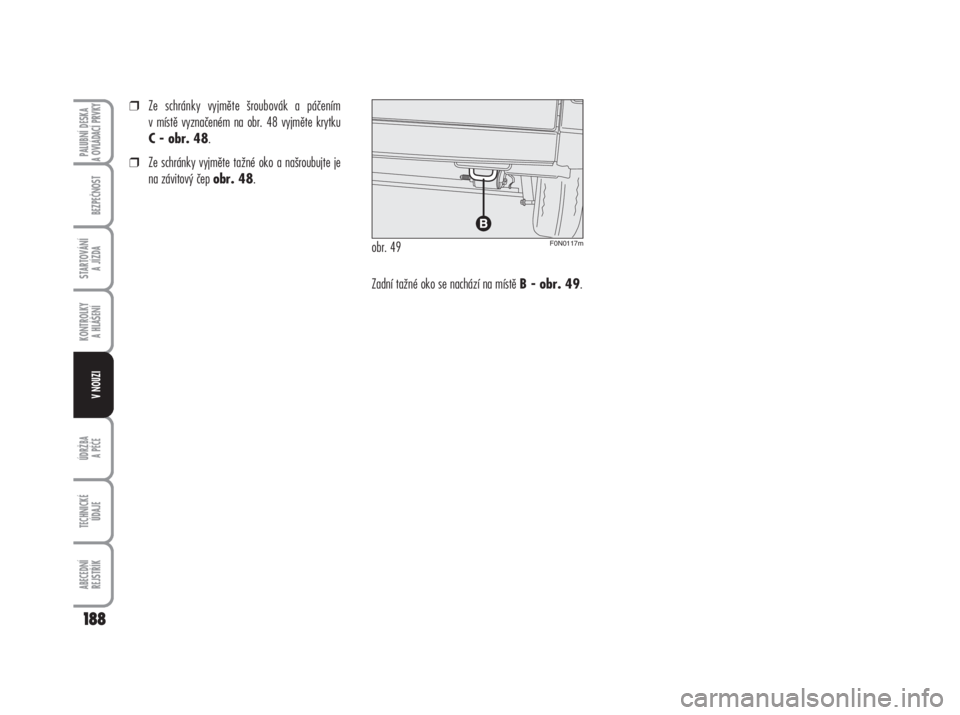

Zadní tažné oko se nachází na místě
B - obr. 49. obr. 49
F0N0117m
5886.Ducato_250_02.qxd 9.1.2007 10:20 Page 188

189
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI

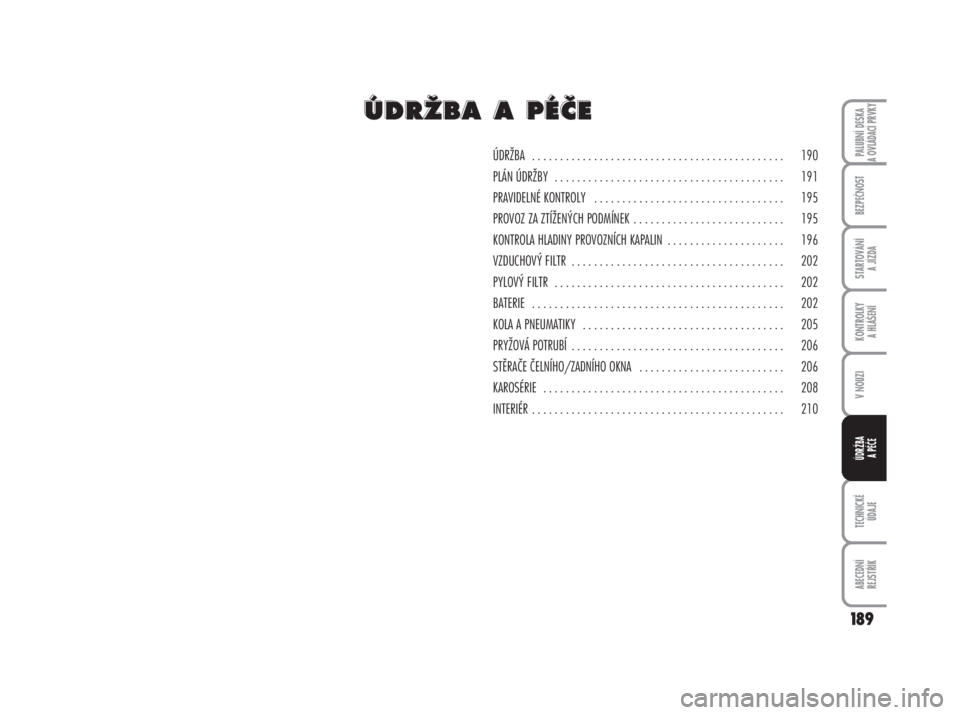

ÚDRŽBA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 190
PLÁN ÚDRŽBY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 191
PRAVIDELNÉ KONTROLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 195
PROVOZ ZA ZTÍŽENÝCH PODMÍNEK . . . . . . . . . . . . . . . . . . . . . . . . . . . 195
KONTROLA HLADINY PROVOZNÍCH KAPALIN . . . . . . . . . . . . . . . . . . . . . 196
VZDUCHOVÝ FILTR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 202
PYLOVÝ FILTR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 202
BATERIE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 202
KOLA A PNEUMATIKY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 205
PRYŽOVÁ POTRUBÍ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 206
STĚRAČE ČELNÍHO/ZADNÍHO OKNA . . . . . . . . . . . . . . . . . . . . . . . . . . 206
KAROSÉRIE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 208
INTERIÉR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 210
