FIAT DUCATO 2007 Betriebsanleitung (in German)

110
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE

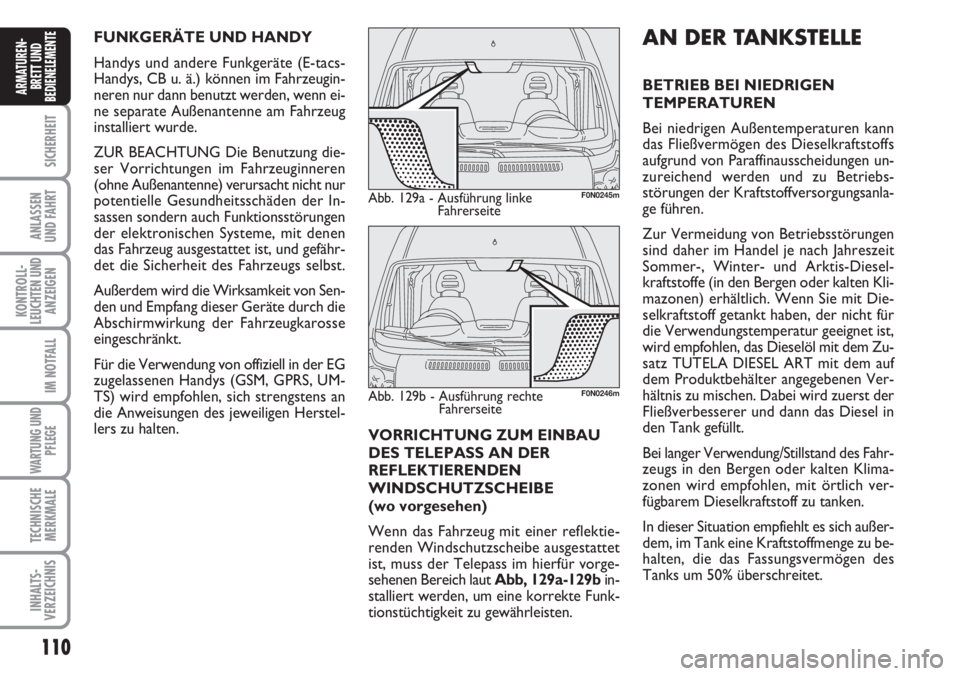

AN DER TANKSTELLE
BETRIEB BEI NIEDRIGEN
TEMPERATUREN
Bei niedrigen Außentemperaturen kann
das Fließvermögen des Dieselkraftstoffs
aufgrund von Paraffinausscheidungen un-
zureichend werden und zu Betriebs-
störungen der Kraftstoffversorgungsanla-
ge führen.
Zur Vermeidung von Betriebsstörungen
sind daher im Handel je nach Jahreszeit
Sommer-, Winter- und Arktis-Diesel-
kraftstoffe (in den Bergen oder kalten Kli-
mazonen) erhältlich. Wenn Sie mit Die-
selkraftstoff getankt haben, der nicht für
die Verwendungstemperatur geeignet ist,
wird empfohlen, das Dieselöl mit dem Zu-
satz TUTELA DIESEL ART mit dem auf
dem Produktbehälter angegebenen Ver-
hältnis zu mischen. Dabei wird zuerst der
Fließverbesserer und dann das Diesel in
den Tank gefüllt.
Bei langer Verwendung/Stillstand des Fahr-
zeugs in den Bergen oder kalten Klima-
zonen wird empfohlen, mit örtlich ver-
fügbarem Dieselkraftstoff zu tanken.
In dieser Situation empfiehlt es sich außer-
dem, im Tank eine Kraftstoffmenge zu be-
halten, die das Fassungsvermögen des
Tanks um 50% überschreitet. FUNKGERÄTE UND HANDY
Handys und andere Funkgeräte (E-tacs-
Handys, CB u. ä.) können im Fahrzeugin-
neren nur dann benutzt werden, wenn ei-
ne separate Außenantenne am Fahrzeug
installiert wurde.
ZUR BEACHTUNG Die Benutzung die-
ser Vorrichtungen im Fahrzeuginneren
(ohne Außenantenne) verursacht nicht nur
potentielle Gesundheitsschäden der In-
sassen sondern auch Funktionsstörungen
der elektronischen Systeme, mit denen
das Fahrzeug ausgestattet ist, und gefähr-
det die Sicherheit des Fahrzeugs selbst.
Außerdem wird die Wirksamkeit von Sen-
den und Empfang dieser Geräte durch die
Abschirmwirkung der Fahrzeugkarosse
eingeschränkt.
Für die Verwendung von offiziell in der EG
zugelassenen Handys (GSM, GPRS, UM-
TS) wird empfohlen, sich strengstens an
die Anweisungen des jeweiligen Herstel-
lers zu halten.
Abb. 129a - Ausführung linke
FahrerseiteF0N0245m
Abb. 129b - Ausführung rechte
Fahrerseite F0N0246m
VORRICHTUNG ZUM EINBAU
DES TELEPASS AN DER
REFLEKTIERENDEN
WINDSCHUTZSCHEIBE
(wo vorgesehen)
Wenn das Fahrzeug mit einer reflektie-
renden Windschutzscheibe ausgestattet
ist, muss der Telepass im hierfür vorge-
sehenen Bereich laut Abb, 129a-129bin-
stalliert werden, um eine korrekte Funk-
tionstüchtigkeit zu gewährleisten.

111
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE

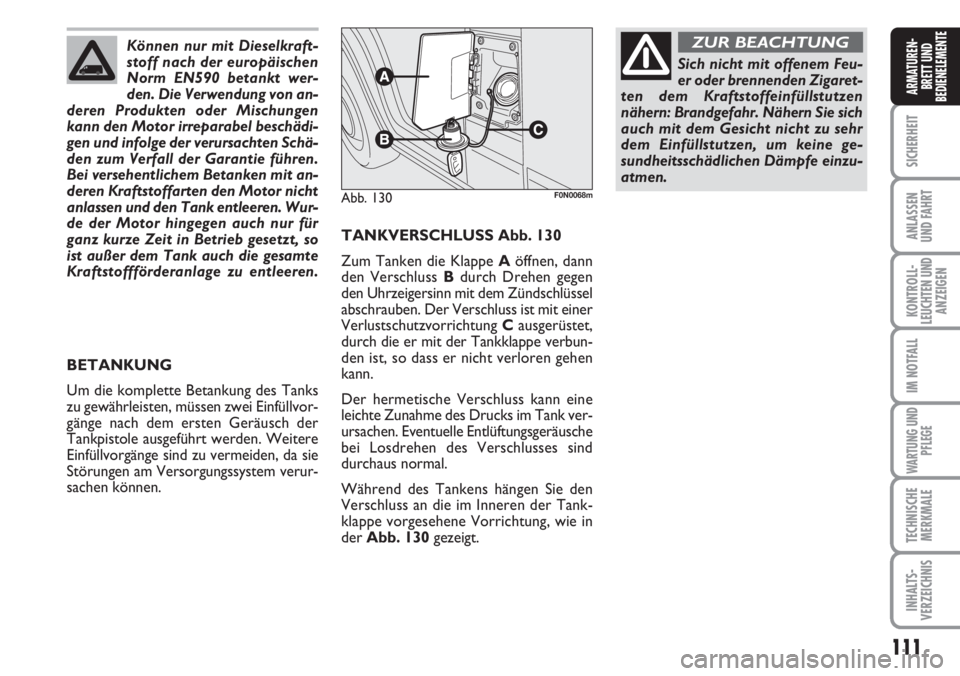

TANKVERSCHLUSS Abb. 130
Zum Tanken die Klappe Aöffnen, dann
den Verschluss Bdurch Drehen gegen
den Uhrzeigersinn mit dem Zündschlüssel
abschrauben. Der Verschluss ist mit einer
Verlustschutzvorrichtung Causgerüstet,
durch die er mit der Tankklappe verbun-
den ist, so dass er nicht verloren gehen
kann.
Der hermetische Verschluss kann eine
leichte Zunahme des Drucks im Tank ver-
ursachen. Eventuelle Entlüftungsgeräusche
bei Losdrehen des Verschlusses sind
durchaus normal.
Während des Tankens hängen Sie den
Verschluss an die im Inneren der Tank-
klappe vorgesehene Vorrichtung, wie in
der Abb. 130gezeigt.
Abb. 130F0N0068m
Sich nicht mit offenem Feu-
er oder brennenden Zigaret-
ten dem Kraftstoffeinfüllstutzen
nähern: Brandgefahr. Nähern Sie sich
auch mit dem Gesicht nicht zu sehr
dem Einfüllstutzen, um keine ge-
sundheitsschädlichen Dämpfe einzu-
atmen.
ZUR BEACHTUNGKönnen nur mit Dieselkraft-
stoff nach der europäischen
Norm EN590 betankt wer-
den. Die Verwendung von an-
deren Produkten oder Mischungen
kann den Motor irreparabel beschädi-
gen und infolge der verursachten Schä-
den zum Verfall der Garantie führen.
Bei versehentlichem Betanken mit an-
deren Kraftstoffarten den Motor nicht
anlassen und den Tank entleeren. Wur-
de der Motor hingegen auch nur für
ganz kurze Zeit in Betrieb gesetzt, so
ist außer dem Tank auch die gesamte
Kraftstoffförderanlage zu entleeren.
BETANKUNG
Um die komplette Betankung des Tanks
zu gewährleisten, müssen zwei Einfüllvor-
gänge nach dem ersten Geräusch der
Tankpistole ausgeführt werden. Weitere
Einfüllvorgänge sind zu vermeiden, da sie
Störungen am Versorgungssystem verur-
sachen können.

112
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
Bei Normalbetrieb ent-
wickelt der Partikelfilter
(DPF) hohe Temperaturen. Das Fahr-
zeug sollte daher nicht auf ent-
flammbarem Material (Gras, trocke-
nem Laub, Tannennadeln usw.) ge-
parkt werden: Brandgefahr.

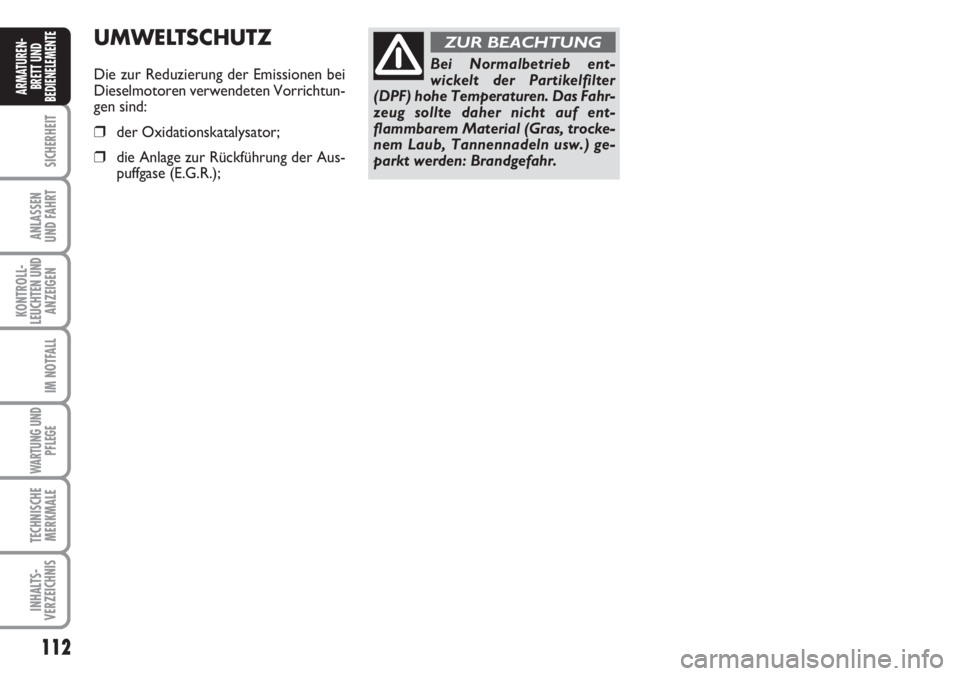

ZUR BEACHTUNGUMWELTSCHUTZ
Die zur Reduzierung der Emissionen bei
Dieselmotoren verwendeten Vorrichtun-
gen sind:
❒der Oxidationskatalysator;
❒die Anlage zur Rückführung der Aus-
puffgase (E.G.R.);

113
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE

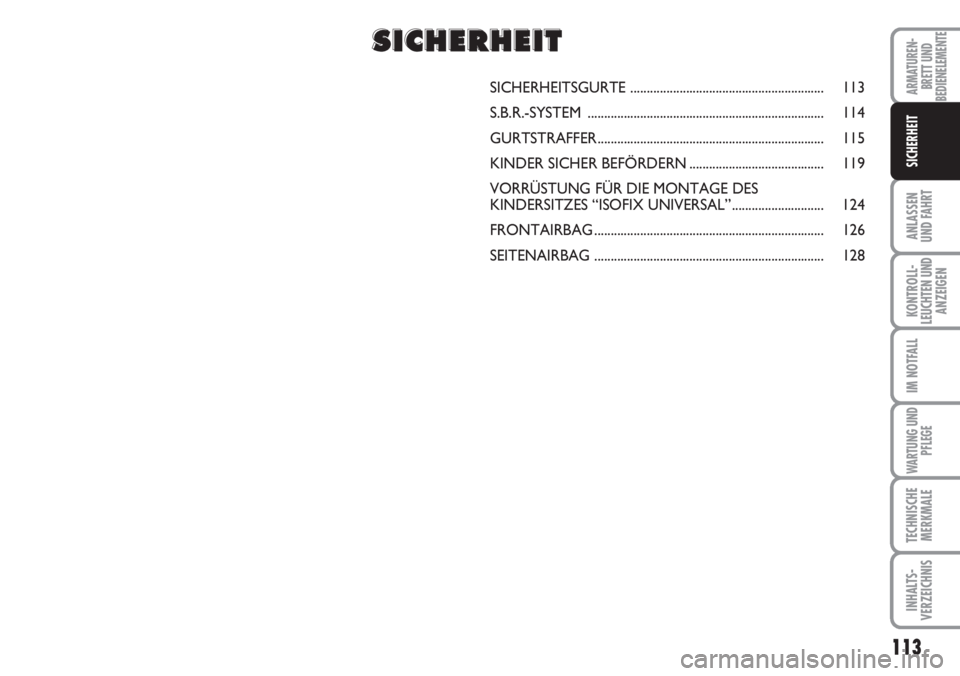

SICHERHEIT
SICHERHEITSGURTE ........................................................... 113
S.B.R.-SYSTEM ........................................................................ 114
GURTSTRAFFER..................................................................... 115

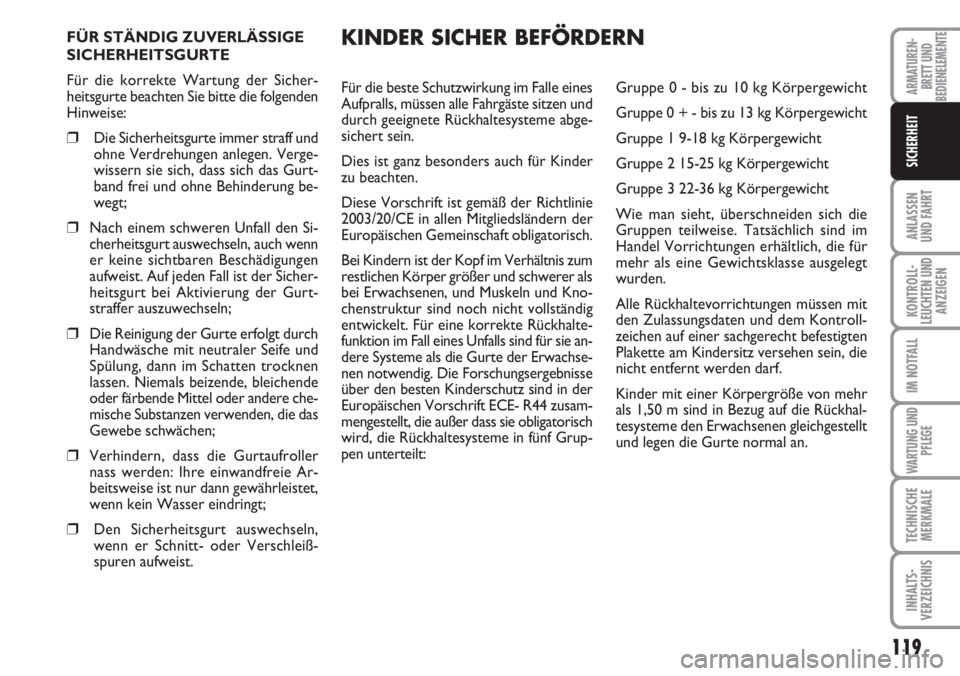

KINDER SICHER BEFÖRDERN ......................................... 119
VORRÜSTUNG FÜR DIE MONTAGE DES
KINDERSITZES “ISOFIX UNIVERSAL” ............................ 124
FRONTAIRBAG ...................................................................... 126
SEITENAIRBAG ...................................................................... 128
S S
I I
C C
H H
E E
R R
H H
E E
I I
T T

114
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
Bei auf starkem Gefälle abgestellten Fahr-
zeug kann der Aufroller blockieren, was
ganz normal ist. Der Mechanismus des
Aufrollers blockiert den Gurt auch beim
schnellen Herausziehen, beim scharfen
Bremsen oder bei einem Aufprall, bei
Stößen und in Kurven bei steigender Ge-
schwindigkeit.HÖHENVERSTELLUNG
Abb. 2

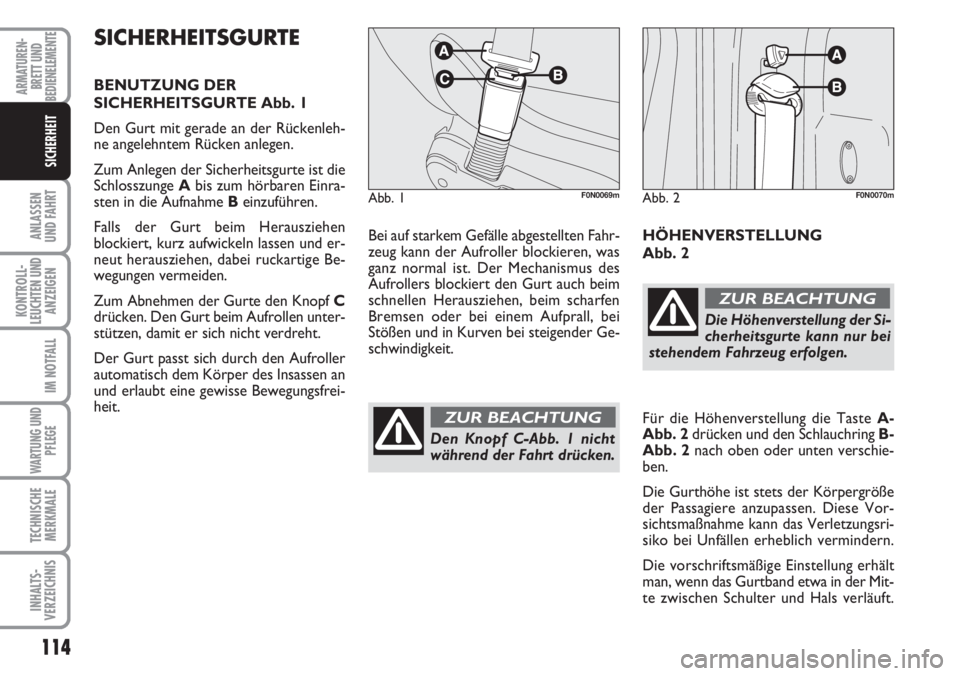

SICHERHEITSGURTE
BENUTZUNG DER
SICHERHEITSGURTE Abb. 1
Den Gurt mit gerade an der Rückenleh-
ne angelehntem Rücken anlegen.
Zum Anlegen der Sicherheitsgurte ist die
Schlosszunge Abis zum hörbaren Einra-
sten in die Aufnahme Beinzuführen.
Falls der Gurt beim Herausziehen
blockiert, kurz aufwickeln lassen und er-
neut herausziehen, dabei ruckartige Be-
wegungen vermeiden.
Zum Abnehmen der Gurte den Knopf C
drücken. Den Gurt beim Aufrollen unter-
stützen, damit er sich nicht verdreht.
Der Gurt passt sich durch den Aufroller
automatisch dem Körper des Insassen an
und erlaubt eine gewisse Bewegungsfrei-
heit.
Abb. 1F0N0069mAbb. 2F0N0070m
Den Knopf C-Abb. 1 nicht
während der Fahrt drücken.
ZUR BEACHTUNG
Die Höhenverstellung der Si-
cherheitsgurte kann nur bei
stehendem Fahrzeug erfolgen.
ZUR BEACHTUNG
Für die Höhenverstellung die Taste A-
Abb. 2drücken und den Schlauchring B-
Abb. 2nach oben oder unten verschie-
ben.
Die Gurthöhe ist stets der Körpergröße
der Passagiere anzupassen. Diese Vor-
sichtsmaßnahme kann das Verletzungsri-
siko bei Unfällen erheblich vermindern.
Die vorschriftsmäßige Einstellung erhält
man, wenn das Gurtband etwa in der Mit-
te zwischen Schulter und Hals verläuft.

115
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
Nach der Verstellung über-
prüfen, ob der Schieber vor-
schriftsmäßig in einer der vorgegebe-
nen Positionen eingerastet ist. Zu die-
sem Zweck bei losgelassenem Griff
nach unten drücken, um das Einra-
sten der Haltevorrichtung zu ermög-
lichen, falls der Knopf nicht an einer
festen Einrastposition losgelassen
wurde.
ZUR BEACHTUNG

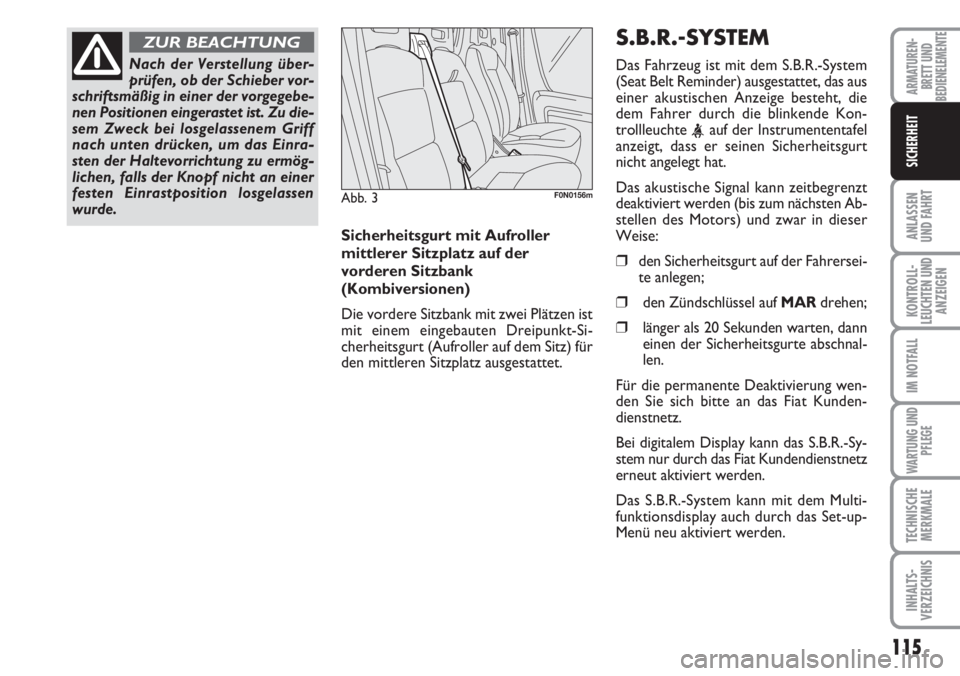

Sicherheitsgurt mit Aufroller
mittlerer Sitzplatz auf der
vorderen Sitzbank
(Kombiversionen)
Die vordere Sitzbank mit zwei Plätzen ist
mit einem eingebauten Dreipunkt-Si-
cherheitsgurt (Aufroller auf dem Sitz) für
den mittleren Sitzplatz ausgestattet.
Abb. 3F0N0156m
S.B.R.-SYSTEM
Das Fahrzeug ist mit dem S.B.R.-System
(Seat Belt Reminder) ausgestattet, das aus
einer akustischen Anzeige besteht, die
dem Fahrer durch die blinkende Kon-
trollleuchte
anzeigt, dass er seinen Sicherheitsgurt
nicht angelegt hat.
Das akustische Signal kann zeitbegrenzt
deaktiviert werden (bis zum nächsten Ab-
stellen des Motors) und zwar in dieser
Weise:
❒den Sicherheitsgurt auf der Fahrersei-
te anlegen;
❒den Zündschlüssel auf MARdrehen;
❒länger als 20 Sekunden warten, dann
einen der Sicherheitsgurte abschnal-
len.
Für die permanente Deaktivierung wen-
den Sie sich bitte an das Fiat Kunden-
dienstnetz.
Bei digitalem Display kann das S.B.R.-Sy-
stem nur durch das Fiat Kundendienstnetz
erneut aktiviert werden.
Das S.B.R.-System kann mit dem Multi-
funktionsdisplay auch durch das Set-up-
Menü neu aktiviert werden.

116
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT

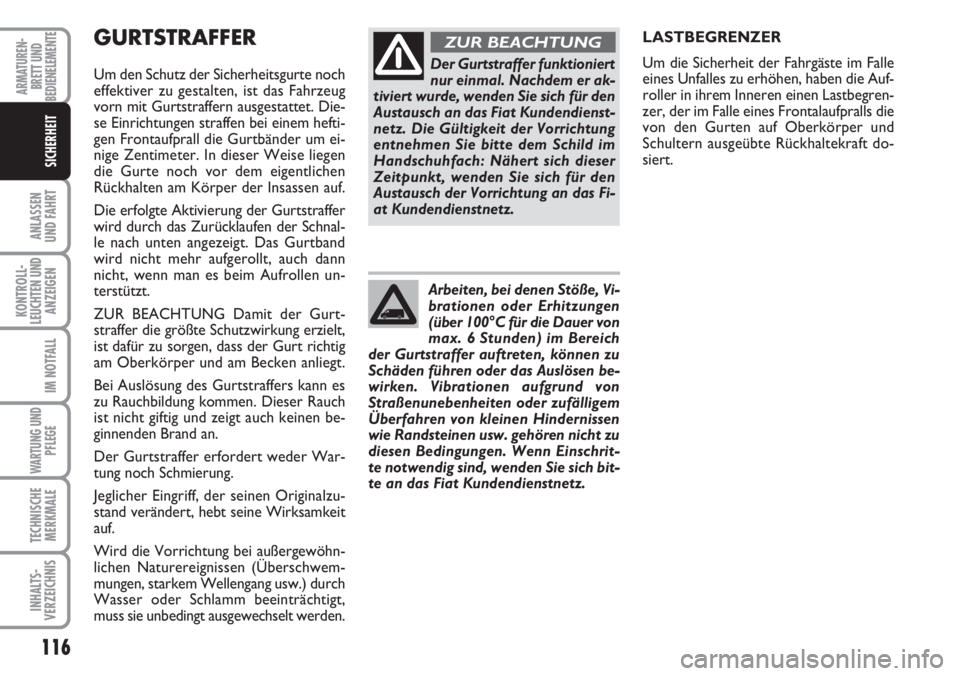

GURTSTRAFFER
Um den Schutz der Sicherheitsgurte noch
effektiver zu gestalten, ist das Fahrzeug
vorn mit Gurtstraffern ausgestattet. Die-
se Einrichtungen straffen bei einem hefti-
gen Frontaufprall die Gurtbänder um ei-
nige Zentimeter. In dieser Weise liegen
die Gurte noch vor dem eigentlichen
Rückhalten am Körper der Insassen auf.
Die erfolgte Aktivierung der Gurtstraffer
wird durch das Zurücklaufen der Schnal-
le nach unten angezeigt. Das Gurtband
wird nicht mehr aufgerollt, auch dann
nicht, wenn man es beim Aufrollen un-
terstützt.
ZUR BEACHTUNG Damit der Gurt-
straffer die größte Schutzwirkung erzielt,
ist dafür zu sorgen, dass der Gurt richtig
am Oberkörper und am Becken anliegt.
Bei Auslösung des Gurtstraffers kann es
zu Rauchbildung kommen. Dieser Rauch
ist nicht giftig und zeigt auch keinen be-
ginnenden Brand an.
Der Gurtstraffer erfordert weder War-
tung noch Schmierung.
Jeglicher Eingriff, der seinen Originalzu-
stand verändert, hebt seine Wirksamkeit
auf.
Wird die Vorrichtung bei außergewöhn-
lichen Naturereignissen (Überschwem-
mungen, starkem Wellengang usw.) durch
Wasser oder Schlamm beeinträchtigt,
muss sie unbedingt ausgewechselt werden.LASTBEGRENZER
Um die Sicherheit der Fahrgäste im Falle
eines Unfalles zu erhöhen, haben die Auf-
roller in ihrem Inneren einen Lastbegren-
zer, der im Falle eines Frontalaufpralls die
von den Gurten auf Oberkörper und
Schultern ausgeübte Rückhaltekraft do-
siert.Der Gurtstraffer funktioniert
nur einmal. Nachdem er ak-
tiviert wurde, wenden Sie sich für den
Austausch an das Fiat Kundendienst-
netz. Die Gültigkeit der Vorrichtung
entnehmen Sie bitte dem Schild im
Handschuhfach: Nähert sich dieser
Zeitpunkt, wenden Sie sich für den
Austausch der Vorrichtung an das Fi-
at Kundendienstnetz.
ZUR BEACHTUNG
Arbeiten, bei denen Stöße, Vi-
brationen oder Erhitzungen
(über 100°C für die Dauer von
max. 6 Stunden) im Bereich
der Gurtstraffer auftreten, können zu
Schäden führen oder das Auslösen be-
wirken. Vibrationen aufgrund von
Straßenunebenheiten oder zufälligem
Überfahren von kleinen Hindernissen
wie Randsteinen usw. gehören nicht zu
diesen Bedingungen. Wenn Einschrit-
te notwendig sind, wenden Sie sich bit-
te an das Fiat Kundendienstnetz.

117
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ALLGEMEINE HINWEISE FÜR
DIE VERWENDUNG DER
SICHERHEITSGURTE
Der Fahrer muss vor Beginn der Fahrt al-
le lokal geltenden gesetzlichen Vorschrif-
ten über die Verwendung der Sicher-
heitsgurte einhalten (und darauf bestehen,
dass auch die Fahrgäste dies tun). Vor Be-
ginn der Fahrt immer den Sicherheitsgurt
anlegen.Auch für schwangere Frauen gilt die An-
schnallpflicht. Sie und das ungeborene
Kind sind bei einem Unfall bedeutend
niedrigeren Verletzungsgefahren ausge-
setzt, wenn sie angeschnallt sind.Natürlich müssen schwangere Frauen den
Gurt sehr tief positionieren, damit er über
dem Becken und unter dem Bauch verläuft
Abb. 4.
Abb. 4F0N0120mAbb. 5F0N0121mAbb. 6F0N0122m
Der Gurt darf nicht verdreht
sein. Der obere Gurtteil ist
über die Schulter und diagonal über
den Oberkörper zu führen. Der unte-
re Teil muss am Becken Abb. 5 und
nicht am Unterleib des Fahrgastes an-
liegen. Keine Hilfsmittel (Klammern,
Halterungen usw.) verwenden, die das
Anliegen der Gurte am Körper ver-
hindern.
ZUR BEACHTUNG

118
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT

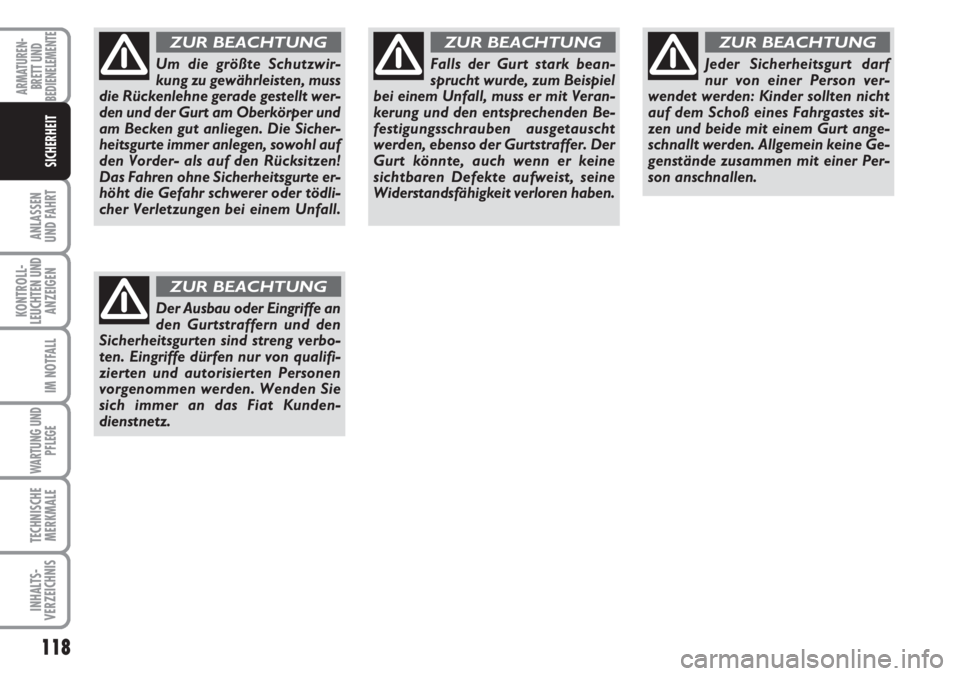

Um die größte Schutzwir-
kung zu gewährleisten, muss
die Rückenlehne gerade gestellt wer-
den und der Gurt am Oberkörper und
am Becken gut anliegen. Die Sicher-
heitsgurte immer anlegen, sowohl auf
den Vorder- als auf den Rücksitzen!
Das Fahren ohne Sicherheitsgurte er-
höht die Gefahr schwerer oder tödli-
cher Verletzungen bei einem Unfall.
ZUR BEACHTUNG
Der Ausbau oder Eingriffe an
den Gurtstraffern und den
Sicherheitsgurten sind streng verbo-
ten. Eingriffe dürfen nur von qualifi-
zierten und autorisierten Personen
vorgenommen werden. Wenden Sie
sich immer an das Fiat Kunden-
dienstnetz.
ZUR BEACHTUNG
Falls der Gurt stark bean-
sprucht wurde, zum Beispiel
bei einem Unfall, muss er mit Veran-
kerung und den entsprechenden Be-
festigungsschrauben ausgetauscht
werden, ebenso der Gurtstraffer. Der
Gurt könnte, auch wenn er keine
sichtbaren Defekte aufweist, seine
Widerstandsfähigkeit verloren haben.
ZUR BEACHTUNG
Jeder Sicherheitsgurt darf
nur von einer Person ver-
wendet werden: Kinder sollten nicht
auf dem Schoß eines Fahrgastes sit-
zen und beide mit einem Gurt ange-
schnallt werden. Allgemein keine Ge-
genstände zusammen mit einer Per-
son anschnallen.
ZUR BEACHTUNG

119
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
FÜR STÄNDIG ZUVERLÄSSIGE
SICHERHEITSGURTE
Für die korrekte Wartung der Sicher-
heitsgurte beachten Sie bitte die folgenden
Hinweise:
❒Die Sicherheitsgurte immer straff und
ohne Verdrehungen anlegen. Verge-
wissern sie sich, dass sich das Gurt-
band frei und ohne Behinderung be-
wegt;
❒Nach einem schweren Unfall den Si-
cherheitsgurt auswechseln, auch wenn
er keine sichtbaren Beschädigungen
aufweist. Auf jeden Fall ist der Sicher-
heitsgurt bei Aktivierung der Gurt-
straffer auszuwechseln;
❒Die Reinigung der Gurte erfolgt durch
Handwäsche mit neutraler Seife und
Spülung, dann im Schatten trocknen
lassen. Niemals beizende, bleichende
oder färbende Mittel oder andere che-
mische Substanzen verwenden, die das
Gewebe schwächen;
❒Verhindern, dass die Gurtaufroller
nass werden: Ihre einwandfreie Ar-
beitsweise ist nur dann gewährleistet,
wenn kein Wasser eindringt;
❒Den Sicherheitsgurt auswechseln,
wenn er Schnitt- oder Verschleiß-
spuren aufweist.Für die beste Schutzwirkung im Falle eines
Aufpralls, müssen alle Fahrgäste sitzen und
durch geeignete Rückhaltesysteme abge-
sichert sein.
Dies ist ganz besonders auch für Kinder
zu beachten.
Diese Vorschrift ist gemäß der Richtlinie
2003/20/CE in allen Mitgliedsländern der
Europäischen Gemeinschaft obligatorisch.
Bei Kindern ist der Kopf im Verhältnis zum
restlichen Körper größer und schwerer als
bei Erwachsenen, und Muskeln und Kno-
chenstruktur sind noch nicht vollständig
entwickelt. Für eine korrekte Rückhalte-
funktion im Fall eines Unfalls sind für sie an-
dere Systeme als die Gurte der Erwachse-
nen notwendig. Die Forschungsergebnisse
über den besten Kinderschutz sind in der
Europäischen Vorschrift ECE- R44 zusam-
mengestellt, die außer dass sie obligatorisch
wird, die Rückhaltesysteme in fünf Grup-
pen unterteilt:Gruppe 0 - bis zu 10 kg Körpergewicht
Gruppe 0 + - bis zu 13 kg Körpergewicht
Gruppe 1 9-18 kg Körpergewicht
Gruppe 2 15-25 kg Körpergewicht
Gruppe 3 22-36 kg Körpergewicht
Wie man sieht, überschneiden sich die
Gruppen teilweise. Tatsächlich sind im
Handel Vorrichtungen erhältlich, die für
mehr als eine Gewichtsklasse ausgelegt
wurden.
Alle Rückhaltevorrichtungen müssen mit
den Zulassungsdaten und dem Kontroll-
zeichen auf einer sachgerecht befestigten
Plakette am Kindersitz versehen sein, die
nicht entfernt werden darf.
Kinder mit einer Körpergröße von mehr
als 1,50 m sind in Bezug auf die Rückhal-
tesysteme den Erwachsenen gleichgestellt
und legen die Gurte normal an.
KINDER SICHER BEFÖRDERN
