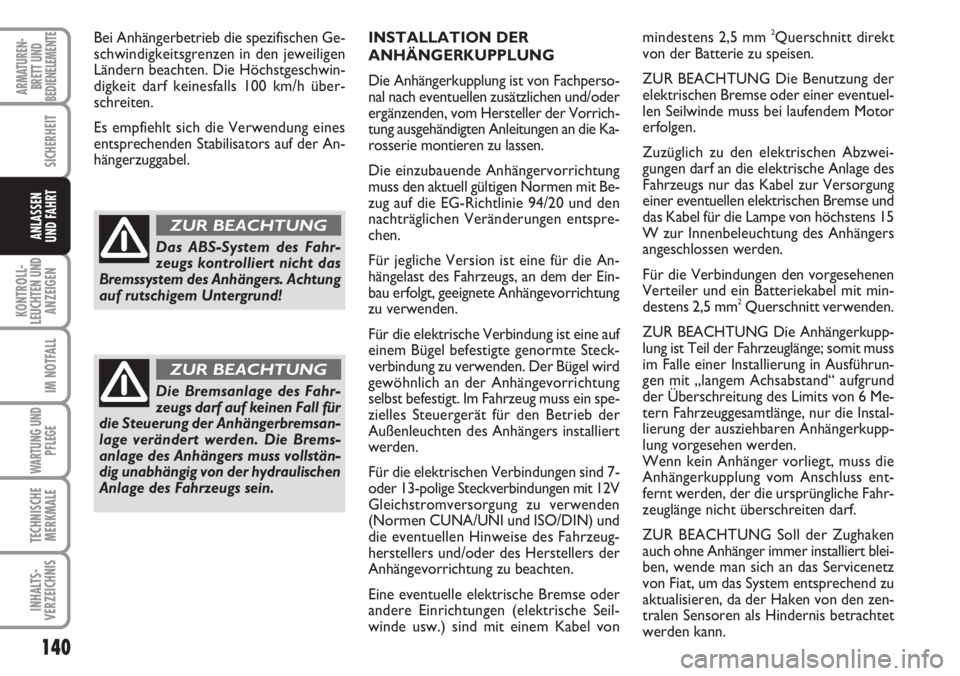

INSTALLATION DER
ANHÄNGERKUPPLUNG
Die Anhängerkupplung ist von Fachperso-
nal nach eventuellen zusätzlichen und/oder
ergänzenden, vom Hersteller der Vorrich-
tung ausgehändigten Anleitungen an die Ka-
rosserie montieren zu lassen.
Die einzubauende Anhängervorrichtung
muss den aktuell gültigen Normen mit Be-
zug auf die EG-Richtlinie 94/20 und den
nachträglichen Veränderungen entspre-
chen.
Für jegliche Version ist eine für die An-
hängelast des Fahrzeugs, an dem der Ein-
bau erfolgt, geeignete Anhängevorrichtung
zu verwenden.
Für die elektrische Verbindung ist eine auf
einem Bügel befestigte genormte Steck-
verbindung zu verwenden. Der Bügel wird
gewöhnlich an der Anhängevorrichtung
selbst befestigt. Im Fahrzeug muss ein spe-
zielles Steuergerät für den Betrieb der
Außenleuchten des Anhängers installiert
werden.
Für die elektrischen Verbindungen sind 7-
oder 13-polige Steckverbindungen mit 12V
Gleichstromversorgung zu verwenden
(Normen CUNA/UNI und ISO/DIN) und
die eventuellen Hinweise des Fahrzeug-
herstellers und/oder des Herstellers der
Anhängevorrichtung zu beachten.
Eine eventuelle elektrische Bremse oder
andere Einrichtungen (elektrische Seil-
winde usw.) sind mit einem Kabel vonmindestens 2,5 mm 2Querschnitt direkt
von der Batterie zu speisen.
ZUR BEACHTUNG Die Benutzung der
elektrischen Bremse oder einer eventuel-
len Seilwinde muss bei laufendem Motor
erfolgen.
Zuzüglich zu den elektrischen Abzwei-
gungen darf an die elektrische Anlage des
Fahrzeugs nur das Kabel zur Versorgung
einer eventuellen elektrischen Bremse und
das Kabel für die Lampe von höchstens 15
W zur Innenbeleuchtung des Anhängers
angeschlossen werden.
Für die Verbindungen den vorgesehenen
Verteiler und ein Batteriekabel mit min-
destens 2,5 mm
2Querschnitt verwenden.
ZUR BEACHTUNG Die Anhängerkupp-
lung ist Teil der Fahrzeuglänge; somit muss
im Falle einer Installierung in Ausführun-
gen mit „langem Achsabstand“ aufgrund
der Überschreitung des Limits von 6 Me-
tern Fahrzeuggesamtlänge, nur die Instal-
lierung der ausziehbaren Anhängerkupp-
lung vorgesehen werden.
Wenn kein Anhänger vorliegt, muss die
Anhängerkupplung vom Anschluss ent-
fernt werden, der die ursprüngliche Fahr-
zeuglänge nicht überschreiten darf.
ZUR BEACHTUNG Soll der Zughaken
auch ohne Anhänger immer installiert blei-
ben, wende man sich an das Servicenetz
von Fiat, um das System entsprechend zu
aktualisieren, da der Haken von den zen-
tralen Sensoren als Hindernis betrachtet
werden kann. Bei Anhängerbetrieb die spezifischen Ge-
schwindigkeitsgrenzen in den jeweiligen
Ländern beachten. Die Höchstgeschwin-
digkeit darf keinesfalls 100 km/h über-
schreiten.
Es empfiehlt sich die Verwendung eines
entsprechenden Stabilisators auf der An-
hängerzuggabel.
Das ABS-System des Fahr-
zeugs kontrolliert nicht das
Bremssystem des Anhängers. Achtung
auf rutschigem Untergrund!
ZUR BEACHTUNG
Die Bremsanlage des Fahr-
zeugs darf auf keinen Fall für
die Steuerung der Anhängerbremsan-
lage verändert werden. Die Brems-
anlage des Anhängers muss vollstän-
dig unabhängig von der hydraulischen
Anlage des Fahrzeugs sein.
ZUR BEACHTUNG
Page 142 of 282
141
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT

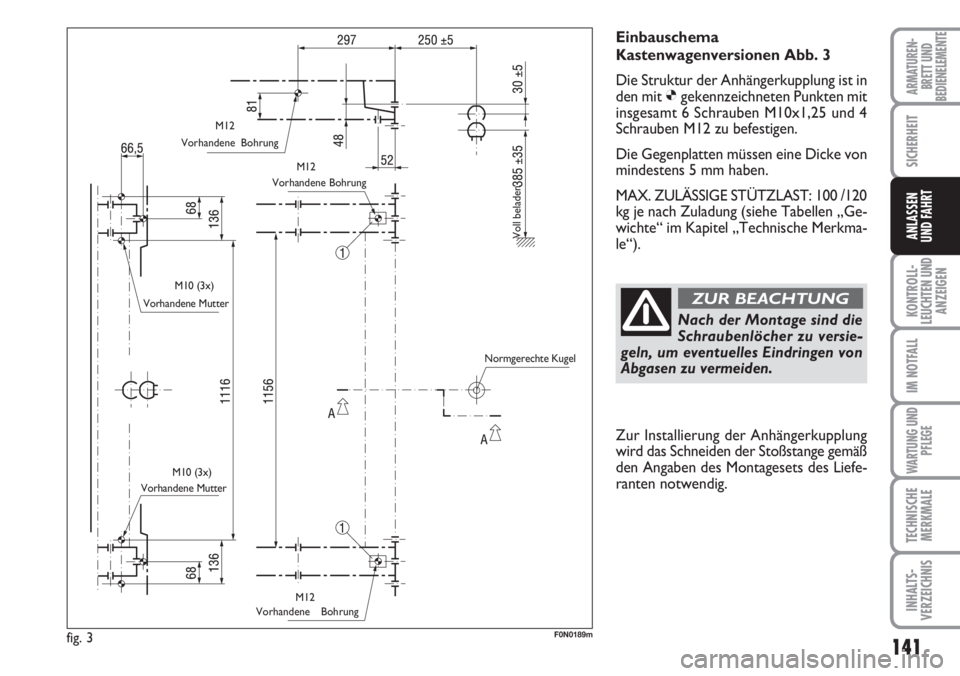

Einbauschema
Kastenwagenversionen Abb. 3
Die Struktur der Anhängerkupplung ist in
den mit Øgekennzeichneten Punkten mit
insgesamt 6 Schrauben M10x1,25 und 4
Schrauben M12 zu befestigen.
Die Gegenplatten müssen eine Dicke von
mindestens 5 mm haben.
MAX. ZULÄSSIGE STÜTZLAST: 100 /120
kg je nach Zuladung (siehe Tabellen „Ge-
wichte“ im Kapitel „Technische Merkma-
le“).
Nach der Montage sind die
Schraubenlöcher zu versie-
geln, um eventuelles Eindringen von
Abgasen zu vermeiden.
ZUR BEACHTUNG
fig. 3F0N0189m
Vorhandene Bohrung
Vorhandene Mutter
Vorhandene MutterVorhandene Bohrung
Vorhandene Bohrung
Voll beladen
Normgerechte Kugel M12
M12
M10 (3x)
M10 (3x)
M12
Zur Installierung der Anhängerkupplung
wird das Schneiden der Stoßstange gemäß
den Angaben des Montagesets des Liefe-
ranten notwendig.
Page 143 of 282
142
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
fig. 4F0N0250m

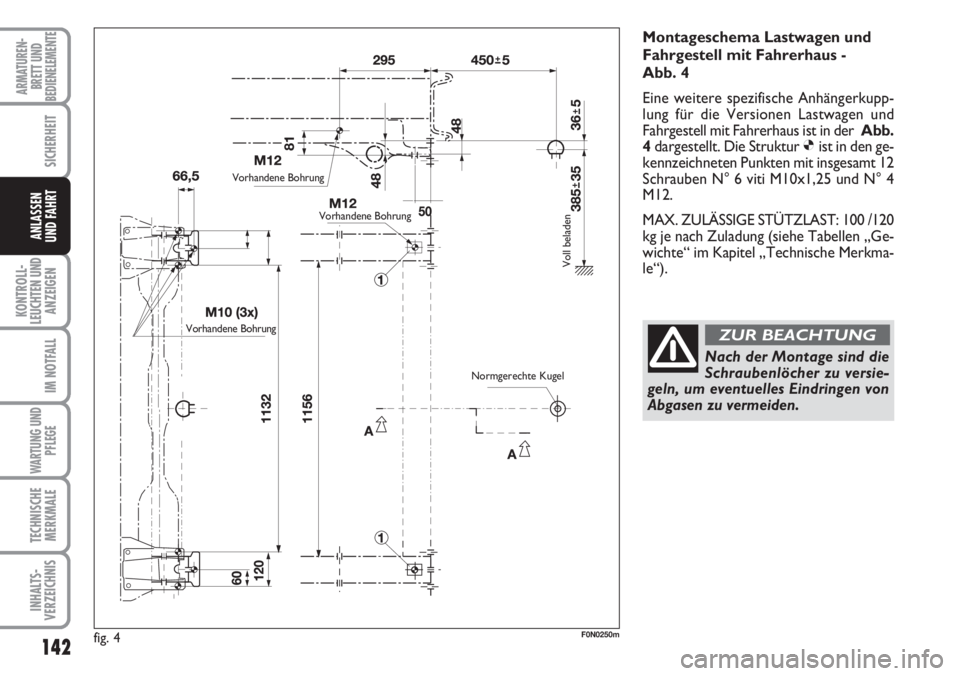

Montageschema Lastwagen und
Fahrgestell mit Fahrerhaus -
Abb. 4
Eine weitere spezifische Anhängerkupp-
lung für die Versionen Lastwagen und
Fahrgestell mit Fahrerhaus ist in der Abb.
4dargestellt. Die Struktur Øist in den ge-
kennzeichneten Punkten mit insgesamt 12
Schrauben N° 6 viti M10x1,25 und N° 4
M12.
MAX. ZULÄSSIGE STÜTZLAST: 100 /120
kg je nach Zuladung (siehe Tabellen „Ge-
wichte“ im Kapitel „Technische Merkma-
le“).
Nach der Montage sind die
Schraubenlöcher zu versie-
geln, um eventuelles Eindringen von
Abgasen zu vermeiden.
ZUR BEACHTUNG
Vorhandene Bohrung
Vorhandene Bohrung
Vorhandene Bohrung
Normgerechte Kugel
Voll beladen
Page 144 of 282
143
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT

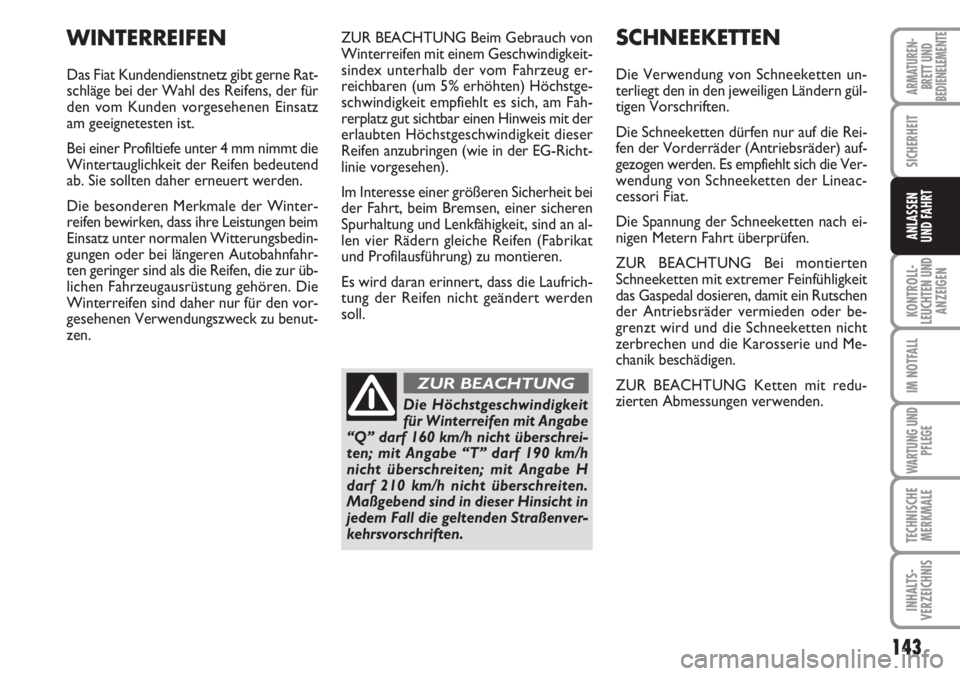

ZUR BEACHTUNG Beim Gebrauch von
Winterreifen mit einem Geschwindigkeit-
sindex unterhalb der vom Fahrzeug er-
reichbaren (um 5% erhöhten) Höchstge-
schwindigkeit empfiehlt es sich, am Fah-
rerplatz gut sichtbar einen Hinweis mit der
erlaubten Höchstgeschwindigkeit dieser
Reifen anzubringen (wie in der EG-Richt-
linie vorgesehen).
Im Interesse einer größeren Sicherheit bei
der Fahrt, beim Bremsen, einer sicheren
Spurhaltung und Lenkfähigkeit, sind an al-
len vier Rädern gleiche Reifen (Fabrikat
und Profilausführung) zu montieren.
Es wird daran erinnert, dass die Laufrich-
tung der Reifen nicht geändert werden
soll.SCHNEEKETTEN
Die Verwendung von Schneeketten un-
terliegt den in den jeweiligen Ländern gül-
tigen Vorschriften.
Die Schneeketten dürfen nur auf die Rei-
fen der Vorderräder (Antriebsräder) auf-
gezogen werden. Es empfiehlt sich die Ver-
wendung von Schneeketten der Lineac-
cessori Fiat.
Die Spannung der Schneeketten nach ei-
nigen Metern Fahrt überprüfen.
ZUR BEACHTUNG Bei montierten
Schneeketten mit extremer Feinfühligkeit
das Gaspedal dosieren, damit ein Rutschen
der Antriebsräder vermieden oder be-
grenzt wird und die Schneeketten nicht
zerbrechen und die Karosserie und Me-
chanik beschädigen.
ZUR BEACHTUNG Ketten mit redu-
zierten Abmessungen verwenden.
WINTERREIFEN
Das Fiat Kundendienstnetz gibt gerne Rat-
schläge bei der Wahl des Reifens, der für
den vom Kunden vorgesehenen Einsatz
am geeignetesten ist.
Bei einer Profiltiefe unter 4 mm nimmt die
Wintertauglichkeit der Reifen bedeutend
ab. Sie sollten daher erneuert werden.
Die besonderen Merkmale der Winter-
reifen bewirken, dass ihre Leistungen beim
Einsatz unter normalen Witterungsbedin-
gungen oder bei längeren Autobahnfahr-
ten geringer sind als die Reifen, die zur üb-
lichen Fahrzeugausrüstung gehören. Die
Winterreifen sind daher nur für den vor-
gesehenen Verwendungszweck zu benut-
zen.
Die Höchstgeschwindigkeit
für Winterreifen mit Angabe
“Q” darf 160 km/h nicht überschrei-
ten; mit Angabe “T” darf 190 km/h
nicht überschreiten; mit Angabe H
darf 210 km/h nicht überschreiten.
Maßgebend sind in dieser Hinsicht in
jedem Fall die geltenden Straßenver-
kehrsvorschriften.
ZUR BEACHTUNG
Page 145 of 282
144
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT

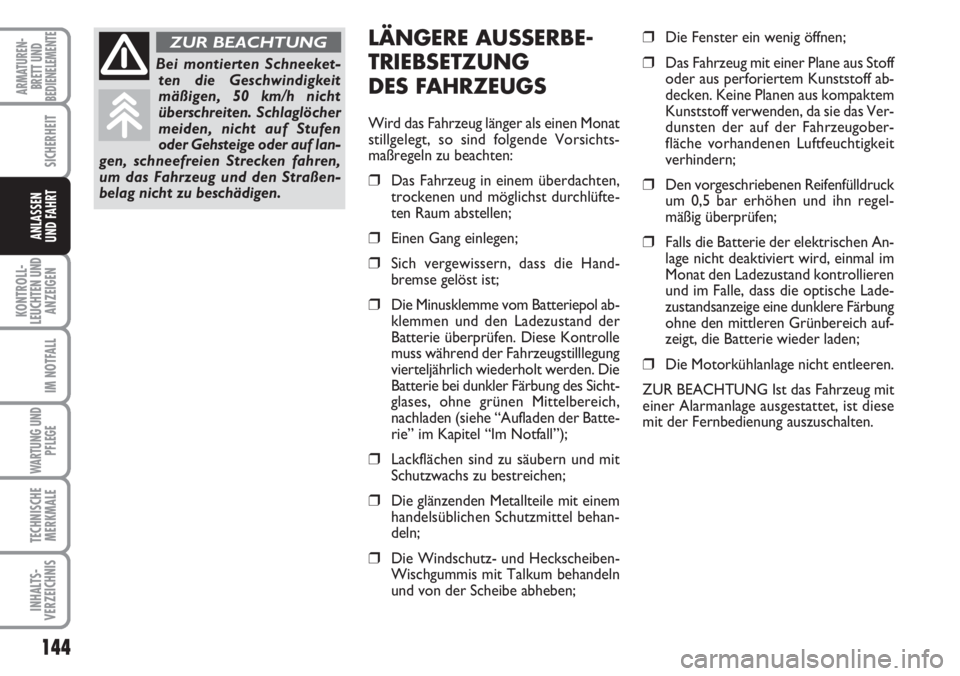

LÄNGERE AUSSERBE-
TRIEBSETZUNG
DES FAHRZEUGS
Wird das Fahrzeug länger als einen Monat
stillgelegt, so sind folgende Vorsichts-
maßregeln zu beachten:
❒Das Fahrzeug in einem überdachten,
trockenen und möglichst durchlüfte-
ten Raum abstellen;
❒Einen Gang einlegen;
❒Sich vergewissern, dass die Hand-
bremse gelöst ist;
❒Die Minusklemme vom Batteriepol ab-
klemmen und den Ladezustand der
Batterie überprüfen. Diese Kontrolle
muss während der Fahrzeugstilllegung
vierteljährlich wiederholt werden. Die
Batterie bei dunkler Färbung des Sicht-
glases, ohne grünen Mittelbereich,
nachladen (siehe “Aufladen der Batte-
rie” im Kapitel “Im Notfall”);
❒Lackflächen sind zu säubern und mit
Schutzwachs zu bestreichen;
❒Die glänzenden Metallteile mit einem
handelsüblichen Schutzmittel behan-
deln;
❒Die Windschutz- und Heckscheiben-
Wischgummis mit Talkum behandeln
und von der Scheibe abheben;
❒Die Fenster ein wenig öffnen;
❒Das Fahrzeug mit einer Plane aus Stoff
oder aus perforiertem Kunststoff ab-
decken. Keine Planen aus kompaktem
Kunststoff verwenden, da sie das Ver-
dunsten der auf der Fahrzeugober-
fläche vorhandenen Luftfeuchtigkeit
verhindern;
❒Den vorgeschriebenen Reifenfülldruck
um 0,5 bar erhöhen und ihn regel-
mäßig überprüfen;
❒Falls die Batterie der elektrischen An-
lage nicht deaktiviert wird, einmal im
Monat den Ladezustand kontrollieren
und im Falle, dass die optische Lade-
zustandsanzeige eine dunklere Färbung
ohne den mittleren Grünbereich auf-
zeigt, die Batterie wieder laden;
❒Die Motorkühlanlage nicht entleeren.
ZUR BEACHTUNG Ist das Fahrzeug mit
einer Alarmanlage ausgestattet, ist diese
mit der Fernbedienung auszuschalten.
Bei montierten Schneeket-
ten die Geschwindigkeit
mäßigen, 50 km/h nicht
überschreiten. Schlaglöcher
meiden, nicht auf Stufen
oder Gehsteige oder auf lan-
gen, schneefreien Strecken fahren,
um das Fahrzeug und den Straßen-
belag nicht zu beschädigen.
ZUR BEACHTUNG
Page 146 of 282
145
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN

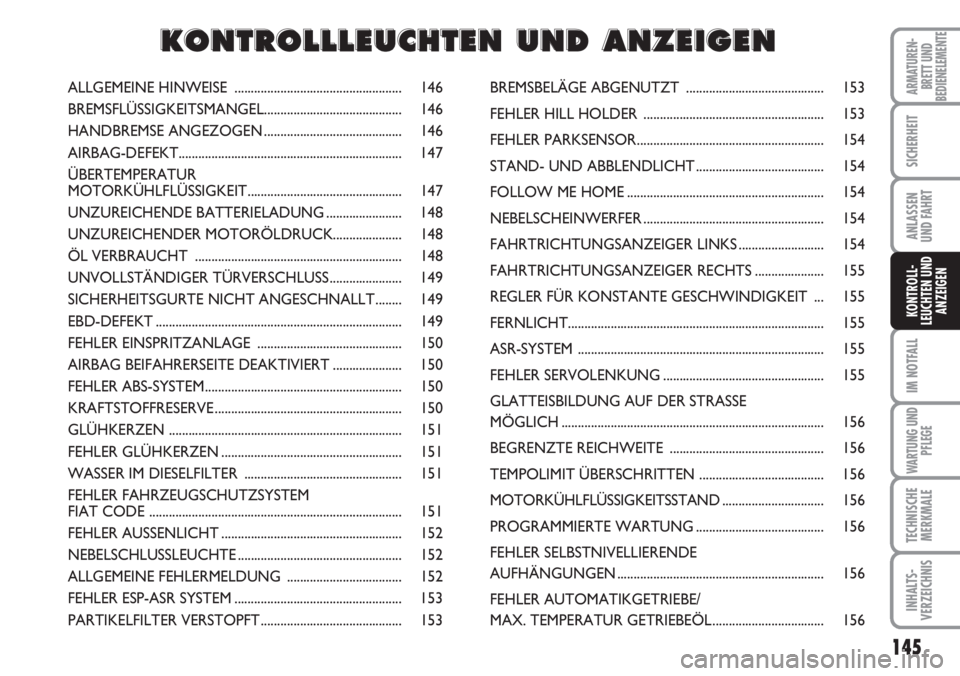

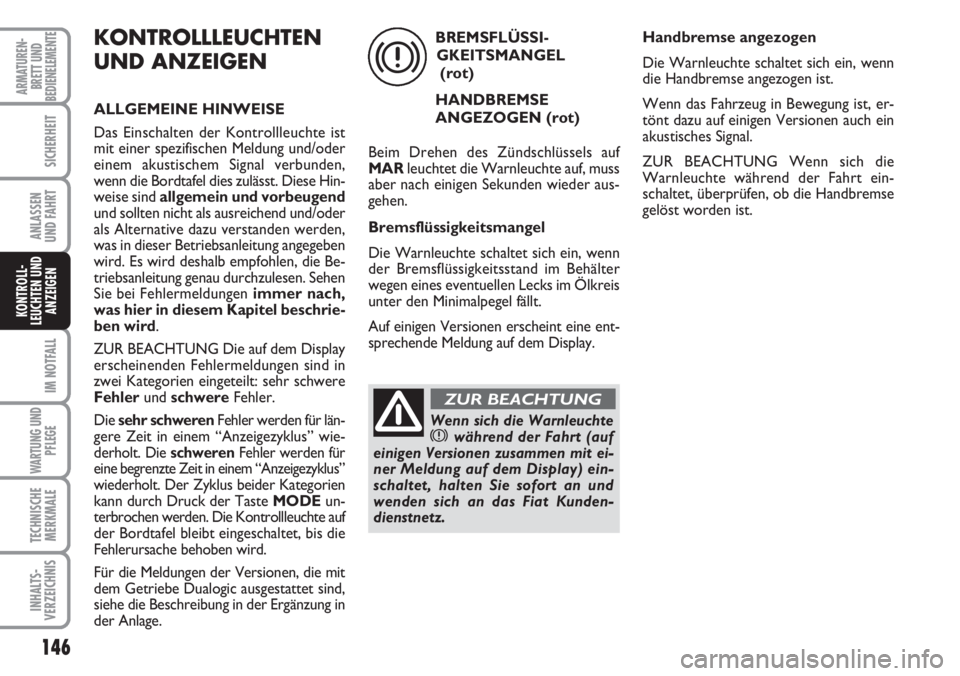

ALLGEMEINE HINWEISE ................................................... 146
BREMSFLÜSSIGKEITSMANGEL.......................................... 146
HANDBREMSE ANGEZOGEN .......................................... 146

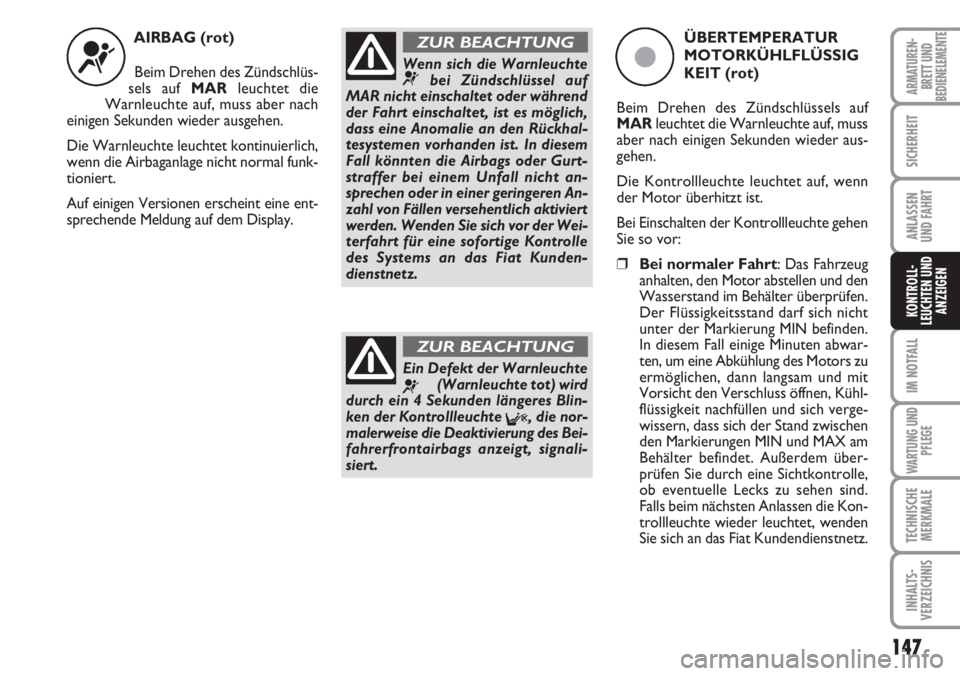

AIRBAG-DEFEKT.................................................................... 147
ÜBERTEMPERATUR
MOTORKÜHLFLÜSSIGKEIT............................................... 147

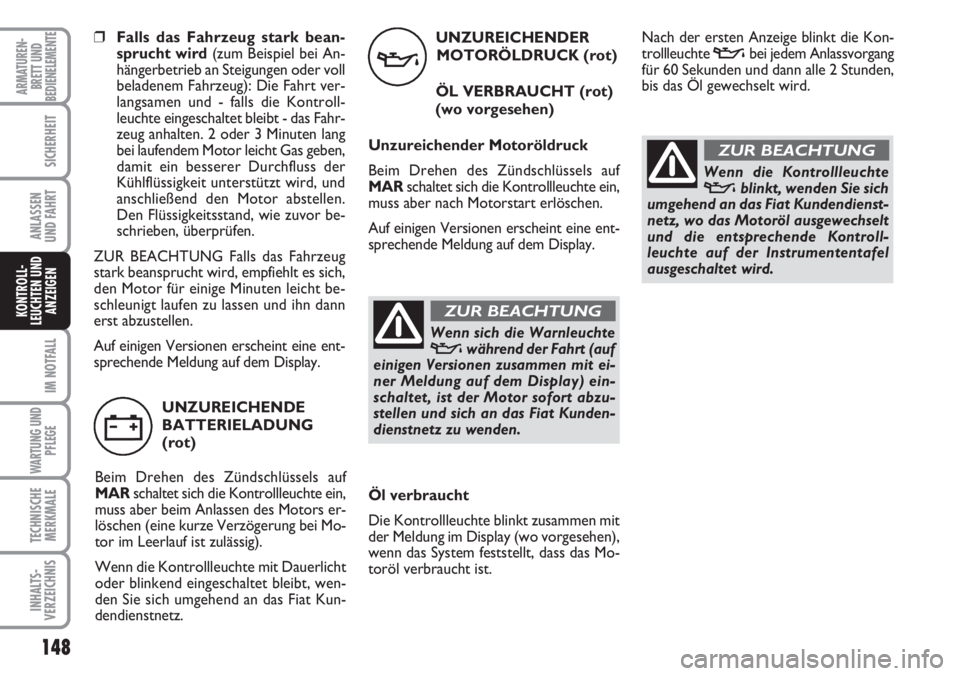

UNZUREICHENDE BATTERIELADUNG ....................... 148
UNZUREICHENDER MOTORÖLDRUCK..................... 148
ÖL VERBRAUCHT ............................................................... 148

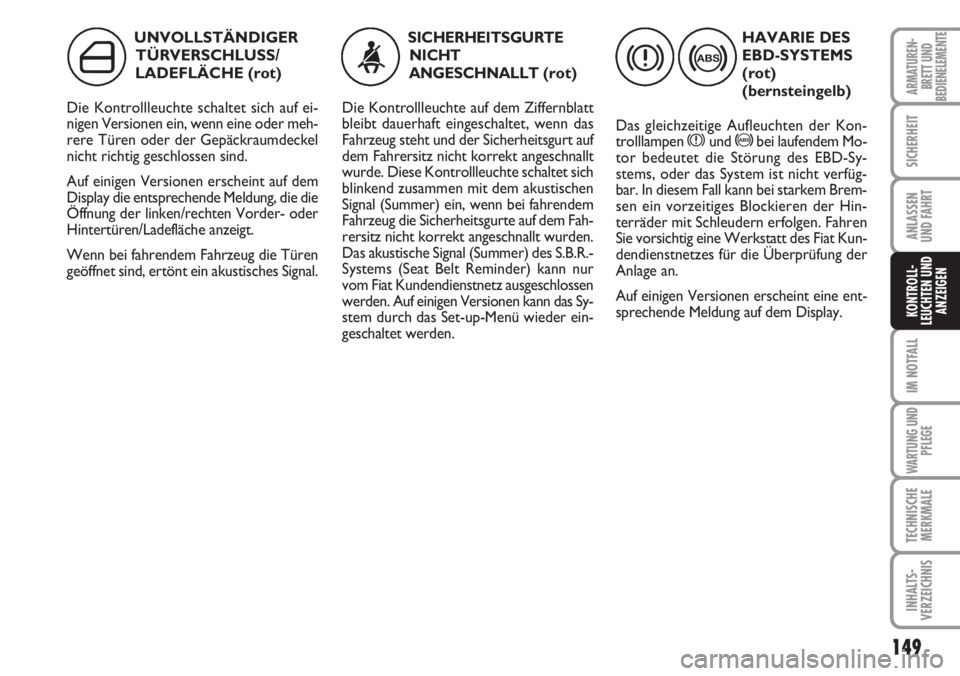

UNVOLLSTÄNDIGER TÜRVERSCHLUSS ...................... 149
SICHERHEITSGURTE NICHT ANGESCHNALLT ........ 149
EBD-DEFEKT ........................................................................... 149
FEHLER EINSPRITZANLAGE ............................................ 150
AIRBAG BEIFAHRERSEITE DEAKTIVIERT ..................... 150
FEHLER ABS-SYSTEM............................................................ 150
KRAFTSTOFFRESERVE ......................................................... 150
GLÜHKERZEN ....................................................................... 151
FEHLER GLÜHKERZEN ....................................................... 151
WASSER IM DIESELFILTER ................................................ 151
FEHLER FAHRZEUGSCHUTZSYSTEM
FIAT CODE ............................................................................. 151
FEHLER AUSSENLICHT ....................................................... 152
NEBELSCHLUSSLEUCHTE .................................................. 152
ALLGEMEINE FEHLERMELDUNG ................................... 152
FEHLER ESP-ASR SYSTEM ................................................... 153
PARTIKELFILTER VERSTOPFT........................................... 153BREMSBELÄGE ABGENUTZT .......................................... 153
FEHLER HILL HOLDER ....................................................... 153
FEHLER PARKSENSOR......................................................... 154
STAND- UND ABBLENDLICHT ....................................... 154
FOLLOW ME HOME ............................................................ 154
NEBELSCHEINWERFER ....................................................... 154
FAHRTRICHTUNGSANZEIGER LINKS .......................... 154
FAHRTRICHTUNGSANZEIGER RECHTS ..................... 155
REGLER FÜR KONSTANTE GESCHWINDIGKEIT ... 155
FERNLICHT.............................................................................. 155
ASR-SYSTEM ........................................................................... 155
FEHLER SERVOLENKUNG ................................................. 155
GLATTEISBILDUNG AUF DER STRASSE
MÖGLICH ................................................................................ 156
BEGRENZTE REICHWEITE ............................................... 156
TEMPOLIMIT ÜBERSCHRITTEN ...................................... 156
MOTORKÜHLFLÜSSIGKEITSSTAND............................... 156
PROGRAMMIERTE WARTUNG ....................................... 156
FEHLER SELBSTNIVELLIERENDE
AUFHÄNGUNGEN ............................................................... 156
FEHLER AUTOMATIKGETRIEBE/
MAX. TEMPERATUR GETRIEBEÖL.................................. 156
K K
O O
N N
T T
R R
O O
L L
L L
L L
E E
U U
C C
H H
T T
E E
N N
U U
N N
D D
A A
N N
Z Z
E E
I I
G G
E E
N N
Page 147 of 282
146
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
KONTROLLLEUCHTEN
UND ANZEIGEN
ALLGEMEINE HINWEISE
Das Einschalten der Kontrollleuchte ist
mit einer spezifischen Meldung und/oder
einem akustischem Signal verbunden,
wenn die Bordtafel dies zulässt. Diese Hin-
weise sind allgemein und vorbeugend
und sollten nicht als ausreichend und/oder
als Alternative dazu verstanden werden,
was in dieser Betriebsanleitung angegeben
wird. Es wird deshalb empfohlen, die Be-
triebsanleitung genau durchzulesen. Sehen
Sie bei Fehlermeldungen immer nach,
was hier in diesem Kapitel beschrie-
ben wird.
ZUR BEACHTUNG Die auf dem Display
erscheinenden Fehlermeldungen sind in
zwei Kategorien eingeteilt: sehr schwere
Fehlerund schwereFehler.
Die sehr schwerenFehler werden für län-
gere Zeit in einem “Anzeigezyklus” wie-
derholt.
Die schwerenFehler werden für
eine begrenzte Zeit in einem “Anzeigezyklus”
wiederholt.
Der Zyklus beider Kategorien
kann durch Druck der Taste MODE un-
terbrochen werden. Die Kontrollleuchte auf
der Bordtafel bleibt eingeschaltet, bis die
Fehlerursache behoben wird.
Für die Meldungen der Versionen, die mit
dem Getriebe Dualogic ausgestattet sind,
siehe die Beschreibung in der Ergänzung in
der Anlage.BREMSFLÜSSI-
GKEITSMANGEL
(rot)
HANDBREMSE
ANGEZOGEN (rot)
Beim Drehen des Zündschlüssels auf
MARleuchtet die Warnleuchte auf, muss
aber nach einigen Sekunden wieder aus-
gehen.
Bremsflüssigkeitsmangel
Die Warnleuchte schaltet sich ein, wenn
der Bremsflüssigkeitsstand im Behälter
wegen eines eventuellen Lecks im Ölkreis
unter den Minimalpegel fällt.
Auf einigen Versionen erscheint eine ent-
sprechende Meldung auf dem Display.
x
Wenn sich die Warnleuchtexwährend der Fahrt (auf
einigen Versionen zusammen mit ei-
ner Meldung auf dem Display) ein-
schaltet, halten Sie sofort an und
wenden sich an das Fiat Kunden-
dienstnetz.
ZUR BEACHTUNG
Handbremse angezogen
Die Warnleuchte schaltet sich ein, wenn
die Handbremse angezogen ist.
Wenn das Fahrzeug in Bewegung ist, er-
tönt dazu auf einigen Versionen auch ein
akustisches Signal.
ZUR BEACHTUNG Wenn sich die
Warnleuchte während der Fahrt ein-
schaltet, überprüfen, ob die Handbremse
gelöst worden ist.
Page 148 of 282
147
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
AIRBAG (rot)
Beim Drehen des Zündschlüs-
sels auf MARleuchtet die
Warnleuchte auf, muss aber nach
einigen Sekunden wieder ausgehen.
Die Warnleuchte leuchtet kontinuierlich,
wenn die Airbaganlage nicht normal funk-
tioniert.
Auf einigen Versionen erscheint eine ent-
sprechende Meldung auf dem Display.
¬Wenn sich die Warnleuchte¬bei Zündschlüssel auf
MAR nicht einschaltet oder während
der Fahrt einschaltet, ist es möglich,
dass eine Anomalie an den Rückhal-
tesystemen vorhanden ist. In diesem
Fall könnten die Airbags oder Gurt-
straffer bei einem Unfall nicht an-
sprechen oder in einer geringeren An-
zahl von Fällen versehentlich aktiviert
werden. Wenden Sie sich vor der Wei-
terfahrt für eine sofortige Kontrolle
des Systems an das Fiat Kunden-
dienstnetz.
ZUR BEACHTUNG
Ein Defekt der Warnleuchte
¬(Warnleuchte tot) wird
durch ein 4 Sekunden längeres Blin-
ken der Kontrollleuchte
F, die nor-
malerweise die Deaktivierung des Bei-
fahrerfrontairbags anzeigt, signali-
siert.
ZUR BEACHTUNG
ÜBERTEMPERATUR
MOTORKÜHLFLÜSSIG
KEIT (rot)
Beim Drehen des Zündschlüssels auf
MARleuchtet die Warnleuchte auf, muss
aber nach einigen Sekunden wieder aus-
gehen.
Die Kontrollleuchte leuchtet auf, wenn
der Motor überhitzt ist.
Bei Einschalten der Kontrollleuchte gehen
Sie so vor:
❒Bei normaler Fahrt: Das Fahrzeug
anhalten, den Motor abstellen und den
Wasserstand im Behälter überprüfen.
Der Flüssigkeitsstand darf sich nicht
unter der Markierung MIN befinden.
In diesem Fall einige Minuten abwar-
ten, um eine Abkühlung des Motors zu
ermöglichen, dann langsam und mit
Vorsicht den Verschluss öffnen, Kühl-
flüssigkeit nachfüllen und sich verge-
wissern, dass sich der Stand zwischen
den Markierungen MIN und MAX am
Behälter befindet. Außerdem über-
prüfen Sie durch eine Sichtkontrolle,
ob eventuelle Lecks zu sehen sind.
Falls beim nächsten Anlassen die Kon-
trollleuchte wieder leuchtet, wenden
Sie sich an das Fiat Kundendienstnetz.
ç
Page 149 of 282
UNZUREICHENDER
MOTORÖLDRUCK (rot)
ÖL VERBRAUCHT (rot)
(wo vorgesehen)
Unzureichender Motoröldruck
Beim Drehen des Zündschlüssels auf
MARschaltet sich die Kontrollleuchte ein,
muss aber nach Motorstart erlöschen.
Auf einigen Versionen erscheint eine ent-
sprechende Meldung auf dem Display.
v
Wenn sich die Warnleuchtevwährend der Fahrt (auf
einigen Versionen zusammen mit ei-
ner Meldung auf dem Display) ein-
schaltet, ist der Motor sofort abzu-
stellen und sich an das Fiat Kunden-
dienstnetz zu wenden.
ZUR BEACHTUNG
148
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
❒Falls das Fahrzeug stark bean-
sprucht wird(zum Beispiel bei An-
hängerbetrieb an Steigungen oder voll
beladenem Fahrzeug): Die Fahrt ver-
langsamen und - falls die Kontroll-
leuchte eingeschaltet bleibt - das Fahr-
zeug anhalten. 2 oder 3 Minuten lang
bei laufendem Motor leicht Gas geben,
damit ein besserer Durchfluss der
Kühlflüssigkeit unterstützt wird, und
anschließend den Motor abstellen.
Den Flüssigkeitsstand, wie zuvor be-
schrieben, überprüfen.
ZUR BEACHTUNG Falls das Fahrzeug
stark beansprucht wird, empfiehlt es sich,
den Motor für einige Minuten leicht be-
schleunigt laufen zu lassen und ihn dann
erst abzustellen.
Auf einigen Versionen erscheint eine ent-
sprechende Meldung auf dem Display.
UNZUREICHENDE
BATTERIELADUNG
(rot)
Beim Drehen des Zündschlüssels auf
MARschaltet sich die Kontrollleuchte ein,
muss aber beim Anlassen des Motors er-
löschen (eine kurze Verzögerung bei Mo-
tor im Leerlauf ist zulässig).
Wenn die Kontrollleuchte mit Dauerlicht
oder blinkend eingeschaltet bleibt, wen-
den Sie sich umgehend an das Fiat Kun-
dendienstnetz.
w
Öl verbraucht
Die Kontrollleuchte blinkt zusammen mit
der Meldung im Display (wo vorgesehen),
wenn das System feststellt, dass das Mo-
toröl verbraucht ist.Nach der ersten Anzeige blinkt die Kon-
trollleuchte
vbei jedem Anlassvorgang
für 60 Sekunden und dann alle 2 Stunden,
bis das Öl gewechselt wird.
Wenn die Kontrollleuchtevblinkt, wenden Sie sich
umgehend an das Fiat Kundendienst-
netz, wo das Motoröl ausgewechselt
und die entsprechende Kontroll-
leuchte auf der Instrumententafel
ausgeschaltet wird.
ZUR BEACHTUNG
Page 150 of 282
149
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
UNVOLLSTÄNDIGER
TÜRVERSCHLUSS/
LADEFLÄCHE (rot)
Die Kontrollleuchte schaltet sich auf ei-
nigen Versionen ein, wenn eine oder meh-
rere Türen oder der Gepäckraumdeckel
nicht richtig geschlossen sind.
Auf einigen Versionen erscheint auf dem
Display die entsprechende Meldung, die die
Öffnung der linken/rechten Vorder- oder
Hintertüren/Ladefläche anzeigt.
Wenn bei fahrendem Fahrzeug die Türen
geöffnet sind, ertönt ein akustisches Signal.
´
HAVARIE DES
EBD-SYSTEMS
(rot)
(bernsteingelb)
Das gleichzeitige Aufleuchten der Kon-
trolllampen
xund >bei laufendem Mo-
tor bedeutet die Störung des EBD-Sy-
stems, oder das System ist nicht verfüg-
bar. In diesem Fall kann bei starkem Brem-
sen ein vorzeitiges Blockieren der Hin-
terräder mit Schleudern erfolgen. Fahren
Sie vorsichtig eine Werkstatt des Fiat Kun-
dendienstnetzes für die Überprüfung der
Anlage an.
Auf einigen Versionen erscheint eine ent-
sprechende Meldung auf dem Display.
x>
SICHERHEITSGURTE
NICHT
ANGESCHNALLT
(rot)
Die Kontrollleuchte auf dem Ziffernblatt
bleibt dauerhaft eingeschaltet, wenn das
Fahrzeug steht und der Sicherheitsgurt auf
dem Fahrersitz nicht korrekt angeschnallt
wurde. Diese Kontrollleuchte schaltet sich
blinkend zusammen mit dem akustischen
Signal (Summer) ein, wenn bei fahrendem
Fahrzeug die Sicherheitsgurte auf dem Fah-
rersitz nicht korrekt angeschnallt wurden.
Das akustische Signal (Summer) des S.B.R.-
Systems (Seat Belt Reminder) kann nur
vom Fiat Kundendienstnetz ausgeschlossen
werden. Auf einigen Versionen kann das Sy-
stem durch das Set-up-Menü wieder ein-
geschaltet werden.<
