FIAT DUCATO 2007 Libretto Uso Manutenzione (in Italian)
Manufacturer: FIAT, Model Year: 2007, Model line: DUCATO, Model: FIAT DUCATO 2007Pages: 282, PDF Dimensioni: 4.41 MB
Page 11 of 282

10
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

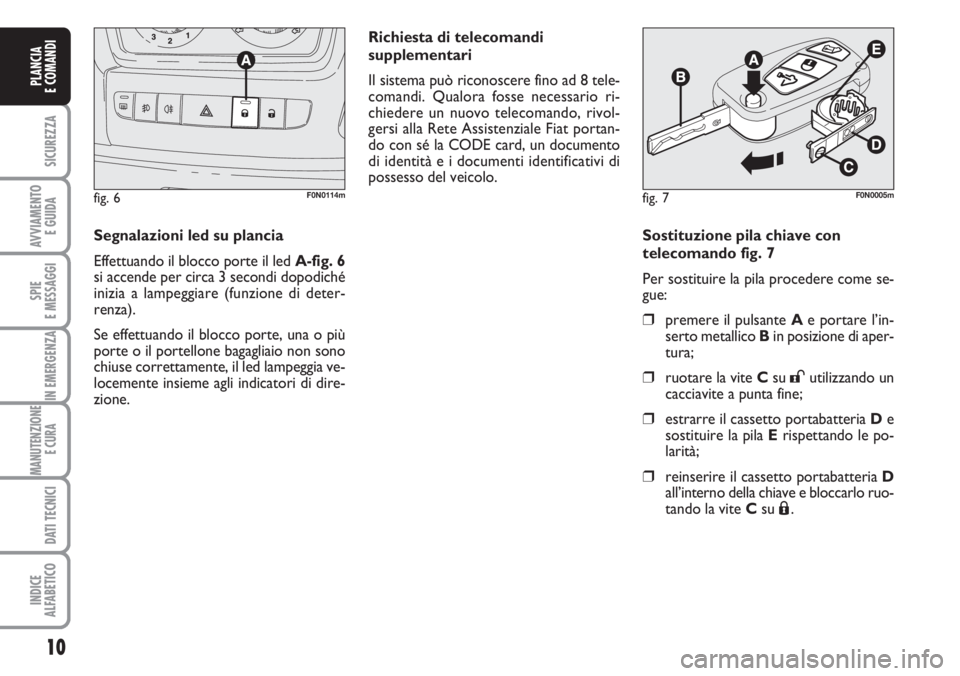

Sostituzione pila chiave con
telecomando fig. 7
Per sostituire la pila procedere come se-
gue:
❒premere il pulsante Ae portare l’in-
serto metallico Bin posizione di aper-
tura;
❒ruotare la vite Csu :utilizzando un
cacciavite a punta fine;
❒estrarre il cassetto portabatteria De
sostituire la pila Erispettando le po-
larità;
❒reinserire il cassetto portabatteria D
all’interno della chiave e bloccarlo ruo-
tando la vite Csu
Á.
fig. 7F0N0005m
Richiesta di telecomandi
supplementari
Il sistema può riconoscere fino ad 8 tele-
comandi. Qualora fosse necessario ri-
chiedere un nuovo telecomando, rivol-
gersi alla Rete Assistenziale Fiat portan-
do con sé la CODE card, un documento
di identità e i documenti identificativi di
possesso del veicolo.
Segnalazioni led su plancia
Effettuando il blocco porte il led A-fig. 6
si accende per circa 3 secondi dopodiché
inizia a lampeggiare (funzione di deter-
renza).
Se effettuando il blocco porte, una o più
porte o il portellone bagagliaio non sono
chiuse correttamente, il led lampeggia ve-
locemente insieme agli indicatori di dire-
zione.
fig. 6F0N0114m
Page 12 of 282

11
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

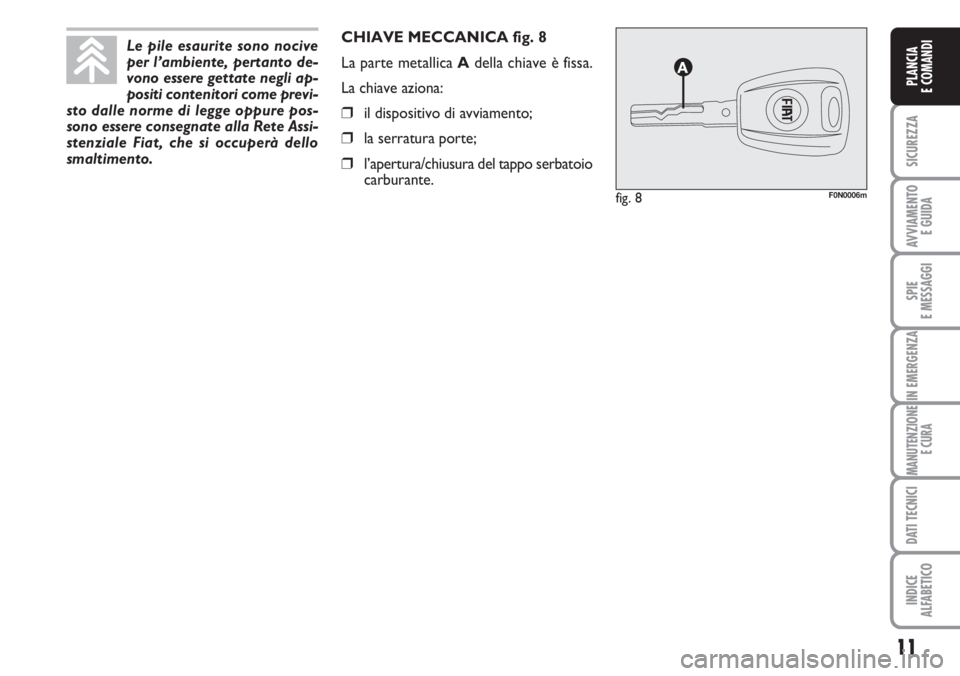

CHIAVE MECCANICA fig. 8
La parte metallica Adella chiave è fissa.
La chiave aziona:
❒il dispositivo di avviamento;
❒la serratura porte;
❒l’apertura/chiusura del tappo serbatoio
carburante.
fig. 8F0N0006m
Le pile esaurite sono nocive
per l’ambiente, pertanto de-
vono essere gettate negli ap-
positi contenitori come previ-
sto dalle norme di legge oppure pos-
sono essere consegnate alla Rete Assi-
stenziale Fiat, che si occuperà dello
smaltimento.
Page 13 of 282

12
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

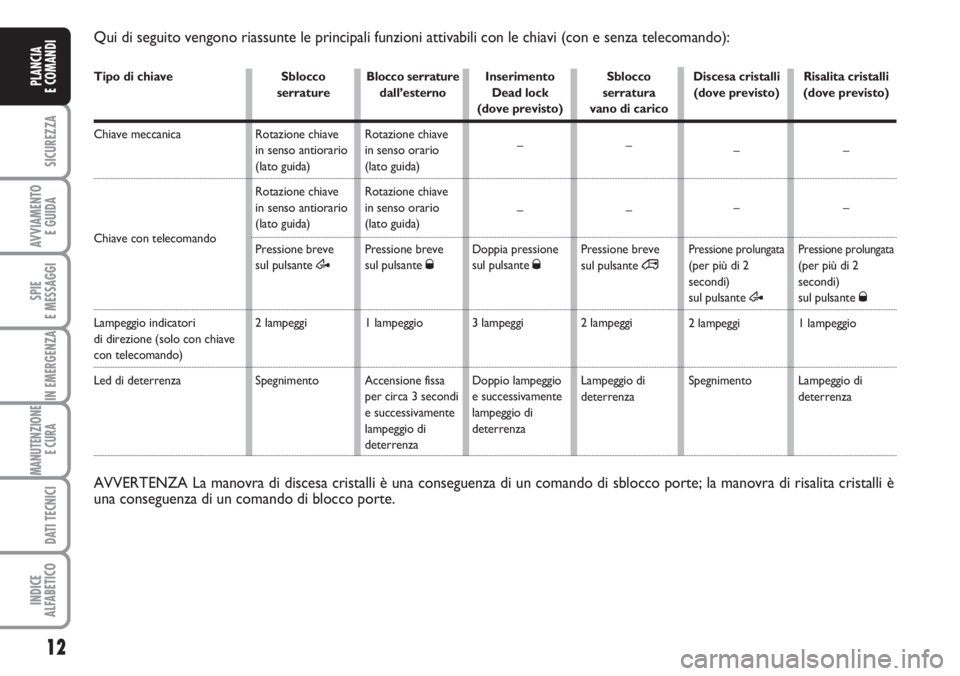

Qui di seguito vengono riassunte le principali funzioni attivabili con le chiavi (con e senza telecomando):
Tipo di chiave
Chiave meccanica
Chiave con telecomando
Lampeggio indicatori
di direzione (solo con chiave
con telecomando)
Led di deterrenza
Sblocco
serrature
Rotazione chiave
in senso antiorario
(lato guida)
Rotazione chiave
in senso antiorario
(lato guida)
Pressione breve
sul pulsante
Æ
2 lampeggi
SpegnimentoBlocco serrature
dall’esterno
Rotazione chiave
in senso orario
(lato guida)
Rotazione chiave
in senso orario
(lato guida)
Pressione breve
sul pulsante
Ø
1 lampeggio
Accensione fissa
per circa 3 secondi
e successivamente
lampeggio di
deterrenzaInserimento
Dead lock
(dove previsto)
–
–
Doppia pressione
sul pulsante
Ø
3 lampeggi
Doppio lampeggio
e successivamente
lampeggio di
deterrenzaSblocco
serratura
vano di carico
–
–
Pressione breve
sul pulsante
∞
2 lampeggi
Lampeggio di
deterrenza
AVVERTENZA La manovra di discesa cristalli è una conseguenza di un comando di sblocco porte; la manovra di risalita cristalli è
una conseguenza di un comando di blocco porte.
Risalita cristalli
(dove previsto)
–
–
Pressione prolungata(per più di 2
secondi)
sul pulsante
Ø
1 lampeggio
Lampeggio di
deterrenza Discesa cristalli
(dove previsto)
–
–
Pressione prolungata(per più di 2
secondi)
sul pulsante
Æ
2 lampeggi
Spegnimento
Page 14 of 282

13
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

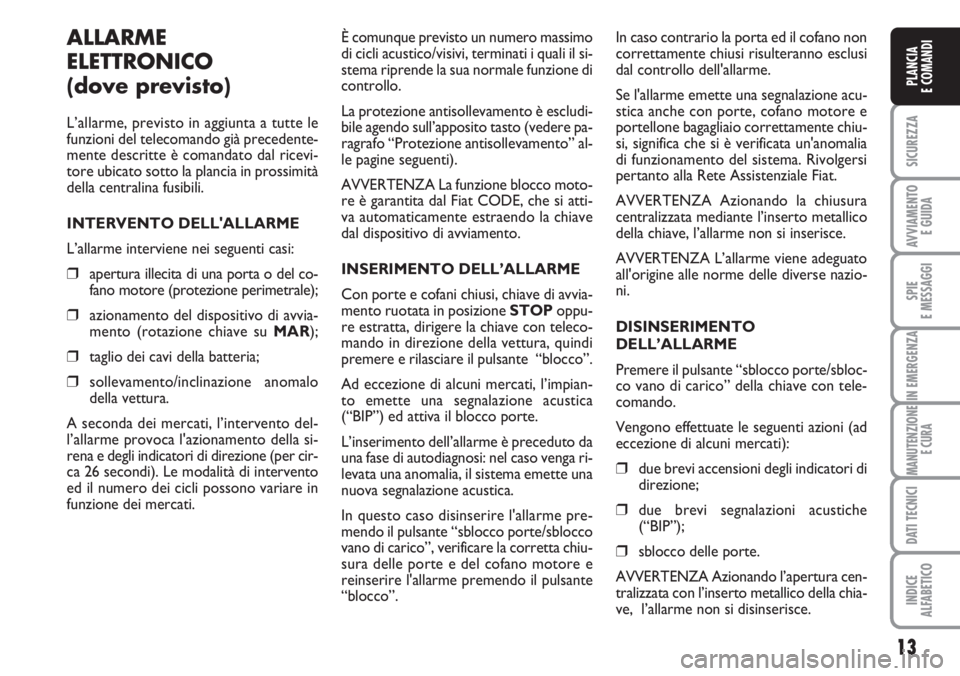

ALLARME
ELETTRONICO
(dove previsto)
L’allarme, previsto in aggiunta a tutte le
funzioni del telecomando già precedente-
mente descritte è comandato dal ricevi-
tore ubicato sotto la plancia in prossimità
della centralina fusibili.
INTERVENTO DELL'ALLARME
L’allarme interviene nei seguenti casi:
❒apertura illecita di una porta o del co-
fano motore (protezione perimetrale);
❒azionamento del dispositivo di avvia-
mento (rotazione chiave su MAR);
❒taglio dei cavi della batteria;
❒sollevamento/inclinazione anomalo
della vettura.
A seconda dei mercati, l’intervento del-
l’allarme provoca l'azionamento della si-
rena e degli indicatori di direzione (per cir-
ca 26 secondi). Le modalità di intervento
ed il numero dei cicli possono variare in
funzione dei mercati.È comunque previsto un numero massimo
di cicli acustico/visivi, terminati i quali il si-
stema riprende la sua normale funzione di
controllo.
La protezione antisollevamento è escludi-
bile agendo sull’apposito tasto (vedere pa-
ragrafo “Protezione antisollevamento” al-
le pagine seguenti).
AVVERTENZA La funzione blocco moto-
re è garantita dal Fiat CODE, che si atti-
va automaticamente estraendo la chiave
dal dispositivo di avviamento.
INSERIMENTO DELL’ALLARME
Con porte e cofani chiusi, chiave di avvia-
mento ruotata in posizione STOPoppu-
re estratta, dirigere la chiave con teleco-
mando in direzione della vettura, quindi
premere e rilasciare il pulsante “blocco”.
Ad eccezione di alcuni mercati, l’impian-
to emette una segnalazione acustica
(“BIP”) ed attiva il blocco porte.
L’inserimento dell’allarme è preceduto da
una fase di autodiagnosi: nel caso venga ri-
levata una anomalia, il sistema emette una
nuova segnalazione acustica.
In questo caso disinserire l'allarme pre-
mendo il pulsante “sblocco porte/sblocco
vano di carico”, verificare la corretta chiu-
sura delle porte e del cofano motore e
reinserire l'allarme premendo il pulsante
“blocco”.In caso contrario la porta ed il cofano non
correttamente chiusi risulteranno esclusi
dal controllo dell'allarme.
Se l'allarme emette una segnalazione acu-
stica anche con porte, cofano motore e
portellone bagagliaio correttamente chiu-
si, significa che si è verificata un'anomalia
di funzionamento del sistema. Rivolgersi
pertanto alla Rete Assistenziale Fiat.
AVVERTENZA Azionando la chiusura
centralizzata mediante l’inserto metallico
della chiave, l’allarme non si inserisce.
AVVERTENZA L’allarme viene adeguato
all'origine alle norme delle diverse nazio-
ni.
DISINSERIMENTO
DELL’ALLARME
Premere il pulsante “sblocco porte/sbloc-
co vano di carico” della chiave con tele-
comando.
Vengono effettuate le seguenti azioni (ad
eccezione di alcuni mercati):
❒due brevi accensioni degli indicatori di
direzione;
❒due brevi segnalazioni acustiche
(“BIP”);
❒sblocco delle porte.
AVVERTENZA Azionando l’apertura cen-
tralizzata con l’inserto metallico della chia-
ve, l’allarme non si disinserisce.
Page 15 of 282

14
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

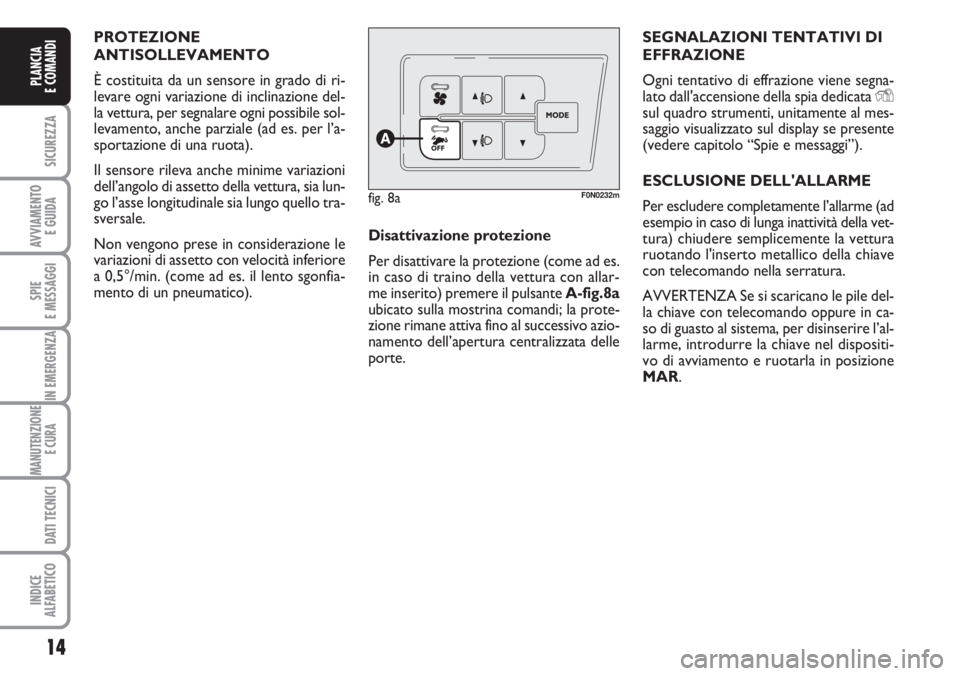

PROTEZIONE
ANTISOLLEVAMENTO
È costituita da un sensore in grado di ri-
levare ogni variazione di inclinazione del-
la vettura, per segnalare ogni possibile sol-
levamento, anche parziale (ad es. per l’a-
sportazione di una ruota).
Il sensore rileva anche minime variazioni
dell’angolo di assetto della vettura, sia lun-
go l’asse longitudinale sia lungo quello tra-
sversale.
Non vengono prese in considerazione le
variazioni di assetto con velocità inferiore
a 0,5°/min. (come ad es. il lento sgonfia-
mento di un pneumatico).Disattivazione protezione
Per disattivare la protezione (come ad es.
in caso di traino della vettura con allar-
me inserito) premere il pulsante A-fig.8a
ubicato sulla mostrina comandi; la prote-
zione rimane attiva fino al successivo azio-
namento dell’apertura centralizzata delle
porte.SEGNALAZIONI TENTATIVI DI
EFFRAZIONE
Ogni tentativo di effrazione viene segna-
lato dall'accensione della spia dedicata
Ysul quadro strumenti, unitamente al mes-
saggio visualizzato sul display se presente
(vedere capitolo “Spie e messaggi”).
ESCLUSIONE DELL'ALLARME
Per escludere completamente l’allarme (ad
esempio in caso di lunga inattività della vet-
tura) chiudere semplicemente la vettura
ruotando l'inserto metallico della chiave
con telecomando nella serratura.
AVVERTENZA Se si scaricano le pile del-
la chiave con telecomando oppure in ca-
so di guasto al sistema, per disinserire l’al-
larme, introdurre la chiave nel dispositi-
vo di avviamento e ruotarla in posizione
MAR.
fig. 8aF0N0232m
Page 16 of 282

15
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

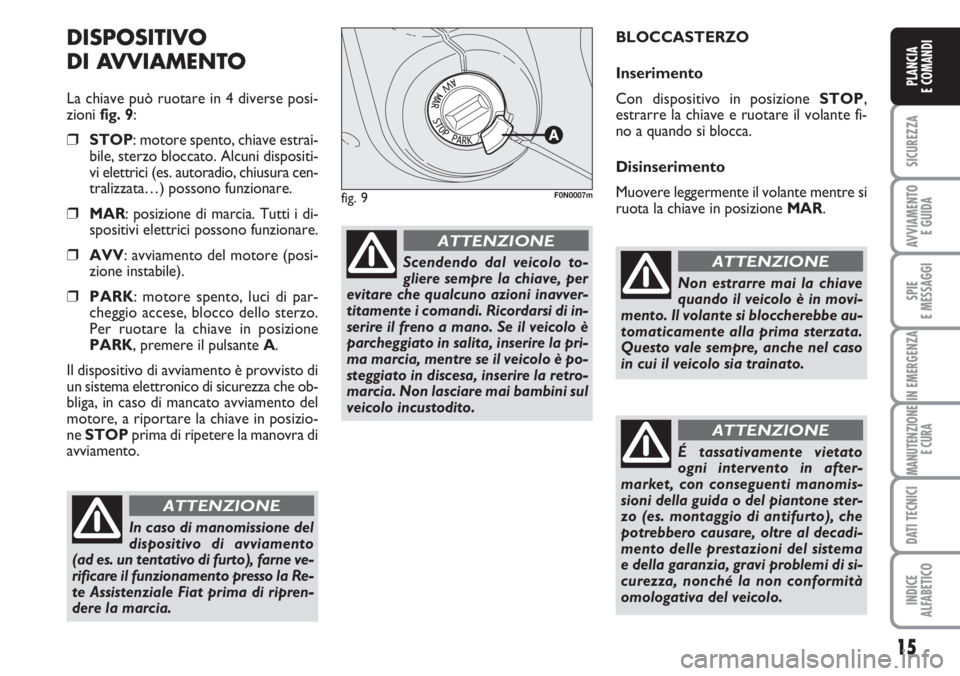

DISPOSITIVO
DI AVVIAMENTO
La chiave può ruotare in 4 diverse posi-
zioni fig. 9:
❒STOP: motore spento, chiave estrai-
bile, sterzo bloccato. Alcuni dispositi-
vi elettrici (es. autoradio, chiusura cen-
tralizzata…) possono funzionare.
❒MAR: posizione di marcia. Tutti i di-
spositivi elettrici possono funzionare.
❒AVV: avviamento del motore (posi-
zione instabile).
❒PARK: motore spento, luci di par-
cheggio accese, blocco dello sterzo.
Per ruotare la chiave in posizione
PARK, premere il pulsante A.
Il dispositivo di avviamento è provvisto di
un sistema elettronico di sicurezza che ob-
bliga, in caso di mancato avviamento del
motore, a riportare la chiave in posizio-
ne STOPprima di ripetere la manovra di
avviamento.BLOCCASTERZO
Inserimento
Con dispositivo in posizione STOP,
estrarre la chiave e ruotare il volante fi-
no a quando si blocca.
Disinserimento
Muovere leggermente il volante mentre si
ruota la chiave in posizione MAR.
In caso di manomissione del
dispositivo di avviamento
(ad es. un tentativo di furto), farne ve-
rificare il funzionamento presso la Re-
te Assistenziale Fiat prima di ripren-
dere la marcia.
ATTENZIONE
Scendendo dal veicolo to-
gliere sempre la chiave, per
evitare che qualcuno azioni inavver-
titamente i comandi. Ricordarsi di in-
serire il freno a mano. Se il veicolo è
parcheggiato in salita, inserire la pri-
ma marcia, mentre se il veicolo è po-
steggiato in discesa, inserire la retro-
marcia. Non lasciare mai bambini sul
veicolo incustodito.
ATTENZIONE
fig. 9F0N0007m
Non estrarre mai la chiave
quando il veicolo è in movi-
mento. Il volante si bloccherebbe au-
tomaticamente alla prima sterzata.
Questo vale sempre, anche nel caso
in cui il veicolo sia trainato.
ATTENZIONE
É tassativamente vietato
ogni intervento in after-
market, con conseguenti manomis-
sioni della guida o del piantone ster-
zo (es. montaggio di antifurto), che
potrebbero causare, oltre al decadi-
mento delle prestazioni del sistema
e della garanzia, gravi problemi di si-
curezza, nonché la non conformità
omologativa del veicolo.
ATTENZIONE
Page 17 of 282

16
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

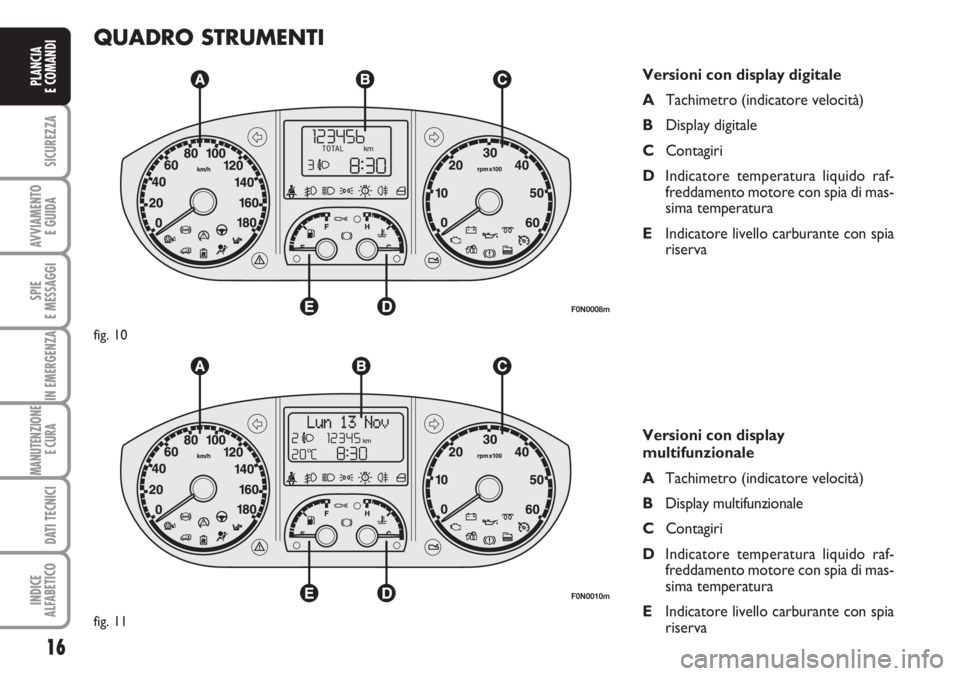

QUADRO STRUMENTI
Versioni con display digitale
ATachimetro (indicatore velocità)
BDisplay digitale
CContagiri
DIndicatore temperatura liquido raf-
freddamento motore con spia di mas-
sima temperatura
EIndicatore livello carburante con spia
riserva
Versioni con display
multifunzionale
ATachimetro (indicatore velocità)
BDisplay multifunzionale
CContagiri
DIndicatore temperatura liquido raf-
freddamento motore con spia di mas-
sima temperatura
EIndicatore livello carburante con spia
riserva
F0N0008m
fig. 10
F0N0010m
fig. 11
Page 18 of 282

17
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

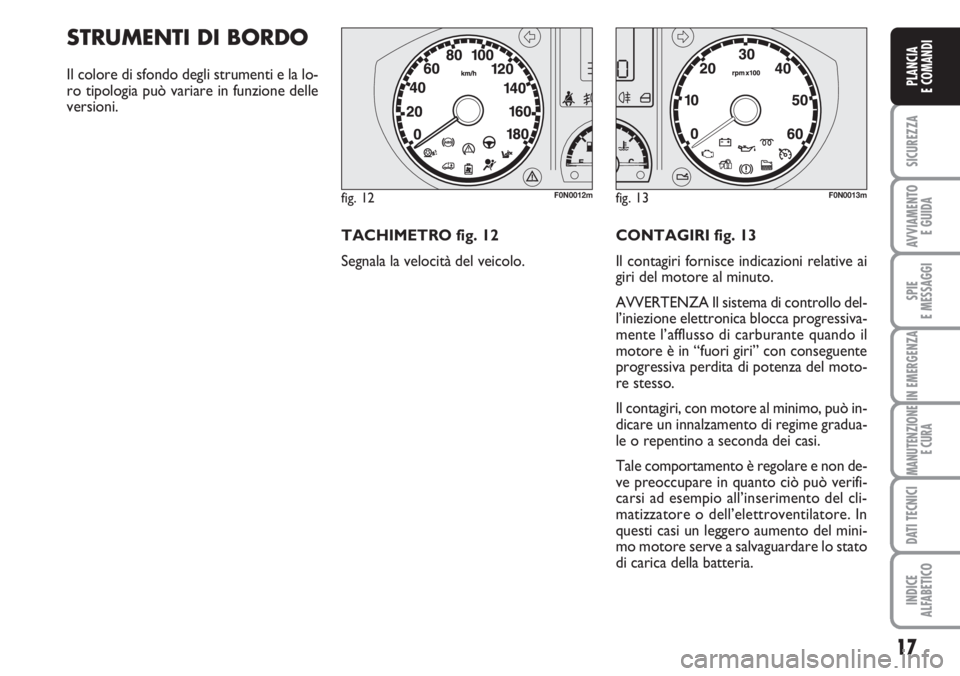

STRUMENTI DI BORDO
Il colore di sfondo degli strumenti e la lo-
ro tipologia può variare in funzione delle
versioni.
TACHIMETRO fig. 12
Segnala la velocità del veicolo.CONTAGIRI fig. 13
Il contagiri fornisce indicazioni relative ai
giri del motore al minuto.
AVVERTENZA Il sistema di controllo del-
l’iniezione elettronica blocca progressiva-
mente l’afflusso di carburante quando il
motore è in “fuori giri” con conseguente
progressiva perdita di potenza del moto-
re stesso.
Il contagiri, con motore al minimo, può in-
dicare un innalzamento di regime gradua-
le o repentino a seconda dei casi.
Tale comportamento è regolare e non de-
ve preoccupare in quanto ciò può verifi-
carsi ad esempio all’inserimento del cli-
matizzatore o dell’elettroventilatore. In
questi casi un leggero aumento del mini-
mo motore serve a salvaguardare lo stato
di carica della batteria.
fig. 12F0N0012mfig. 13F0N0013m
Page 19 of 282

18
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

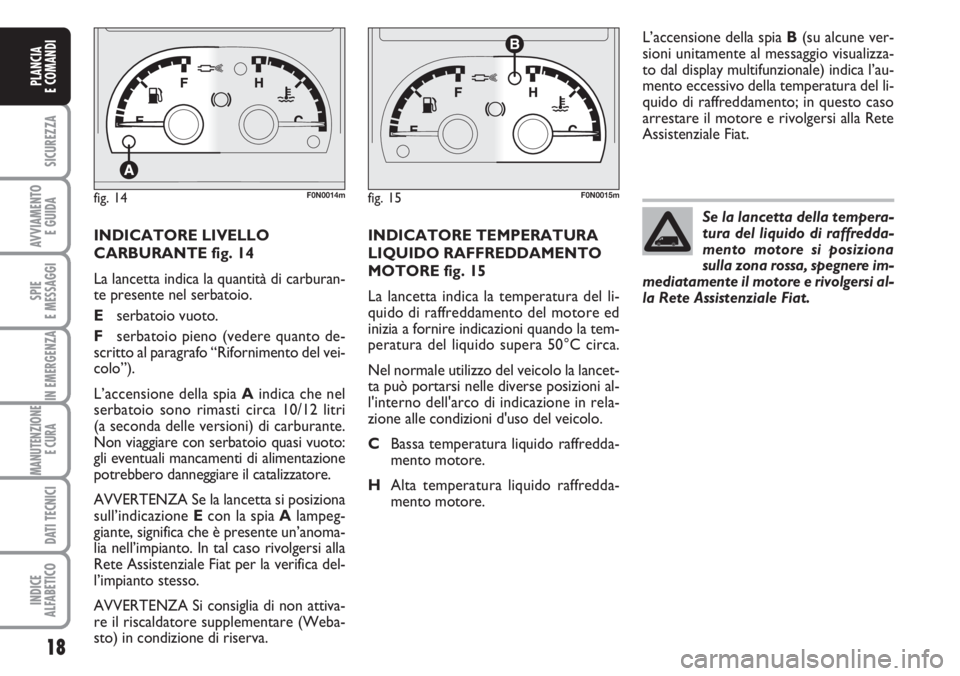

INDICATORE LIVELLO
CARBURANTE fig. 14
La lancetta indica la quantità di carburan-
te presente nel serbatoio.
Eserbatoio vuoto.
Fserbatoio pieno (vedere quanto de-
scritto al paragrafo “Rifornimento del vei-
colo”).
L’accensione della spia Aindica che nel
serbatoio sono rimasti circa 10/12 litri
(a seconda delle versioni) di carburante.
Non viaggiare con serbatoio quasi vuoto:
gli eventuali mancamenti di alimentazione
potrebbero danneggiare il catalizzatore.
AVVERTENZA Se la lancetta si posiziona
sull’indicazione Econ la spia Alampeg-
giante, significa che è presente un’anoma-
lia nell’impianto. In tal caso rivolgersi alla
Rete Assistenziale Fiat per la verifica del-
l’impianto stesso.
AVVERTENZA Si consiglia di non attiva-
re il riscaldatore supplementare (Weba-
sto) in condizione di riserva.INDICATORE TEMPERATURA
LIQUIDO RAFFREDDAMENTO
MOTORE fig. 15
La lancetta indica la temperatura del li-
quido di raffreddamento del motore ed
inizia a fornire indicazioni quando la tem-
peratura del liquido supera 50°C circa.
Nel normale utilizzo del veicolo la lancet-
ta può portarsi nelle diverse posizioni al-
l'interno dell'arco di indicazione in rela-
zione alle condizioni d'uso del veicolo.
CBassa temperatura liquido raffredda-
mento motore.
HAlta temperatura liquido raffredda-
mento motore.L’accensione della spia B(su alcune ver-
sioni unitamente al messaggio visualizza-
to dal display multifunzionale) indica l’au-
mento eccessivo della temperatura del li-
quido di raffreddamento; in questo caso
arrestare il motore e rivolgersi alla Rete
Assistenziale Fiat.
fig. 14F0N0014mfig. 15F0N0015m
Se la lancetta della tempera-
tura del liquido di raffredda-
mento motore si posiziona
sulla zona rossa, spegnere im-
mediatamente il motore e rivolgersi al-
la Rete Assistenziale Fiat.
Page 20 of 282

19
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

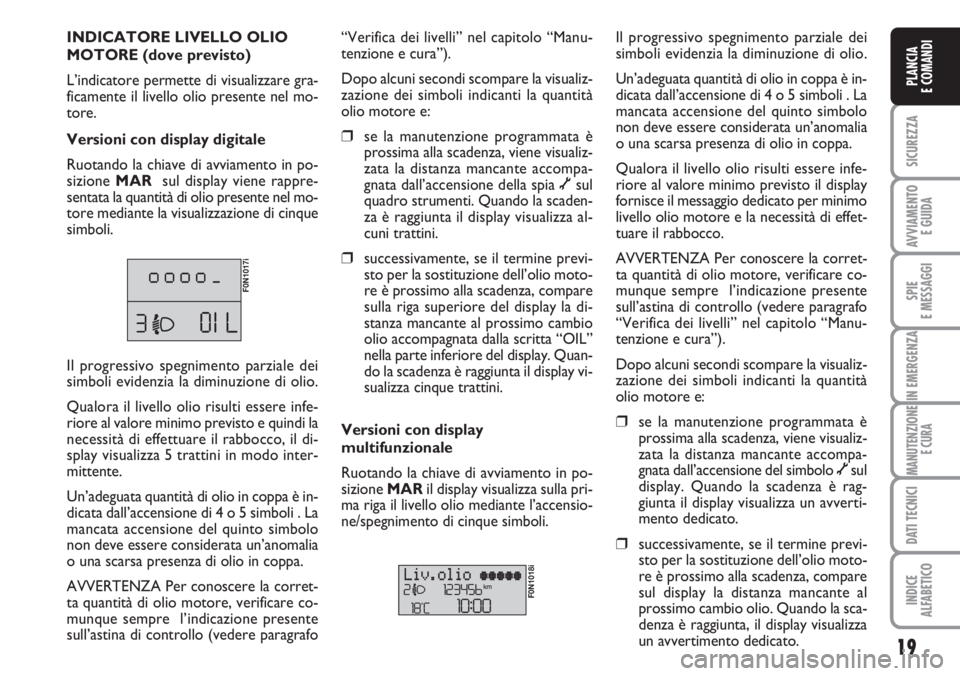

INDICATORE LIVELLO OLIO
MOTORE (dove previsto)
L’indicatore permette di visualizzare gra-
ficamente il livello olio presente nel mo-
tore.
Versioni con display digitale
Ruotando la chiave di avviamento in po-
sizione MARsul display viene rappre-
sentata la quantità di olio presente nel mo-
tore mediante la visualizzazione di cinque
simboli.
F0N1017i
“Verifica dei livelli” nel capitolo “Manu-
tenzione e cura”).
Dopo alcuni secondi scompare la visualiz-
zazione dei simboli indicanti la quantità
olio motore e:
❒se la manutenzione programmata è
prossima alla scadenza, viene visualiz-
zata la distanza mancante accompa-
gnata dall’accensione della spia õsul
quadro strumenti. Quando la scaden-
za è raggiunta il display visualizza al-
cuni trattini.
❒successivamente, se il termine previ-
sto per la sostituzione dell’olio moto-
re è prossimo alla scadenza, compare
sulla riga superiore del display la di-
stanza mancante al prossimo cambio
olio accompagnata dalla scritta “OIL”
nella parte inferiore del display. Quan-
do la scadenza è raggiunta il display vi-
sualizza cinque trattini.
Versioni con display
multifunzionale
Ruotando la chiave di avviamento in po-
sizione MARil display visualizza sulla pri-
ma riga il livello olio mediante l’accensio-
ne/spegnimento di cinque simboli.
F0N1018i
Il progressivo spegnimento parziale dei
simboli evidenzia la diminuzione di olio.
Un’adeguata quantità di olio in coppa è in-
dicata dall’accensione di 4 o 5 simboli . La
mancata accensione del quinto simbolo
non deve essere considerata un’anomalia
o una scarsa presenza di olio in coppa.
Qualora il livello olio risulti essere infe-
riore al valore minimo previsto il display
fornisce il messaggio dedicato per minimo
livello olio motore e la necessità di effet-
tuare il rabbocco.
AVVERTENZA Per conoscere la corret-
ta quantità di olio motore, verificare co-
munque sempre l’indicazione presente
sull’astina di controllo (vedere paragrafo
“Verifica dei livelli” nel capitolo “Manu-
tenzione e cura”).
Dopo alcuni secondi scompare la visualiz-
zazione dei simboli indicanti la quantità
olio motore e:
❒se la manutenzione programmata è
prossima alla scadenza, viene visualiz-
zata la distanza mancante accompa-
gnata dall’accensione del simbolo õsul
display. Quando la scadenza è rag-
giunta il display visualizza un avverti-
mento dedicato.
❒successivamente, se il termine previ-
sto per la sostituzione dell’olio moto-
re è prossimo alla scadenza, compare
sul display la distanza mancante al
prossimo cambio olio. Quando la sca-
denza è raggiunta, il display visualizza
un avvertimento dedicato. Il progressivo spegnimento parziale dei
simboli evidenzia la diminuzione di olio.
Qualora il livello olio risulti essere infe-
riore al valore minimo previsto e quindi la
necessità di effettuare il rabbocco, il di-
splay visualizza 5 trattini in modo inter-
mittente.
Un’adeguata quantità di olio in coppa è in-
dicata dall’accensione di 4 o 5 simboli . La
mancata accensione del quinto simbolo
non deve essere considerata un’anomalia
o una scarsa presenza di olio in coppa.
AVVERTENZA Per conoscere la corret-
ta quantità di olio motore, verificare co-
munque sempre l’indicazione presente
sull’astina di controllo (vedere paragrafo
