PLANCIA
E COMANDI

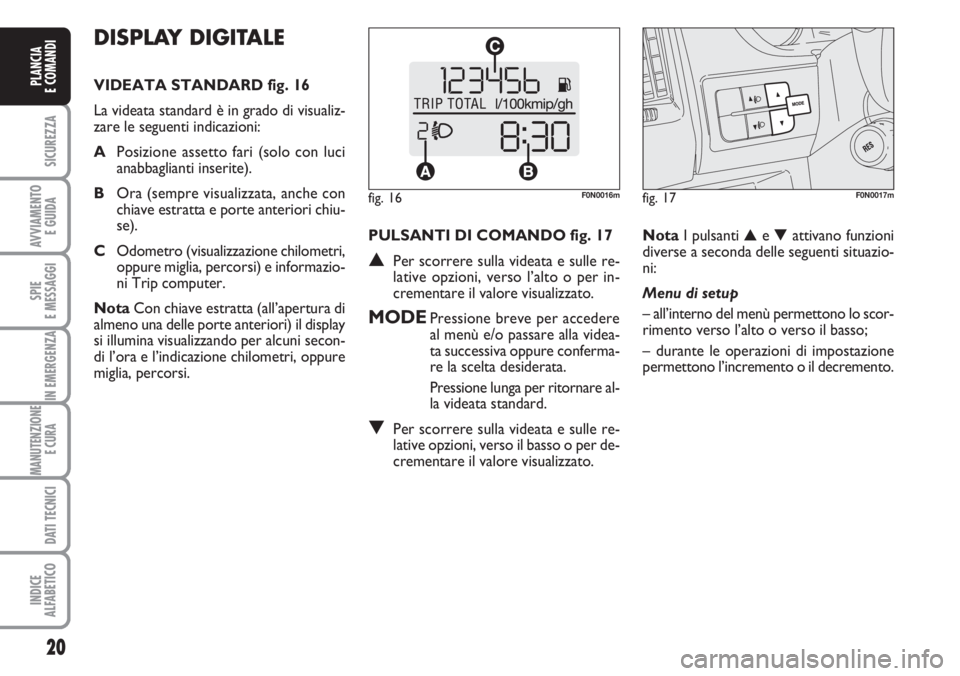

DISPLAY DIGITALE
VIDEATA STANDARD fig. 16
La videata standard è in grado di visualiz-
zare le seguenti indicazioni:
APosizione assetto fari (solo con luci
anabbaglianti inserite).
BOra (sempre visualizzata, anche con
chiave estratta e porte anteriori chiu-
se).
COdometro (visualizzazione chilometri,
oppure miglia, percorsi) e informazio-
ni Trip computer.
NotaCon chiave estratta (all’apertura di
almeno una delle porte anteriori) il display
si illumina visualizzando per alcuni secon-
di l’ora e l’indicazione chilometri, oppure
miglia, percorsi.PULSANTI DI COMANDO fig. 17
▲Per scorrere sulla videata e sulle re-
lative opzioni, verso l’alto o per in-
crementare il valore visualizzato.
MODEPressione breve per accedere
al menù e/o passare alla videa-
ta successiva oppure conferma-
re la scelta desiderata.
Pressione lunga per ritornare al-
la videata standard.
▼Per scorrere sulla videata e sulle re-
lative opzioni, verso il basso o per de-
crementare il valore visualizzato.NotaI pulsanti ▲e ▼attivano funzioni
diverse a seconda delle seguenti situazio-
ni:
Menu di setup
– all’interno del menù permettono lo scor-
rimento verso l’alto o verso il basso;
– durante le operazioni di impostazione
permettono l’incremento o il decremento.
fig. 16F0N0016mfig. 17F0N0017m

21
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

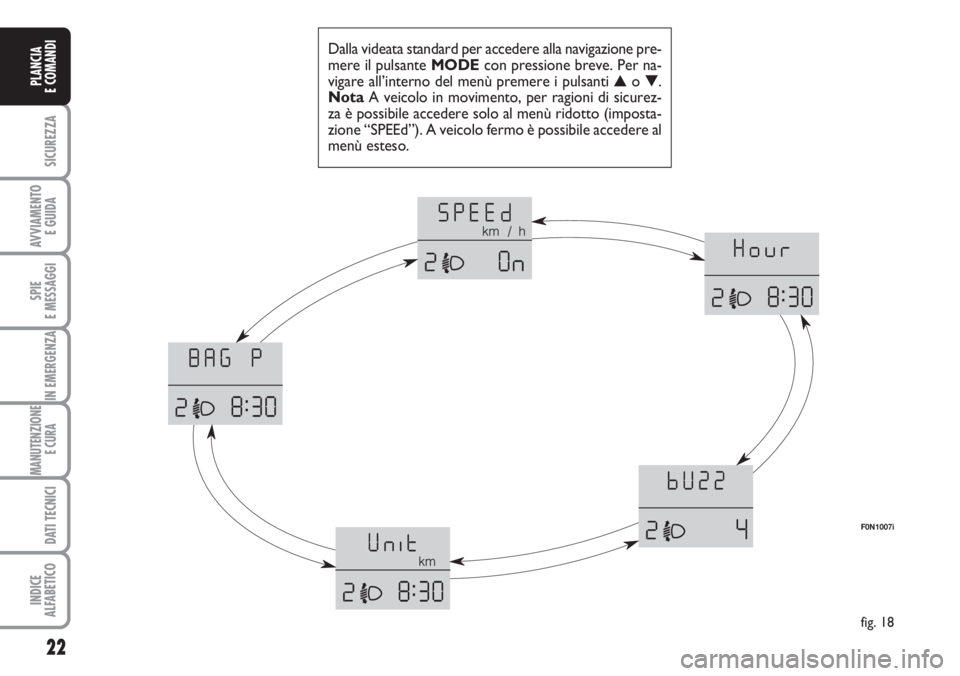

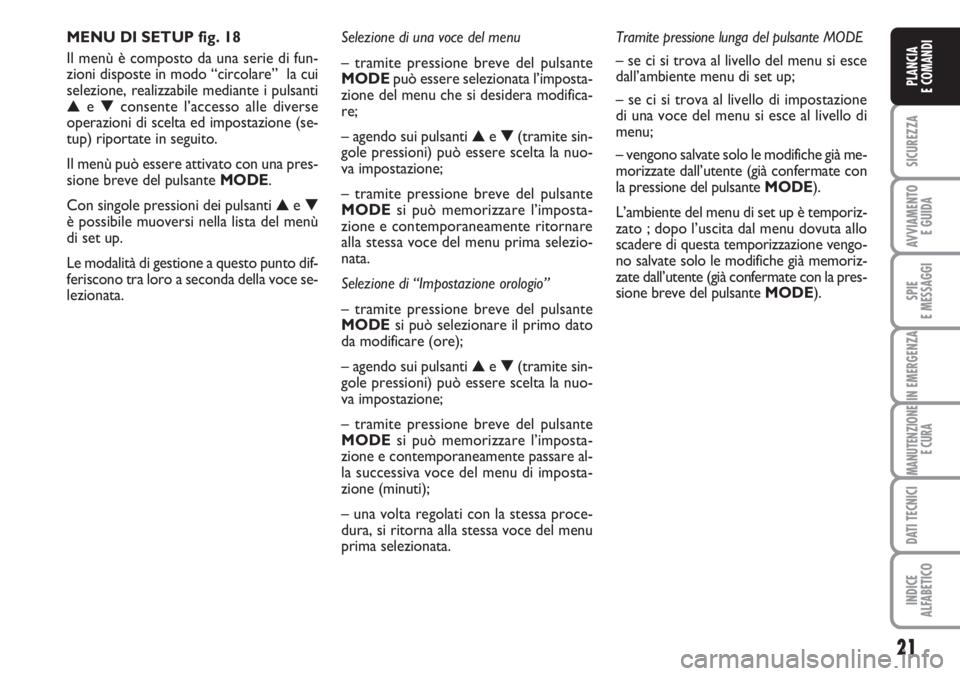

MENU DI SETUP fig. 18
Il menù è composto da una serie di fun-
zioni disposte in modo “circolare” la cui
selezione, realizzabile mediante i pulsanti
▲e ▼consente l’accesso alle diverse
operazioni di scelta ed impostazione (se-
tup) riportate in seguito.
Il menù può essere attivato con una pres-
sione breve del pulsante MODE.
Con singole pressioni dei pulsanti ▲e ▼
è possibile muoversi nella lista del menù
di set up.
Le modalità di gestione a questo punto dif-
feriscono tra loro a seconda della voce se-
lezionata.Selezione di una voce del menu
– tramite pressione breve del pulsante
MODEpuò essere selezionata l’imposta-
zione del menu che si desidera modifica-
re;
– agendo sui pulsanti ▲e ▼(tramite sin-
gole pressioni) può essere scelta la nuo-
va impostazione;
– tramite pressione breve del pulsante
MODEsi può memorizzare l’imposta-
zione e contemporaneamente ritornare
alla stessa voce del menu prima selezio-
nata.
Selezione di “Impostazione orologio”
– tramite pressione breve del pulsante
MODEsi può selezionare il primo dato
da modificare (ore);
– agendo sui pulsanti ▲e ▼(tramite sin-
gole pressioni) può essere scelta la nuo-
va impostazione;
– tramite pressione breve del pulsante
MODEsi può memorizzare l’imposta-
zione e contemporaneamente passare al-
la successiva voce del menu di imposta-
zione (minuti);
– una volta regolati con la stessa proce-
dura, si ritorna alla stessa voce del menu
prima selezionata.Tramite pressione lunga del pulsante MODE
– se ci si trova al livello del menu si esce
dall’ambiente menu di set up;
– se ci si trova al livello di impostazione
di una voce del menu si esce al livello di
menu;
– vengono salvate solo le modifiche già me-
morizzate dall’utente (già confermate con
la pressione del pulsante MODE).
L’ambiente del menu di set up è temporiz-
zato ; dopo l’uscita dal menu dovuta allo
scadere di questa temporizzazione vengo-
no salvate solo le modifiche già memoriz-
zate dall’utente (già confermate con la pres-
sione breve del pulsante MODE).

22
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Dalla videata standard per accedere alla navigazione pre-
mere il pulsante MODEcon pressione breve. Per na-
vigare all’interno del menù premere i pulsanti ▲o ▼.
NotaA veicolo in movimento, per ragioni di sicurez-
za è possibile accedere solo al menù ridotto (imposta-
zione “SPEEd”). A veicolo fermo è possibile accedere al
menù esteso.
fig. 18
F0N1007i

23
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

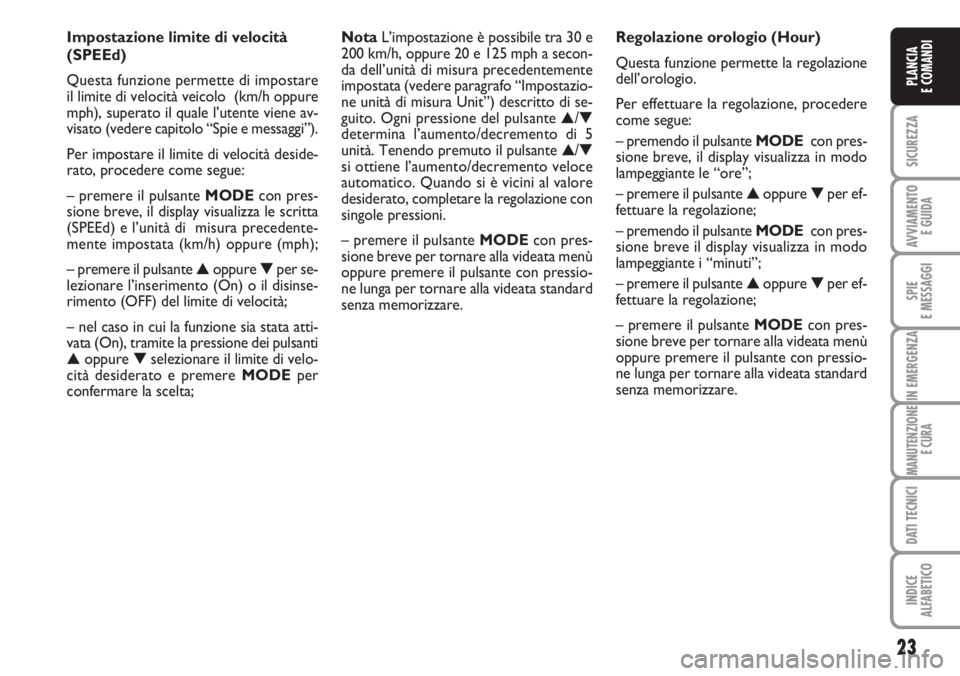

Impostazione limite di velocità
(SPEEd)
Questa funzione permette di impostare
il limite di velocità veicolo (km/h oppure
mph), superato il quale l’utente viene av-
visato (vedere capitolo “Spie e messaggi”).
Per impostare il limite di velocità deside-
rato, procedere come segue:
– premere il pulsante MODEcon pres-
sione breve, il display visualizza le scritta
(SPEEd) e l’unità di misura precedente-
mente impostata (km/h) oppure (mph);
– premere il pulsante▲oppure ▼per se-
lezionare l’inserimento (On) o il disinse-
rimento (OFF) del limite di velocità;
– nel caso in cui la funzione sia stata atti-
vata (On), tramite la pressione dei pulsanti
▲oppure ▼selezionare il limite di velo-
cità desiderato e premere MODEper
confermare la scelta;NotaL’impostazione è possibile tra 30 e
200 km/h, oppure 20 e 125 mph a secon-
da dell’unità di misura precedentemente
impostata (vedere paragrafo “Impostazio-
ne unità di misura Unit”) descritto di se-
guito. Ogni pressione del pulsante ▲/▼
determina l’aumento/decremento di 5
unità. Tenendo premuto il pulsante ▲/▼
si ottiene l’aumento/decremento veloce
automatico. Quando si è vicini al valore
desiderato, completare la regolazione con
singole pressioni.
– premere il pulsante MODEcon pres-
sione breve per tornare alla videata menù
oppure premere il pulsante con pressio-
ne lunga per tornare alla videata standard
senza memorizzare.Regolazione orologio (Hour)
Questa funzione permette la regolazione
dell’orologio.
Per effettuare la regolazione, procedere
come segue:
– premendo il pulsante MODEcon pres-
sione breve, il display visualizza in modo
lampeggiante le “ore”;
– premere il pulsante ▲oppure ▼per ef-
fettuare la regolazione;
– premendo il pulsante MODEcon pres-
sione breve il display visualizza in modo
lampeggiante i “minuti”;
– premere il pulsante ▲oppure ▼per ef-
fettuare la regolazione;
– premere il pulsante MODEcon pres-
sione breve per tornare alla videata menù
oppure premere il pulsante con pressio-
ne lunga per tornare alla videata standard
senza memorizzare.

24
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

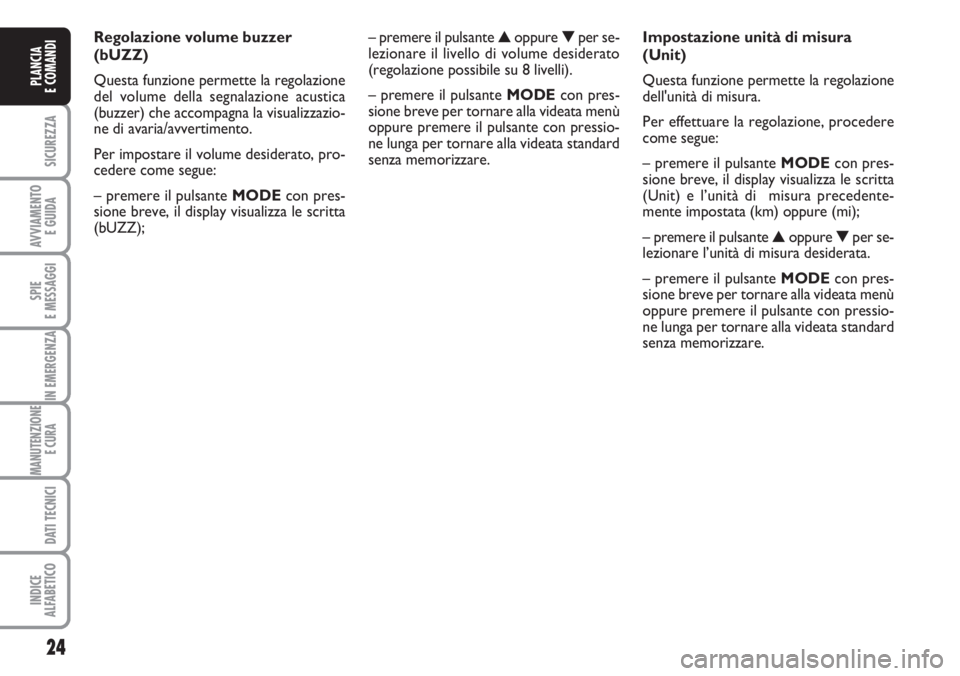

Regolazione volume buzzer
(bUZZ)
Questa funzione permette la regolazione
del volume della segnalazione acustica
(buzzer) che accompagna la visualizzazio-
ne di avaria/avvertimento.
Per impostare il volume desiderato, pro-
cedere come segue:
– premere il pulsante MODEcon pres-
sione breve, il display visualizza le scritta
(bUZZ);– premere il pulsante ▲oppure ▼per se-
lezionare il livello di volume desiderato
(regolazione possibile su 8 livelli).
– premere il pulsante MODEcon pres-
sione breve per tornare alla videata menù
oppure premere il pulsante con pressio-
ne lunga per tornare alla videata standard
senza memorizzare.Impostazione unità di misura
(Unit)
Questa funzione permette la regolazione
dell'unità di misura.
Per effettuare la regolazione, procedere
come segue:
– premere il pulsante MODEcon pres-
sione breve, il display visualizza le scritta
(Unit) e l’unità di misura precedente-
mente impostata (km) oppure (mi);
– premere il pulsante ▲oppure ▼per se-
lezionare l’unità di misura desiderata.
– premere il pulsante MODEcon pres-
sione breve per tornare alla videata menù
oppure premere il pulsante con pressio-
ne lunga per tornare alla videata standard
senza memorizzare.

25
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
MODE
MODE
MODE
▼ ▲
▼ ▲
▼ ▲
▼ ▲
F0N1001i
F0N1003iF0N1002i F0N1005i
F0N1006i F0N1002i
F0N1003i

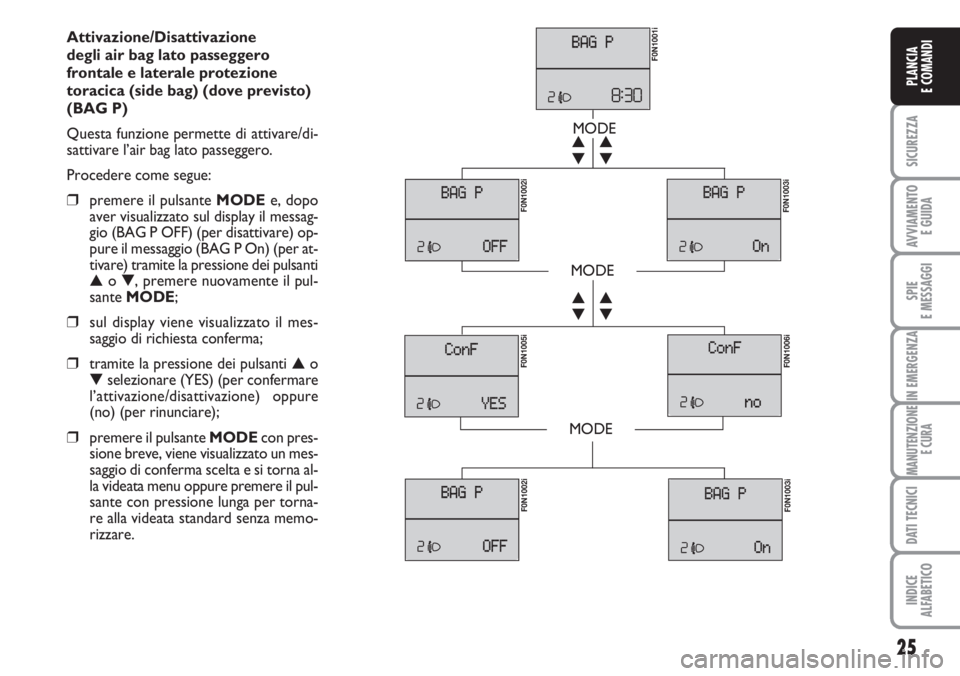

Attivazione/Disattivazione
degli air bag lato passeggero
frontale e laterale protezione
toracica (side bag) (dove previsto)
(BAG P)
Questa funzione permette di attivare/di-
sattivare l’air bag lato passeggero.
Procedere come segue:
❒premere il pulsante MODEe, dopo
aver visualizzato sul display il messag-
gio (BAG P OFF) (per disattivare) op-
pure il messaggio (BAG P On) (per at-
tivare) tramite la pressione dei pulsanti
▲o ▼, premere nuovamente il pul-
sante MODE;
❒sul display viene visualizzato il mes-
saggio di richiesta conferma;
❒tramite la pressione dei pulsanti ▲o
▼selezionare (YES) (per confermare
l’attivazione/disattivazione) oppure
(no) (per rinunciare);
❒premere il pulsante MODE con pres-
sione breve, viene visualizzato un mes-
saggio di conferma scelta e si torna al-
la videata menu oppure premere il pul-
sante con pressione lunga per torna-
re alla videata standard senza memo-
rizzare.

PULSANTI DI COMANDO fig. 20
▲Per scorrere sulla videata e sulle re-
lative opzioni, verso l’alto o per in-
crementare il valore visualizzato.
MODEPressione breve per accedere al
menù e/o passare alla videata
successiva oppure confermare
la scelta desiderata.
Pressione lunga per ritornare al-
la videata standard.
▼Per scorrere sulla videata e sulle re-
lative opzioni, verso il basso o per de-
crementare il valore visualizzato.

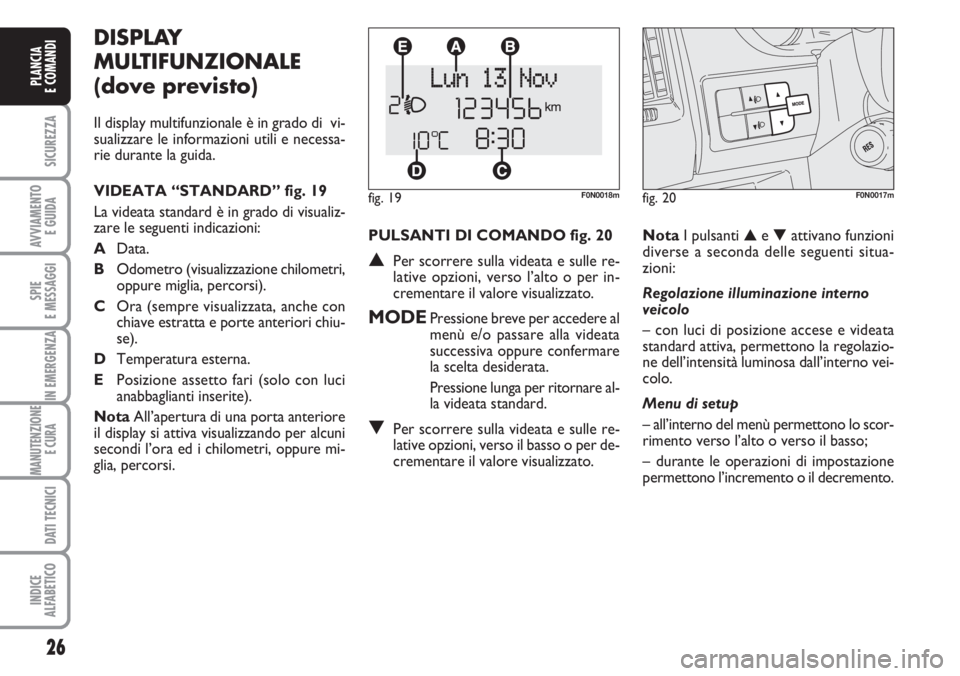

DISPLAY
MULTIFUNZIONALE
(dove previsto)
Il display multifunzionale è in grado di vi-
sualizzare le informazioni utili e necessa-
rie durante la guida.
VIDEATA “STANDARD” fig. 19
La videata standard è in grado di visualiz-
zare le seguenti indicazioni:
AData.
BOdometro (visualizzazione chilometri,
oppure miglia, percorsi).
COra (sempre visualizzata, anche con
chiave estratta e porte anteriori chiu-
se).
DTemperatura esterna.
EPosizione assetto fari (solo con luci
anabbaglianti inserite).
NotaAll’apertura di una porta anteriore
il display si attiva visualizzando per alcuni
secondi l’ora ed i chilometri, oppure mi-
glia, percorsi.
fig. 19F0N0018m
NotaI pulsanti ▲e ▼attivano funzioni
diverse a seconda delle seguenti situa-
zioni:
Regolazione illuminazione interno
veicolo
– con luci di posizione accese e videata
standard attiva, permettono la regolazio-
ne dell’intensità luminosa dall’interno vei-
colo.
Menu di setup
– all’interno del menù permettono lo scor-
rimento verso l’alto o verso il basso;
– durante le operazioni di impostazione
permettono l’incremento o il decremento.
fig. 20F0N0017m
26
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

27
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

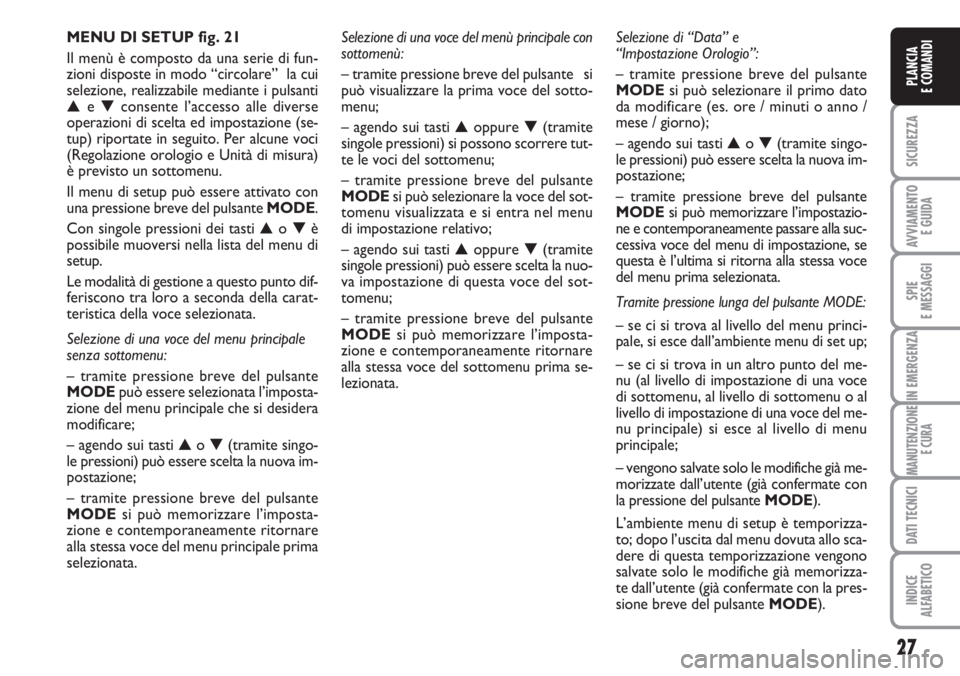

MENU DI SETUP fig. 21
Il menù è composto da una serie di fun-
zioni disposte in modo “circolare” la cui
selezione, realizzabile mediante i pulsanti
▲e ▼consente l’accesso alle diverse
operazioni di scelta ed impostazione (se-
tup) riportate in seguito. Per alcune voci
(Regolazione orologio e Unità di misura)
è previsto un sottomenu.
Il menu di setup può essere attivato con
una pressione breve del pulsante MODE.
Con singole pressioni dei tasti ▲o ▼è
possibile muoversi nella lista del menu di
setup.
Le modalità di gestione a questo punto dif-
feriscono tra loro a seconda della carat-
teristica della voce selezionata.
Selezione di una voce del menu principale
senza sottomenu:
– tramite pressione breve del pulsante
MODE può essere selezionata l’imposta-
zione del menu principale che si desidera
modificare;
– agendo sui tasti ▲o ▼(tramite singo-
le pressioni) può essere scelta la nuova im-
postazione;
– tramite pressione breve del pulsante
MODEsi può memorizzare l’imposta-
zione e contemporaneamente ritornare
alla stessa voce del menu principale prima
selezionata.Selezione di “Data” e
“Impostazione Orologio”:
– tramite pressione breve del pulsante
MODEsi può selezionare il primo dato
da modificare (es. ore / minuti o anno /
mese / giorno);
– agendo sui tasti ▲o ▼(tramite singo-
le pressioni) può essere scelta la nuova im-
postazione;
– tramite pressione breve del pulsante
MODEsi può memorizzare l’impostazio-
ne e contemporaneamente passare alla suc-
cessiva voce del menu di impostazione, se
questa è l’ultima si ritorna alla stessa voce
del menu prima selezionata.
Tramite pressione lunga del pulsante MODE:
– se ci si trova al livello del menu princi-
pale, si esce dall’ambiente menu di set up;
– se ci si trova in un altro punto del me-
nu (al livello di impostazione di una voce
di sottomenu, al livello di sottomenu o al
livello di impostazione di una voce del me-
nu principale) si esce al livello di menu
principale;
– vengono salvate solo le modifiche già me-
morizzate dall’utente (già confermate con
la pressione del pulsante MODE).
L’ambiente menu di setup è temporizza-
to; dopo l’uscita dal menu dovuta allo sca-
dere di questa temporizzazione vengono
salvate solo le modifiche già memorizza-
te dall’utente (già confermate con la pres-
sione breve del pulsante MODE). Selezione di una voce del menù principale con
sottomenù:
– tramite pressione breve del pulsante si
può visualizzare la prima voce del sotto-
menu;
– agendo sui tasti ▲oppure ▼(tramite
singole pressioni) si possono scorrere tut-
te le voci del sottomenu;
– tramite pressione breve del pulsante
MODEsi può selezionare la voce del sot-
tomenu visualizzata e si entra nel menu
di impostazione relativo;
– agendo sui tasti ▲oppure ▼(tramite
singole pressioni) può essere scelta la nuo-
va impostazione di questa voce del sot-
tomenu;
– tramite pressione breve del pulsante
MODE si può memorizzare l’imposta-
zione e contemporaneamente ritornare
alla stessa voce del sottomenu prima se-
lezionata.

Giorno
AnnoMese
Deutsch
Français
English
Español
Italiano
Nederland
Português Esempio:

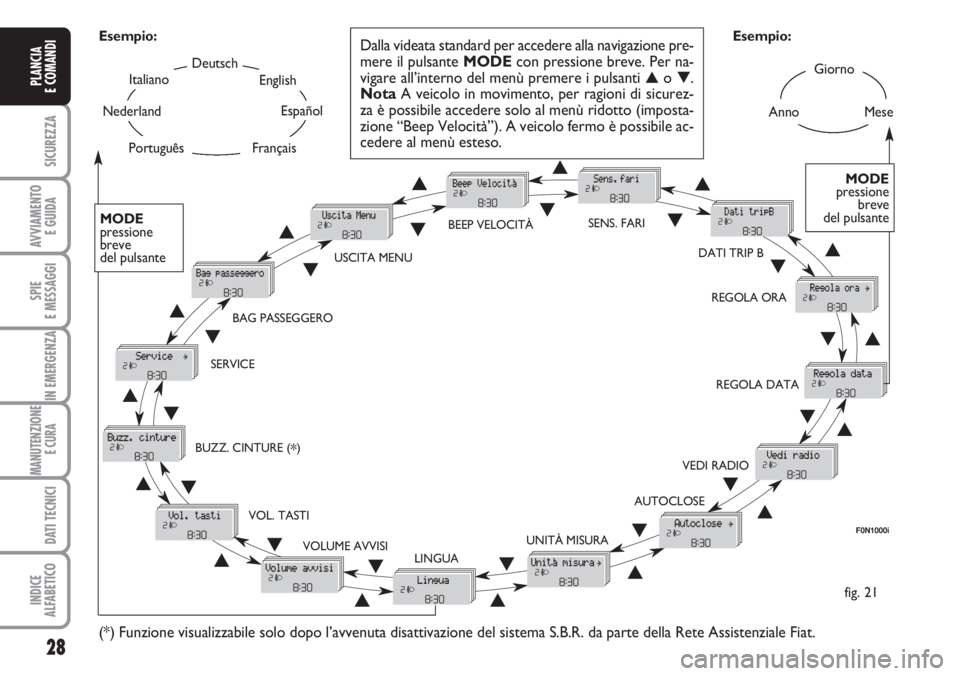

fig. 21 Esempio:
Dalla videata standard per accedere alla navigazione pre-
mere il pulsante MODEcon pressione breve. Per na-
vigare all’interno del menù premere i pulsanti ▲o ▼.
NotaA veicolo in movimento, per ragioni di sicurez-
za è possibile accedere solo al menù ridotto (imposta-
zione “Beep Velocità”). A veicolo fermo è possibile ac-
cedere al menù esteso.
F0N1000i
MODE
pressione
breve
del pulsante
▲
▼
USCITA MENUBEEP VELOCITÀSENS. FARI
REGOLA ORA
REGOLA DATA
VEDI RADIO
AUTOCLOSE
UNITÀ MISURA
LINGUA VOLUME AVVISI VOL. TASTI BUZZ. CINTURE (
*) SERVICEBAG PASSEGGERO
(*) Funzione visualizzabile solo dopo l’avvenuta disattivazione del sistema S.B.R. da parte della Rete Assistenziale Fiat.
DATI TRIP B
MODE
pressione
breve
del pulsante
28
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
▲
▼▲
▼▲
▼
▲
▼
▲ ▼
▲ ▼ ▲
▼
▲
▼
▲
▼
▲▼
▲▼
▲▼
▲▼▼
▲

29
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

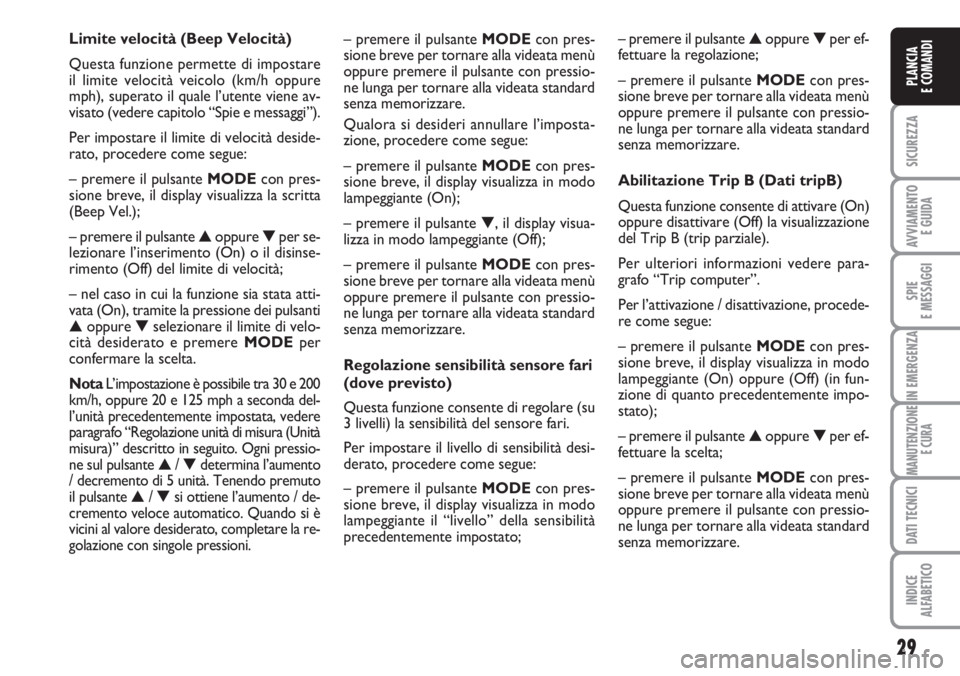

– premere il pulsante MODE con pres-
sione breve per tornare alla videata menù
oppure premere il pulsante con pressio-
ne lunga per tornare alla videata standard
senza memorizzare.
Qualora si desideri annullare l’imposta-
zione, procedere come segue:
– premere il pulsante MODEcon pres-
sione breve, il display visualizza in modo
lampeggiante (On);
– premere il pulsante ▼, il display visua-
lizza in modo lampeggiante (Off);
– premere il pulsante MODEcon pres-
sione breve per tornare alla videata menù
oppure premere il pulsante con pressio-
ne lunga per tornare alla videata standard
senza memorizzare.
Regolazione sensibilità sensore fari
(dove previsto)
Questa funzione consente di regolare (su
3 livelli) la sensibilità del sensore fari.
Per impostare il livello di sensibilità desi-
derato, procedere come segue:
– premere il pulsante MODEcon pres-
sione breve, il display visualizza in modo
lampeggiante il “livello” della sensibilità
precedentemente impostato; Limite velocità (Beep Velocità)
Questa funzione permette di impostare
il limite velocità veicolo (km/h oppure
mph), superato il quale l’utente viene av-
visato (vedere capitolo “Spie e messaggi”).
Per impostare il limite di velocità deside-
rato, procedere come segue:
– premere il pulsante MODEcon pres-
sione breve, il display visualizza la scritta
(Beep Vel.);
– premere il pulsante ▲oppure ▼per se-
lezionare l’inserimento (On) o il disinse-
rimento (Off) del limite di velocità;
– nel caso in cui la funzione sia stata atti-
vata (On), tramite la pressione dei pulsanti
▲oppure ▼selezionare il limite di velo-
cità desiderato e premere MODEper
confermare la scelta.
NotaL’impostazione è possibile tra 30 e 200
km/h, oppure 20 e 125 mph a seconda del-
l’unità precedentemente impostata, vedere
paragrafo “Regolazione unità di misura (Unità
misura)” descritto in seguito. Ogni pressio-
ne sul pulsante
▲/ ▼determina l’aumento
/ decremento di 5 unità. Tenendo premuto
il pulsante
▲/ ▼si ottiene l’aumento / de-
cremento veloce automatico. Quando si è
vicini al valore desiderato, completare la re-
golazione con singole pressioni.
– premere il pulsante ▲oppure ▼per ef-
fettuare la regolazione;
– premere il pulsante MODEcon pres-
sione breve per tornare alla videata menù
oppure premere il pulsante con pressio-
ne lunga per tornare alla videata standard
senza memorizzare.
Abilitazione Trip B (Dati tripB)
Questa funzione consente di attivare (On)
oppure disattivare (Off) la visualizzazione
del Trip B (trip parziale).
Per ulteriori informazioni vedere para-
grafo “Trip computer”.
Per l’attivazione / disattivazione, procede-
re come segue:
– premere il pulsante MODEcon pres-
sione breve, il display visualizza in modo
lampeggiante (On) oppure (Off) (in fun-
zione di quanto precedentemente impo-
stato);
– premere il pulsante ▲oppure ▼per ef-
fettuare la scelta;
– premere il pulsante MODEcon pres-
sione breve per tornare alla videata menù
oppure premere il pulsante con pressio-
ne lunga per tornare alla videata standard
senza memorizzare.
