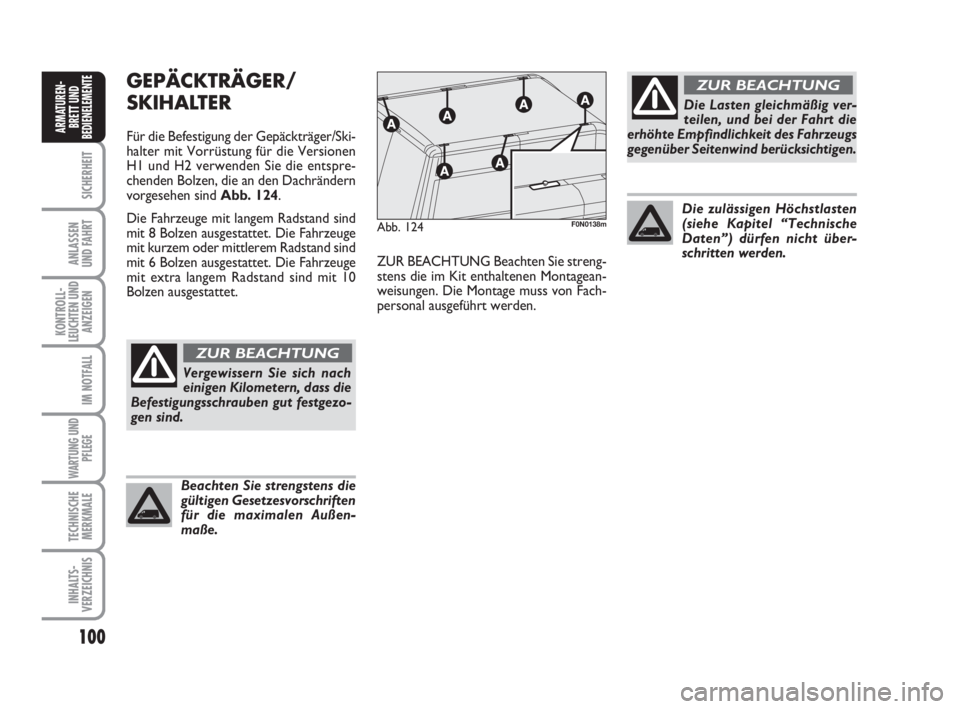

GEPÄCKTRÄGER/
SKIHALTER
Für die Befestigung der Gepäckträger/Ski-
halter mit Vorrüstung für die Versionen
H1 und H2 verwenden Sie die entspre-
chenden Bolzen, die an den Dachrändern
vorgesehen sind Abb. 124.
Die Fahrzeuge mit langem Radstand sind
mit 8 Bolzen ausgestattet. Die Fahrzeuge
mit kurzem oder mittlerem Radstand sind
mit 6 Bolzen ausgestattet. Die Fahrzeuge
mit extra langem Radstand sind mit 10
Bolzen ausgestattet.
Vergewissern Sie sich nach
einigen Kilometern, dass die
Befestigungsschrauben gut festgezo-
gen sind.
ZUR BEACHTUNG
Beachten Sie strengstens die
gültigen Gesetzesvorschriften
für die maximalen Außen-
maße.
Die zulässigen Höchstlasten
(siehe Kapitel “Technische
Daten”) dürfen nicht über-
schritten werden.
ZUR BEACHTUNG Beachten Sie streng-
stens die im Kit enthaltenen Montagean-
weisungen. Die Montage muss von Fach-
personal ausgeführt werden.
Abb. 124F0N0138m
Die Lasten gleichmäßig ver-
teilen, und bei der Fahrt die
erhöhte Empfindlichkeit des Fahrzeugs
gegenüber Seitenwind berücksichtigen.
ZUR BEACHTUNG
037-101 Ducato D 6-11-2007 11:35 Pagina 100

101
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SCHEINWERFER
AUSRICHTUNG DES
LICHTKEGELS
Die korrekte Ausrichtung der Schein-
werfer ist nicht nur für den Komfort und
die Sicherheit des Fahrers sondern auch
für die anderen Verkehrsteilnehmer von
ausschlaggebender Bedeutung. Um für sich
selbst und andere die besten Sichtbedin-
gungen während der Fahrt bei eingeschal-
tetem Licht herzustellen, muss das Fahr-
zeug korrekt eingestellte Scheinwerfer ha-
ben. Zur Kontrolle und für eine eventu-
elle Einstellung wenden Sie sich bitte an
das Fiat Kundendienstnetz.
Abb. 125F0N0067m
REGLER DER SCHEINWERFER-
AUSRICHTUNG
Er funktioniert bei Zündschlüssel auf
MARund eingeschaltetem Abblendlicht.
Das beladene Fahrzeug neigt sich nach hin-
ten und der Lichtstrahl hebt sich folglich
an. In diesem Fall müssen die Scheinwer-
fer nachgestellt werden.Einstellung der Scheinwerfer
Abb. 125
Für die Einstellung die Tasten Òund 
auf der Abdeckung der Bedienelemente
betätigen.
Das Display in der Instrumententafel zeigt
die Positionen während des Einstellvor-
gangs an.
ZUR BEACHTUNG Die Ausrichtung der
Lichtkegel ist bei jeder Veränderung der
transportierten Ladung zu kontrollieren.
AUSRICHTUNG DER
NEBELSCHEINWERFER
(wo vorgesehen)
Für die Kontrolle und eventuelle Einstel-
lung wenden Sie sich bitte an das Fiat Kun-
dendienstnetz.
AUSRICHTUNG DER
SCHEINWERFER IM AUSLAND
Die Abblendlichter sind für den Verkehr
im Erstverkaufsland ausgerichtet. Bei Fahr-
ten in Ländern mit Verkehr in entgegen-
gesetzter Richtung müssen die Schein-
werferbereiche für die Änderung der Aus-
richtung des Lichtkegels mit einem eigens
dazu studierten Aufkleber zugeklebt wer-
den, um die entgegen kommenden Fahr-
zeuge nicht zu blenden.
037-101 Ducato D 6-11-2007 11:35 Pagina 101

102
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
EINSCHRITT DES SYSTEMS
Das Eingreifen des ABS teilt sich dem Fah-
rer durch ein leichtes Pulsieren des Brem-
spedals mit, das von Geräuschen begleitet
wird: dies bedeutet, dass die Geschwindig-
keit dem Straßentyp angepasst werden
muss.
Das Einschreiten des ABS ist
ein Zeichen dafür, dass die
Haftungsgrenze zwischen Reifen und
Untergrund erreicht wurde: Es ist not-
wendig, die Geschwindigkeit den vor-
handenen Haftungsbedingungen an-
zupassen.
ZUR BEACHTUNG

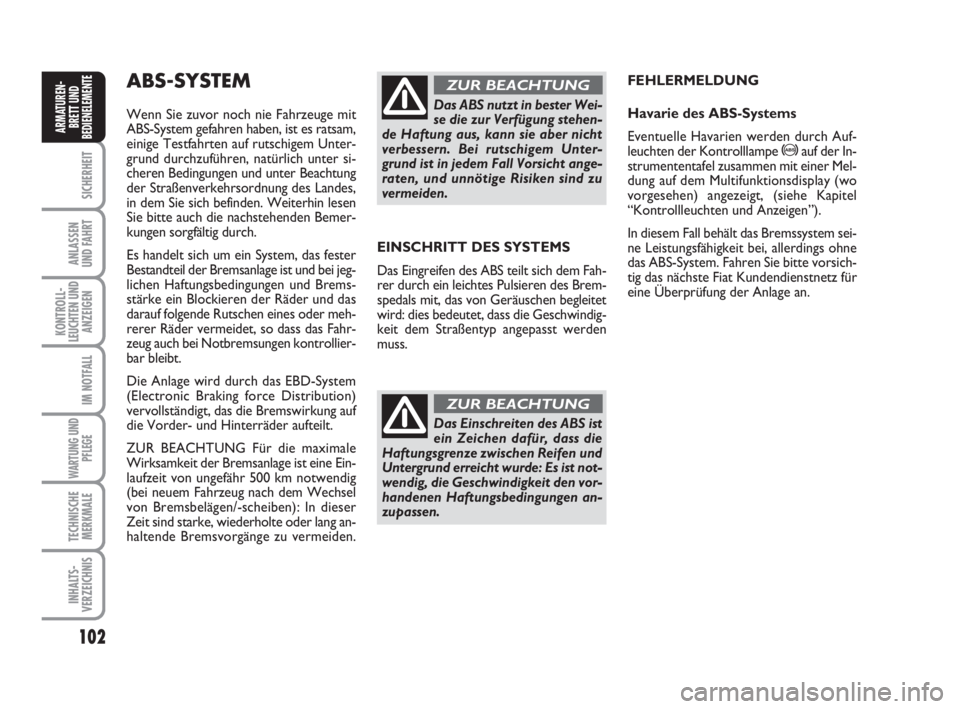

ABS-SYSTEM
Wenn Sie zuvor noch nie Fahrzeuge mit
ABS-System gefahren haben, ist es ratsam,
einige Testfahrten auf rutschigem Unter-
grund durchzuführen, natürlich unter si-
cheren Bedingungen und unter Beachtung
der Straßenverkehrsordnung des Landes,
in dem Sie sich befinden. Weiterhin lesen
Sie bitte auch die nachstehenden Bemer-
kungen sorgfältig durch.
Es handelt sich um ein System, das fester
Bestandteil der Bremsanlage ist und bei jeg-
lichen Haftungsbedingungen und Brems-
stärke ein Blockieren der Räder und das
darauf folgende Rutschen eines oder meh-
rerer Räder vermeidet, so dass das Fahr-
zeug auch bei Notbremsungen kontrollier-
bar bleibt.
Die Anlage wird durch das EBD-System
(Electronic Braking force Distribution)
vervollständigt, das die Bremswirkung auf
die Vorder- und Hinterräder aufteilt.
ZUR BEACHTUNG Für die maximale
Wirksamkeit der Bremsanlage ist eine Ein-
laufzeit von ungefähr 500 km notwendig
(bei neuem Fahrzeug nach dem Wechsel
von Bremsbelägen/-scheiben): In dieser
Zeit sind starke, wiederholte oder lang an-
haltende Bremsvorgänge zu vermeiden.Das ABS nutzt in bester Wei-
se die zur Verfügung stehen-
de Haftung aus, kann sie aber nicht
verbessern. Bei rutschigem Unter-
grund ist in jedem Fall Vorsicht ange-
raten, und unnötige Risiken sind zu
vermeiden.
ZUR BEACHTUNGFEHLERMELDUNG
Havarie des ABS-Systems
Eventuelle Havarien werden durch Auf-
leuchten der Kontrolllampe
>auf der In-
strumententafel zusammen mit einer Mel-
dung auf dem Multifunktionsdisplay (wo
vorgesehen) angezeigt, (siehe Kapitel
“Kontrollleuchten und Anzeigen”).
In diesem Fall behält das Bremssystem sei-
ne Leistungsfähigkeit bei, allerdings ohne
das ABS-System. Fahren Sie bitte vorsich-
tig das nächste Fiat Kundendienstnetz für
eine Überprüfung der Anlage an.
102-112 Ducato D 6-11-2007 11:36 Pagina 102

103
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE

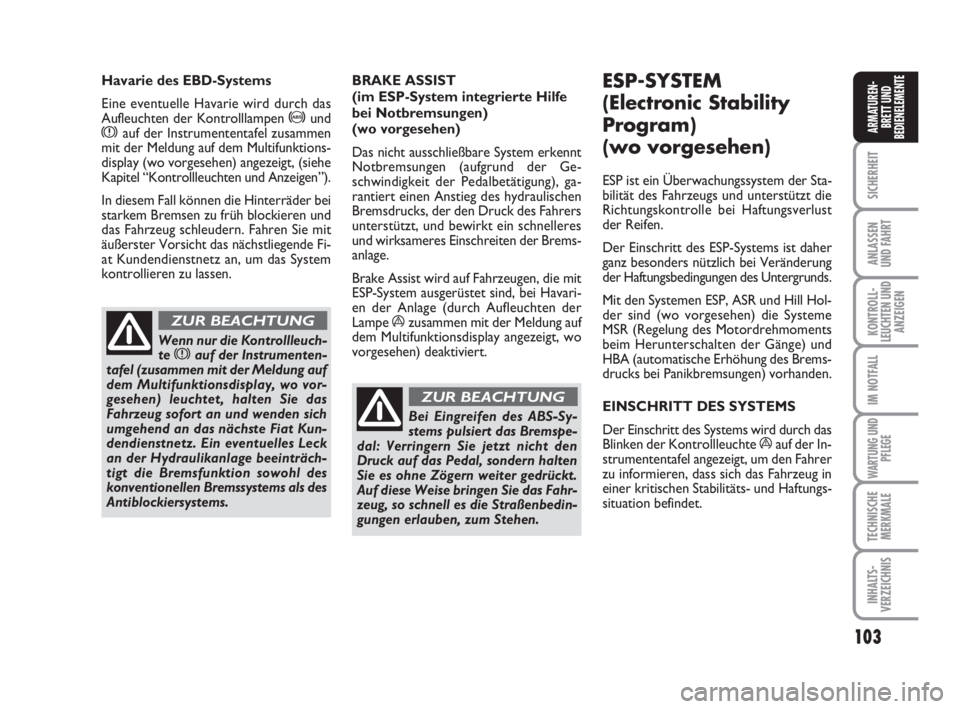

BRAKE ASSIST
(im ESP-System integrierte Hilfe
bei Notbremsungen)
(wo vorgesehen)
Das nicht ausschließbare System erkennt
Notbremsungen (aufgrund der Ge-
schwindigkeit der Pedalbetätigung), ga-
rantiert einen Anstieg des hydraulischen
Bremsdrucks, der den Druck des Fahrers
unterstützt, und bewirkt ein schnelleres
und wirksameres Einschreiten der Brems-
anlage.
Brake Assist wird auf Fahrzeugen, die mit
ESP-System ausgerüstet sind, bei Havari-
en der Anlage (durch Aufleuchten der
Lampe
ázusammen mit der Meldung auf
dem Multifunktionsdisplay angezeigt, wo
vorgesehen) deaktiviert.
ESP-SYSTEM
(Electronic Stability
Program)
(wo vorgesehen)
ESP ist ein Überwachungssystem der Sta-
bilität des Fahrzeugs und unterstützt die
Richtungskontrolle bei Haftungsverlust
der Reifen.
Der Einschritt des ESP-Systems ist daher
ganz besonders nützlich bei Veränderung
der Haftungsbedingungen des Untergrunds.
Mit den Systemen ESP, ASR und Hill Hol-
der sind (wo vorgesehen) die Systeme
MSR (Regelung des Motordrehmoments
beim Herunterschalten der Gänge) und
HBA (automatische Erhöhung des Brems-
drucks bei Panikbremsungen) vorhanden.
EINSCHRITT DES SYSTEMS
Der Einschritt des Systems wird durch das
Blinken der Kontrollleuchte
áauf der In-
strumententafel angezeigt, um den Fahrer
zu informieren, dass sich das Fahrzeug in
einer kritischen Stabilitäts- und Haftungs-
situation befindet.
Bei Eingreifen des ABS-Sy-
stems pulsiert das Bremspe-
dal: Verringern Sie jetzt nicht den
Druck auf das Pedal, sondern halten
Sie es ohne Zögern weiter gedrückt.
Auf diese Weise bringen Sie das Fahr-
zeug, so schnell es die Straßenbedin-
gungen erlauben, zum Stehen.
ZUR BEACHTUNG
Havarie des EBD-Systems
Eine eventuelle Havarie wird durch das
Aufleuchten der Kontrolllampen
>undxauf der Instrumententafel zusammen
mit der Meldung auf dem Multifunktions-
display (wo vorgesehen) angezeigt, (siehe
Kapitel “Kontrollleuchten und Anzeigen”).
In diesem Fall können die Hinterräder bei
starkem Bremsen zu früh blockieren und
das Fahrzeug schleudern. Fahren Sie mit
äußerster Vorsicht das nächstliegende Fi-
at Kundendienstnetz an, um das System
kontrollieren zu lassen.
Wenn nur die Kontrollleuch-
te xauf der Instrumenten-
tafel (zusammen mit der Meldung auf
dem Multifunktionsdisplay, wo vor-
gesehen) leuchtet, halten Sie das
Fahrzeug sofort an und wenden sich
umgehend an das nächste Fiat Kun-
dendienstnetz. Ein eventuelles Leck
an der Hydraulikanlage beeinträch-
tigt die Bremsfunktion sowohl des
konventionellen Bremssystems als des
Antiblockiersystems.
ZUR BEACHTUNG
102-112 Ducato D 6-11-2007 11:36 Pagina 103

104
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
EINSCHALTUNG DES SYSTEMS
Das ESP-System schaltet sich automatisch
bei Anlassen des Fahrzeugs ein und kann
nicht ausgeschlossen werden.
FEHLERMELDUNG
Bei eventuellen Betriebsanomalien schal-
tet sich das ESP-System automatisch aus,
und auf der Instrumententafel leuchtet die
Lampe
ákontinuierlich, zusammen mit
der Meldung auf dem Multifunktionsdis-
play (wo vorgesehen) (siehe Kapitel “Kon-
trollleuchten und Anzeigen”) und der Ein-
schaltung der Led auf der Taste ASR. In
diesem Fall wenden Sie sich bitte schnellst
möglich an das Fiat Kundendienstnetz.
Die Leistungen des ESP-Sy-
stems sollten den Fahrer je-
doch nicht veranlassen, unnütze und
ungerechtfertigte Risiken einzugehen.
Die Fahrweise ist stets dem Zustand
der Straße, der Sicht und dem Verkehr
anzupassen. Die Verantwortung für
die Straßensicherheit liegt stets beim
Fahrer des Fahrzeugs.
ZUR BEACHTUNG

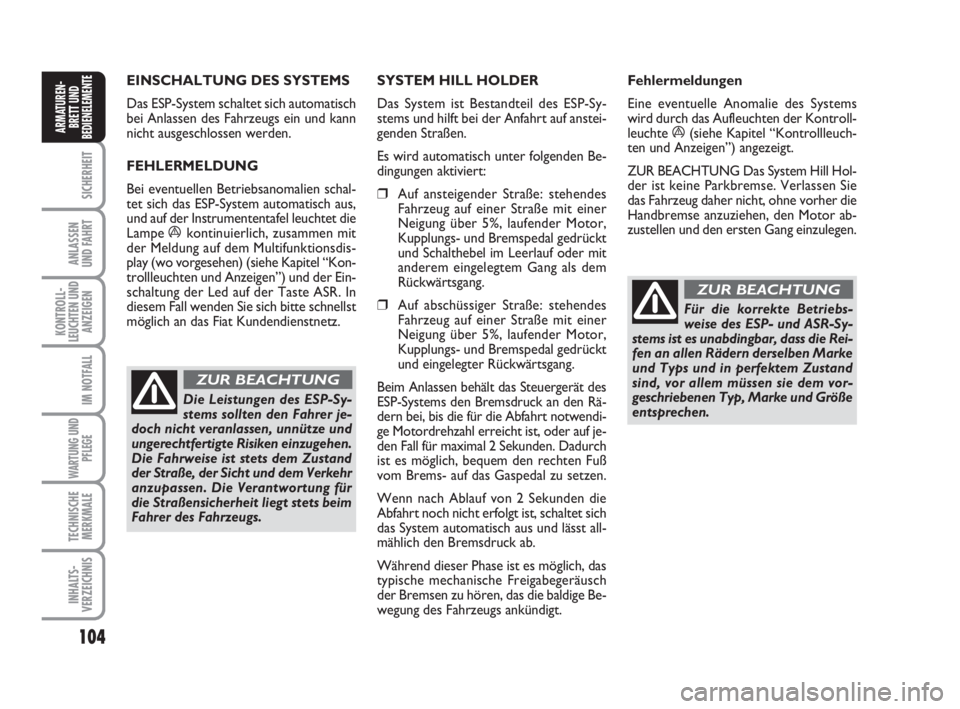

SYSTEM HILL HOLDER
Das System ist Bestandteil des ESP-Sy-
stems und hilft bei der Anfahrt auf anstei-
genden Straßen.
Es wird automatisch unter folgenden Be-
dingungen aktiviert:
❒Auf ansteigender Straße: stehendes
Fahrzeug auf einer Straße mit einer
Neigung über 5%, laufender Motor,
Kupplungs- und Bremspedal gedrückt
und Schalthebel im Leerlauf oder mit
anderem eingelegtem Gang als dem
Rückwärtsgang.
❒Auf abschüssiger Straße: stehendes
Fahrzeug auf einer Straße mit einer
Neigung über 5%, laufender Motor,
Kupplungs- und Bremspedal gedrückt
und eingelegter Rückwärtsgang.
Beim Anlassen behält das Steuergerät des
ESP-Systems den Bremsdruck an den Rä-
dern bei, bis die für die Abfahrt notwendi-
ge Motordrehzahl erreicht ist, oder auf je-
den Fall für maximal 2 Sekunden. Dadurch
ist es möglich, bequem den rechten Fuß
vom Brems- auf das Gaspedal zu setzen.
Wenn nach Ablauf von 2 Sekunden die
Abfahrt noch nicht erfolgt ist, schaltet sich
das System automatisch aus und lässt all-
mählich den Bremsdruck ab.
Während dieser Phase ist es möglich, das
typische mechanische Freigabegeräusch
der Bremsen zu hören, das die baldige Be-
wegung des Fahrzeugs ankündigt.Fehlermeldungen
Eine eventuelle Anomalie des Systems
wird durch das Aufleuchten der Kontroll-
leuchte
á(siehe Kapitel “Kontrollleuch-
ten und Anzeigen”) angezeigt.
ZUR BEACHTUNG Das System Hill Hol-
der ist keine Parkbremse. Verlassen Sie
das Fahrzeug daher nicht, ohne vorher die
Handbremse anzuziehen, den Motor ab-
zustellen und den ersten Gang einzulegen.
Für die korrekte Betriebs-
weise des ESP- und ASR-Sy-
stems ist es unabdingbar, dass die Rei-
fen an allen Rädern derselben Marke
und Typs und in perfektem Zustand
sind, vor allem müssen sie dem vor-
geschriebenen Typ, Marke und Größe
entsprechen.
ZUR BEACHTUNG
102-112 Ducato D 6-11-2007 11:36 Pagina 104

105
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
MSR-System (Regelung des
Motordrehmoments)
Dieses System ist fester Bestandteil des
ASR-Systems und schreitet bei plötzlichem
Herunterschalten der Gänge ein und ver-
leiht dem Motor ein neues Drehmoment.
So wird vermieden, dass die Antriebsrä-
der zu stark mitgenommen werden, was
ganz besonders bei schlechten Haftungs-
bedingungen ein Schleudern des Fahrzeugs
verursachen könnte.
Ein-/Ausschaltendes Systems
Abb. 126
Das ASR-System schaltet sich automatisch
beim Anlassen des Motors ein.
Während der Fahrt kann das ASR-System
durch Druck des Schalters A, der sich un-
ter den Bedienelementen auf der Instru-
mententafel befindet, aus- und wieder ein-
geschaltet werden Abb. 126. Die Ausschaltung des Systems wird durch
die Einschaltung der Led auf dem Schal-
ter zusammen mit einer Meldung auf dem
Multifunktionsdiplay, wo vorgesehen, an-
gezeigt.
Auf den Versionen, die nur mit ASR aus-
gestattet sind, bleibt die Kontrollleuchte
Vbei Ausschaltung (ASR OFF) immer
eingeschaltet.
Wird die ASR-Funktion während der
Fahrt ausgeschlossen, erfolgt die Wieder-
einschaltung beim nächsten Anlassen au-
tomatisch durch das System.
Bei der Fahrt auf verschneitem Unter-
grund mit montierten Schneeketten kann
es nützlich sein, die ASR-Funktion auszu-
schalten. Unter diesen Bedingungen erzielt
der Schlupf der Antriebsräder in der Start-
phase eine stärkere Traktion.
Für die korrekte Betriebs-
weise des ESP- und ASR-Sy-
stems ist es unabdingbar, dass die Rei-
fen an allen Rädern derselben Marke
und Typs und in perfektem Zustand
sind, vor allem müssen sie dem vor-
geschriebenen Typ, Marke und Größe
entsprechen.
ZUR BEACHTUNG
Abb. 126F0N0077m

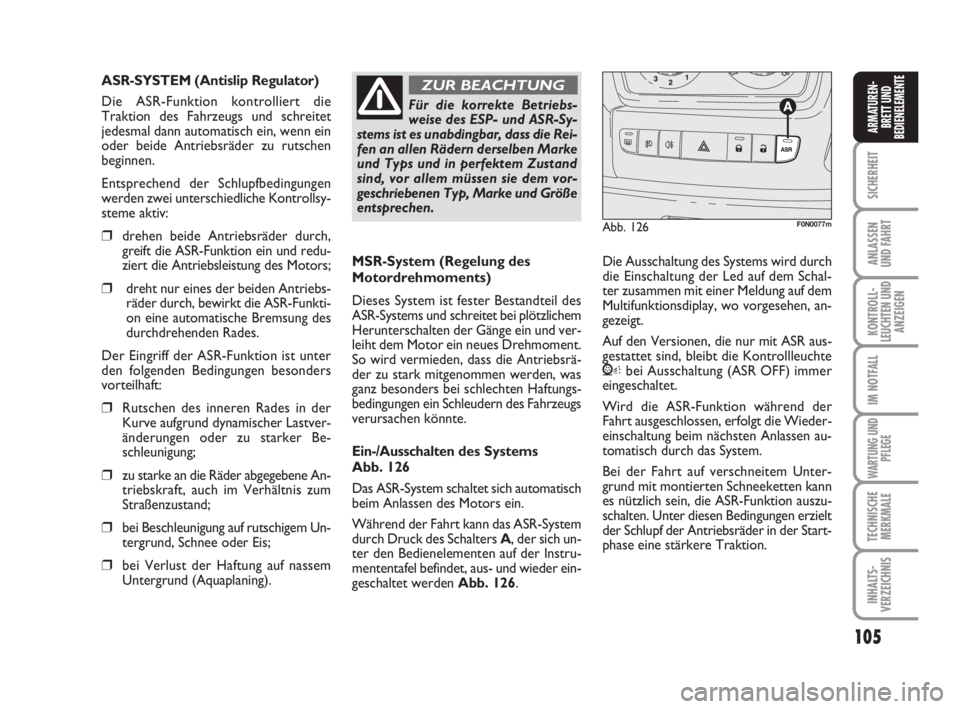

ASR-SYSTEM (Antislip Regulator)
Die ASR-Funktion kontrolliert die
Traktion des Fahrzeugs und schreitet
jedesmal dann automatisch ein, wenn ein
oder beide Antriebsräder zu rutschen
beginnen.
Entsprechend der Schlupfbedingungen
werden zwei unterschiedliche Kontrollsy-
steme aktiv:
❒drehen beide Antriebsräder durch,
greift die ASR-Funktion ein und redu-
ziert die Antriebsleistung des Motors;
❒dreht nur eines der beiden Antriebs-
räder durch, bewirkt die ASR-Funkti-
on eine automatische Bremsung des
durchdrehenden Rades.
Der Eingriff der ASR-Funktion ist unter
den folgenden Bedingungen besonders
vorteilhaft:
❒Rutschen des inneren Rades in der
Kurve aufgrund dynamischer Lastver-
änderungen oder zu starker Be-
schleunigung;
❒zu starke an die Räder abgegebene An-
triebskraft, auch im Verhältnis zum
Straßenzustand;
❒bei Beschleunigung auf rutschigem Un-
tergrund, Schnee oder Eis;
❒bei Verlust der Haftung auf nassem
Untergrund (Aquaplaning).
102-112 Ducato D 6-11-2007 11:36 Pagina 105

106
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
Die Leistungen des Systems
sollten jedoch den Fahrer
nicht veranlassen, unnütze und unge-
rechtfertigte Risiken einzugehen. Die
Fahrweise ist stets dem Zustand der
Straße, der Sicht und dem Verkehr an-
zupassen. Die Verantwortung für die
Straßensicherheit liegt stets beim Fah-
rer des Fahrzeugs.
ZUR BEACHTUNG
Für die korrekte Betriebsweise des ASR-
Systems ist es unabdingbar, dass die Rei-
fen an allen Rädern derselben Marke und
Typs und in perfektem Zustand sind, vor
allem müssen sie dem vorgeschriebenen
Typ, Marke und Größe entsprechen.
FEHLERMELDUNG
Bei eventuellen Betriebsanomalien schal-
tet sich das ASR-System automatisch aus,
und auf der Instrumententafel leuchtet die
Lampe
ákontinuierlich, zusammen mit
der Meldung auf dem Multifunktionsdis-
play (wo vorgesehen) (siehe Kapitel “Kon-
trollleuchten und Anzeigen”) und der Ein-
schaltung der Led auf der Taste ASR. In
diesem Fall wenden Sie sich bitte schnellst
möglich an das Fiat Kundendienstnetz.

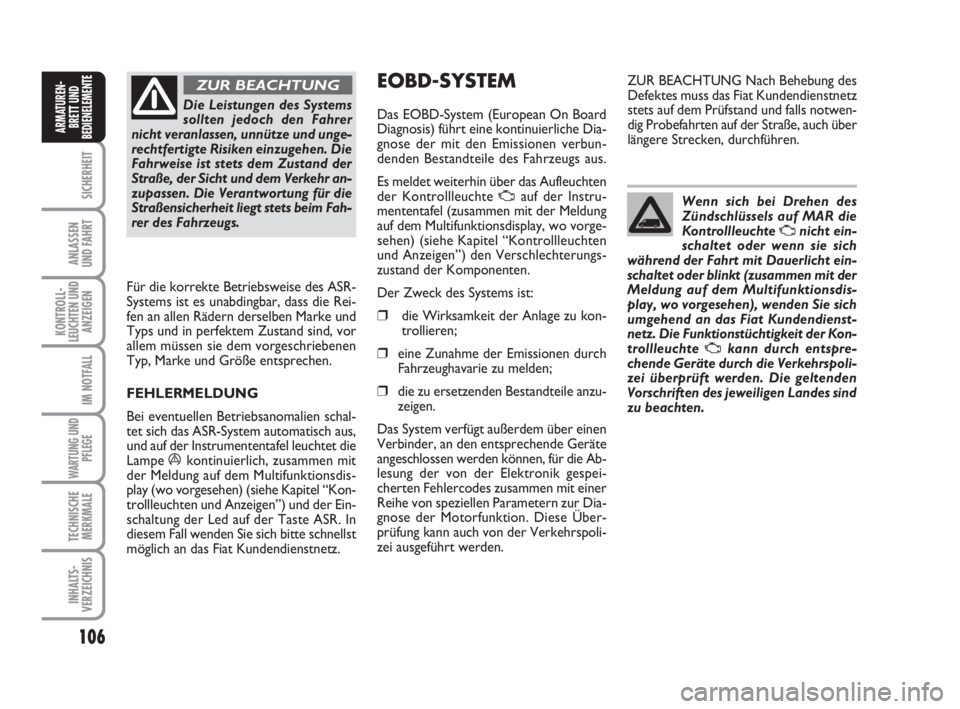

EOBD-SYSTEM
Das EOBD-System (European On Board
Diagnosis) führt eine kontinuierliche Dia-
gnose der mit den Emissionen verbun-
denden Bestandteile des Fahrzeugs aus.
Es meldet weiterhin über das Aufleuchten
der Kontrollleuchte
Uauf der Instru-
mententafel (zusammen mit der Meldung
auf dem Multifunktionsdisplay, wo vorge-
sehen) (siehe Kapitel “Kontrollleuchten
und Anzeigen”) den Verschlechterungs-
zustand der Komponenten.
Der Zweck des Systems ist:
❒die Wirksamkeit der Anlage zu kon-
trollieren;
❒eine Zunahme der Emissionen durch
Fahrzeughavarie zu melden;
❒die zu ersetzenden Bestandteile anzu-
zeigen.
Das System verfügt außerdem über einen
Verbinder, an den entsprechende Geräte
angeschlossen werden können, für die Ab-
lesung der von der Elektronik gespei-
cherten Fehlercodes zusammen mit einer
Reihe von speziellen Parametern zur Dia-
gnose der Motorfunktion. Diese Über-
prüfung kann auch von der Verkehrspoli-
zei ausgeführt werden.ZUR BEACHTUNG Nach Behebung des
Defektes muss das Fiat Kundendienstnetz
stets auf dem Prüfstand und falls notwen-
dig Probefahrten auf der Straße, auch über
längere Strecken, durchführen.
Wenn sich bei Drehen des
Zündschlüssels auf MAR die
Kontrollleuchte
Unicht ein-
schaltet oder wenn sie sich
während der Fahrt mit Dauerlicht ein-
schaltet oder blinkt (zusammen mit der
Meldung auf dem Multifunktionsdis-
play, wo vorgesehen), wenden Sie sich
umgehend an das Fiat Kundendienst-
netz. Die Funktionstüchtigkeit der Kon-
trollleuchte
Ukann durch entspre-
chende Geräte durch die Verkehrspoli-
zei überprüft werden. Die geltenden
Vorschriften des jeweiligen Landes sind
zu beachten.
102-112 Ducato D 6-11-2007 11:36 Pagina 106

107
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE

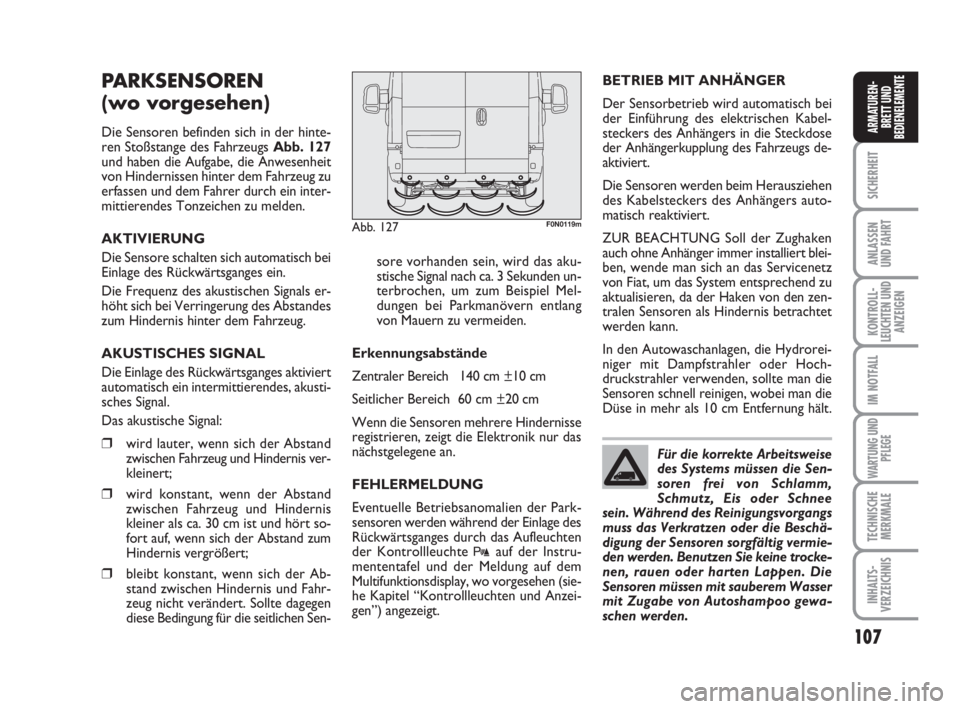

PARKSENSOREN
(wo vorgesehen)
Die Sensoren befinden sich in der hinte-
ren Stoßstange des Fahrzeugs Abb. 127
und haben die Aufgabe, die Anwesenheit
von Hindernissen hinter dem Fahrzeug zu
erfassen und dem Fahrer durch ein inter-
mittierendes Tonzeichen zu melden.
AKTIVIERUNG
Die Sensore schalten sich automatisch bei
Einlage des Rückwärtsganges ein.
Die Frequenz des akustischen Signals er-
höht sich bei Verringerung des Abstandes
zum Hindernis hinter dem Fahrzeug.
AKUSTISCHES SIGNAL
Die Einlage des Rückwärtsganges aktiviert
automatisch ein intermittierendes, akusti-
sches Signal.
Das akustische Signal:
❒wird lauter, wenn sich der Abstand
zwischen Fahrzeug und Hindernis ver-
kleinert;
❒wird konstant, wenn der Abstand
zwischen Fahrzeug und Hindernis
kleiner als ca. 30 cm ist und hört so-
fort auf, wenn sich der Abstand zum
Hindernis vergrößert;
❒bleibt konstant, wenn sich der Ab-
stand zwischen Hindernis und Fahr-
zeug nicht verändert. Sollte dagegen
diese Bedingung für die seitlichen Sen-sore vorhanden sein, wird das aku-
stische Signal nach ca. 3 Sekunden un-
terbrochen, um zum Beispiel Mel-
dungen bei Parkmanövern entlang
von Mauern zu vermeiden.
Erkennungsabstände
Zentraler Bereich 140 cm ±10 cm
Seitlicher Bereich 60 cm ±20 cm
Wenn die Sensoren mehrere Hindernisse
registrieren, zeigt die Elektronik nur das
nächstgelegene an.
FEHLERMELDUNG
Eventuelle Betriebsanomalien der Park-
sensoren werden während der Einlage des
Rückwärtsganges durch das Aufleuchten
der Kontrollleuchte
tauf der Instru-
mententafel und der Meldung auf dem
Multifunktionsdisplay, wo vorgesehen (sie-
he Kapitel “Kontrollleuchten und Anzei-
gen”) angezeigt.BETRIEB MIT ANHÄNGER
Der Sensorbetrieb wird automatisch bei
der Einführung des elektrischen Kabel-
steckers des Anhängers in die Steckdose
der Anhängerkupplung des Fahrzeugs de-
aktiviert.
Die Sensoren werden beim Herausziehen
des Kabelsteckers des Anhängers auto-
matisch reaktiviert.
ZUR BEACHTUNG Soll der Zughaken
auch ohne Anhänger immer installiert blei-
ben, wende man sich an das Servicenetz
von Fiat, um das System entsprechend zu
aktualisieren, da der Haken von den zen-
tralen Sensoren als Hindernis betrachtet
werden kann.
In den Autowaschanlagen, die Hydrorei-
niger mit Dampfstrahler oder Hoch-
druckstrahler verwenden, sollte man die
Sensoren schnell reinigen, wobei man die
Düse in mehr als 10 cm Entfernung hält.
Abb. 127F0N0119m
Für die korrekte Arbeitsweise
des Systems müssen die Sen-
soren frei von Schlamm,
Schmutz, Eis oder Schnee
sein. Während des Reinigungsvorgangs
muss das Verkratzen oder die Beschä-
digung der Sensoren sorgfältig vermie-
den werden. Benutzen Sie keine trocke-
nen, rauen oder harten Lappen. Die
Sensoren müssen mit sauberem Wasser
mit Zugabe von Autoshampoo gewa-
schen werden.
102-112 Ducato D 6-11-2007 11:36 Pagina 107

AUTORADIO
(wo vorgesehen)
Für die Funktionsweise der Autoradios
schlagen Sie bitte in der Ergänzung in der
Anlage dieser Betriebsanleitung nach.
VORRÜSTUNG AUTORADIO
(wo vorgesehen)
Die Anlage umfasst:
❒Versorgungskabel des Autoradios
❒Kabel für die Verbindung der vorde-
ren Lautsprecher
❒Antennenkabel
❒2 Tweeter-Lautsprecher Aan den
vorderen Pfosten (jeder mit einer
Leistung von max. 30W);
❒2 Mid-woofer-Lautsprecher Ban
den Vordertüren (Durchmesser
165 mm, jeder mit einer Leistung
von max. 40W);
❒Antennen- und Radiokabel.
108
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
Die Verantwortung beim
Einparken und anderen ge-
fährliche Manövern liegt auf jedem
Fall immer beim Fahrer. Bei Durch-
führung dieser Manöver muss er sich
immer vergewissern, dass sich dort
keine Personen (insbesondere Kinder)
oder Tiere aufhalten. Die Parksenso-
ren stellen eine Hilfe für den Fahrer
dar, dieser darf aber während poten-
tiell gefährlichen Manövern nie die
Aufmerksamkeit verringern, auch
wenn sie bei geringer Geschwindigkeit
ausgeführt werden.
ZUR BEACHTUNG

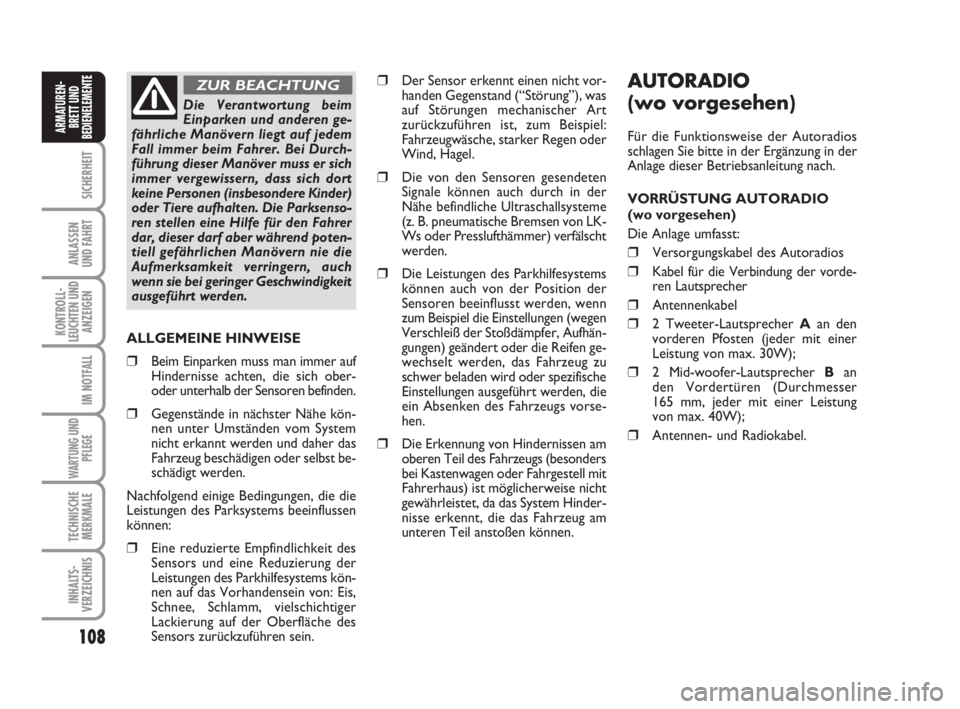

ALLGEMEINE HINWEISE
❒Beim Einparken muss man immer auf
Hindernisse achten, die sich ober-
oder unterhalb der Sensoren befinden.
❒Gegenstände in nächster Nähe kön-
nen unter Umständen vom System
nicht erkannt werden und daher das
Fahrzeug beschädigen oder selbst be-
schädigt werden.
Nachfolgend einige Bedingungen, die die
Leistungen des Parksystems beeinflussen
können:
❒Eine reduzierte Empfindlichkeit des
Sensors und eine Reduzierung der
Leistungen des Parkhilfesystems kön-
nen auf das Vorhandensein von: Eis,
Schnee, Schlamm, vielschichtiger
Lackierung auf der Oberfläche des
Sensors zurückzuführen sein.
❒Der Sensor erkennt einen nicht vor-
handen Gegenstand (“Störung”), was
auf Störungen mechanischer Art
zurückzuführen ist, zum Beispiel:
Fahrzeugwäsche, starker Regen oder
Wind, Hagel.
❒Die von den Sensoren gesendeten
Signale können auch durch in der
Nähe befindliche Ultraschallsysteme
(z. B. pneumatische Bremsen von LK-
Ws oder Presslufthämmer) verfälscht
werden.
❒Die Leistungen des Parkhilfesystems
können auch von der Position der
Sensoren beeinflusst werden, wenn
zum Beispiel die Einstellungen (wegen
Verschleiß der Stoßdämpfer, Aufhän-
gungen) geändert oder die Reifen ge-
wechselt werden, das Fahrzeug zu
schwer beladen wird oder spezifische
Einstellungen ausgeführt werden, die
ein Absenken des Fahrzeugs vorse-
hen.
❒Die Erkennung von Hindernissen am
oberen Teil des Fahrzeugs (besonders
bei Kastenwagen oder Fahrgestell mit
Fahrerhaus) ist möglicherweise nicht
gewährleistet, da das System Hinder-
nisse erkennt, die das Fahrzeug am
unteren Teil anstoßen können.
102-112 Ducato D 6-11-2007 11:36 Pagina 108

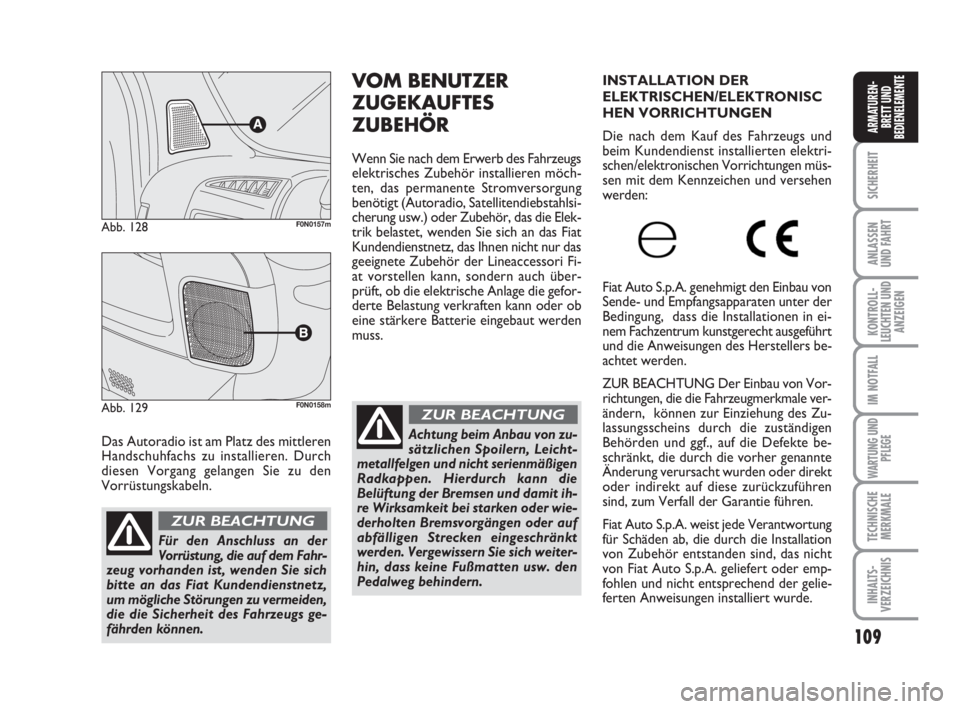

109
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
Das Autoradio ist am Platz des mittleren
Handschuhfachs zu installieren. Durch
diesen Vorgang gelangen Sie zu den
Vorrüstungskabeln.
Abb. 128F0N0157m
VOM BENUTZER
ZUGEKAUFTES
ZUBEHÖR
Wenn Sie nach dem Erwerb des Fahrzeugs
elektrisches Zubehör installieren möch-
ten, das permanente Stromversorgung
benötigt (Autoradio, Satellitendiebstahlsi-
cherung usw.) oder Zubehör, das die Elek-
trik belastet, wenden Sie sich an das Fiat
Kundendienstnetz, das Ihnen nicht nur das
geeignete Zubehör der Lineaccessori Fi-
at vorstellen kann, sondern auch über-
prüft, ob die elektrische Anlage die gefor-
derte Belastung verkraften kann oder ob
eine stärkere Batterie eingebaut werden
muss.
Für den Anschluss an der
Vorrüstung, die auf dem Fahr-
zeug vorhanden ist, wenden Sie sich
bitte an das Fiat Kundendienstnetz,
um mögliche Störungen zu vermeiden,
die die Sicherheit des Fahrzeugs ge-
fährden können.
ZUR BEACHTUNG
Abb. 129F0N0158m
Achtung beim Anbau von zu-
sätzlichen Spoilern, Leicht-
metallfelgen und nicht serienmäßigen
Radkappen. Hierdurch kann die
Belüftung der Bremsen und damit ih-
re Wirksamkeit bei starken oder wie-
derholten Bremsvorgängen oder auf
abfälligen Strecken eingeschränkt
werden. Vergewissern Sie sich weiter-
hin, dass keine Fußmatten usw. den
Pedalweg behindern.
ZUR BEACHTUNG
INSTALLATION DER
ELEKTRISCHEN/ELEKTRONISC
HEN VORRICHTUNGEN
Die nach dem Kauf des Fahrzeugs und
beim Kundendienst installierten elektri-
schen/elektronischen Vorrichtungen müs-
sen mit dem Kennzeichen und versehen
werden:
Fiat Auto S.p.A. genehmigt den Einbau von
Sende- und Empfangsapparaten unter der
Bedingung, dass die Installationen in ei-
nem Fachzentrum kunstgerecht ausgeführt
und die Anweisungen des Herstellers be-
achtet werden.
ZUR BEACHTUNG Der Einbau von Vor-
richtungen, die die Fahrzeugmerkmale ver-
ändern, können zur Einziehung des Zu-
lassungsscheins durch die zuständigen
Behörden und ggf., auf die Defekte be-
schränkt, die durch die vorher genannte
Änderung verursacht wurden oder direkt
oder indirekt auf diese zurückzuführen
sind, zum Verfall der Garantie führen.
Fiat Auto S.p.A. weist jede Verantwortung
für Schäden ab, die durch die Installation
von Zubehör entstanden sind, das nicht
von Fiat Auto S.p.A. geliefert oder emp-
fohlen und nicht entsprechend der gelie-
ferten Anweisungen installiert wurde.
102-112 Ducato D 6-11-2007 11:36 Pagina 109
