FIAT DUCATO 2008 Libretto Uso Manutenzione (in Italian)

I rivestimenti tessili del vostro
veicolo sono dimensionati per
resistere a lungo all'usura de-
rivante dall'utilizzo normale
del mezzo. Pur tuttavia è assoluta-
mente necessario evitare sfregamenti
traumatici e/o prolungati con acces-
sori di abbigliamento quali fibbie me-
talliche, borchie, fissaggi in Velcro e si-
mili, in quanto gli stessi, agendo in mo-
do localizzato e con una elevata pres-
sione sui filati, potrebbero provocare
la rottura di alcuni fili con conseguen-
te danneggiamento della fodera.
210
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA

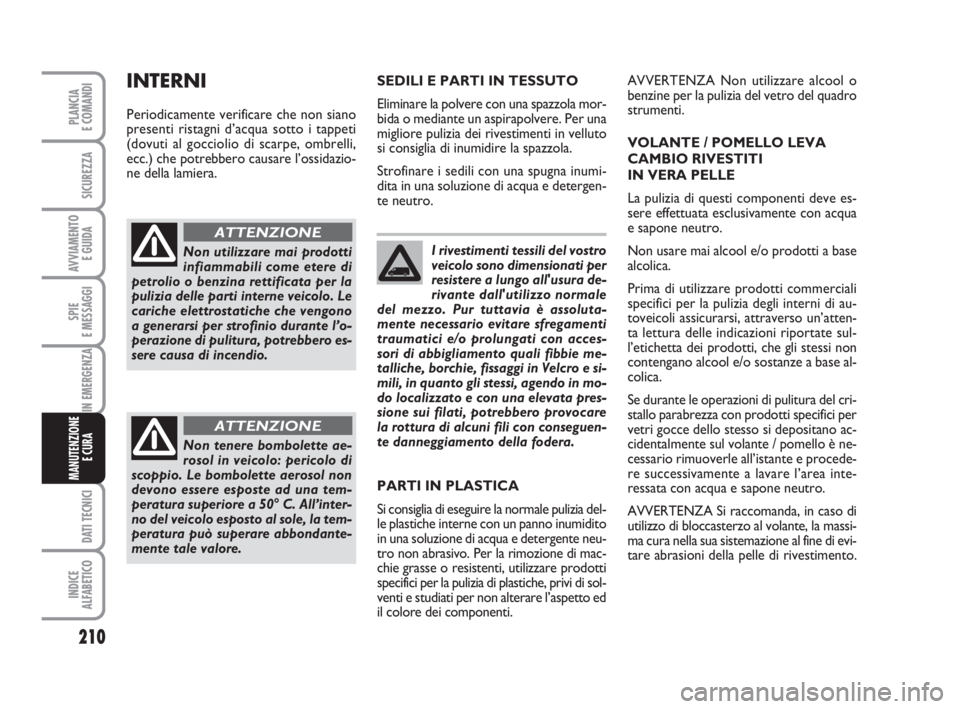

SEDILI E PARTI IN TESSUTO
Eliminare la polvere con una spazzola mor-
bida o mediante un aspirapolvere. Per una
migliore pulizia dei rivestimenti in velluto
si consiglia di inumidire la spazzola.
Strofinare i sedili con una spugna inumi-
dita in una soluzione di acqua e detergen-
te neutro.
Non utilizzare mai prodotti
infiammabili come etere di
petrolio o benzina rettificata per la
pulizia delle parti interne veicolo. Le
cariche elettrostatiche che vengono
a generarsi per strofinio durante l’o-
perazione di pulitura, potrebbero es-
sere causa di incendio.
ATTENZIONE
Non tenere bombolette ae-
rosol in veicolo: pericolo di
scoppio. Le bombolette aerosol non
devono essere esposte ad una tem-
peratura superiore a 50° C. All’inter-
no del veicolo esposto al sole, la tem-
peratura può superare abbondante-
mente tale valore.
ATTENZIONE
INTERNI
Periodicamente verificare che non siano
presenti ristagni d’acqua sotto i tappeti
(dovuti al gocciolio di scarpe, ombrelli,
ecc.) che potrebbero causare l’ossidazio-
ne della lamiera.AVVERTENZA Non utilizzare alcool o
benzine per la pulizia del vetro del quadro
strumenti.
VOLANTE / POMELLO LEVA
CAMBIO RIVESTITI
IN VERA PELLE
La pulizia di questi componenti deve es-
sere effettuata esclusivamente con acqua
e sapone neutro.
Non usare mai alcool e/o prodotti a base
alcolica.
Prima di utilizzare prodotti commerciali
specifici per la pulizia degli interni di au-
toveicoli assicurarsi, attraverso un’atten-
ta lettura delle indicazioni riportate sul-
l’etichetta dei prodotti, che gli stessi non
contengano alcool e/o sostanze a base al-
colica.
Se durante le operazioni di pulitura del cri-
stallo parabrezza con prodotti specifici per
vetri gocce dello stesso si depositano ac-
cidentalmente sul volante / pomello è ne-
cessario rimuoverle all’istante e procede-
re successivamente a lavare l’area inte-
ressata con acqua e sapone neutro.
AVVERTENZA Si raccomanda, in caso di
utilizzo di bloccasterzo al volante, la massi-
ma cura nella sua sistemazione al fine di evi-
tare abrasioni della pelle di rivestimento. PARTI IN PLASTICA
Si consiglia di eseguire la normale pulizia del-
le plastiche interne con un panno inumidito
in una soluzione di acqua e detergente neu-
tro non abrasivo. Per la rimozione di mac-
chie grasse o resistenti, utilizzare prodotti
specifici per la pulizia di plastiche, privi di sol-
venti e studiati per non alterare l’aspetto ed
il colore dei componenti.
189-210 Ducato IT 6-11-2007 9:17 Pagina 210

211
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA

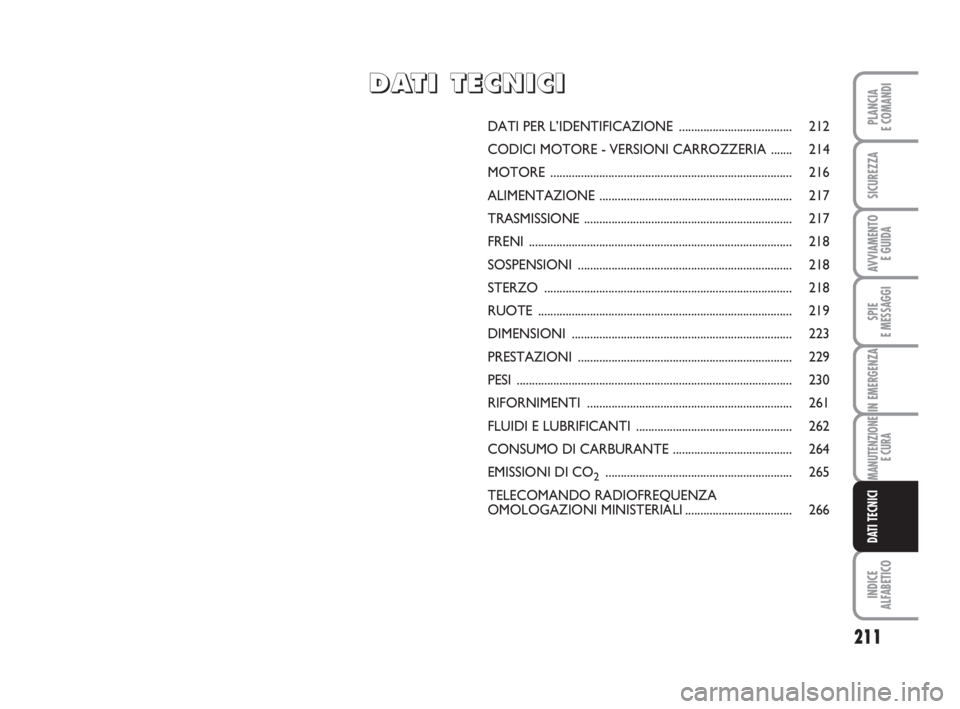

DATI TECNICI
DATI PER L’IDENTIFICAZIONE ..................................... 212
CODICI MOTORE - VERSIONI CARROZZERIA ....... 214
MOTORE ............................................................................... 216
ALIMENTAZIONE ............................................................... 217
TRASMISSIONE .................................................................... 217
FRENI ...................................................................................... 218
SOSPENSIONI ...................................................................... 218
STERZO ................................................................................. 218
RUOTE ................................................................................... 219
DIMENSIONI ........................................................................ 223
PRESTAZIONI ...................................................................... 229
PESI .......................................................................................... 230
RIFORNIMENTI ................................................................... 261
FLUIDI E LUBRIFICANTI ................................................... 262
CONSUMO DI CARBURANTE ....................................... 264
EMISSIONI DI CO
2............................................................. 265
TELECOMANDO RADIOFREQUENZA
OMOLOGAZIONI MINISTERIALI................................... 266
DD D
A A
T T
I I
T T
E E
C C
N N
I I
C C
I I
211-269 Ducato IT 6-11-2007 9:18 Pagina 211

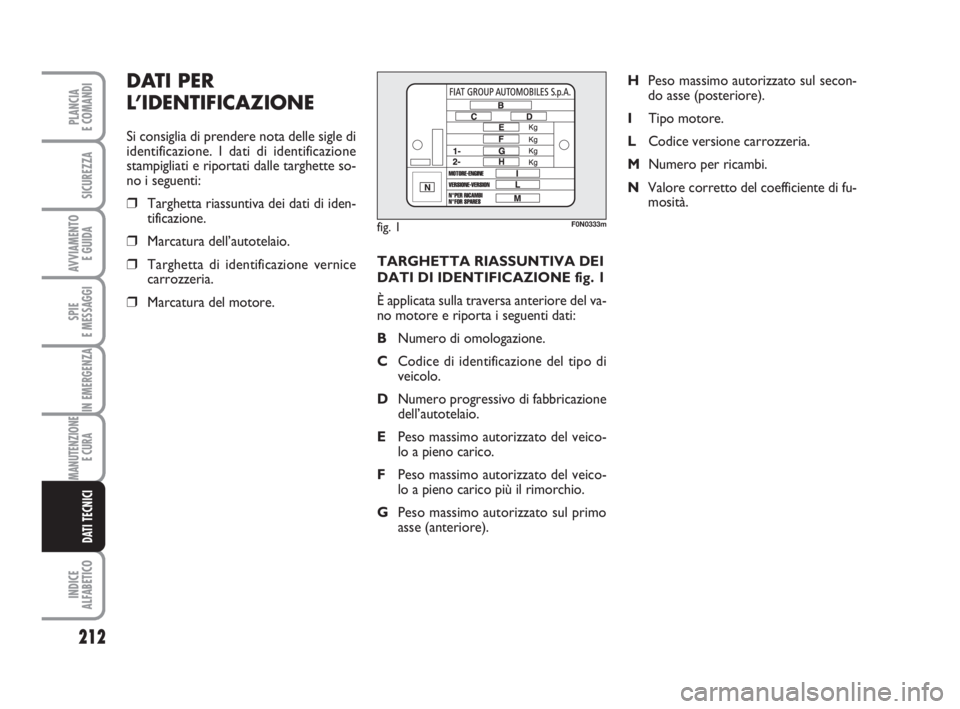

TARGHETTA RIASSUNTIVA DEI
DATI DI IDENTIFICAZIONE fig. 1
È applicata sulla traversa anteriore del va-
no motore e riporta i seguenti dati:
BNumero di omologazione.
CCodice di identificazione del tipo di
veicolo.
DNumero progressivo di fabbricazione
dell’autotelaio.
EPeso massimo autorizzato del veico-
lo a pieno carico.
FPeso massimo autorizzato del veico-
lo a pieno carico più il rimorchio.
GPeso massimo autorizzato sul primo
asse (anteriore).HPeso massimo autorizzato sul secon-
do asse (posteriore).
ITipo motore.
LCodice versione carrozzeria.
MNumero per ricambi.
NValore corretto del coefficiente di fu-
mosità.
DATI PER
L’IDENTIFICAZIONE
Si consiglia di prendere nota delle sigle di
identificazione. I dati di identificazione
stampigliati e riportati dalle targhette so-
no i seguenti:
❒Targhetta riassuntiva dei dati di iden-
tificazione.
❒Marcatura dell’autotelaio.
❒Targhetta di identificazione vernice
carrozzeria.
❒Marcatura del motore.
fig. 1F0N0333m
212
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
211-269 Ducato IT 6-11-2007 9:18 Pagina 212

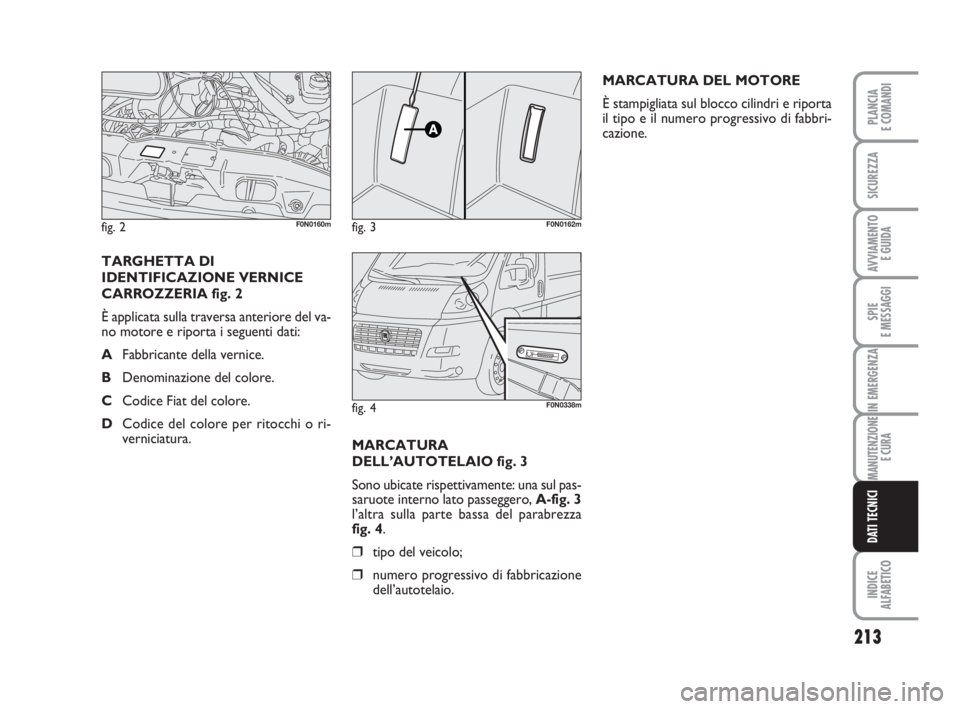

MARCATURA
DELL’AUTOTELAIO fig. 3
Sono ubicate rispettivamente: una sul pas-
saruote interno lato passeggero, A-fig. 3
l’altra sulla parte bassa del parabrezza
fig. 4.
❒tipo del veicolo;
❒numero progressivo di fabbricazione
dell’autotelaio.MARCATURA DEL MOTORE
È stampigliata sul blocco cilindri e riporta
il tipo e il numero progressivo di fabbri-
cazione.
TARGHETTA DI
IDENTIFICAZIONE VERNICE
CARROZZERIA fig. 2
È applicata sulla traversa anteriore del va-
no motore e riporta i seguenti dati:
AFabbricante della vernice.
BDenominazione del colore.
CCodice Fiat del colore.
DCodice del colore per ritocchi o ri-
verniciatura.
fig. 2F0N0160mfig. 3F0N0162m
213
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
fig. 4F0N0338m
211-269 Ducato IT 6-11-2007 9:18 Pagina 213

214
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI

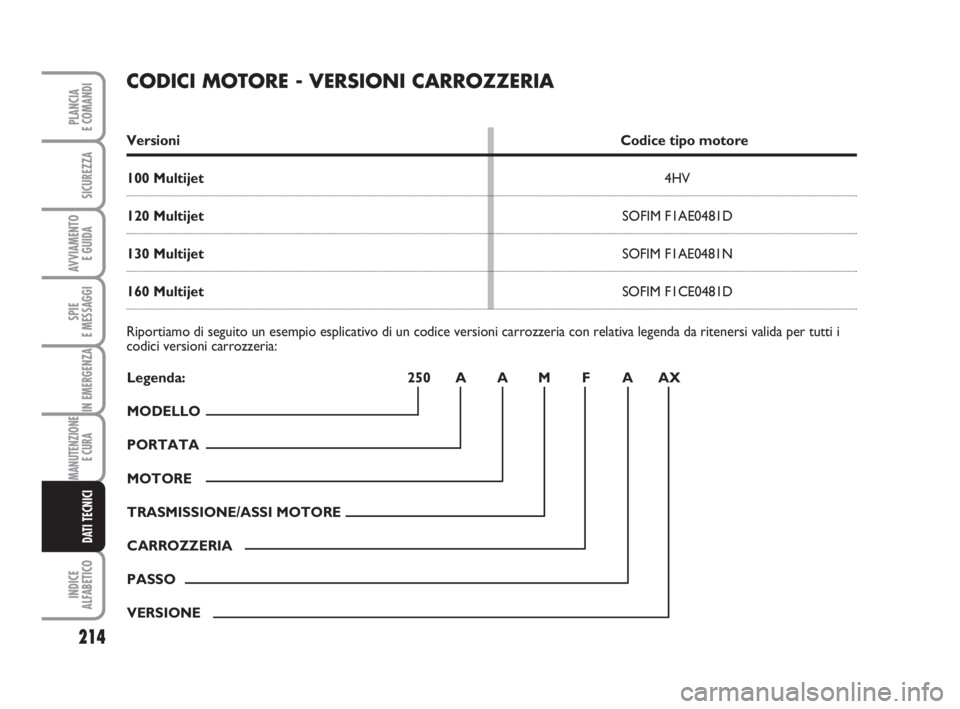

CODICI MOTORE - VERSIONI CARROZZERIA
Versioni Codice tipo motore
100 Multijet4HV
120 MultijetSOFIM F1AE0481D
130 MultijetSOFIM F1AE0481N
160 MultijetSOFIM F1CE0481D
Riportiamo di seguito un esempio esplicativo di un codice versioni carrozzeria con relativa legenda da ritenersi valida per tutti i
codici versioni carrozzeria:
Legenda: 250 A A M F A AX
MODELLO
PORTATA
MOTORE
TRASMISSIONE/ASSI MOTORE
CARROZZERIA
PASSO
VERSIONE
211-269 Ducato IT 6-11-2007 9:18 Pagina 214

215
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI

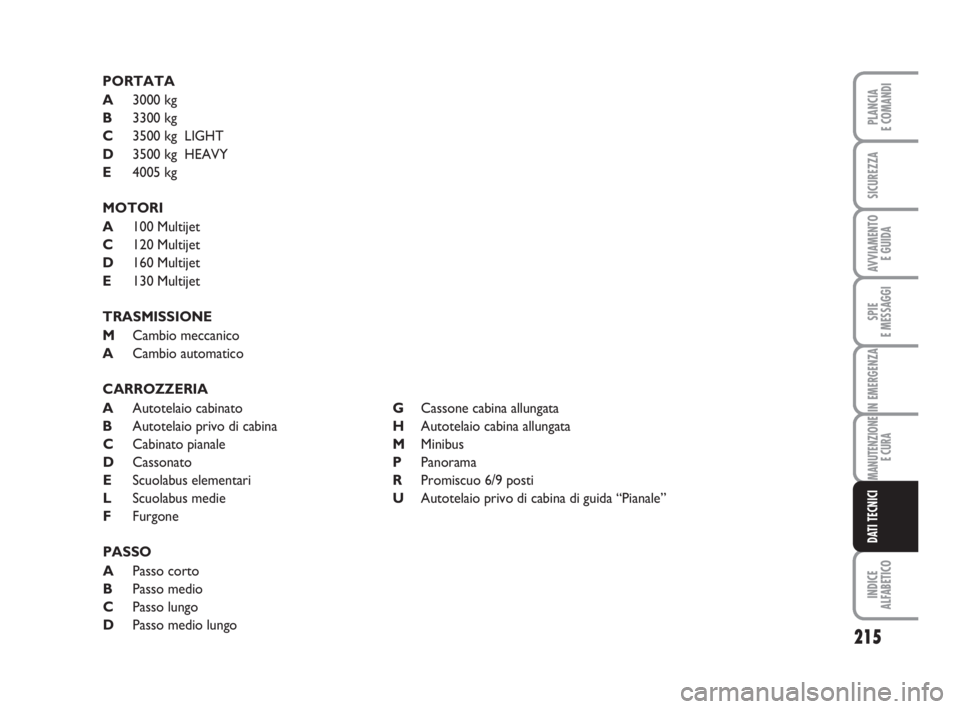

PORTATA
A3000 kg
B3300 kg
C3500 kg LIGHT
D3500 kg HEAVY
E4005 kg
MOTORI
A100 Multijet
C120 Multijet
D160 Multijet
E130 Multijet
TRASMISSIONE
MCambio meccanico
ACambio automatico
CARROZZERIA
AAutotelaio cabinatoGCassone cabina allungata
BAutotelaio privo di cabinaHAutotelaio cabina allungata
CCabinato pianaleMMinibus
DCassonatoPPanorama
EScuolabus elementariRPromiscuo 6/9 posti
LScuolabus medieUAutotelaio privo di cabina di guida “Pianale”
FFurgone
PASSO
APasso corto
BPasso medio
CPasso lungo
DPasso medio lungo
211-269 Ducato IT 6-11-2007 9:18 Pagina 215

216
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI

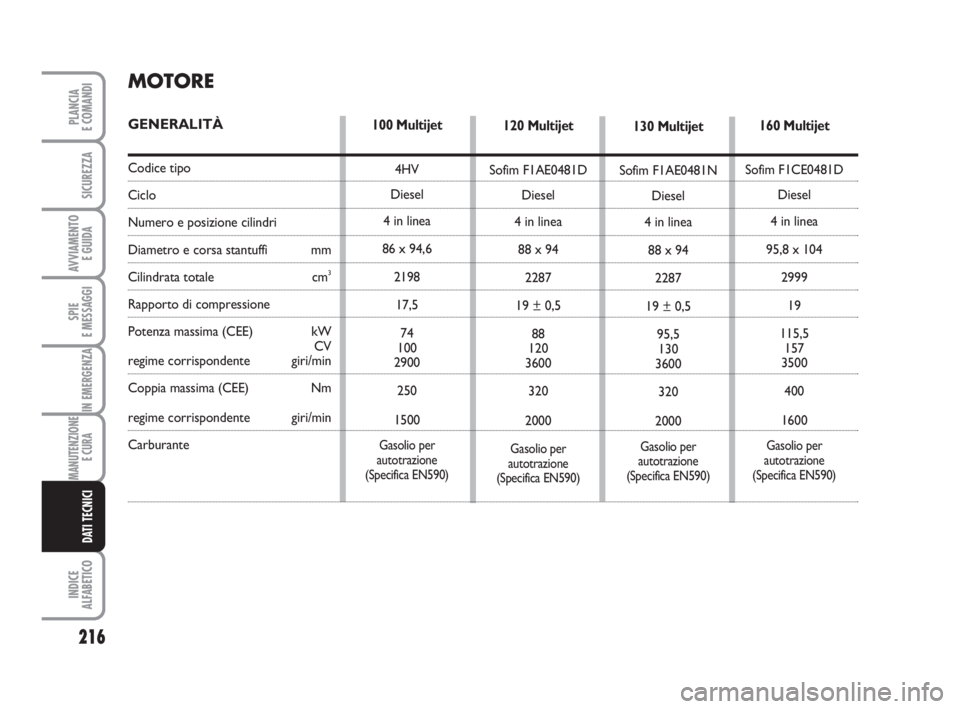

MOTORE
GENERALITÀ
Codice tipo
Ciclo
Numero e posizione cilindri
Diametro e corsa stantuffi mm
Cilindrata totale cm3
Rapporto di compressione
Potenza massima (CEE) kW
CV
regime corrispondente giri/min
Coppia massima (CEE) Nm
regime corrispondente giri/min
Carburante
120 Multijet
Sofim F1AE0481D
Diesel
4 in linea
88 x 94
2287
19 ± 0,5
88
120
3600
320
2000
Gasolio per
autotrazione
(Specifica EN590)
130 Multijet
Sofim F1AE0481N
Diesel
4 in linea
88 x 94
2287
19 ± 0,5
95,5
130
3600
320
2000
Gasolio per
autotrazione
(Specifica EN590)
160 Multijet
Sofim F1CE0481D
Diesel
4 in linea
95,8 x 104
2999
19
115,5
157
3500
400
1600
Gasolio per
autotrazione
(Specifica EN590)
100 Multijet
4HV
Diesel
4 in linea
86 x 94,6
2198
17,5
74
100
2900
250
1500
Gasolio per
autotrazione
(Specifica EN590)
211-269 Ducato IT 6-11-2007 9:18 Pagina 216

217
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI

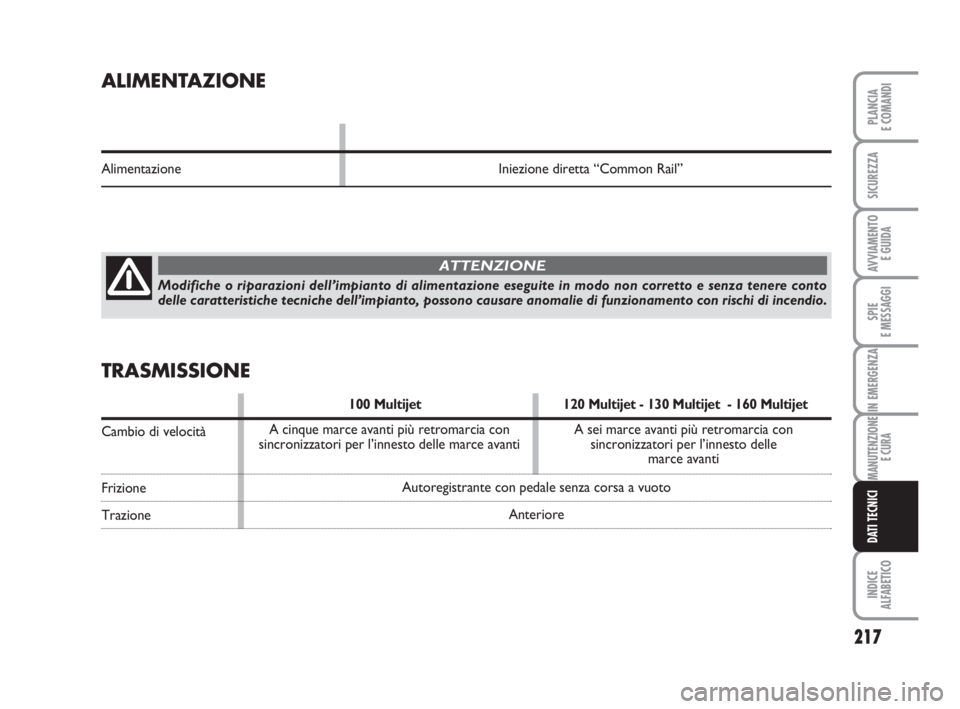

ALIMENTAZIONE
Alimentazione Iniezione diretta “Common Rail”
Modifiche o riparazioni dell’impianto di alimentazione eseguite in modo non corretto e senza tenere conto
delle caratteristiche tecniche dell’impianto, possono causare anomalie di funzionamento con rischi di incendio.
ATTENZIONE
TRASMISSIONE
100 Multijet 120 Multijet - 130 Multijet - 160 Multijet
Cambio di velocità
Frizione
TrazioneAutoregistrante con pedale senza corsa a vuoto
Anteriore A cinque marce avanti più retromarcia con
sincronizzatori per l’innesto delle marce avantiA sei marce avanti più retromarcia con
sincronizzatori per l’innesto delle
marce avanti
211-269 Ducato IT 6-11-2007 9:18 Pagina 217

218
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI

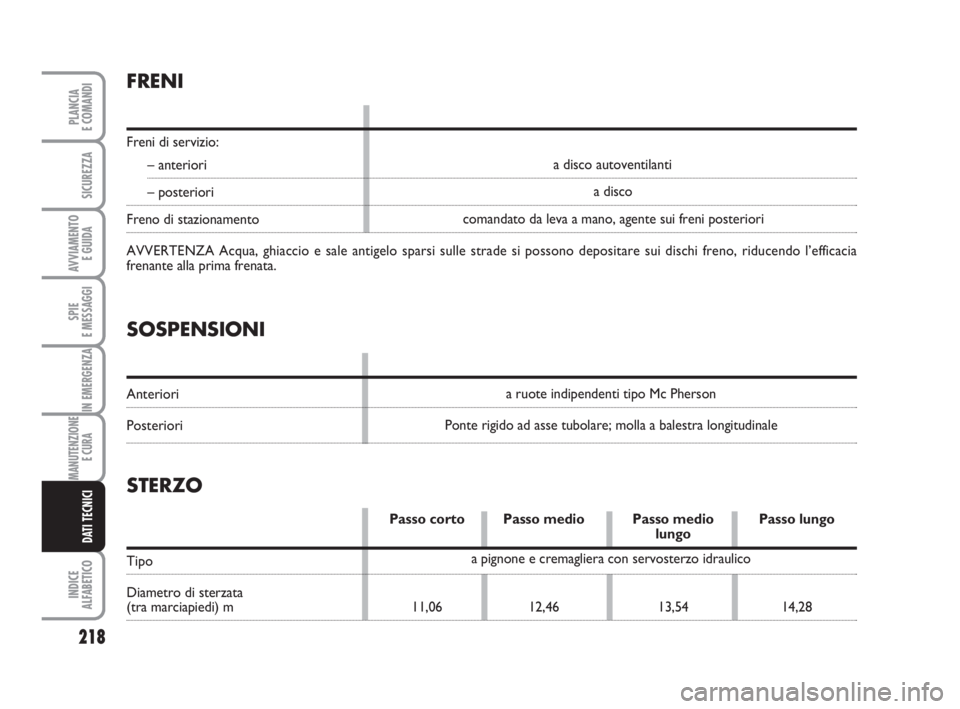

SOSPENSIONI
Anteriori
Posteriori
FRENI
Freni di servizio:
– anteriori
– posteriori
Freno di stazionamento
AVVERTENZA Acqua, ghiaccio e sale antigelo sparsi sulle strade si possono depositare sui dischi freno, riducendo l’efficacia
frenante alla prima frenata.
a ruote indipendenti tipo Mc Pherson
Ponte rigido ad asse tubolare; molla a balestra longitudinalecomandato da leva a mano, agente sui freni posterioria disco a disco autoventilanti
a pignone e cremagliera con servosterzo idraulico
STERZO
Passo corto Passo medio Passo medio Passo lungolungo
Tipo
Diametro di sterzata
(tra marciapiedi) m 11,06 12,46 13,54 14,28
211-269 Ducato IT 6-11-2007 9:18 Pagina 218

219
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI

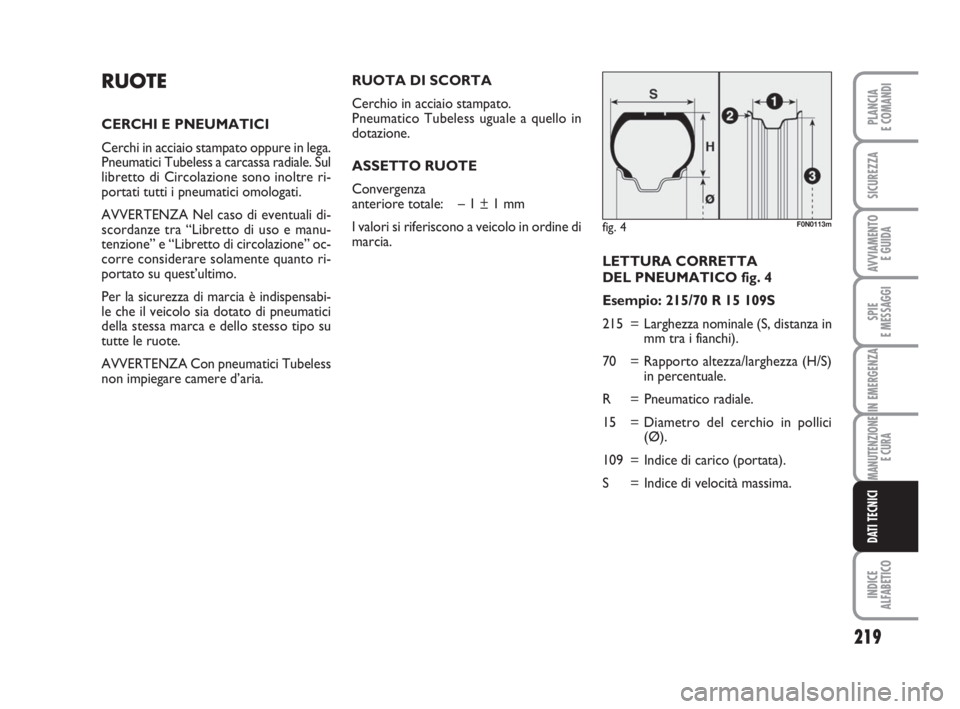

LETTURA CORRETTA
DEL PNEUMATICO fig. 4
Esempio: 215/70 R 15 109S
215 = Larghezza nominale (S, distanza in
mm tra i fianchi).
70 = Rapporto altezza/larghezza (H/S)
in percentuale.
R = Pneumatico radiale.
15 = Diametro del cerchio in pollici
(Ø).
109 = Indice di carico (portata).
S = Indice di velocità massima.
RUOTE
CERCHI E PNEUMATICI
Cerchi in acciaio stampato oppure in lega.
Pneumatici Tubeless a carcassa radiale. Sul
libretto di Circolazione sono inoltre ri-
portati tutti i pneumatici omologati.
AVVERTENZA Nel caso di eventuali di-
scordanze tra “Libretto di uso e manu-
tenzione” e “Libretto di circolazione” oc-
corre considerare solamente quanto ri-
portato su quest’ultimo.
Per la sicurezza di marcia è indispensabi-
le che il veicolo sia dotato di pneumatici
della stessa marca e dello stesso tipo su
tutte le ruote.
AVVERTENZA Con pneumatici Tubeless
non impiegare camere d’aria.
fig. 4F0N0113m
RUOTA DI SCORTA
Cerchio in acciaio stampato.
Pneumatico Tubeless uguale a quello in
dotazione.
ASSETTO RUOTE
Convergenza
anteriore totale: – 1 ± 1 mm
I valori si riferiscono a veicolo in ordine di
marcia.
211-269 Ducato IT 6-11-2007 9:18 Pagina 219
