FIAT DUCATO 2008 Libretto Uso Manutenzione (in Italian)

180
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA

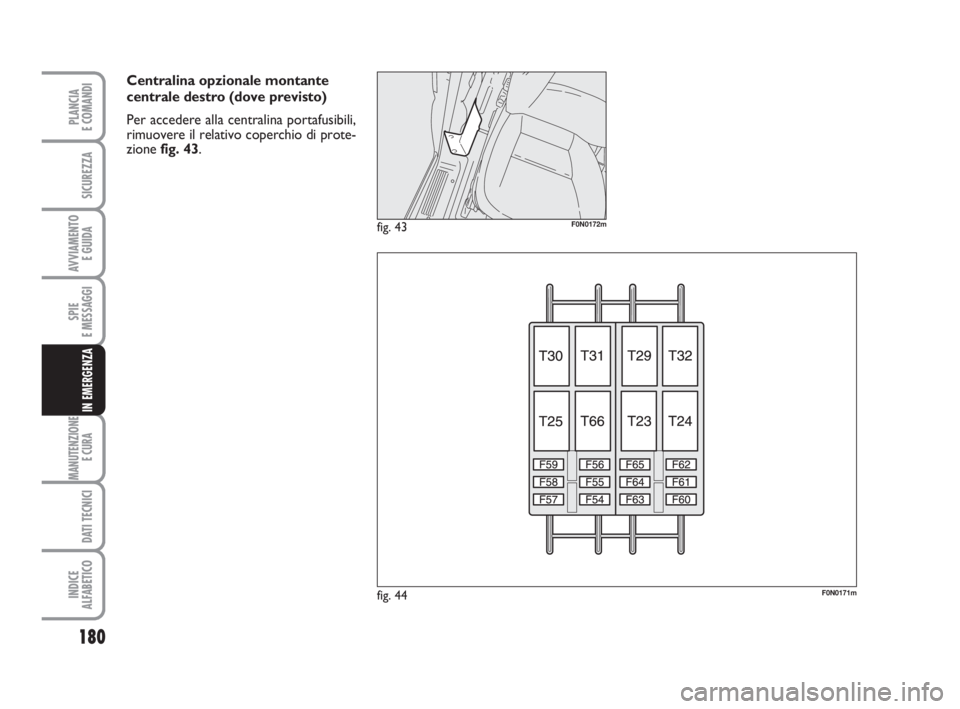

Centralina opzionale montante
centrale destro (dove previsto)
Per accedere alla centralina portafusibili,
rimuovere il relativo coperchio di prote-
zione fig. 43.
fig. 43F0N0172m
fig. 44F0N0171m
157-188 Ducato IT 6-11-2007 9:16 Pagina 180

181
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA

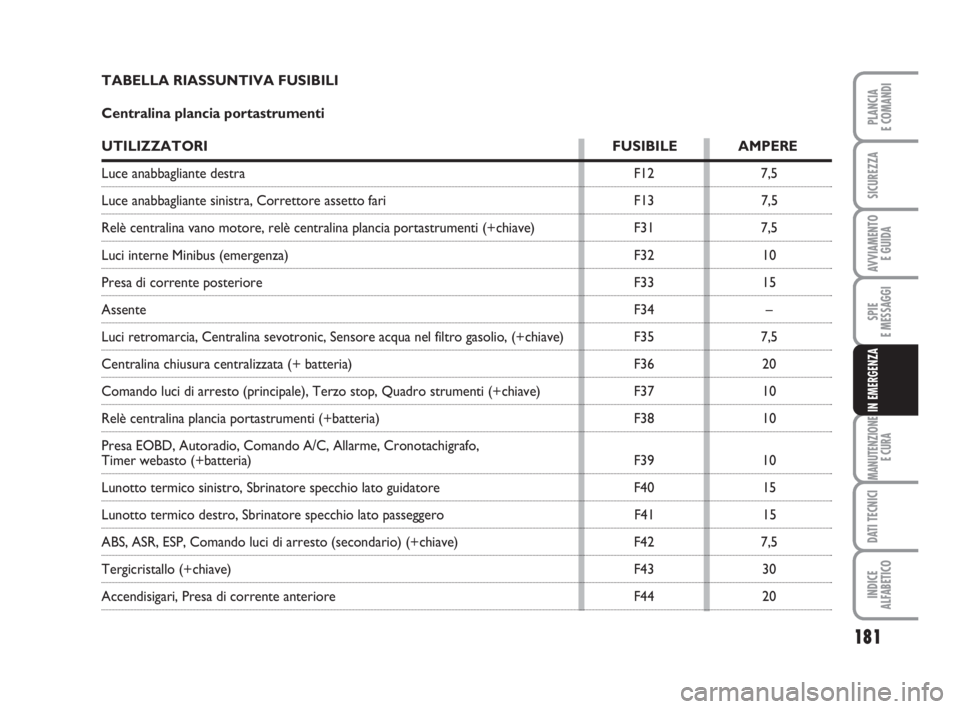

TABELLA RIASSUNTIVA FUSIBILI
Centralina plancia portastrumenti
UTILIZZATORI FUSIBILE AMPERE
Luce anabbagliante destra F12 7,5
Luce anabbagliante sinistra, Correttore assetto fari F13 7,5
Relè centralina vano motore, relè centralina plancia portastrumenti (+chiave) F31 7,5
Luci interne Minibus (emergenza) F32 10
Presa di corrente posteriore F33 15
AssenteF34 –
Luci retromarcia, Centralina sevotronic, Sensore acqua nel filtro gasolio, (+chiave) F35 7,5
Centralina chiusura centralizzata (+ batteria) F36 20
Comando luci di arresto (principale), Terzo stop, Quadro strumenti (+chiave) F37 10
Relè centralina plancia portastrumenti (+batteria) F38 10
Presa EOBD, Autoradio, Comando A/C, Allarme, Cronotachigrafo,
Timer webasto (+batteria) F39 10
Lunotto termico sinistro, Sbrinatore specchio lato guidatore F40 15
Lunotto termico destro, Sbrinatore specchio lato passeggero F41 15
ABS, ASR, ESP, Comando luci di arresto (secondario) (+chiave) F42 7,5
Tergicristallo (+chiave) F43 30
Accendisigari, Presa di corrente anteriore F44 20
157-188 Ducato IT 6-11-2007 9:16 Pagina 181

182
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA

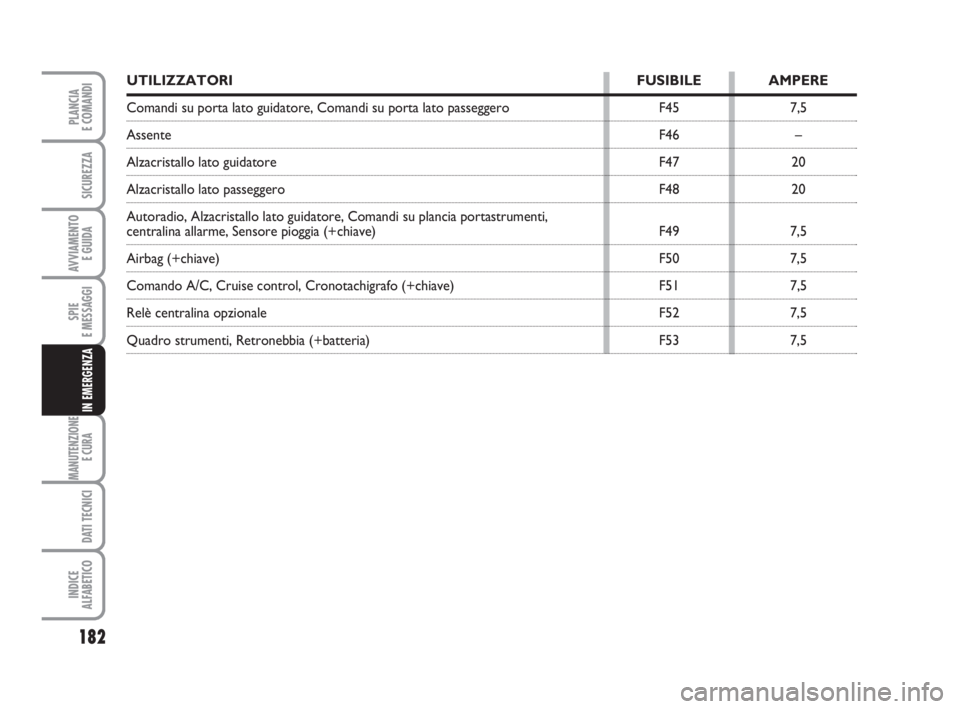

UTILIZZATORI FUSIBILE AMPERE
Comandi su porta lato guidatore, Comandi su porta lato passeggero F45 7,5
AssenteF46 –
Alzacristallo lato guidatore F47 20
Alzacristallo lato passeggero F48 20
Autoradio, Alzacristallo lato guidatore, Comandi su plancia portastrumenti,
centralina allarme, Sensore pioggia (+chiave) F49 7,5
Airbag (+chiave) F50 7,5
Comando A/C, Cruise control, Cronotachigrafo (+chiave) F51 7,5
Relè centralina opzionale F52 7,5
Quadro strumenti, Retronebbia (+batteria) F53 7,5
157-188 Ducato IT 6-11-2007 9:16 Pagina 182

183
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
Centralina vano motore
UTILIZZATORI FUSIBILE AMPERE
Pompa ABS (+batteria) F01 40
Candelette preriscaldo (+batteria) F02 50
Commutatore accensione (+batteria) F03 30
Centralina webasto (+batteria) F04 20
Ventilazione abitacolo con webasto (+batteria) F05 20
Ventola alta velocità raffreddamento motore (+batteria) F06 40/60
Ventola bassa velocità raffreddamento motore (+batteria) F07 40/50
Ventola abitacolo (+chiave) F08 40
Pompa lavacristallo F09 20
Avvisatore acustico F10 15
Impianto i.e. (servizi secondari) F11 15
Luce abbagliante destra F14 7,5
Luce abbagliante sinistra F15 7,5
Impianto i.e. (+chiave) F16 7,5
Impianto i.e. (sevizi primari) F17 10
Centalina controllo motore (+batteria) F18 7,5
Compressore condizionatore F19 7,5
Pompa lavafariF20 30
157-188 Ducato IT 6-11-2007 9:16 Pagina 183

184
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
UTILIZZATORI FUSIBILE AMPERE
Pompa combustibile F21 15
Impianto i.e. (servizi primari) F22 20
Elettrovalvole ABS F23 30
Cambio automatico 8 (+chiave) F24 15
Luci fendinebbia F30 15
Centralina Opzionale Montante Centrale Destro
UTILIZZATORI FUSIBILE AMPERE
AssenteF54 –
Sedili riscaldatiF55 15
Presa di corrente passeggeri posteriori F56 15
Riscaldatore supplementare sottosedile F57 10
Luci di posizione laterali F58 10
Sospensioni autolivellanti (+batteria) F59 7,5
AssenteF60 –
AssenteF61 –
AssenteF62 –
Comando riscaldatore supplementare passeggeri F63 10
AssenteF64 –
Ventola riscaldatore supplementare passeggeri F65 30
157-188 Ducato IT 6-11-2007 9:16 Pagina 184

185
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA

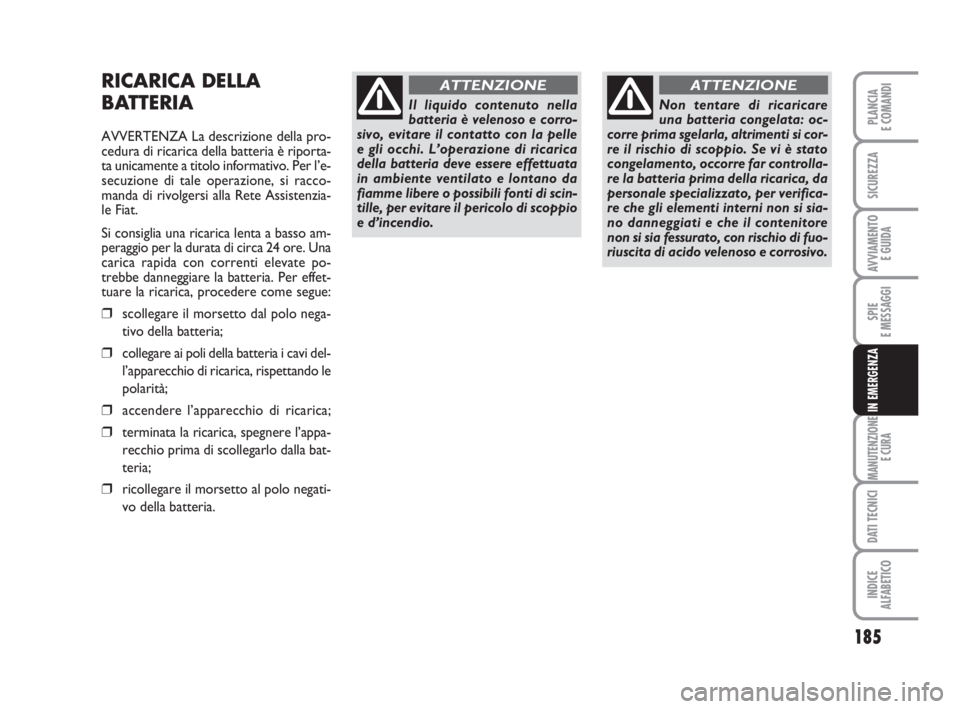

RICARICA DELLA
BATTERIA
AVVERTENZA La descrizione della pro-
cedura di ricarica della batteria è riporta-
ta unicamente a titolo informativo. Per l’e-
secuzione di tale operazione, si racco-
manda di rivolgersi alla Rete Assistenzia-
le Fiat.
Si consiglia una ricarica lenta a basso am-
peraggio per la durata di circa 24 ore. Una
carica rapida con correnti elevate po-
trebbe danneggiare la batteria. Per effet-
tuare la ricarica, procedere come segue:
❒scollegare il morsetto dal polo nega-
tivo della batteria;
❒collegare ai poli della batteria i cavi del-
l’apparecchio di ricarica, rispettando le
polarità;
❒accendere l’apparecchio di ricarica;
❒terminata la ricarica, spegnere l’appa-
recchio prima di scollegarlo dalla bat-
teria;
❒ricollegare il morsetto al polo negati-
vo della batteria.
Il liquido contenuto nella
batteria è velenoso e corro-
sivo, evitare il contatto con la pelle
e gli occhi. L’operazione di ricarica
della batteria deve essere effettuata
in ambiente ventilato e lontano da
fiamme libere o possibili fonti di scin-
tille, per evitare il pericolo di scoppio
e d’incendio.
ATTENZIONE
Non tentare di ricaricare
una batteria congelata: oc-
corre prima sgelarla, altrimenti si cor-
re il rischio di scoppio. Se vi è stato
congelamento, occorre far controlla-
re la batteria prima della ricarica, da
personale specializzato, per verifica-
re che gli elementi interni non si sia-
no danneggiati e che il contenitore
non si sia fessurato, con rischio di fuo-
riuscita di acido velenoso e corrosivo.
ATTENZIONE
157-188 Ducato IT 6-11-2007 9:16 Pagina 185

186
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
fig. 45F0N0340m

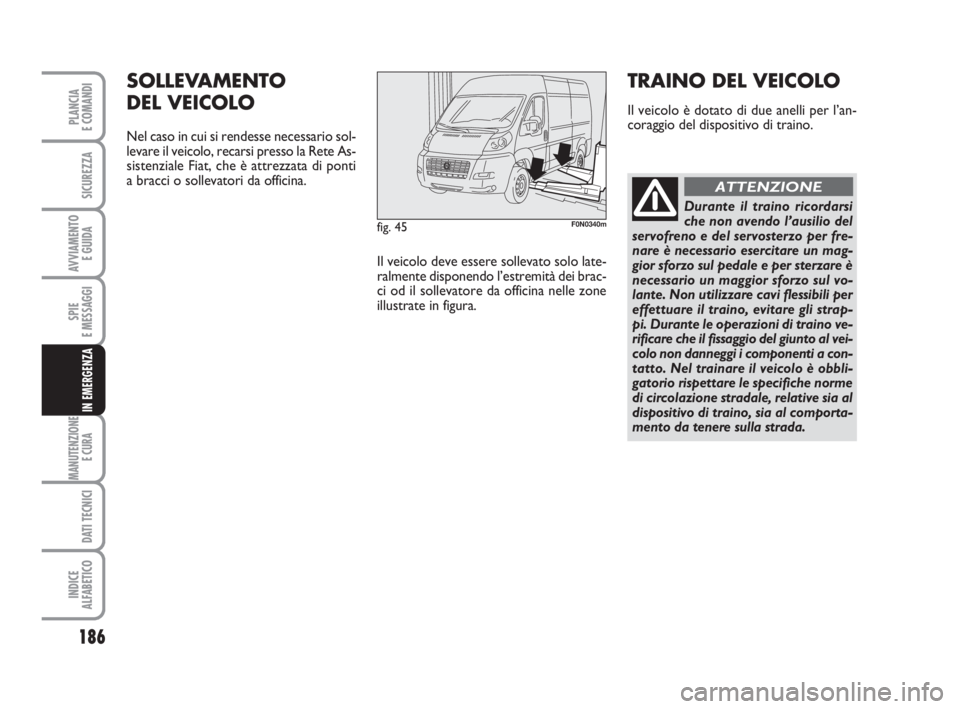

SOLLEVAMENTO
DEL VEICOLO
Nel caso in cui si rendesse necessario sol-
levare il veicolo, recarsi presso la Rete As-
sistenziale Fiat, che è attrezzata di ponti
a bracci o sollevatori da officina.
Il veicolo deve essere sollevato solo late-
ralmente disponendo l’estremità dei brac-
ci od il sollevatore da officina nelle zone
illustrate in figura.
TRAINO DEL VEICOLO
Il veicolo è dotato di due anelli per l’an-
coraggio del dispositivo di traino.
Durante il traino ricordarsi
che non avendo l’ausilio del
servofreno e del servosterzo per fre-
nare è necessario esercitare un mag-
gior sforzo sul pedale e per sterzare è
necessario un maggior sforzo sul vo-
lante. Non utilizzare cavi flessibili per
effettuare il traino, evitare gli strap-
pi. Durante le operazioni di traino ve-
rificare che il fissaggio del giunto al vei-
colo non danneggi i componenti a con-
tatto. Nel trainare il veicolo è obbli-
gatorio rispettare le specifiche norme
di circolazione stradale, relative sia al
dispositivo di traino, sia al comporta-
mento da tenere sulla strada.
ATTENZIONE
157-188 Ducato IT 6-11-2007 9:16 Pagina 186

187
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
fig. 46F0N0134m
Durante il traino del veico-
lo non avviare il motore.
ATTENZIONE
Prima di effettuare il traino
disinserire il bloccasterzo (ve-
dere paragrafo “Dispositivo di avvia-
mento” nel capitolo “Plancia e co-
mandi”). Durante il traino ricordarsi
che non avendo l’ausilio del servofre-
no e del servosterzo per frenare è ne-
cessario esercitare un maggior sforzo
sul pedale e per sterzare è necessario
un maggior sforzo sul volante. Non uti-
lizzare cavi flessibili per effettuare il
traino, evitare gli strappi. Durante le
operazioni di traino verificare che il fis-
saggio del giunto al veicolo non dan-
neggi i componenti a contatto. Nel
trainare il veicolo, è obbligatorio ri-
spettare le specifiche norme di circo-
lazione stradale, relative sia al dispo-
sitivo di traino, sia al comportamen-
to da tenere sulla strada.
ATTENZIONE
fig. 47F0N0135m
fig. 48F0N0136m

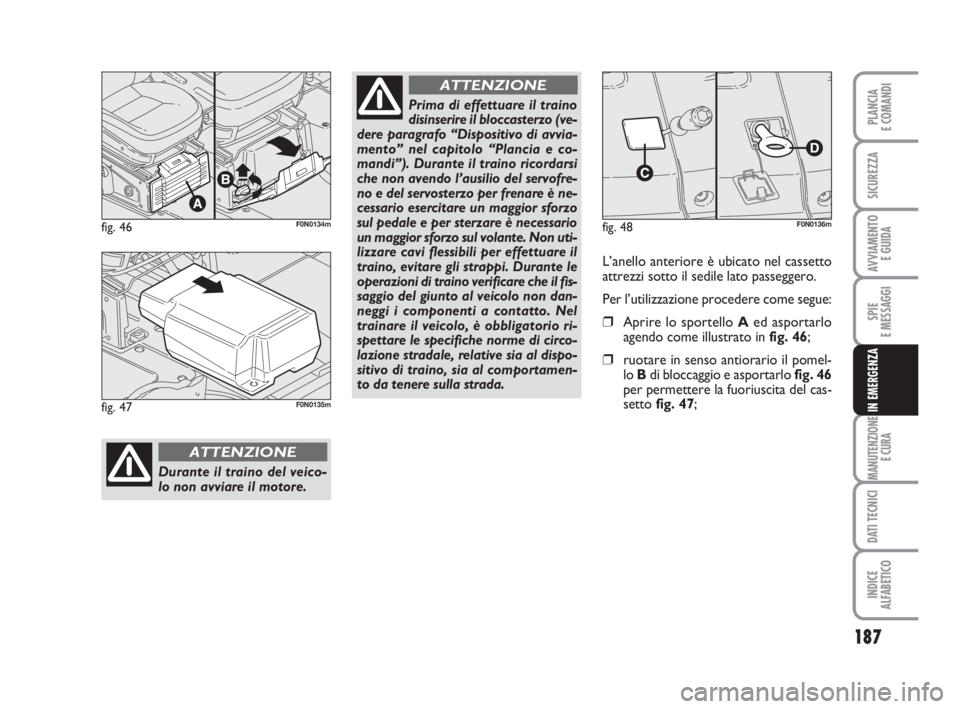

L’anello anteriore è ubicato nel cassetto
attrezzi sotto il sedile lato passeggero.
Per l’utilizzazione procedere come segue:
❒Aprire lo sportello Aed asportarlo
agendo come illustrato in fig. 46;
❒ruotare in senso antiorario il pomel-
lo Bdi bloccaggio e asportarlo fig. 46
per permettere la fuoriuscita del cas-
setto fig. 47;
157-188 Ducato IT 6-11-2007 9:16 Pagina 187

188
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
fig. 49F0N0117m
❒prelevare dal cassetto il cacciavite in
dotazione e facendo leva nel punto in-
dicato sollevare il tappo C-fig. 48;
❒prelevare l’anello di traino Ddal cas-
setto e avvitarlo sul perno filettato fig.
48.

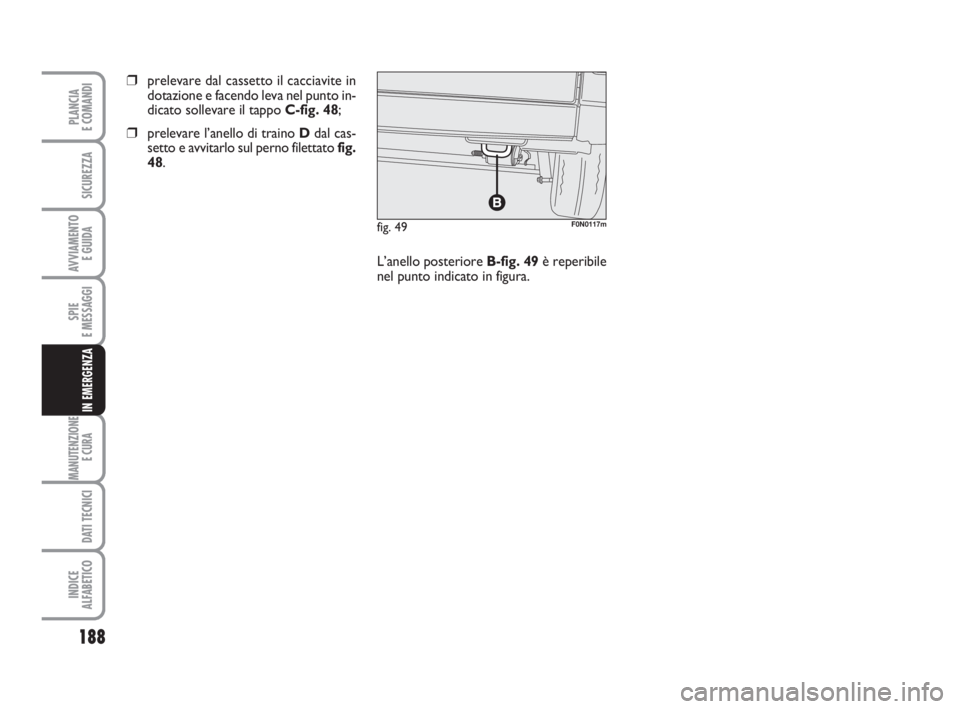

L’anello posteriore B-fig. 49è reperibile
nel punto indicato in figura.
157-188 Ducato IT 6-11-2007 9:16 Pagina 188

189
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA

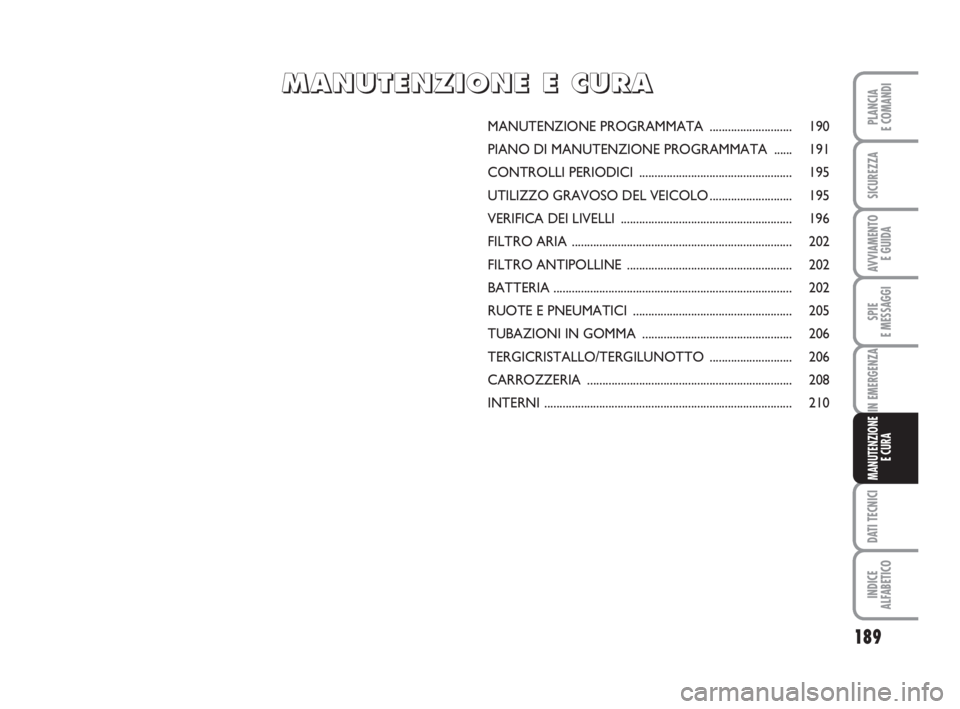

MANUTENZIONE PROGRAMMATA ........................... 190
PIANO DI MANUTENZIONE PROGRAMMATA ...... 191
CONTROLLI PERIODICI .................................................. 195
UTILIZZO GRAVOSO DEL VEICOLO........................... 195
VERIFICA DEI LIVELLI ........................................................ 196
FILTRO ARIA ........................................................................ 202
FILTRO ANTIPOLLINE ...................................................... 202
BATTERIA .............................................................................. 202
RUOTE E PNEUMATICI .................................................... 205
TUBAZIONI IN GOMMA ................................................. 206
TERGICRISTALLO/TERGILUNOTTO ........................... 206
CARROZZERIA ................................................................... 208
INTERNI ................................................................................. 210
MM M
A A
N N
U U
T T
E E
N N
Z Z
I I
O O
N N
E E
E E
C C
U U
R R
A A
