FIAT DUCATO 2008 Manual de Empleo y Cuidado (in Spanish)

160
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
QUÉ HACER SI

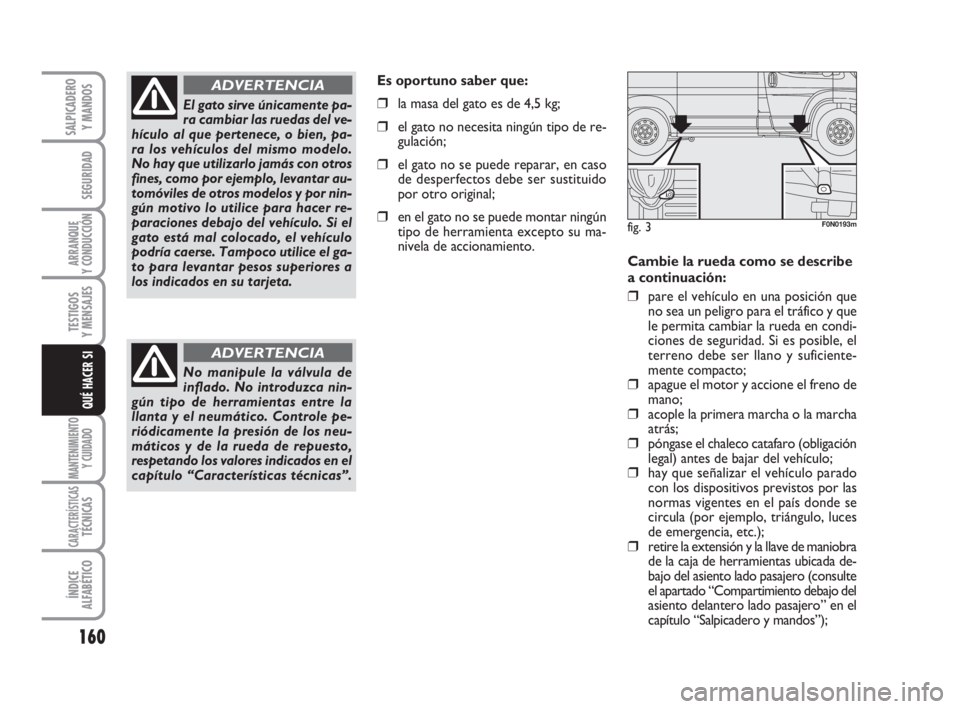

Cambie la rueda como se describe
a continuación:
❒pare el vehículo en una posición que
no sea un peligro para el tráfico y que
le permita cambiar la rueda en condi-
ciones de seguridad. Si es posible, el
terreno debe ser llano y suficiente-
mente compacto;
❒apague el motor y accione el freno de
mano;
❒acople la primera marcha o la marcha
atrás;
❒póngase el chaleco catafaro (obligación
legal) antes de bajar del vehículo;
❒hay que señalizar el vehículo parado
con los dispositivos previstos por las
normas vigentes en el país donde se
circula (por ejemplo, triángulo, luces
de emergencia, etc.);
❒retire la extensión y la llave de maniobra
de la caja de herramientas ubicada de-
bajo del asiento lado pasajero (consulte
el apartado “Compartimiento debajo del
asiento delantero lado pasajero” en el
capítulo “Salpicadero y mandos”);
El gato sirve únicamente pa-
ra cambiar las ruedas del ve-
hículo al que pertenece, o bien, pa-
ra los vehículos del mismo modelo.
No hay que utilizarlo jamás con otros
fines, como por ejemplo, levantar au-
tomóviles de otros modelos y por nin-
gún motivo lo utilice para hacer re-
paraciones debajo del vehículo. Si el
gato está mal colocado, el vehículo
podría caerse. Tampoco utilice el ga-
to para levantar pesos superiores a
los indicados en su tarjeta.
ADVERTENCIA
No manipule la válvula de
inflado. No introduzca nin-
gún tipo de herramientas entre la
llanta y el neumático. Controle pe-
riódicamente la presión de los neu-
máticos y de la rueda de repuesto,
respetando los valores indicados en el
capítulo “Características técnicas”.
ADVERTENCIA
Es oportuno saber que:
❒la masa del gato es de 4,5 kg;
❒el gato no necesita ningún tipo de re-
gulación;
❒el gato no se puede reparar, en caso
de desperfectos debe ser sustituido
por otro original;
❒en el gato no se puede montar ningún
tipo de herramienta excepto su ma-
nivela de accionamiento.fig. 3F0N0193m
157-188 Ducato E 6-11-2007 14:12 Pagina 160

161
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
QUÉ HACER SI

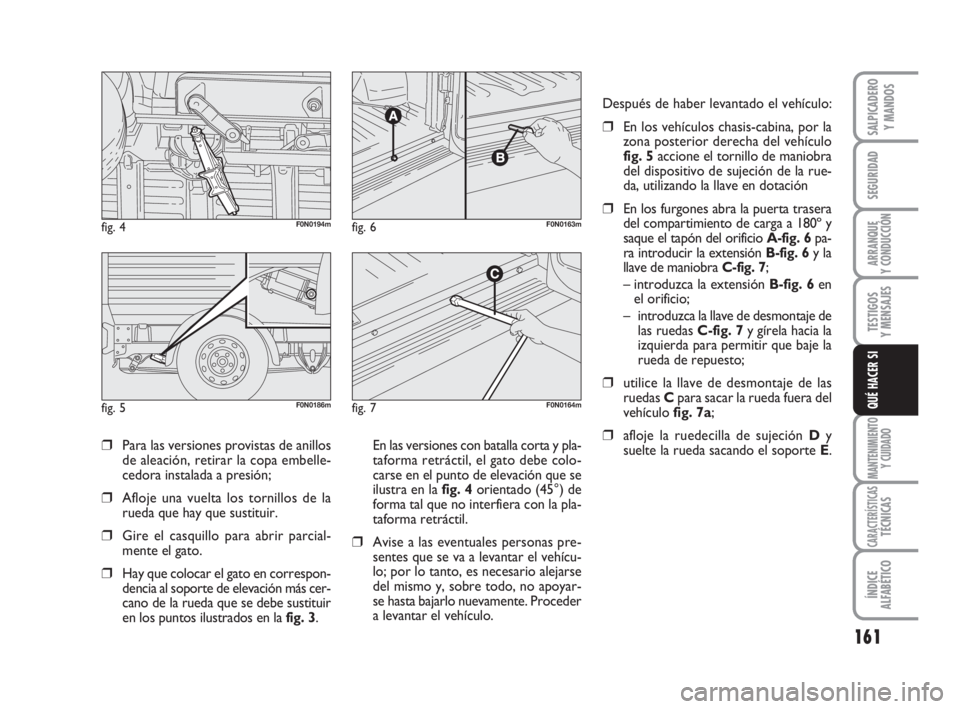

❒Para las versiones provistas de anillos
de aleación, retirar la copa embelle-
cedora instalada a presión;
❒Afloje una vuelta los tornillos de la
rueda que hay que sustituir.
❒Gire el casquillo para abrir parcial-
mente el gato.
❒Hay que colocar el gato en correspon-
dencia al soporte de elevación más cer-
cano de la rueda que se debe sustituir
en los puntos ilustrados en la fig. 3. En las versiones con batalla corta y pla-
taforma retráctil, el gato debe colo-
carse en el punto de elevación que se
ilustra en la fig. 4orientado (45°) de
forma tal que no interfiera con la pla-
taforma retráctil.
❒Avise a las eventuales personas pre-
sentes que se va a levantar el vehícu-
lo; por lo tanto, es necesario alejarse
del mismo y, sobre todo, no apoyar-
se hasta bajarlo nuevamente. Proceder
a levantar el vehículo.
fig. 4F0N0194m
fig. 5F0N0186m
fig. 6F0N0163m
fig. 7F0N0164m
Después de haber levantado el vehículo:
❒En los vehículos chasis-cabina, por la
zona posterior derecha del vehículo
fig. 5accione el tornillo de maniobra
del dispositivo de sujeción de la rue-
da, utilizando la llave en dotación
❒En los furgones abra la puerta trasera
del compartimiento de carga a 180º y
saque el tapón del orificio A-fig. 6pa-
ra introducir la extensión B-fig. 6y la
llave de maniobra C-fig. 7;
– introduzca la extensión B-fig. 6en
el orificio;
– introduzca la llave de desmontaje de
las ruedas C-fig. 7y gírela hacia la
izquierda para permitir que baje la
rueda de repuesto;
❒utilice la llave de desmontaje de las
ruedas Cpara sacar la rueda fuera del
vehículo fig. 7a;
❒afloje la ruedecilla de sujeción D y
suelte la rueda sacando el soporte E.
157-188 Ducato E 6-11-2007 14:12 Pagina 161

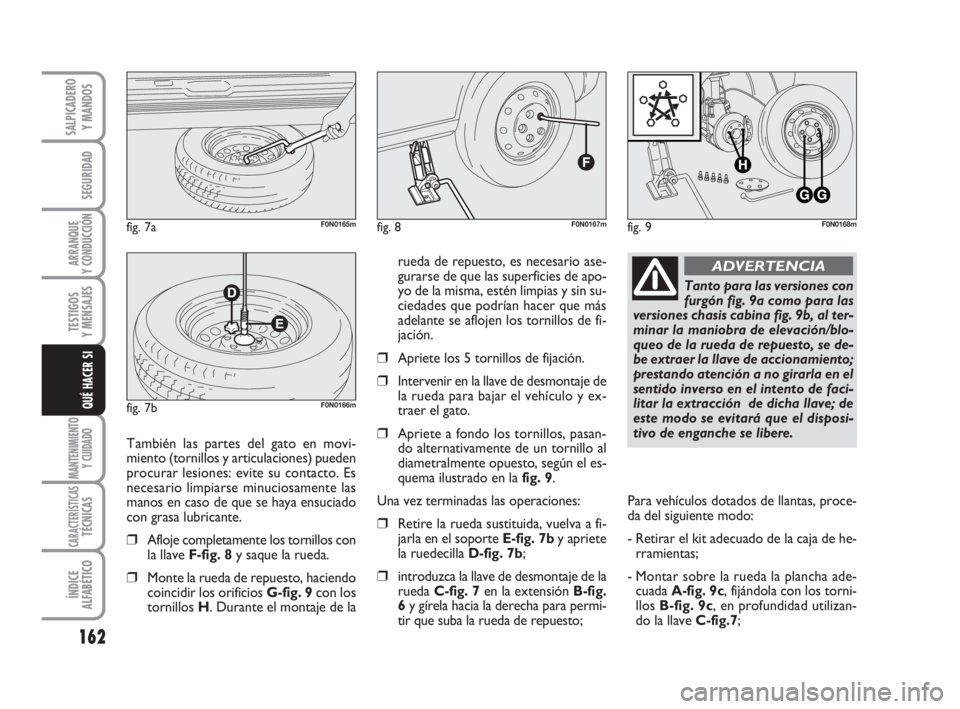

162
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
QUÉ HACER SI
rueda de repuesto, es necesario ase-
gurarse de que las superficies de apo-
yo de la misma, estén limpias y sin su-
ciedades que podrían hacer que más
adelante se aflojen los tornillos de fi-
jación.
❒Apriete los 5 tornillos de fijación.
❒Intervenir en la llave de desmontaje de
la rueda para bajar el vehículo y ex-
traer el gato.
❒Apriete a fondo los tornillos, pasan-
do alternativamente de un tornillo al
diametralmente opuesto, según el es-
quema ilustrado en la fig. 9.
Una vez terminadas las operaciones:
❒Retire la rueda sustituida, vuelva a fi-
jarla en el soporte E-fig. 7by apriete
la ruedecilla D-fig. 7b;
❒introduzca la llave de desmontaje de la
rueda C-fig. 7en la extensión B-fig.
6y gírela hacia la derecha para permi-
tir que suba la rueda de repuesto;Para vehículos dotados de llantas, proce-
da del siguiente modo:
- Retirar el kit adecuado de la caja de he-
rramientas;
- Montar sobre la rueda la plancha ade-
cuada A-fig. 9c, fijándola con los torni-
llos B-fig. 9c, en profundidad utilizan-
do la llave C-fig.7;
fig. 8F0N0167mfig. 9F0N0168m
También las partes del gato en movi-
miento (tornillos y articulaciones) pueden
procurar lesiones: evite su contacto. Es
necesario limpiarse minuciosamente las
manos en caso de que se haya ensuciado
con grasa lubricante.
❒Afloje completamente los tornillos con
la llave F-fig. 8y saque la rueda.
❒Monte la rueda de repuesto, haciendo
coincidir los orificios G-fig. 9con los
tornillos H. Durante el montaje de la
fig. 7aF0N0165m
fig. 7bF0N0166m
Tanto para las versiones con
furgón fig. 9a como para las
versiones chasis cabina fig. 9b, al ter-
minar la maniobra de elevación/blo-
queo de la rueda de repuesto, se de-
be extraer la llave de accionamiento;
prestando atención a no girarla en el
sentido inverso en el intento de faci-
litar la extracción de dicha llave; de
este modo se evitará que el disposi-
tivo de enganche se libere.
ADVERTENCIA
157-188 Ducato E 6-11-2007 14:12 Pagina 162

163
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
QUÉ HACER SI

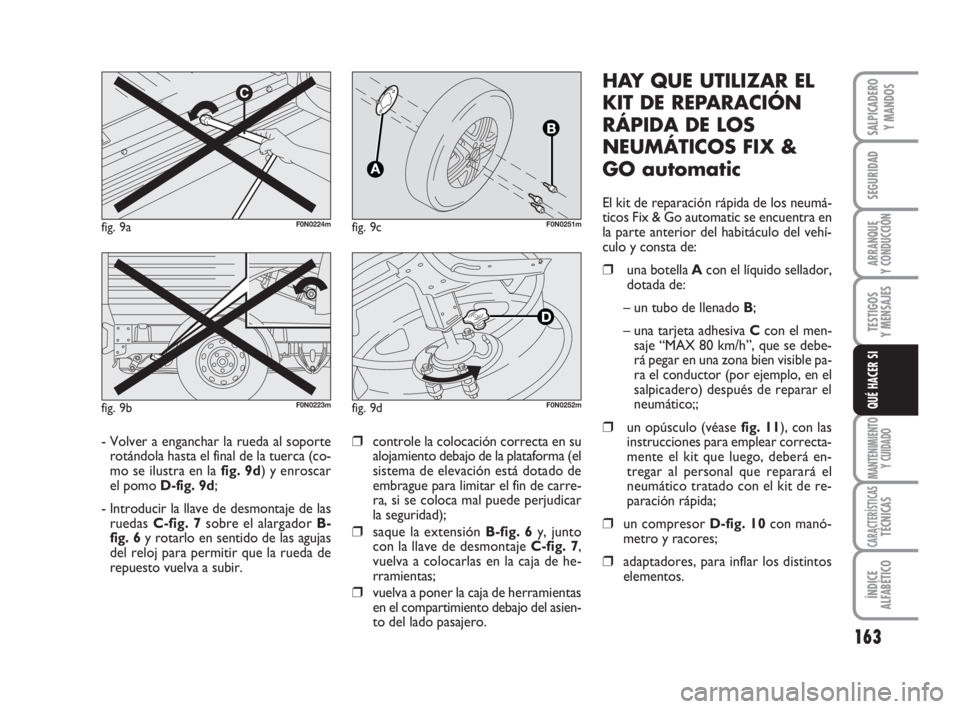

HAY QUE UTILIZAR EL
KIT DE REPARACIÓN
RÁPIDA DE LOS
NEUMÁTICOS FIX &
GO automatic
El kit de reparación rápida de los neumá-
ticos Fix & Go automatic se encuentra en
la parte anterior del habitáculo del vehí-
culo y consta de:
❒una botella A con el líquido sellador,
dotada de:
– un tubo de llenado B;
– una tarjeta adhesiva Ccon el men-
saje “MAX 80 km/h”, que se debe-
rá pegar en una zona bien visible pa-
ra el conductor (por ejemplo, en el
salpicadero) después de reparar el
neumático;;
❒un opúsculo (véase fig. 11), con las
instrucciones para emplear correcta-
mente el kit que luego, deberá en-
tregar al personal que reparará el
neumático tratado con el kit de re-
paración rápida;
❒un compresor D-fig. 10con manó-
metro y racores;
❒adaptadores, para inflar los distintos
elementos.
❒controle la colocación correcta en su
alojamiento debajo de la plataforma (el
sistema de elevación está dotado de
embrague para limitar el fin de carre-
ra, si se coloca mal puede perjudicar
la seguridad);
❒saque la extensión B-fig. 6y, junto
con la llave de desmontaje C-fig. 7,
vuelva a colocarlas en la caja de he-
rramientas;
❒vuelva a poner la caja de herramientas
en el compartimiento debajo del asien-
to del lado pasajero.
fig. 9aF0N0224m
fig. 9bF0N0223m
- Volver a enganchar la rueda al soporte
rotándola hasta el final de la tuerca (co-
mo se ilustra en la fig. 9d) y enroscar
el pomo D-fig. 9d;
- Introducir la llave de desmontaje de las
ruedas C-fig. 7sobre el alargador B-
fig. 6y rotarlo en sentido de las agujas
del reloj para permitir que la rueda de
repuesto vuelva a subir.
fig. 9cF0N0251m
fig. 9dF0N0252m
157-188 Ducato E 6-11-2007 14:12 Pagina 163

164
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
QUÉ HACER SI
ES OPORTUNO SABER QUE:
El líquido sellador del kit de reparación rá-
pida es eficaz con temperaturas externas
comprendidas entre –20 °C y +50 °C.
El líquido sellador caduca.
No accione el compresor du-
rante más de 20 minutos con-
secutivos. Peligro de sobrecalenta-
miento. El kit de reparación rápida no
es apropiado para una reparación de-
finitiva, por lo tanto, los neumáticos
reparados deben utilizarse sólo por el
tiempo estrictamente necesario.
ADVERTENCIA
En caso de pinchazo, provo-
cado por cuerpos extraños, es
posible reparar los neumáti-
cos dañados en la banda de
rodadura y en el borde siempre que no
superen el diámetro máximo de 4 mm.
No es posible reparar los da-
ños en los costados del neu-
mático. No hay que utilizar el kit de
reparación rápida si el neumático es-
tá dañado como consecuencia de que
se ha continuado la marcha con el
neumático desinflado.
ADVERTENCIA
En caso de que la llanta es-
té dañada (deformación del
canal hasta el punto de provocar pér-
didas de aire), no es posible efectuar
la reparación. No quite los cuerpos
extraños (tornillos o clavos) que han
penetrado en el neumático.
ADVERTENCIAEn caso de que el compresor se bloquee a
causa de un recalentamiento excesivo, es-
pere algunos minutos hasta que se enfríe,
pulse la tecla RESET ubicada al lado del
compresor y luego, vuelva activar el com-
presor.fig. 11F0N0178m
Entregue el opúsculo al per-
sonal que reparará el neu-
mático tratado con el kit de repara-
ción rápida.
ADVERTENCIA
fig. 10F0N0177m
157-188 Ducato E 6-11-2007 14:12 Pagina 164

165
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
QUÉ HACER SI

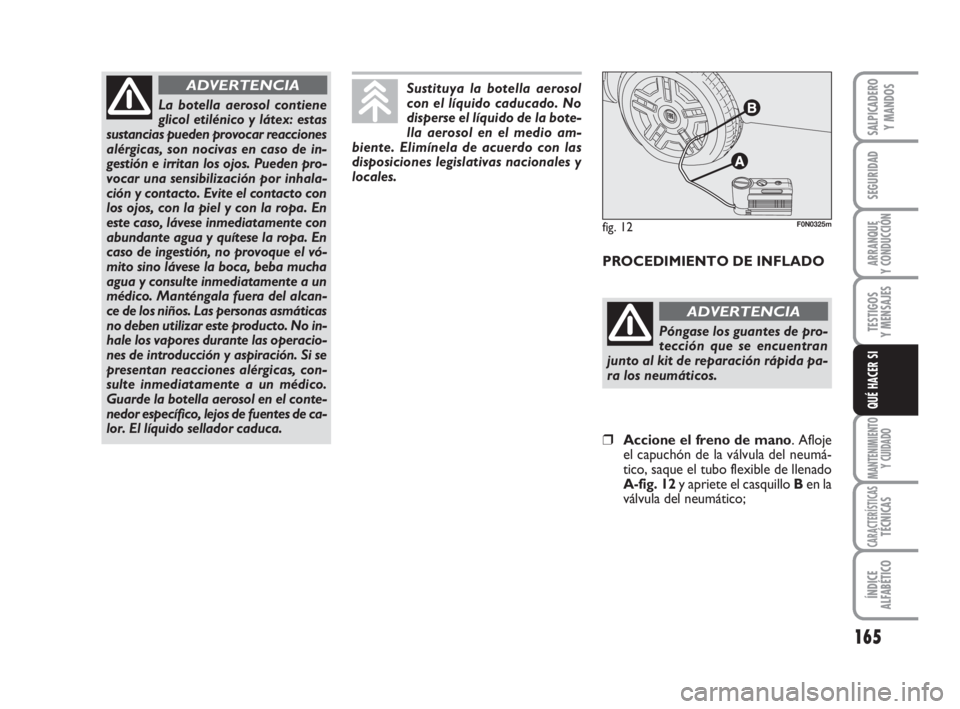

La botella aerosol contiene
glicol etilénico y látex: estas
sustancias pueden provocar reacciones
alérgicas, son nocivas en caso de in-
gestión e irritan los ojos. Pueden pro-
vocar una sensibilización por inhala-
ción y contacto. Evite el contacto con
los ojos, con la piel y con la ropa. En
este caso, lávese inmediatamente con
abundante agua y quítese la ropa. En
caso de ingestión, no provoque el vó-
mito sino lávese la boca, beba mucha
agua y consulte inmediatamente a un
médico. Manténgala fuera del alcan-
ce de los niños. Las personas asmáticas
no deben utilizar este producto. No in-
hale los vapores durante las operacio-
nes de introducción y aspiración. Si se
presentan reacciones alérgicas, con-
sulte inmediatamente a un médico.
Guarde la botella aerosol en el conte-
nedor específico, lejos de fuentes de ca-
lor. El líquido sellador caduca.
ADVERTENCIASustituya la botella aerosol
con el líquido caducado. No
disperse el líquido de la bote-
lla aerosol en el medio am-
biente. Elimínela de acuerdo con las
disposiciones legislativas nacionales y
locales.
Póngase los guantes de pro-
tección que se encuentran
junto al kit de reparación rápida pa-
ra los neumáticos.
ADVERTENCIA
❒Accione el freno de mano. Afloje
el capuchón de la válvula del neumá-
tico, saque el tubo flexible de llenado
A-fig. 12y apriete el casquillo Ben la
válvula del neumático;
fig. 12F0N0325m
PROCEDIMIENTO DE INFLADO
157-188 Ducato E 6-11-2007 14:12 Pagina 165

166
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
QUÉ HACER SI

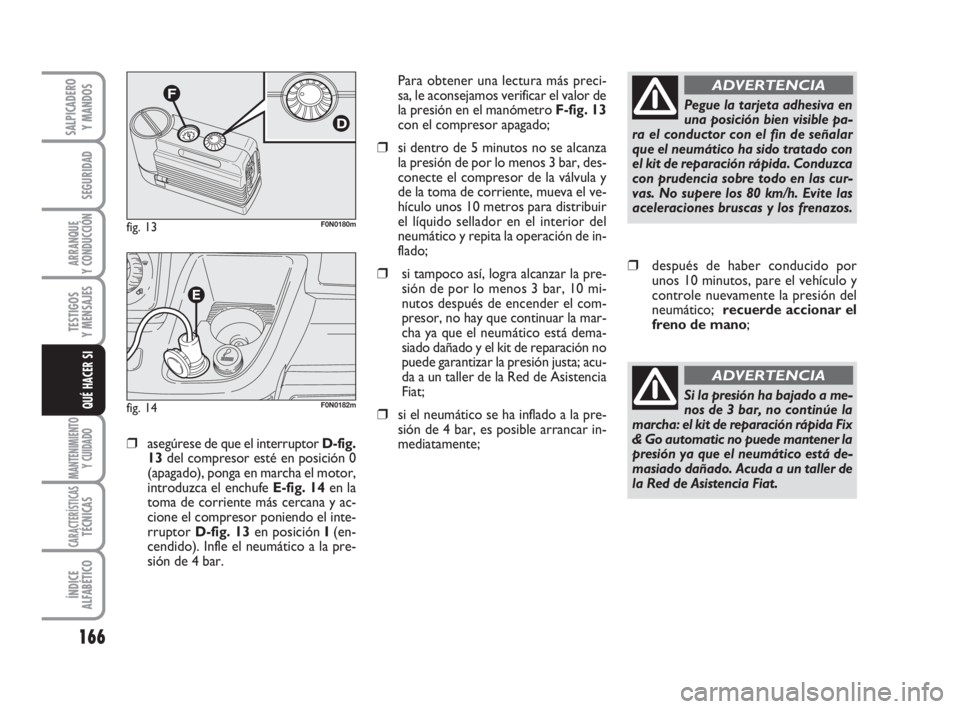

❒asegúrese de que el interruptor D-fig.
13del compresor esté en posición 0
(apagado), ponga en marcha el motor,
introduzca el enchufe E-fig. 14en la
toma de corriente más cercana y ac-
cione el compresor poniendo el inte-
rruptor D-fig. 13en posición I(en-
cendido). Infle el neumático a la pre-
sión de 4 bar. Para obtener una lectura más preci-
sa, le aconsejamos verificar el valor de
la presión en el manómetro F-fig. 13
con el compresor apagado;
❒si dentro de 5 minutos no se alcanza
la presión de por lo menos 3 bar, des-
conecte el compresor de la válvula y
de la toma de corriente, mueva el ve-
hículo unos 10 metros para distribuir
el líquido sellador en el interior del
neumático y repita la operación de in-
flado;
❒si tampoco así, logra alcanzar la pre-
sión de por lo menos 3 bar, 10 mi-
nutos después de encender el com-
presor, no hay que continuar la mar-
cha ya que el neumático está dema-
siado dañado y el kit de reparación no
puede garantizar la presión justa; acu-
da a un taller de la Red de Asistencia
Fiat;
❒si el neumático se ha inflado a la pre-
sión de 4 bar, es posible arrancar in-
mediatamente;
fig. 13F0N0180m
fig. 14F0N0182m
Pegue la tarjeta adhesiva en
una posición bien visible pa-
ra el conductor con el fin de señalar
que el neumático ha sido tratado con
el kit de reparación rápida. Conduzca
con prudencia sobre todo en las cur-
vas. No supere los 80 km/h. Evite las
aceleraciones bruscas y los frenazos.
ADVERTENCIA
❒después de haber conducido por
unos 10 minutos, pare el vehículo y
controle nuevamente la presión del
neumático; recuerde accionar el
freno de mano;
Si la presión ha bajado a me-
nos de 3 bar, no continúe la
marcha: el kit de reparación rápida Fix
& Go automatic no puede mantener la
presión ya que el neumático está de-
masiado dañado. Acuda a un taller de
la Red de Asistencia Fiat.
ADVERTENCIA
157-188 Ducato E 6-11-2007 14:12 Pagina 166

167
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
QUÉ HACER SI

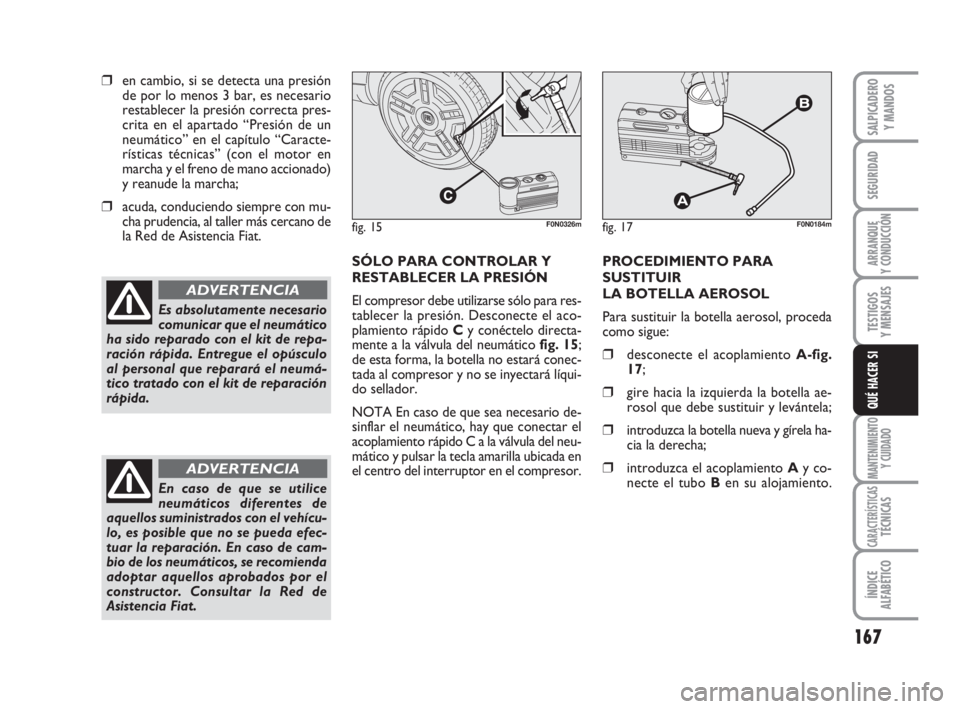

❒en cambio, si se detecta una presión
de por lo menos 3 bar, es necesario
restablecer la presión correcta pres-
crita en el apartado “Presión de un
neumático” en el capítulo “Caracte-
rísticas técnicas” (con el motor en
marcha y el freno de mano accionado)
y reanude la marcha;
❒acuda, conduciendo siempre con mu-
cha prudencia, al taller más cercano de
la Red de Asistencia Fiat.
SÓLO PARA CONTROLAR Y
RESTABLECER LA PRESIÓN
El compresor debe utilizarse sólo para res-
tablecer la presión. Desconecte el aco-
plamiento rápido Cy conéctelo directa-
mente a la válvula del neumático fig. 15;
de esta forma, la botella no estará conec-
tada al compresor y no se inyectará líqui-
do sellador.
NOTA En caso de que sea necesario de-
sinflar el neumático, hay que conectar el
acoplamiento rápido C a la válvula del neu-
mático y pulsar la tecla amarilla ubicada en
el centro del interruptor en el compresor.PROCEDIMIENTO PARA
SUSTITUIR
LA BOTELLA AEROSOL
Para sustituir la botella aerosol, proceda
como sigue:
❒desconecte el acoplamiento A-fig.
17;
❒gire hacia la izquierda la botella ae-
rosol que debe sustituir y levántela;
❒introduzca la botella nueva y gírela ha-
cia la derecha;
❒introduzca el acoplamiento Ay co-
necte el tubo Ben su alojamiento.
Es absolutamente necesario
comunicar que el neumático
ha sido reparado con el kit de repa-
ración rápida. Entregue el opúsculo
al personal que reparará el neumá-
tico tratado con el kit de reparación
rápida.
ADVERTENCIA
fig. 17F0N0184mfig. 15F0N0326m
En caso de que se utilice
neumáticos diferentes de
aquellos suministrados con el vehícu-
lo, es posible que no se pueda efec-
tuar la reparación. En caso de cam-
bio de los neumáticos, se recomienda
adoptar aquellos aprobados por el
constructor. Consultar la Red de
Asistencia Fiat.
ADVERTENCIA
157-188 Ducato E 6-11-2007 14:12 Pagina 167

168
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
QUÉ HACER SI

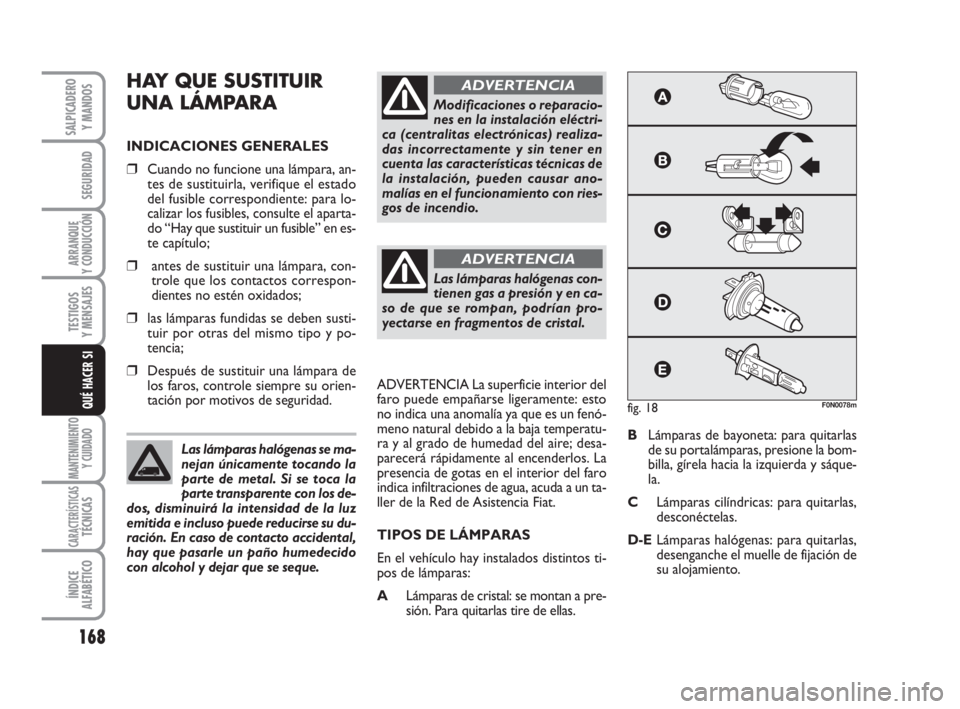

HAY QUE SUSTITUIR
UNA LÁMPARA
INDICACIONES GENERALES
❒Cuando no funcione una lámpara, an-
tes de sustituirla, verifique el estado
del fusible correspondiente: para lo-
calizar los fusibles, consulte el aparta-
do “Hay que sustituir un fusible” en es-
te capítulo;
❒antes de sustituir una lámpara, con-
trole que los contactos correspon-
dientes no estén oxidados;
❒las lámparas fundidas se deben susti-
tuir por otras del mismo tipo y po-
tencia;
❒Después de sustituir una lámpara de
los faros, controle siempre su orien-
tación por motivos de seguridad.ADVERTENCIA La superficie interior del
faro puede empañarse ligeramente: esto
no indica una anomalía ya que es un fenó-
meno natural debido a la baja temperatu-
ra y al grado de humedad del aire; desa-
parecerá rápidamente al encenderlos. La
presencia de gotas en el interior del faro
indica infiltraciones de agua, acuda a un ta-
ller de la Red de Asistencia Fiat.
TIPOS DE LÁMPARAS
En el vehículo hay instalados distintos ti-
pos de lámparas:
ALámparas de cristal: se montan a pre-
sión. Para quitarlas tire de ellas.BLámparas de bayoneta: para quitarlas
de su portalámparas, presione la bom-
billa, gírela hacia la izquierda y sáque-
la.
CLámparas cilíndricas: para quitarlas,
desconéctelas.
D-ELámparas halógenas: para quitarlas,
desenganche el muelle de fijación de
su alojamiento. Las lámparas halógenas se ma-
nejan únicamente tocando la
parte de metal. Si se toca la
parte transparente con los de-
dos, disminuirá la intensidad de la luz
emitida e incluso puede reducirse su du-
ración. En caso de contacto accidental,
hay que pasarle un paño humedecido
con alcohol y dejar que se seque.
Modificaciones o reparacio-
nes en la instalación eléctri-
ca (centralitas electrónicas) realiza-
das incorrectamente y sin tener en
cuenta las características técnicas de
la instalación, pueden causar ano-
malías en el funcionamiento con ries-
gos de incendio.
ADVERTENCIA
Las lámparas halógenas con-
tienen gas a presión y en ca-
so de que se rompan, podrían pro-
yectarse en fragmentos de cristal.
ADVERTENCIA
fig. 18F0N0078m
157-188 Ducato E 6-11-2007 14:12 Pagina 168

169
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
QUÉ HACER SI

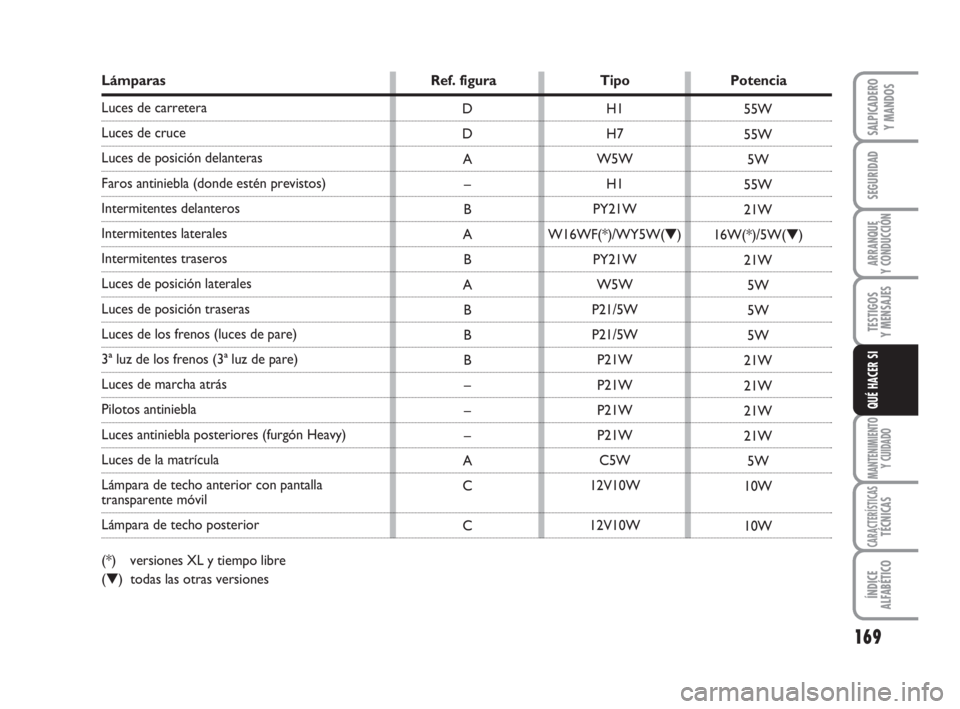

Lámparas Ref. figura Tipo Potencia
Luces de carretera
Luces de cruce
Luces de posición delanteras
Faros antiniebla (donde estén previstos)
Intermitentes delanteros
Intermitentes laterales
Intermitentes traseros
Luces de posición laterales
Luces de posición traseras
Luces de los frenos (luces de pare)
3ª luz de los frenos (3ª luz de pare)
Luces de marcha atrás
Pilotos antiniebla
Luces antiniebla posteriores (furgón Heavy)
Luces de la matrícula
Lámpara de techo anterior con pantalla
transparente móvil
Lámpara de techo posterior
(*) versiones XL y tiempo libre
(▼) todas las otras versionesH1
H7
W5W
H1
PY21W
W16WF(*)/WY5W(▼)
PY21W
W5W
P21/5W
P21/5W
P21W
P21W
P21W
P21W
C5W
12V10W
12V10W D
D
A
–
B
A
B
A
B
B
B
–
–
–
A
C
C55W
55W
5W
55W
21W
16W(*)/5W(▼)
21W
5W
5W
5W
21W
21W
21W
21W
5W
10W
10W
157-188 Ducato E 6-11-2007 14:12 Pagina 169
