FIAT DUCATO 2009 Manual de Uso e Manutenção (in Portuguese)

260
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
120 Multijet
(❏)
1375÷1410
2590÷2625
2100
2400
4000
2500
750
100160 Multijet
(❏)
1425÷1460
2540÷2575
2100
2400
4000
2500
750
100120 Multijet
(▼)
1310÷1330
2670÷2690
2100
2400
4000
2500
750
100160 Multijet
(▼)
1360÷1380
2620÷2640
2100
2400
4000
2500
750
100

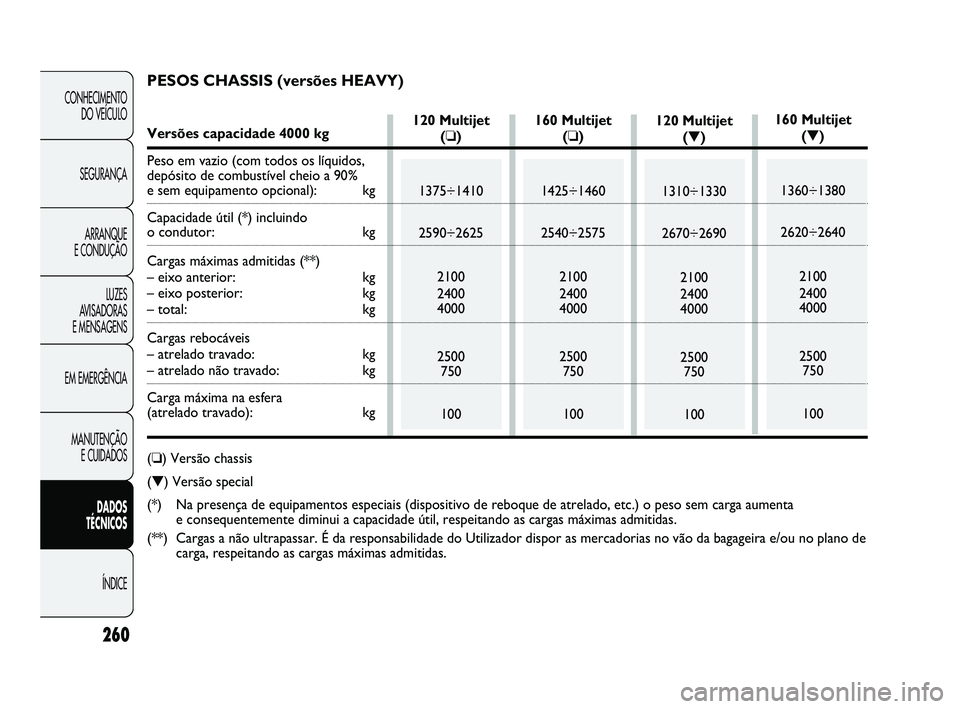

PESOS CHASSIS (versões HEAVY)
Versões capacidade 4000 kg
Peso em vazio (com todos os líquidos,
depósito de combustível cheio a 90%
e sem equipamento opcional): kg
Capacidade útil (*) incluindo
o condutor: kg
Cargas máximas admitidas (**)
– eixo anterior: kg
– eixo posterior: kg
– total: kg
Cargas rebocáveis
– atrelado travado: kg
– atrelado não travado: kg
Carga máxima na esfera
(atrelado travado): kg
(❏) Versão chassis
(▼) Versão special
(*) Na presença de equipamentos especiais (dispositivo de reboque de atrelado, etc.) o peso sem carga aumenta
e consequentemente diminui a capacidade útil, respeitando as cargas máximas admitidas.
(**) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de
carga, respeitando as cargas máximas admitidas.
231-276 DUCATO LUM 9ed PT 15-04-2011 9:20 Pagina 260

261
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
120 Multijet
1965÷2025
1275÷1335
1750
1900
3300
2500
750
100160 Multijet
2015÷2075
1225÷1285
1750
1900
3300
2500
750
100 100 Multijet
1950÷2010
1290÷1350
1750
1900
3300
2000
750
100100 Multijet
1950÷2010
1490÷1550
2100
2400
3500
2500
750
120120 Multijet
1965÷2025
1475÷1535
2100
2400
3500
2500
750
120160 Multijet
2015÷2075
1425÷1485
2100
2400
3500
2500
750
120

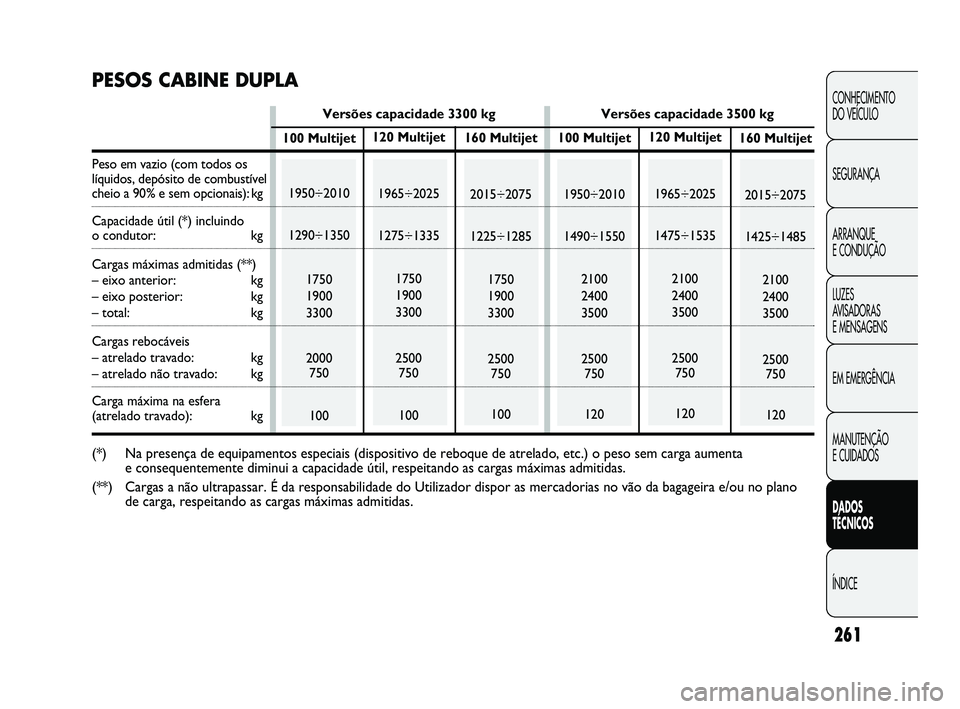

PESOS CABINE DUPLA
Versões capacidade 3300 kg Versões capacidade 3500 kg
Peso em vazio (com todos os
líquidos, depósito de combustível
cheio a 90% e sem opcionais): kg
Capacidade útil (*) incluindo
o condutor: kg
Cargas máximas admitidas (**)
– eixo anterior: kg
– eixo posterior: kg
– total: kg
Cargas rebocáveis
– atrelado travado: kg
– atrelado não travado: kg
Carga máxima na esfera
(atrelado travado): kg
(*) Na presença de equipamentos especiais (dispositivo de reboque de atrelado, etc.) o peso sem carga aumenta
e consequentemente diminui a capacidade útil, respeitando as cargas máximas admitidas.
(**) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano
de carga, respeitando as cargas máximas admitidas.
231-276 DUCATO LUM 9ed PT 15-04-2011 9:20 Pagina 261

262
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

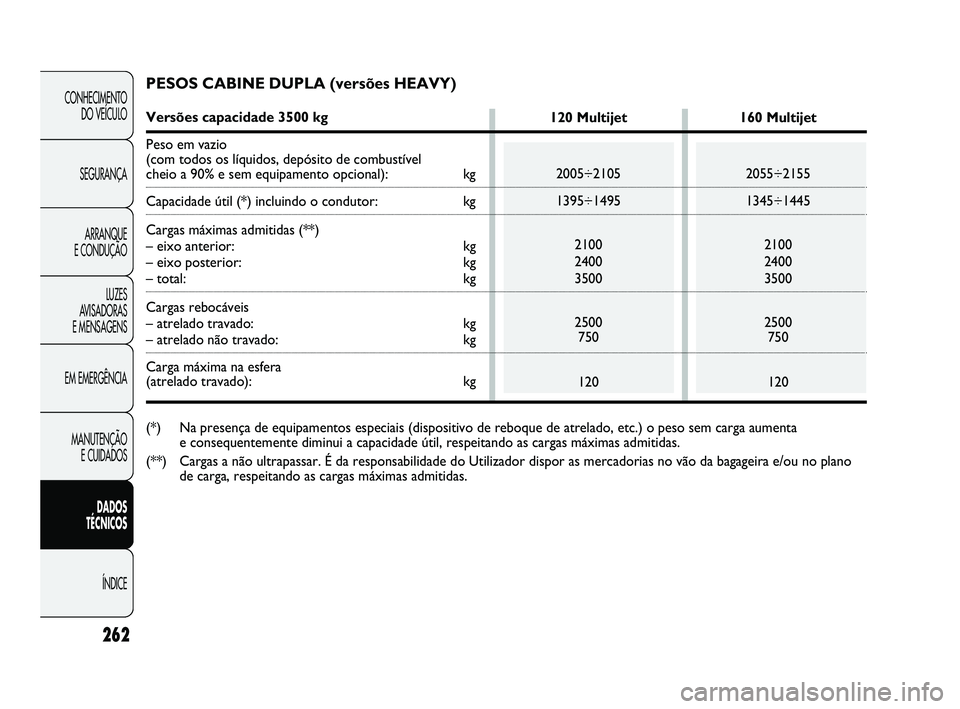

PESOS CABINE DUPLA (versões HEAVY)
Versões capacidade 3500 kg
Peso em vazio
(com todos os líquidos, depósito de combustível
cheio a 90% e sem equipamento opcional): kg
Capacidade útil (*) incluindo o condutor: kg
Cargas máximas admitidas (**)
– eixo anterior: kg
– eixo posterior: kg
– total: kg
Cargas rebocáveis
– atrelado travado: kg
– atrelado não travado: kg
Carga máxima na esfera
(atrelado travado): kg
(*) Na presença de equipamentos especiais (dispositivo de reboque de atrelado, etc.) o peso sem carga aumenta
e consequentemente diminui a capacidade útil, respeitando as cargas máximas admitidas.
(**) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano
de carga, respeitando as cargas máximas admitidas.120 Multijet
2005÷2105
1395÷1495
2100
2400
3500
2500
750
120160 Multijet
2055÷2155
1345÷1445
2100
2400
3500
2500
750
120
231-276 DUCATO LUM 9ed PT 15-04-2011 9:20 Pagina 262

263
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
120 Multijet
1950
1050
1600
1650
3000
2500
750
100160 Multijet
2000
1000
1600
1650
3000
2500
750
100

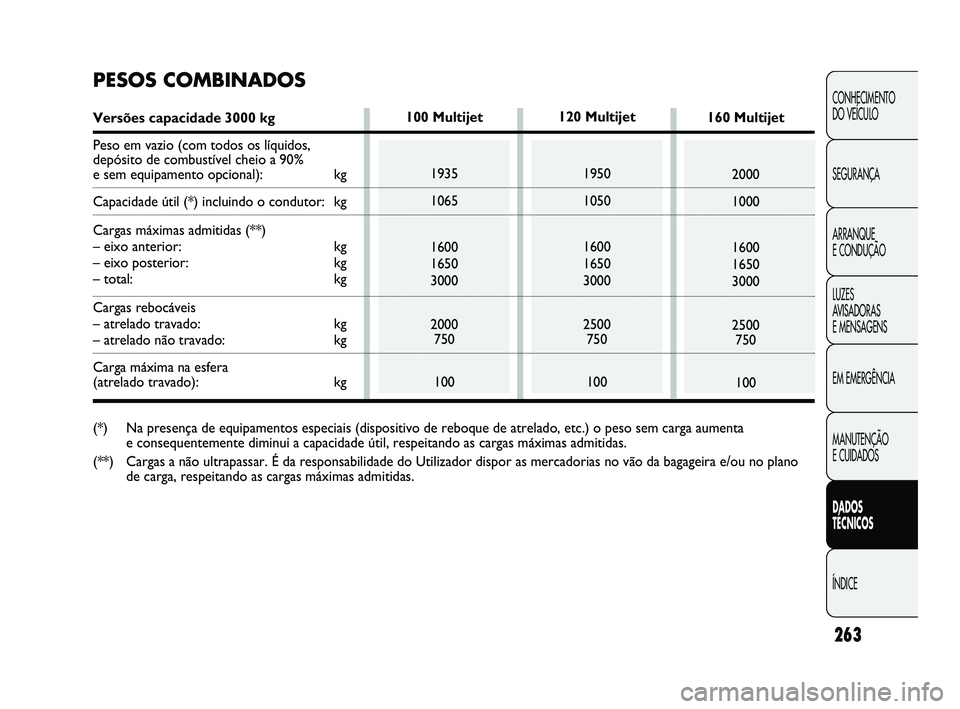

PESOS COMBINADOS
Versões capacidade 3000 kg
Peso em vazio (com todos os líquidos,
depósito de combustível cheio a 90%
e sem equipamento opcional): kg
Capacidade útil (*) incluindo o condutor: kg
Cargas máximas admitidas (**)
– eixo anterior: kg
– eixo posterior: kg
– total: kg
Cargas rebocáveis
– atrelado travado: kg
– atrelado não travado: kg
Carga máxima na esfera
(atrelado travado): kg
(*) Na presença de equipamentos especiais (dispositivo de reboque de atrelado, etc.) o peso sem carga aumenta
e consequentemente diminui a capacidade útil, respeitando as cargas máximas admitidas.
(**) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano
de carga, respeitando as cargas máximas admitidas.100 Multijet
1935
1065
1600
1650
3000
2000
750
100
231-276 DUCATO LUM 9ed PT 15-04-2011 9:20 Pagina 263

264
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
120 Multijet
1950÷2060
1240÷1350
1750
1900
3300
2500
750
100
160 Multijet
2000÷2100
1190÷1300
1750
1900
3300
2500
750
100
100 Multijet
1935÷2045
1255÷1365
1750
1900
3300
2000
750
100
120 Multijet
2125
1375
2100
2440
3500
2500
750
100
160 Multijet
2175
1325
2100
2440
3500
2500
750
100

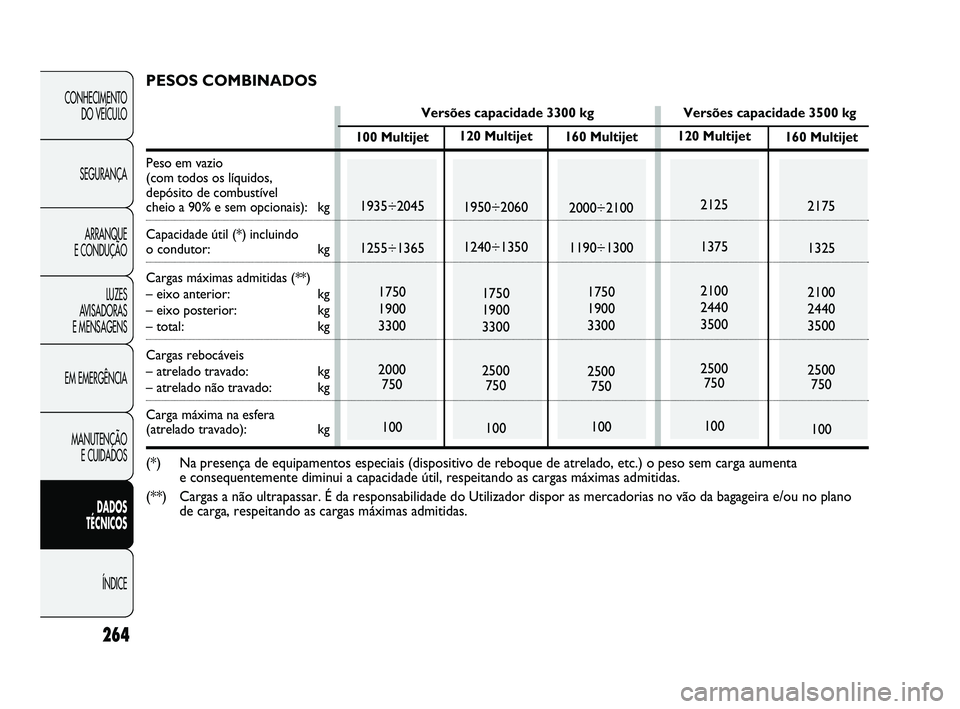

PESOS COMBINADOS
Versões capacidade 3300 kg Versões capacidade 3500 kg
Peso em vazio
(com todos os líquidos,
depósito de combustível
cheio a 90% e sem opcionais): kg
Capacidade útil (*) incluindo
o condutor: kg
Cargas máximas admitidas (**)
– eixo anterior: kg
– eixo posterior: kg
– total: kg
Cargas rebocáveis
– atrelado travado: kg
– atrelado não travado: kg
Carga máxima na esfera
(atrelado travado): kg
(*) Na presença de equipamentos especiais (dispositivo de reboque de atrelado, etc.) o peso sem carga aumenta
e consequentemente diminui a capacidade útil, respeitando as cargas máximas admitidas.
(**) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano
de carga, respeitando as cargas máximas admitidas.
231-276 DUCATO LUM 9ed PT 15-04-2011 9:20 Pagina 264

265
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

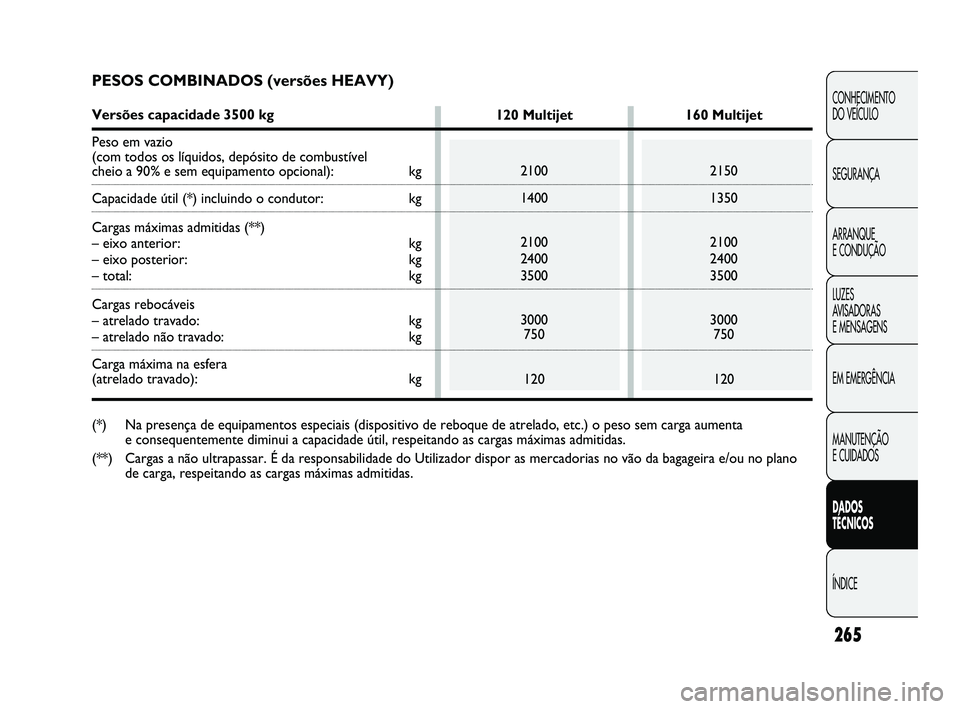

PESOS COMBINADOS (versões HEAVY)
Versões capacidade 3500 kg
Peso em vazio
(com todos os líquidos, depósito de combustível
cheio a 90% e sem equipamento opcional): kg
Capacidade útil (*) incluindo o condutor: kg
Cargas máximas admitidas (**)
– eixo anterior: kg
– eixo posterior: kg
– total: kg
Cargas rebocáveis
– atrelado travado: kg
– atrelado não travado: kg
Carga máxima na esfera
(atrelado travado): kg
(*) Na presença de equipamentos especiais (dispositivo de reboque de atrelado, etc.) o peso sem carga aumenta
e consequentemente diminui a capacidade útil, respeitando as cargas máximas admitidas.
(**) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano
de carga, respeitando as cargas máximas admitidas.120 Multijet
2100
1400
2100
2400
3500
3000
750
120160 Multijet
2150
1350
2100
2400
3500
3000
750
120
231-276 DUCATO LUM 9ed PT 15-04-2011 9:20 Pagina 265

266
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
120 Multijet
2215
785
1630
1650
3000
2500
750
100160 Multijet
2265
735
1630
1650
3000
2500
750
100 100 Multijet
2200
800
1630
1650
3000
2000
750
100100 Multijet
2200÷2285
1015÷1100
1750
1900
3300
2000
750
100120 Multijet
2215÷2300
1000÷1085
1750
1900
3300
2500
750
100160 Multijet
2265÷2350
950÷1035
1750
1900
3300
2500
750
100

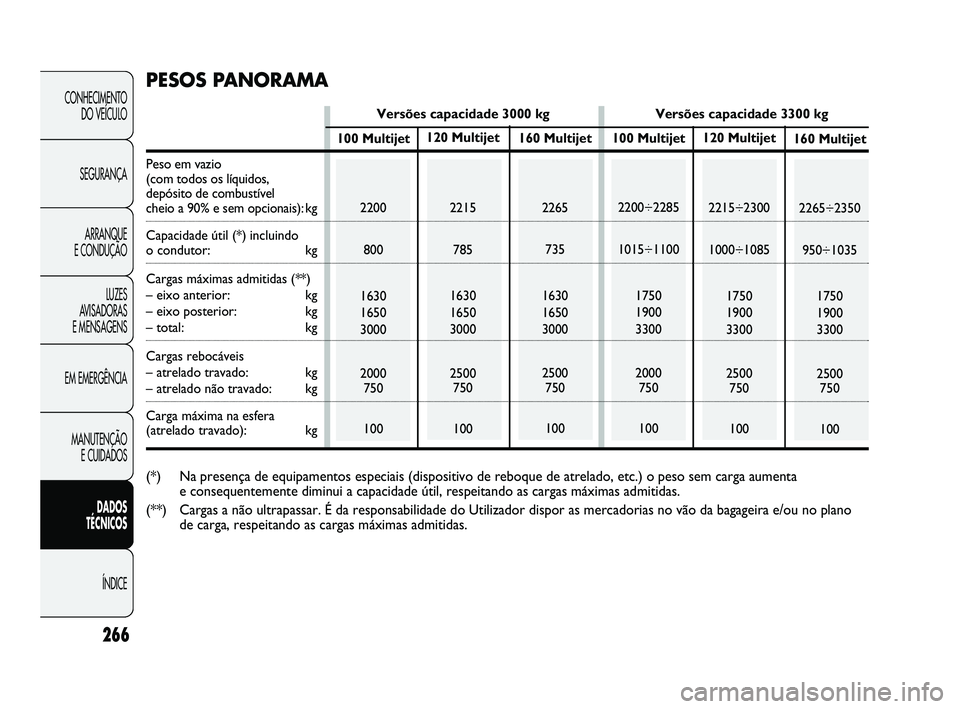

PESOS PANORAMA
Versões capacidade 3000 kg Versões capacidade 3300 kg
Peso em vazio
(com todos os líquidos,
depósito de combustível
cheio a 90% e sem opcionais): kg
Capacidade útil (*) incluindo
o condutor: kg
Cargas máximas admitidas (**)
– eixo anterior: kg
– eixo posterior: kg
– total: kg
Cargas rebocáveis
– atrelado travado: kg
– atrelado não travado: kg
Carga máxima na esfera
(atrelado travado): kg
(*) Na presença de equipamentos especiais (dispositivo de reboque de atrelado, etc.) o peso sem carga aumenta
e consequentemente diminui a capacidade útil, respeitando as cargas máximas admitidas.
(**) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano
de carga, respeitando as cargas máximas admitidas.
231-276 DUCATO LUM 9ed PT 15-04-2011 9:20 Pagina 266

267
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
100
Multijet
90 (*)
10/12
11 (▼)
5,88
6,38
2,4 (❏)
0,6
0,62
1,5
5,5
5,5120
Multijet
90 (*)
10/12
11 (▼)
5,9
6,5
2,7 (❏) (❍)
2,9 (■) (●)
0,6
0,62
1,5
5,5
5,5130
Multijet
90 (*)
10/12
11 (▼)
5,9
6,5
2,7 (❏)
0,6
0,62
1,5
5,5
5,5160
Multijet
90 (*)
10/12
11 (▼)
8
9,1
2,9 (■)
0,6
0,62
1,5
5,5
5,5

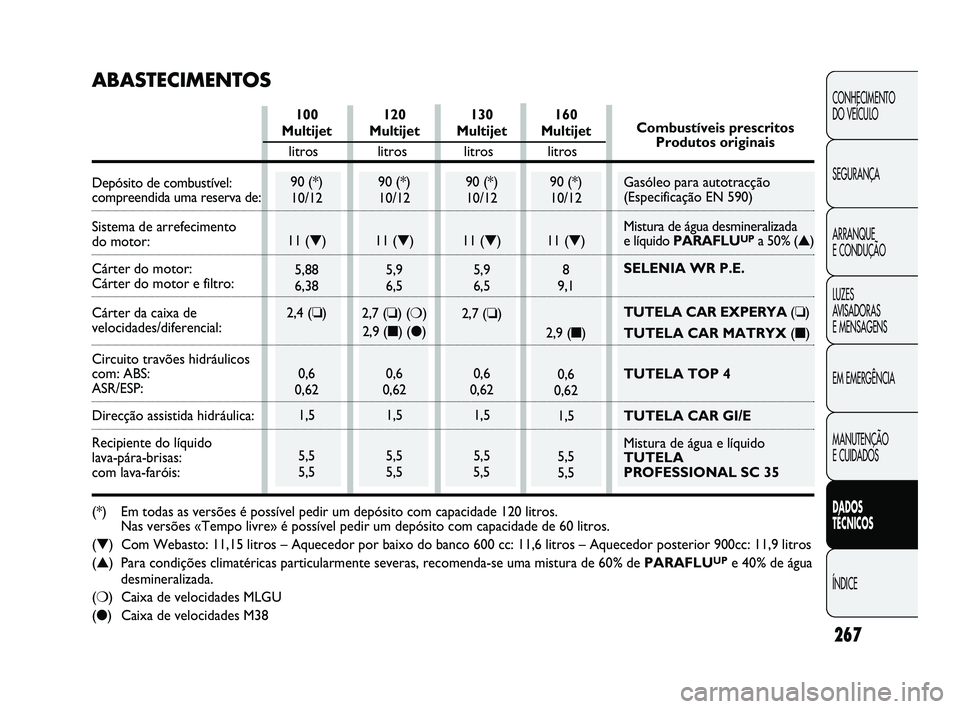

ABASTECIMENTOS
litros litros litros litros
Depósito de combustível:
compreendida uma reserva de:
Sistema de arrefecimento
do motor:
Cárter do motor:
Cárter do motor e filtro:
Cárter da caixa de
velocidades/diferencial:
Circuito travões hidráulicos
com: ABS:
ASR/ESP:
Direcção assistida hidráulica:
Recipiente do líquido
lava-pára-brisas:
com lava-faróis:
(*) Em todas as versões é possível pedir um depósito com capacidade 120 litros.
Nas versões «Tempo livre» é possível pedir um depósito com capacidade de 60 litros.
(▼) Com Webasto: 11,15 litros – Aquecedor por baixo do banco 600 cc: 11,6 litros – Aquecedor posterior 900cc: 11,9 litros
(▲) Para condições climatéricas particularmente severas, recomenda-se uma mistura de 60% de PARAFLU
UPe 40% de água
desmineralizada.
(❍) Caixa de velocidades MLGU
(●) Caixa de velocidades M38Combustíveis prescritos
Produtos originais
Gasóleo para autotracção
(Especificação EN 590)
Mistura de água desmineralizada
e líquido PARAFLU
UPa 50% (▲)
SELENIA WR P.E.
TUTELA CAR EXPERYA (❏)
TUTELA CAR MATRYX (■)
TUTELA TOP 4
TUTELA CAR GI/E
Mistura de água e líquido
TUTELA
PROFESSIONAL SC 35
231-276 DUCATO LUM 9ed PT 15-04-2011 9:20 Pagina 267

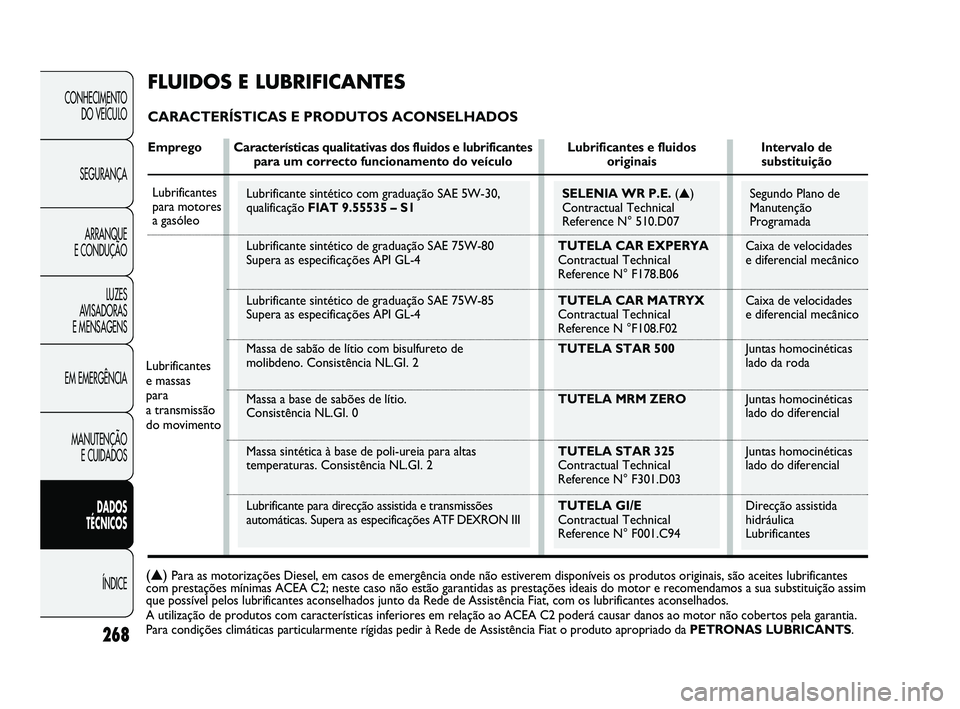

Segundo Plano de
Manutenção
Programada
Caixa de velocidades
e diferencial mecânico
Caixa de velocidades
e diferencial mecânico
Juntas homocinéticas
lado da roda
Juntas homocinéticas
lado do diferencial
Juntas homocinéticas
lado do diferencial
Direcção assistida
hidráulica
Lubrificantes SELENIA WR P.E.(▲)
Contractual Technical
Reference N° 510.D07
TUTELA CAR EXPERYA
Contractual Technical
Reference N° F178.B06
TUTELA CAR MATRYX
Contractual Technical
Reference N °F108.F02
TUTELA STAR 500
TUTELA MRM ZERO
TUTELA STAR 325
Contractual Technical
Reference N° F301.D03
TUTELA GI/E
Contractual Technical
Reference N° F001.C94Lubrificante sintético com graduação SAE 5W-30,
qualificação FIAT 9.55535 – S1
Lubrificante sintético de graduação SAE 75W-80
Supera as especificações API GL-4
Lubrificante sintético de graduação SAE 75W-85
Supera as especificações API GL-4
Massa de sabão de lítio com bisulfureto de
molibdeno. Consistência NL.GI. 2
Massa a base de sabões de lítio.
Consistência NL.GI. 0
Massa sintética à base de poli-ureia para altas
temperaturas. Consistência NL.GI. 2
Lubrificante para direcção assistida e transmissões
automáticas. Supera as especificações ATF DEXRON III
268
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE(▲) Para as motorizações Diesel, em casos de emergência onde não estiverem disponíveis os produtos originais, são aceites lubrificantes
com prestações mínimas ACEA C2; neste caso não estão garantidas as prestações ideais do motor e recomendamos a sua substituição assim
que possível pelos lubrificantes aconselhados junto da Rede de Assistência Fiat, com os lubrificantes aconselhados.
A utilização de produtos com características inferiores em relação ao ACEA C2 poderá causar danos ao motor não cobertos pela garantia.
Para condições climáticas particularmente rígidas pedir à Rede de Assistência Fiat o produto apropriado da PETRONAS LUBRICANTS. Lubrificantes
para motores
a gasóleo
FLUIDOS E LUBRIFICANTES
CARACTERÍSTICAS E PRODUTOS ACONSELHADOS
Emprego Características qualitativas dos fluidos e lubrificantes Lubrificantes e fluidos Intervalo depara um correcto funcionamento do veículo originais substituição
Lubrificantes
e massas
para
a transmissão
do movimento
231-276 DUCATO LUM 9ed PT 15-04-2011 9:20 Pagina 268

Travões hidráulicos
e comandos
hidráulicos da
embraiagem
Circuitos de
refrigeração
percentagem
de emprego:
50% água
50% PARAFLU
UP(❑)
A misturar no gasóleo
(25 cm3 por cada
10 litros)
A utilizar puro ou
diluído nos sistemas
limpa-lava-vidros
Fluido sintético, NHTSA N° 116 DOT 4,
ISO 4925, SAE J-1704, CUNA NC 956-01.
Qualificação FIAT 9.55597
Protector com acção anti-congelante de cor vermelha
à base de glicol monoetilénico inibido com formulação
orgânica. Supera as especificações CUNA NC 956-16,
ASTM D 3306. Qualificação FIAT 9.555323.
Aditivo anticongelante para gasóleo com acção
protectora para motores Diesel.
Mistura de álcoois e tensio-activos.
Supera a especificação CUNA NC 956-11.
Qualificação FIAT 9.55522.TUTELA TOP 4
Contractual Technical
Reference N° F001.A93
PARAFLU
UP(*)
Contractual Technical
Reference N° F101.M01
TUTELA DIESEL ART
Contractual Technical
Reference N° F601.L06
TUTELA
PROFESSIONAL SC 35
Contractual Technical
Reference N° F201.D02
269
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
Protectivo
para
radiadores
Aditivo para
o gasóleo
(*) AVISO Não repor nem misturar com outros líquidos com características diferentes das descritas.
(❑) Para condições climáticas particularmente severas, recomenda-se uma mistura de 60% de PARAFLUUPe de 40% de água
desmineralizada.

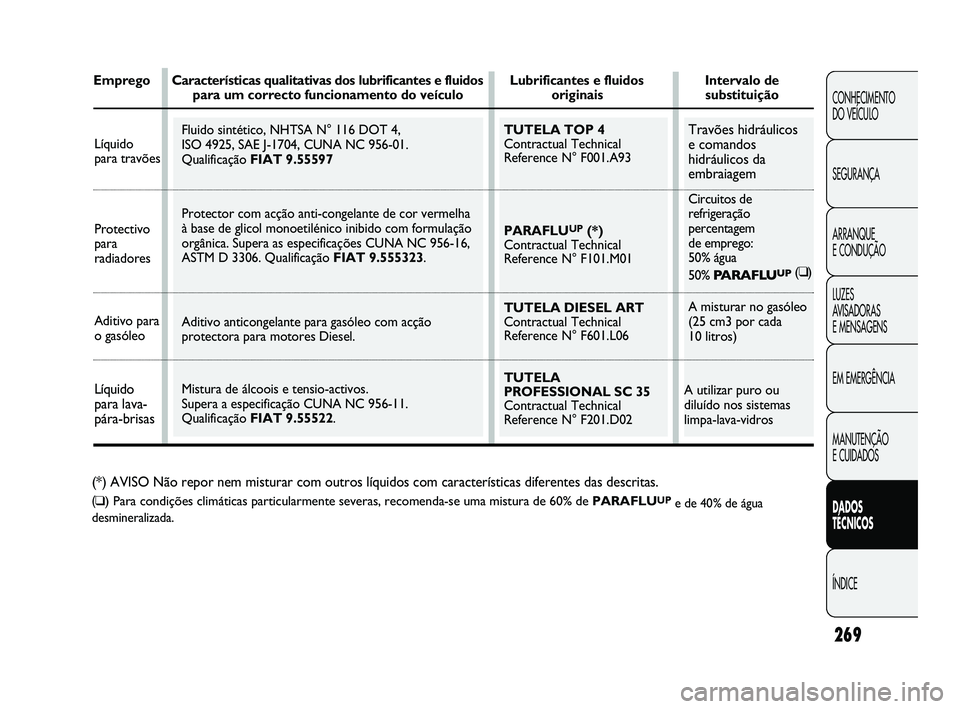

Emprego Características qualitativas dos lubrificantes e fluidos Lubrificantes e fluidos Intervalo depara um correcto funcionamento do veículo originais substituição
Líquido
para lava-
pára-brisas
Líquido
para travões
231-276 DUCATO LUM 9ed PT 15-04-2011 9:20 Pagina 269
