FIAT DUCATO 2010 Betriebsanleitung (in German)

90
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
F0N0049mAbb. 94

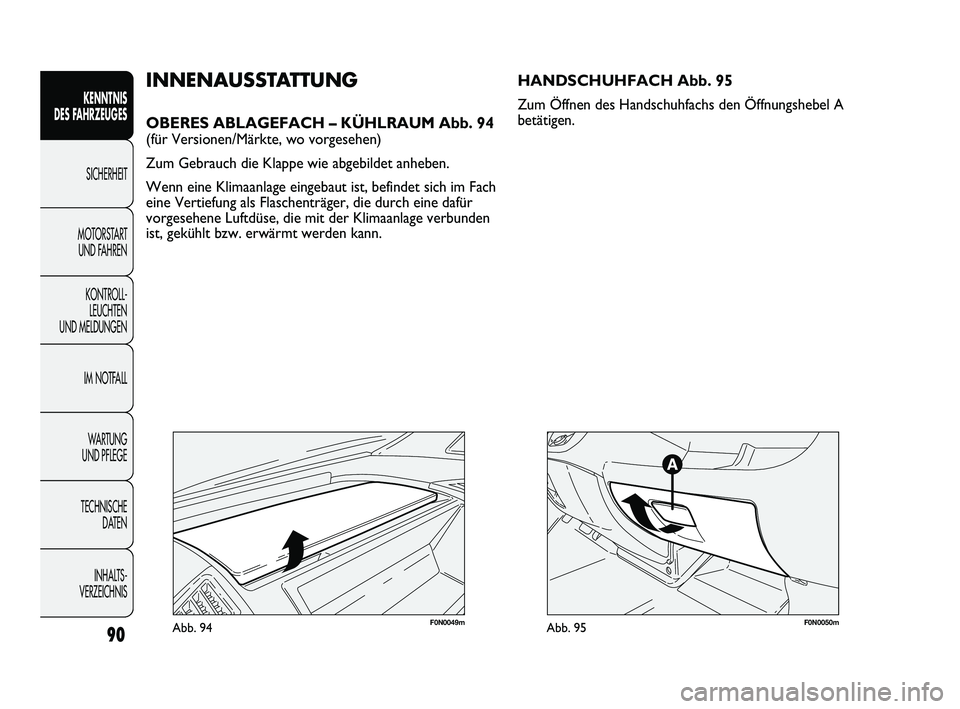

INNENAUSSTATTUNG
OBERES ABLAGEFACH – KÜHLRAUM Abb. 94
(für Versionen/Märkte, wo vorgesehen)
Zum Gebrauch die Klappe wie abgebildet anheben.
Wenn eine Klimaanlage eingebaut ist, befindet sich im Fach
eine Vertiefung als Flaschenträger, die durch eine dafür
vorgesehene Luftdüse, die mit der Klimaanlage verbunden
ist, gekühlt bzw. erwärmt werden kann.
HANDSCHUHFACH Abb. 95
Zum Öffnen des Handschuhfachs den Öffnungshebel A
betätigen.
F0N0050mAbb. 95
037-128 DUCATO LUM D 7ed 6/17/10 12:38 PM Page 90

91
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
F0N0051mAbb. 96

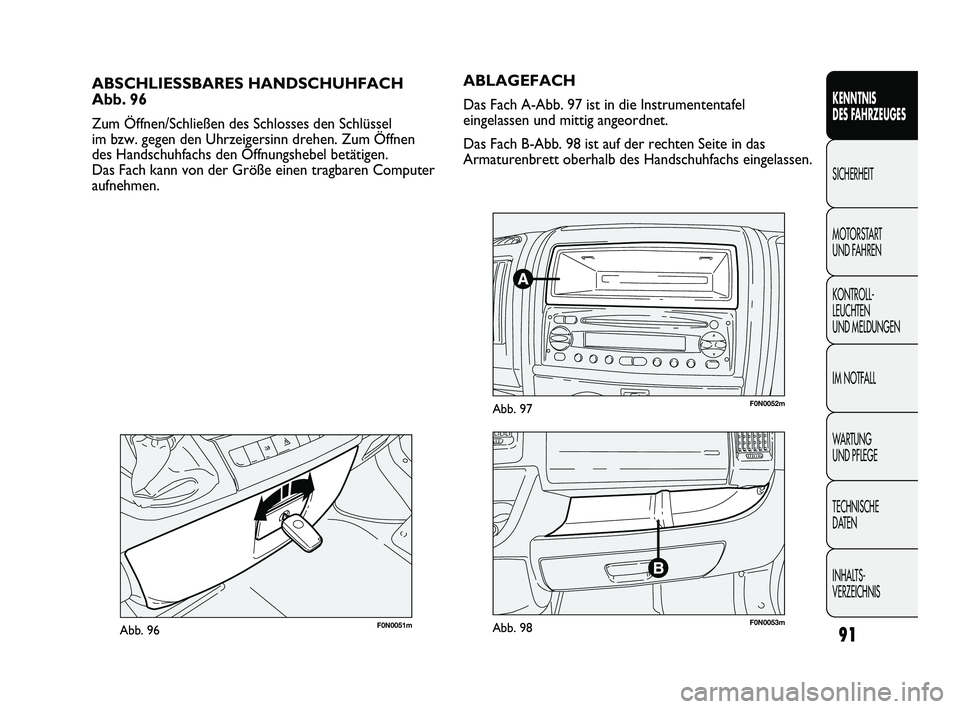

ABSCHLIESSBARES HANDSCHUHFACH
Abb. 96
Zum Öffnen/Schließen des Schlosses den Schlüssel
im bzw. gegen den Uhrzeigersinn drehen. Zum Öffnen
des Handschuhfachs den Öffnungshebel betätigen.
Das Fach kann von der Größe einen tragbaren Computer
aufnehmen.
ABLAGEFACH
Das Fach A-Abb. 97 ist in die Instrumententafel
eingelassen und mittig angeordnet.
Das Fach B-Abb. 98 ist auf der rechten Seite in das
Armaturenbrett oberhalb des Handschuhfachs eingelassen.
F0N0052mAbb. 97
F0N0053mAbb. 98
037-128 DUCATO LUM D 7ed 6/17/10 12:38 PM Page 91

F0N0128mAbb. 99F0N0134mAbb. 100

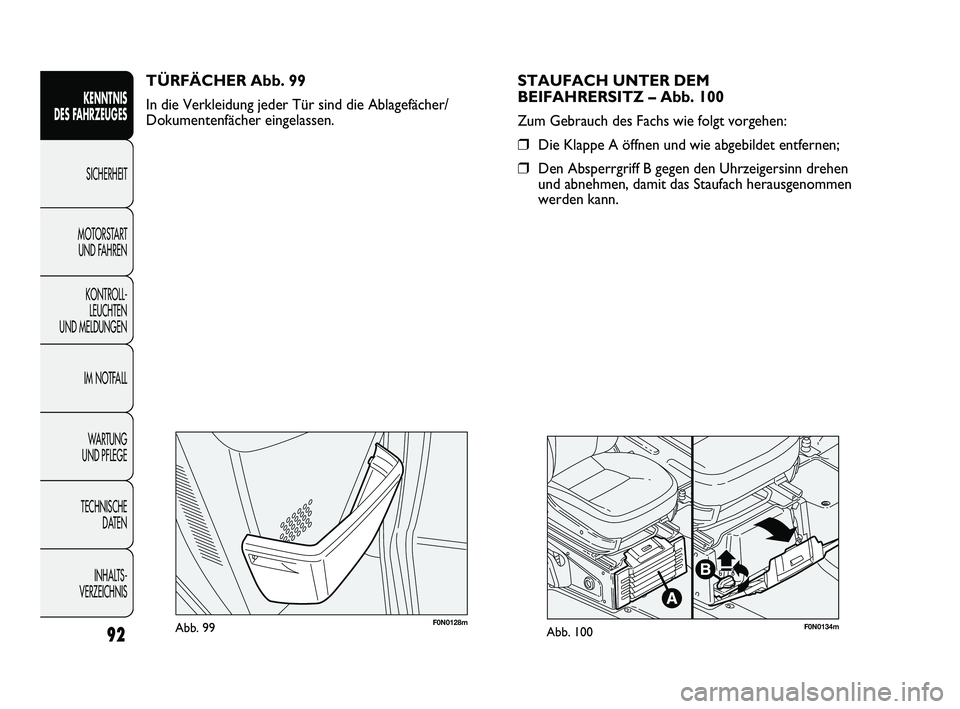

STAUFACH UNTER DEM
BEIFAHRERSITZ – Abb. 100
Zum Gebrauch des Fachs wie folgt vorgehen:
❒Die Klappe A öffnen und wie abgebildet entfernen;
❒Den Absperrgriff B gegen den Uhrzeigersinn drehen
und abnehmen, damit das Staufach herausgenommen
werden kann.
92
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
TÜRFÄCHER Abb. 99
In die Verkleidung jeder Tür sind die Ablagefächer/
Dokumentenfächer eingelassen.
037-128 DUCATO LUM D 7ed 6/17/10 12:38 PM Page 92

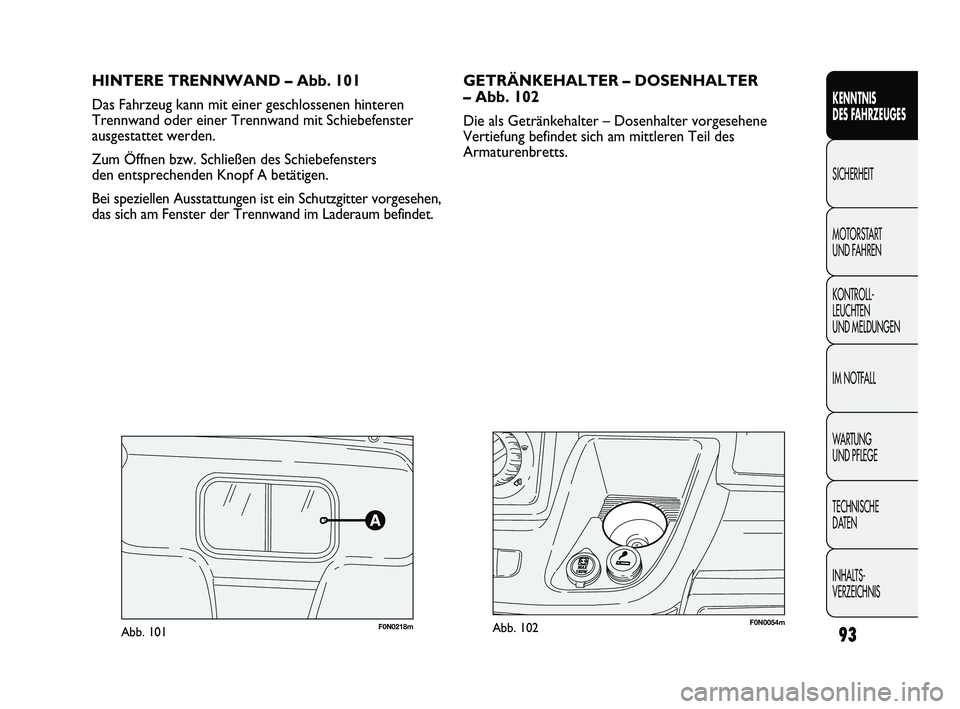

HINTERE TRENNWAND – Abb. 101
Das Fahrzeug kann mit einer geschlossenen hinteren
Trennwand oder einer Trennwand mit Schiebefenster
ausgestattet werden.
Zum Öffnen bzw. Schließen des Schiebefensters
den entsprechenden Knopf A betätigen.
Bei speziellen Ausstattungen ist ein Schutzgitter vorgesehen,
das sich am Fenster der Trennwand im Laderaum befindet.
F0N0218mAbb. 101
GETRÄNKEHALTER – DOSENHALTER
– Abb. 102
Die als Getränkehalter – Dosenhalter vorgesehene
Vertiefung befindet sich am mittleren Teil des
Armaturenbretts.
93
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
F0N0054mAbb. 102
037-128 DUCATO LUM D 7ed 6/17/10 12:38 PM Page 93

F0N0146mAbb. 104F0N0055mAbb. 103

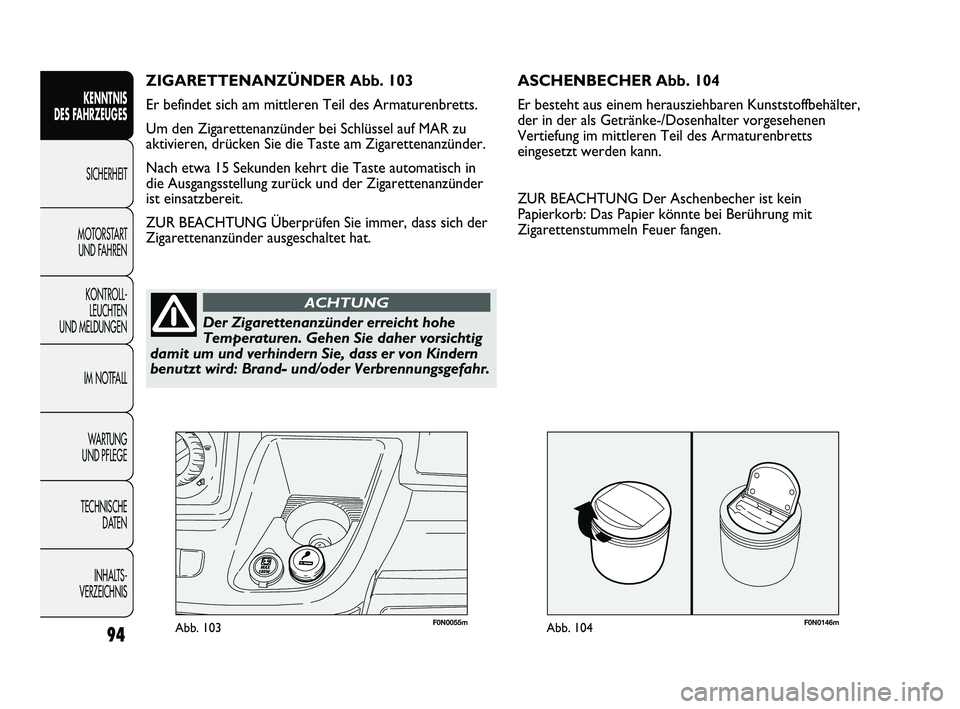

ASCHENBECHER Abb. 104
Er besteht aus einem herausziehbaren Kunststoffbehälter,
der in der als Getränke-/Dosenhalter vorgesehenen
Vertiefung im mittleren Teil des Armaturenbretts
eingesetzt werden kann.
ZUR BEACHTUNG Der Aschenbecher ist kein
Papierkorb: Das Papier könnte bei Berührung mit
Zigarettenstummeln Feuer fangen.
ZIGARETTENANZÜNDER Abb. 103
Er befindet sich am mittleren Teil des Armaturenbretts.
Um den Zigarettenanzünder bei Schlüssel auf MAR zu
aktivieren, drücken Sie die Taste am Zigarettenanzünder.
Nach etwa 15 Sekunden kehrt die Taste automatisch in
die Ausgangsstellung zurück und der Zigarettenanzünder
ist einsatzbereit.
ZUR BEACHTUNG Überprüfen Sie immer, dass sich der
Zigarettenanzünder ausgeschaltet hat.
94
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
Der Zigarettenanzünder erreicht hohe
Temperaturen. Gehen Sie daher vorsichtig
damit um und verhindern Sie, dass er von Kindern
benutzt wird: Brand- und/oder Verbrennungsgefahr.
ACHTUNG
037-128 DUCATO LUM D 7ed 6/17/10 12:38 PM Page 94

F0N0057mAbb. 106F0N0056mAbb. 105

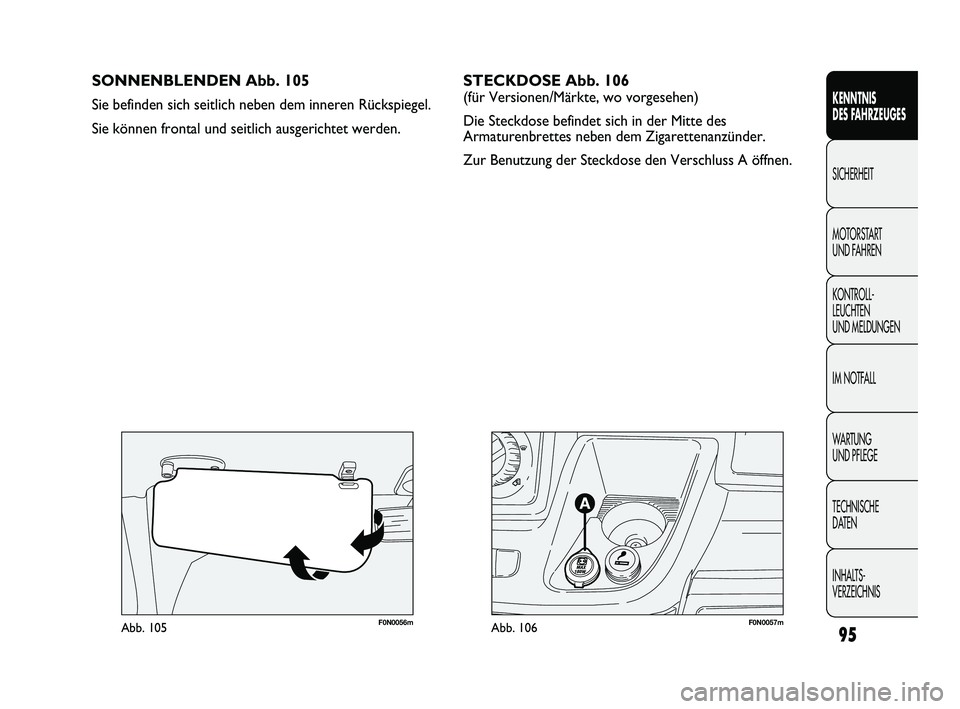

SONNENBLENDEN Abb. 105
Sie befinden sich seitlich neben dem inneren Rückspiegel.
Sie können frontal und seitlich ausgerichtet werden.
95
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
STECKDOSE Abb. 106
(für Versionen/Märkte, wo vorgesehen)
Die Steckdose befindet sich in der Mitte des
Armaturenbrettes neben dem Zigarettenanzünder.
Zur Benutzung der Steckdose den Verschluss A öffnen.
037-128 DUCATO LUM D 7ed 6/17/10 12:38 PM Page 95

96
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS

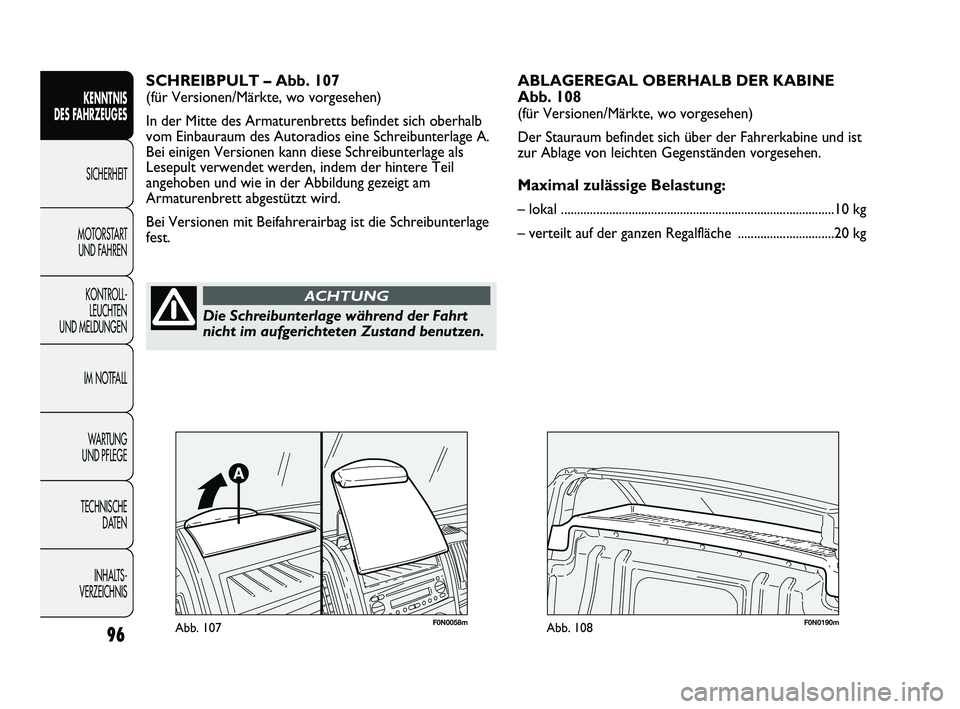

SCHREIBPULT – Abb. 107
(für Versionen/Märkte, wo vorgesehen)
In der Mitte des Armaturenbretts befindet sich oberhalb
vom Einbauraum des Autoradios eine Schreibunterlage A.
Bei einigen Versionen kann diese Schreibunterlage als
Lesepult verwendet werden, indem der hintere Teil
angehoben und wie in der Abbildung gezeigt am
Armaturenbrett abgestützt wird.
Bei Versionen mit Beifahrerairbag ist die Schreibunterlage
fest.
Die Schreibunterlage während der Fahrt
nicht im aufgerichteten Zustand benutzen.
ACHTUNG
ABLAGEREGAL OBERHALB DER KABINE
Abb. 108
(für Versionen/Märkte, wo vorgesehen)
Der Stauraum befindet sich über der Fahrerkabine und ist
zur Ablage von leichten Gegenständen vorgesehen.
Maximal zulässige Belastung:
– lokal .....................................................................................10 kg
– verteilt auf der ganzen Regalfläche ..............................20 kg
F0N0058mAbb. 107F0N0190mAbb. 108
037-128 DUCATO LUM D 7ed 6/17/10 12:38 PM Page 96

97
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

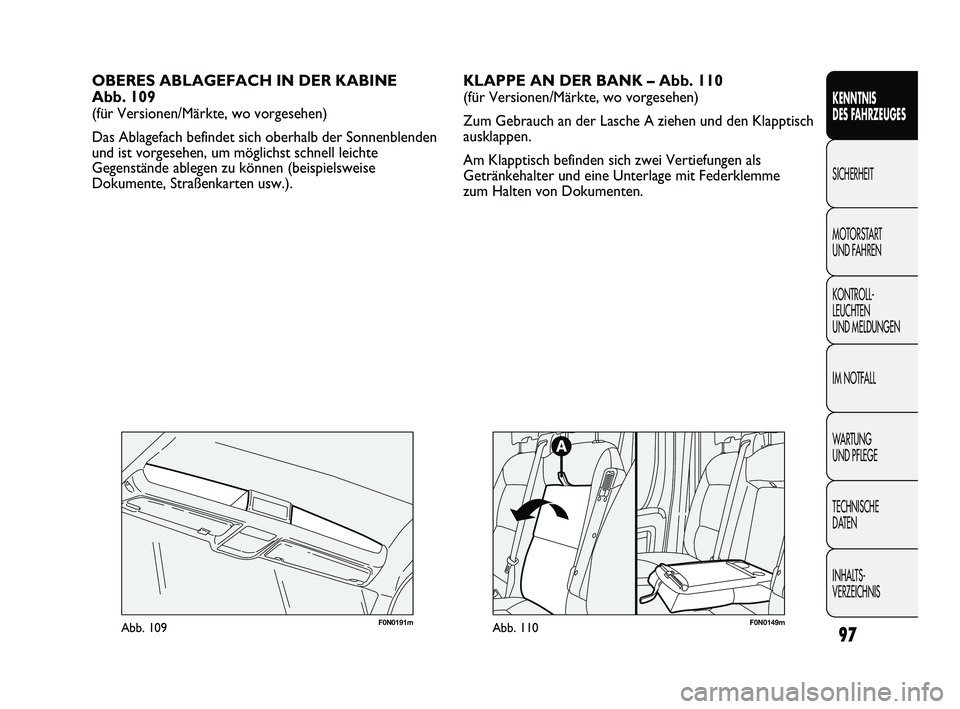

OBERES ABLAGEFACH IN DER KABINE
Abb. 109
(für Versionen/Märkte, wo vorgesehen)
Das Ablagefach befindet sich oberhalb der Sonnenblenden
und ist vorgesehen, um möglichst schnell leichte
Gegenstände ablegen zu können (beispielsweise
Dokumente, Straßenkarten usw.).
KLAPPE AN DER BANK – Abb. 110
(für Versionen/Märkte, wo vorgesehen)
Zum Gebrauch an der Lasche A ziehen und den Klapptisch
ausklappen.
Am Klapptisch befinden sich zwei Vertiefungen als
Getränkehalter und eine Unterlage mit Federklemme
zum Halten von Dokumenten.
F0N0191mAbb. 109F0N0149mAbb. 110
037-128 DUCATO LUM D 7ed 6/17/10 12:38 PM Page 97

F0N0217mAbb. 111F0N0214mAbb. 112
Das Display für die Heckkamera ist so eingestellt, das es
wie ein Spiegel anzeigt. Nach dem Gebrauch muss das
Display im Bereich der oberen Ablage wieder geschlossen
werden.
AKTIVIERUNG
Die Anlage wird aktiviert, wenn der Schlüssel eingesteckt
ist und der Rückwärtsgang eingelegt wird oder durch
Drücken der dafür vorgesehenen Taste. Wenn sich das
Fahrzeug bewegt, beispielsweise bei einem
Einparkmanöver, funktioniert die Anlage bis zu einer
Geschwindigkeit von etwa 15 km/h und deaktiviert sich,
wenn etwa 18 km/h überschritten werden, wobei das Bild
noch für etwa 5 Sekunden auf dem Display angezeigt wird.

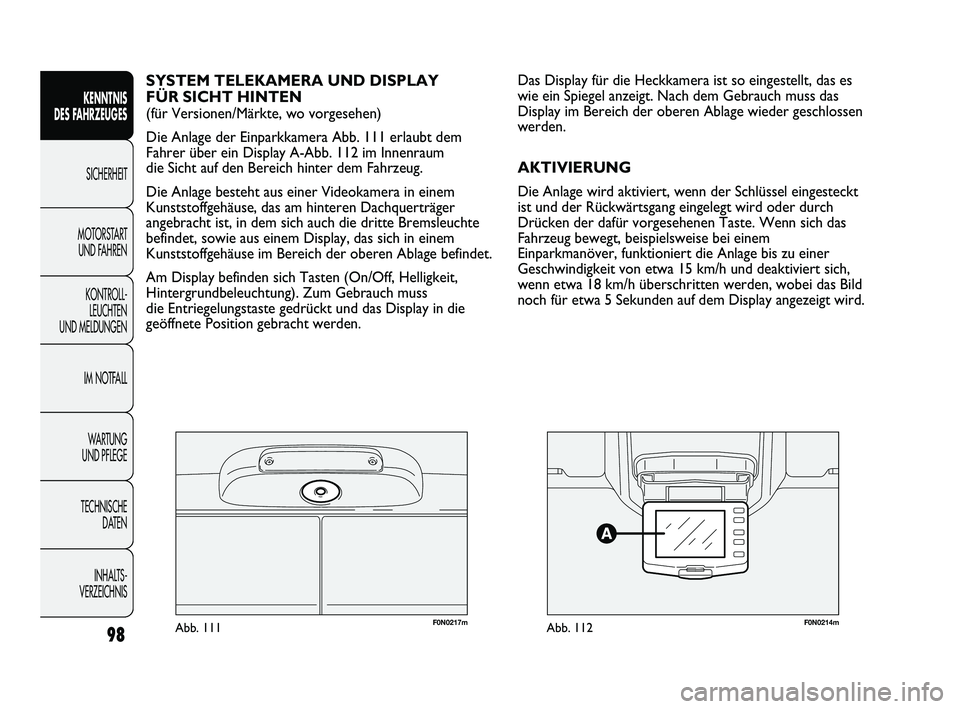

SYSTEM TELEKAMERA UND DISPLAY
FÜR SICHT HINTEN
(für Versionen/Märkte, wo vorgesehen)
Die Anlage der Einparkkamera Abb. 111 erlaubt dem
Fahrer über ein Display A-Abb. 112 im Innenraum
die Sicht auf den Bereich hinter dem Fahrzeug.
Die Anlage besteht aus einer Videokamera in einem
Kunststoffgehäuse, das am hinteren Dachquerträger
angebracht ist, in dem sich auch die dritte Bremsleuchte
befindet, sowie aus einem Display, das sich in einem
Kunststoffgehäuse im Bereich der oberen Ablage befindet.
Am Display befinden sich Tasten (On/Off, Helligkeit,
Hintergrundbeleuchtung). Zum Gebrauch muss
die Entriegelungstaste gedrückt und das Display in die
geöffnete Position gebracht werden.
98
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
037-128 DUCATO LUM D 7ed 6/17/10 12:38 PM Page 98

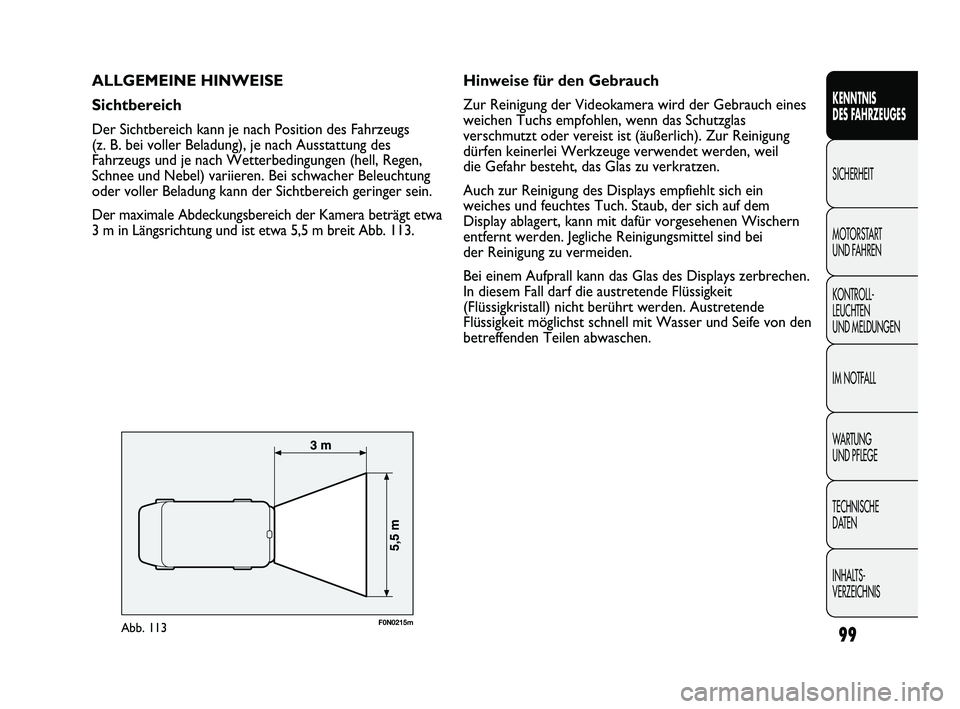

ALLGEMEINE HINWEISE
Sichtbereich
Der Sichtbereich kann je nach Position des Fahrzeugs
(z. B. bei voller Beladung), je nach Ausstattung des
Fahrzeugs und je nach Wetterbedingungen (hell, Regen,
Schnee und Nebel) variieren. Bei schwacher Beleuchtung
oder voller Beladung kann der Sichtbereich geringer sein.
Der maximale Abdeckungsbereich der Kamera beträgt etwa
3 m in Längsrichtung und ist etwa 5,5 m breit Abb. 113.
99
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
F0N0215mAbb. 113
Hinweise für den Gebrauch
Zur Reinigung der Videokamera wird der Gebrauch eines
weichen Tuchs empfohlen, wenn das Schutzglas
verschmutzt oder vereist ist (äußerlich). Zur Reinigung
dürfen keinerlei Werkzeuge verwendet werden, weil
die Gefahr besteht, das Glas zu verkratzen.
Auch zur Reinigung des Displays empfiehlt sich ein
weiches und feuchtes Tuch. Staub, der sich auf dem
Display ablagert, kann mit dafür vorgesehenen Wischern
entfernt werden. Jegliche Reinigungsmittel sind bei
der Reinigung zu vermeiden.
Bei einem Aufprall kann das Glas des Displays zerbrechen.
In diesem Fall darf die austretende Flüssigkeit
(Flüssigkristall) nicht berührt werden. Austretende
Flüssigkeit möglichst schnell mit Wasser und Seife von den
betreffenden Teilen abwaschen.
037-128 DUCATO LUM D 7ed 6/17/10 12:38 PM Page 99
