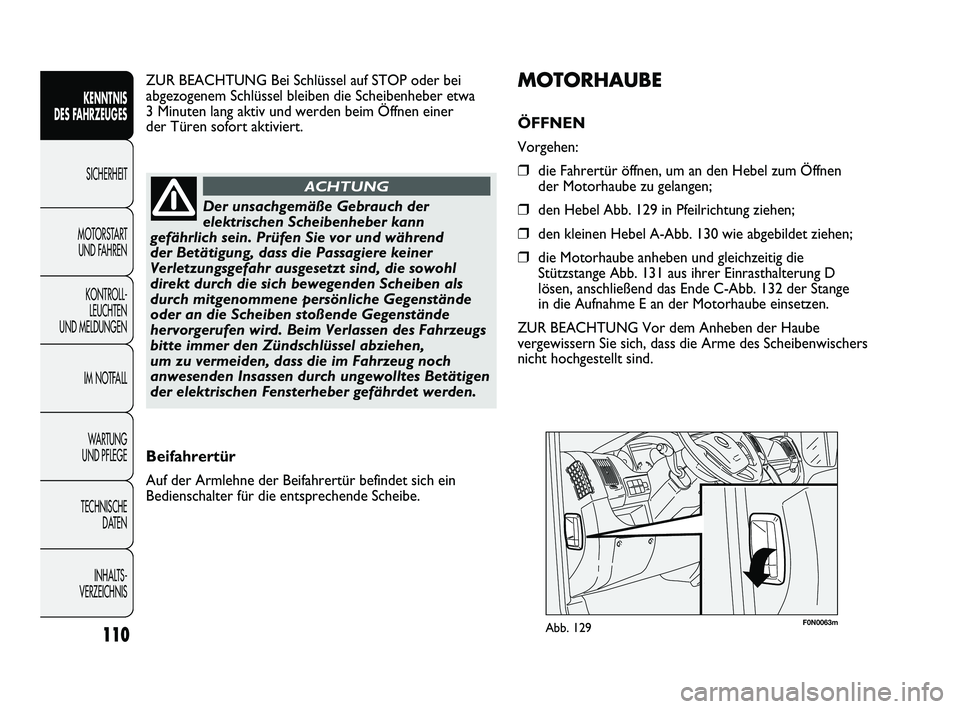

MOTORHAUBE
ÖFFNEN
Vorgehen:
❒die Fahrertür öffnen, um an den Hebel zum Öffnen
der Motorhaube zu gelangen;
❒den Hebel Abb. 129 in Pfeilrichtung ziehen;
❒den kleinen Hebel A-Abb. 130 wie abgebildet ziehen;
❒die Motorhaube anheben und gleichzeitig die
Stützstange Abb. 131 aus ihrer Einrasthalterung D
lösen, anschließend das Ende C-Abb. 132 der Stange
in die Aufnahme E an der Motorhaube einsetzen.
ZUR BEACHTUNG Vor dem Anheben der Haube
vergewissern Sie sich, dass die Arme des Scheibenwischers
nicht hochgestellt sind. ZUR BEACHTUNG Bei Schlüssel auf STOP oder bei
abgezogenem Schlüssel bleiben die Scheibenheber etwa
3 Minuten lang aktiv und werden beim Öffnen einer
der Türen sofort aktiviert.
110
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
Der unsachgemäße Gebrauch der
elektrischen Scheibenheber kann
gefährlich sein. Prüfen Sie vor und während
der Betätigung, dass die Passagiere keiner
Verletzungsgefahr ausgesetzt sind, die sowohl
direkt durch die sich bewegenden Scheiben als
durch mitgenommene persönliche Gegenstände
oder an die Scheiben stoßende Gegenstände
hervorgerufen wird. Beim Verlassen des Fahrzeugs
bitte immer den Zündschlüssel abziehen,
um zu vermeiden, dass die im Fahrzeug noch
anwesenden Insassen durch ungewolltes Betätigen
der elektrischen Fensterheber gefährdet werden.
ACHTUNG
Beifahrertür
Auf der Armlehne der Beifahrertür befindet sich ein
Bedienschalter für die entsprechende Scheibe.
037-128 DUCATO LUM D 7ed 6/17/10 12:39 PM Page 110

F0N0323mAbb. 130F0N0065mAbb. 131

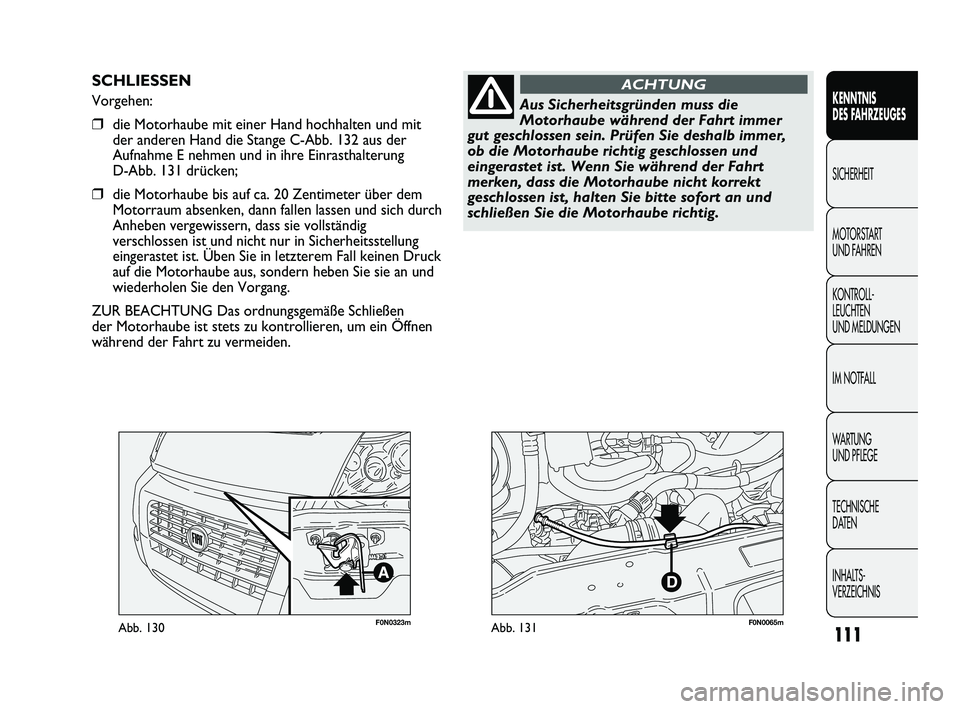

SCHLIESSEN
Vorgehen:
❒die Motorhaube mit einer Hand hochhalten und mit
der anderen Hand die Stange C-Abb. 132 aus der
Aufnahme E nehmen und in ihre Einrasthalterung
D-Abb. 131 drücken;
❒die Motorhaube bis auf ca. 20 Zentimeter über dem
Motorraum absenken, dann fallen lassen und sich durch
Anheben vergewissern, dass sie vollständig
verschlossen ist und nicht nur in Sicherheitsstellung
eingerastet ist. Üben Sie in letzterem Fall keinen Druck
auf die Motorhaube aus, sondern heben Sie sie an und
wiederholen Sie den Vorgang.
ZUR BEACHTUNG Das ordnungsgemäße Schließen
der Motorhaube ist stets zu kontrollieren, um ein Öffnen
während der Fahrt zu vermeiden.
111
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNISAus Sicherheitsgründen muss die
Motorhaube während der Fahrt immer
gut geschlossen sein. Prüfen Sie deshalb immer,
ob die Motorhaube richtig geschlossen und
eingerastet ist. Wenn Sie während der Fahrt
merken, dass die Motorhaube nicht korrekt
geschlossen ist, halten Sie bitte sofort an und
schließen Sie die Motorhaube richtig.
ACHTUNG
037-128 DUCATO LUM D 7ed 6/17/10 12:39 PM Page 111

F0N0066mAbb. 132F0N0138mAbb. 133

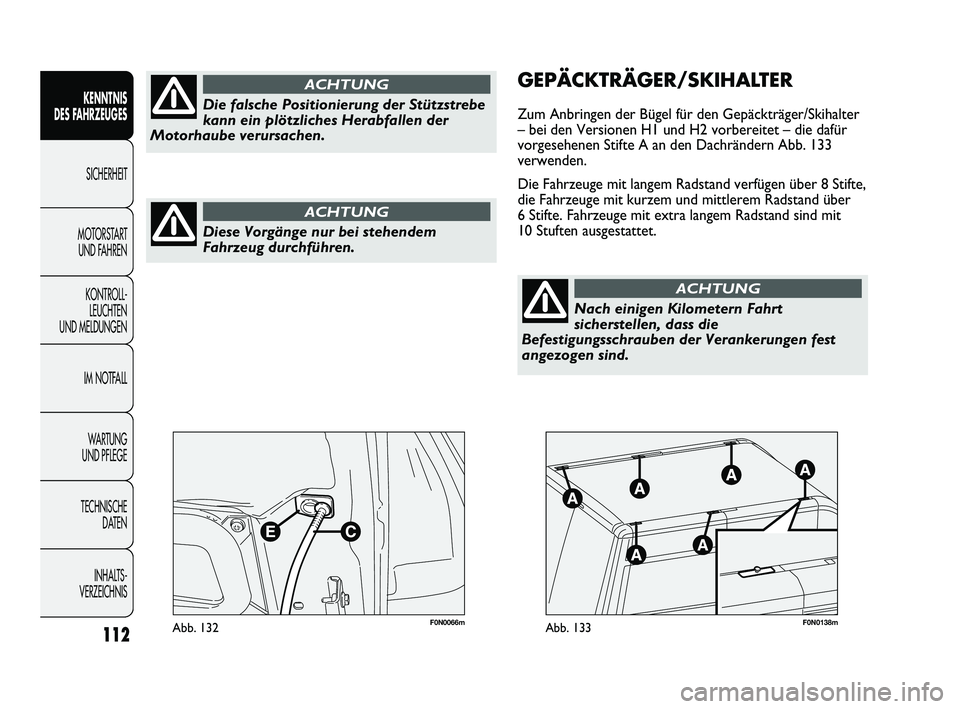

GEPÄCKTRÄGER/SKIHALTER
Zum Anbringen der Bügel für den Gepäckträger/Skihalter
– bei den Versionen H1 und H2 vorbereitet – die dafür
vorgesehenen Stifte A an den Dachrändern Abb. 133
verwenden.
Die Fahrzeuge mit langem Radstand verfügen über 8 Stifte,
die Fahrzeuge mit kurzem und mittlerem Radstand über
6 Stifte. Fahrzeuge mit extra langem Radstand sind mit
10 Stuften ausgestattet.
112
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
Diese Vorgänge nur bei stehendem
Fahrzeug durchführen.
ACHTUNG
Die falsche Positionierung der Stützstrebe
kann ein plötzliches Herabfallen der
Motorhaube verursachen.
ACHTUNG
Nach einigen Kilometern Fahrt
sicherstellen, dass die
Befestigungsschrauben der Verankerungen fest
angezogen sind.
ACHTUNG
037-128 DUCATO LUM D 7ed 6/17/10 12:39 PM Page 112

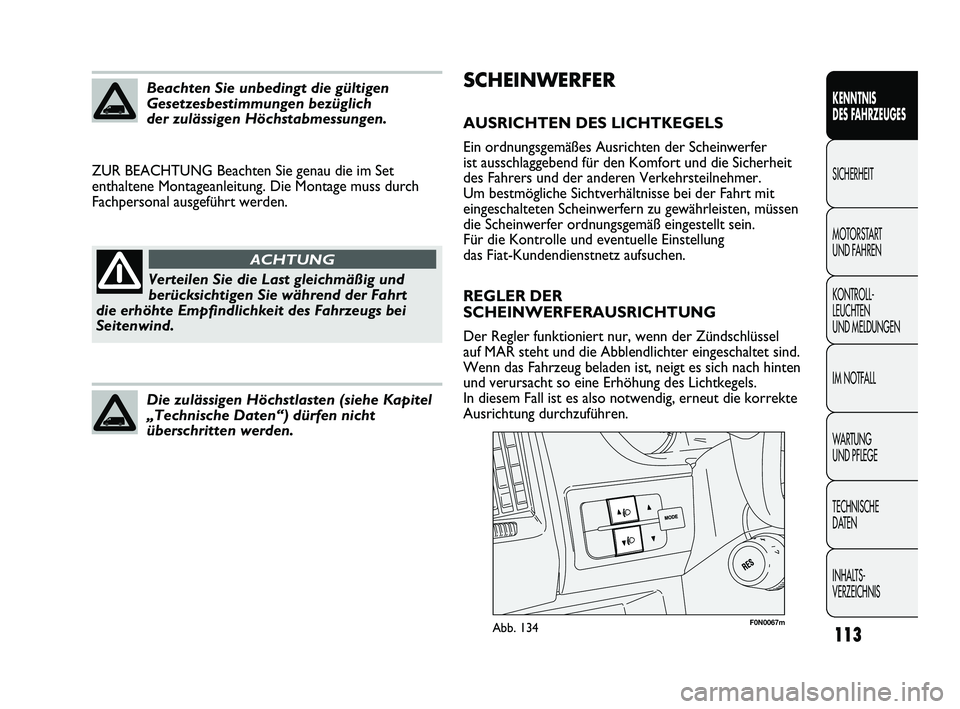

SCHEINWERFER
AUSRICHTEN DES LICHTKEGELS
Ein ordnungsgemäßes Ausrichten der Scheinwerfer
ist ausschlaggebend für den Komfort und die Sicherheit
des Fahrers und der anderen Verkehrsteilnehmer.
Um bestmögliche Sichtverhältnisse bei der Fahrt mit
eingeschalteten Scheinwerfern zu gewährleisten, müssen
die Scheinwerfer ordnungsgemäß eingestellt sein.
Für die Kontrolle und eventuelle Einstellung
das Fiat-Kundendienstnetz aufsuchen.
REGLER DER
SCHEINWERFERAUSRICHTUNG
Der Regler funktioniert nur, wenn der Zündschlüssel
auf MAR steht und die Abblendlichter eingeschaltet sind.
Wenn das Fahrzeug beladen ist, neigt es sich nach hinten
und verursacht so eine Erhöhung des Lichtkegels.
In diesem Fall ist es also notwendig, erneut die korrekte
Ausrichtung durchzuführen. ZUR BEACHTUNG Beachten Sie genau die im Set
enthaltene Montageanleitung. Die Montage muss durch
Fachpersonal ausgeführt werden.
113
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNISBeachten Sie unbedingt die gültigen
Gesetzesbestimmungen bezüglich
der zulässigen Höchstabmessungen.
Verteilen Sie die Last gleichmäßig und
berücksichtigen Sie während der Fahrt
die erhöhte Empfindlichkeit des Fahrzeugs bei
Seitenwind.
ACHTUNG
Die zulässigen Höchstlasten (siehe Kapitel
„Technische Daten“) dürfen nicht
überschritten werden.
F0N0067mAbb. 134
037-128 DUCATO LUM D 7ed 6/17/10 12:39 PM Page 113

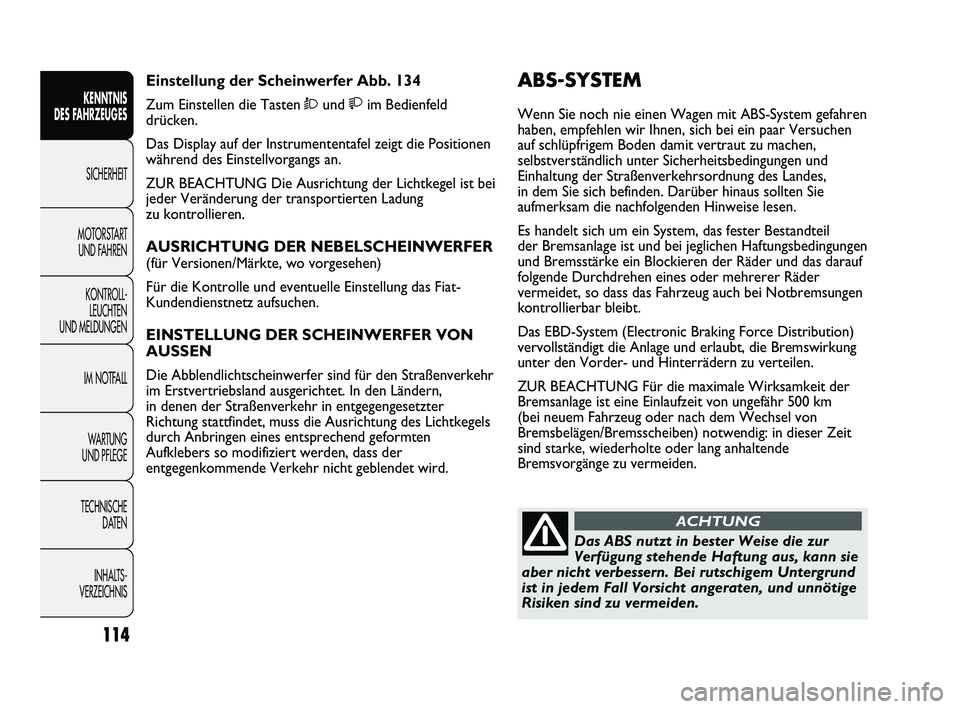

ABS-SYSTEM
Wenn Sie noch nie einen Wagen mit ABS-System gefahren
haben, empfehlen wir Ihnen, sich bei ein paar Versuchen
auf schlüpfrigem Boden damit vertraut zu machen,
selbstverständlich unter Sicherheitsbedingungen und
Einhaltung der Straßenverkehrsordnung des Landes,
in dem Sie sich befinden. Darüber hinaus sollten Sie
aufmerksam die nachfolgenden Hinweise lesen.
Es handelt sich um ein System, das fester Bestandteil
der Bremsanlage ist und bei jeglichen Haftungsbedingungen
und Bremsstärke ein Blockieren der Räder und das darauf
folgende Durchdrehen eines oder mehrerer Räder
vermeidet, so dass das Fahrzeug auch bei Notbremsungen
kontrollierbar bleibt.
Das EBD-System (Electronic Braking Force Distribution)
vervollständigt die Anlage und erlaubt, die Bremswirkung
unter den Vorder- und Hinterrädern zu verteilen.
ZUR BEACHTUNG Für die maximale Wirksamkeit der
Bremsanlage ist eine Einlaufzeit von ungefähr 500 km
(bei neuem Fahrzeug oder nach dem Wechsel von
Bremsbelägen/Bremsscheiben) notwendig: in dieser Zeit
sind starke, wiederholte oder lang anhaltende
Bremsvorgänge zu vermeiden.
Einstellung der Scheinwerfer Abb. 134
Zum Einstellen die TastenÒund im Bedienfeld
drücken.
Das Display auf der Instrumententafel zeigt die Positionen
während des Einstellvorgangs an.
ZUR BEACHTUNG Die Ausrichtung der Lichtkegel ist bei
jeder Veränderung der transportierten Ladung
zu kontrollieren.
AUSRICHTUNG DER NEBELSCHEINWERFER
(für Versionen/Märkte, wo vorgesehen)
Für die Kontrolle und eventuelle Einstellung das Fiat-
Kundendienstnetz aufsuchen.
EINSTELLUNG DER SCHEINWERFER VON
AUSSEN
Die Abblendlichtscheinwerfer sind für den Straßenverkehr
im Erstvertriebsland ausgerichtet. In den Ländern,
in denen der Straßenverkehr in entgegengesetzter
Richtung stattfindet, muss die Ausrichtung des Lichtkegels
durch Anbringen eines entsprechend geformten
Aufklebers so modifiziert werden, dass der
entgegenkommende Verkehr nicht geblendet wird.
114
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
Das ABS nutzt in bester Weise die zur
Verfügung stehende Haftung aus, kann sie
aber nicht verbessern. Bei rutschigem Untergrund
ist in jedem Fall Vorsicht angeraten, und unnötige
Risiken sind zu vermeiden.
ACHTUNG
037-128 DUCATO LUM D 7ed 6/17/10 12:39 PM Page 114

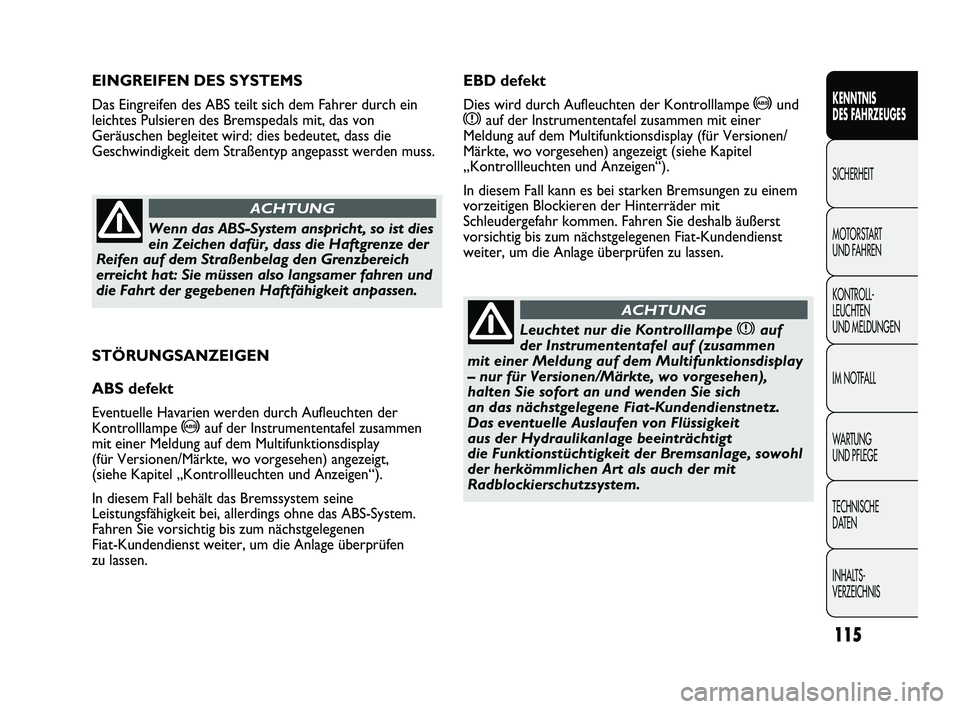

STÖRUNGSANZEIGEN
ABS defekt
Eventuelle Havarien werden durch Aufleuchten der
Kontrolllampe
>auf der Instrumententafel zusammen
mit einer Meldung auf dem Multifunktionsdisplay
(für Versionen/Märkte, wo vorgesehen) angezeigt,
(siehe Kapitel „Kontrollleuchten und Anzeigen“).
In diesem Fall behält das Bremssystem seine
Leistungsfähigkeit bei, allerdings ohne das ABS-System.
Fahren Sie vorsichtig bis zum nächstgelegenen
Fiat-Kundendienst weiter, um die Anlage überprüfen
zu lassen.
EINGREIFEN DES SYSTEMS
Das Eingreifen des ABS teilt sich dem Fahrer durch ein
leichtes Pulsieren des Bremspedals mit, das von
Geräuschen begleitet wird: dies bedeutet, dass die
Geschwindigkeit dem Straßentyp angepasst werden muss.
115
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Wenn das ABS-System anspricht, so ist dies
ein Zeichen dafür, dass die Haftgrenze der
Reifen auf dem Straßenbelag den Grenzbereich
erreicht hat: Sie müssen also langsamer fahren und
die Fahrt der gegebenen Haftfähigkeit anpassen.
ACHTUNG
EBD defekt
Dies wird durch Aufleuchten der Kontrolllampe >und
xauf der Instrumententafel zusammen mit einer
Meldung auf dem Multifunktionsdisplay (für Versionen/
Märkte, wo vorgesehen) angezeigt (siehe Kapitel
„Kontrollleuchten und Anzeigen“).
In diesem Fall kann es bei starken Bremsungen zu einem
vorzeitigen Blockieren der Hinterräder mit
Schleudergefahr kommen. Fahren Sie deshalb äußerst
vorsichtig bis zum nächstgelegenen Fiat-Kundendienst
weiter, um die Anlage überprüfen zu lassen.
Leuchtet nur die Kontrolllampe xauf
der Instrumententafel auf (zusammen
mit einer Meldung auf dem Multifunktionsdisplay
– nur für Versionen/Märkte, wo vorgesehen),
halten Sie sofort an und wenden Sie sich
an das nächstgelegene Fiat-Kundendienstnetz.
Das eventuelle Auslaufen von Flüssigkeit
aus der Hydraulikanlage beeinträchtigt
die Funktionstüchtigkeit der Bremsanlage, sowohl
der herkömmlichen Art als auch der mit
Radblockierschutzsystem.
ACHTUNG
037-128 DUCATO LUM D 7ed 6/17/10 12:39 PM Page 115

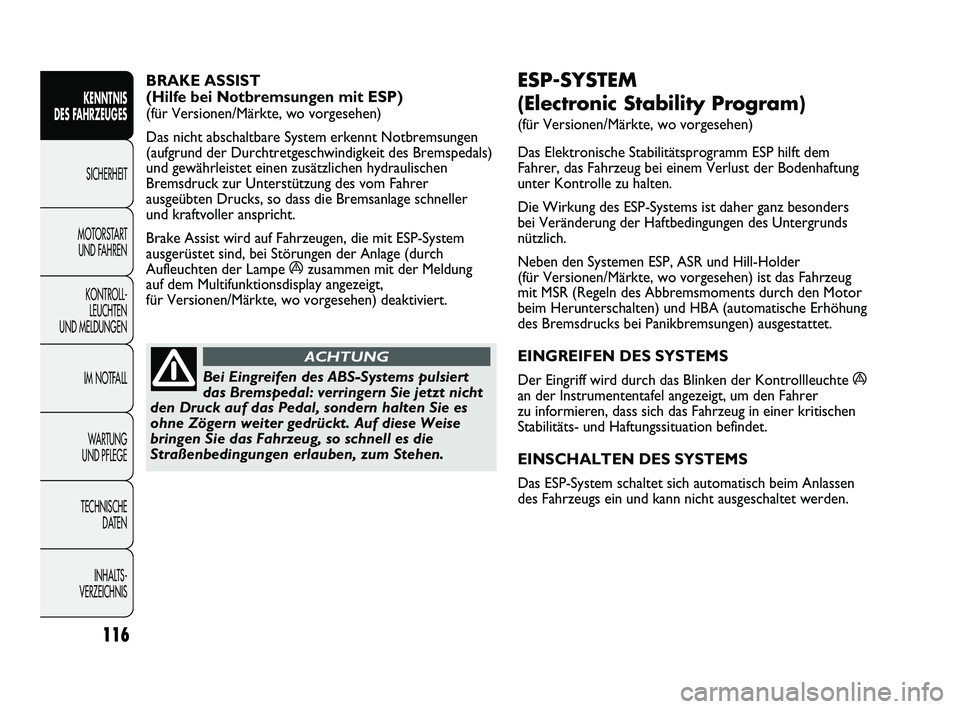

ESP-SYSTEM
(Electronic Stability Program)
(für Versionen/Märkte, wo vorgesehen)
Das Elektronische Stabilitätsprogramm ESP hilft dem
Fahrer, das Fahrzeug bei einem Verlust der Bodenhaftung
unter Kontrolle zu halten.
Die Wirkung des ESP-Systems ist daher ganz besonders
bei Veränderung der Haftbedingungen des Untergrunds
nützlich.
Neben den Systemen ESP, ASR und Hill-Holder
(für Versionen/Märkte, wo vorgesehen) ist das Fahrzeug
mit MSR (Regeln des Abbremsmoments durch den Motor
beim Herunterschalten) und HBA (automatische Erhöhung
des Bremsdrucks bei Panikbremsungen) ausgestattet.
EINGREIFEN DES SYSTEMS
Der Eingriff wird durch das Blinken der Kontrollleuchte á
an der Instrumententafel angezeigt, um den Fahrer
zu informieren, dass sich das Fahrzeug in einer kritischen
Stabilitäts- und Haftungssituation befindet.
EINSCHALTEN DES SYSTEMS
Das ESP-System schaltet sich automatisch beim Anlassen
des Fahrzeugs ein und kann nicht ausgeschaltet werden.
BRAKE ASSIST
(Hilfe bei Notbremsungen mit ESP)
(für Versionen/Märkte, wo vorgesehen)
Das nicht abschaltbare System erkennt Notbremsungen
(aufgrund der Durchtretgeschwindigkeit des Bremspedals)
und gewährleistet einen zusätzlichen hydraulischen
Bremsdruck zur Unterstützung des vom Fahrer
ausgeübten Drucks, so dass die Bremsanlage schneller
und kraftvoller anspricht.
Brake Assist wird auf Fahrzeugen, die mit ESP-System
ausgerüstet sind, bei Störungen der Anlage (durch
Aufleuchten der Lampe
ázusammen mit der Meldung
auf dem Multifunktionsdisplay angezeigt,
für Versionen/Märkte, wo vorgesehen) deaktiviert.
116
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
Bei Eingreifen des ABS-Systems pulsiert
das Bremspedal: verringern Sie jetzt nicht
den Druck auf das Pedal, sondern halten Sie es
ohne Zögern weiter gedrückt. Auf diese Weise
bringen Sie das Fahrzeug, so schnell es die
Straßenbedingungen erlauben, zum Stehen.
ACHTUNG
037-128 DUCATO LUM D 7ed 6/17/10 12:39 PM Page 116

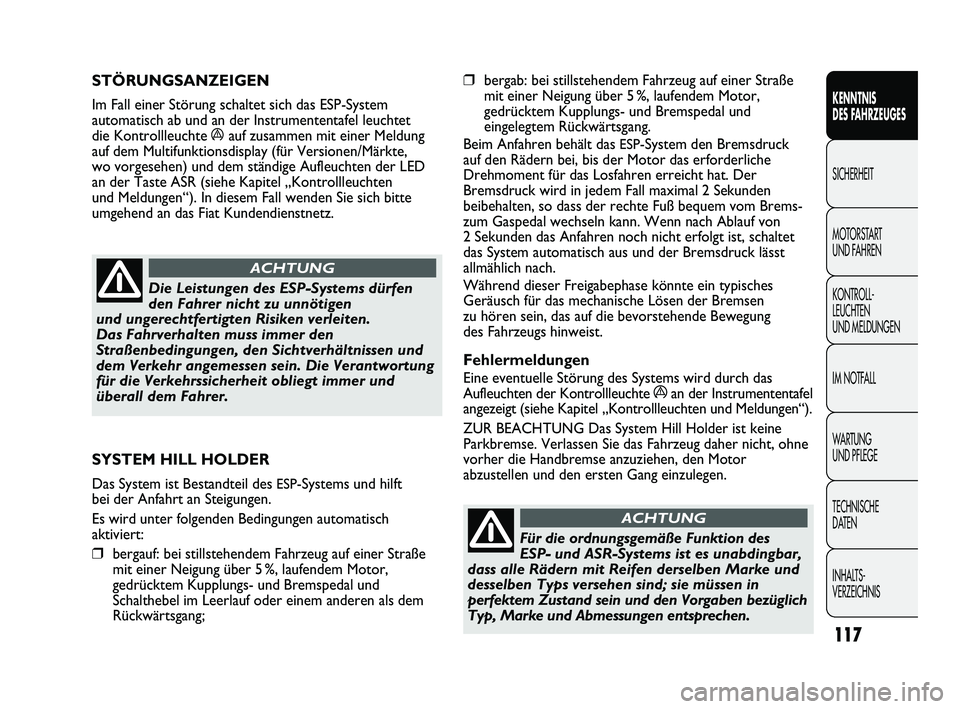

❒bergab: bei stillstehendem Fahrzeug auf einer Straße
mit einer Neigung über 5 %, laufendem Motor,
gedrücktem Kupplungs- und Bremspedal und
eingelegtem Rückwärtsgang.
Beim Anfahren behält das
ESP-System den Bremsdruck
auf den Rädern bei, bis der Motor das erforderliche
Drehmoment für das Losfahren erreicht hat. Der
Bremsdruck wird in jedem Fall maximal 2 Sekunden
beibehalten, so dass der rechte Fuß bequem vom Brems-
zum Gaspedal wechseln kann. Wenn nach Ablauf von
2 Sekunden das Anfahren noch nicht erfolgt ist, schaltet
das System automatisch aus und der Bremsdruck lässt
allmählich nach.
Während dieser Freigabephase könnte ein typisches
Geräusch für das mechanische Lösen der Bremsen
zu hören sein, das auf die bevorstehende Bewegung
des Fahrzeugs hinweist.
Fehlermeldungen
Eine eventuelle Störung des Systems wird durch das
Aufleuchten der Kontrollleuchte
áan der Instrumententafel
angezeigt (siehe Kapitel „Kontrollleuchten und Meldungen“).
ZUR BEACHTUNG Das System Hill Holder ist keine
Parkbremse. Verlassen Sie das Fahrzeug daher nicht, ohne
vorher die Handbremse anzuziehen, den Motor
abzustellen und den ersten Gang einzulegen.
STÖRUNGSANZEIGEN
Im Fall einer Störung schaltet sich das ESP-System
automatisch ab und an der Instrumententafel leuchtet
die Kontrollleuchte áauf zusammen mit einer Meldung
auf dem Multifunktionsdisplay (für Versionen/Märkte,
wo vorgesehen) und dem ständige Aufleuchten der LED
an der Taste ASR (siehe Kapitel „Kontrollleuchten
und Meldungen“). In diesem Fall wenden Sie sich bitte
umgehend an das Fiat Kundendienstnetz.
117
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Die Leistungen des ESP-Systems dürfen
den Fahrer nicht zu unnötigen
und ungerechtfertigten Risiken verleiten.
Das Fahrverhalten muss immer den
Straßenbedingungen, den Sichtverhältnissen und
dem Verkehr angemessen sein. Die Verantwortung
für die Verkehrssicherheit obliegt immer und
überall dem Fahrer.
ACHTUNG
SYSTEM HILL HOLDER
Das System ist Bestandteil des ESP-Systems und hilft
bei der Anfahrt an Steigungen.
Es wird unter folgenden Bedingungen automatisch
aktiviert:
❒bergauf: bei stillstehendem Fahrzeug auf einer Straße
mit einer Neigung über 5 %, laufendem Motor,
gedrücktem Kupplungs- und Bremspedal und
Schalthebel im Leerlauf oder einem anderen als dem
Rückwärtsgang;
Für die ordnungsgemäße Funktion des
ESP- und ASR-Systems ist es unabdingbar,
dass alle Rädern mit Reifen derselben Marke und
desselben Typs versehen sind; sie müssen in
perfektem Zustand sein und den Vorgaben bezüglich
Typ, Marke und Abmessungen entsprechen.
ACHTUNG
037-128 DUCATO LUM D 7ed 6/17/10 12:39 PM Page 117

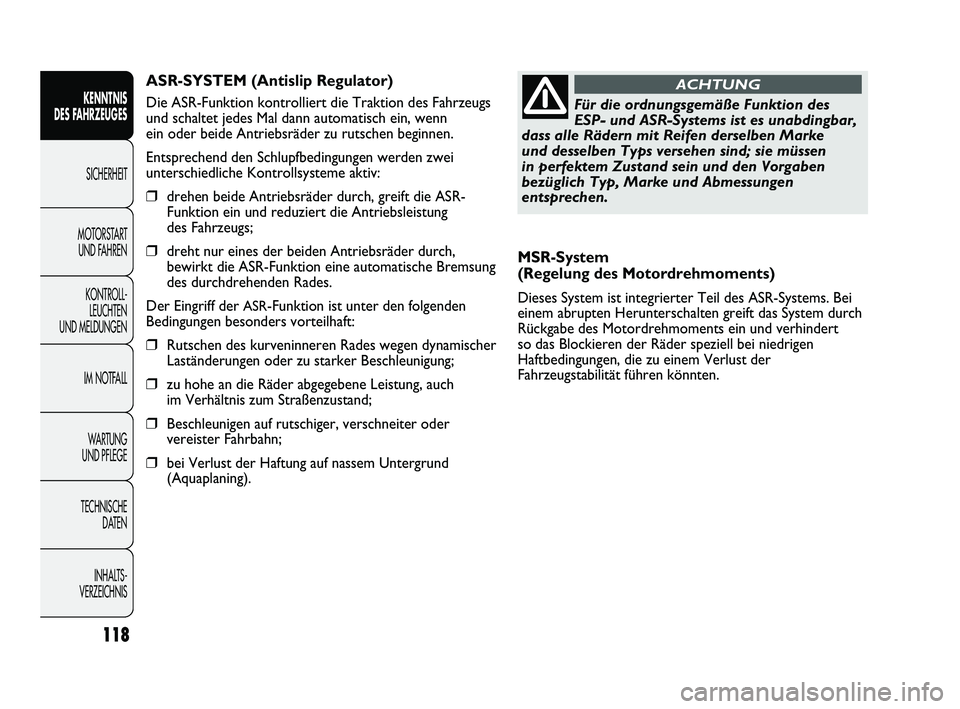

MSR-System
(Regelung des Motordrehmoments)
Dieses System ist integrierter Teil des ASR-Systems. Bei
einem abrupten Herunterschalten greift das System durch
Rückgabe des Motordrehmoments ein und verhindert
so das Blockieren der Räder speziell bei niedrigen
Haftbedingungen, die zu einem Verlust der
Fahrzeugstabilität führen könnten.
ASR-SYSTEM (Antislip Regulator)
Die ASR-Funktion kontrolliert die Traktion des Fahrzeugs
und schaltet jedes Mal dann automatisch ein, wenn
ein oder beide Antriebsräder zu rutschen beginnen.
Entsprechend den Schlupfbedingungen werden zwei
unterschiedliche Kontrollsysteme aktiv:
❒drehen beide Antriebsräder durch, greift die ASR-
Funktion ein und reduziert die Antriebsleistung
des Fahrzeugs;
❒dreht nur eines der beiden Antriebsräder durch,
bewirkt die ASR-Funktion eine automatische Bremsung
des durchdrehenden Rades.
Der Eingriff der
ASR-Funktion ist unter den folgenden
Bedingungen besonders vorteilhaft:
❒Rutschen des kurveninneren Rades wegen dynamischer
Laständerungen oder zu starker Beschleunigung;
❒zu hohe an die Räder abgegebene Leistung, auch
im Verhältnis zum Straßenzustand;
❒Beschleunigen auf rutschiger, verschneiter oder
vereister Fahrbahn;
❒bei Verlust der Haftung auf nassem Untergrund
(Aquaplaning).
118
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNISFür die ordnungsgemäße Funktion des
ESP- und ASR-Systems ist es unabdingbar,
dass alle Rädern mit Reifen derselben Marke
und desselben Typs versehen sind; sie müssen
in perfektem Zustand sein und den Vorgaben
bezüglich Typ, Marke und Abmessungen
entsprechen.
ACHTUNG
037-128 DUCATO LUM D 7ed 6/17/10 12:39 PM Page 118

Für die korrekte Betriebsweise des ASR-Systems ist es
unabdingbar, dass die Reifen an allen Rädern derselben
Marke und Typs und in perfektem Zustand sind, vor allem
müssen sie dem vorgeschriebenen Typ, Marke und Größe
entsprechen.
STÖRUNGSANZEIGEN
Im Fall einer Störung schaltet sich das ASR-System
automatisch ab und an der Instrumententafel leuchtet
die Kontrollleuchte áauf zusammen mit einer Meldung
auf dem Multifunktionsdisplay (für Versionen/Märkte,
wo vorgesehen) und dem ständige Aufleuchten der LED
an der Taste ASR (siehe Kapitel „Kontrollleuchten
und Meldungen“). In diesem Fall wenden Sie sich bitte
umgehend an das Fiat Kundendienstnetz.

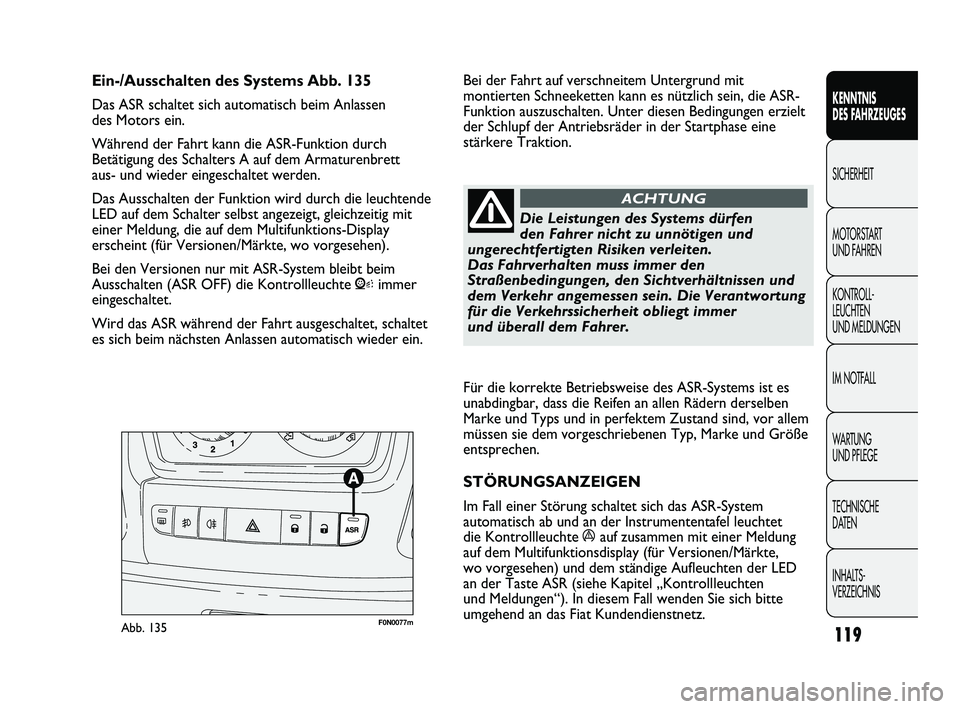

Ein-/Ausschalten des Systems Abb. 135
Das ASR schaltet sich automatisch beim Anlassen
des Motors ein.
Während der Fahrt kann die ASR-Funktion durch
Betätigung des Schalters A auf dem Armaturenbrett
aus- und wieder eingeschaltet werden.
Das Ausschalten der Funktion wird durch die leuchtende
LED auf dem Schalter selbst angezeigt, gleichzeitig mit
einer Meldung, die auf dem Multifunktions-Display
erscheint (für Versionen/Märkte, wo vorgesehen).
Bei den Versionen nur mit ASR-System bleibt beim
Ausschalten (ASR OFF) die Kontrollleuchte
Vimmer
eingeschaltet.
Wird das ASR während der Fahrt ausgeschaltet, schaltet
es sich beim nächsten Anlassen automatisch wieder ein.
F0N0077mAbb. 135119
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Die Leistungen des Systems dürfen
den Fahrer nicht zu unnötigen und
ungerechtfertigten Risiken verleiten.
Das Fahrverhalten muss immer den
Straßenbedingungen, den Sichtverhältnissen und
dem Verkehr angemessen sein. Die Verantwortung
für die Verkehrssicherheit obliegt immer
und überall dem Fahrer.
ACHTUNG
Bei der Fahrt auf verschneitem Untergrund mit
montierten Schneeketten kann es nützlich sein, die ASR-
Funktion auszuschalten. Unter diesen Bedingungen erzielt
der Schlupf der Antriebsräder in der Startphase eine
stärkere Traktion.
037-128 DUCATO LUM D 7ed 6/17/10 12:39 PM Page 119
