FIAT DUCATO 2010 Betriebsanleitung (in German)
Manufacturer: FIAT, Model Year: 2010, Model line: DUCATO, Model: FIAT DUCATO 2010Pages: 286, PDF-Größe: 12.04 MB
Page 41 of 286

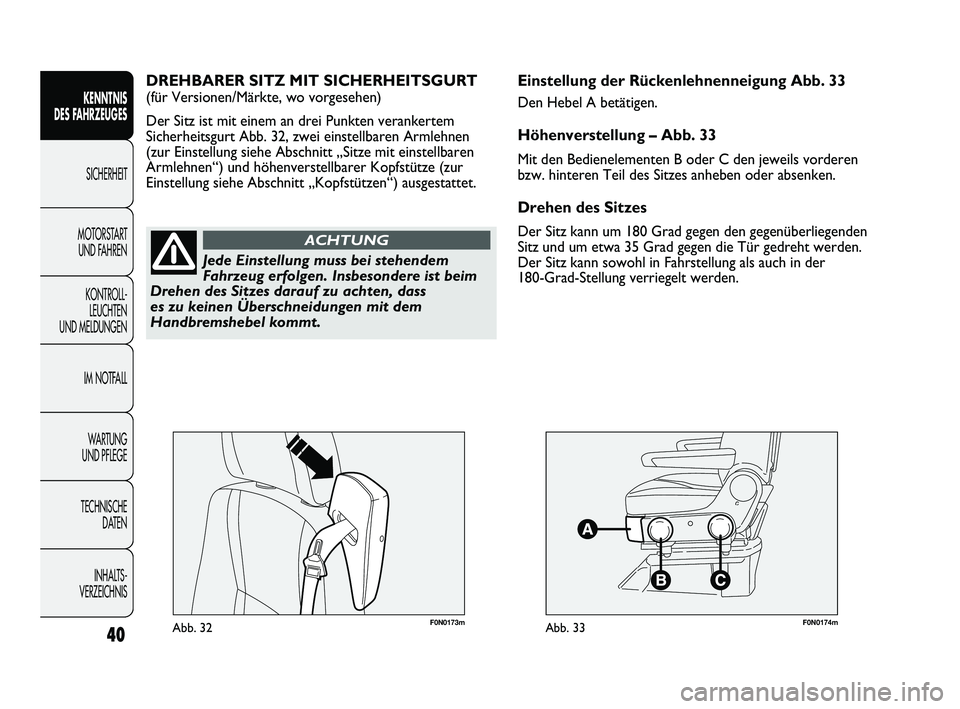

F0N0173mAbb. 32F0N0174mAbb. 33
Einstellung der Rückenlehnenneigung Abb. 33
Den Hebel A betätigen.
Höhenverstellung – Abb. 33
Mit den Bedienelementen B oder C den jeweils vorderen
bzw. hinteren Teil des Sitzes anheben oder absenken.
Drehen des Sitzes
Der Sitz kann um 180 Grad gegen den gegenüberliegenden
Sitz und um etwa 35 Grad gegen die Tür gedreht werden.
Der Sitz kann sowohl in Fahrstellung als auch in der
180-Grad-Stellung verriegelt werden.
DREHBARER SITZ MIT SICHERHEITSGURT
(für Versionen/Märkte, wo vorgesehen)
Der Sitz ist mit einem an drei Punkten verankertem
Sicherheitsgurt Abb. 32, zwei einstellbaren Armlehnen
(zur Einstellung siehe Abschnitt „Sitze mit einstellbaren
Armlehnen“) und höhenverstellbarer Kopfstütze (zur
Einstellung siehe Abschnitt „Kopfstützen“) ausgestattet.
40
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
Jede Einstellung muss bei stehendem
Fahrzeug erfolgen. Insbesondere ist beim
Drehen des Sitzes darauf zu achten, dass
es zu keinen Überschneidungen mit dem
Handbremshebel kommt.
ACHTUNG
037-128 DUCATO LUM D 7ed 6/17/10 12:38 PM Page 40
Page 42 of 286
41
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

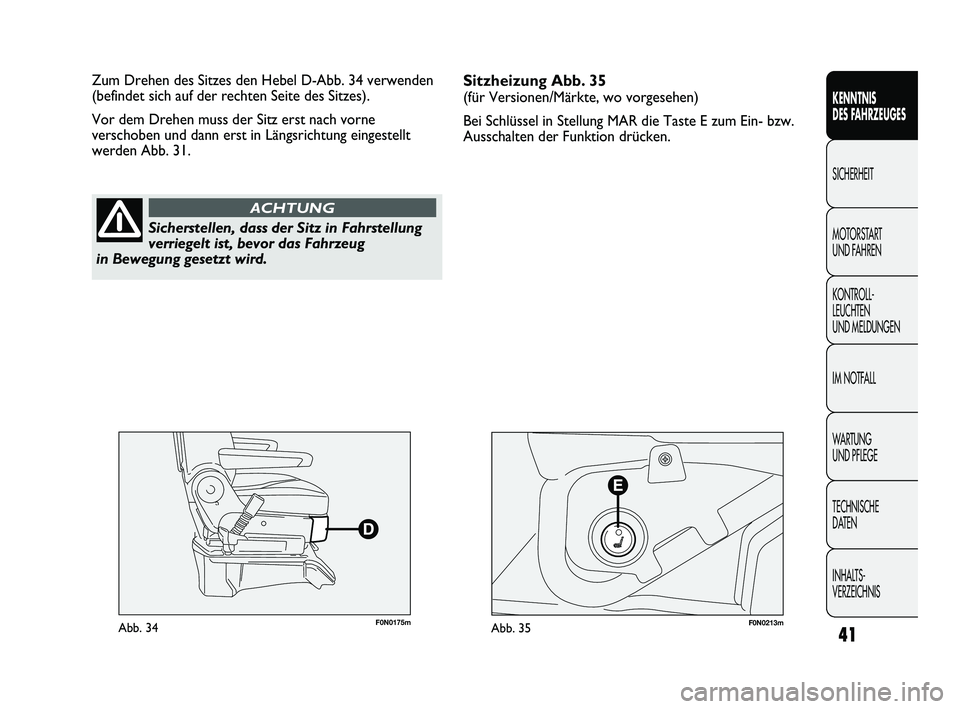

F0N0175mAbb. 34F0N0213mAbb. 35
Zum Drehen des Sitzes den Hebel D-Abb. 34 verwenden
(befindet sich auf der rechten Seite des Sitzes).
Vor dem Drehen muss der Sitz erst nach vorne
verschoben und dann erst in Längsrichtung eingestellt
werden Abb. 31.
Sicherstellen, dass der Sitz in Fahrstellung
verriegelt ist, bevor das Fahrzeug
in Bewegung gesetzt wird.
ACHTUNG
Sitzheizung Abb. 35
(für Versionen/Märkte, wo vorgesehen)
Bei Schlüssel in Stellung MAR die Taste E zum Ein- bzw.
Ausschalten der Funktion drücken.
037-128 DUCATO LUM D 7ed 6/17/10 12:38 PM Page 41
Page 43 of 286

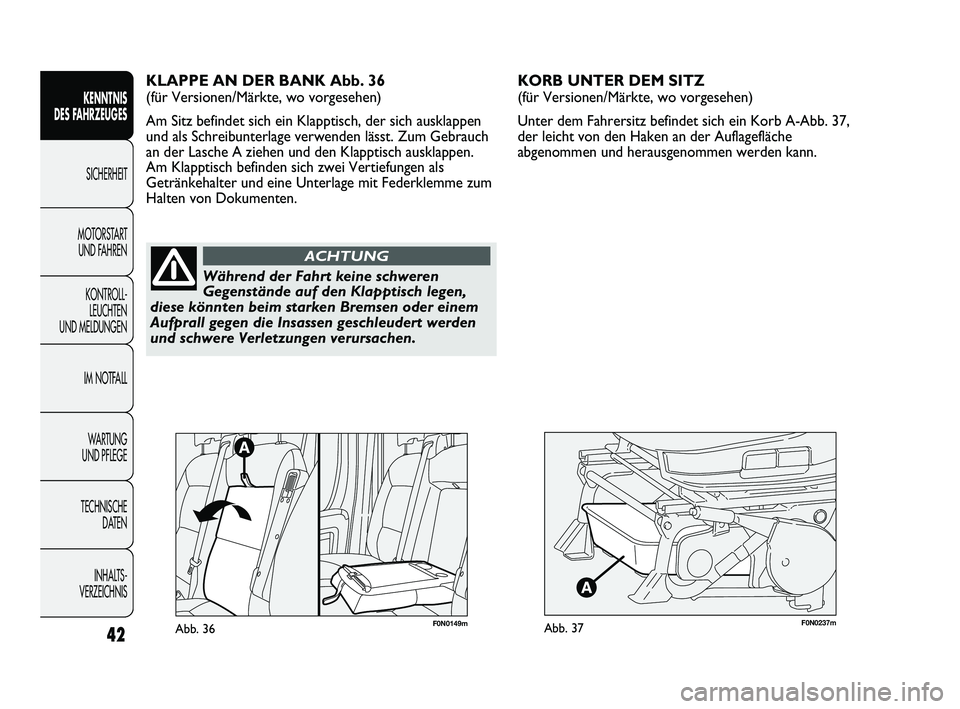

F0N0237mAbb. 37
KORB UNTER DEM SITZ
(für Versionen/Märkte, wo vorgesehen)
Unter dem Fahrersitz befindet sich ein Korb A-Abb. 37,
der leicht von den Haken an der Auflagefläche
abgenommen und herausgenommen werden kann.
42
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
Während der Fahrt keine schweren
Gegenstände auf den Klapptisch legen,
diese könnten beim starken Bremsen oder einem
Aufprall gegen die Insassen geschleudert werden
und schwere Verletzungen verursachen.
ACHTUNG
KLAPPE AN DER BANK Abb. 36
(für Versionen/Märkte, wo vorgesehen)
Am Sitz befindet sich ein Klapptisch, der sich ausklappen
und als Schreibunterlage verwenden lässt. Zum Gebrauch
an der Lasche A ziehen und den Klapptisch ausklappen.
Am Klapptisch befinden sich zwei Vertiefungen als
Getränkehalter und eine Unterlage mit Federklemme zum
Halten von Dokumenten.
F0N0149mAbb. 36
037-128 DUCATO LUM D 7ed 6/17/10 12:38 PM Page 42
Page 44 of 286

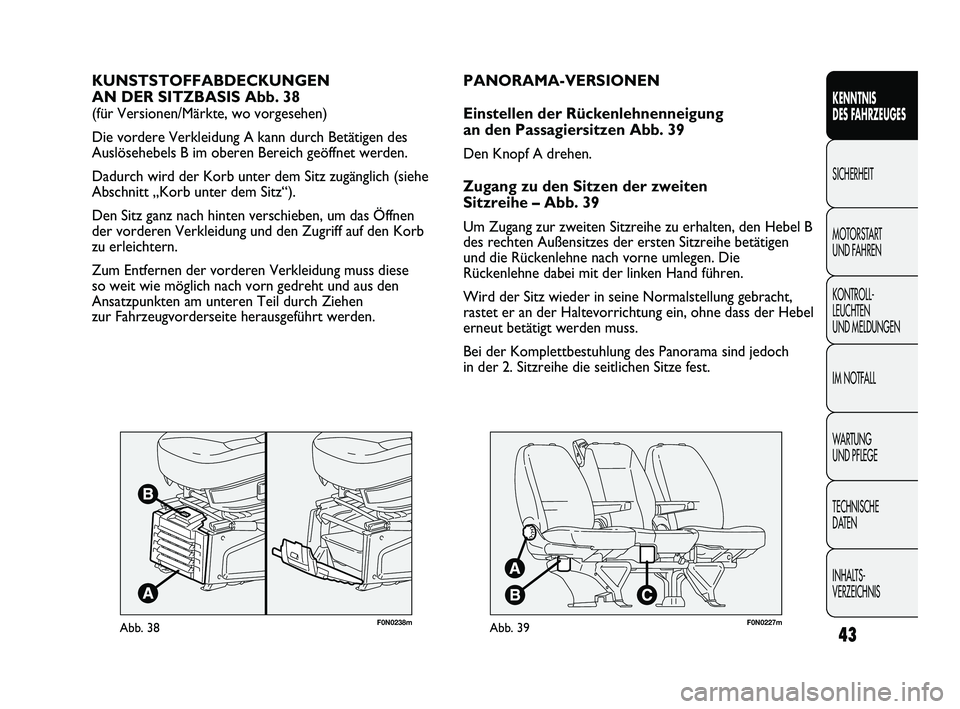

F0N0238mAbb. 38
KUNSTSTOFFABDECKUNGEN
AN DER SITZBASIS Abb. 38
(für Versionen/Märkte, wo vorgesehen)
Die vordere Verkleidung A kann durch Betätigen des
Auslösehebels B im oberen Bereich geöffnet werden.
Dadurch wird der Korb unter dem Sitz zugänglich (siehe
Abschnitt „Korb unter dem Sitz“).
Den Sitz ganz nach hinten verschieben, um das Öffnen
der vorderen Verkleidung und den Zugriff auf den Korb
zu erleichtern.
Zum Entfernen der vorderen Verkleidung muss diese
so weit wie möglich nach vorn gedreht und aus den
Ansatzpunkten am unteren Teil durch Ziehen
zur Fahrzeugvorderseite herausgeführt werden.
43
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
F0N0227mAbb. 39
PANORAMA-VERSIONEN
Einstellen der Rückenlehnenneigung
an den Passagiersitzen Abb. 39
Den Knopf A drehen.
Zugang zu den Sitzen der zweiten
Sitzreihe – Abb. 39
Um Zugang zur zweiten Sitzreihe zu erhalten, den Hebel B
des rechten Außensitzes der ersten Sitzreihe betätigen
und die Rückenlehne nach vorne umlegen. Die
Rückenlehne dabei mit der linken Hand führen.
Wird der Sitz wieder in seine Normalstellung gebracht,
rastet er an der Haltevorrichtung ein, ohne dass der Hebel
erneut betätigt werden muss.
Bei der Komplettbestuhlung des Panorama sind jedoch
in der 2. Sitzreihe die seitlichen Sitze fest.
037-128 DUCATO LUM D 7ed 6/17/10 12:38 PM Page 43
Page 45 of 286

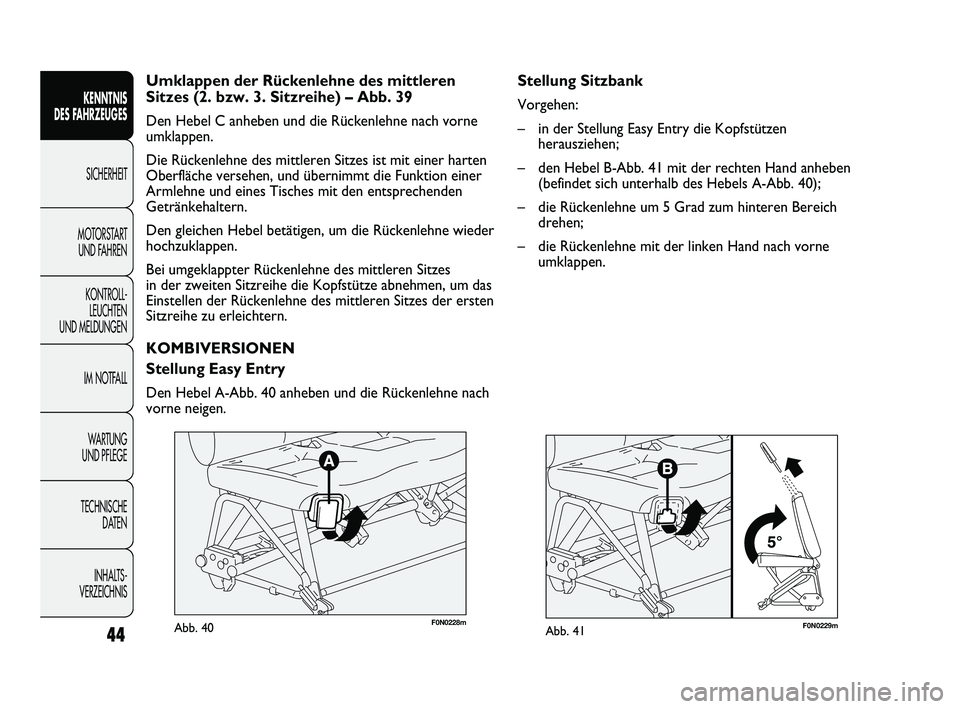

F0N0229mAbb. 41
Stellung Sitzbank
Vorgehen:
– in der Stellung Easy Entry die Kopfstützen
herausziehen;
– den Hebel B-Abb. 41 mit der rechten Hand anheben
(befindet sich unterhalb des Hebels A-Abb. 40);
– die Rückenlehne um 5 Grad zum hinteren Bereich
drehen;
– die Rückenlehne mit der linken Hand nach vorne
umklappen.
44
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
F0N0228mAbb. 40
Umklappen der Rückenlehne des mittleren
Sitzes (2. bzw. 3. Sitzreihe) – Abb. 39
Den Hebel C anheben und die Rückenlehne nach vorne
umklappen.
Die Rückenlehne des mittleren Sitzes ist mit einer harten
Oberfläche versehen, und übernimmt die Funktion einer
Armlehne und eines Tisches mit den entsprechenden
Getränkehaltern.
Den gleichen Hebel betätigen, um die Rückenlehne wieder
hochzuklappen.
Bei umgeklappter Rückenlehne des mittleren Sitzes
in der zweiten Sitzreihe die Kopfstütze abnehmen, um das
Einstellen der Rückenlehne des mittleren Sitzes der ersten
Sitzreihe zu erleichtern.
KOMBIVERSIONEN
Stellung Easy Entry
Den Hebel A-Abb. 40 anheben und die Rückenlehne nach
vorne neigen.
037-128 DUCATO LUM D 7ed 6/17/10 12:38 PM Page 44
Page 46 of 286

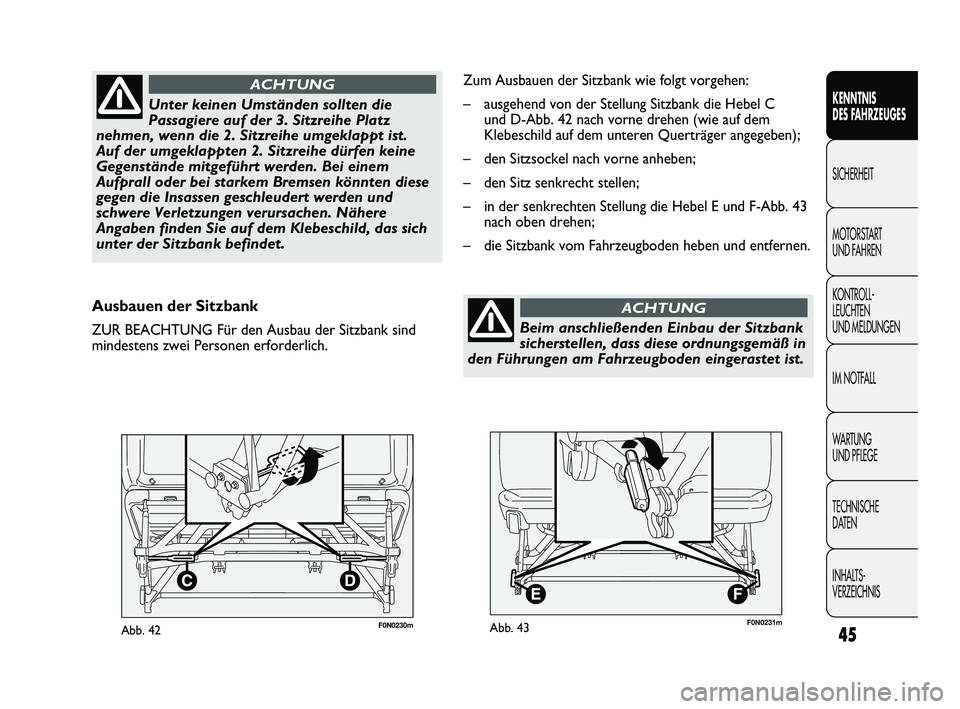

F0N0230mAbb. 4245
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Ausbauen der Sitzbank
ZUR BEACHTUNG Für den Ausbau der Sitzbank sind
mindestens zwei Personen erforderlich.
F0N0231mAbb. 43
Zum Ausbauen der Sitzbank wie folgt vorgehen:
– ausgehend von der Stellung Sitzbank die Hebel C
und D-Abb. 42 nach vorne drehen (wie auf dem
Klebeschild auf dem unteren Querträger angegeben);
– den Sitzsockel nach vorne anheben;
– den Sitz senkrecht stellen;
– in der senkrechten Stellung die Hebel E und F-Abb. 43
nach oben drehen;
– die Sitzbank vom Fahrzeugboden heben und entfernen.
Beim anschließenden Einbau der Sitzbank
sicherstellen, dass diese ordnungsgemäß in
den Führungen am Fahrzeugboden eingerastet ist.
ACHTUNG
Unter keinen Umständen sollten die
Passagiere auf der 3. Sitzreihe Platz
nehmen, wenn die 2. Sitzreihe umgeklappt ist.
Auf der umgeklappten 2. Sitzreihe dürfen keine
Gegenstände mitgeführt werden. Bei einem
Aufprall oder bei starkem Bremsen könnten diese
gegen die Insassen geschleudert werden und
schwere Verletzungen verursachen. Nähere
Angaben finden Sie auf dem Klebeschild, das sich
unter der Sitzbank befindet.
ACHTUNG
037-128 DUCATO LUM D 7ed 6/17/10 12:38 PM Page 45
Page 47 of 286
Stellen Sie für einen optimalen Schutz durch die
Kopfstützen die Rückenlehne so ein, dass der Oberkörper
aufrecht und der Kopf so nahe wie möglich an der
Kopfstütze ist.
46
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNISDie Kopfstützen müssen so eingestellt
werden, dass sie den Kopf, und nicht den
Hals, stützen. Nur unter dieser Bedingung sind
sie wirksam.
ACHTUNG

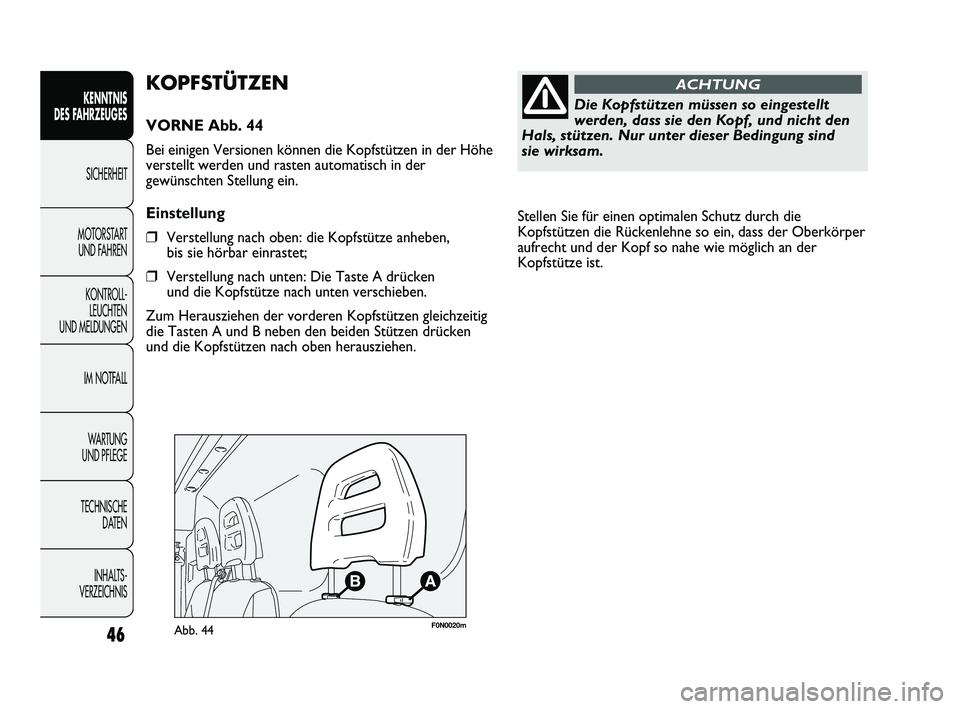

F0N0020mAbb. 44
KOPFSTÜTZEN
VORNE Abb. 44
Bei einigen Versionen können die Kopfstützen in der Höhe
verstellt werden und rasten automatisch in der
gewünschten Stellung ein.
Einstellung
❒Verstellung nach oben: die Kopfstütze anheben,
bis sie hörbar einrastet;
❒Verstellung nach unten: Die Taste A drücken
und die Kopfstütze nach unten verschieben.
Zum Herausziehen der vorderen Kopfstützen gleichzeitig
die Tasten A und B neben den beiden Stützen drücken
und die Kopfstützen nach oben herausziehen.
037-128 DUCATO LUM D 7ed 6/17/10 12:38 PM Page 46
Page 48 of 286

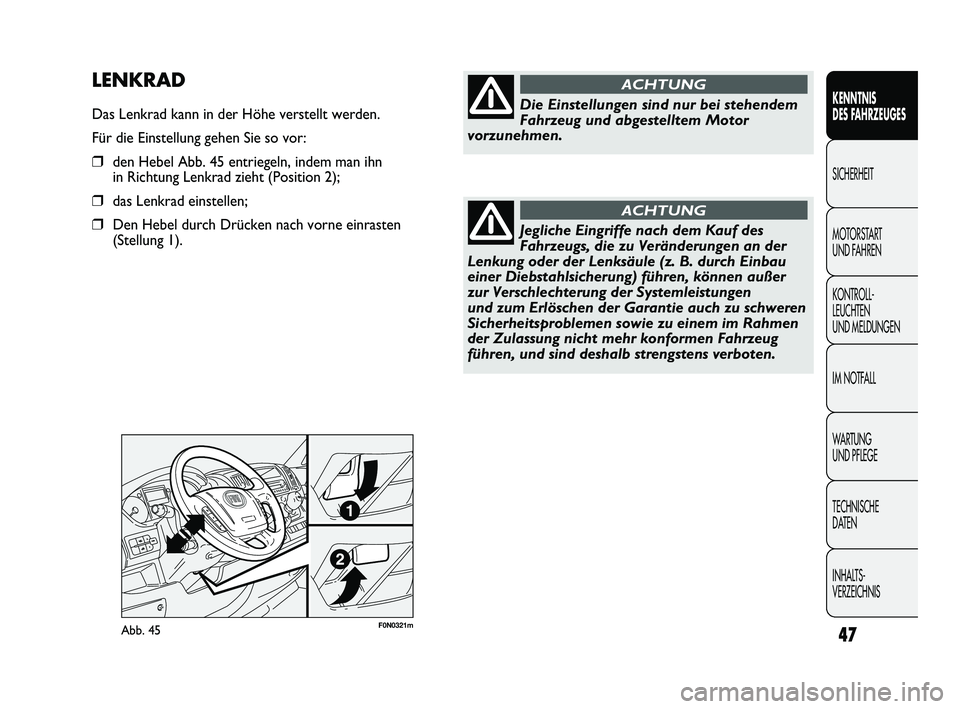

F0N0321mAbb. 45
LENKRAD
Das Lenkrad kann in der Höhe verstellt werden.
Für die Einstellung gehen Sie so vor:
❒den Hebel Abb. 45 entriegeln, indem man ihn
in Richtung Lenkrad zieht (Position 2);
❒das Lenkrad einstellen;
❒Den Hebel durch Drücken nach vorne einrasten
(Stellung 1).
47
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNISDie Einstellungen sind nur bei stehendem
Fahrzeug und abgestelltem Motor
vorzunehmen.
ACHTUNG
Jegliche Eingriffe nach dem Kauf des
Fahrzeugs, die zu Veränderungen an der
Lenkung oder der Lenksäule (z. B. durch Einbau
einer Diebstahlsicherung) führen, können außer
zur Verschlechterung der Systemleistungen
und zum Erlöschen der Garantie auch zu schweren
Sicherheitsproblemen sowie zu einem im Rahmen
der Zulassung nicht mehr konformen Fahrzeug
führen, und sind deshalb strengstens verboten.
ACHTUNG
037-128 DUCATO LUM D 7ed 6/17/10 12:38 PM Page 47
Page 49 of 286
48
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
F0N0022mAbb. 46F0N0024mAbb. 47
Elektrisch einstellbare Außenspiegel Abb. 47
Die elektrische Einstellung ist nur bei Schlüssel in Stellung
„MAR“ möglich.
RÜCKSPIEGEL
INNENRÜCKSPIEGEL Abb. 46
Der Spiegel ist mit einer Unfallverhütungsvorrichtung
ausgerüstet, die den Spiegel bei einem heftigen Kontakt
mit dem Fahrgast aus der Halterung löst.
Durch den Hebel A kann der Spiegel in zwei verschiedene
Positionen gebracht werden: normal oder abgeblendet.
AUSSENSPIEGEL
Spiegel mit manueller Einstellung
Um die Außenspiegel auszurichten, jedes der beiden
Spiegelgläser für jeden Spiegel manuell betätigen.
Der leicht gekrümmte Außenrückspiegel
auf der Fahrerseite verfälscht ein wenig
die Einschätzung des Abstandes des Spiegelbildes.
Außerdem ist die Oberfläche des Spiegels
im unteren Bereich gekrümmt, um die Sicht
zu erweitern. Dadurch werden die Abmessungen
des Spiegelbildes verkleinert und ein Objekt
im Spiegel scheint weiter weg zu ein,
als es in Wirklichkeit ist.
ACHTUNG
037-128 DUCATO LUM D 7ed 6/17/10 12:38 PM Page 48
Page 50 of 286

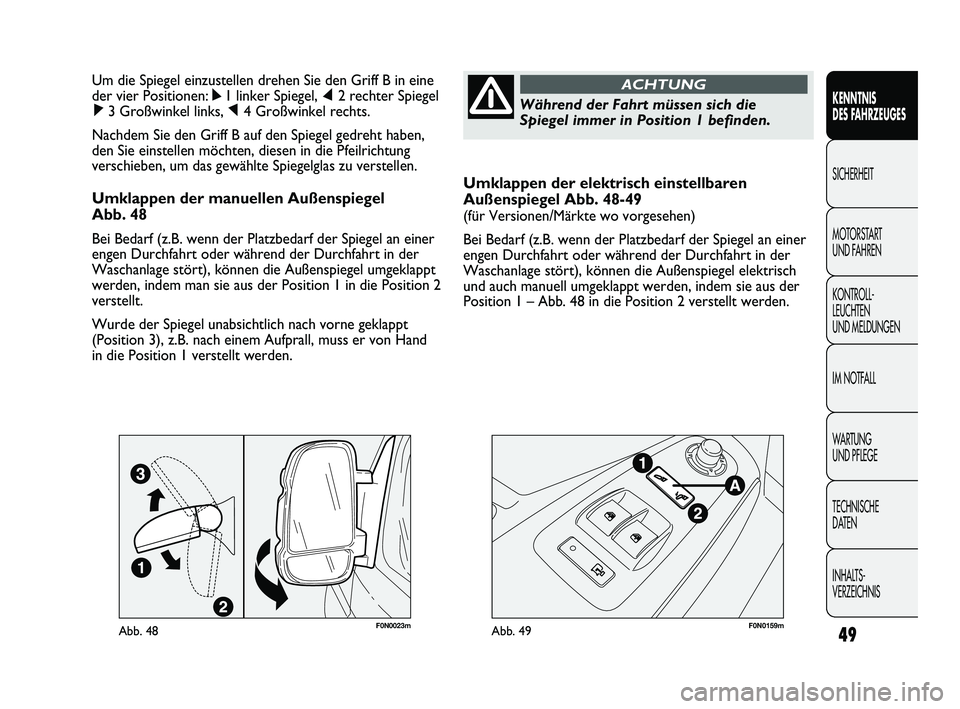

Umklappen der elektrisch einstellbaren
Außenspiegel Abb. 48-49
(für Versionen/Märkte wo vorgesehen)
Bei Bedarf (z.B. wenn der Platzbedarf der Spiegel an einer
engen Durchfahrt oder während der Durchfahrt in der
Waschanlage stört), können die Außenspiegel elektrisch
und auch manuell umgeklappt werden, indem sie aus der
Position 1 – Abb. 48 in die Position 2 verstellt werden. Um die Spiegel einzustellen drehen Sie den Griff B in eine
der vier Positionen: ÿ1 linker Spiegel, ⁄2 rechter Spiegel
¤3 Großwinkel links, Ÿ4 Großwinkel rechts.
Nachdem Sie den Griff B auf den Spiegel gedreht haben,
den Sie einstellen möchten, diesen in die Pfeilrichtung
verschieben, um das gewählte Spiegelglas zu verstellen.
Umklappen der manuellen Außenspiegel
Abb. 48
Bei Bedarf (z.B. wenn der Platzbedarf der Spiegel an einer
engen Durchfahrt oder während der Durchfahrt in der
Waschanlage stört), können die Außenspiegel umgeklappt
werden, indem man sie aus der Position 1 in die Position 2
verstellt.
Wurde der Spiegel unabsichtlich nach vorne geklappt
(Position 3), z.B. nach einem Aufprall, muss er von Hand
in die Position 1 verstellt werden.
49
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNISWährend der Fahrt müssen sich die
Spiegel immer in Position 1 befinden.
ACHTUNG
F0N0023mAbb. 48F0N0159mAbb. 49
037-128 DUCATO LUM D 7ed 6/17/10 12:38 PM Page 49
