FIAT DUCATO 2010 Betriebsanleitung (in German)
Manufacturer: FIAT, Model Year: 2010, Model line: DUCATO, Model: FIAT DUCATO 2010Pages: 286, PDF-Größe: 12.04 MB
Page 21 of 286
20
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS

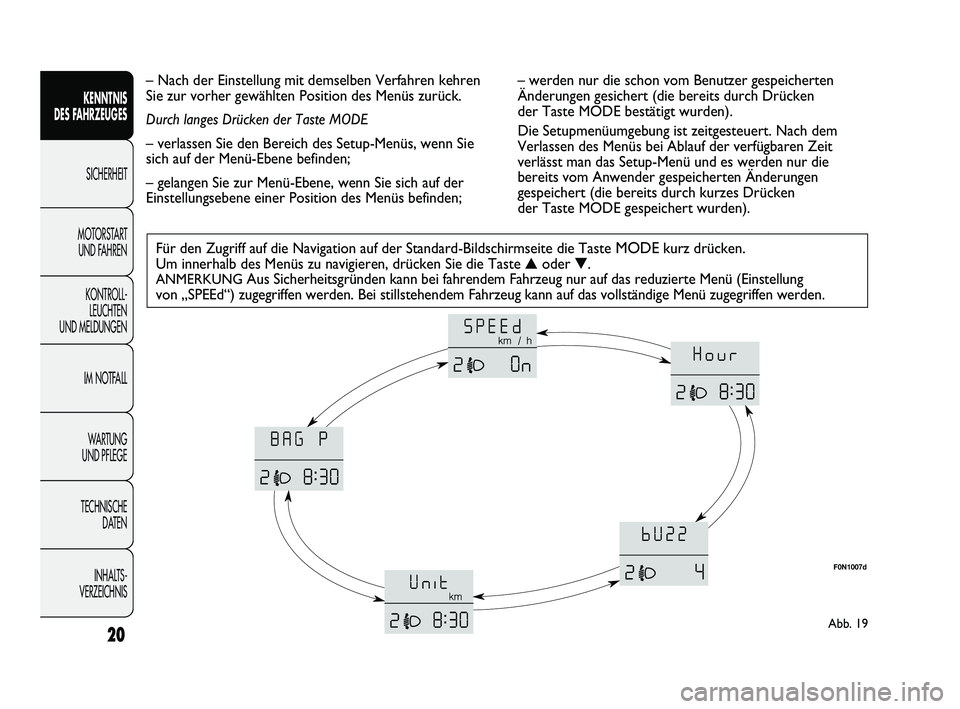

Für den Zugriff auf die Navigation auf der Standard-Bildschirmseite die Taste MODEkurz drücken.
Um innerhalb des Menüs zu navigieren, drücken Sie die Taste ▲oder ▼.
ANMERKUNGAus Sicherheitsgründen kann bei fahrendem Fahrzeug nur auf das reduzierte Menü (Einstellung
von „SPEEd“) zugegriffen werden. Bei stillstehendem Fahrzeug kann auf das vollständige Menü zugegriffen werden.
Abb. 19
F0N1007d
– Nach der Einstellung mit demselben Verfahren kehren
Sie zur vorher gewählten Position des Menüs zurück.
Durch langes Drücken der Taste MODE
– verlassen Sie den Bereich des Setup-Menüs, wenn Sie
sich auf der Menü-Ebene befinden;
– gelangen Sie zur Menü-Ebene, wenn Sie sich auf der
Einstellungsebene einer Position des Menüs befinden;– werden nur die schon vom Benutzer gespeicherten
Änderungen gesichert (die bereits durch Drücken
der Taste MODE bestätigt wurden).
Die Setupmenüumgebung ist zeitgesteuert. Nach dem
Verlassen des Menüs bei Ablauf der verfügbaren Zeit
verlässt man das Setup-Menü und es werden nur die
bereits vom Anwender gespeicherten Änderungen
gespeichert (die bereits durch kurzes Drücken
der Taste MODE gespeichert wurden).
001-036 DUCATO LUM D 7ed 6/17/10 12:36 PM Page 20
Page 22 of 286
21
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

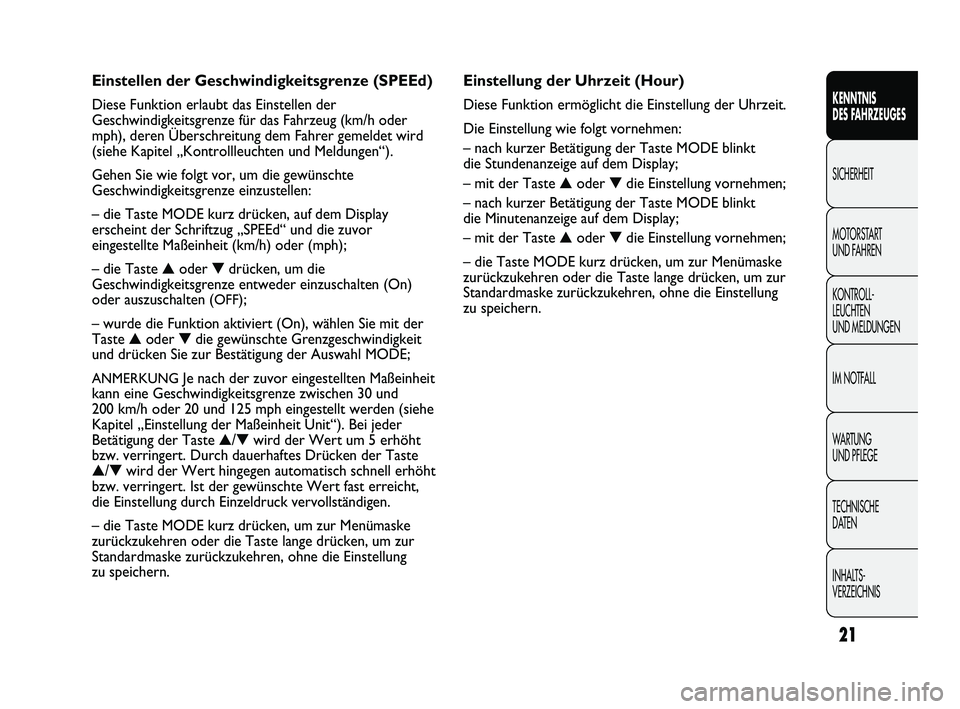

Einstellung der Uhrzeit (Hour)
Diese Funktion ermöglicht die Einstellung der Uhrzeit.
Die Einstellung wie folgt vornehmen:
– nach kurzer Betätigung der Taste MODE blinkt
die Stundenanzeige auf dem Display;
– mit der Taste ▲oder ▼die Einstellung vornehmen;
– nach kurzer Betätigung der Taste MODE blinkt
die Minutenanzeige auf dem Display;
– mit der Taste ▲oder ▼die Einstellung vornehmen;
– die Taste MODE kurz drücken, um zur Menümaske
zurückzukehren oder die Taste lange drücken, um zur
Standardmaske zurückzukehren, ohne die Einstellung
zu speichern.
Einstellen der Geschwindigkeitsgrenze (SPEEd)
Diese Funktion erlaubt das Einstellen der
Geschwindigkeitsgrenze für das Fahrzeug (km/h oder
mph), deren Überschreitung dem Fahrer gemeldet wird
(siehe Kapitel „Kontrollleuchten und Meldungen“).
Gehen Sie wie folgt vor, um die gewünschte
Geschwindigkeitsgrenze einzustellen:
– die Taste MODE kurz drücken, auf dem Display
erscheint der Schriftzug „SPEEd“ und die zuvor
eingestellte Maßeinheit (km/h) oder (mph);
– die Taste ▲oder ▼drücken, um die
Geschwindigkeitsgrenze entweder einzuschalten (On)
oder auszuschalten (
OFF);
– wurde die Funktion aktiviert (On), wählen Sie mit der
Taste ▲oder ▼die gewünschte Grenzgeschwindigkeit
und drücken Sie zur Bestätigung der Auswahl MODE;
ANMERKUNGJe nach der zuvor eingestellten Maßeinheit
kann eine Geschwindigkeitsgrenze zwischen 30 und
200 km/h oder 20 und 125 mph eingestellt werden (siehe
Kapitel „Einstellung der Maßeinheit Unit“). Bei jeder
Betätigung der Taste ▲/▼wird der Wert um 5 erhöht
bzw. verringert. Durch dauerhaftes Drücken der Taste
▲/▼wird der Wert hingegen automatisch schnell erhöht
bzw. verringert. Ist der gewünschte Wert fast erreicht,
die Einstellung durch Einzeldruck vervollständigen.
– die Taste MODE kurz drücken, um zur Menümaske
zurückzukehren oder die Taste lange drücken, um zur
Standardmaske zurückzukehren, ohne die Einstellung
zu speichern.
001-036 DUCATO LUM D 7ed 6/17/10 12:36 PM Page 21
Page 23 of 286

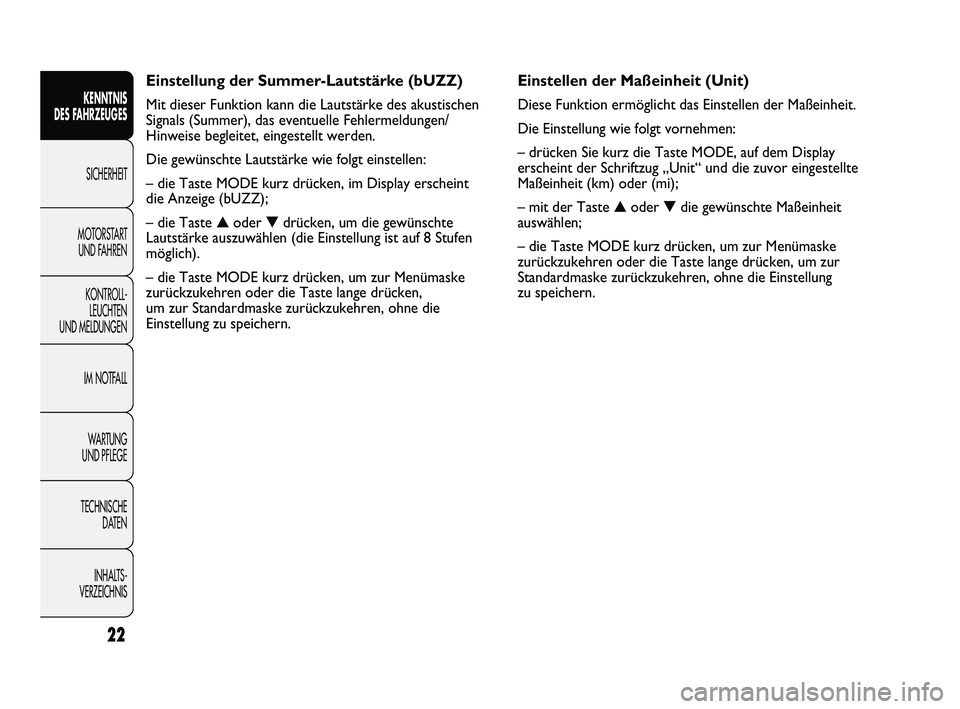

Einstellen der Maßeinheit (Unit)
Diese Funktion ermöglicht das Einstellen der Maßeinheit.
Die Einstellung wie folgt vornehmen:
– drücken Sie kurz die Taste MODE, auf dem Display
erscheint der Schriftzug „Unit“ und die zuvor eingestellte
Maßeinheit (km) oder (mi);
– mit der Taste ▲oder ▼die gewünschte Maßeinheit
auswählen;
– die Taste MODE kurz drücken, um zur Menümaske
zurückzukehren oder die Taste lange drücken, um zur
Standardmaske zurückzukehren, ohne die Einstellung
zu speichern.
Einstellung der Summer-Lautstärke (bUZZ)
Mit dieser Funktion kann die Lautstärke des akustischen
Signals (Summer), das eventuelle Fehlermeldungen/
Hinweise begleitet, eingestellt werden.
Die gewünschte Lautstärke wie folgt einstellen:
– die Taste MODE kurz drücken, im Display erscheint
die Anzeige (bUZZ);
– die Taste ▲oder ▼drücken, um die gewünschte
Lautstärke auszuwählen (die Einstellung ist auf 8 Stufen
möglich).
– die Taste MODE kurz drücken, um zur Menümaske
zurückzukehren oder die Taste lange drücken,
um zur Standardmaske zurückzukehren, ohne die
Einstellung zu speichern.
22
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
001-036 DUCATO LUM D 7ed 6/17/10 12:36 PM Page 22
Page 24 of 286
23
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

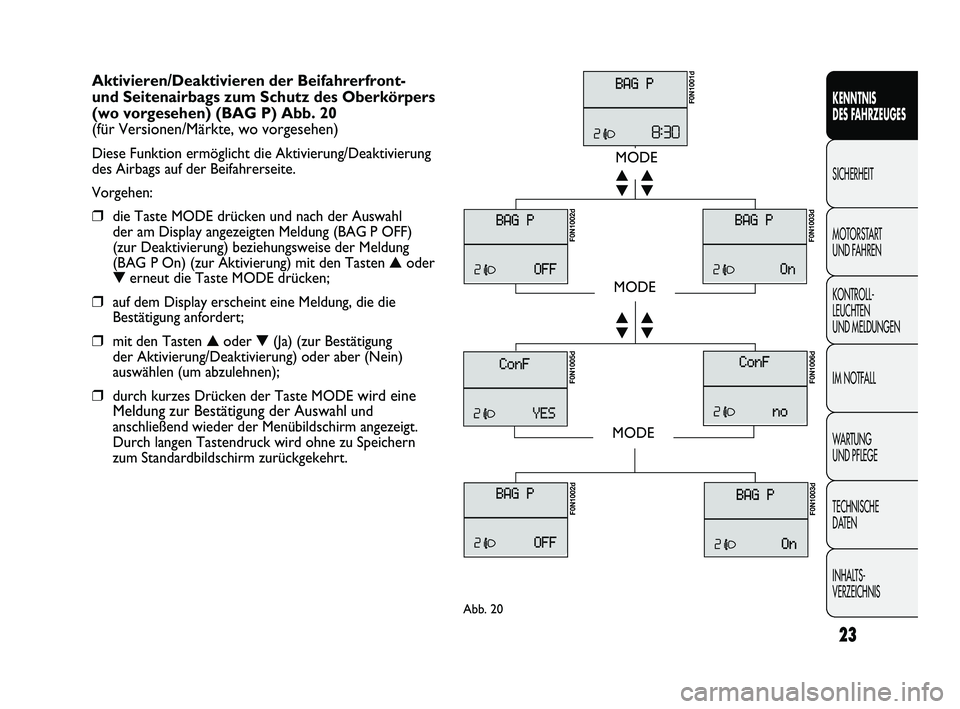

Aktivieren/Deaktivieren der Beifahrerfront-
und Seitenairbags zum Schutz des Oberkörpers
(wo vorgesehen) (BAG P) Abb. 20
(für Versionen/Märkte, wo vorgesehen)
Diese Funktion ermöglicht die Aktivierung/Deaktivierung
des Airbags auf der Beifahrerseite.
Vorgehen:
❒die Taste MODE drücken und nach der Auswahl
der am Display angezeigten Meldung (BAG P OFF)
(zur Deaktivierung) beziehungsweise der Meldung
(BAG P On) (zur Aktivierung) mit den Tasten ▲oder
▼erneut die Taste MODE drücken;
❒auf dem Display erscheint eine Meldung, die die
Bestätigung anfordert;
❒mit den Tasten ▲oder ▼(Ja) (zur Bestätigung
der Aktivierung/Deaktivierung) oder aber (Nein)
auswählen (um abzulehnen);
❒durch kurzes Drücken der Taste MODEwird eine
Meldung zur Bestätigung der Auswahl
und
anschließend wieder der Menübildschirm angezeigt.
Durch langen Tastendruck wird ohne zu Speichern
zum Standardbildschirm zurückgekehrt.
MODE
MODE
MODE
▼ ▲
▼ ▲
▼ ▲
▼ ▲
F0N1001d
F0N1003dF0N1002d F0N1005d
F0N1006d F0N1002d
F0N1003d
Abb. 20
001-036 DUCATO LUM D 7ed 6/17/10 12:37 PM Page 23
Page 25 of 286
F0N0018mAbb. 21F0N0017mAbb. 22
HINWEIS Beim Öffnen einer Vordertür leuchtet das
Display auf und zeigt einige Sekunden lang die Angabe
der zurückgelegten Kilometer oder Meilen an.
BEDIENTASTEN Abb. 22
▲Dient zum Aufwärtsscrollen auf der Bildschirmseite
und der entsprechenden Optionen bzw. zum Erhöhen
des angezeigten Wertes.
MODEKurzer Druck für den Zugang zum Menü
und/oder den Wechsel zur nächsten
Bildschirmseite bzw. zur Bestätigung der
gewünschten Auswahl.
Lange drücken für die Rückkehr zur
Standardbildschirmseite.
▼Dient zum Abwärtsscrollen auf der Bildschirmseite
und durch die entsprechenden Optionen bzw. zum
Verringern des angezeigten Wertes.
ANMERKUNG Die Tasten ▲und ▼besitzen je nach
Zusammenhang unterschiedliche Funktionen:

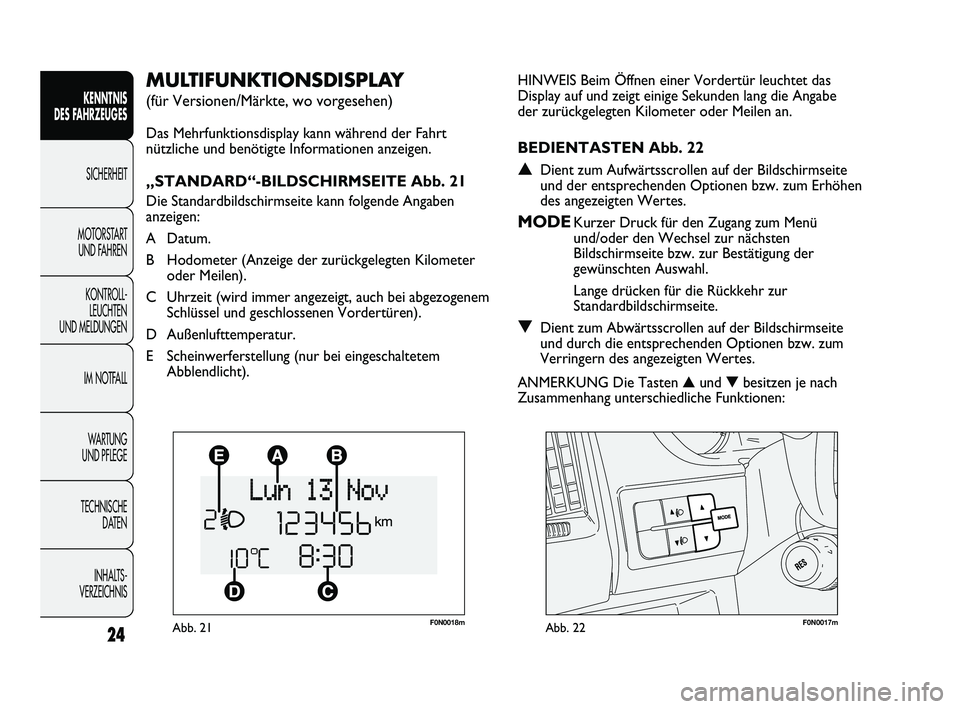

MULTIFUNKTIONSDISPLAY
(für Versionen/Märkte, wo vorgesehen)
Das Mehrfunktionsdisplay kann während der Fahrt
nützliche und benötigte Informationen anzeigen.
„STANDARD“-BILDSCHIRMSEITE Abb. 21
Die Standardbildschirmseite kann folgende Angaben
anzeigen:
A Datum.
B Hodometer (Anzeige der zurückgelegten Kilometer
oder Meilen).
C Uhrzeit (wird immer angezeigt, auch bei abgezogenem
Schlüssel und geschlossenen Vordertüren).
D Außenlufttemperatur.
E Scheinwerferstellung (nur bei eingeschaltetem
Abblendlicht).
24
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
001-036 DUCATO LUM D 7ed 6/17/10 12:37 PM Page 24
Page 26 of 286
25
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

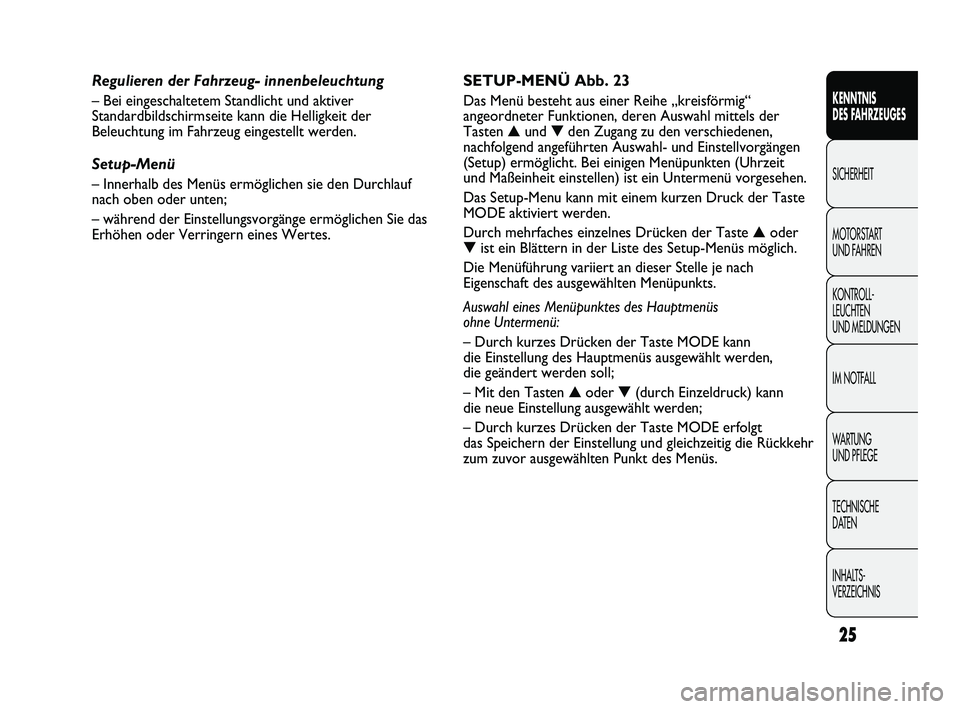

SETUP-MENÜ Abb. 23
Das Menü besteht aus einer Reihe „kreisförmig“
angeordneter Funktionen, deren Auswahl mittels der
Tasten ▲und ▼den Zugang zu den verschiedenen,
nachfolgend angeführten Auswahl- und Einstellvorgängen
(Setup) ermöglicht. Bei einigen Menüpunkten (Uhrzeit
und Maßeinheit einstellen) ist ein Untermenü vorgesehen.
Das Setup-Menu kann mit einem kurzen Druck der Taste
MODE aktiviert werden.
Durch mehrfaches einzelnes Drücken der Taste ▲oder
▼ist ein Blättern in der Liste des Setup-Menüs möglich.
Die Menüführung variiert an dieser Stelle je nach
Eigenschaft des ausgewählten Menüpunkts.
Auswahl eines Menüpunktes des Hauptmenüs
ohne Untermenü:
– Durch kurzes Drücken der Taste MODE kann
die Einstellung des Hauptmenüs ausgewählt werden,
die geändert werden soll;
– Mit den Tasten ▲oder ▼(durch Einzeldruck) kann
die neue Einstellung ausgewählt werden;
– Durch kurzes Drücken der Taste MODE erfolgt
das Speichern der Einstellung und gleichzeitig die Rückkehr
zum zuvor ausgewählten Punkt des Menüs.
Regulieren der Fahrzeug- innenbeleuchtung
– Bei eingeschaltetem Standlicht und aktiver
Standardbildschirmseite kann die Helligkeit der
Beleuchtung im Fahrzeug eingestellt werden.
Setup-Menü
– Innerhalb des Menüs ermöglichen sie den Durchlauf
nach oben oder unten;
– während der Einstellungsvorgänge ermöglichen Sie das
Erhöhen oder Verringern eines Wertes.
001-036 DUCATO LUM D 7ed 6/17/10 12:37 PM Page 25

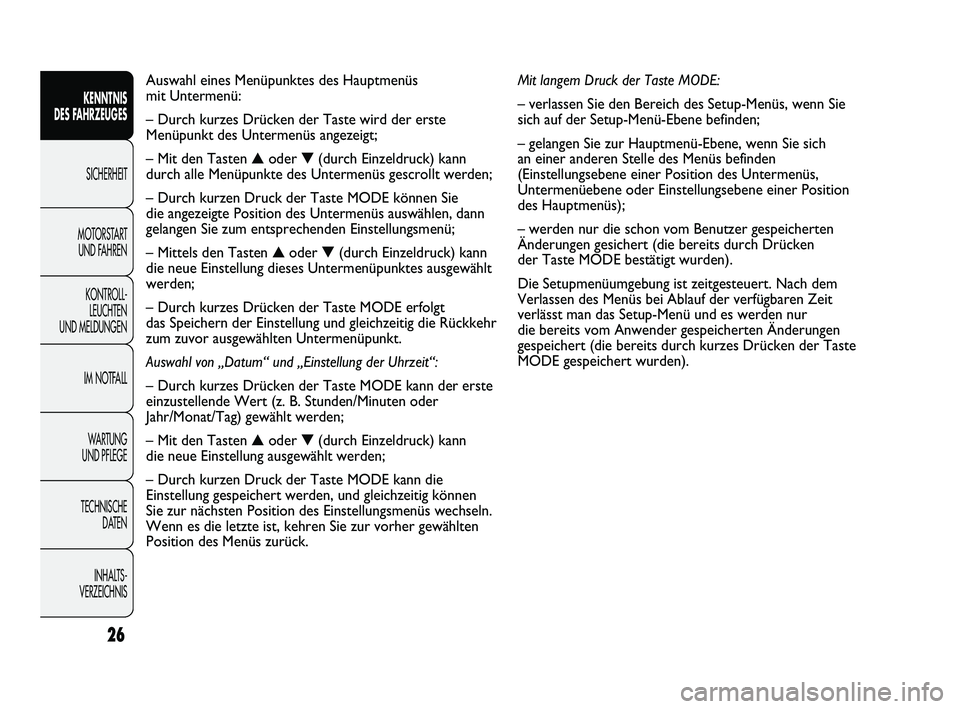

Page 27 of 286
Mit langem Druck der Taste MODE:
– verlassen Sie den Bereich des Setup-Menüs, wenn Sie
sich auf der Setup-Menü-Ebene befinden;
– gelangen Sie zur Hauptmenü-Ebene, wenn Sie sich
an einer anderen Stelle des Menüs befinden
(Einstellungsebene einer Position des Untermenüs,
Untermenüebene oder Einstellungsebene einer Position
des Hauptmenüs);
– werden nur die schon vom Benutzer gespeicherten
Änderungen gesichert (die bereits durch Drücken
der Taste MODE bestätigt wurden).
Die Setupmenüumgebung ist zeitgesteuert. Nach dem
Verlassen des Menüs bei Ablauf der verfügbaren Zeit
verlässt man das Setup-Menü und es werden nur
die bereits vom Anwender gespeicherten Änderungen
gespeichert (die bereits durch kurzes Drücken der Taste
MODE gespeichert wurden). Auswahl eines Menüpunktes des Hauptmenüs
mit Untermenü:
– Durch kurzes Drücken der Taste wird der erste
Menüpunkt des Untermenüs angezeigt;
– Mit den Tasten ▲oder ▼(durch Einzeldruck) kann
durch alle Menüpunkte des Untermenüs gescrollt werden;
– Durch kurzen Druck der Taste MODE können Sie
die angezeigte Position des Untermenüs auswählen, dann
gelangen Sie zum entsprechenden Einstellungsmenü;
– Mittels den Tasten ▲oder ▼(durch Einzeldruck) kann
die neue Einstellung dieses Untermenüpunktes ausgewählt
werden;
– Durch kurzes Drücken der Taste MODE erfolgt
das Speichern der Einstellung und gleichzeitig die Rückkehr
zum zuvor ausgewählten Untermenüpunkt.
Auswahl von „Datum“ und „Einstellung der Uhrzeit“:
– Durch kurzes Drücken der Taste MODE kann der erste
einzustellende Wert (z. B. Stunden/Minuten oder
Jahr/Monat/Tag) gewählt werden;
– Mit den Tasten ▲oder ▼(durch Einzeldruck) kann
die neue Einstellung ausgewählt werden;
– Durch kurzen Druck der Taste MODE kann die
Einstellung gespeichert werden, und gleichzeitig können
Sie zur nächsten Position des Einstellungsmenüs wechseln.
Wenn es die letzte ist, kehren Sie zur vorher gewählten
Position des Menüs zurück.
26
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
001-036 DUCATO LUM D 7ed 6/17/10 12:37 PM Page 26
Page 28 of 286
27
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNISTag
JahrMonat
Deutsch
Français
English
Español
Italiano
Nederland
Português Beispiel:
Abb. 23 Beispiel:
Für den Zugriff auf die Navigation auf der Standard-
Bildschirmseite die Taste MODE kurz drücken. Um innerhalb
des Menüs zu navigieren, drücken Sie die Taste ▲oder ▼.
ANMERKUNG Aus Sicherheitsgründen kann bei fahrendem
Fahrzeug nur auf das reduzierte Menü (Einstellung von „Beep
Geschwindigkeit“) zugegriffen werden. Bei stillstehendem
Fahrzeug kann auf das vollständige Menü zugegriffen werden.
F0N1000d
MODE
kurzer
Druck
der Taste
▲
▼
VERLASSEN DES MENÜSBEEP
GESCHWINDIGKEITSENSOR
SCHEINWERFER
UHR EINSTELLEN
DATUM EINSTELLEN
SIEHE RADIO
AUTOCLOSE
MASSEINHEIT
SPRACHE LAUTSTÄRKE
MELDUNGEN LAUTSTÄRKE
TASTEN SUMMER SICHERHEITSGURTE (
*) SERVICEBEIFAHRER-AIRBAG
(*) Die Funktion kann nur nach erfolgter Deaktivierung des S.B.R.-Systems durch das Fiat-Kundendienstnetz angezeigt werden.
DATEN TRIP B
MODE
kurzer
Druck
der taste
▲
▼▲
▼▲
▼
▲
▼
▲ ▼
▲ ▼ ▲
▼
▲
▼
▲
▼
▲▼
▲▼
▲▼
▲▼▼
▲
001-036 DUCATO LUM D 7ed 6/17/10 12:37 PM Page 27
Page 29 of 286

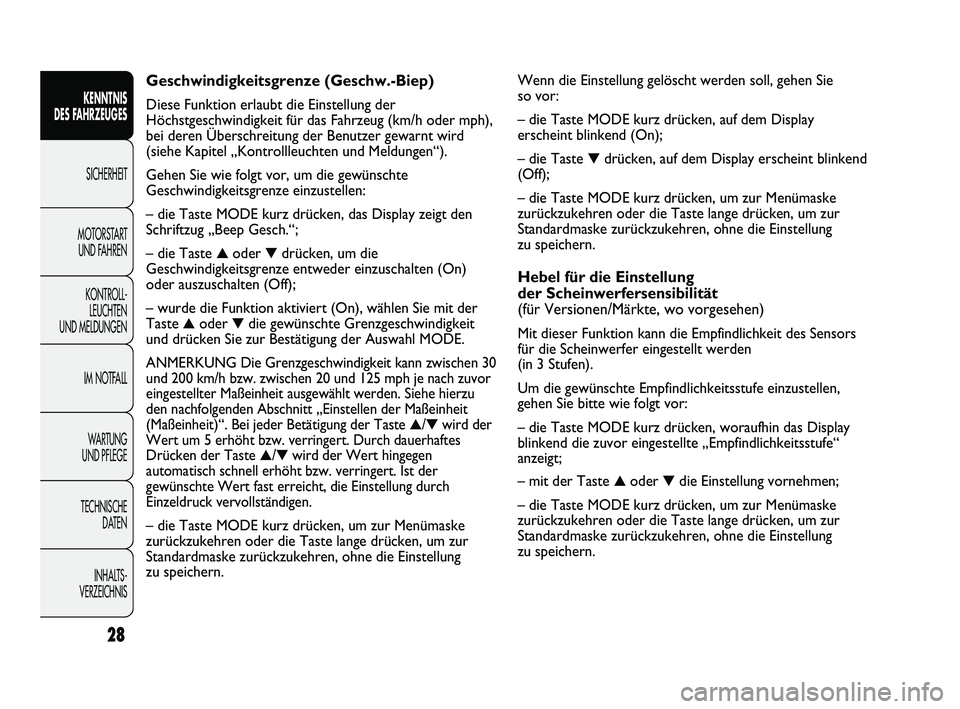

Wenn die Einstellung gelöscht werden soll, gehen Sie
so vor:
– die Taste MODE kurz drücken, auf dem Display
erscheint blinkend (On);
– die Taste
▼drücken, auf dem Display erscheint blinkend
(Off);
– die Taste MODE kurz drücken, um zur Menümaske
zurückzukehren oder die Taste lange drücken, um zur
Standardmaske zurückzukehren, ohne die Einstellung
zu speichern.
Hebel für die Einstellung
der Scheinwerfersensibilität
(für Versionen/Märkte, wo vorgesehen)
Mit dieser Funktion kann die Empfindlichkeit des Sensors
für die Scheinwerfer eingestellt werden
(in 3 Stufen).
Um die gewünschte Empfindlichkeitsstufe einzustellen,
gehen Sie bitte wie folgt vor:
– die Taste MODE kurz drücken, woraufhin das Display
blinkend die zuvor eingestellte „Empfindlichkeitsstufe“
anzeigt;
– mit der Taste
▲oder ▼die Einstellung vornehmen;
– die Taste MODE kurz drücken, um zur Menümaske
zurückzukehren oder die Taste lange drücken, um zur
Standardmaske zurückzukehren, ohne die Einstellung
zu speichern.
Geschwindigkeitsgrenze (Geschw.-Biep)
Diese Funktion erlaubt die Einstellung der
Höchstgeschwindigkeit für das Fahrzeug (km/h oder mph),
bei deren Überschreitung der Benutzer gewarnt wird
(siehe Kapitel „Kontrollleuchten und Meldungen“).
Gehen Sie wie folgt vor, um die gewünschte
Geschwindigkeitsgrenze einzustellen:
– die Taste MODE kurz drücken, das Display zeigt den
Schriftzug „Beep Gesch.“;
– die Taste
▲oder ▼drücken, um die
Geschwindigkeitsgrenze entweder einzuschalten (On)
oder auszuschalten (Off);
– wurde die Funktion aktiviert (On), wählen Sie mit der
Taste
▲oder ▼die gewünschte Grenzgeschwindigkeit
und drücken Sie zur Bestätigung der Auswahl MODE.
ANMERKUNG
Die Grenzgeschwindigkeit kann zwischen 30
und 200 km/h bzw. zwischen 20 und 125 mph je nach zuvor
eingestellter Maßeinheit ausgewählt werden. Siehe hierzu
den nachfolgenden Abschnitt „Einstellen der Maßeinheit
(Maßeinheit)“. Bei jeder Betätigung der Taste
▲/▼wird der
Wert um 5 erhöht bzw. verringert. Durch dauerhaftes
Drücken der Taste
▲/▼wird der Wert hingegen
automatisch schnell erhöht bzw. verringert. Ist der
gewünschte Wert fast erreicht, die Einstellung durch
Einzeldruck vervollständigen.
– die Taste MODE kurz drücken, um zur Menümaske
zurückzukehren oder die Taste lange drücken, um zur
Standardmaske zurückzukehren, ohne die Einstellung
zu speichern.
28
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
001-036 DUCATO LUM D 7ed 6/17/10 12:37 PM Page 28
Page 30 of 286

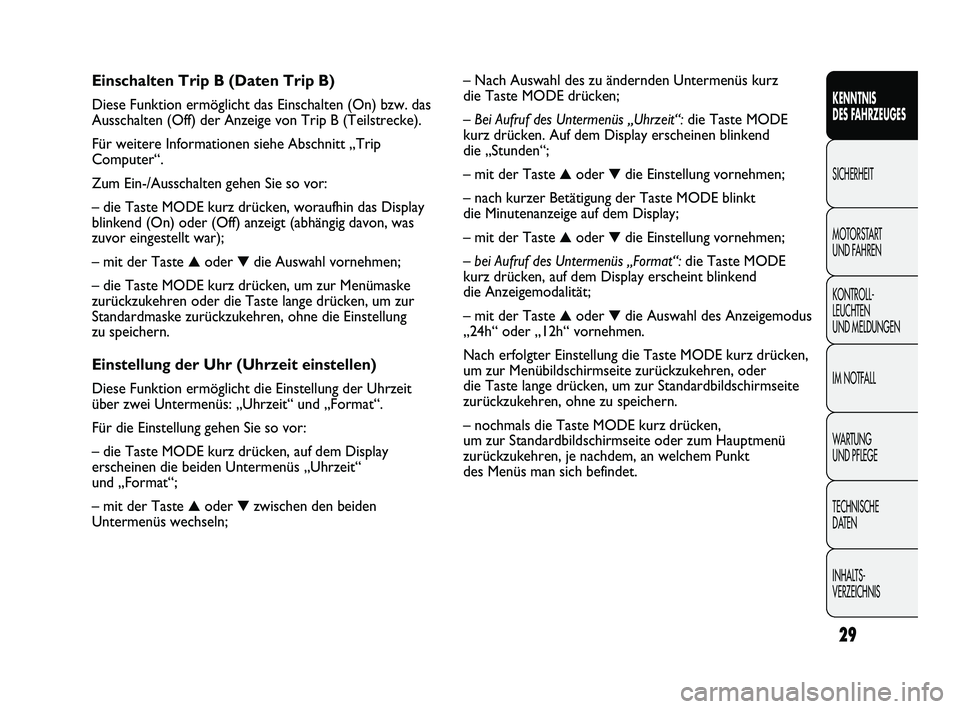

29
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
– Nach Auswahl des zu ändernden Untermenüs kurz
die Taste MODE drücken;
– Bei Aufruf des Untermenüs „Uhrzeit“:die Taste MODE
kurz drücken. Auf dem Display erscheinen blinkend
die „Stunden“;
– mit der Taste
▲oder ▼die Einstellung vornehmen;
– nach kurzer Betätigung der Taste MODE blinkt
die Minutenanzeige auf dem Display;
– mit der Taste
▲oder ▼die Einstellung vornehmen;
– bei Aufruf des Untermenüs „Format“:die Taste MODE
kurz drücken, auf dem Display erscheint blinkend
die Anzeigemodalität;
– mit der Taste
▲oder ▼die Auswahl des Anzeigemodus
„24h“ oder „12h“ vornehmen.
Nach erfolgter Einstellung die Taste MODE kurz drücken,
um zur Menübildschirmseite zurückzukehren, oder
die Taste lange drücken, um zur Standardbildschirmseite
zurückzukehren, ohne zu speichern.
– nochmals die Taste MODE kurz drücken,
um zur Standardbildschirmseite oder zum Hauptmenü
zurückzukehren, je nachdem, an welchem Punkt
des Menüs man sich befindet.
Einschalten Trip B (Daten Trip B)
Diese Funktion ermöglicht das Einschalten (On) bzw. das
Ausschalten (Off) der Anzeige von Trip B (Teilstrecke).
Für weitere Informationen siehe Abschnitt „Trip
Computer“.
Zum Ein-/Ausschalten gehen Sie so vor:
– die Taste MODE kurz drücken, woraufhin das Display
blinkend (On) oder (Off) anzeigt (abhängig davon, was
zuvor eingestellt war);
– mit der Taste
▲oder ▼die Auswahl vornehmen;
– die Taste MODE kurz drücken, um zur Menümaske
zurückzukehren oder die Taste lange drücken, um zur
Standardmaske zurückzukehren, ohne die Einstellung
zu speichern.
Einstellung der Uhr (Uhrzeit einstellen)
Diese Funktion ermöglicht die Einstellung der Uhrzeit
über zwei Untermenüs: „Uhrzeit“ und „Format“.
Für die Einstellung gehen Sie so vor:
– die Taste MODE kurz drücken, auf dem Display
erscheinen die beiden Untermenüs „Uhrzeit“
und „Format“;
– mit der Taste
▲oder ▼zwischen den beiden
Untermenüs wechseln;
001-036 DUCATO LUM D 7ed 6/17/10 12:37 PM Page 29
