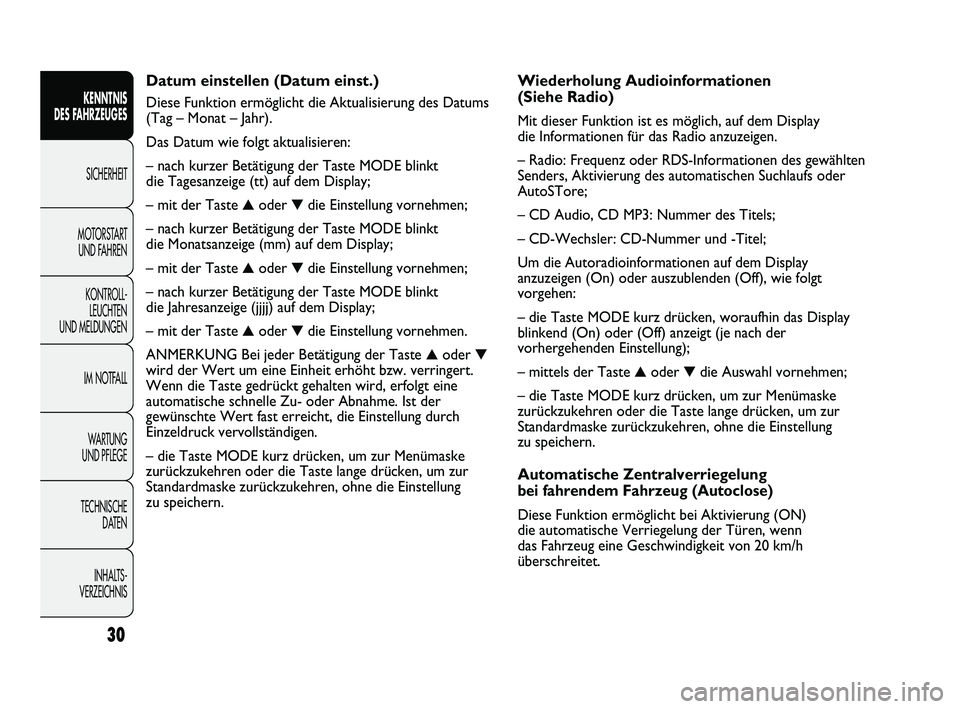

Wiederholung Audioinformationen
(Siehe Radio)
Mit dieser Funktion ist es möglich, auf dem Display
die Informationen für das Radio anzuzeigen.
– Radio: Frequenz oder RDS-Informationen des gewählten
Senders, Aktivierung des automatischen Suchlaufs oder
AutoSTore;
– CD Audio, CD MP3: Nummer des Titels;
– CD-Wechsler: CD-Nummer und -Titel;
Um die Autoradioinformationen auf dem Display
anzuzeigen (On) oder auszublenden (Off), wie folgt
vorgehen:
– die Taste MODE kurz drücken, woraufhin das Display
blinkend (On) oder (Off) anzeigt (je nach der
vorhergehenden Einstellung);
– mittels der Taste
▲oder ▼die Auswahl vornehmen;
– die Taste MODE kurz drücken, um zur Menümaske
zurückzukehren oder die Taste lange drücken, um zur
Standardmaske zurückzukehren, ohne die Einstellung
zu speichern.
Automatische Zentralverriegelung
bei fahrendem Fahrzeug (Autoclose)
Diese Funktion ermöglicht bei Aktivierung (ON)
die automatische Verriegelung der Türen, wenn
das Fahrzeug eine Geschwindigkeit von 20 km/h
überschreitet.
Datum einstellen (Datum einst.)
Diese Funktion ermöglicht die Aktualisierung des Datums
(Tag – Monat – Jahr).
Das Datum wie folgt aktualisieren:
– nach kurzer Betätigung der Taste MODE blinkt
die Tagesanzeige (tt) auf dem Display;
– mit der Taste
▲oder ▼die Einstellung vornehmen;
– nach kurzer Betätigung der Taste MODE blinkt
die Monatsanzeige (mm) auf dem Display;
– mit der Taste
▲oder ▼die Einstellung vornehmen;
– nach kurzer Betätigung der Taste MODE blinkt
die Jahresanzeige (jjjj) auf dem Display;
– mit der Taste
▲oder ▼die Einstellung vornehmen.
ANMERKUNG Bei jeder Betätigung der Taste
▲oder ▼
wird der Wert um eine Einheit erhöht bzw. verringert.
Wenn die Taste gedrückt gehalten wird, erfolgt eine
automatische schnelle Zu- oder Abnahme. Ist der
gewünschte Wert fast erreicht, die Einstellung durch
Einzeldruck vervollständigen.
– die Taste MODE kurz drücken, um zur Menümaske
zurückzukehren oder die Taste lange drücken, um zur
Standardmaske zurückzukehren, ohne die Einstellung
zu speichern.
30
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
001-036 DUCATO LUM D 7ed 6/17/10 12:37 PM Page 30
Page 32 of 286
31
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

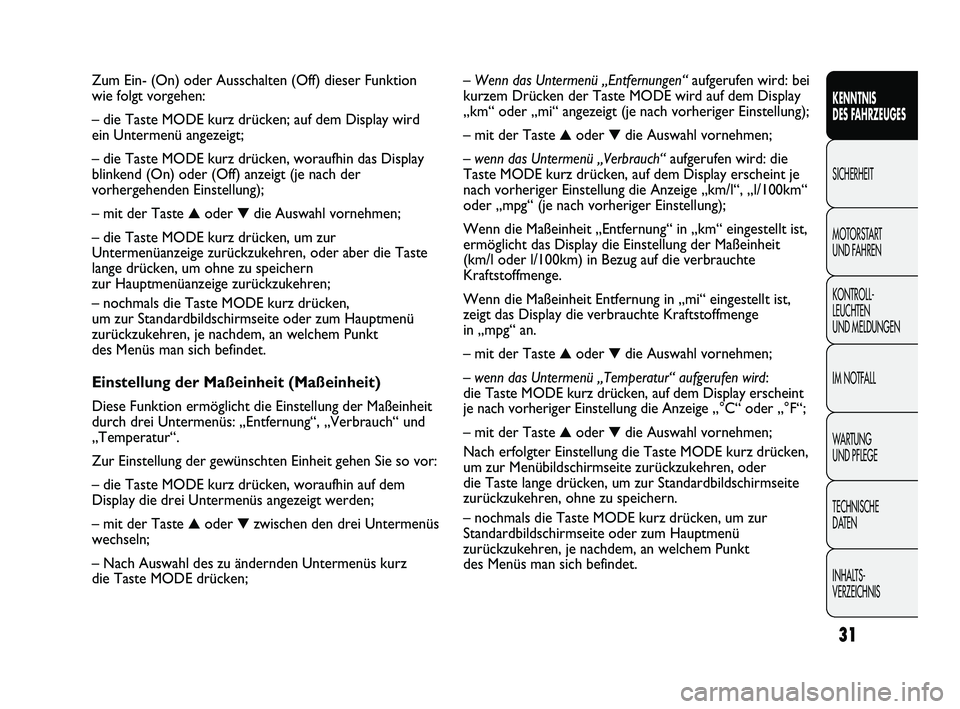

–Wenn das Untermenü „Entfernungen“aufgerufen wird: bei
kurzem Drücken der Taste MODE wird auf dem Display
„km“ oder „mi“ angezeigt (je nach vorheriger Einstellung);
– mit der Taste
▲oder ▼die Auswahl vornehmen;
– wenn das Untermenü „Verbrauch“aufgerufen wird: die
Taste MODE kurz drücken, auf dem Display erscheint je
nach vorheriger Einstellung die Anzeige „km/l“, „l/100km“
oder „mpg“ (je nach vorheriger Einstellung);
Wenn die Maßeinheit „Entfernung“ in „km“ eingestellt ist,
ermöglicht das Display die Einstellung der Maßeinheit
(km/l oder l/100km) in Bezug auf die verbrauchte
Kraftstoffmenge.
Wenn die Maßeinheit Entfernung in „mi“ eingestellt ist,
zeigt das Display die verbrauchte Kraftstoffmenge
in „mpg“ an.
– mit der Taste
▲oder ▼die Auswahl vornehmen;
– wenn das Untermenü „Temperatur“ aufgerufen wird:
die Taste MODE kurz drücken, auf dem Display erscheint
je nach vorheriger Einstellung die Anzeige „°C“ oder „°F“;
– mit der Taste
▲oder ▼die Auswahl vornehmen;
Nach erfolgter Einstellung die Taste MODE kurz drücken,
um zur Menübildschirmseite zurückzukehren, oder
die Taste lange drücken, um zur Standardbildschirmseite
zurückzukehren, ohne zu speichern.
– nochmals die Taste MODE kurz drücken, um zur
Standardbildschirmseite oder zum Hauptmenü
zurückzukehren, je nachdem, an welchem Punkt
des Menüs man sich befindet. Zum Ein- (On) oder Ausschalten (Off) dieser Funktion
wie folgt vorgehen:
– die Taste MODE kurz drücken; auf dem Display wird
ein Untermenü angezeigt;
– die Taste MODE kurz drücken, woraufhin das Display
blinkend (On) oder (Off) anzeigt (je nach der
vorhergehenden Einstellung);
– mit der Taste
▲oder ▼die Auswahl vornehmen;
– die Taste MODE kurz drücken, um zur
Untermenüanzeige zurückzukehren, oder aber die Taste
lange drücken, um ohne zu speichern
zur Hauptmenüanzeige zurückzukehren;
– nochmals die Taste MODE kurz drücken,
um zur Standardbildschirmseite oder zum Hauptmenü
zurückzukehren, je nachdem, an welchem Punkt
des Menüs man sich befindet.
Einstellung der Maßeinheit (Maßeinheit)
Diese Funktion ermöglicht die Einstellung der Maßeinheit
durch drei Untermenüs: „Entfernung“, „Verbrauch“ und
„Temperatur“.
Zur Einstellung der gewünschten Einheit gehen Sie so vor:
– die Taste MODE kurz drücken, woraufhin auf dem
Display die drei Untermenüs angezeigt werden;
– mit der Taste
▲oder ▼zwischen den drei Untermenüs
wechseln;
– Nach Auswahl des zu ändernden Untermenüs kurz
die Taste MODE drücken;
001-036 DUCATO LUM D 7ed 6/17/10 12:37 PM Page 31
Page 33 of 286

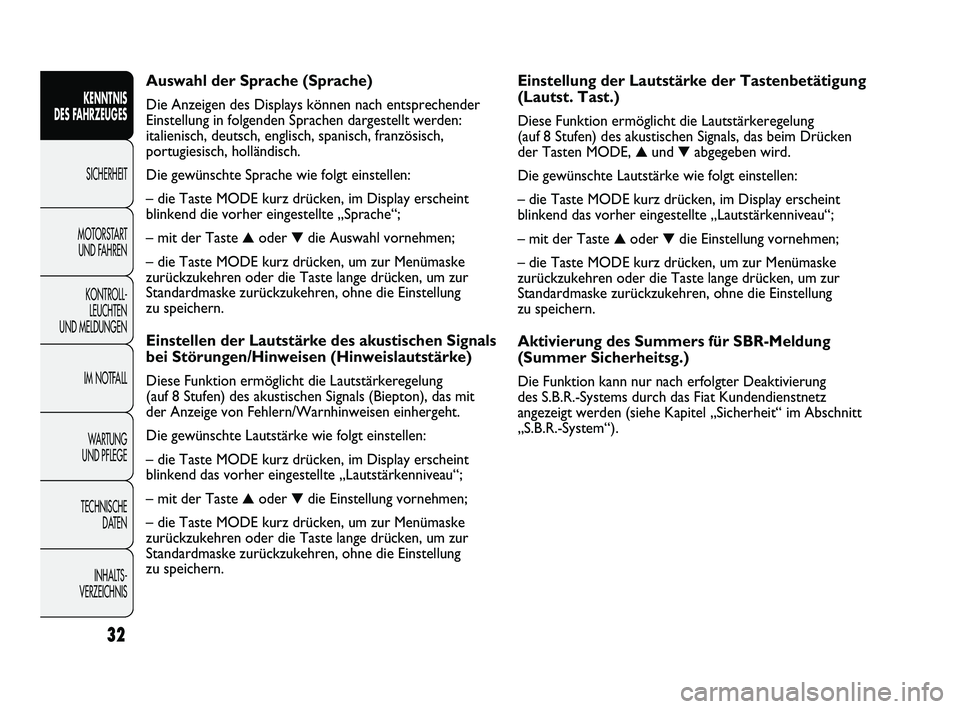

Einstellung der Lautstärke der Tastenbetätigung
(Lautst. Tast.)
Diese Funktion ermöglicht die Lautstärkeregelung
(auf 8 Stufen) des akustischen Signals, das beim Drücken
der Tasten MODE,
▲ und ▼abgegeben wird.
Die gewünschte Lautstärke wie folgt einstellen:
– die Taste MODE kurz drücken, im Display erscheint
blinkend das vorher eingestellte „Lautstärkenniveau“;
– mit der Taste
▲oder ▼die Einstellung vornehmen;
– die Taste MODE kurz drücken, um zur Menümaske
zurückzukehren oder die Taste lange drücken, um zur
Standardmaske zurückzukehren, ohne die Einstellung
zu speichern.
Aktivierung des Summers für SBR-Meldung
(Summer Sicherheitsg.)
Die Funktion kann nur nach erfolgter Deaktivierung
des S.B.R.-Systems durch das Fiat Kundendienstnetz
angezeigt werden (siehe Kapitel „Sicherheit“ im Abschnitt
„S.B.R.-System“).
Auswahl der Sprache (Sprache)
Die Anzeigen des Displays können nach entsprechender
Einstellung in folgenden Sprachen dargestellt werden:
italienisch, deutsch, englisch, spanisch, französisch,
portugiesisch, holländisch.
Die gewünschte Sprache wie folgt einstellen:
– die Taste MODE kurz drücken, im Display erscheint
blinkend die vorher eingestellte „Sprache“;
– mit der Taste
▲oder ▼die Auswahl vornehmen;
– die Taste MODE kurz drücken, um zur Menümaske
zurückzukehren oder die Taste lange drücken, um zur
Standardmaske zurückzukehren, ohne die Einstellung
zu speichern.
Einstellen der Lautstärke des akustischen Signals
bei Störungen/Hinweisen (Hinweislautstärke)
Diese Funktion ermöglicht die Lautstärkeregelung
(auf 8 Stufen) des akustischen Signals (Biepton), das mit
der Anzeige von Fehlern/Warnhinweisen einhergeht.
Die gewünschte Lautstärke wie folgt einstellen:
– die Taste MODE kurz drücken, im Display erscheint
blinkend das vorher eingestellte „Lautstärkenniveau“;
– mit der Taste
▲oder ▼die Einstellung vornehmen;
– die Taste MODE kurz drücken, um zur Menümaske
zurückzukehren oder die Taste lange drücken, um zur
Standardmaske zurückzukehren, ohne die Einstellung
zu speichern.
32
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
001-036 DUCATO LUM D 7ed 6/17/10 12:37 PM Page 32
Page 34 of 286
33
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

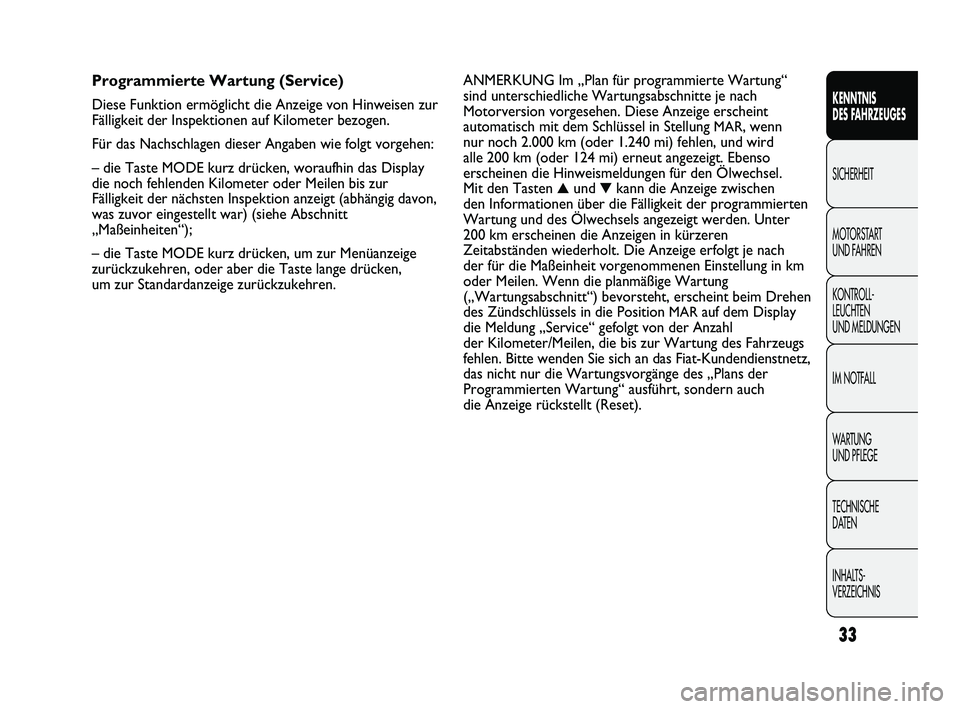

ANMERKUNG Im „Plan für programmierte Wartung“
sind unterschiedliche Wartungsabschnitte je nach
Motorversion vorgesehen. Diese Anzeige erscheint
automatisch mit dem Schlüssel in Stellung
MAR, wenn
nur noch 2.000 km (oder 1.240 mi) fehlen, und wird
alle 200 km (oder 124 mi) erneut angezeigt. Ebenso
erscheinen die Hinweismeldungen für den Ölwechsel.
Mit den Tasten
▲und ▼kann die Anzeige zwischen
den Informationen über die Fälligkeit der programmierten
Wartung und des Ölwechsels angezeigt werden. Unter
200 km erscheinen die Anzeigen in kürzeren
Zeitabständen wiederholt. Die Anzeige erfolgt je nach
der für die Maßeinheit vorgenommenen Einstellung in km
oder Meilen. Wenn die planmäßige Wartung
(„Wartungsabschnitt“) bevorsteht, erscheint beim Drehen
des Zündschlüssels in die Position
MARauf dem Display
die Meldung „Service“ gefolgt von der Anzahl
der Kilometer/Meilen, die bis zur Wartung des Fahrzeugs
fehlen. Bitte wenden Sie sich an das Fiat-Kundendienstnetz,
das nicht nur die Wartungsvorgänge des „Plans der
Programmierten Wartung“ ausführt, sondern auch
die Anzeige rückstellt (Reset).
Programmierte Wartung (Service)
Diese Funktion ermöglicht die Anzeige von Hinweisen zur
Fälligkeit der Inspektionen auf Kilometer bezogen.
Für das Nachschlagen dieser Angaben wie folgt vorgehen:
– die Taste MODE kurz drücken, woraufhin das Display
die noch fehlenden Kilometer oder Meilen bis zur
Fälligkeit der nächsten Inspektion anzeigt (abhängig davon,
was zuvor eingestellt war) (siehe Abschnitt
„Maßeinheiten“);
– die Taste MODE kurz drücken, um zur Menüanzeige
zurückzukehren, oder aber die Taste lange drücken,
um zur Standardanzeige zurückzukehren.
001-036 DUCATO LUM D 7ed 6/17/10 12:37 PM Page 33
Page 35 of 286
34
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
MODE
MODE
MODE
▼ ▲
▼ ▲
▼ ▲
▼ ▲
F0N1009d F0N1010d
F0N1011d F0N1013d
F0N1014d F0N1009dF0N1009d
F0N1015dF0N1016d

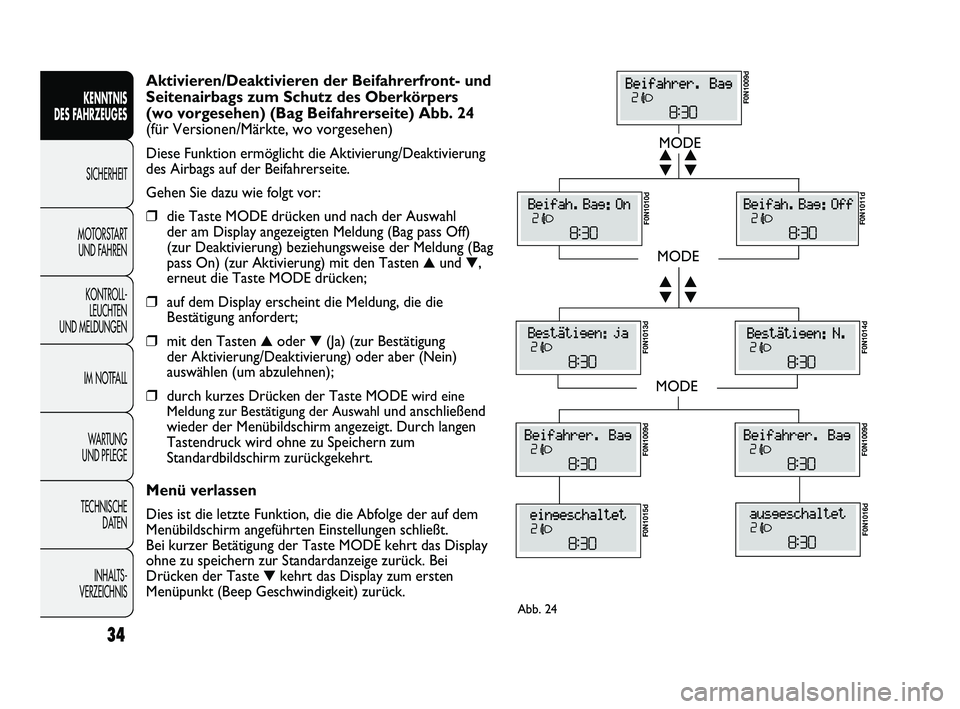

Aktivieren/Deaktivieren der Beifahrerfront- und
Seitenairbags zum Schutz des Oberkörpers
(wo vorgesehen) (Bag Beifahrerseite) Abb. 24
(für Versionen/Märkte, wo vorgesehen)
Diese Funktion ermöglicht die Aktivierung/Deaktivierung
des Airbags auf der Beifahrerseite.
Gehen Sie dazu wie folgt vor:
❒die Taste MODE drücken und nach der Auswahl
der am Display angezeigten Meldung (Bag pass Off)
(zur Deaktivierung) beziehungsweise der Meldung (Bag
pass On) (zur Aktivierung) mit den Tasten
▲und ▼,
erneut die Taste MODE drücken;
❒auf dem Display erscheint die Meldung, die die
Bestätigung anfordert;
❒mit den Tasten ▲oder ▼(Ja) (zur Bestätigung
der Aktivierung/Deaktivierung) oder aber (Nein)
auswählen (um abzulehnen);
❒durch kurzes Drücken der Taste MODEwird eine
Meldung zur Bestätigung der Auswahl
und anschließend
wieder der Menübildschirm angezeigt. Durch langen
Tastendruck wird ohne zu Speichern zum
Standardbildschirm zurückgekehrt.
Menü verlassen
Dies ist die letzte Funktion, die die Abfolge der auf dem
Menübildschirm angeführten Einstellungen schließt.
Bei kurzer Betätigung der Taste MODE kehrt das Display
ohne zu speichern zur Standardanzeige zurück. Bei
Drücken der Taste
▼kehrt das Display zum ersten
Menüpunkt (Beep Geschwindigkeit) zurück.
Abb. 24
001-036 DUCATO LUM D 7ed 6/17/10 12:37 PM Page 34
Page 36 of 286
35
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Angezeigte Werte
Außenlufttemperatur
Zeigt die Temperatur außerhalb des Fahrzeuginnenraums an.
Reichweite
(für Versionen/Märkte, wo vorgesehen)
Gibt die Entfernung an, die noch mit dem im Tank
vorhandenen Kraftstoff zurückgelegt werden kann, wobei
von einer Fortsetzung der Fahrt mit dem gleichen
Fahrverhalten ausgegangen wird. Auf dem Display erscheint
die Anzeige „---“ beim Eintreten folgender Ereignisse:
– Reichweite unter 50 km (oder 30 mi)
– bei einem Halt des Fahrzeugs mit laufendem Motor über
längere Zeit.
Zurückgelegte Fahrstrecke
Zurückgelegte Fahrstrecke seit Beginn einer neuen Fahrt.
Durchschnittlicher Verbrauch
(für Versionen/Märkte,
wo vorgesehen)
Sie gibt die zurückgelegte Fahrstrecke seit Beginn einer
neuen Fahrt an.
Augenblicklicher Verbrauch
(für Versionen/Märkte,
wo vorgesehen)
Er gibt die konstant aktualisierte Änderung des
Kraftstoffverbrauchs an. Bei einem Halt des Fahrzeugs
mit laufendem Motor erscheint auf dem Display die
Anzeige „---“.
Durchschnittsgeschwindigkeit
Die Durchschnittsgeschwindigkeit stellt den
durchschnittlichen Wert der Fahrzeuggeschwindigkeit
je nach der insgesamt seit Beginn der neuen Strecke
vergangenen Zeit dar.

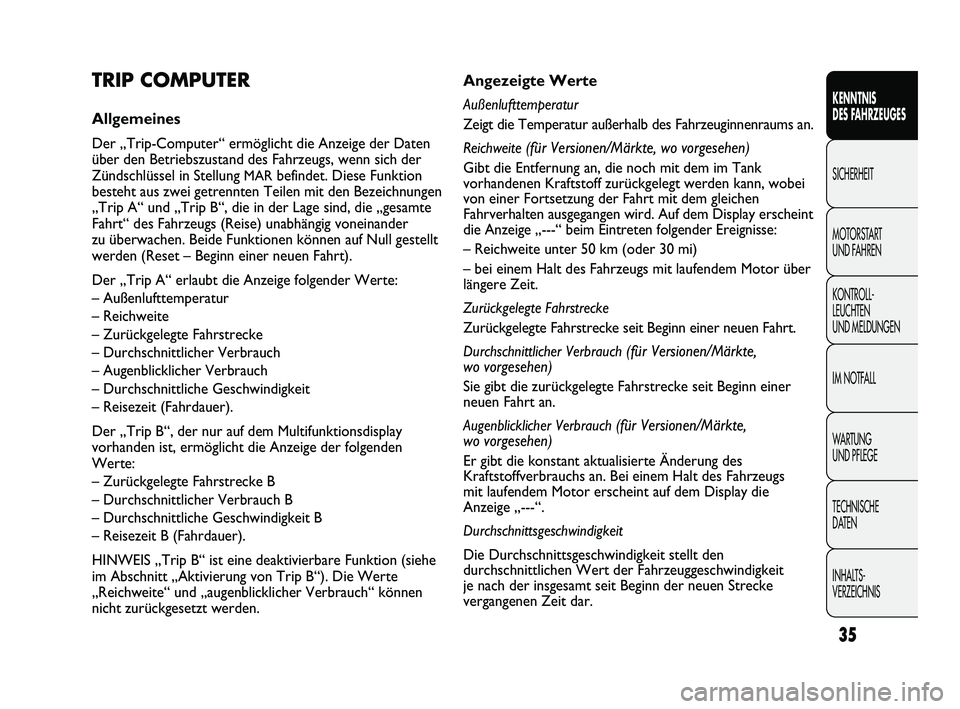

TRIP COMPUTER
Allgemeines
Der „Trip-Computer“ ermöglicht die Anzeige der Daten
über den Betriebszustand des Fahrzeugs, wenn sich der
Zündschlüssel in Stellung
MARbefindet. Diese Funktion
besteht aus zwei getrennten Teilen mit den Bezeichnungen
„Trip A“ und „Trip B“, die in der Lage sind, die „gesamte
Fahrt“ des Fahrzeugs (Reise) unabhängig voneinander
zu überwachen. Beide Funktionen können auf Null gestellt
werden (Reset – Beginn einer neuen Fahrt).
Der „Trip A“ erlaubt die Anzeige folgender Werte:
– Außenlufttemperatur
– Reichweite
– Zurückgelegte Fahrstrecke
– Durchschnittlicher Verbrauch
– Augenblicklicher Verbrauch
– Durchschnittliche Geschwindigkeit
– Reisezeit (Fahrdauer).
Der „Trip B“, der nur auf dem Multifunktionsdisplay
vorhanden ist, ermöglicht die Anzeige der folgenden
Werte:
– Zurückgelegte Fahrstrecke B
– Durchschnittlicher Verbrauch B
– Durchschnittliche Geschwindigkeit B
– Reisezeit B (Fahrdauer).
HINWEIS „Trip B“ ist eine deaktivierbare Funktion (siehe
im Abschnitt „Aktivierung von Trip B“). Die Werte
„Reichweite“ und „augenblicklicher Verbrauch“ können
nicht zurückgesetzt werden.
001-036 DUCATO LUM D 7ed 6/17/10 12:37 PM Page 35
Page 37 of 286
F0N0019mAbb. 25
– nach jedem Abklemmen und darauf folgendem neuen
Anschluss der Batterie.
ZUR BEACHTUNG Das Rücksetzen bei Anzeige
der Werte für „Trip A“ betrifft nur die Werte
im Zusammenhang mit dieser Funktion.
ZUR BEACHTUNG Das Rücksetzen bei Anzeige
der Werte für „Trip B“ betrifft nur die Werte
im Zusammenhang mit dieser Funktion.
Vorgehensweise zu Beginn einer Fahrt
Bei Zündschlüssel auf MAR das Rücksetzen ausführen
(Reset), indem Sie die Taste TRIP länger als 2 Sekunden
drücken.
Trip verlassen
Zum Verlassen der Funktion Trip: die Taste MODE länger
als 2 Sekunden drücken. Fahrtzeit
Dieser Wert entspricht der seit Beginn der neuen
Fahrstrecke vergangenen Zeit.
ZUR BEACHTUNG Wenn die entsprechenden
Informationen fehlen, erscheinen alle Werte des Trip
Computers mit der Anzeige „---“ anstelle des Wertes.
Sobald der normale Betriebszustand wieder hergestellt
wird, wird die Zählung der verschiedenen Werte wieder
regulär aufgenommen, ohne eine Nullstellung der vor der
Störung angezeigten Werte durchzuführen und es wird
keine neue Fahrstrecke begonnen.

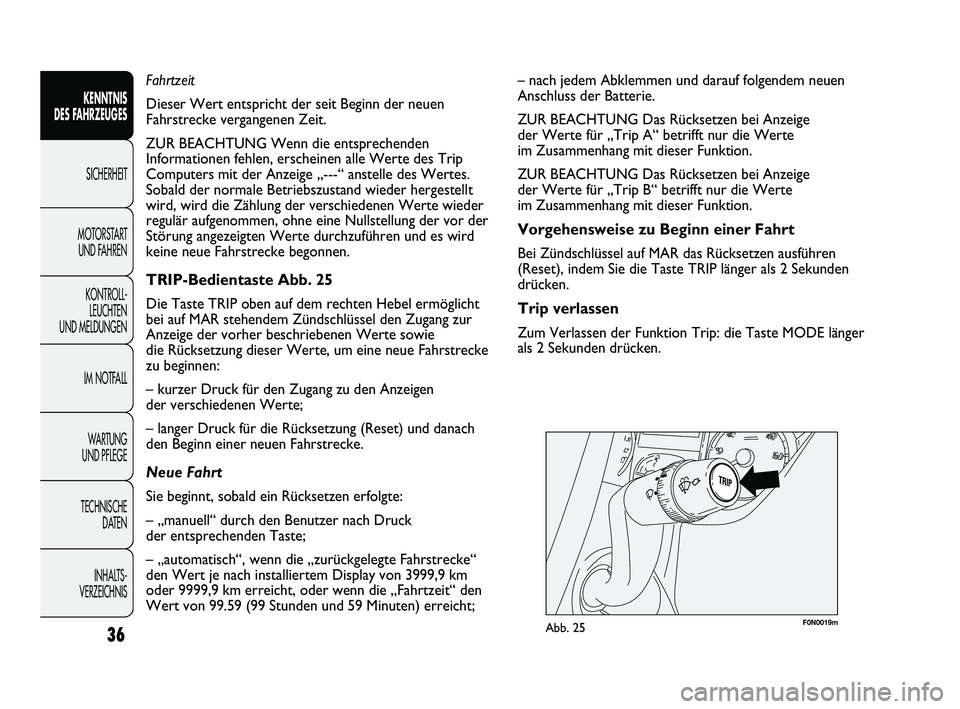

TRIP-Bedientaste Abb. 25
Die Taste TRIP oben auf dem rechten Hebel ermöglicht
bei auf MAR stehendem Zündschlüssel den Zugang zur
Anzeige der vorher beschriebenen Werte sowie
die Rücksetzung dieser Werte, um eine neue Fahrstrecke
zu beginnen:
– kurzer Druck für den Zugang zu den Anzeigen
der verschiedenen Werte;
– langer Druck für die Rücksetzung (Reset) und danach
den Beginn einer neuen Fahrstrecke.
Neue Fahrt
Sie beginnt, sobald ein Rücksetzen erfolgte:
– „manuell“ durch den Benutzer nach Druck
der entsprechenden Taste;
– „automatisch“, wenn die „zurückgelegte Fahrstrecke“
den Wert je nach installiertem Display von 3999,9 km
oder 9999,9 km erreicht, oder wenn die „Fahrtzeit“ den
Wert von 99.59 (99 Stunden und 59 Minuten) erreicht;
36
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
001-036 DUCATO LUM D 7ed 6/17/10 12:37 PM Page 36
Page 38 of 286
37
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
F0N0118mAbb. 26
Höhenverstellung
Um den Sitz anzuheben: im Sitzen den Hebel B (vorderer
Teil des Sitzes) oder den Hebel C (hinterer Teil des Sitzes)
anheben und das Körpergewicht von dem Teil des Sitzes
verlagern, der angehoben werden soll.

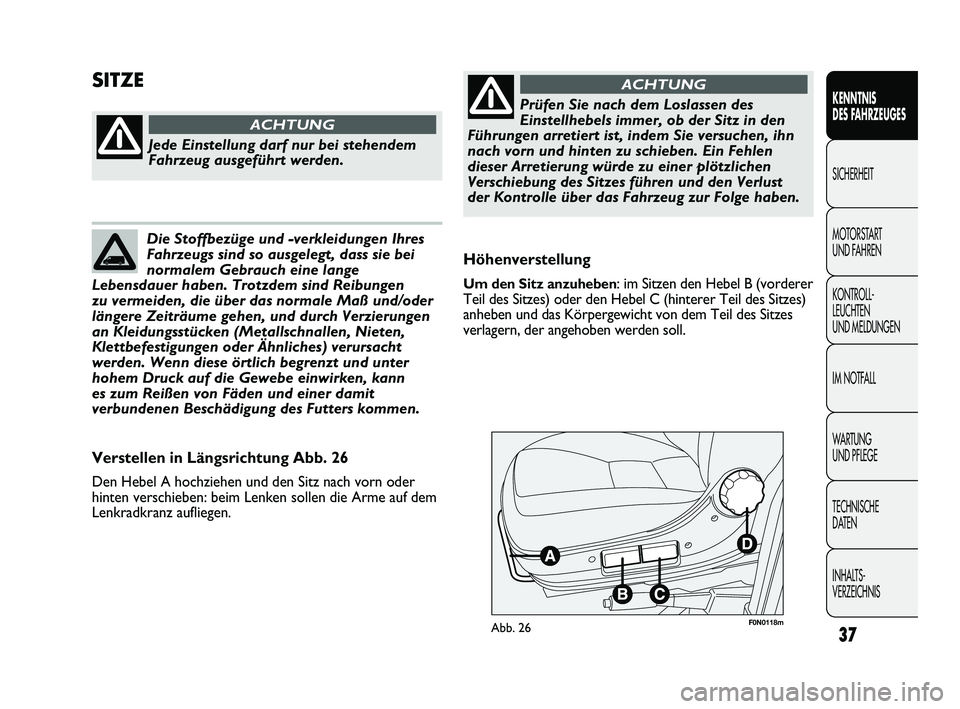

SITZE
Jede Einstellung darf nur bei stehendem
Fahrzeug ausgeführt werden.
ACHTUNG
Die Stoffbezüge und -verkleidungen Ihres
Fahrzeugs sind so ausgelegt, dass sie bei
normalem Gebrauch eine lange
Lebensdauer haben. Trotzdem sind Reibungen
zu vermeiden, die über das normale Maß und/oder
längere Zeiträume gehen, und durch Verzierungen
an Kleidungsstücken (Metallschnallen, Nieten,
Klettbefestigungen oder Ähnliches) verursacht
werden. Wenn diese örtlich begrenzt und unter
hohem Druck auf die Gewebe einwirken, kann
es zum Reißen von Fäden und einer damit
verbundenen Beschädigung des Futters kommen.
Verstellen in Längsrichtung Abb. 26
Den Hebel A hochziehen und den Sitz nach vorn oder
hinten verschieben: beim Lenken sollen die Arme auf dem
Lenkradkranz aufliegen.
Prüfen Sie nach dem Loslassen des
Einstellhebels immer, ob der Sitz in den
Führungen arretiert ist, indem Sie versuchen, ihn
nach vorn und hinten zu schieben. Ein Fehlen
dieser Arretierung würde zu einer plötzlichen
Verschiebung des Sitzes führen und den Verlust
der Kontrolle über das Fahrzeug zur Folge haben.
ACHTUNG
037-128 DUCATO LUM D 7ed 6/17/10 12:38 PM Page 37
Page 39 of 286
F0N0147mAbb. 27F0N0139mAbb. 28

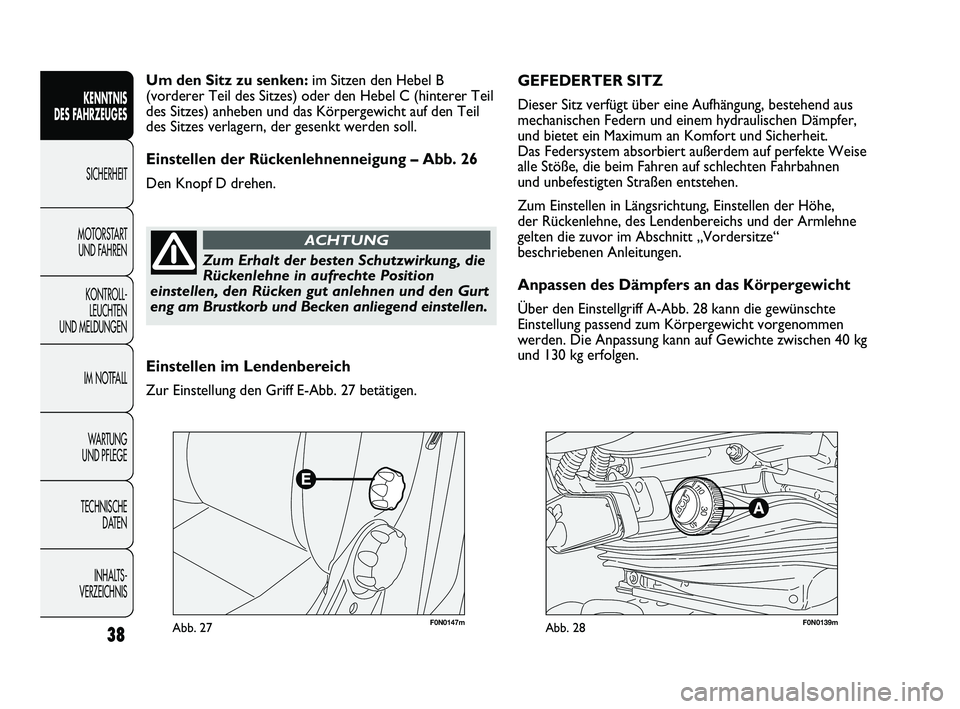

GEFEDERTER SITZ
Dieser Sitz verfügt über eine Aufhängung, bestehend aus
mechanischen Federn und einem hydraulischen Dämpfer,
und bietet ein Maximum an Komfort und Sicherheit.
Das Federsystem absorbiert außerdem auf perfekte Weise
alle Stöße, die beim Fahren auf schlechten Fahrbahnen
und unbefestigten Straßen entstehen.
Zum Einstellen in Längsrichtung, Einstellen der Höhe,
der Rückenlehne, des Lendenbereichs und der Armlehne
gelten die zuvor im Abschnitt „Vordersitze“
beschriebenen Anleitungen.
Anpassen des Dämpfers an das Körpergewicht
Über den Einstellgriff A-Abb. 28 kann die gewünschte
Einstellung passend zum Körpergewicht vorgenommen
werden. Die Anpassung kann auf Gewichte zwischen 40 kg
und 130 kg erfolgen. Um den Sitz zu senken:im Sitzen den Hebel B
(vorderer Teil des Sitzes) oder den Hebel C (hinterer Teil
des Sitzes) anheben und das Körpergewicht auf den Teil
des Sitzes verlagern, der gesenkt werden soll.
Einstellen der Rückenlehnenneigung – Abb. 26
Den Knopf D drehen.
38
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
Zum Erhalt der besten Schutzwirkung, die
Rückenlehne in aufrechte Position
einstellen, den Rücken gut anlehnen und den Gurt
eng am Brustkorb und Becken anliegend einstellen.
ACHTUNG
Einstellen im Lendenbereich
Zur Einstellung den Griff E-Abb. 27 betätigen.
037-128 DUCATO LUM D 7ed 6/17/10 12:38 PM Page 38
Page 40 of 286
39
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
F0N0148mAbb. 29
12
F0N0187mAbb. 31
F0N0187mAbb. 30

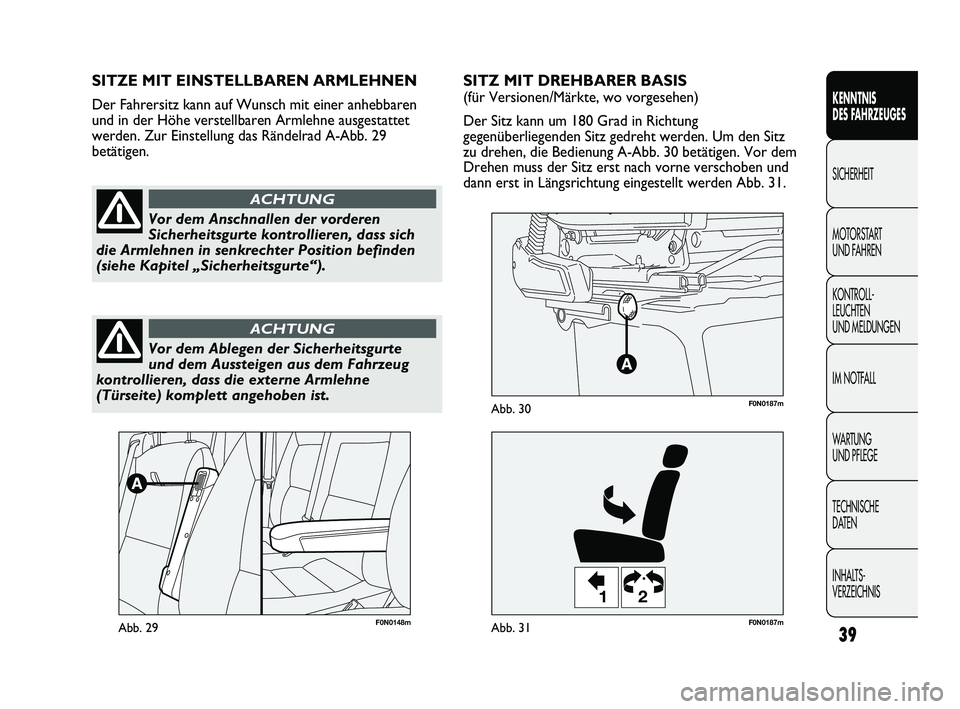

SITZ MIT DREHBARER BASIS
(für Versionen/Märkte, wo vorgesehen)
Der Sitz kann um 180 Grad in Richtung
gegenüberliegenden Sitz gedreht werden. Um den Sitz
zu drehen, die Bedienung A-Abb. 30 betätigen. Vor dem
Drehen muss der Sitz erst nach vorne verschoben und
dann erst in Längsrichtung eingestellt werden Abb. 31.
SITZE MIT EINSTELLBAREN ARMLEHNEN
Der Fahrersitz kann auf Wunsch mit einer anhebbaren
und in der Höhe verstellbaren Armlehne ausgestattet
werden. Zur Einstellung das Rändelrad A-Abb. 29
betätigen.
Vor dem Anschnallen der vorderen
Sicherheitsgurte kontrollieren, dass sich
die Armlehnen in senkrechter Position befinden
(siehe Kapitel „Sicherheitsgurte“).
ACHTUNG
Vor dem Ablegen der Sicherheitsgurte
und dem Aussteigen aus dem Fahrzeug
kontrollieren, dass die externe Armlehne
(Türseite) komplett angehoben ist.
ACHTUNG
037-128 DUCATO LUM D 7ed 6/17/10 12:38 PM Page 39
