FIAT DUCATO 2010 Instructieboek (in Dutch)

F0N0153mfig. 64

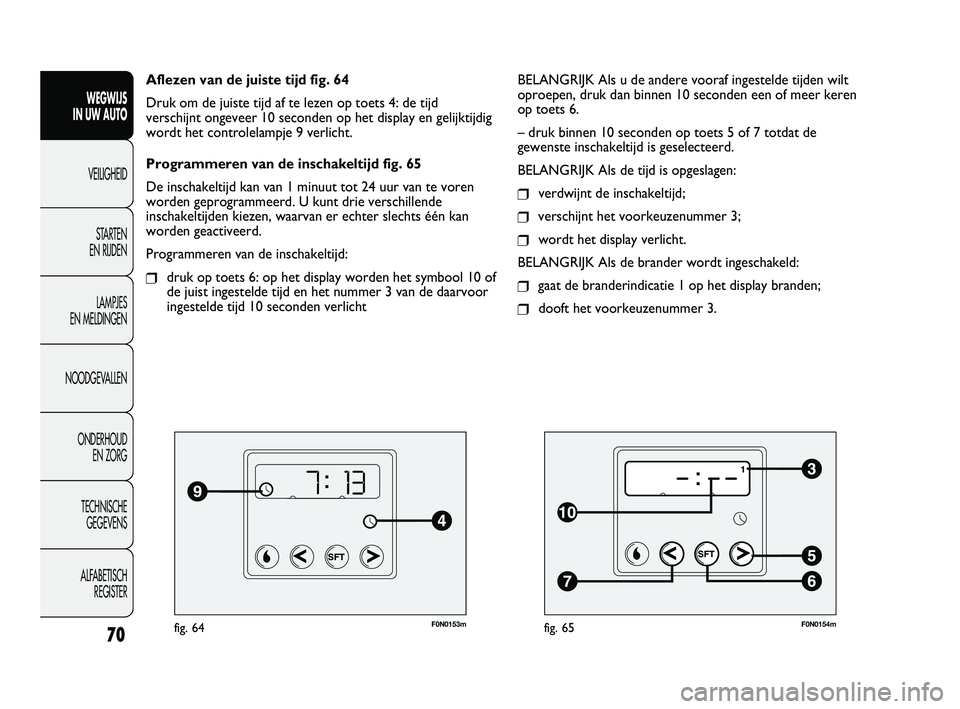

Aflezen van de juiste tijd fig. 64
Druk om de juiste tijd af te lezen op toets 4: de tijd
verschijnt ongeveer 10 seconden op het display en gelijktijdig
wordt het controlelampje 9 verlicht.
Programmeren van de inschakeltijd fig. 65
De inschakeltijd kan van 1 minuut tot 24 uur van te voren
worden geprogrammeerd. U kunt drie verschillende
inschakeltijden kiezen, waarvan er echter slechts één kan
worden geactiveerd.
Programmeren van de inschakeltijd:
❒druk op toets 6: op het display worden het symbool 10 of
de juist ingestelde tijd en het nummer 3 van de daarvoor
ingestelde tijd 10 seconden verlicht
70
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0N0154mfig. 65
BELANGRIJK Als u de andere vooraf ingestelde tijden wilt
oproepen, druk dan binnen 10 seconden een of meer keren
op toets 6.
– druk binnen 10 seconden op toets 5 of 7 totdat de
gewenste inschakeltijd is geselecteerd.
BELANGRIJK Als de tijd is opgeslagen:
❒verdwijnt de inschakeltijd;
❒verschijnt het voorkeuzenummer 3;
❒wordt het display verlicht.
BELANGRIJK Als de brander wordt ingeschakeld:
❒gaat de branderindicatie 1 op het display branden;
❒dooft het voorkeuzenummer 3.
037-128 DUCATO LUM NL 7ed 6/22/10 2:39 PM Page 70

71
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

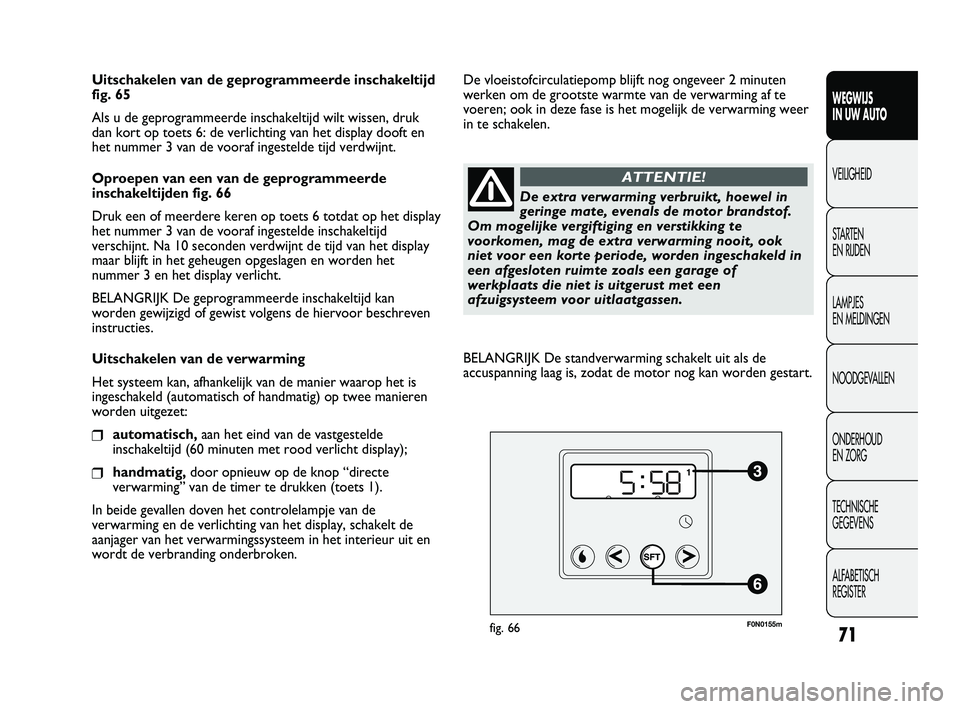

Uitschakelen van de geprogrammeerde inschakeltijd
fig. 65
Als u de geprogrammeerde inschakeltijd wilt wissen, druk
dan kort op toets 6: de verlichting van het display dooft en
het nummer 3 van de vooraf ingestelde tijd verdwijnt.
Oproepen van een van de geprogrammeerde
inschakeltijden fig. 66
Druk een of meerdere keren op toets 6 totdat op het display
het nummer 3 van de vooraf ingestelde inschakeltijd
verschijnt. Na 10 seconden verdwijnt de tijd van het display
maar blijft in het geheugen opgeslagen en worden het
nummer 3 en het display verlicht.
BELANGRIJK De geprogrammeerde inschakeltijd kan
worden gewijzigd of gewist volgens de hiervoor beschreven
instructies.
Uitschakelen van de verwarming
Het systeem kan, afhankelijk van de manier waarop het is
ingeschakeld (automatisch of handmatig) op twee manieren
worden uitgezet:
❒automatisch,aan het eind van de vastgestelde
inschakeltijd (60 minuten met rood verlicht display);
❒handmatig,door opnieuw op de knop “directe
verwarming” van de timer te drukken (toets 1).
In beide gevallen doven het controlelampje van de
verwarming en de verlichting van het display, schakelt de
aanjager van het verwarmingssysteem in het interieur uit en
wordt de verbranding onderbroken.
F0N0155mfig. 66
De vloeistofcirculatiepomp blijft nog ongeveer 2 minuten
werken om de grootste warmte van de verwarming af te
voeren; ook in deze fase is het mogelijk de verwarming weer
in te schakelen.
De extra verwarming verbruikt, hoewel in
geringe mate, evenals de motor brandstof.
Om mogelijke vergiftiging en verstikking te
voorkomen, mag de extra verwarming nooit, ook
niet voor een korte periode, worden ingeschakeld in
een afgesloten ruimte zoals een garage of
werkplaats die niet is uitgerust met een
afzuigsysteem voor uitlaatgassen.
ATTENTIE!
BELANGRIJK De standverwarming schakelt uit als de
accuspanning laag is, zodat de motor nog kan worden gestart.
037-128 DUCATO LUM NL 7ed 6/22/10 2:39 PM Page 71

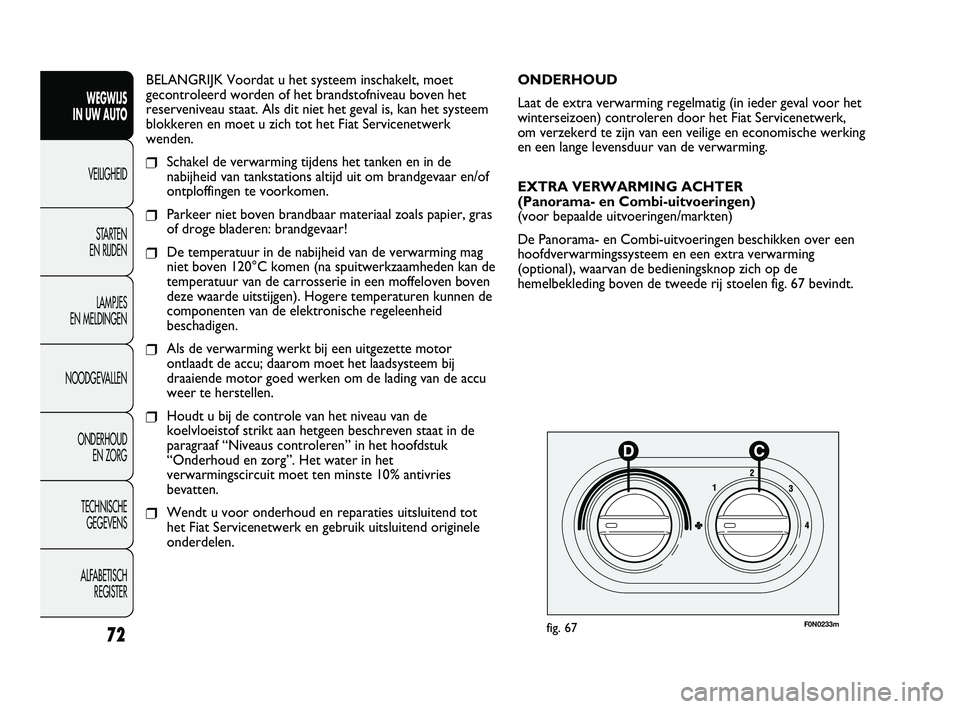

BELANGRIJK Voordat u het systeem inschakelt, moet
gecontroleerd worden of het brandstofniveau boven het
reserveniveau staat. Als dit niet het geval is, kan het systeem
blokkeren en moet u zich tot het Fiat Servicenetwerk
wenden.
❒Schakel de verwarming tijdens het tanken en in de
nabijheid van tankstations altijd uit om brandgevaar en/of
ontploffingen te voorkomen.
❒Parkeer niet boven brandbaar materiaal zoals papier, gras
of droge bladeren: brandgevaar!
❒De temperatuur in de nabijheid van de verwarming mag
niet boven 120°C komen (na spuitwerkzaamheden kan de
temperatuur van de carrosserie in een moffeloven boven
deze waarde uitstijgen). Hogere temperaturen kunnen de
componenten van de elektronische regeleenheid
beschadigen.
❒Als de verwarming werkt bij een uitgezette motor
ontlaadt de accu; daarom moet het laadsysteem bij
draaiende motor goed werken om de lading van de accu
weer te herstellen.
❒Houdt u bij de controle van het niveau van de
koelvloeistof strikt aan hetgeen beschreven staat in de
paragraaf “Niveaus controleren” in het hoofdstuk
“Onderhoud en zorg”. Het water in het
verwarmingscircuit moet ten minste 10% antivries
bevatten.
❒Wendt u voor onderhoud en reparaties uitsluitend tot
het Fiat Servicenetwerk en gebruik uitsluitend originele
onderdelen.
72
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0N0233mfig. 67
ONDERHOUD
Laat de extra verwarming regelmatig (in ieder geval voor het
winterseizoen) controleren door het Fiat Servicenetwerk,
om verzekerd te zijn van een veilige en economische werking
en een lange levensduur van de verwarming.
EXTRA VERWARMING ACHTER
(Panorama- en Combi-uitvoeringen)
(voor bepaalde uitvoeringen/markten)
De Panorama- en Combi-uitvoeringen beschikken over een
hoofdverwarmingssysteem en een extra verwarming
(optional), waarvan de bedieningsknop zich op de
hemelbekleding boven de tweede rij stoelen fig. 67 bevindt.
037-128 DUCATO LUM NL 7ed 6/22/10 2:39 PM Page 72

73
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

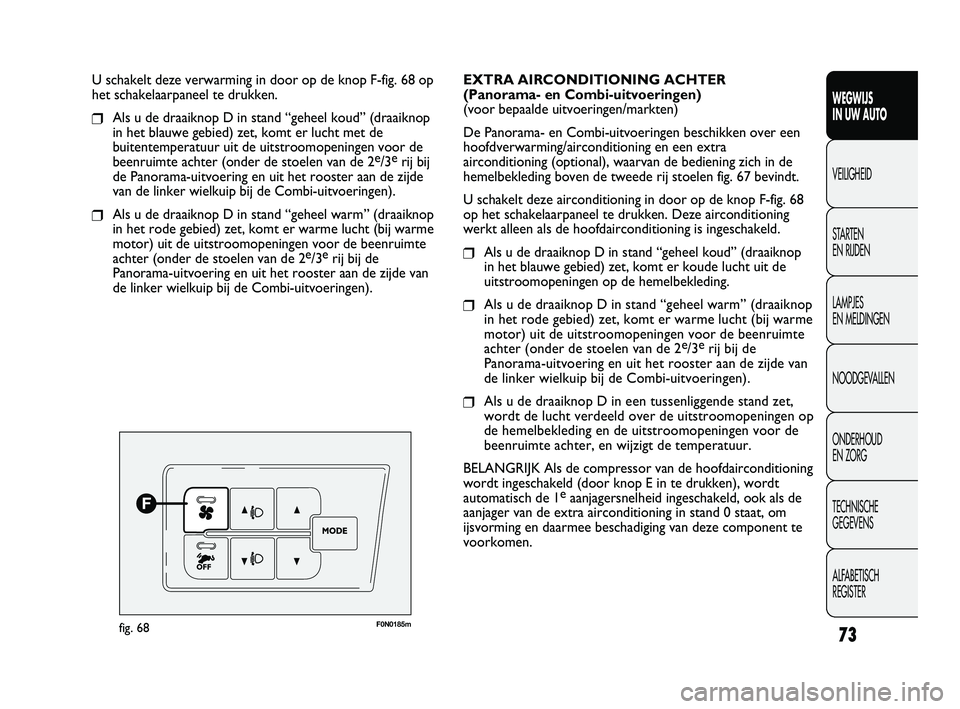

U schakelt deze verwarming in door op de knop F-fig. 68 op
het schakelaarpaneel te drukken.
❒Als u de draaiknop D in stand “geheel koud” (draaiknop
in het blauwe gebied) zet, komt er lucht met de
buitentemperatuur uit de uitstroomopeningen voor de
beenruimte achter (onder de stoelen van de 2
e/3erij bij
de Panorama-uitvoering en uit het rooster aan de zijde
van de linker wielkuip bij de Combi-uitvoeringen).
❒Als u de draaiknop D in stand “geheel warm” (draaiknop
in het rode gebied) zet, komt er warme lucht (bij warme
motor) uit de uitstroomopeningen voor de beenruimte
achter (onder de stoelen van de 2
e/3erij bij de
Panorama-uitvoering en uit het rooster aan de zijde van
de linker wielkuip bij de Combi-uitvoeringen).
F0N0185mfig. 68
EXTRA AIRCONDITIONING ACHTER
(Panorama- en Combi-uitvoeringen)
(voor bepaalde uitvoeringen/markten)
De Panorama- en Combi-uitvoeringen beschikken over een
hoofdverwarming/airconditioning en een extra
airconditioning (optional), waarvan de bediening zich in de
hemelbekleding boven de tweede rij stoelen fig. 67 bevindt.
U schakelt deze airconditioning in door op de knop F-fig. 68
op het schakelaarpaneel te drukken. Deze airconditioning
werkt alleen als de hoofdairconditioning is ingeschakeld.
❒Als u de draaiknop D in stand “geheel koud” (draaiknop
in het blauwe gebied) zet, komt er koude lucht uit de
uitstroomopeningen op de hemelbekleding.
❒Als u de draaiknop D in stand “geheel warm” (draaiknop
in het rode gebied) zet, komt er warme lucht (bij warme
motor) uit de uitstroomopeningen voor de beenruimte
achter (onder de stoelen van de 2
e/3erij bij de
Panorama-uitvoering en uit het rooster aan de zijde van
de linker wielkuip bij de Combi-uitvoeringen).
❒Als u de draaiknop D in een tussenliggende stand zet,
wordt de lucht verdeeld over de uitstroomopeningen op
de hemelbekleding en de uitstroomopeningen voor de
beenruimte achter, en wijzigt de temperatuur.
BELANGRIJK Als de compressor van de hoofdairconditioning
wordt ingeschakeld (door knop E in te drukken), wordt
automatisch de 1
eaanjagersnelheid ingeschakeld, ook als de
aanjager van de extra airconditioning in stand 0 staat, om
ijsvorming en daarmee beschadiging van deze component te
voorkomen.
037-128 DUCATO LUM NL 7ed 6/22/10 2:39 PM Page 73

F0N0030mfig. 69F0N0032mfig. 71
F0N0031mfig. 70
GROOTLICHT fig. 72
Trek de hendel naar het stuurwiel, als de draaiknop reeds in
stand 2staat (2e onvergrendelde stand).
Op het instrumentenpaneel gaat het controlelampje 1
branden.
Als de hendel opnieuw naar het stuurwiel wordt getrokken,
dooft het grootlicht en wordt het dimlicht weer ingeschakeld.BUITENVERLICHTING

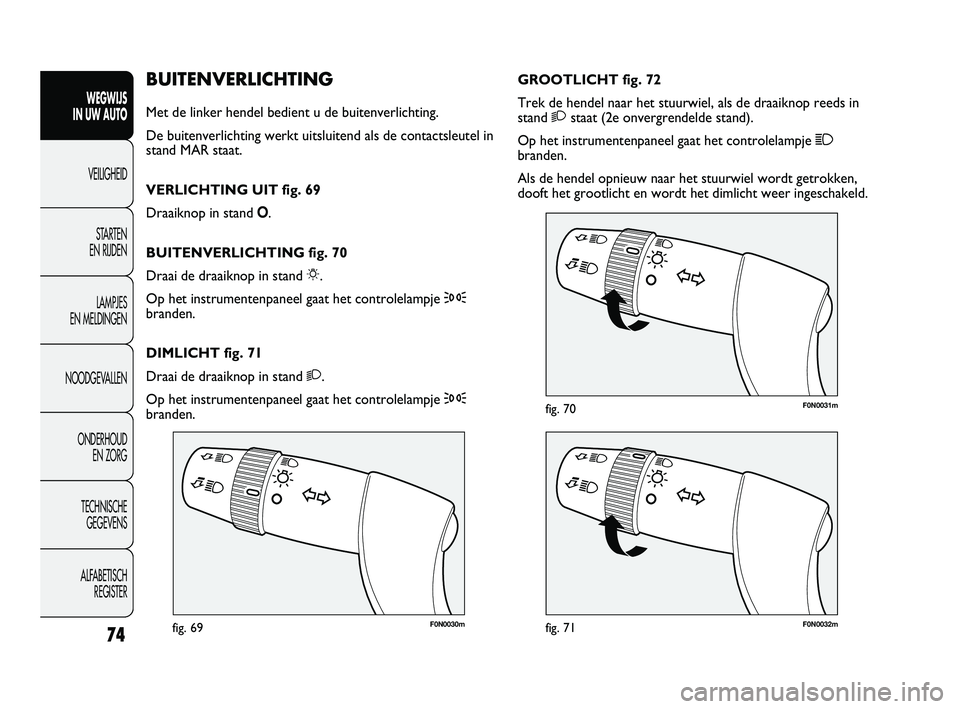

Met de linker hendel bedient u de buitenverlichting.
De buitenverlichting werkt uitsluitend als de contactsleutel in
stand MAR staat.
VERLICHTING UIT fig. 69
Draaiknop in stand O.
BUITENVERLICHTING fig. 70
Draai de draaiknop in stand 6.
Op het instrumentenpaneel gaat het controlelampje 3
branden.
DIMLICHT fig. 71
Draai de draaiknop in stand 2.
Op het instrumentenpaneel gaat het controlelampje 3
branden.
74
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
037-128 DUCATO LUM NL 7ed 6/22/10 2:39 PM Page 74

F0N0033mfig. 72
F0N0034mfig. 73
❒omlaag (stand 2): inschakeling linker richtingaanwijzer.
Op het instrumentenpaneel knippert het controlelampje
Fof D.
De richtingaanwijzers schakelen automatisch uit als de auto

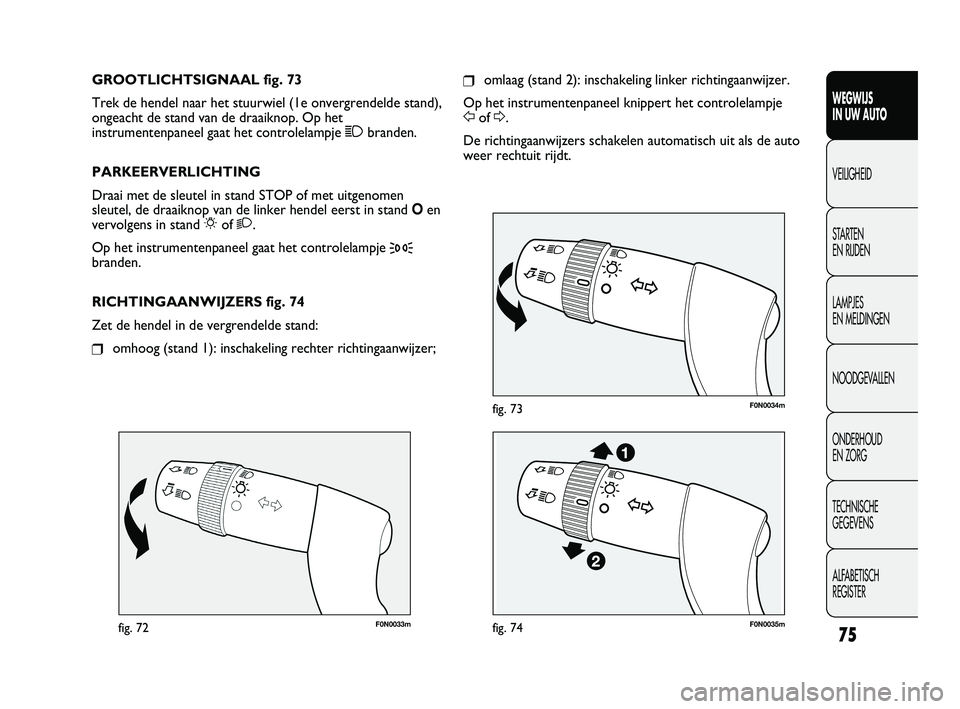

weer rechtuit rijdt. GROOTLICHTSIGNAAL fig. 73
Trek de hendel naar het stuurwiel (1e onvergrendelde stand),
ongeacht de stand van de draaiknop. Op het
instrumentenpaneel gaat het controlelampje 1branden.
PARKEERVERLICHTING
Draai met de sleutel in stand STOP of met uitgenomen
sleutel, de draaiknop van de linker hendel eerst in stand Oen
vervolgens in stand
6of 2.
Op het instrumentenpaneel gaat het controlelampje
3branden.
RICHTINGAANWIJZERS fig. 74
Zet de hendel in de vergrendelde stand:
❒omhoog (stand 1): inschakeling rechter richtingaanwijzer;
75
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0N0035mfig. 74
037-128 DUCATO LUM NL 7ed 6/22/10 2:39 PM Page 75

F0N0036mfig. 75

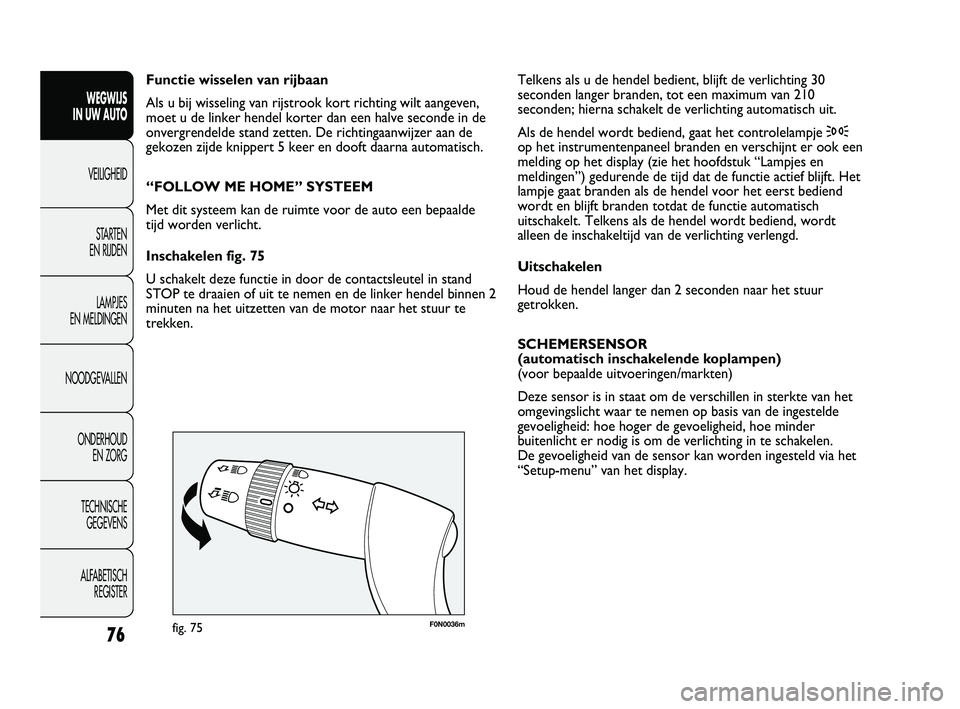

Telkens als u de hendel bedient, blijft de verlichting 30
seconden langer branden, tot een maximum van 210
seconden; hierna schakelt de verlichting automatisch uit.
Als de hendel wordt bediend, gaat het controlelampje 3
op het instrumentenpaneel branden en verschijnt er ook een
melding op het display (zie het hoofdstuk “Lampjes en
meldingen”) gedurende de tijd dat de functie actief blijft. Het
lampje gaat branden als de hendel voor het eerst bediend
wordt en blijft branden totdat de functie automatisch
uitschakelt. Telkens als de hendel wordt bediend, wordt
alleen de inschakeltijd van de verlichting verlengd.
Uitschakelen
Houd de hendel langer dan 2 seconden naar het stuur
getrokken.
SCHEMERSENSOR
(automatisch inschakelende koplampen)
(voor bepaalde uitvoeringen/markten)
Deze sensor is in staat om de verschillen in sterkte van het
omgevingslicht waar te nemen op basis van de ingestelde
gevoeligheid: hoe hoger de gevoeligheid, hoe minder
buitenlicht er nodig is om de verlichting in te schakelen.
De gevoeligheid van de sensor kan worden ingesteld via het
“Setup-menu” van het display. Functie wisselen van rijbaan
Als u bij wisseling van rijstrook kort richting wilt aangeven,
moet u de linker hendel korter dan een halve seconde in de
onvergrendelde stand zetten. De richtingaanwijzer aan de
gekozen zijde knippert 5 keer en dooft daarna automatisch.
“FOLLOW ME HOME” SYSTEEM
Met dit systeem kan de ruimte voor de auto een bepaalde
tijd worden verlicht.
Inschakelen fig. 75
U schakelt deze functie in door de contactsleutel in stand
STOP te draaien of uit te nemen en de linker hendel binnen 2
minuten na het uitzetten van de motor naar het stuur te
trekken.
76
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
037-128 DUCATO LUM NL 7ed 6/22/10 2:39 PM Page 76

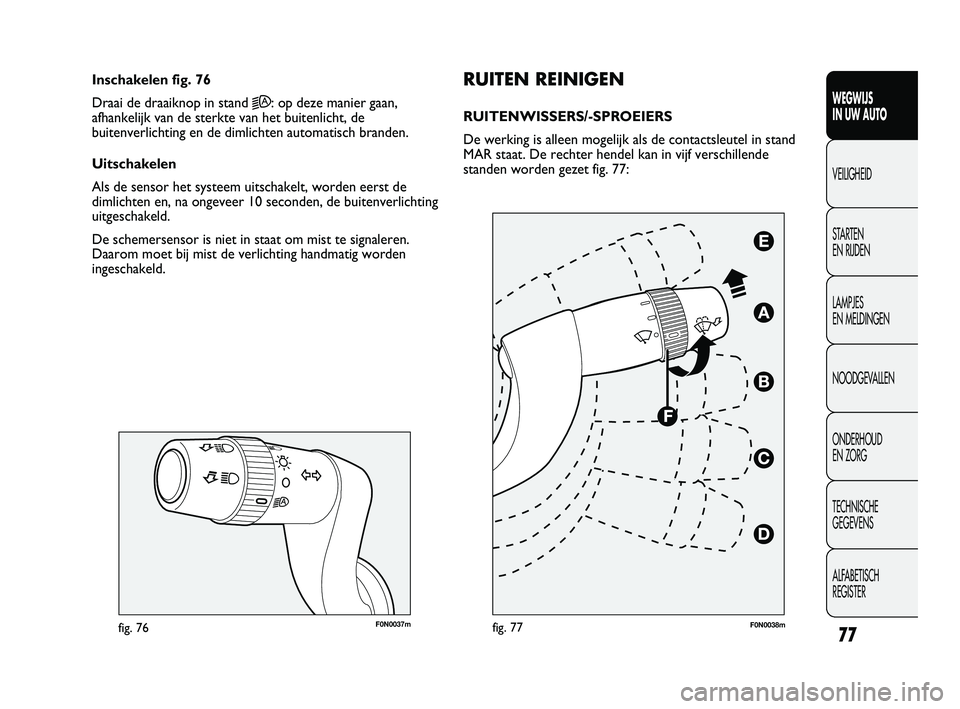

F0N0037mfig. 76
RUITEN REINIGEN
RUITENWISSERS/-SPROEIERS
De werking is alleen mogelijk als de contactsleutel in stand
MAR staat. De rechter hendel kan in vijf verschillende
standen worden gezet fig. 77: Inschakelen fig. 76
Draai de draaiknop in stand 2A: op deze manier gaan,
afhankelijk van de sterkte van het buitenlicht, de
buitenverlichting en de dimlichten automatisch branden.
Uitschakelen
Als de sensor het systeem uitschakelt, worden eerst de
dimlichten en, na ongeveer 10 seconden, de buitenverlichting
uitgeschakeld.
De schemersensor is niet in staat om mist te signaleren.
Daarom moet bij mist de verlichting handmatig worden
ingeschakeld.
77
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
fig. 77F0N0038m
037-128 DUCATO LUM NL 7ed 6/22/10 2:39 PM Page 77

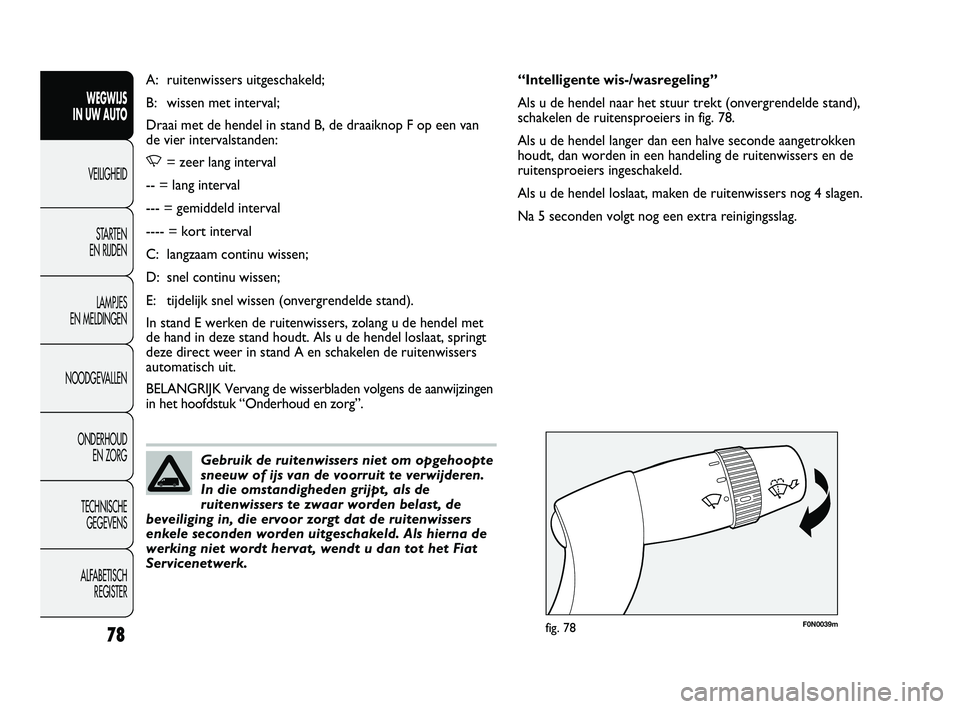

F0N0039mfig. 78
“Intelligente wis-/wasregeling”
Als u de hendel naar het stuur trekt (onvergrendelde stand),
schakelen de ruitensproeiers in fig. 78.
Als u de hendel langer dan een halve seconde aangetrokken
houdt, dan worden in een handeling de ruitenwissers en de
ruitensproeiers ingeschakeld.
Als u de hendel loslaat, maken de ruitenwissers nog 4 slagen.
Na 5 seconden volgt nog een extra reinigingsslag. A: ruitenwissers uitgeschakeld;
B: wissen met interval;
Draai met de hendel in stand B, de draaiknop F op een van
de vier intervalstanden:
,= zeer lang interval
-- = lang interval
--- = gemiddeld interval
---- = kort interval
C: langzaam continu wissen;
D: snel continu wissen;
E: tijdelijk snel wissen (onvergrendelde stand).
In stand E werken de ruitenwissers, zolang u de hendel met
de hand in deze stand houdt. Als u de hendel loslaat, springt
deze direct weer in stand A en schakelen de ruitenwissers
automatisch uit.
BELANGRIJK Vervang de wisserbladen volgens de aanwijzingen
in het hoofdstuk “Onderhoud en zorg”.
78
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Gebruik de ruitenwissers niet om opgehoopte
sneeuw of ijs van de voorruit te verwijderen.
In die omstandigheden grijpt, als de
ruitenwissers te zwaar worden belast, de
beveiliging in, die ervoor zorgt dat de ruitenwissers
enkele seconden worden uitgeschakeld. Als hierna de
werking niet wordt hervat, wendt u dan tot het Fiat
Servicenetwerk.
037-128 DUCATO LUM NL 7ed 6/22/10 2:39 PM Page 78

Uitschakelen fig. 77
Zet de hendel in stand B of draai de contactsleutel in stand
STOP. Als de motor daarna wordt gestart (sleutel in stand
MAR), schakelt de regensensor niet weer in, ook niet als de
hendel in stand B is blijven staan. Voor het inschakelen van de
regensensor moet de hendel in stand A of C worden gezet
en daarna in stand B of de knop voor het instellen van de
gevoeligheid worden gedraaid. Als de regensensor op deze
wijze opnieuw wordt ingeschakeld, maken de ruitenwissers
ten minste 1 slag, ook bij een droge ruit.
De regensensor is in staat om de volgende omstandigheden

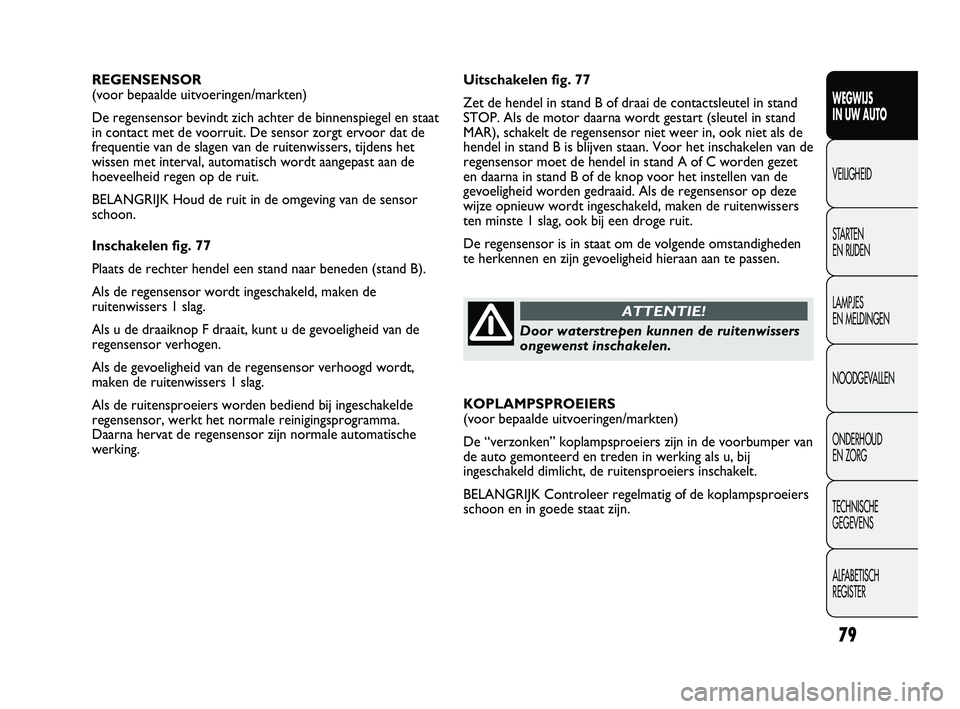

te herkennen en zijn gevoeligheid hieraan aan te passen. REGENSENSOR
(voor bepaalde uitvoeringen/markten)
De regensensor bevindt zich achter de binnenspiegel en staat
in contact met de voorruit. De sensor zorgt ervoor dat de
frequentie van de slagen van de ruitenwissers, tijdens het
wissen met interval, automatisch wordt aangepast aan de
hoeveelheid regen op de ruit.
BELANGRIJK Houd de ruit in de omgeving van de sensor
schoon.
Inschakelen fig. 77
Plaats de rechter hendel een stand naar beneden (stand B).
Als de regensensor wordt ingeschakeld, maken de
ruitenwissers 1 slag.
Als u de draaiknop F draait, kunt u de gevoeligheid van de
regensensor verhogen.
Als de gevoeligheid van de regensensor verhoogd wordt,
maken de ruitenwissers 1 slag.
Als de ruitensproeiers worden bediend bij ingeschakelde
regensensor, werkt het normale reinigingsprogramma.
Daarna hervat de regensensor zijn normale automatische
werking.
79
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
KOPLAMPSPROEIERS
(voor bepaalde uitvoeringen/markten)
De “verzonken” koplampsproeiers zijn in de voorbumper van
de auto gemonteerd en treden in werking als u, bij
ingeschakeld dimlicht, de ruitensproeiers inschakelt.
BELANGRIJK Controleer regelmatig of de koplampsproeiers
schoon en in goede staat zijn.
Door waterstrepen kunnen de ruitenwissers
ongewenst inschakelen.
ATTENTIE!
037-128 DUCATO LUM NL 7ed 6/22/10 2:39 PM Page 79
