FIAT DUCATO 2010 Instructieboek (in Dutch)

F0N0173mfig. 32F0N0174mfig. 33
Rugleuning verstellen fig. 33
Bedien de hendel A.
Hoogteverstelling fig. 33
Met de knop B of C kan respectievelijk de
voorzijde/achterzijde van de stoel worden verhoogd/verlaagd.
Stoel draaien
De stoel kan 180° gedraaid worden in de richting van de
stoel aan de andere zijde en ongeveer 35° naar het portier.
De stoel kan zowel in de rijrichting als 180° gedraaid
vergrendeld worden. DRAAIBARE STOEL MET VEILIGHEIDSGORDEL
(voor bepaalde uitvoeringen/markten)
Deze is voorzien van een driepunts-veiligheidsgordel fig. 32,
twee verstelbare armsteunen (zie voor de verstelling de
paragraaf “Stoelen met verstelbare armsteunen”) en een in
hoogte verstelbare hoofdsteun (zie voor de verstelling de
paragraaf “Hoofdsteunen”).
40
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Alle afstellingen mogen uitsluitend bij een
stilstaande auto worden uitgevoerd. Let er
tijdens het draaien van de stoel op dat de stoel niet
in aanraking komt met de handrem.
ATTENTIE!
037-128 DUCATO LUM NL 7ed 6/22/10 2:39 PM Page 40

41
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0N0175mfig. 34F0N0213mfig. 35
De stoel kan gedraaid worden met de hendel D-fig. 34 (op de
rechterzijde van de stoel).
Voordat u de stoel draait, moet de stoel naar voren zijn
geschoven en pas daarna in lengterichting worden versteld
fig. 31.
Zorg dat de stoel in de rijrichting
vergrendeld is voordat u de auto start.
ATTENTIE!
Stoelverwarming fig. 35
(voor bepaalde uitvoeringen/markten)
Druk met de sleutel in stand MAR, op de knop E om de
functie in of uit te schakelen.
037-128 DUCATO LUM NL 7ed 6/22/10 2:39 PM Page 41

F0N0237mfig. 37
LADE ONDER STOEL
(voor bepaalde uitvoeringen/markten)
Onder de bestuurdersstoel bevindt zich een lade A-fig. 37 die
eenvoudig uit de betreffende haken op de vloer kan worden
verwijderd.
42
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Plaats geen zware voorwerpen op het
tafeltje als de auto in beweging is, omdat
deze voorwerpen bij bruusk remmen of een botsing
de inzittenden kunnen raken en ernstig letsel
veroorzaken.
ATTENTIE!

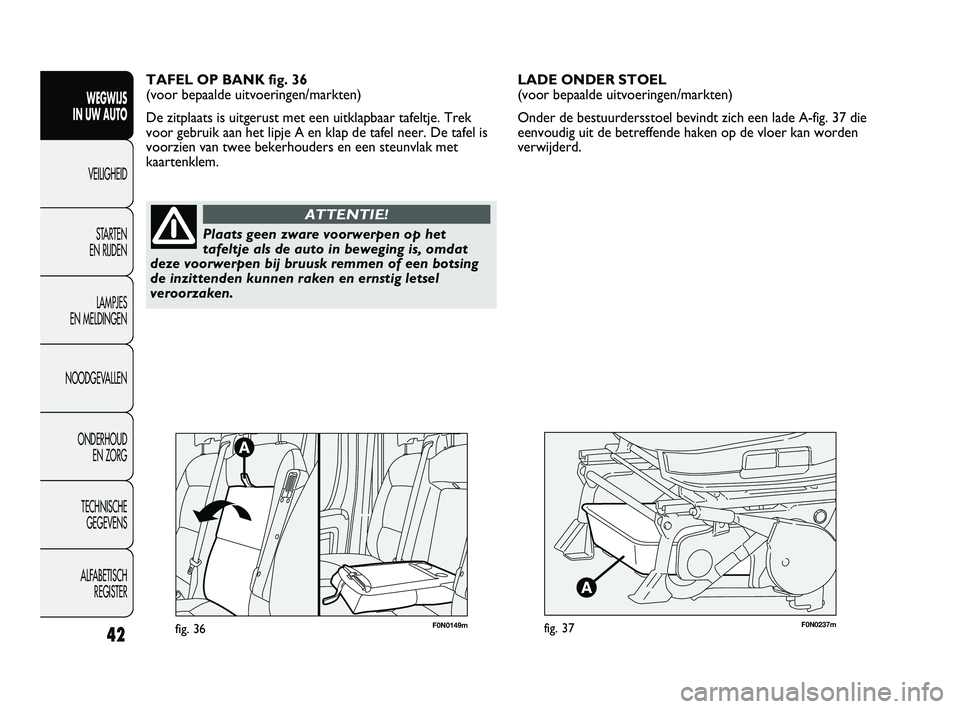

TAFEL OP BANK fig. 36
(voor bepaalde uitvoeringen/markten)
De zitplaats is uitgerust met een uitklapbaar tafeltje. Trek
voor gebruik aan het lipje A en klap de tafel neer. De tafel is
voorzien van twee bekerhouders en een steunvlak met
kaartenklem.
F0N0149mfig. 36
037-128 DUCATO LUM NL 7ed 6/22/10 2:39 PM Page 42

F0N0238mfig. 38

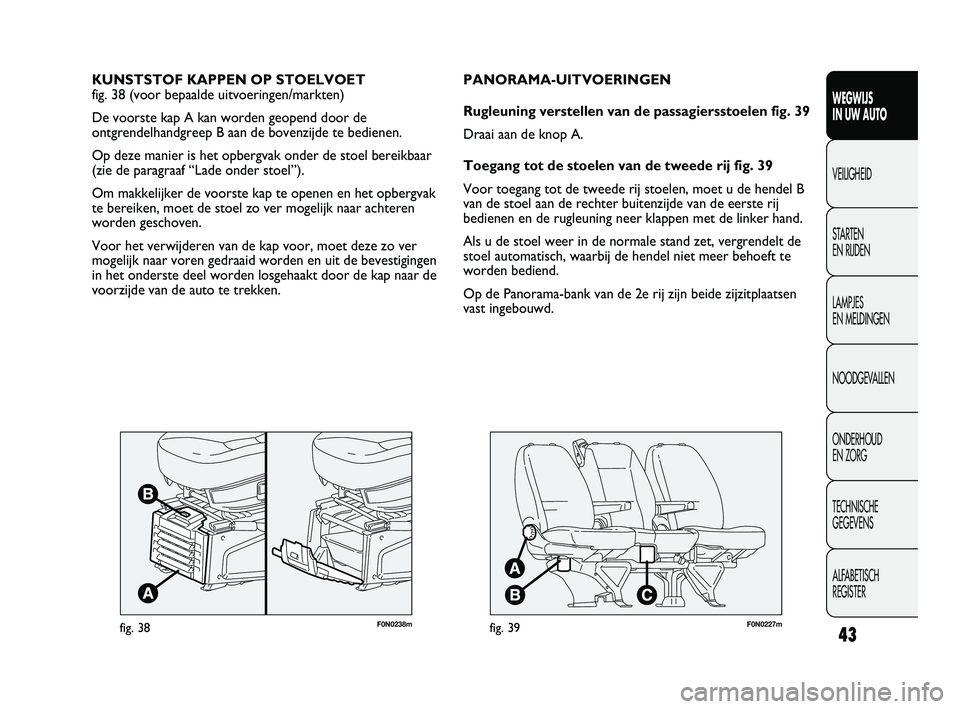

KUNSTSTOF KAPPEN OP STOELVOET
fig. 38 (voor bepaalde uitvoeringen/markten)
De voorste kap A kan worden geopend door de
ontgrendelhandgreep B aan de bovenzijde te bedienen.
Op deze manier is het opbergvak onder de stoel bereikbaar
(zie de paragraaf “Lade onder stoel”).
Om makkelijker de voorste kap te openen en het opbergvak
te bereiken, moet de stoel zo ver mogelijk naar achteren
worden geschoven.
Voor het verwijderen van de kap voor, moet deze zo ver
mogelijk naar voren gedraaid worden en uit de bevestigingen
in het onderste deel worden losgehaakt door de kap naar de
voorzijde van de auto te trekken.
43
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0N0227mfig. 39
PANORAMA-UITVOERINGEN
Rugleuning verstellen van de passagiersstoelen fig. 39
Draai aan de knop A.
Toegang tot de stoelen van de tweede rij fig. 39
Voor toegang tot de tweede rij stoelen, moet u de hendel B
van de stoel aan de rechter buitenzijde van de eerste rij
bedienen en de rugleuning neer klappen met de linker hand.
Als u de stoel weer in de normale stand zet, vergrendelt de
stoel automatisch, waarbij de hendel niet meer behoeft te
worden bediend.
Op de Panorama-bank van de 2e rij zijn beide zijzitplaatsen
vast ingebouwd.
037-128 DUCATO LUM NL 7ed 6/22/10 2:39 PM Page 43

F0N0229mfig. 41
Opgeklapte stand
Ga als volgt te werk:
– verwijder als de bank in de “easy entry”-stand staat, de
hoofdsteunen;
– plaats de hendel B-fig. 41 (onder de hendel A-fig. 40) met
de rechter hand omhoog;
– kantel de rugleuning 5° naar achteren;
– klap met de linker hand de rugleuning naar voren.
44
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0N0228mfig. 40

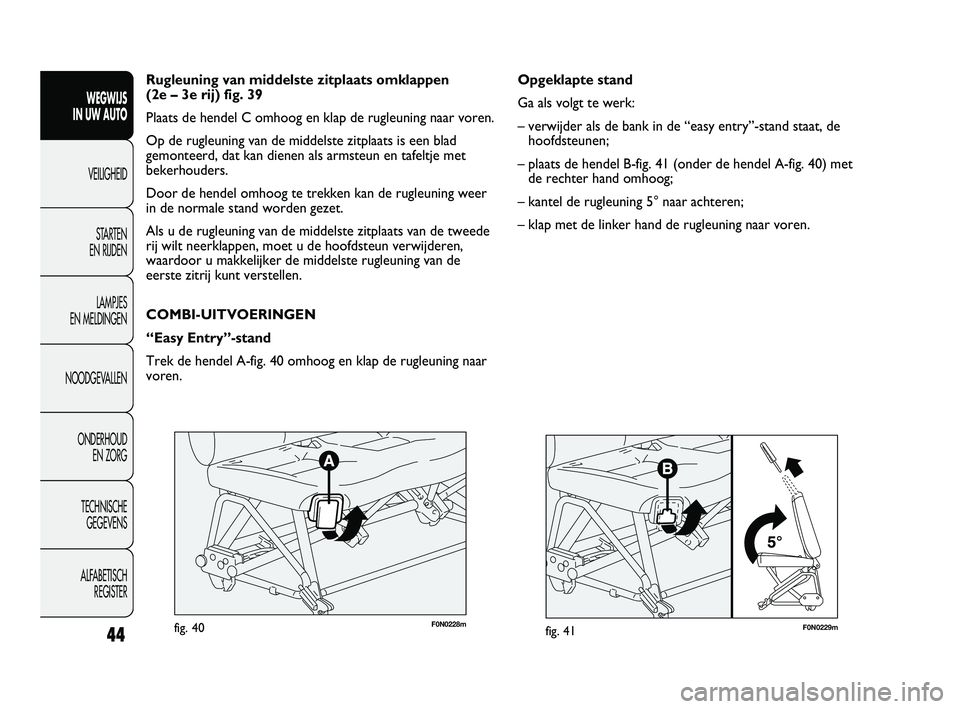

Rugleuning van middelste zitplaats omklappen
(2e – 3e rij) fig. 39
Plaats de hendel C omhoog en klap de rugleuning naar voren.
Op de rugleuning van de middelste zitplaats is een blad
gemonteerd, dat kan dienen als armsteun en tafeltje met
bekerhouders.
Door de hendel omhoog te trekken kan de rugleuning weer
in de normale stand worden gezet.
Als u de rugleuning van de middelste zitplaats van de tweede
rij wilt neerklappen, moet u de hoofdsteun verwijderen,
waardoor u makkelijker de middelste rugleuning van de
eerste zitrij kunt verstellen.
COMBI-UITVOERINGEN
“Easy Entry”-stand
Trek de hendel A-fig. 40 omhoog en klap de rugleuning naar
voren.
037-128 DUCATO LUM NL 7ed 6/22/10 2:39 PM Page 44

F0N0230mfig. 4245
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTERRijd niet met passagiers op de 3e rij als de
bank van de 2e rij is neergeklapt. Plaats
geen enkel voorwerp op de rugleuning van de
neergeklapte bank van de 2e rij: bij een ongeval of
bruusk remmen kunnen ze de inzittenden raken en
ernstig letsel veroorzaken. Zie voor meer
informatie de sticker die onder de bank is
aangebracht.
ATTENTIE!

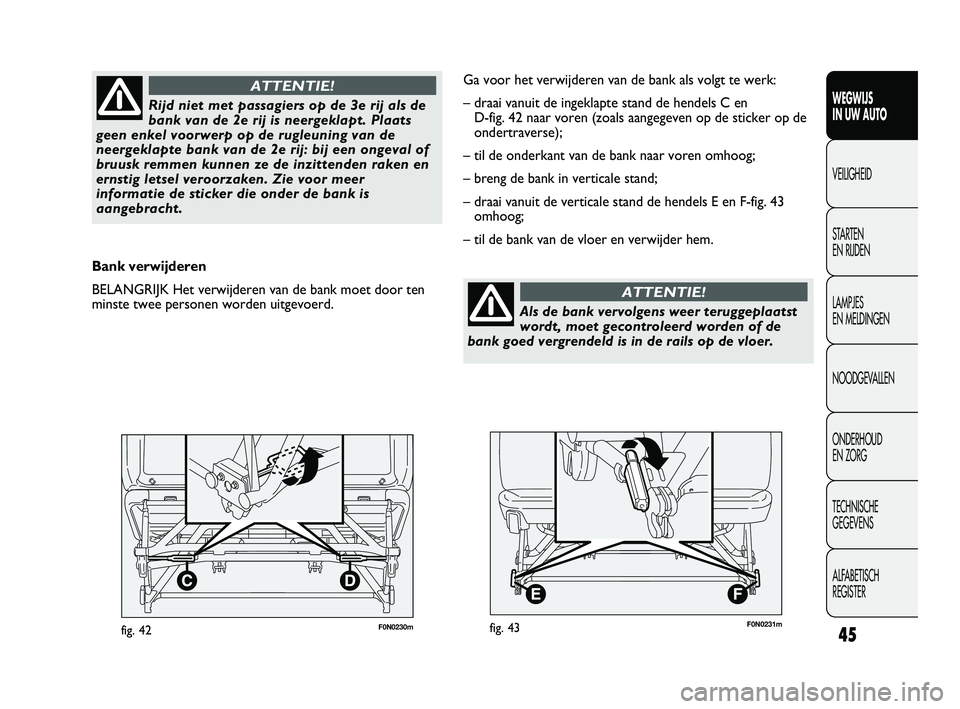

Bank verwijderen
BELANGRIJK Het verwijderen van de bank moet door ten
minste twee personen worden uitgevoerd.
F0N0231mfig. 43
Ga voor het verwijderen van de bank als volgt te werk:
– draai vanuit de ingeklapte stand de hendels C en
D-fig. 42 naar voren (zoals aangegeven op de sticker op de
ondertraverse);
– til de onderkant van de bank naar voren omhoog;
– breng de bank in verticale stand;
– draai vanuit de verticale stand de hendels E en F-fig. 43
omhoog;
– til de bank van de vloer en verwijder hem.
Als de bank vervolgens weer teruggeplaatst
wordt, moet gecontroleerd worden of de
bank goed vergrendeld is in de rails op de vloer.
ATTENTIE!
037-128 DUCATO LUM NL 7ed 6/22/10 2:39 PM Page 45

Voor een optimale bescherming moet de rugleuning zo zijn
ingesteld dat u rechtop zit en dat uw hoofd zich zo dicht
mogelijk bij de hoofdsteun bevindt.
46
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTERDe hoofdsteunen moeten zo worden
ingesteld dat ze het hoofd ondersteunen en
niet de nek. Alleen in deze positie bieden ze
bescherming.
ATTENTIE!
F0N0020mfig. 44

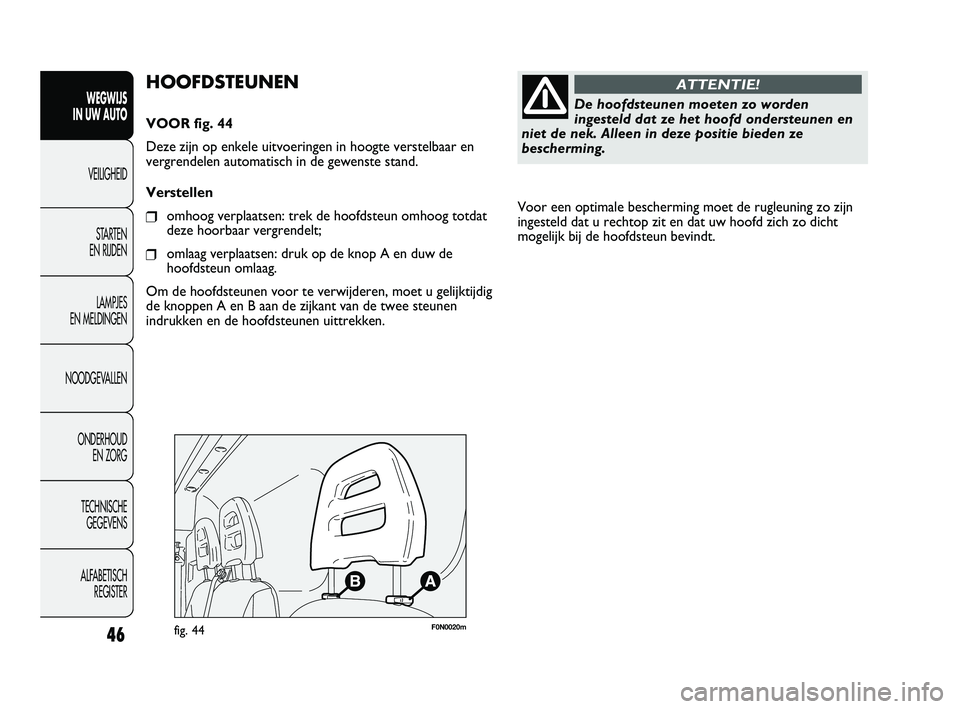

HOOFDSTEUNEN
VOOR fig. 44
Deze zijn op enkele uitvoeringen in hoogte verstelbaar en
vergrendelen automatisch in de gewenste stand.
Verstellen
❒omhoog verplaatsen: trek de hoofdsteun omhoog totdat
deze hoorbaar vergrendelt;
❒omlaag verplaatsen: druk op de knop A en duw de
hoofdsteun omlaag.
Om de hoofdsteunen voor te verwijderen, moet u gelijktijdig
de knoppen A en B aan de zijkant van de twee steunen
indrukken en de hoofdsteunen uittrekken.
037-128 DUCATO LUM NL 7ed 6/22/10 2:39 PM Page 46

F0N0321mfig. 45

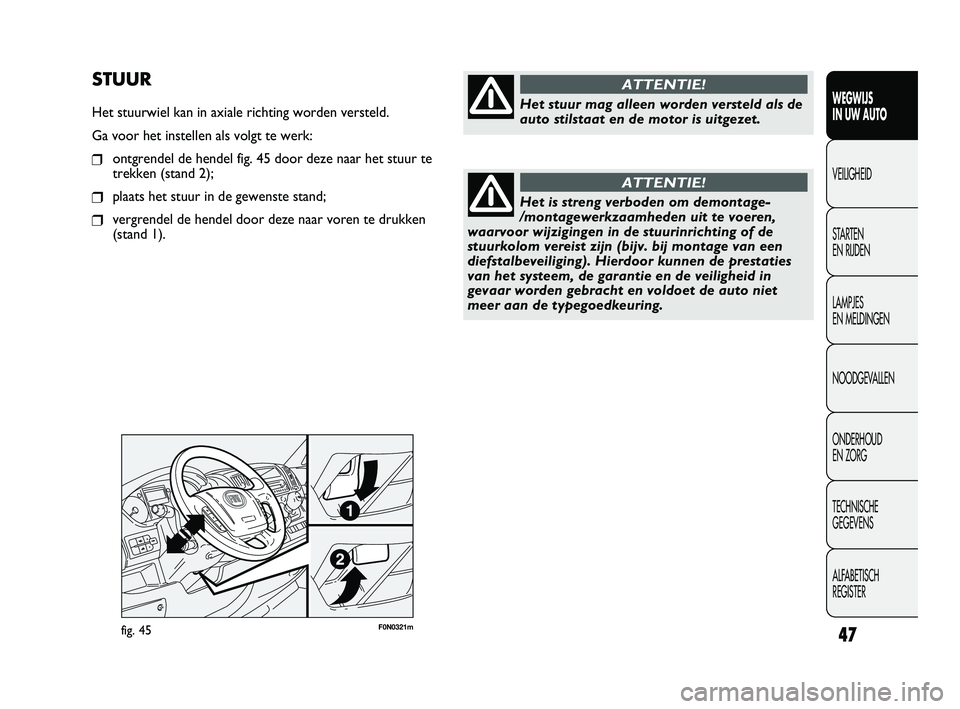

STUUR
Het stuurwiel kan in axiale richting worden versteld.
Ga voor het instellen als volgt te werk:
❒ontgrendel de hendel fig. 45 door deze naar het stuur te
trekken (stand 2);
❒plaats het stuur in de gewenste stand;
❒vergrendel de hendel door deze naar voren te drukken
(stand 1).
47
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTERHet stuur mag alleen worden versteld als de
auto stilstaat en de motor is uitgezet.
ATTENTIE!
Het is streng verboden om demontage-
/montagewerkzaamheden uit te voeren,
waarvoor wijzigingen in de stuurinrichting of de
stuurkolom vereist zijn (bijv. bij montage van een
diefstalbeveiliging). Hierdoor kunnen de prestaties
van het systeem, de garantie en de veiligheid in
gevaar worden gebracht en voldoet de auto niet
meer aan de typegoedkeuring.
ATTENTIE!
037-128 DUCATO LUM NL 7ed 6/22/10 2:39 PM Page 47

48
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0N0022mfig. 46F0N0024mfig. 47
Elektrisch verstelbare spiegels fig. 47
De elektrische verstelling is alleen mogelijk met de
contactsleutel in stand MAR.

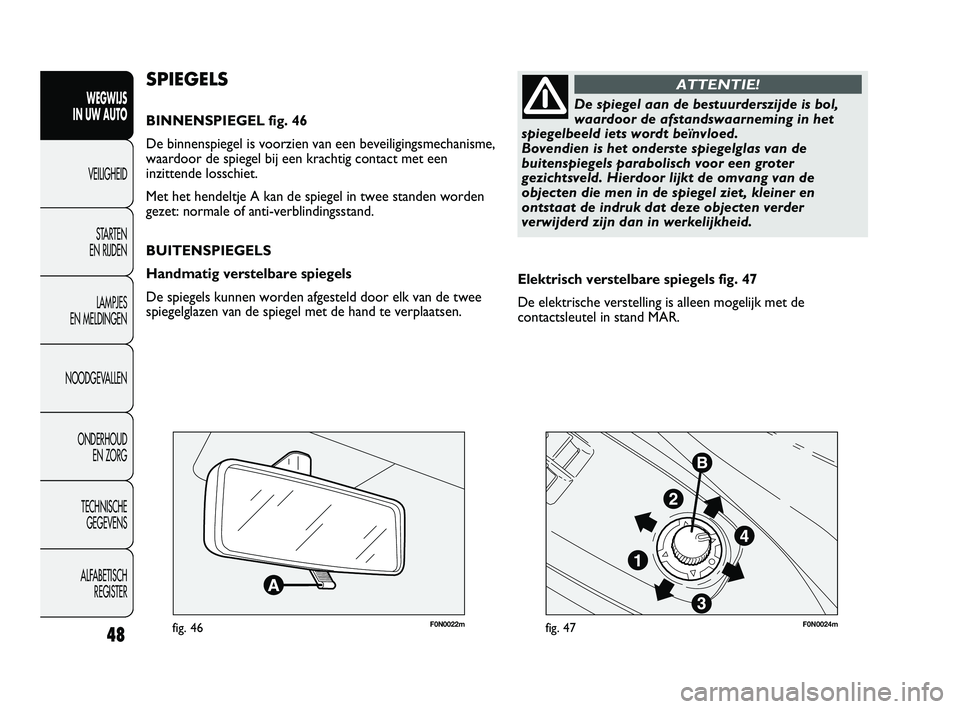

SPIEGELS
BINNENSPIEGEL fig. 46
De binnenspiegel is voorzien van een beveiligingsmechanisme,
waardoor de spiegel bij een krachtig contact met een
inzittende losschiet.
Met het hendeltje A kan de spiegel in twee standen worden
gezet: normale of anti-verblindingsstand.
BUITENSPIEGELS
Handmatig verstelbare spiegels
De spiegels kunnen worden afgesteld door elk van de twee
spiegelglazen van de spiegel met de hand te verplaatsen.
De spiegel aan de bestuurderszijde is bol,
waardoor de afstandswaarneming in het
spiegelbeeld iets wordt beïnvloed.
Bovendien is het onderste spiegelglas van de
buitenspiegels parabolisch voor een groter
gezichtsveld. Hierdoor lijkt de omvang van de
objecten die men in de spiegel ziet, kleiner en
ontstaat de indruk dat deze objecten verder
verwijderd zijn dan in werkelijkheid.
ATTENTIE!
037-128 DUCATO LUM NL 7ed 6/22/10 2:39 PM Page 48

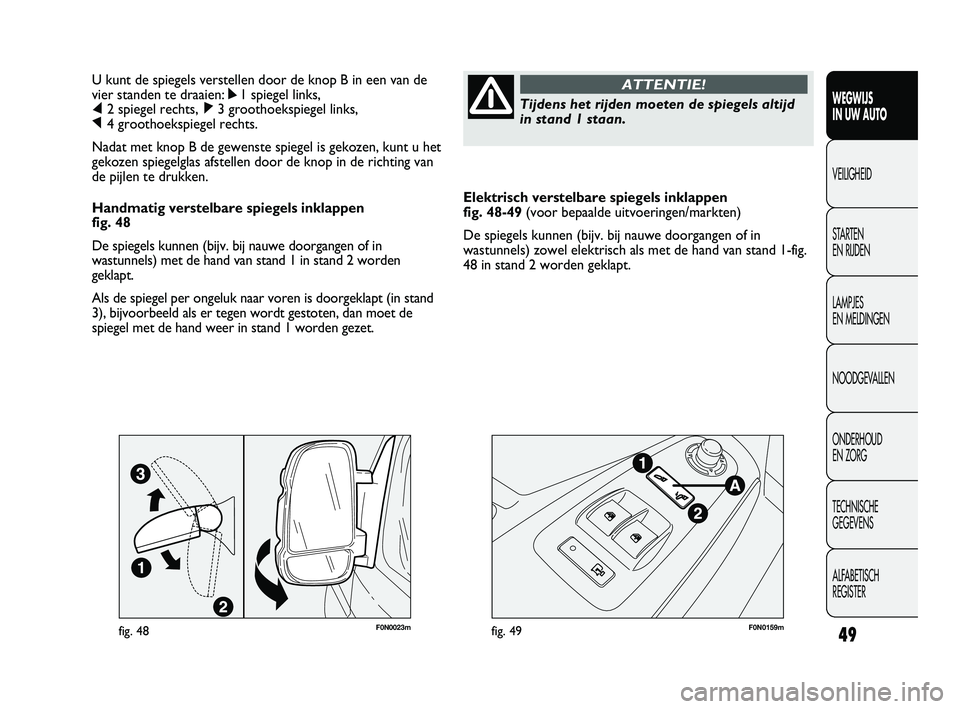

Elektrisch verstelbare spiegels inklappen
fig. 48-49 (voor bepaalde uitvoeringen/markten)
De spiegels kunnen (bijv. bij nauwe doorgangen of in
wastunnels) zowel elektrisch als met de hand van stand 1-fig.
48 in stand 2 worden geklapt. U kunt de spiegels verstellen door de knop B in een van de
vier standen te draaien: ÿ1 spiegel links,
⁄2 spiegel rechts, ¤3 groothoekspiegel links,
Ÿ4 groothoekspiegel rechts.
Nadat met knop B de gewenste spiegel is gekozen, kunt u het
gekozen spiegelglas afstellen door de knop in de richting van
de pijlen te drukken.
Handmatig verstelbare spiegels inklappen
fig. 48
De spiegels kunnen (bijv. bij nauwe doorgangen of in
wastunnels) met de hand van stand 1 in stand 2 worden
geklapt.
Als de spiegel per ongeluk naar voren is doorgeklapt (in stand
3), bijvoorbeeld als er tegen wordt gestoten, dan moet de
spiegel met de hand weer in stand 1 worden gezet.
49
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTERTijdens het rijden moeten de spiegels altijd
in stand 1 staan.
ATTENTIE!
F0N0023mfig. 48F0N0159mfig. 49
037-128 DUCATO LUM NL 7ed 6/22/10 2:39 PM Page 49
