FIAT DUCATO 2010 Instructieboek (in Dutch)

60
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
De luchttemperatuur in het interieur wordt altijd automatisch
geregeld op basis van de ingestelde temperatuur op het display
(behalve als het systeem is uitgeschakeld of in enkele
omstandigheden als de compressor is uitgeschakeld).
De volgende parameters en functies kunnen handmatig
worden ingesteld en gewijzigd: luchttemperatuur;
aanjagersnelheid (traploze regeling); luchtverdeling in zeven
standen; inschakelen van de compressor; snelle
ontwaseming/
ontdooiing; luchtrecirculatie; uitschakeling van het systeem;

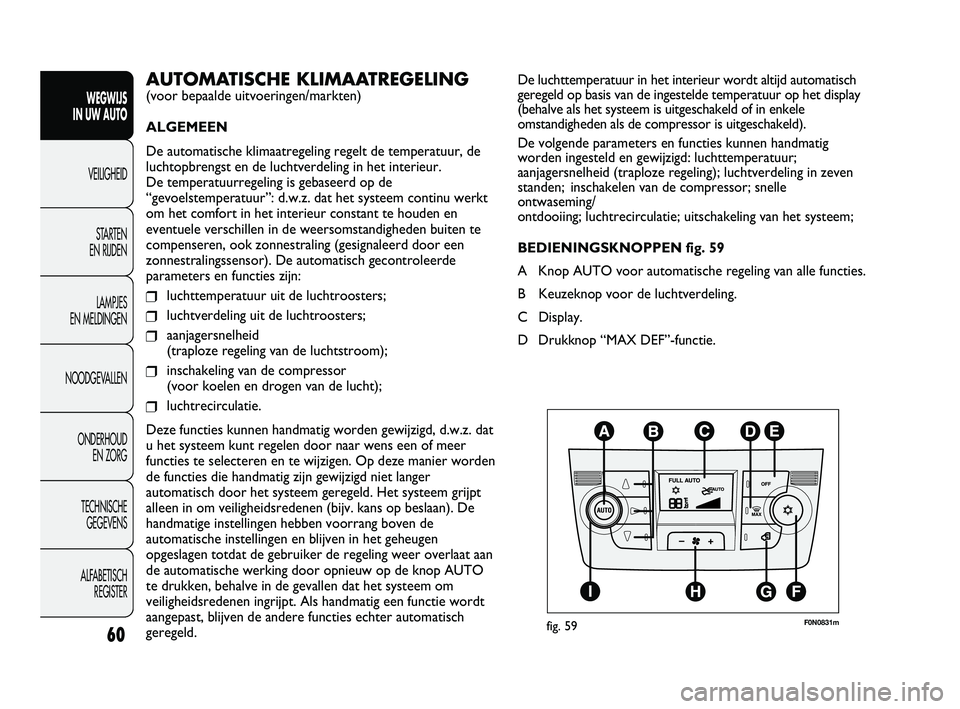

BEDIENINGSKNOPPEN fig. 59
A Knop AUTO voor automatische regeling van alle functies.
B Keuzeknop voor de luchtverdeling.
C Display.
D Drukknop “MAX DEF”-functie.AUTOMATISCHE KLIMAATREGELING(voor bepaalde uitvoeringen/markten)
ALGEMEEN
De automatische klimaatregeling regelt de temperatuur, de
luchtopbrengst en de luchtverdeling in het interieur.
De temperatuurregeling is gebaseerd op de
“gevoelstemperatuur”: d.w.z. dat het systeem continu werkt
om het comfort in het interieur constant te houden en
eventuele verschillen in de weersomstandigheden buiten te
compenseren, ook zonnestraling (gesignaleerd door een
zonnestralingssensor). De automatisch gecontroleerde
parameters en functies zijn:
❒luchttemperatuur uit de luchtroosters;
❒luchtverdeling uit de luchtroosters;
❒aanjagersnelheid
(traploze regeling van de luchtstroom);
❒inschakeling van de compressor
(voor koelen en drogen van de lucht);
❒luchtrecirculatie.
Deze functies kunnen handmatig worden gewijzigd, d.w.z. dat
u het systeem kunt regelen door naar wens een of meer
functies te selecteren en te wijzigen. Op deze manier worden
de functies die handmatig zijn gewijzigd niet langer
automatisch door het systeem geregeld. Het systeem grijpt
alleen in om veiligheidsredenen (bijv. kans op beslaan). De
handmatige instellingen hebben voorrang boven de
automatische instellingen en blijven in het geheugen
opgeslagen totdat de gebruiker de regeling weer overlaat aan
de automatische werking door opnieuw op de knop AUTO
te drukken, behalve in de gevallen dat het systeem om
veiligheidsredenen ingrijpt. Als handmatig een functie wordt
aangepast, blijven de andere functies echter automatisch
geregeld.
F0N0831mfig. 59
037-128 DUCATO LUM NL 7ed 6/22/10 2:39 PM Page 60

61
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
E Knop voor uitschakelen systeem.
F Knop voor in-/uitschakeling compressor.
G Drukknop voor luchtrecirculatie.
H Drukknoppen voor verlagen/verhogen aanjagersnelheid.
I Draaiknop voor verlagen/verhogen temperatuur.
GEBRUIK VAN DE KLIMAATREGELING
Het systeem kan op verschillende manieren worden
ingeschakeld, maar het is raadzaam te beginnen met het
indrukken van de knop AUTO en vervolgens de draaiknop te
draaien om op het display de gewenste temperatuur in te
stellen. Op deze wijze begint het systeem geheel automatisch
te werken, zodat zo snel mogelijk de ingestelde temperatuur
wordt bereikt. Het systeem regelt de temperatuur, de
luchthoeveelheid, de luchtverdeling in het interieur, de
recirculatiefunctie en het inschakelen van de
aircocompressor. Tijdens de volledig automatische werking
van het systeem, moeten alleen de volgende functies
eventueel handmatig worden ingeschakeld:
❒Òluchtrecirculatie, om de recirculatie altijd in- of
uitgeschakeld te houden;
❒Zvoor een snelle ontwaseming/ontdooiing van de ruiten
voor, de achterruit en de buitenspiegels.Tijdens de volledig automatische werking van het systeem
kunt u op ieder moment de ingestelde temperatuur, de
luchtverdeling en de aanjagersnelheid wijzigen m.b.v. de
desbetreffende knoppen: het systeem zal automatisch de
eigen instellingen wijzigen en aanpassen aan de nieuwe
instellingen. Als tijdens de volledig automatische werking
(FULL AUTO) de luchtverdeling en/of de luchtopbrengst
gewijzigd worden en/of de inschakeling van de compressor
en/of de recirculatie, dan verdwijnt het opschrift FULL.
Op deze manier worden de functies niet meer automatisch
maar handmatig geregeld, totdat opnieuw knop AUTO wordt
ingedrukt. Als een of meer functies handmatig zijn aangepast,
dan blijft de regeling van de luchttemperatuur automatisch
plaatsvinden, behalve als de compressor is uitgeschakeld: als
de compressor is uitgeschakeld, dan kan er geen lucht in het
interieur worden gevoerd waarvan de temperatuur lager is
dan de buitentemperatuur.
BEDIENINGSKNOPPEN
Draaiknop voor regeling
luchttemperatuur (I)
Als u de draaiknop rechts- of linksom draait,
wordt de gewenste interieurtemperatuur
verhoogd of verlaagd.
De ingestelde temperatuur wordt op het display
weergegeven.
Als u de knop helemaal naar rechts of helemaal naar links
draait, tot aan de uiterste waarden HI of LO, wordt
respectievelijk de functie van de maximale verwarming of de
maximale koeling ingeschakeld:
❒Functie HI (maximale verwarming):
wordt ingeschakeld als de draaiknop van de temperatuur naar
rechts wordt gedraaid, voorbij de maximale waarde (32 °C).
037-128 DUCATO LUM NL 7ed 6/22/10 2:39 PM Page 61

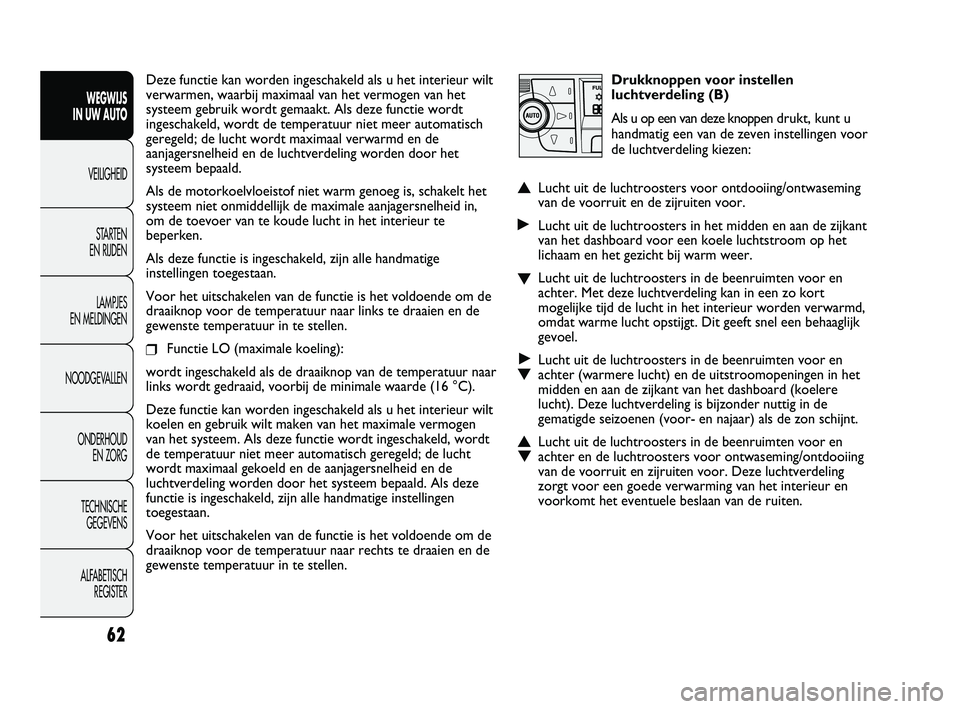

Drukknoppen voor instellen
luchtverdeling (B)
Als u op een van deze knoppen drukt, kunt u
handmatig een van de zeven instellingen voor
de luchtverdeling kiezen:
▲Lucht uit de luchtroosters voor ontdooiing/ontwaseming
van de voorruit en de zijruiten voor.
˙Lucht uit de luchtroosters in het midden en aan de zijkant
van het dashboard voor een koele luchtstroom op het
lichaam en het gezicht bij warm weer.
▼Lucht uit de luchtroosters in de beenruimten voor en
achter. Met deze luchtverdeling kan in een zo kort
mogelijke tijd de lucht in het interieur worden verwarmd,
omdat warme lucht opstijgt. Dit geeft snel een behaaglijk
gevoel.
˙
▼Lucht uit de luchtroosters in de beenruimten voor en
achter (warmere lucht) en de uitstroomopeningen in het
midden en aan de zijkant van het dashboard (koelere
lucht). Deze luchtverdeling is bijzonder nuttig in de
gematigde seizoenen (voor- en najaar) als de zon schijnt.
▲
▼Lucht uit de luchtroosters in de beenruimten voor en
achter en de luchtroosters voor ontwaseming/ontdooiing
van de voorruit en zijruiten voor. Deze luchtverdeling
zorgt voor een goede verwarming van het interieur en
voorkomt het eventuele beslaan van de ruiten.
Deze functie kan worden ingeschakeld als u het interieur wilt
verwarmen, waarbij maximaal van het vermogen van het
systeem gebruik wordt gemaakt. Als deze functie wordt
ingeschakeld, wordt de temperatuur niet meer automatisch
geregeld; de lucht wordt maximaal verwarmd en de
aanjagersnelheid en de luchtverdeling worden door het
systeem bepaald.
Als de motorkoelvloeistof niet warm genoeg is, schakelt het
systeem niet onmiddellijk de maximale aanjagersnelheid in,
om de toevoer van te koude lucht in het interieur te
beperken.
Als deze functie is ingeschakeld, zijn alle handmatige
instellingen toegestaan.
Voor het uitschakelen van de functie is het voldoende om de
draaiknop voor de temperatuur naar links te draaien en de
gewenste temperatuur in te stellen.
❒Functie LO (maximale koeling):
wordt ingeschakeld als de draaiknop van de temperatuur naar
links wordt gedraaid, voorbij de minimale waarde (16 °C).
Deze functie kan worden ingeschakeld als u het interieur wilt
koelen en gebruik wilt maken van het maximale vermogen
van het systeem. Als deze functie wordt ingeschakeld, wordt
de temperatuur niet meer automatisch geregeld; de lucht
wordt maximaal gekoeld en de aanjagersnelheid en de
luchtverdeling worden door het systeem bepaald. Als deze
functie is ingeschakeld, zijn alle handmatige instellingen
toegestaan.
Voor het uitschakelen van de functie is het voldoende om de
draaiknop voor de temperatuur naar rechts te draaien en de
gewenste temperatuur in te stellen.
62
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
037-128 DUCATO LUM NL 7ed 6/22/10 2:39 PM Page 62

63
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

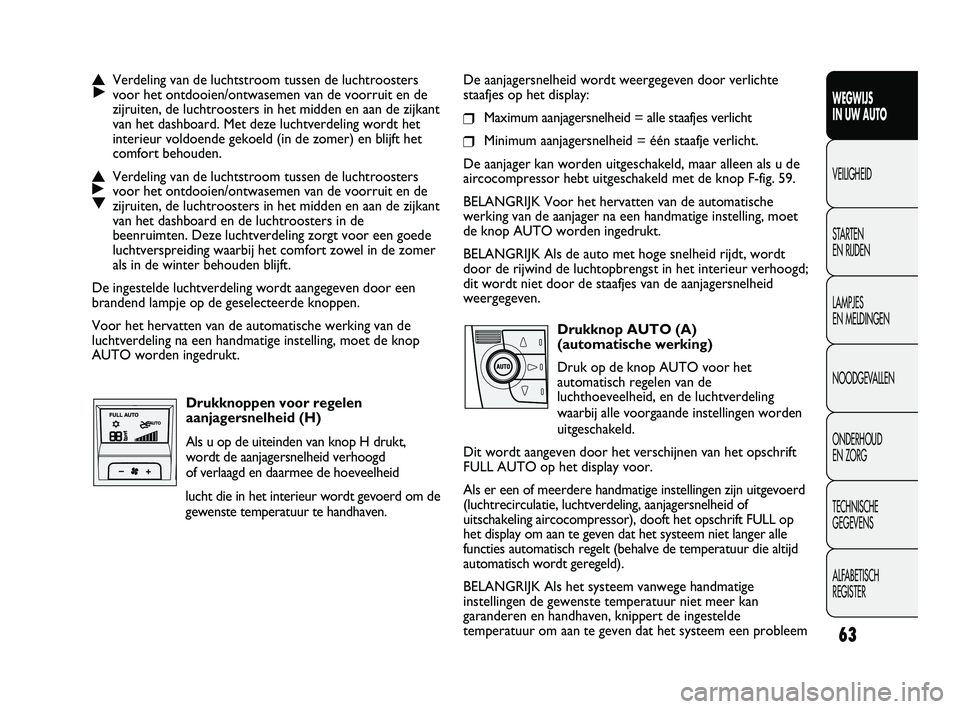

De aanjagersnelheid wordt weergegeven door verlichte
staafjes op het display:
❒Maximum aanjagersnelheid = alle staafjes verlicht
❒Minimum aanjagersnelheid = één staafje verlicht.
De aanjager kan worden uitgeschakeld, maar alleen als u de
aircocompressor hebt uitgeschakeld met de knop F-fig. 59.
BELANGRIJK Voor het hervatten van de automatische
werking van de aanjager na een handmatige instelling, moet
de knop AUTO worden ingedrukt.
BELANGRIJK Als de auto met hoge snelheid rijdt, wordt
door de rijwind de luchtopbrengst in het interieur verhoogd;
dit wordt niet door de staafjes van de aanjagersnelheid
weergegeven.
Drukknop AUTO (A)
(automatische werking)
Druk op de knop AUTO voor het
automatisch regelen van de
luchthoeveelheid, en de luchtverdeling
waarbij alle voorgaande instellingen worden
uitgeschakeld.
Dit wordt aangeven door het verschijnen van het opschrift
FULL AUTO op het display voor.
Als er een of meerdere handmatige instellingen zijn uitgevoerd
(luchtrecirculatie, luchtverdeling, aanjagersnelheid of
uitschakeling aircocompressor), dooft het opschrift FULL op
het display om aan te geven dat het systeem niet langer alle
functies automatisch regelt (behalve de temperatuur die altijd
automatisch wordt geregeld).
BELANGRIJK Als het systeem vanwege handmatige
instellingen de gewenste temperatuur niet meer kan
garanderen en handhaven, knippert de ingestelde
temperatuur om aan te geven dat het systeem een probleem
▲
˙Verdeling van de luchtstroom tussen de luchtroosters
voor het ontdooien/ontwasemen van de voorruit en de
zijruiten, de luchtroosters in het midden en aan de zijkant
van het dashboard. Met deze luchtverdeling wordt het
interieur voldoende gekoeld (in de zomer) en blijft het
comfort behouden.
▲
˙
▼Verdeling van de luchtstroom tussen de luchtroosters
voor het ontdooien/ontwasemen van de voorruit en de
zijruiten, de luchtroosters in het midden en aan de zijkant
van het dashboard en de luchtroosters in de
beenruimten. Deze luchtverdeling zorgt voor een goede
luchtverspreiding waarbij het comfort zowel in de zomer
als in de winter behouden blijft.
De ingestelde luchtverdeling wordt aangegeven door een
brandend lampje op de geselecteerde knoppen.
Voor het hervatten van de automatische werking van de
luchtverdeling na een handmatige instelling, moet de knop
AUTO worden ingedrukt.
Drukknoppen voor regelen
aanjagersnelheid (H)
Als u op de uiteinden van knop H drukt,
wordt de aanjagersnelheid verhoogd
of verlaagd en daarmee de hoeveelheid
lucht die in het interieur wordt gevoerd om de
gewenste temperatuur te handhaven.
037-128 DUCATO LUM NL 7ed 6/22/10 2:39 PM Page 63

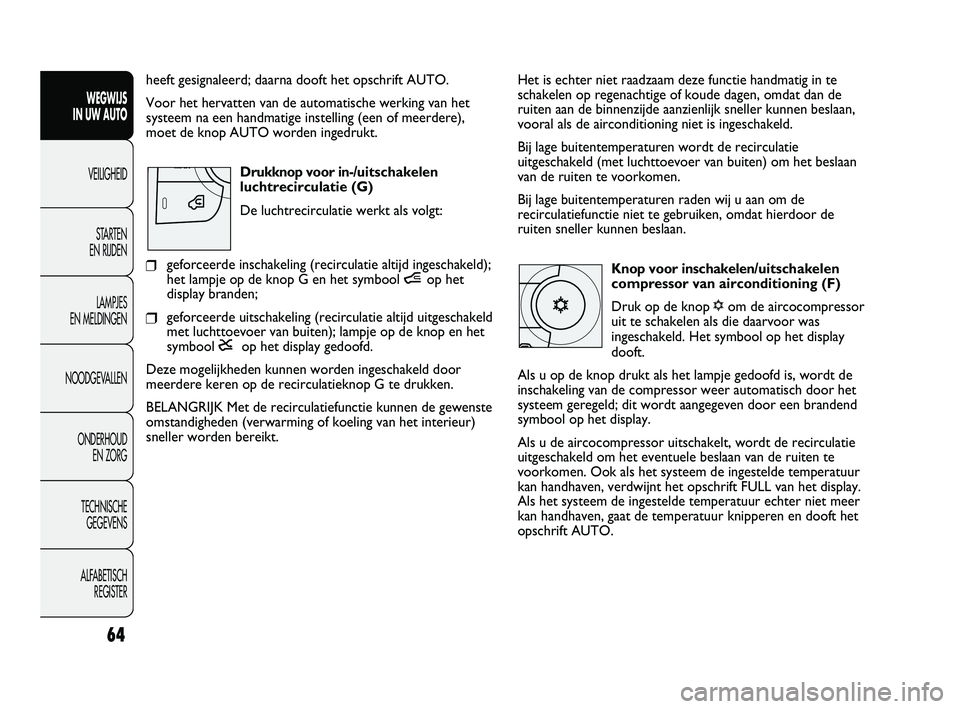

Het is echter niet raadzaam deze functie handmatig in te
schakelen op regenachtige of koude dagen, omdat dan de
ruiten aan de binnenzijde aanzienlijk sneller kunnen beslaan,
vooral als de airconditioning niet is ingeschakeld.
Bij lage buitentemperaturen wordt de recirculatie
uitgeschakeld (met luchttoevoer van buiten) om het beslaan
van de ruiten te voorkomen.
Bij lage buitentemperaturen raden wij u aan om de
recirculatiefunctie niet te gebruiken, omdat hierdoor de
ruiten sneller kunnen beslaan.
Knop voor inschakelen/uitschakelen
compressor van airconditioning (F)
Druk op de knop √om de aircocompressor
uit te schakelen als die daarvoor was
ingeschakeld. Het symbool op het display
dooft.
Als u op de knop drukt als het lampje gedoofd is, wordt de
inschakeling van de compressor weer automatisch door het
systeem geregeld; dit wordt aangegeven door een brandend
symbool op het display.
Als u de aircocompressor uitschakelt, wordt de recirculatie
uitgeschakeld om het eventuele beslaan van de ruiten te
voorkomen. Ook als het systeem de ingestelde temperatuur
kan handhaven, verdwijnt het opschrift FULL van het display.
Als het systeem de ingestelde temperatuur echter niet meer
kan handhaven, gaat de temperatuur knipperen en dooft het
opschrift AUTO.heeft gesignaleerd; daarna dooft het opschrift AUTO.
Voor het hervatten van de automatische werking van het
systeem na een handmatige instelling (een of meerdere),
moet de knop AUTO worden ingedrukt.
Drukknop voor in-/uitschakelen
luchtrecirculatie (G)
De luchtrecirculatie werkt als volgt:
❒ geforceerde inschakeling (recirculatie altijd ingeschakeld);
het lampje op de knop G en het symbool íop het
display branden;
❒geforceerde uitschakeling (recirculatie altijd uitgeschakeld
met luchttoevoer van buiten); lampje op de knop en het
symbool êop het display gedoofd.
Deze mogelijkheden kunnen worden ingeschakeld door
meerdere keren op de recirculatieknop G te drukken.
BELANGRIJK Met de recirculatiefunctie kunnen de gewenste
omstandigheden (verwarming of koeling van het interieur)
sneller worden bereikt.
64
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
037-128 DUCATO LUM NL 7ed 6/22/10 2:39 PM Page 64

65
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

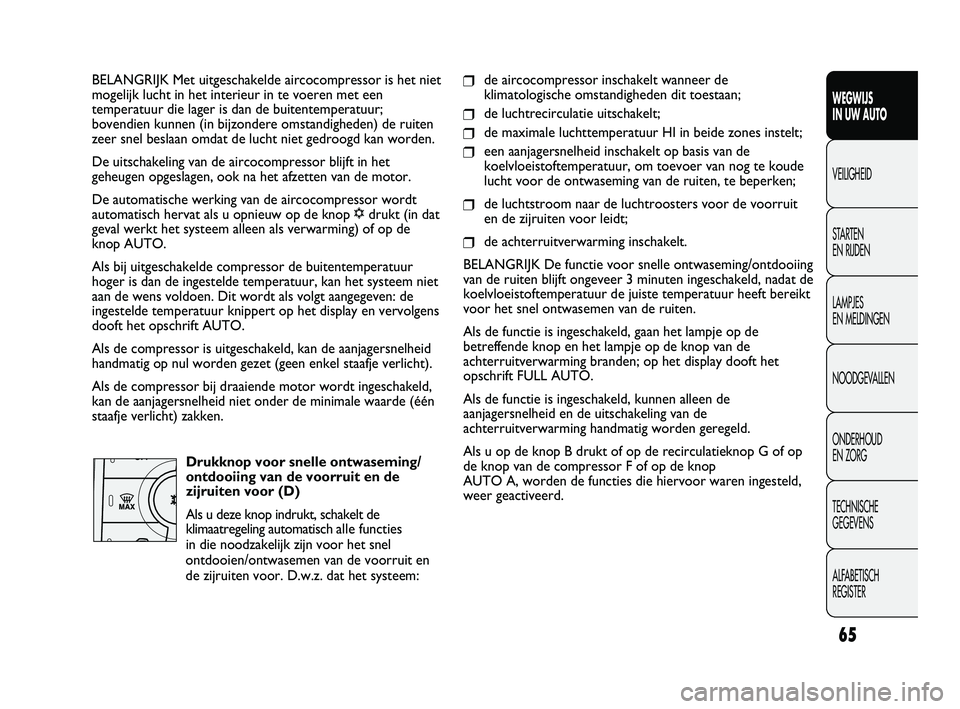

BELANGRIJK Met uitgeschakelde aircocompressor is het niet
mogelijk lucht in het interieur in te voeren met een
temperatuur die lager is dan de buitentemperatuur;
bovendien kunnen (in bijzondere omstandigheden) de ruiten
zeer snel beslaan omdat de lucht niet gedroogd kan worden.
De uitschakeling van de aircocompressor blijft in het
geheugen opgeslagen, ook na het afzetten van de motor.
De automatische werking van de aircocompressor wordt
automatisch hervat als u opnieuw op de knop √drukt (in dat
geval werkt het systeem alleen als verwarming) of op de
knop AUTO.
Als bij uitgeschakelde compressor de buitentemperatuur
hoger is dan de ingestelde temperatuur, kan het systeem niet
aan de wens voldoen. Dit wordt als volgt aangegeven: de
ingestelde temperatuur knippert op het display en vervolgens
dooft het opschrift AUTO.
Als de compressor is uitgeschakeld, kan de aanjagersnelheid
handmatig op nul worden gezet (geen enkel staafje verlicht).
Als de compressor bij draaiende motor wordt ingeschakeld,
kan de aanjagersnelheid niet onder de minimale waarde (één
staafje verlicht) zakken.
Drukknop voor snelle ontwaseming/
ontdooiing van de voorruit en de
zijruiten voor (D)
Als u deze knop indrukt, schakelt de
klimaatregeling automatisch alle functies
in die noodzakelijk zijn voor het snel
ontdooien/ontwasemen van de voorruit en
de zijruiten voor. D.w.z. dat het systeem:❒de aircocompressor inschakelt wanneer de
klimatologische omstandigheden dit toestaan;
❒de luchtrecirculatie uitschakelt;
❒de maximale luchttemperatuur HI in beide zones instelt;
❒een aanjagersnelheid inschakelt op basis van de
koelvloeistoftemperatuur, om toevoer van nog te koude
lucht voor de ontwaseming van de ruiten, te beperken;
❒de luchtstroom naar de luchtroosters voor de voorruit
en de zijruiten voor leidt;
❒de achterruitverwarming inschakelt.
BELANGRIJK De functie voor snelle ontwaseming/ontdooiing
van de ruiten blijft ongeveer 3 minuten ingeschakeld, nadat de
koelvloeistoftemperatuur de juiste temperatuur heeft bereikt
voor het snel ontwasemen van de ruiten.
Als de functie is ingeschakeld, gaan het lampje op de
betreffende knop en het lampje op de knop van de
achterruitverwarming branden; op het display dooft het
opschrift FULL AUTO.
Als de functie is ingeschakeld, kunnen alleen de
aanjagersnelheid en de uitschakeling van de
achterruitverwarming handmatig worden geregeld.
Als u op de knop B drukt of op de recirculatieknop G of op
de knop van de compressor F of op de knop
AUTO A, worden de functies die hiervoor waren ingesteld,
weer geactiveerd.
037-128 DUCATO LUM NL 7ed 6/22/10 2:39 PM Page 65

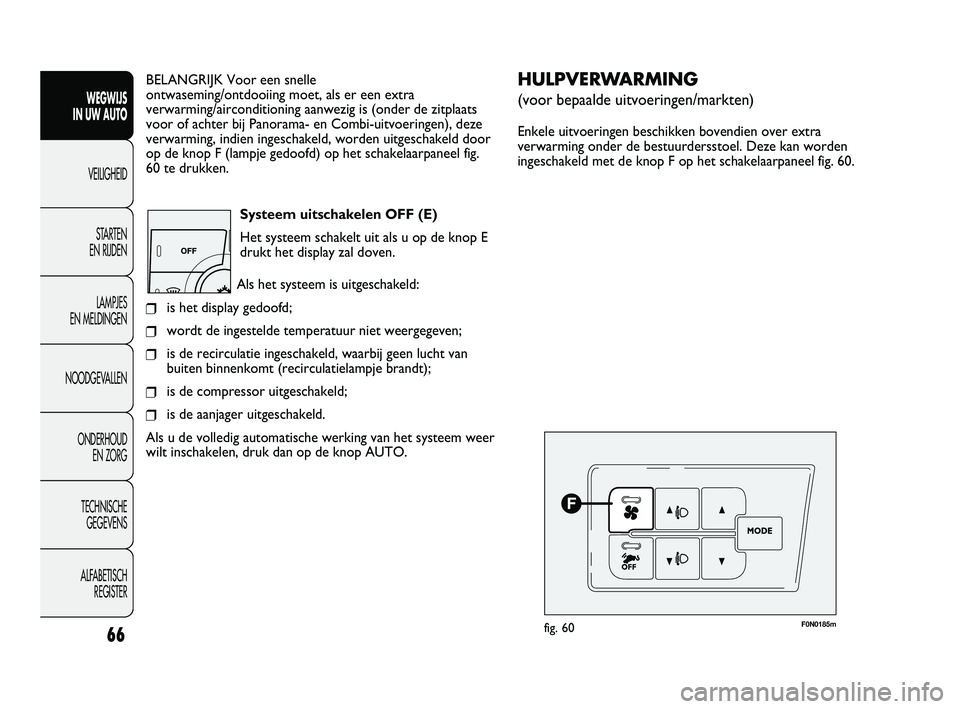

BELANGRIJK Voor een snelle
ontwaseming/ontdooiing moet, als er een extra
verwarming/airconditioning aanwezig is (onder de zitplaats
voor of achter bij Panorama- en Combi-uitvoeringen), deze
verwarming, indien ingeschakeld, worden uitgeschakeld door
op de knop F (lampje gedoofd) op het schakelaarpaneel fig.
60 te drukken.
Systeem uitschakelen OFF (E)
Het systeem schakelt uit als u op de knop E
drukt het display zal doven.
Als het systeem is uitgeschakeld:
❒is het display gedoofd;
❒wordt de ingestelde temperatuur niet weergegeven;
❒is de recirculatie ingeschakeld, waarbij geen lucht van
buiten binnenkomt (recirculatielampje brandt);
❒is de compressor uitgeschakeld;
❒is de aanjager uitgeschakeld.
Als u de volledig automatische werking van het systeem weer
wilt inschakelen, druk dan op de knop AUTO.
66
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0N0185mfig. 60
HULPVERWARMING
(voor bepaalde uitvoeringen/markten)
Enkele uitvoeringen beschikken bovendien over extra
verwarming onder de bestuurdersstoel. Deze kan worden
ingeschakeld met de knop F op het schakelaarpaneel fig. 60.
037-128 DUCATO LUM NL 7ed 6/22/10 2:39 PM Page 66

67
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

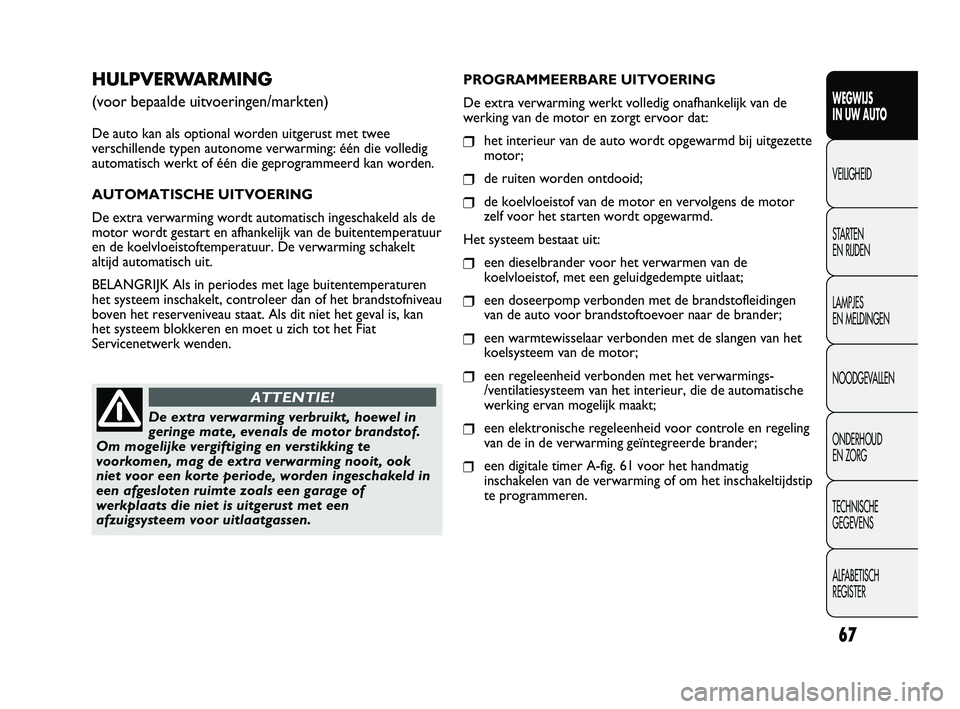

HULPVERWARMING
(voor bepaalde uitvoeringen/markten)
De auto kan als optional worden uitgerust met twee
verschillende typen autonome verwarming: één die volledig
automatisch werkt of één die geprogrammeerd kan worden.
AUTOMATISCHE UITVOERING
De extra verwarming wordt automatisch ingeschakeld als de
motor wordt gestart en afhankelijk van de buitentemperatuur
en de koelvloeistoftemperatuur. De verwarming schakelt
altijd automatisch uit.
BELANGRIJK Als in periodes met lage buitentemperaturen
het systeem inschakelt, controleer dan of het brandstofniveau
boven het reserveniveau staat. Als dit niet het geval is, kan
het systeem blokkeren en moet u zich tot het Fiat
Servicenetwerk wenden.
De extra verwarming verbruikt, hoewel in
geringe mate, evenals de motor brandstof.
Om mogelijke vergiftiging en verstikking te
voorkomen, mag de extra verwarming nooit, ook
niet voor een korte periode, worden ingeschakeld in
een afgesloten ruimte zoals een garage of
werkplaats die niet is uitgerust met een
afzuigsysteem voor uitlaatgassen.
ATTENTIE!
PROGRAMMEERBARE UITVOERING
De extra verwarming werkt volledig onafhankelijk van de
werking van de motor en zorgt ervoor dat:
❒het interieur van de auto wordt opgewarmd bij uitgezette
motor;
❒de ruiten worden ontdooid;
❒de koelvloeistof van de motor en vervolgens de motor
zelf voor het starten wordt opgewarmd.
Het systeem bestaat uit:
❒een dieselbrander voor het verwarmen van de
koelvloeistof, met een geluidgedempte uitlaat;
❒een doseerpomp verbonden met de brandstofleidingen
van de auto voor brandstoftoevoer naar de brander;
❒een warmtewisselaar verbonden met de slangen van het
koelsysteem van de motor;
❒een regeleenheid verbonden met het verwarmings-
/ventilatiesysteem van het interieur, die de automatische
werking ervan mogelijk maakt;
❒een elektronische regeleenheid voor controle en regeling
van de in de verwarming geïntegreerde brander;
❒een digitale timer A-fig. 61 voor het handmatig
inschakelen van de verwarming of om het inschakeltijdstip
te programmeren.
037-128 DUCATO LUM NL 7ed 6/22/10 2:39 PM Page 67

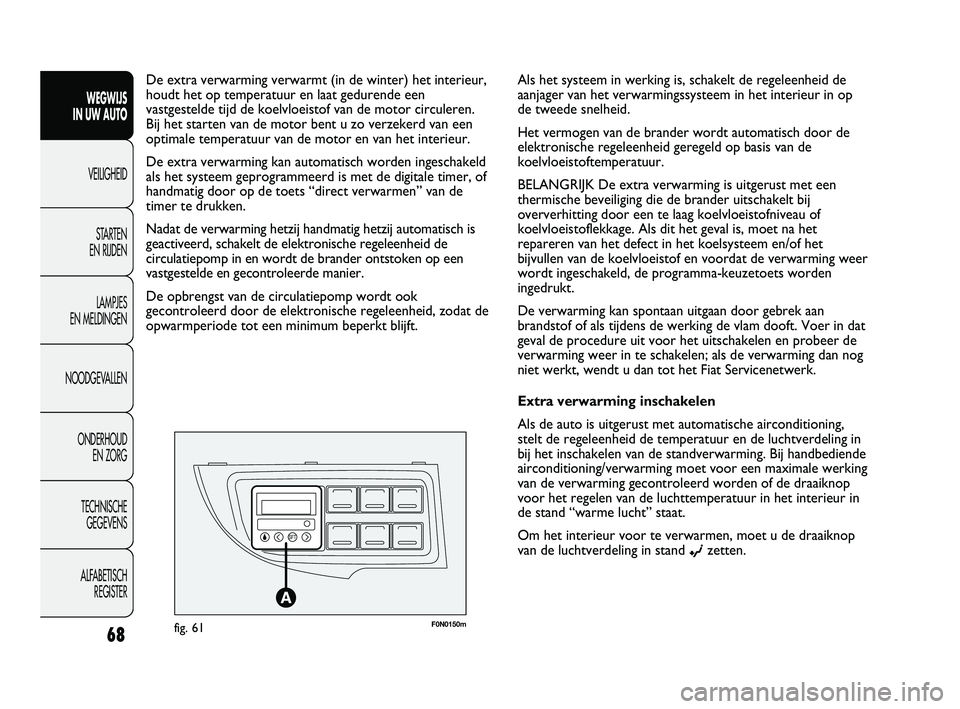

F0N0150mfig. 61
De extra verwarming verwarmt (in de winter) het interieur,
houdt het op temperatuur en laat gedurende een
vastgestelde tijd de koelvloeistof van de motor circuleren.
Bij het starten van de motor bent u zo verzekerd van een
optimale temperatuur van de motor en van het interieur.
De extra verwarming kan automatisch worden ingeschakeld
als het systeem geprogrammeerd is met de digitale timer, of
handmatig door op de toets “direct verwarmen” van de
timer te drukken.
Nadat de verwarming hetzij handmatig hetzij automatisch is
geactiveerd, schakelt de elektronische regeleenheid de
circulatiepomp in en wordt de brander ontstoken op een
vastgestelde en gecontroleerde manier.
De opbrengst van de circulatiepomp wordt ook
gecontroleerd door de elektronische regeleenheid, zodat de
opwarmperiode tot een minimum beperkt blijft.
68
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Als het systeem in werking is, schakelt de regeleenheid de
aanjager van het verwarmingssysteem in het interieur in op
de tweede snelheid.
Het vermogen van de brander wordt automatisch door de
elektronische regeleenheid geregeld op basis van de
koelvloeistoftemperatuur.
BELANGRIJK De extra verwarming is uitgerust met een
thermische beveiliging die de brander uitschakelt bij
oververhitting door een te laag koelvloeistofniveau of
koelvloeistoflekkage. Als dit het geval is, moet na het
repareren van het defect in het koelsysteem en/of het
bijvullen van de koelvloeistof en voordat de verwarming weer
wordt ingeschakeld, de programma-keuzetoets worden
ingedrukt.
De verwarming kan spontaan uitgaan door gebrek aan
brandstof of als tijdens de werking de vlam dooft. Voer in dat
geval de procedure uit voor het uitschakelen en probeer de
verwarming weer in te schakelen; als de verwarming dan nog
niet werkt, wendt u dan tot het Fiat Servicenetwerk.
Extra verwarming inschakelen
Als de auto is uitgerust met automatische airconditioning,
stelt de regeleenheid de temperatuur en de luchtverdeling in
bij het inschakelen van de standverwarming. Bij handbediende
airconditioning/verwarming moet voor een maximale werking
van de verwarming gecontroleerd worden of de draaiknop
voor het regelen van de luchttemperatuur in het interieur in
de stand “warme lucht” staat.
Om het interieur voor te verwarmen, moet u de draaiknop
van de luchtverdeling in stand
©zetten.
037-128 DUCATO LUM NL 7ed 6/22/10 2:39 PM Page 68

69
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0N0151mfig. 62
Om de voorruit te ontdooien, moet u de draaiknop van de
luchtverdeling in stand -zetten.
Voor beide functies moet u de draaiknop voor de
luchtverdeling in stand
®zetten.

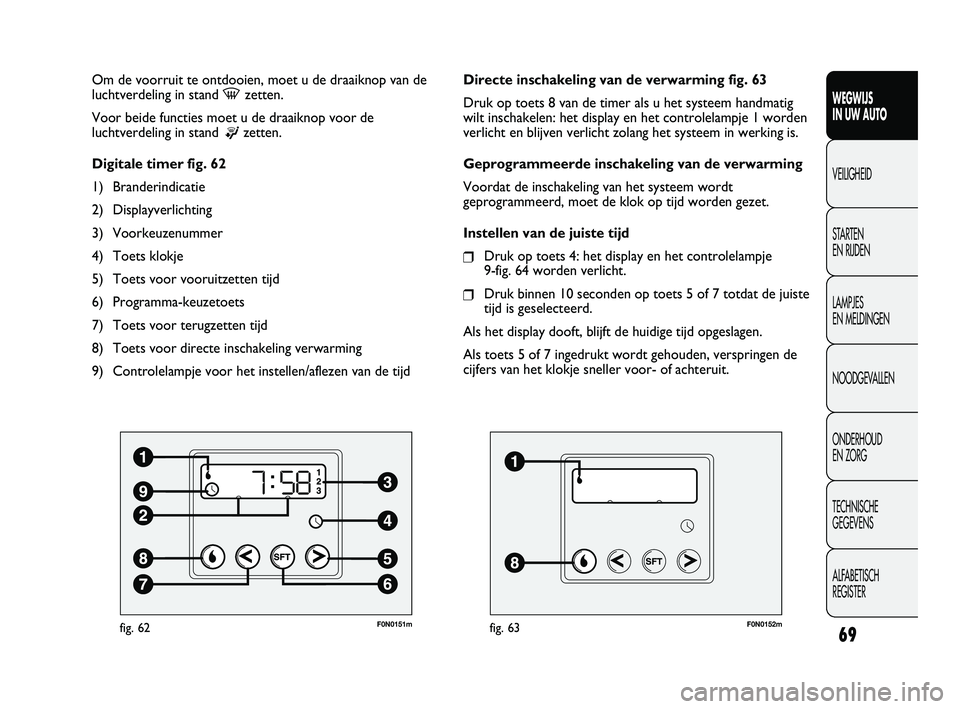

Digitale timer fig. 62
1) Branderindicatie
2) Displayverlichting
3) Voorkeuzenummer
4) Toets klokje
5) Toets voor vooruitzetten tijd
6) Programma-keuzetoets
7) Toets voor terugzetten tijd
8) Toets voor directe inschakeling verwarming
9) Controlelampje voor het instellen/aflezen van de tijd
F0N0152mfig. 63
Directe inschakeling van de verwarming fig. 63
Druk op toets 8 van de timer als u het systeem handmatig
wilt inschakelen: het display en het controlelampje 1 worden
verlicht en blijven verlicht zolang het systeem in werking is.
Geprogrammeerde inschakeling van de verwarming
Voordat de inschakeling van het systeem wordt
geprogrammeerd, moet de klok op tijd worden gezet.
Instellen van de juiste tijd
❒Druk op toets 4: het display en het controlelampje
9-fig. 64 worden verlicht.
❒Druk binnen 10 seconden op toets 5 of 7 totdat de juiste
tijd is geselecteerd.
Als het display dooft, blijft de huidige tijd opgeslagen.
Als toets 5 of 7 ingedrukt wordt gehouden, verspringen de
cijfers van het klokje sneller voor- of achteruit.
037-128 DUCATO LUM NL 7ed 6/22/10 2:39 PM Page 69
