FIAT DUCATO 2010 Instructieboek (in Dutch)

Herhaling informatie audiosysteem (Zie radio)
Met deze functie kan op het display de informatie over de
autoradio worden weergegeven.
– Radio: frequentie of RDS-bericht van het geselecteerde
radiostation, automatisch zoeken of AutoSTore inschakelen;
– audio-CD, MP3-CD: nummer van het muziekstuk;
– CD-wisselaar: CD-nummer en nummer muziekstuk.
Ga voor het inschakelen (On) of uitschakelen (Off) van de
informatie van het audiosysteem op het display als volgt te
werk:
– druk kort op de knop MODE; op het display knippert (On)
of (Off), afhankelijk van de instelling;
– druk op de knop ▲of ▼om de keuze uit te voeren;
– druk kort op de knop MODE om terug te keren naar het
menuscherm of houd de knop even ingedrukt om terug te
keren naar het beginscherm zonder op te slaan.
Centrale portiervergrendeling
bij rijdende auto
(Autoclose)
Als deze functie is ingeschakeld (On), worden de portieren
automatisch vergrendeld als de auto sneller rijdt dan
20 km/h.
Ga voor het inschakelen (On) of uitschakelen (Off) van deze
functie als volgt te werk:
– druk kort op de knop MODE; op het display verschijnt een
submenu; Datum instellen (Datum instellen)
Met deze functie kan de datum worden ingesteld (dag –
maand – jaar).
Ga voor het instellen als volgt te werk:
– druk kort op de knop MODE; op het display knippert de
“dag” (dd);
– druk op de knop ▲of ▼om de instelling uit te voeren;
– druk kort op de knop MODE; op het display knippert de
“maand” (mm);
– druk op de knop ▲of ▼om de instelling uit te voeren;
– druk kort op de knop MODE; op het display knippert het
“jaar” (jjjj);
– druk op de knop ▲of ▼om de instelling uit te voeren.
OPMERKING Elke keer als u de knop ▲of ▼indrukt, wordt
de waarde een eenheid verhoogd of verlaagd. Als u de knop
ingedrukt houdt, lopen de cijfers automatisch snel door of
terug. Als u dicht bij de juiste waarde bent, stelt u de exacte
waarde in door de knop telkens in te drukken en los te laten.
– druk kort op de knop MODE om terug te keren naar het
menuscherm of houd de knop even ingedrukt om terug te
keren naar het beginscherm zonder op te slaan.
30
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
001-036 DUCATO LUM NL 7ed.qxd 29-07-2010 16:17 Pagina 30

31
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

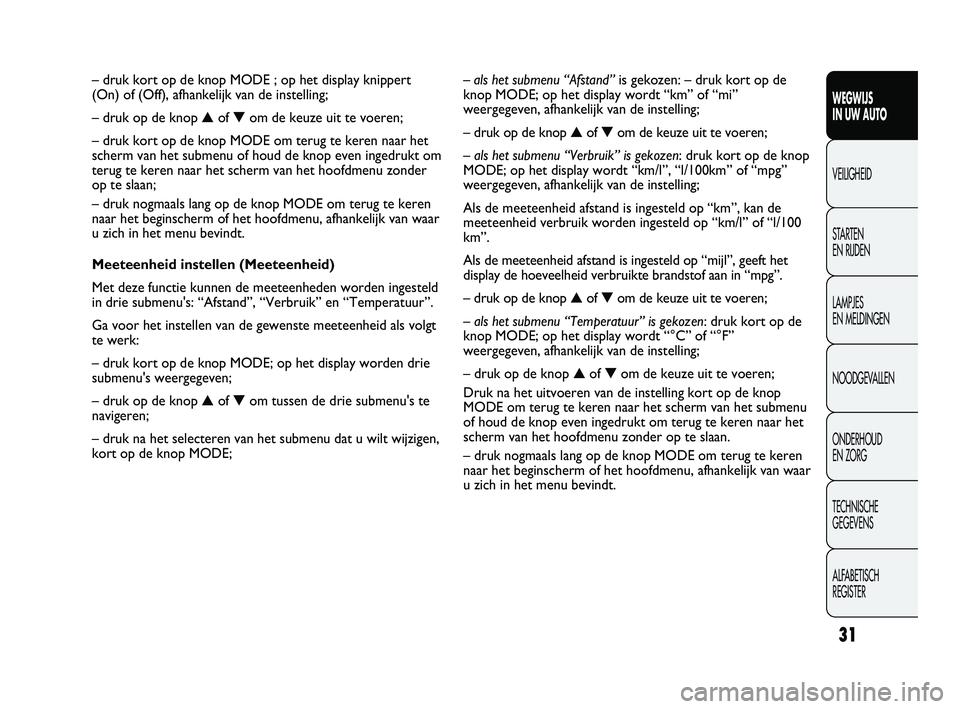

– als het submenu “Afstand”is gekozen: – druk kort op de
knop MODE; op het display wordt “km” of “mi”
weergegeven, afhankelijk van de instelling;
– druk op de knop ▲of ▼om de keuze uit te voeren;
– als het submenu “Verbruik” is gekozen: druk kort op de knop
MODE; op het display wordt “km/l”, “l/100km” of “mpg”
weergegeven, afhankelijk van de instelling;
Als de meeteenheid afstand is ingesteld op “km”, kan de
meeteenheid verbruik worden ingesteld op “km/l” of “l/100
km”.
Als de meeteenheid afstand is ingesteld op “mijl”, geeft het
display de hoeveelheid verbruikte brandstof aan in “mpg”.
– druk op de knop ▲of ▼om de keuze uit te voeren;
– als het submenu “Temperatuur” is gekozen: druk kort op de
knop MODE; op het display wordt “°C” of “°F”
weergegeven, afhankelijk van de instelling;
– druk op de knop ▲of ▼om de keuze uit te voeren;
Druk na het uitvoeren van de instelling kort op de knop
MODE om terug te keren naar het scherm van het submenu
of houd de knop even ingedrukt om terug te keren naar het
scherm van het hoofdmenu zonder op te slaan.
– druk nogmaals lang op de knop MODE om terug te keren
naar het beginscherm of het hoofdmenu, afhankelijk van waar
u zich in het menu bevindt. – druk kort op de knop MODE ; op het display knippert
(On) of (Off), afhankelijk van de instelling;
– druk op de knop ▲of ▼om de keuze uit te voeren;
– druk kort op de knop MODE om terug te keren naar het
scherm van het submenu of houd de knop even ingedrukt om
terug te keren naar het scherm van het hoofdmenu zonder
op te slaan;
– druk nogmaals lang op de knop MODE om terug te keren
naar het beginscherm of het hoofdmenu, afhankelijk van waar
u zich in het menu bevindt.
Meeteenheid instellen (Meeteenheid)
Met deze functie kunnen de meeteenheden worden ingesteld
in drie submenu's: “Afstand”, “Verbruik” en “Temperatuur”.
Ga voor het instellen van de gewenste meeteenheid als volgt
te werk:
– druk kort op de knop MODE; op het display worden drie
submenu's weergegeven;
– druk op de knop ▲of ▼om tussen de drie submenu's te
navigeren;
– druk na het selecteren van het submenu dat u wilt wijzigen,
kort op de knop MODE;
001-036 DUCATO LUM NL 7ed.qxd 29-07-2010 16:17 Pagina 31

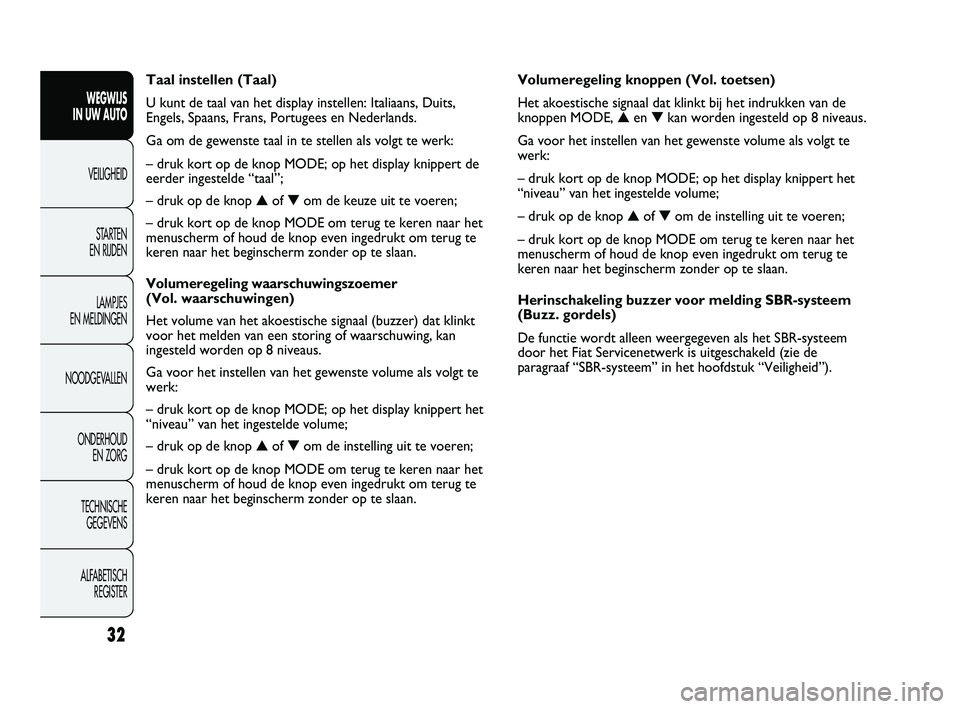

Volumeregeling knoppen (Vol. toetsen)
Het akoestische signaal dat klinkt bij het indrukken van de
knoppen MODE, ▲en ▼kan worden ingesteld op 8 niveaus.
Ga voor het instellen van het gewenste volume als volgt te
werk:
– druk kort op de knop MODE; op het display knippert het
“niveau” van het ingestelde volume;
– druk op de knop ▲of ▼om de instelling uit te voeren;
– druk kort op de knop MODE om terug te keren naar het
menuscherm of houd de knop even ingedrukt om terug te
keren naar het beginscherm zonder op te slaan.
Herinschakeling buzzer voor melding SBR-systeem
(Buzz. gordels)
De functie wordt alleen weergegeven als het SBR-systeem
door het Fiat Servicenetwerk is uitgeschakeld (zie de
paragraaf “SBR-systeem” in het hoofdstuk “Veiligheid”). Taal instellen (Taal)
U kunt de taal van het display instellen: Italiaans, Duits,
Engels, Spaans, Frans, Portugees en Nederlands.
Ga om de gewenste taal in te stellen als volgt te werk:
– druk kort op de knop MODE; op het display knippert de
eerder ingestelde “taal”;
– druk op de knop ▲of ▼om de keuze uit te voeren;
– druk kort op de knop MODE om terug te keren naar het
menuscherm of houd de knop even ingedrukt om terug te
keren naar het beginscherm zonder op te slaan.
Volumeregeling waarschuwingszoemer
(Vol. waarschuwingen)
Het volume van het akoestische signaal (buzzer) dat klinkt
voor het melden van een storing of waarschuwing, kan
ingesteld worden op 8 niveaus.
Ga voor het instellen van het gewenste volume als volgt te
werk:
– druk kort op de knop MODE; op het display knippert het
“niveau” van het ingestelde volume;
– druk op de knop ▲of ▼om de instelling uit te voeren;
– druk kort op de knop MODE om terug te keren naar het
menuscherm of houd de knop even ingedrukt om terug te
keren naar het beginscherm zonder op te slaan.
32
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
001-036 DUCATO LUM NL 7ed.qxd 29-07-2010 16:17 Pagina 32

33
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

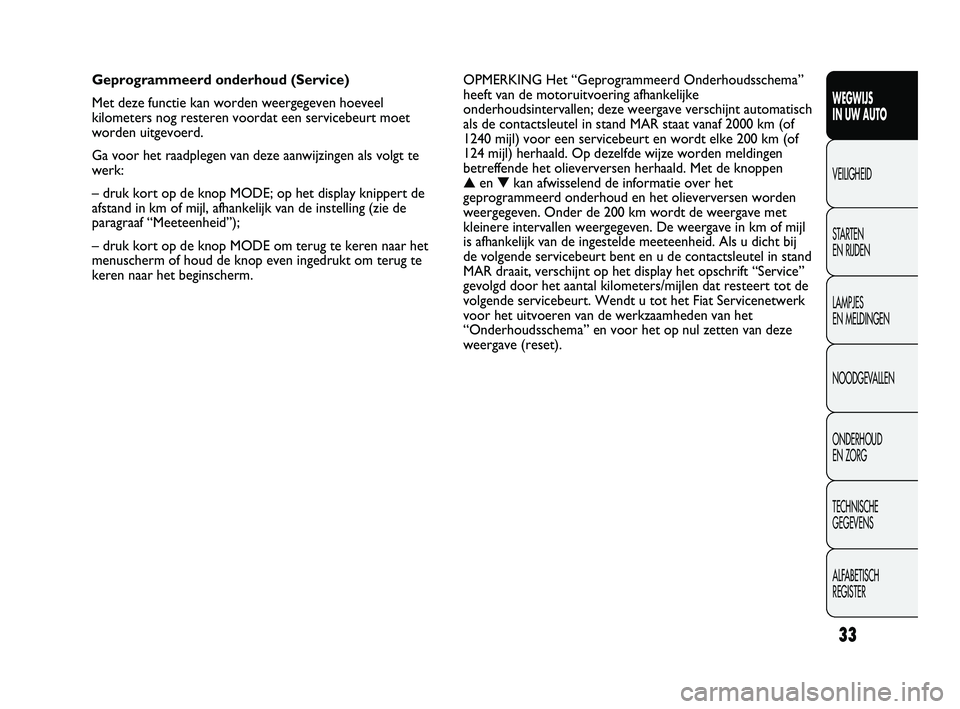

OPMERKING Het “Geprogrammeerd Onderhoudsschema”
heeft van de motoruitvoering afhankelijke
onderhoudsintervallen; deze weergave verschijnt automatisch
als de contactsleutel in stand MAR staat vanaf 2000 km (of
1240 mijl) voor een servicebeurt en wordt elke 200 km (of
124 mijl) herhaald. Op dezelfde wijze worden meldingen
betreffende het olieverversen herhaald. Met de knoppen
▲en ▼kan afwisselend de informatie over het
geprogrammeerd onderhoud en het olieverversen worden
weergegeven. Onder de 200 km wordt de weergave met
kleinere intervallen weergegeven. De weergave in km of mijl
is afhankelijk van de ingestelde meeteenheid. Als u dicht bij
de volgende servicebeurt bent en u de contactsleutel in stand
MAR draait, verschijnt op het display het opschrift “Service”
gevolgd door het aantal kilometers/mijlen dat resteert tot de
volgende servicebeurt. Wendt u tot het Fiat Servicenetwerk
voor het uitvoeren van de werkzaamheden van het
“Onderhoudsschema” en voor het op nul zetten van deze
weergave (reset). Geprogrammeerd onderhoud (Service)
Met deze functie kan worden weergegeven hoeveel
kilometers nog resteren voordat een servicebeurt moet
worden uitgevoerd.
Ga voor het raadplegen van deze aanwijzingen als volgt te
werk:
– druk kort op de knop MODE; op het display knippert de
afstand in km of mijl, afhankelijk van de instelling (zie de
paragraaf “Meeteenheid”);
– druk kort op de knop MODE om terug te keren naar het
menuscherm of houd de knop even ingedrukt om terug te
keren naar het beginscherm.
001-036 DUCATO LUM NL 7ed.qxd 29-07-2010 16:17 Pagina 33

34
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
MODE
MODE
MODE
▼ ▲
▼ ▲
▼ ▲
▼ ▲
F0N1009g F0N1010g
F0N1011g F0N1013g
F0N1014g F0N1009gF0N1009g
F0N1015gF0N1016g

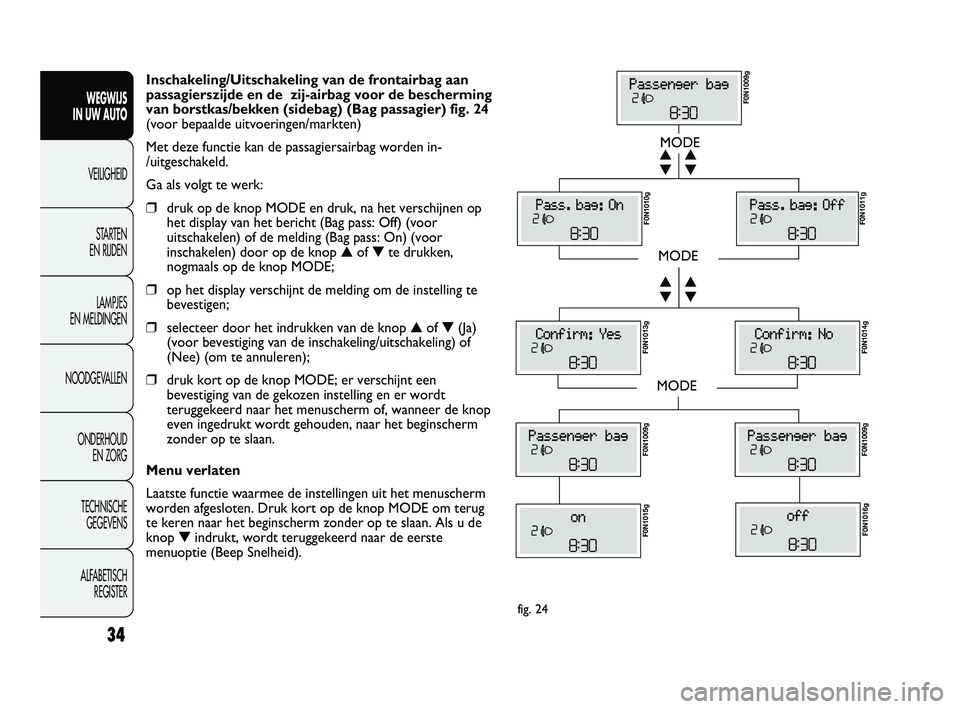

Inschakeling/Uitschakeling van de frontairbag aan
passagierszijde en de zij-airbag voor de bescherming
van borstkas/bekken (sidebag) (Bag passagier) fig. 24
(voor bepaalde uitvoeringen/markten)
Met deze functie kan de passagiersairbag worden in-
/uitgeschakeld.
Ga als volgt te werk:
❒druk op de knop MODE en druk, na het verschijnen op
het display van het bericht (Bag pass: Off) (voor
uitschakelen) of de melding (Bag pass: On) (voor
inschakelen) door op de knop ▲of ▼te drukken,
nogmaals op de knop MODE;
❒op het display verschijnt de melding om de instelling te
bevestigen;
❒selecteer door het indrukken van de knop ▲of ▼(Ja)
(voor bevestiging van de inschakeling/uitschakeling) of
(Nee) (om te annuleren);
❒druk kort op de knop MODE; er verschijnt een
bevestiging van de gekozen instelling en er wordt
teruggekeerd naar het menuscherm of, wanneer de knop
even ingedrukt wordt gehouden, naar het beginscherm
zonder op te slaan.
Menu verlaten
Laatste functie waarmee de instellingen uit het menuscherm
worden afgesloten. Druk kort op de knop MODE om terug
te keren naar het beginscherm zonder op te slaan. Als u de
knop ▼indrukt, wordt teruggekeerd naar de eerste
menuoptie (Beep Snelheid).
fig. 24
001-036 DUCATO LUM NL 7ed.qxd 29-07-2010 16:17 Pagina 34

35
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

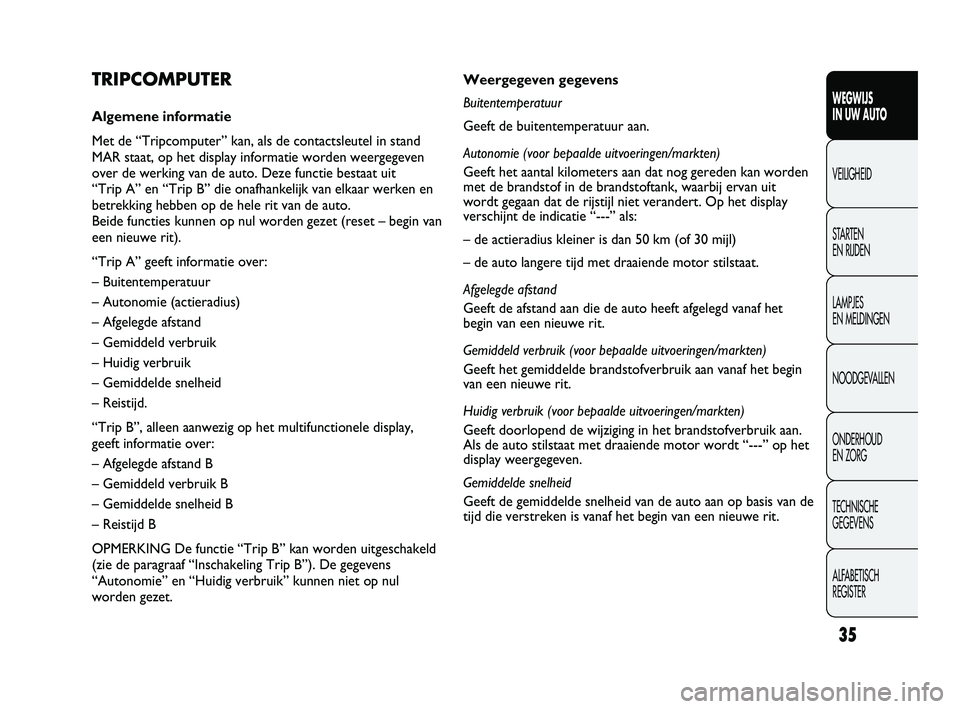

Weergegeven gegevens
Buitentemperatuur
Geeft de buitentemperatuur aan.
Autonomie (voor bepaalde uitvoeringen/markten)
Geeft het aantal kilometers aan dat nog gereden kan worden
met de brandstof in de brandstoftank, waarbij ervan uit
wordt gegaan dat de rijstijl niet verandert. Op het display
verschijnt de indicatie “---” als:
– de actieradius kleiner is dan 50 km (of 30 mijl)
– de auto langere tijd met draaiende motor stilstaat.
Afgelegde afstand
Geeft de afstand aan die de auto heeft afgelegd vanaf het
begin van een nieuwe rit.
Gemiddeld verbruik (voor bepaalde uitvoeringen/markten)
Geeft het gemiddelde brandstofverbruik aan vanaf het begin
van een nieuwe rit.
Huidig verbruik (voor bepaalde uitvoeringen/markten)
Geeft doorlopend de wijziging in het brandstofverbruik aan.
Als de auto stilstaat met draaiende motor wordt “---” op het
display weergegeven.
Gemiddelde snelheid
Geeft de gemiddelde snelheid van de auto aan op basis van de
tijd die verstreken is vanaf het begin van een nieuwe rit.TRIPCOMPUTER
Algemene informatie
Met de “Tripcomputer” kan, als de contactsleutel in stand
MAR staat, op het display informatie worden weergegeven
over de werking van de auto. Deze functie bestaat uit
“Trip A” en “Trip B” die onafhankelijk van elkaar werken en
betrekking hebben op de hele rit van de auto.
Beide functies kunnen op nul worden gezet (reset – begin van
een nieuwe rit).
“Trip A” geeft informatie over:
– Buitentemperatuur
– Autonomie (actieradius)
– Afgelegde afstand
– Gemiddeld verbruik
– Huidig verbruik
– Gemiddelde snelheid
– Reistijd.
“Trip B”, alleen aanwezig op het multifunctionele display,
geeft informatie over:
– Afgelegde afstand B
– Gemiddeld verbruik B
– Gemiddelde snelheid B
– Reistijd B
OPMERKING De functie “Trip B” kan worden uitgeschakeld
(zie de paragraaf “Inschakeling Trip B”). De gegevens
“Autonomie” en “Huidig verbruik” kunnen niet op nul
worden gezet.
001-036 DUCATO LUM NL 7ed.qxd 29-07-2010 16:17 Pagina 35

F0N0019mfig. 25
BELANGRIJK Als u het systeem op nul zet terwijl het scherm
van “Trip A” wordt weergegeven, dan worden alleen de
gegevens van “Trip A” op nul gezet.
BELANGRIJK Als u het systeem op nul zet terwijl het scherm
van “Trip B” wordt weergegeven, dan worden alleen de
gegevens van “Trip B” op nul gezet.
Procedure voor het begin van een rit
Voor het op nul zetten (reset) moet u, met de sleutel in
stand MAR, langer dan 2 seconden op de knop TRIP drukken.
Trip verlaten
De functie Trip verlaten: houd de knop MODE langer dan
2 seconden ingedrukt. Reistijd
Geeft de verstreken tijd aan vanaf het begin van een nieuwe
rit.
BELANGRIJK Als er geen informatie is, verschijnt bij alle
functies op de Tripcomputer de aanduiding
“- - - -” in plaats van de waarde. Wanneer de normale werking
weer hersteld is, worden de waarden van de functies weer
op normale wijze weergegeven. De waarden die voor de
storing werden weergegeven, worden niet op nul gezet en er
wordt geen nieuwe rit begonnen.

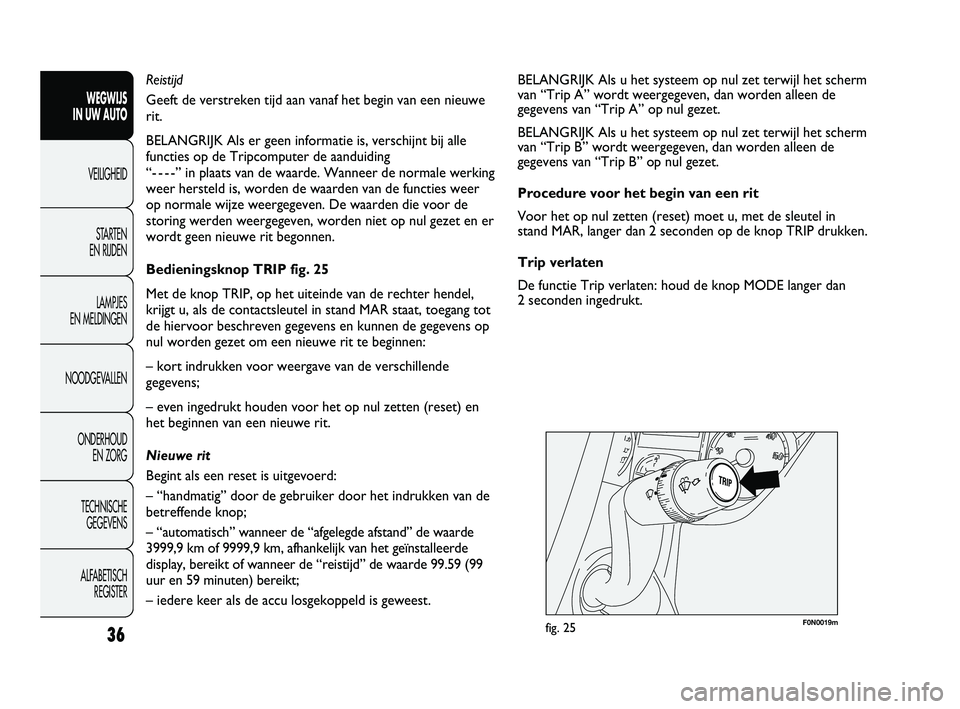

Bedieningsknop TRIP fig. 25
Met de knop TRIP, op het uiteinde van de rechter hendel,
krijgt u, als de contactsleutel in stand MAR staat, toegang tot
de hiervoor beschreven gegevens en kunnen de gegevens op
nul worden gezet om een nieuwe rit te beginnen:
– kort indrukken voor weergave van de verschillende
gegevens;
– even ingedrukt houden voor het op nul zetten (reset) en
het beginnen van een nieuwe rit.
Nieuwe rit
Begint als een reset is uitgevoerd:
– “handmatig” door de gebruiker door het indrukken van de
betreffende knop;
– “automatisch” wanneer de “afgelegde afstand” de waarde
3999,9 km of 9999,9 km, afhankelijk van het geïnstalleerde
display, bereikt of wanneer de “reistijd” de waarde 99.59 (99
uur en 59 minuten) bereikt;
– iedere keer als de accu losgekoppeld is geweest.
36
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
001-036 DUCATO LUM NL 7ed.qxd 29-07-2010 16:17 Pagina 36

37
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0N0118mfig. 26
Hoogteverstelling
Stoel omhoogplaatsen: ga op de stoel zitten en trek de
hendel B (voorzijde van de stoel) omhoog of de hendel C
(achterzijde van de stoel) en verplaats uw lichaamsgewicht
van het deel van de stoel dat omhooggeplaatst moet worden.
ZITPLAATSEN
Alle afstellingen mogen uitsluitend bij een
stilstaande auto worden uitgevoerd.
ATTENTIE!
De stoffen bekleding van uw auto is langdurig
bestand tegen slijtage bij een normaal
gebruik van de auto. Hevig en/of langdurig
wrijven met kledingaccessoires zoals metalen
gespen, sierknopen en klittenbandsluitingen, moet
echter absoluut worden vermeden omdat hierdoor
grote druk ontstaat op een bepaalde plek op de
bekleding, waardoor deze plek kan slijten en de
bekleding beschadigd wordt.
Verstellen in lengterichting fig. 26
Trek de hendel A omhoog en schuif de stoel naar voren of
naar achteren: als u rijdt, moeten de armen licht gebogen zijn
en de handen op de stuurwielrand steunen.
Controleer of de zitplaats goed geblokkeerd
is door hem naar voren en naar achteren te
schuiven, nadat de hendel is losgelaten. Als de stoel
niet goed geblokkeerd is, kan deze onverwachts
verschuiven, waardoor u de controle over de auto
kunt verliezen.
ATTENTIE!
037-128 DUCATO LUM NL 7ed 6/22/10 2:39 PM Page 37

F0N0147mfig. 27F0N0139mfig. 28

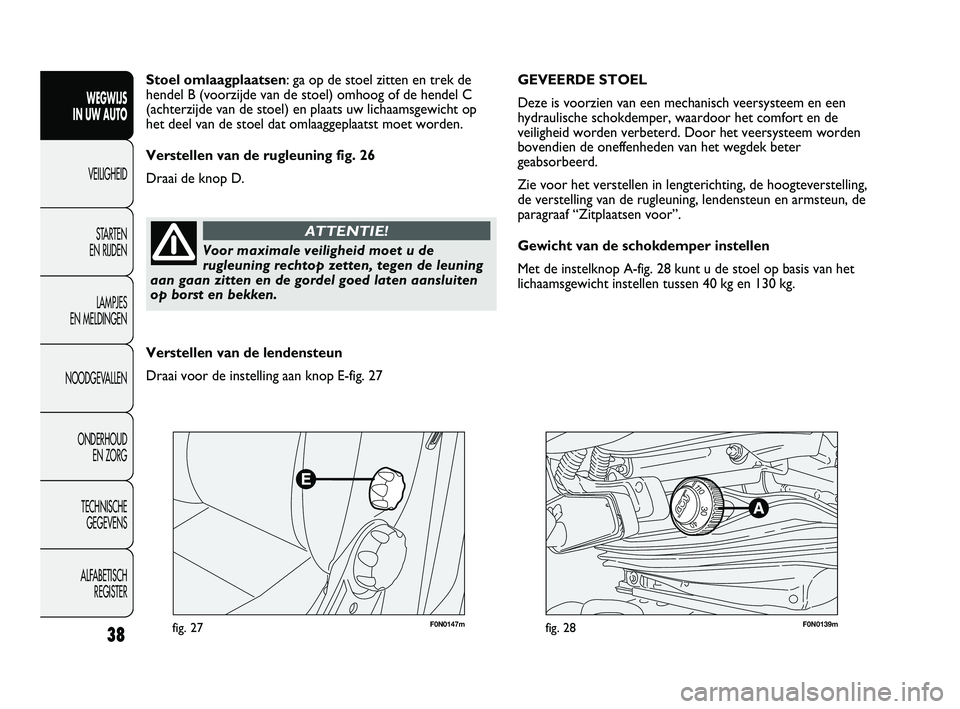

GEVEERDE STOEL
Deze is voorzien van een mechanisch veersysteem en een
hydraulische schokdemper, waardoor het comfort en de
veiligheid worden verbeterd. Door het veersysteem worden
bovendien de oneffenheden van het wegdek beter
geabsorbeerd.
Zie voor het verstellen in lengterichting, de hoogteverstelling,
de verstelling van de rugleuning, lendensteun en armsteun, de
paragraaf “Zitplaatsen voor”.
Gewicht van de schokdemper instellen
Met de instelknop A-fig. 28 kunt u de stoel op basis van het
lichaamsgewicht instellen tussen 40 kg en 130 kg. Stoel omlaagplaatsen: ga op de stoel zitten en trek de
hendel B (voorzijde van de stoel) omhoog of de hendel C
(achterzijde van de stoel) en plaats uw lichaamsgewicht op
het deel van de stoel dat omlaaggeplaatst moet worden.
Verstellen van de rugleuning fig. 26
Draai de knop D.
38
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Voor maximale veiligheid moet u de
rugleuning rechtop zetten, tegen de leuning
aan gaan zitten en de gordel goed laten aansluiten
op borst en bekken.
ATTENTIE!
Verstellen van de lendensteun
Draai voor de instelling aan knop E-fig. 27
037-128 DUCATO LUM NL 7ed 6/22/10 2:39 PM Page 38

39
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0N0148mfig. 29
12
F0N0187mfig. 31
F0N0187mfig. 30

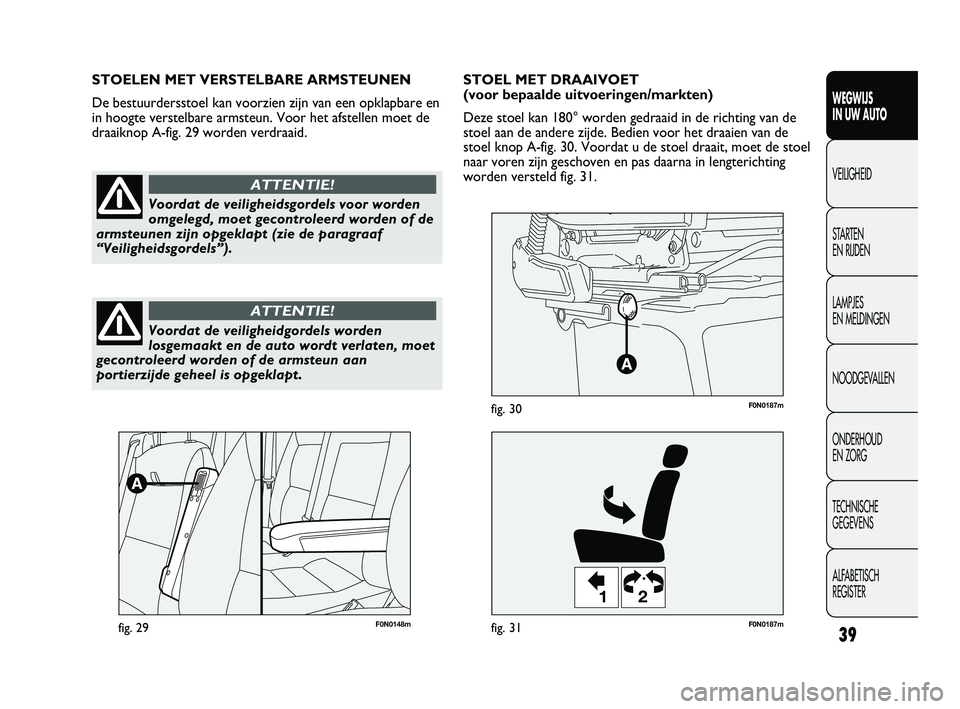

STOEL MET DRAAIVOET
(voor bepaalde uitvoeringen/markten)
Deze stoel kan 180° worden gedraaid in de richting van de
stoel aan de andere zijde. Bedien voor het draaien van de
stoel knop A-fig. 30. Voordat u de stoel draait, moet de stoel
naar voren zijn geschoven en pas daarna in lengterichting
worden versteld fig. 31. STOELEN MET VERSTELBARE ARMSTEUNEN
De bestuurdersstoel kan voorzien zijn van een opklapbare en
in hoogte verstelbare armsteun. Voor het afstellen moet de
draaiknop A-fig. 29 worden verdraaid.
Voordat de veiligheidsgordels voor worden
omgelegd, moet gecontroleerd worden of de
armsteunen zijn opgeklapt (zie de paragraaf
“Veiligheidsgordels”).
ATTENTIE!
Voordat de veiligheidgordels worden
losgemaakt en de auto wordt verlaten, moet
gecontroleerd worden of de armsteun aan
portierzijde geheel is opgeklapt.
ATTENTIE!
037-128 DUCATO LUM NL 7ed 6/22/10 2:39 PM Page 39
