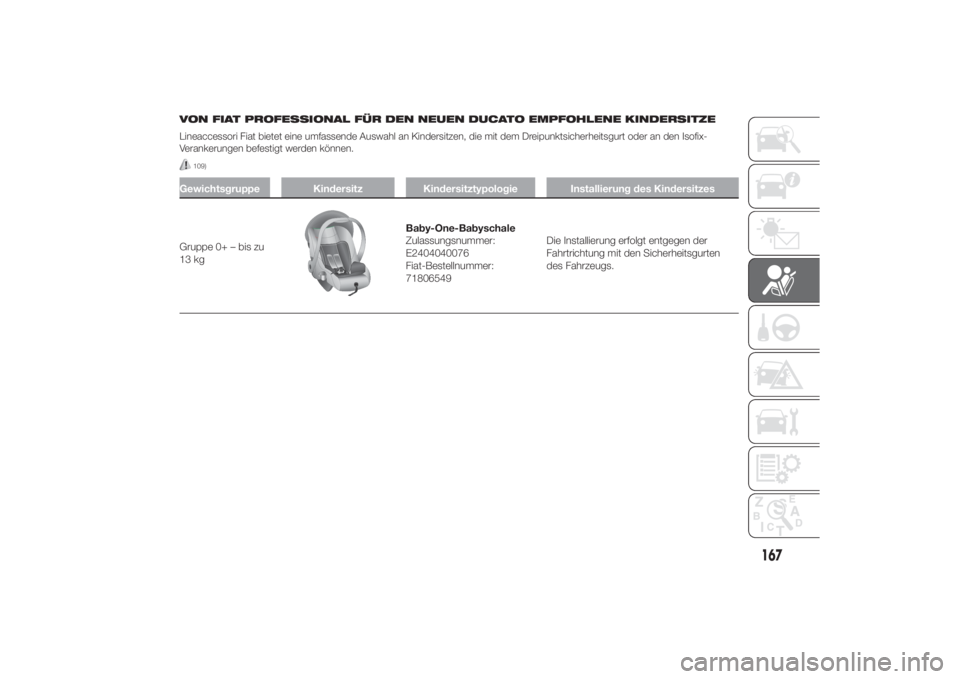

VON FIAT PROFESSIONAL FÜR DEN NEUEN DUCATO EMPFOHLENE KINDERSITZE
Lineaccessori Fiat bietet eine umfassende Auswahl an Kindersitzen, die mit dem Dreipunktsicherheitsgurt oder an den Isofix-
Verankerungen befestigt werden können.
109)
Gewichtsgruppe Kindersitz Kindersitztypologie Installierung des KindersitzesGruppe 0+ – bis zu
13 kg
Baby-One-Babyschale
Zulassungsnummer:
E2404040076
Fiat-Bestellnummer:
71806549Die Installierung erfolgt entgegen der
Fahrtrichtung mit den Sicherheitsgurten
des Fahrzeugs.
167

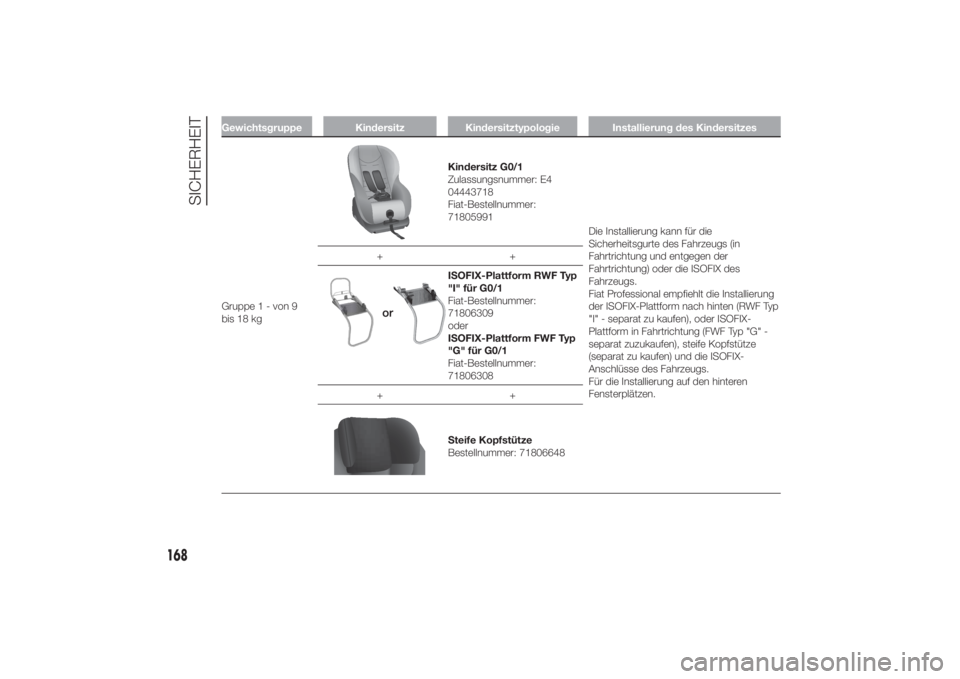

Gewichtsgruppe Kindersitz Kindersitztypologie Installierung des KindersitzesGruppe 1 - von 9
bis 18 kg
Kindersitz G0/1
Zulassungsnummer: E4
04443718
Fiat-Bestellnummer:
71805991
Die Installierung kann für die
Sicherheitsgurte des Fahrzeugs (in
Fahrtrichtung und entgegen der
Fahrtrichtung) oder die ISOFIX des
Fahrzeugs.
Fiat Professional empfiehlt die Installierung
der ISOFIX-Plattform nach hinten (RWF Typ
"I" - separat zu kaufen), oder ISOFIX-
Plattform in Fahrtrichtung (FWF Typ "G" -
separat zuzukaufen), steife Kopfstütze
(separat zu kaufen) und die ISOFIX-
Anschlüsse des Fahrzeugs.
Für die Installierung auf den hinteren
Fensterplätzen. ++ISOFIX-Plattform RWF Typ
"I" für G0/1
Fiat-Bestellnummer:
71806309
oder
ISOFIX-Plattform FWF Typ
"G" für G0/1
Fiat-Bestellnummer:
71806308
++Steife Kopfstütze
Bestellnummer: 71806648
168
SICHERHEIT

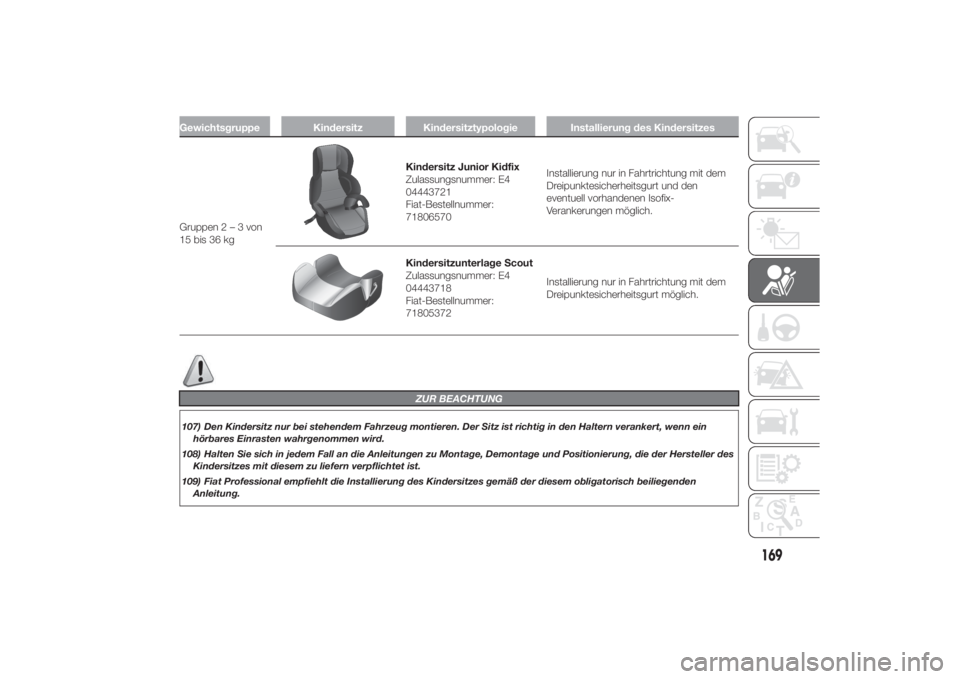

Gewichtsgruppe Kindersitz Kindersitztypologie Installierung des KindersitzesGruppen2–3von
15 bis 36 kg
Kindersitz Junior Kidfix
Zulassungsnummer: E4
04443721
Fiat-Bestellnummer:
71806570Installierung nur in Fahrtrichtung mit dem
Dreipunktesicherheitsgurt und den
eventuell vorhandenen Isofix-
Verankerungen möglich.Kindersitzunterlage Scout
Zulassungsnummer: E4
04443718
Fiat-Bestellnummer:
71805372Installierung nur in Fahrtrichtung mit dem
Dreipunktesicherheitsgurt möglich.ZUR BEACHTUNG
107) Den Kindersitz nur bei stehendem Fahrzeug montieren. Der Sitz ist richtig in den Haltern verankert, wenn ein
hörbares Einrasten wahrgenommen wird.
108) Halten Sie sich in jedem Fall an die Anleitungen zu Montage, Demontage und Positionierung, die der Hersteller des
Kindersitzes mit diesem zu liefern verpflichtet ist.
109) Fiat Professional empfiehlt die Installierung des Kindersitzes gemäß der diesem obligatorisch beiliegenden
Anleitung.
169

FRONTAIRBAGSDas Fahrzeug ist mit Frontairbags für den
Fahrer und den Beifahrer ausgerüstet.
Die Frontairbags für Fahrer / Beifahrer
schützen die Insassen der Vordersitze im
Falle eines mittelschweren, frontalen
Aufpralls durch das Aufblasen eines
Luftkissens zwischen der Person und
dem Lenkrad bzw. dem Armaturenbrett.
Das Nichtansprechen bei anderen
Aufprallarten (seitlich, hinten,
Überschlagen usw.) ist daher nicht als
Systemstörung auszulegen.
Wenn notwendig, löst eine elektronische
Steuerung bei einem frontalen Aufprall
das Aufblasen des Kissens aus.
Das Luftkissen füllt sich sofort und
schützt somit die Körper der vorderen
Passagiere vor einem Aufprall auf
Fahrzeugteile, die eventuell Verletzungen
verursachen könnten; sofort danach
entleert sich das Kissen.
Die Frontairbags für Fahrer/Beifahrer
ersetzen die Sicherheitsgurte nicht,
sondern ergänzen ihre Wirksamkeit. Es
wird daher empfohlen, die
Sicherheitsgurte immer anzulegen, was
auch in Europa und den meisten
außereuropäischen Ländern gesetzlich
vorgeschrieben ist.Ihr Volumen im Moment des maximalen
Aufblasens füllt den Großteil des Raumes
zwischen Lenkrad und Fahrer und
Armaturenbrett und Beifahrer aus.
Bei einem Aufprall bewegt sich eine
Person, die keinen Sicherheitsgurt trägt,
weiter vorwärts und kann mit dem sich
noch öffnenden Kissen in Kontakt
kommen. In dieser Lage ist der vom
Kissen gewährte Schutz herabgesetzt.
Die Frontairbags können in folgenden
Fällen nicht aktiviert werden:
❒Beim Aufprall gegen stark
verformbare Gegenstände, wenn die
Frontfläche des Fahrzeugs nicht
betroffen ist (zum Beispiel Aufprall der
Stoßstange gegen die Leitplanke).
❒Unterfahren anderer Fahrzeuge oder
Leitplanken (z. B. unter einen
Lastkraftwagen oder eine Leitplanke).
Da sie keinen zusätzlichen Schutz
zu den Sicherheitsgurten bieten,
wäre somit ihre Aktivierung unnötig.
Das Nichtauslösen in diesen Fällen ist
daher nicht als Systemstörung
auszulegen.
110)
Bei einem Frontaufprall niedriger
Intensität (für die die von den
Sicherheitsgurten ausgeübte
Rückhaltefunktion ausreichend ist),
sprechen die Airbags nicht an. Gerade in
diesem Fall ist die Benutzung des
Sicherheitsgurtes immer notwendig, der
bei einem Frontaufprall die korrekte
Sitzposition des Fahrers sicherstellt.
170
SICHERHEIT

BEIFAHRER-FRONTAIRBAG
(für Versionen/Märkte, wo vorgesehen)
Er besteht aus einem sich sofort
aufblasenden Luftkissen in einem Fach
im Armaturenbrett Abb. 163 und hat
ein größeres Luftkissenvolumen als der
Airbag auf der Fahrerseite.AIRBAG VORN AUF DER
BEIFAHRERSEITE UND
KINDERSITZE
111)
IMMERdie auf dem Kennschild an der
Sonnenblende auf der Beifahrerseite
enthaltenen Anweisungen
berücksichtigen.
163
F1A0159
171
FAHRER-FRONTAIRBAG
Er besteht aus einem sich sofort
aufblasenden Luftkissen und ist in einem
Fach in der Mitte des Lenkrads
untergebracht Abb. 162.162
F1A0312

172
SICHERHEIT
Während der ersten 8 Sekunden bezeugt
die eingeschaltete LED nicht die
effektive Schutzfunktion der
Beifahrerairbags, sondern nur den
korrekten Betrieb der LED.
Auch in den Märkten, wo keine
Deaktivierungsmöglichkeit der
Schutzfunktion der Beifahrerairbags
vorgesehen ist, wird die LED einem Test
unterzogen. Die LED leuchtet weniger als
eine Sekunde lang, wenn der Schlüssel
auf MAR gedreht wird, und geht dann
gleich wieder aus. Bei Einschalten des Fahrzeugmotors
(Schlüssel auf MAR), leuchtet die LED
ca. 8 Sekunden lang, wenn nach dem
vorherigen Abschalten des Motors
mindestens 5 Sekunden verstrichen sind.
Sollte die LED nicht unter diesen
Bedingungen funktionieren, das
Fiat-Kundendienstnetz aufsuchen.
Wird der Fahrzeugmotor nach einem
Abstellen vor dem Verstreichen von
5 Sekunden wieder eingeschaltet, kann
es vorkommen, dass die LED aus bleibt.
Um den einwandfreien Betrieb der LED
sicherzustellen, den Fahrzeugmotor
abstellen und erst nach mindestens 5
Sekunden wieder einschalten.Die LED am Schalter
Abb. 164 am
Armaturenbrett meldet den Zustand des
Beifahrerschutzes. Ist die LED aus, ist
der Schutz des Beifahrers deaktiviert.
Bei der erneuten Aktivierung der Front-
und Seitenairbags (Side Bag) auf der
Beifahrerseite zum Schutz des
Oberkörpers (für Versionen und Märkte,
wo vorgesehen), geht die LED wieder
aus. Manuelle Deaktivierung
des Frontairbags und
des Seitenairbags zum
Brust-/Beckenschutz auf
der Beifahrerseite
(Sidebag)
(für Versionen/Märkte, wo vorgesehen)
Wenn es unbedingt erforderlich ist,
ein Kind auf dem Beifahrersitz entgegen
der Fahrtrichtung zu transportieren,
kann der Front- und Seitenairbag (Schutz
des Oberkörpers) auf der Beifahrerseite
(für Versionen/Märkte, wo vorgesehen)
deaktiviert werden.
ZUR BEACHTUNG Zur manuelle
Deaktivierung der Beifahrer-Front- und
Seitenairbags zum Schutz des
Oberkörpers (Sidebag) (für Versionen/
Märkte, wo vorgesehen) gelten die
Angaben im Abschnitt „Display”
im Kapitel „Kenntnis der
Instrumententafel”. Bei deaktivierten
Airbags leuchtet die entsprechende LED
am Schalter.

173
Je nach Fahrzeugzustand könnte die
Leuchte mit unterschiedlicher Intensität
leuchten. Die Intensität könnte sich auch
während des Drehens des
Zündschlüssels ändern.164
F1A0374

165
F1A0387
174
SICHERHEIT

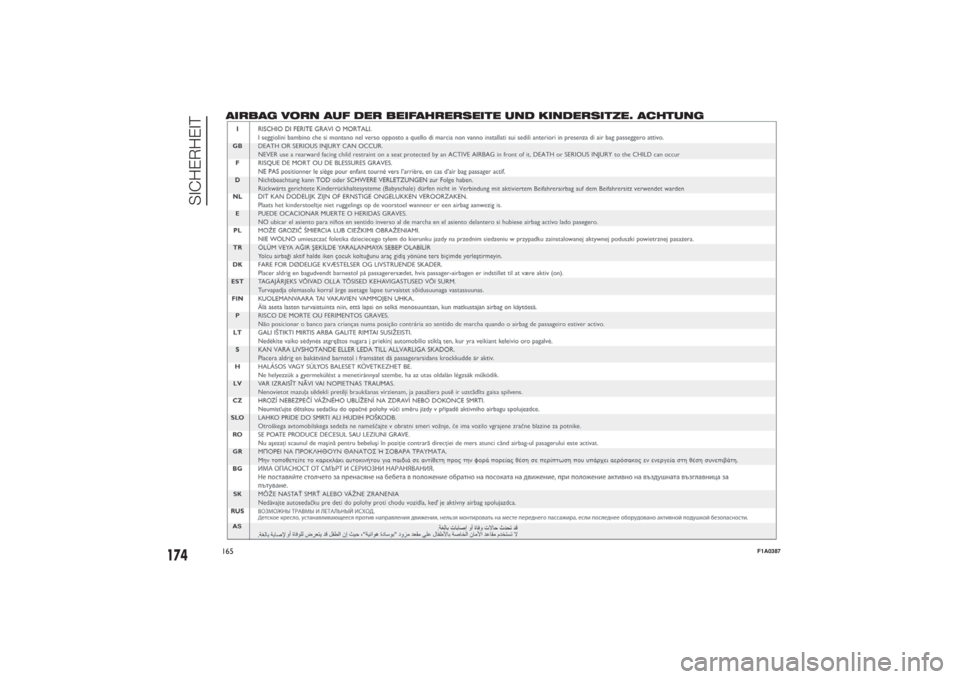

AIRBAG VORN AUF DER BEIFAHRERSEITE UND KINDERSITZE. ACHTUNG

ZUR BEACHTUNG
110) Keine Aufkleber oder andere Gegenstände am Lenkrad, am Armaturenbrett im Bereich des Airbags auf der
Beifahrerseite und an den Sitzen anbringen. Keine Gegenstände (z. B. Mobiltelefone) auf das Armaturenbrett auf der
Beifahrerseite legen, die das korrekte Aufblasen des Beifahrerairbags verhindern und außerdem die
Fahrzeuginsassen schwer verletzen könnten.
111) Die entgegen der Verkehrsrichtung installierten Kindersitze dürfen auf keinen Fall auf dem Beifahrersitz installiert
werden, wenn der Airbag für diesen Sitz aktiv ist. Das Auslösen des Airbags bei einem Aufprall könnte, unabhängig
von der Schwere des Aufpralls, tödliche Verletzungen für das mitreisende Baby verursachen. Daher muss der
Beifahrerairbag immer deaktiviert werden, wenn auf dem Beifahrersitz ein Kindersitz entgegen der Fahrtrichtung
installiert wird. Außerdem muss der Beifahrersitz so weit wie möglich nach hinten geschoben werden, um einen
eventuellen Kontakt des Kindersitzes mit dem Armaturenbrett zu vermeiden. Den Beifahrerairbag sofort wieder
aktivieren, sobald der Kindersitz entfernt wurde.
175

SIDEBAGS
112) 113) 114) 115) 116) 117) 118) 119) 120) 121)
122) 123) 124)
Das Fahrzeug verfügt vorne über
Seitenairbags (Schutz des Oberkörpers)
für Fahrer und Beifahrer (für Versionen/
Märkte, wo vorgesehen), Airbags zum
Schutz des Kopfes der vorderen
Insassen (Kopfairbags) (für Versionen/
Märkte, wo vorgesehen).
Die Seitenairbags (für Versionen/Märkte,
wo vorgesehen) schützen die Insassen
bei einem seitlichen mittelschweren
Aufprall durch ein Luftkissen, das sich
zwischen dem Insassen und den
seitlichen Innenteilen des Fahrzeugs
entfaltet. Die nicht erfolgte Aktivierung
der Seitenairbags bei anderen
Aufprallarten (Frontalaufprall,
Auffahrunfall, Überschlagen usw...) zeigt
daher keinen Systemfehler an.
Bei einem seitlichen Aufprall löst eine
Steuerelektronik bei Bedarf das
Aufblasen der Luftkissen aus. Das
Luftkissen bläst sich augenblicklich auf
und dient als Schutz zwischen dem
Körper der Insassen und den
Fahrzeugteilen, die Verletzungen
hervorrufen können. Sofort danach fällt
das Kissen wieder in sich zusammen.Die seitlichen Airbags (für Versionen/
Märkte, wo vorgesehen) ersetzen die
Sicherheitsgurte nicht, sondern ergänzen
ihre Wirksamkeit. Es wird daher
empfohlen, die Sicherheitsgurte immer
anzulegen, was auch in Europa und den
meisten außereuropäischen Ländern
gesetzlich vorgeschrieben ist.
SIDEBAGS VORNE ZUM
SCHUTZ DES
BRUSTKORBES
(SIDEBAG)
(für Versionen/Märkte, wo vorgesehen)
Sie befinden sich in den Rückenlehnen
der Sitze Abb. 166, bestehen aus einem
sich augenblicklich aufblasenden
Luftkissen, und schützen den
Oberkörper der Insassen bei einem
mittelschweren seitlichen Aufprall.SIDEBAGS FÜR DEN
SCHUTZ DES KOPFES
(WINDOW BAG)
(für Versionen/Märkte, wo vorgesehen)
Sie bestehen aus zwei Kissen, eines auf
der rechten und eines auf der linken
Seite des Fahrzeuges, die sich hinter der
seitlichen Dachverkleidung befinden
und von entsprechenden Blenden Abb.
167 abgedeckt sind.
Sie haben die Aufgabe, den Kopf der
vorderen Insassen bei einem
Seitenaufprall zu schützen. Dies dank der
großen Oberfläche der Kissen.
ZUR BEACHTUNG Den besten Schutz
bei einem seitlichen Aufprall
gewährleistet das System, wenn man
eine korrekte Position auf dem Sitz
einnimmt, damit sich die Seitenairbags
korrekt aufblasen können.
166
F1A0160
167
F1A0333
