FIAT DUCATO 2016 Kezelési és karbantartási útmutató (in Hungarian)

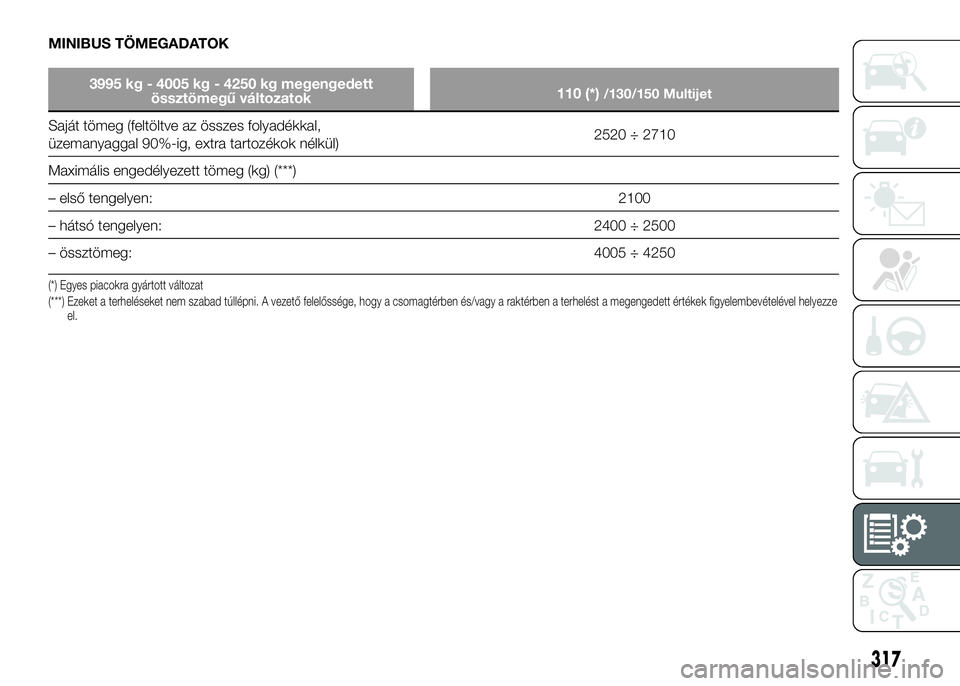

MINIBUS TÖMEGADATOK
3995 kg - 4005 kg - 4250 kg megengedett
össztömegű változatok110 (*)/130/150 Multijet
Saját tömeg (feltöltve az összes folyadékkal,
üzemanyaggal 90%-ig, extra tartozékok nélkül)2520 ÷ 2710
Maximális engedélyezett tömeg (kg) (***)
– első tengelyen:2100
– hátsó tengelyen: 2400 ÷ 2500
– össztömeg: 4005 ÷ 4250
(*) Egyes piacokra gyártott változat
(***) Ezeket a terheléseket nem szabad túllépni. A vezető felelőssége, hogy a csomagtérben és/vagy a raktérben a terhelést a megengedett értékek figyelembevételével helyezze
el.
317

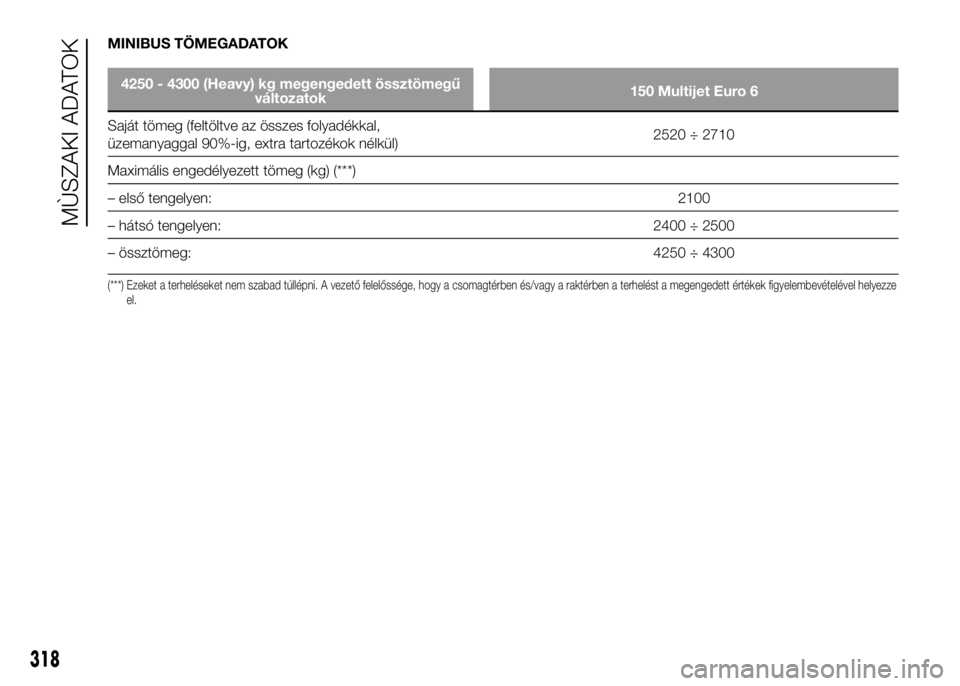

MINIBUS TÖMEGADATOK
4250 - 4300 (Heavy) kg megengedett össztömegű
változatok150 Multijet Euro 6
Saját tömeg (feltöltve az összes folyadékkal,
üzemanyaggal 90%-ig, extra tartozékok nélkül)2520 ÷ 2710
Maximális engedélyezett tömeg (kg) (***)
– első tengelyen:2100
– hátsó tengelyen: 2400 ÷ 2500
– össztömeg: 4250 ÷ 4300
(***) Ezeket a terheléseket nem szabad túllépni. A vezető felelőssége, hogy a csomagtérben és/vagy a raktérben a terhelést a megengedett értékek figyelembevételével helyezze
el.
318
MÙSZAKI ADATOK

FÜLKE NÉLKÜLI ALVÁZSÚLY
3000 kg megengedett össztömegű
változatok115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Saját tömeg (feltöltve az összes folyadékkal,
üzemanyaggal 90%-ig, extra tartozékok nélkül)1245 ÷ 1360 1305 ÷ 1375 1385 ÷ 1455
Maximális engedélyezett tömeg (kg) (***)
– első tengelyen: 1630 1630 1630
– hátsó tengelyen: 1650 1650 1650
– össztömeg: 3000 3000 3000
Vontatható tömeg
– fékezett utánfutó: 2000 2500 2500
– fék nélküli utánfutó: 750 750 750
Maximális terhelés a vonófejen (fékezett
utánfutóval):100 100 100
(*) Egyes piacokra gyártott változat
(***) Ezeket a terheléseket nem szabad túllépni. A vezető felelőssége, hogy a csomagtérben és/vagy a raktérben a terhelést a megengedett értékek figyelembevételével helyezze
el.
319

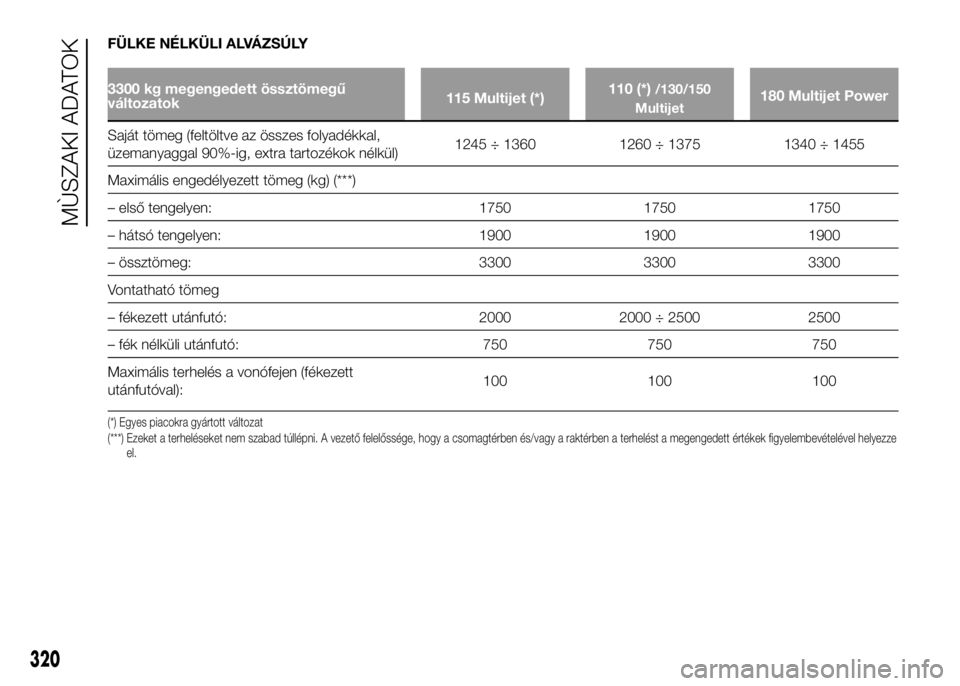

FÜLKE NÉLKÜLI ALVÁZSÚLY
3300 kg megengedett össztömegű
változatok115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Saját tömeg (feltöltve az összes folyadékkal,
üzemanyaggal 90%-ig, extra tartozékok nélkül)1245 ÷ 1360 1260 ÷ 1375 1340 ÷ 1455
Maximális engedélyezett tömeg (kg) (***)
– első tengelyen: 1750 1750 1750
– hátsó tengelyen: 1900 1900 1900
– össztömeg: 3300 3300 3300
Vontatható tömeg
– fékezett utánfutó: 2000 2000 ÷ 2500 2500
– fék nélküli utánfutó: 750 750 750
Maximális terhelés a vonófejen (fékezett
utánfutóval):100 100 100
(*) Egyes piacokra gyártott változat
(***) Ezeket a terheléseket nem szabad túllépni. A vezető felelőssége, hogy a csomagtérben és/vagy a raktérben a terhelést a megengedett értékek figyelembevételével helyezze
el.
320
MÙSZAKI ADATOK

FÜLKE NÉLKÜLI ALVÁZSÚLY
3500 kg megengedett össztömegű
változatok115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Saját tömeg (feltöltve az összes folyadékkal,
üzemanyaggal 90%-ig, extra tartozékok nélkül)1245 ÷ 1360 1260 ÷ 1375 1340 ÷ 1455
Maximális engedélyezett tömeg (kg) (***)
– első tengelyen: 1850 1850 1850
– hátsó tengelyen: 2000 2000 2000
– össztömeg: 3500 3500 3500
Vontatható tömeg
– fékezett utánfutó: 2000 2000 ÷ 2500 2500
– fék nélküli utánfutó: 750 750 750
Maximális terhelés a vonófejen (fékezett
utánfutóval):100 100 100
(*) Egyes piacokra gyártott változat
(***) Ezeket a terheléseket nem szabad túllépni. A vezető felelőssége, hogy a csomagtérben és/vagy a raktérben a terhelést a megengedett értékek figyelembevételével helyezze
el.
321

FÜLKE NÉLKÜLI ALVÁZSÚLY
3650 kg megengedett össztömegű
változatok115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Saját tömeg (feltöltve az összes folyadékkal,
üzemanyaggal 90%-ig, extra tartozékok nélkül)1245 ÷ 1360 1260 ÷ 1375 1340 ÷ 1455
Maximális engedélyezett tömeg (kg) (***)
– első tengelyen: 1850 1850 1850
– hátsó tengelyen: 2000 2000 2000
– össztömeg: 3650 3650 3650
Vontatható tömeg
– fékezett utánfutó: 2000 2500 2500
– fék nélküli utánfutó: 750 750 750
Maximális terhelés a vonófejen (fékezett
utánfutóval):100 100 100
(*) Egyes piacokra gyártott változat
(***) Ezeket a terheléseket nem szabad túllépni. A vezető felelőssége, hogy a csomagtérben és/vagy a raktérben a terhelést a megengedett értékek figyelembevételével helyezze
el.
322
MÙSZAKI ADATOK

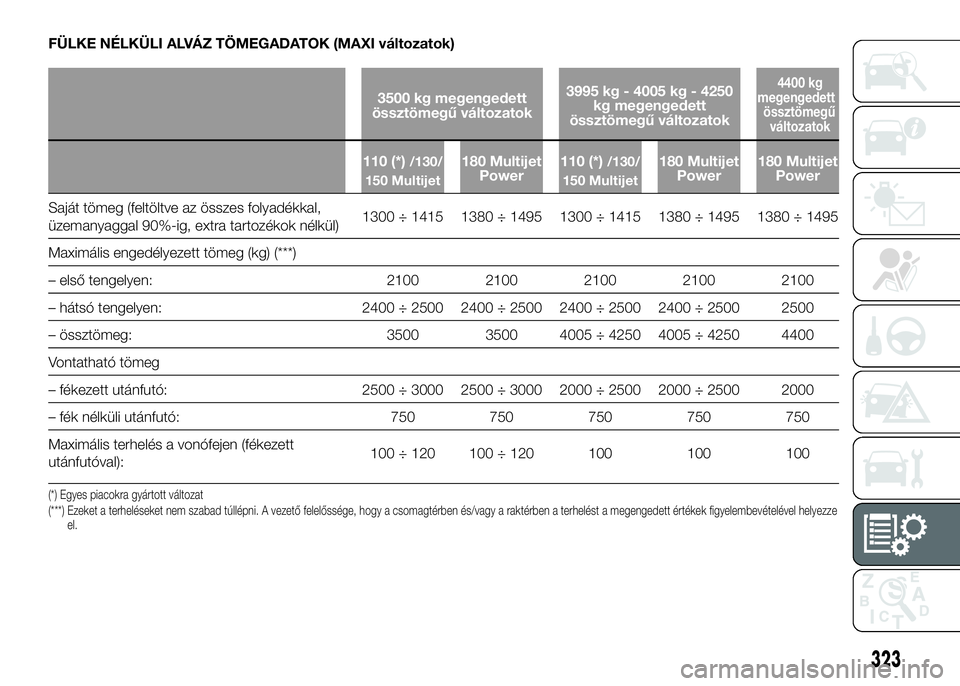

FÜLKE NÉLKÜLI ALVÁZ TÖMEGADATOK (MAXI változatok)
3500 kg megengedett
össztömegű változatok3995 kg - 4005 kg - 4250
kg megengedett
össztömegű változatok4400 kg
megengedett
össztömegű
változatok
110 (*)/130/
150 Multijet180 Multijet
Power110 (*)/130/
150 Multijet180 Multijet
Power180 Multijet
Power
Saját tömeg (feltöltve az összes folyadékkal,
üzemanyaggal 90%-ig, extra tartozékok nélkül)1300 ÷ 1415 1380 ÷ 1495 1300 ÷ 1415 1380 ÷ 1495 1380 ÷ 1495
Maximális engedélyezett tömeg (kg) (***)
– első tengelyen: 2100 2100 2100 2100 2100
– hátsó tengelyen: 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2500
– össztömeg: 3500 3500 4005 ÷ 4250 4005 ÷ 4250 4400
Vontatható tömeg
– fékezett utánfutó: 2500 ÷ 3000 2500 ÷ 3000 2000 ÷ 2500 2000 ÷ 2500 2000
– fék nélküli utánfutó: 750 750 750 750 750
Maximális terhelés a vonófejen (fékezett
utánfutóval):100 ÷ 120 100 ÷ 120 100 100 100
(*) Egyes piacokra gyártott változat
(***) Ezeket a terheléseket nem szabad túllépni. A vezető felelőssége, hogy a csomagtérben és/vagy a raktérben a terhelést a megengedett értékek figyelembevételével helyezze
el.
323

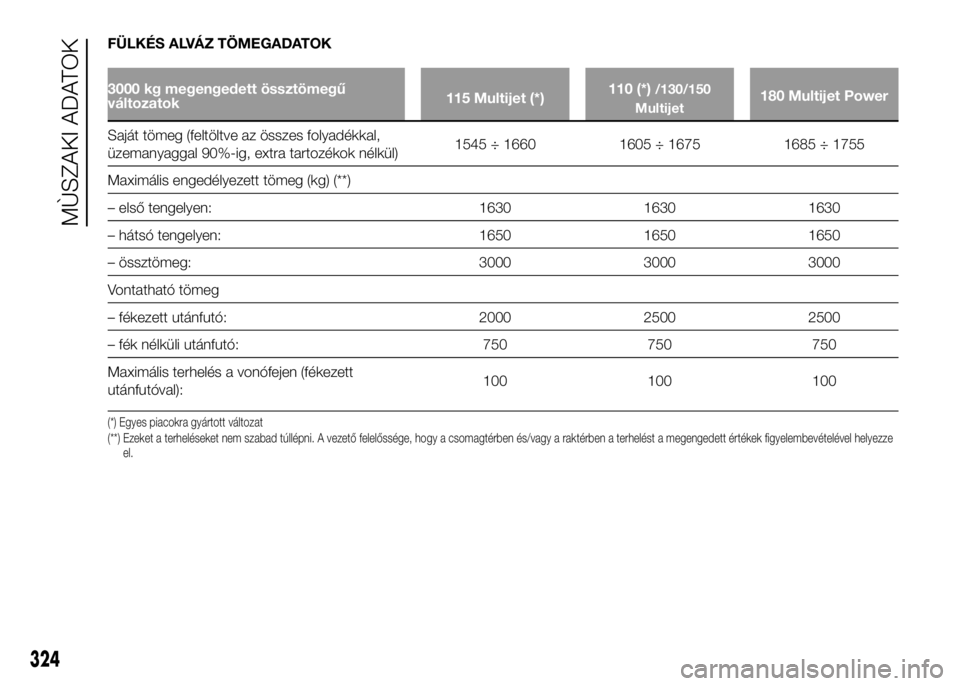

FÜLKÉS ALVÁZ TÖMEGADATOK
3000 kg megengedett össztömegű
változatok115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Saját tömeg (feltöltve az összes folyadékkal,
üzemanyaggal 90%-ig, extra tartozékok nélkül)1545 ÷ 1660 1605 ÷ 1675 1685 ÷ 1755
Maximális engedélyezett tömeg (kg) (**)
– első tengelyen: 1630 1630 1630
– hátsó tengelyen: 1650 1650 1650
– össztömeg: 3000 3000 3000
Vontatható tömeg
– fékezett utánfutó: 2000 2500 2500
– fék nélküli utánfutó: 750 750 750
Maximális terhelés a vonófejen (fékezett
utánfutóval):100 100 100
(*) Egyes piacokra gyártott változat
(**) Ezeket a terheléseket nem szabad túllépni. A vezető felelőssége, hogy a csomagtérben és/vagy a raktérben a terhelést a megengedett értékek figyelembevételével helyezze
el.
324
MÙSZAKI ADATOK

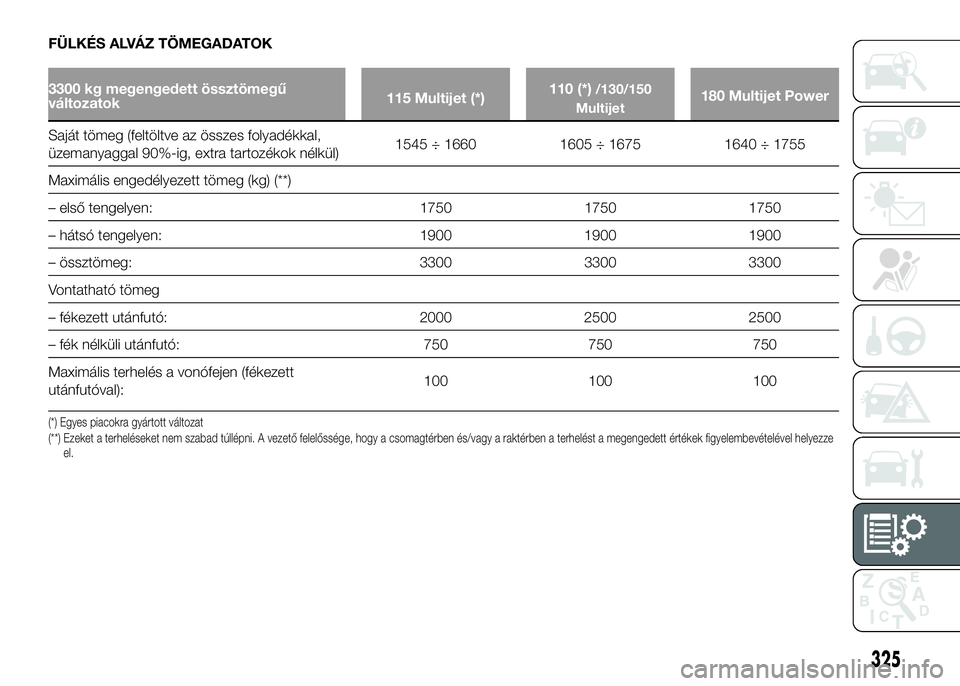

FÜLKÉS ALVÁZ TÖMEGADATOK
3300 kg megengedett össztömegű
változatok115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Saját tömeg (feltöltve az összes folyadékkal,
üzemanyaggal 90%-ig, extra tartozékok nélkül)1545 ÷ 1660 1605 ÷ 1675 1640 ÷ 1755
Maximális engedélyezett tömeg (kg) (**)
– első tengelyen: 1750 1750 1750
– hátsó tengelyen: 1900 1900 1900
– össztömeg: 3300 3300 3300
Vontatható tömeg
– fékezett utánfutó: 2000 2500 2500
– fék nélküli utánfutó: 750 750 750
Maximális terhelés a vonófejen (fékezett
utánfutóval):100 100 100
(*) Egyes piacokra gyártott változat
(**) Ezeket a terheléseket nem szabad túllépni. A vezető felelőssége, hogy a csomagtérben és/vagy a raktérben a terhelést a megengedett értékek figyelembevételével helyezze
el.
325

FÜLKÉS ALVÁZ TÖMEGADATOK
3500 kg megengedett össztömegű
változatok115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Saját tömeg (feltöltve az összes folyadékkal,
üzemanyaggal 90%-ig, extra tartozékok nélkül)1545 - 1660 1605 ÷ 1675 1640 ÷ 1675
Maximális engedélyezett tömeg (kg) (**)
– első tengelyen: 1850 1850 1850
– hátsó tengelyen: 2000 2000 2000
– össztömeg: 3500 3500 3500
Vontatható tömeg
– fékezett utánfutó: 2000 2500 2500
– fék nélküli utánfutó: 750 750 750
Maximális terhelés a vonófejen (fékezett
utánfutóval):100 100 100
(*) Egyes piacokra gyártott változat
(**) Ezeket a terheléseket nem szabad túllépni. A vezető felelőssége, hogy a csomagtérben és/vagy a raktérben a terhelést a megengedett értékek figyelembevételével helyezze
el.
326
MÙSZAKI ADATOK
