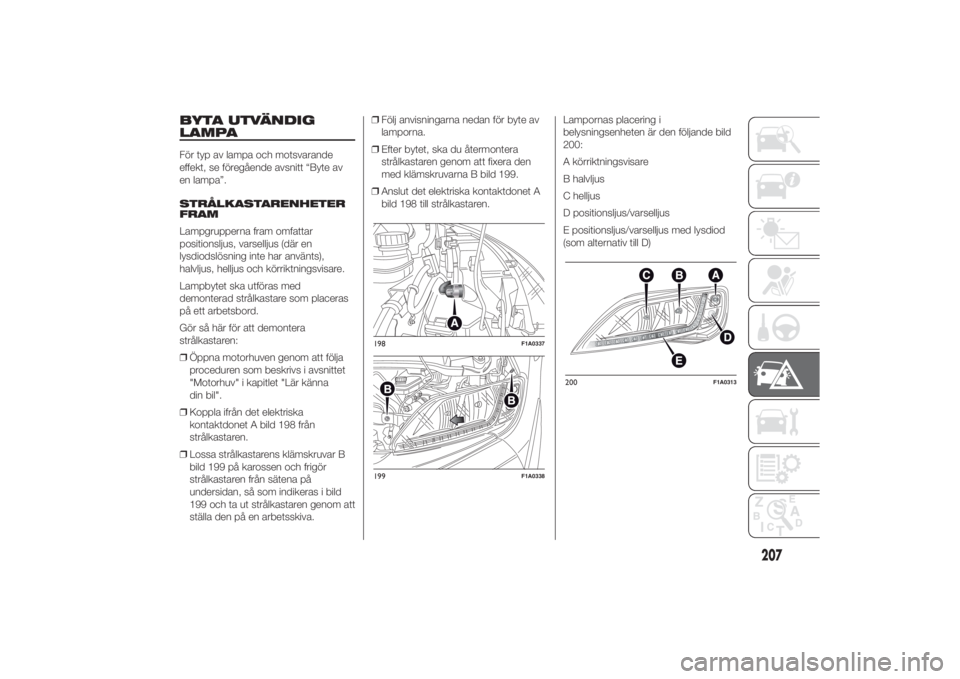

BYTA UTVÄNDIG
LAMPAFör typ av lampa och motsvarande
effekt, se föregående avsnitt “Byte av
en lampa”.
STRÅLKASTARENHETER
FRAM
Lampgrupperna fram omfattar
positionsljus, varselljus (där en
lysdiodslösning inte har använts),
halvljus, helljus och körriktningsvisare.
Lampbytet ska utföras med
demonterad strålkastare som placeras
på ett arbetsbord.
Gör så här för att demontera
strålkastaren:
❒Öppna motorhuven genom att följa
proceduren som beskrivs i avsnittet
"Motorhuv" i kapitlet "Lär känna
din bil".
❒Koppla ifrån det elektriska
kontaktdonet A bild 198 från
strålkastaren.
❒Lossa strålkastarens klämskruvar B
bild 199 på karossen och frigör
strålkastaren från sätena på
undersidan, så som indikeras i bild
199 och ta ut strålkastaren genom att
ställa den på en arbetsskiva.❒Följ anvisningarna nedan för byte av
lamporna.
❒Efter bytet, ska du återmontera
strålkastaren genom att fixera den
med klämskruvarna B bild 199.
❒Anslut det elektriska kontaktdonet A
bild 198 till strålkastaren.Lampornas placering i
belysningsenheten är den följande bild
200:
A körriktningsvisare
B halvljus
C helljus
D positionsljus/varselljus
E positionsljus/varselljus med lysdiod
(som alternativ till D)
198
F1A0337
199
F1A0338
200
F1A0313
207

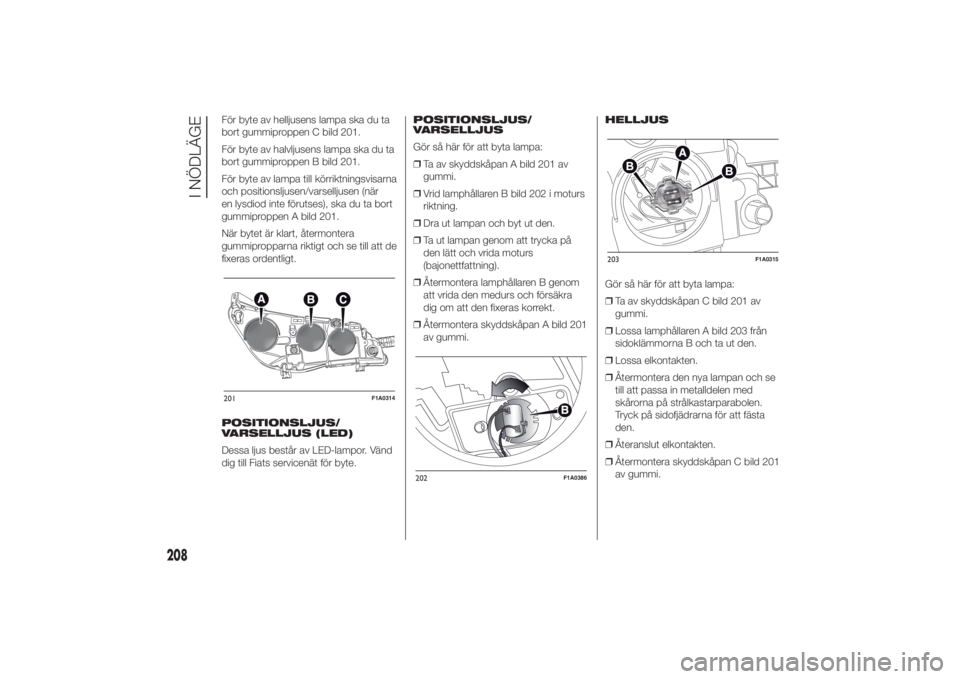

För byte av helljusens lampa ska du ta
bort gummiproppen C bild 201.
För byte av halvljusens lampa ska du ta
bort gummiproppen B bild 201.
För byte av lampa till körriktningsvisarna
och positionsljusen/varselljusen (när
en lysdiod inte förutses), ska du ta bort
gummiproppen A bild 201.
När bytet är klart, återmontera
gummipropparna riktigt och se till att de
fixeras ordentligt.
POSITIONSLJUS/
VARSELLJUS (LED)
Dessa ljus består av LED-lampor. Vänd
dig till Fiats servicenät för byte.POSITIONSLJUS/
VARSELLJUS
Gör så här för att byta lampa:
❒Ta av skyddskåpan A bild 201 av
gummi.
❒Vrid lamphållaren B bild 202 i moturs
riktning.
❒Dra ut lampan och byt ut den.
❒Ta ut lampan genom att trycka på
den lätt och vrida moturs
(bajonettfattning).
❒Återmontera lamphållaren B genom
att vrida den medurs och försäkra
dig om att den fixeras korrekt.
❒Återmontera skyddskåpan A bild 201
av gummi.HELLJUS
Gör så här för att byta lampa:
❒Ta av skyddskåpan C bild 201 av
gummi.
❒Lossa lamphållaren A bild 203 från
sidoklämmorna B och ta ut den.
❒Lossa elkontakten.
❒Återmontera den nya lampan och se
till att passa in metalldelen med
skårorna på strålkastarparabolen.
Tryck på sidofjädrarna för att fästa
den.
❒Återanslut elkontakten.
❒Återmontera skyddskåpan C bild 201
av gummi.201
F1A0314
202
F1A0386
203
F1A0315
208
I NÖDLÄGE

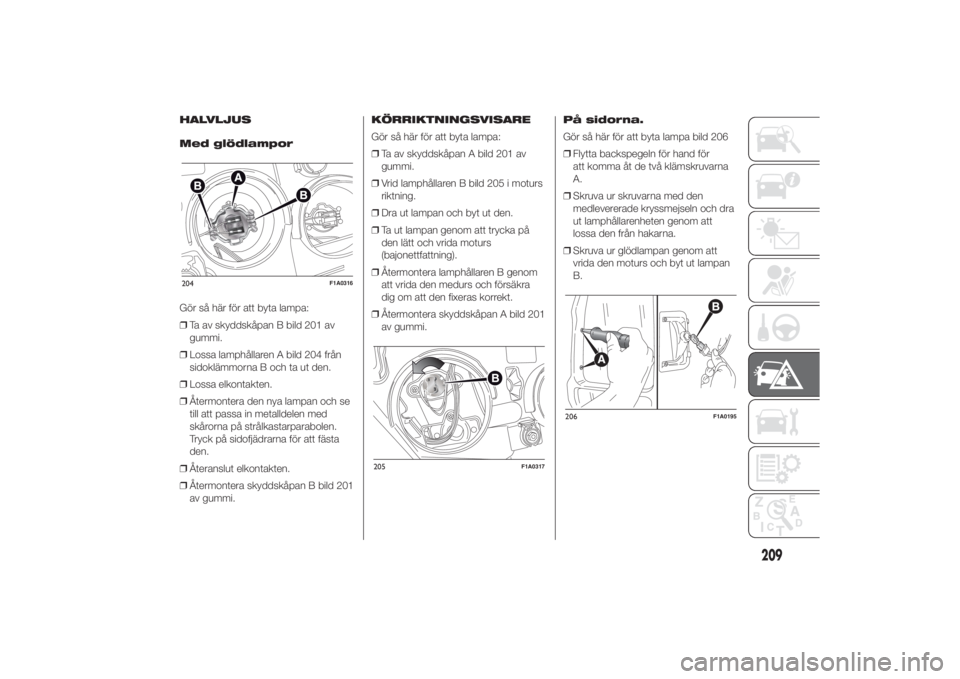

HALVLJUS
Med glödlampor
Gör så här för att byta lampa:
❒Ta av skyddskåpan B bild 201 av
gummi.
❒Lossa lamphållaren A bild 204 från
sidoklämmorna B och ta ut den.
❒Lossa elkontakten.
❒Återmontera den nya lampan och se
till att passa in metalldelen med
skårorna på strålkastarparabolen.
Tryck på sidofjädrarna för att fästa
den.
❒Återanslut elkontakten.
❒Återmontera skyddskåpan B bild 201
av gummi.KÖRRIKTNINGSVISARE
Gör så här för att byta lampa:
❒Ta av skyddskåpan A bild 201 av
gummi.
❒Vrid lamphållaren B bild 205 i moturs
riktning.
❒Dra ut lampan och byt ut den.
❒Ta ut lampan genom att trycka på
den lätt och vrida moturs
(bajonettfattning).
❒Återmontera lamphållaren B genom
att vrida den medurs och försäkra
dig om att den fixeras korrekt.
❒Återmontera skyddskåpan A bild 201
av gummi.På sidorna.
Gör så här för att byta lampa bild 206
❒Flytta backspegeln för hand för
att komma åt de två klämskruvarna
A.
❒Skruva ur skruvarna med den
medlevererade kryssmejseln och dra
ut lamphållarenheten genom att
lossa den från hakarna.
❒Skruva ur glödlampan genom att
vrida den moturs och byt ut lampan
B.204
F1A0316
205
F1A0317
206
F1A0195
209

DIMLJUS
(berörda versioner och marknader)
Gör så här för att byta ut glödlamporna
till de främre dimljusen:
❒Styr hjulet helt inåt.
❒Skruva loss skruven A och ta bort
luckan B bild 207.
❒Tryck på fjädern C bild 208 och
koppla ifrån det elektriska
kontaktdonet D.
❒Vrid och demontera lamphållaren E.
❒Ta ut lampan och byt ut den.
❒Montera tillbaka den nya lampan och
utför proceduren som beskrivs ovan i
omvänd ordning.BAKRE
BELYSNINGSENHETER
Lampornas placering i
belysningsenheten är den följande bild
209:
A stoppljus/positionsljus
B positionsljus
C körriktningsvisare
D backljusE dimbakljus
Gör så här för att byta lampa bild 210,
bild 211::
❒Öppna den sidohängda bakdörren.
❒Lossa de sju klämskruvarna A på
plastkåpan.
❒Skruva loss de två klämskruvarna B.
❒Ta ut enheten och koppla ifrån det
elektriska kontaktdonet.207
F1A0361
208
F1A0362
209
F1A0318
210
F1A0319
210
I NÖDLÄGE

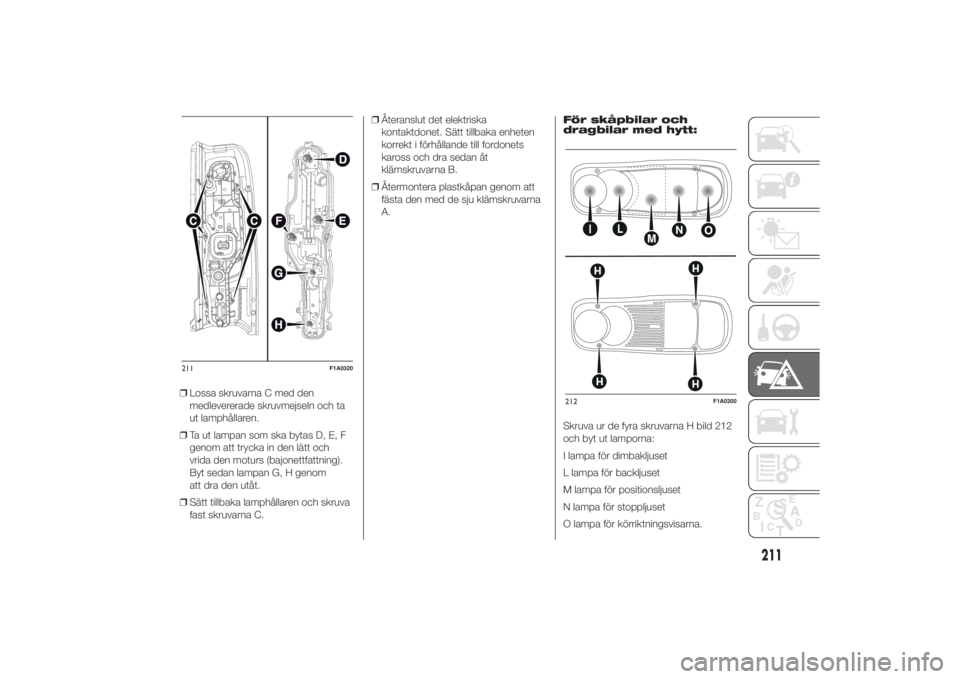

❒Lossa skruvarna C med den
medlevererade skruvmejseln och ta
ut lamphållaren.
❒Ta ut lampan som ska bytas D, E, F
genom att trycka in den lätt och
vrida den moturs (bajonettfattning).
Byt sedan lampan G, H genom
att dra den utåt.
❒Sätt tillbaka lamphållaren och skruva
fast skruvarna C.❒Återanslut det elektriska
kontaktdonet. Sätt tillbaka enheten
korrekt i förhållande till fordonets
kaross och dra sedan åt
klämskruvarna B.
❒Återmontera plastkåpan genom att
fästa den med de sju klämskruvarna
A.För skåpbilar och
dragbilar med hytt:
Skruva ur de fyra skruvarna H bild 212
och byt ut lamporna:
I lampa för dimbakljuset
L lampa för backljuset
M lampa för positionsljuset
N lampa för stoppljuset
O lampa för körriktningsvisarna.211
F1A0320
212
F1A0200
211

TREDJE STOPPLJUS
Gör så här för att byta en lampa:
❒Skruva loss de två klämskruvarna A
bild 213.
❒Ta ut linsen.
❒Tryck med en motsatt rörelse på
flikarna B bild 214 och ta ut
lamphållaren.❒Ta ut den tryckmonterade lampan
och byt ut den.
NUMMERPLÅTSBELYSNINGGör så här för att byta en lampa:
❒Tryck på punkten som markeras med
pilen och ta ut linsen A bild 215.
❒Byt ut lampan genom att lossa den
från sidokontakterna. Sätt i den nya
lampan och se till att den fästs
korrekt mellan kontakterna.
❒Tryck åter fast linsen.POSITIONSLJUS PÅ
SIDAN
(berörda versioner och marknader)
Gör så här för att byta en lampa:
❒För extra lång skåpbil:
– Lossa de två klämskruvarna C bild
216 och ta bort lyktan.
– Ta bort lamphållaren D som sitter
baktill på lyktan genom att vrida den
1/4 varv.
– Ta ut den tryckmonterade lampan och
byt ut den.
❒För dragbilar med hytt och skåp:
– Ta bort lamphållaren som sitter baktill
på lyktan genom att vrida den 1/4
varv.
– Ta ut den tryckmonterade lampan och
byt ut den.
213
F1A0204
214
F1A0205
215
F1A0206
216
F1A0207
212
I NÖDLÄGE

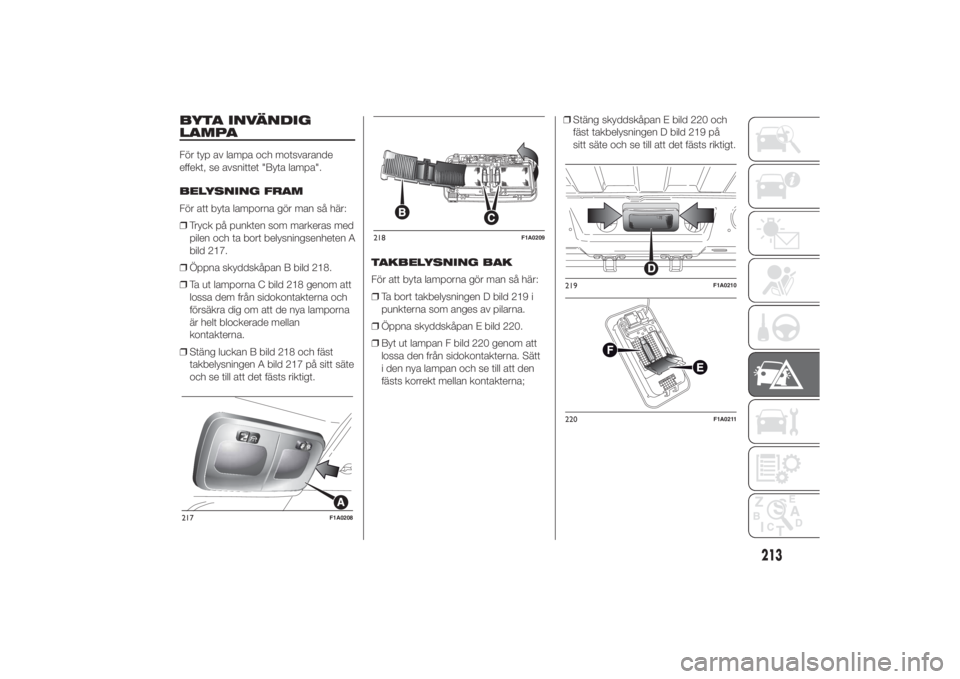

BYTA INVÄNDIG
LAMPAFör typ av lampa och motsvarande
effekt, se avsnittet "Byta lampa".
BELYSNING FRAM
För att byta lamporna gör man så här:
❒Tryck på punkten som markeras med
pilen och ta bort belysningsenheten A
bild 217.
❒Öppna skyddskåpan B bild 218.
❒Ta ut lamporna C bild 218 genom att
lossa dem från sidokontakterna och
försäkra dig om att de nya lamporna
är helt blockerade mellan
kontakterna.
❒Stäng luckan B bild 218 och fäst
takbelysningen A bild 217 på sitt säte
och se till att det fästs riktigt.TAKBELYSNING BAK
För att byta lamporna gör man så här:
❒Ta bort takbelysningen D bild 219 i
punkterna som anges av pilarna.
❒Öppna skyddskåpan E bild 220.
❒Byt ut lampan F bild 220 genom att
lossa den från sidokontakterna. Sätt
i den nya lampan och se till att den
fästs korrekt mellan kontakterna;❒Stäng skyddskåpan E bild 220 och
fäst takbelysningen D bild 219 på
sitt säte och se till att det fästs riktigt.217
F1A0208
218
F1A0209
219
F1A0210
220
F1A0211
213

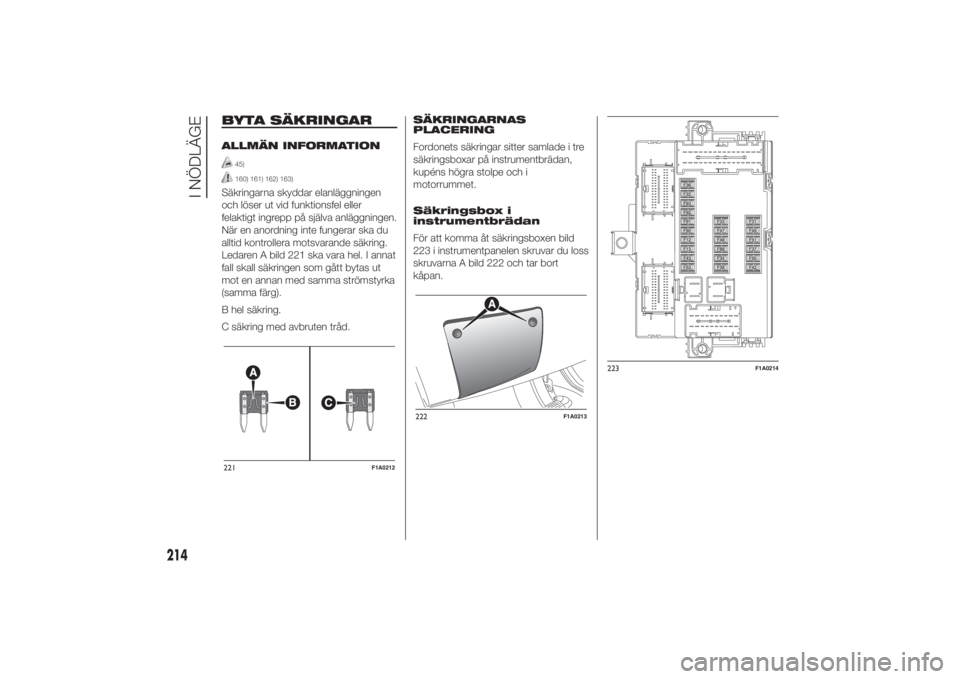

BYTA SÄKRINGARALLMÄN INFORMATION
45)160) 161) 162) 163)
Säkringarna skyddar elanläggningen
och löser ut vid funktionsfel eller
felaktigt ingrepp på själva anläggningen.
När en anordning inte fungerar ska du
alltid kontrollera motsvarande säkring.
Ledaren A bild 221 ska vara hel. I annat
fall skall säkringen som gått bytas ut
mot en annan med samma strömstyrka
(samma färg).
B hel säkring.
C säkring med avbruten tråd.SÄKRINGARNAS
PLACERING
Fordonets säkringar sitter samlade i tre
säkringsboxar på instrumentbrädan,
kupéns högra stolpe och i
motorrummet.
Säkringsbox i
instrumentbrädan
För att komma åt säkringsboxen bild
223 i instrumentpanelen skruvar du loss
skruvarna A bild 222 och tar bort
kåpan.221
F1A0212
222
F1A0213
223
F1A0214
214
I NÖDLÄGE

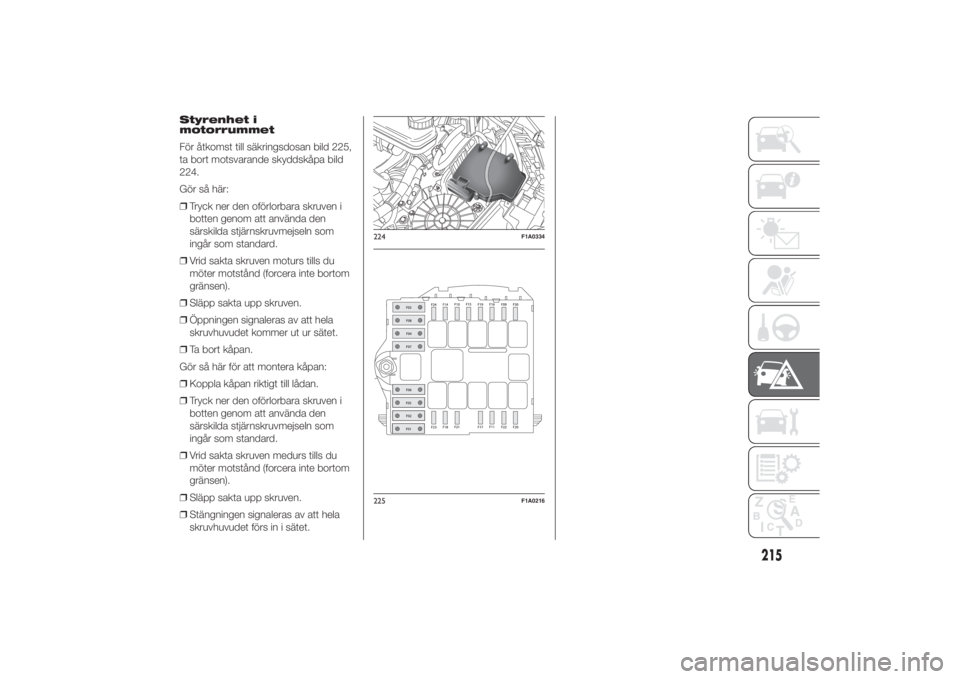

Styrenhet i
motorrummet
För åtkomst till säkringsdosan bild 225,
ta bort motsvarande skyddskåpa bild
224.
Gör så här:
❒Tryck ner den oförlorbara skruven i
botten genom att använda den
särskilda stjärnskruvmejseln som
ingår som standard.
❒Vrid sakta skruven moturs tills du
möter motstånd (forcera inte bortom
gränsen).
❒Släpp sakta upp skruven.
❒Öppningen signaleras av att hela
skruvhuvudet kommer ut ur sätet.
❒Ta bort kåpan.
Gör så här för att montera kåpan:
❒Koppla kåpan riktigt till lådan.
❒Tryck ner den oförlorbara skruven i
botten genom att använda den
särskilda stjärnskruvmejseln som
ingår som standard.
❒Vrid sakta skruven medurs tills du
möter motstånd (forcera inte bortom
gränsen).
❒Släpp sakta upp skruven.
❒Stängningen signaleras av att hela
skruvhuvudet förs in i sätet.
224
F1A0334
225
F1A0216
215

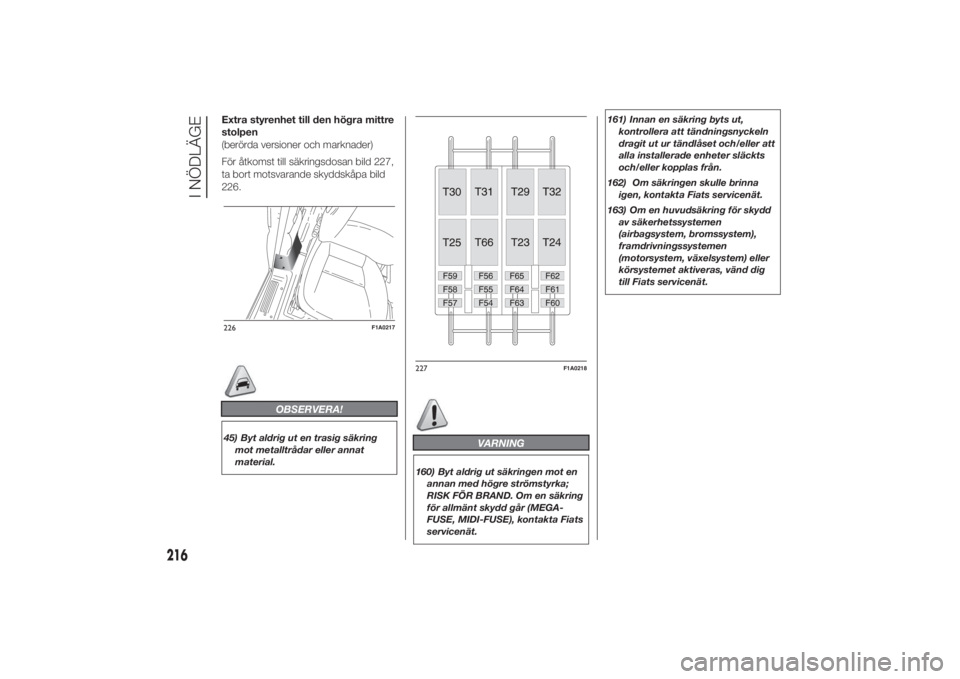

Extra styrenhet till den högra mittre
stolpen
(berörda versioner och marknader)
För åtkomst till säkringsdosan bild 227,
ta bort motsvarande skyddskåpa bild
226.
OBSERVERA!
45) Byt aldrig ut en trasig säkring
mot metalltrådar eller annat
material.
VARNING
160) Byt aldrig ut säkringen mot en
annan med högre strömstyrka;
RISK FÖR BRAND. Om en säkring
för allmänt skydd går (MEGA-
FUSE, MIDI-FUSE), kontakta Fiats
servicenät.161) Innan en säkring byts ut,
kontrollera att tändningsnyckeln
dragit ut ur tändlåset och/eller att
alla installerade enheter släckts
och/eller kopplas från.
162) Om säkringen skulle brinna
igen, kontakta Fiats servicenät.
163) Om en huvudsäkring för skydd
av säkerhetssystemen
(airbagsystem, bromssystem),
framdrivningssystemen
(motorsystem, växelsystem) eller
körsystemet aktiveras, vänd dig
till Fiats servicenät.
226
F1A0217
227
F1A0218
216
