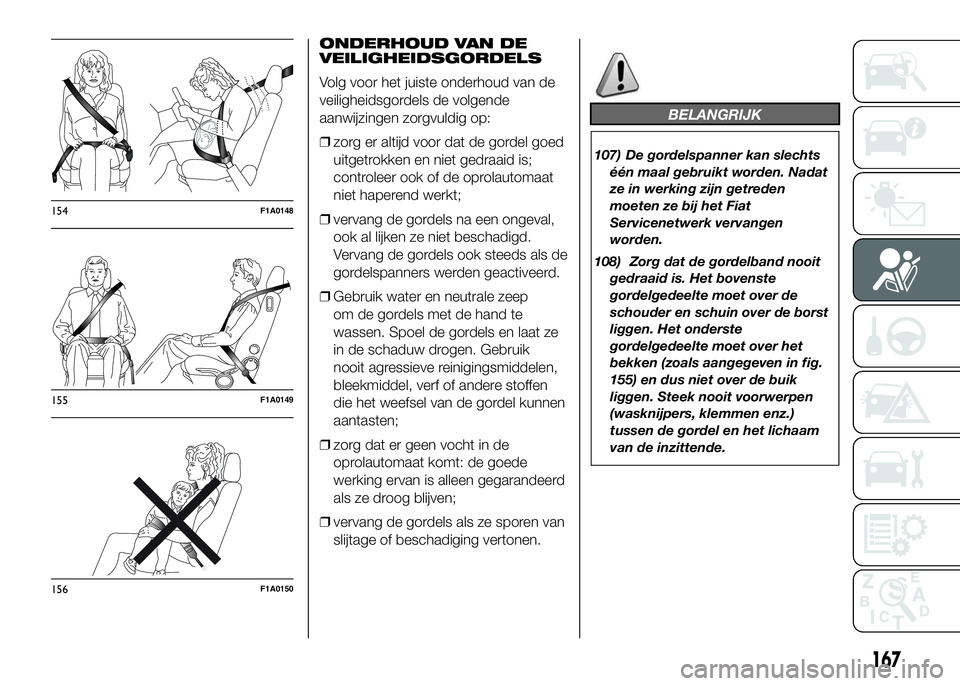

ONDERHOUD VAN DE
VEILIGHEIDSGORDELS
Volg voor het juiste onderhoud van de
veiligheidsgordels de volgende
aanwijzingen zorgvuldig op:
❒zorg er altijd voor dat de gordel goed
uitgetrokken en niet gedraaid is;
controleer ook of de oprolautomaat
niet haperend werkt;
❒vervang de gordels na een ongeval,
ook al lijken ze niet beschadigd.
Vervang de gordels ook steeds als de
gordelspanners werden geactiveerd.
❒Gebruik water en neutrale zeep
om de gordels met de hand te
wassen. Spoel de gordels en laat ze
in de schaduw drogen. Gebruik
nooit agressieve reinigingsmiddelen,
bleekmiddel, verf of andere stoffen
die het weefsel van de gordel kunnen
aantasten;
❒zorg dat er geen vocht in de
oprolautomaat komt: de goede
werking ervan is alleen gegarandeerd
als ze droog blijven;
❒vervang de gordels als ze sporen van
slijtage of beschadiging vertonen.
BELANGRIJK
107) De gordelspanner kan slechts
één maal gebruikt worden. Nadat
ze in werking zijn getreden
moeten ze bij het Fiat
Servicenetwerk vervangen
worden.
108) Zorg dat de gordelband nooit
gedraaid is. Het bovenste
gordelgedeelte moet over de
schouder en schuin over de borst
liggen. Het onderste
gordelgedeelte moet over het
bekken (zoals aangegeven in fig.
155) en dus niet over de buik
liggen. Steek nooit voorwerpen
(wasknijpers, klemmen enz.)
tussen de gordel en het lichaam
van de inzittende.
154F1A0148
155F1A0149
156F1A0150
167

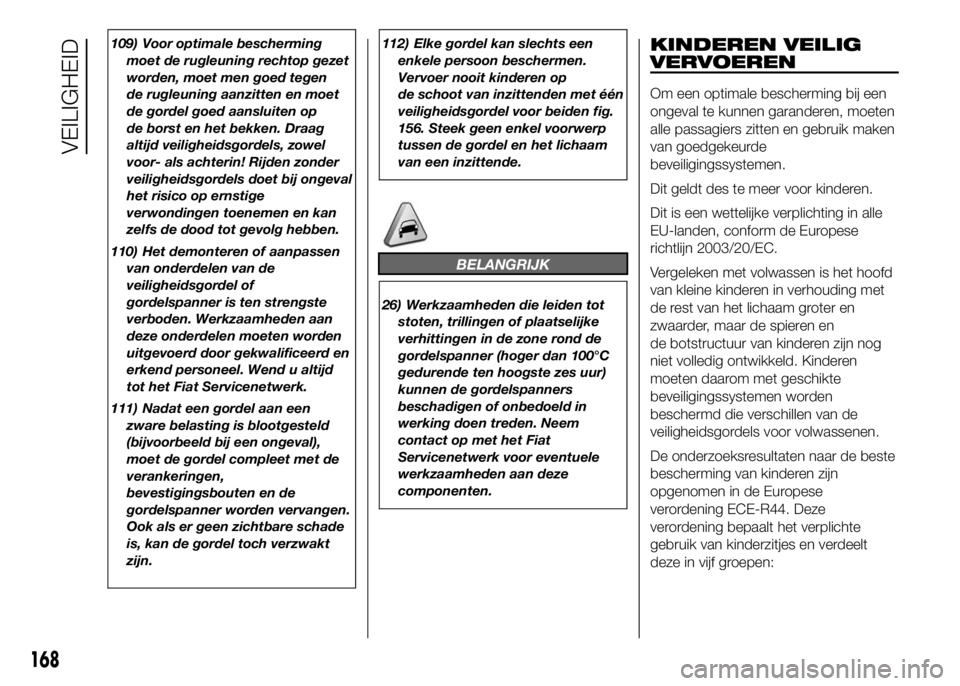

109) Voor optimale bescherming
moet de rugleuning rechtop gezet
worden, moet men goed tegen
de rugleuning aanzitten en moet
de gordel goed aansluiten op
de borst en het bekken. Draag
altijd veiligheidsgordels, zowel
voor- als achterin! Rijden zonder
veiligheidsgordels doet bij ongeval
het risico op ernstige
verwondingen toenemen en kan
zelfs de dood tot gevolg hebben.
110) Het demonteren of aanpassen
van onderdelen van de
veiligheidsgordel of
gordelspanner is ten strengste
verboden. Werkzaamheden aan
deze onderdelen moeten worden
uitgevoerd door gekwalificeerd en
erkend personeel. Wend u altijd
tot het Fiat Servicenetwerk.
111) Nadat een gordel aan een
zware belasting is blootgesteld
(bijvoorbeeld bij een ongeval),
moet de gordel compleet met de
verankeringen,
bevestigingsbouten en de
gordelspanner worden vervangen.
Ook als er geen zichtbare schade
is, kan de gordel toch verzwakt
zijn.112) Elke gordel kan slechts een
enkele persoon beschermen.
Vervoer nooit kinderen op
de schoot van inzittenden met één
veiligheidsgordel voor beiden fig.
156. Steek geen enkel voorwerp
tussen de gordel en het lichaam
van een inzittende.
BELANGRIJK
26) Werkzaamheden die leiden tot
stoten, trillingen of plaatselijke
verhittingen in de zone rond de
gordelspanner (hoger dan 100°C
gedurende ten hoogste zes uur)
kunnen de gordelspanners
beschadigen of onbedoeld in
werking doen treden. Neem
contact op met het Fiat
Servicenetwerk voor eventuele
werkzaamheden aan deze
componenten.
KINDEREN VEILIG
VERVOEREN
Om een optimale bescherming bij een
ongeval te kunnen garanderen, moeten
alle passagiers zitten en gebruik maken
van goedgekeurde
beveiligingssystemen.
Dit geldt des te meer voor kinderen.
Dit is een wettelijke verplichting in alle
EU-landen, conform de Europese
richtlijn 2003/20/EC.
Vergeleken met volwassen is het hoofd
van kleine kinderen in verhouding met
de rest van het lichaam groter en
zwaarder, maar de spieren en
de botstructuur van kinderen zijn nog
niet volledig ontwikkeld. Kinderen
moeten daarom met geschikte
beveiligingssystemen worden
beschermd die verschillen van de
veiligheidsgordels voor volwassenen.
De onderzoeksresultaten naar de beste
bescherming van kinderen zijn
opgenomen in de Europese
verordening ECE-R44. Deze
verordening bepaalt het verplichte
gebruik van kinderzitjes en verdeelt
deze in vijf groepen:
168
VEILIGHEID

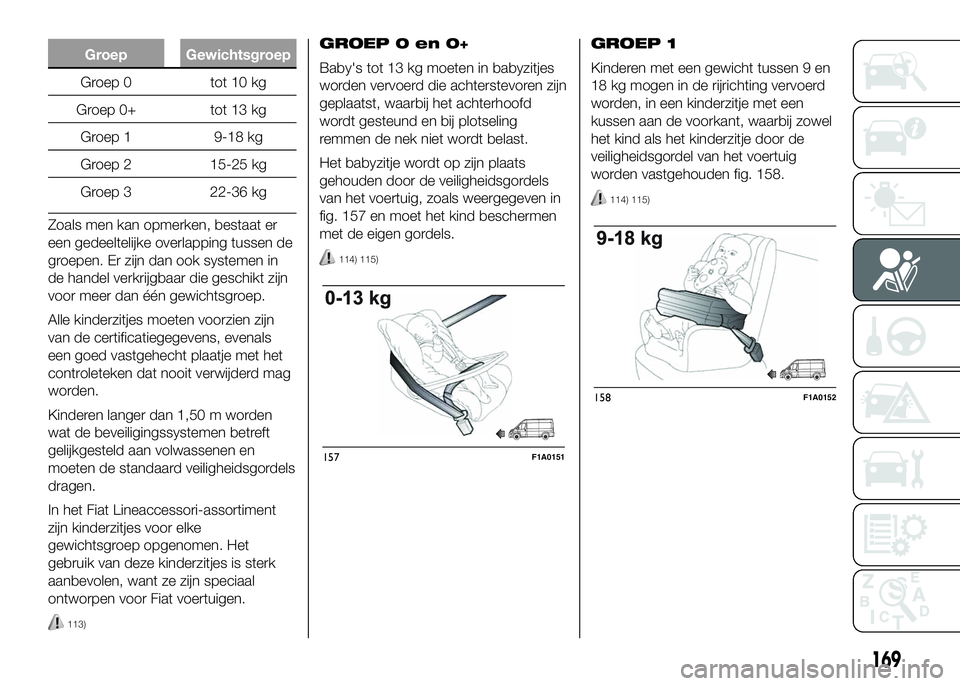

Groep Gewichtsgroep
Groep 0 tot 10 kg
Groep 0+ tot 13 kg
Groep 1 9-18 kg
Groep 2 15-25 kg
Groep 3 22-36 kg
Zoals men kan opmerken, bestaat er
een gedeeltelijke overlapping tussen de
groepen. Er zijn dan ook systemen in
de handel verkrijgbaar die geschikt zijn
voor meer dan één gewichtsgroep.
Alle kinderzitjes moeten voorzien zijn
van de certificatiegegevens, evenals
een goed vastgehecht plaatje met het
controleteken dat nooit verwijderd mag
worden.
Kinderen langer dan 1,50 m worden
wat de beveiligingssystemen betreft
gelijkgesteld aan volwassenen en
moeten de standaard veiligheidsgordels
dragen.
In het Fiat Lineaccessori-assortiment
zijn kinderzitjes voor elke
gewichtsgroep opgenomen. Het
gebruik van deze kinderzitjes is sterk
aanbevolen, want ze zijn speciaal
ontworpen voor Fiat voertuigen.
113)
GROEP 0 en 0+
Baby's tot 13 kg moeten in babyzitjes
worden vervoerd die achterstevoren zijn
geplaatst, waarbij het achterhoofd
wordt gesteund en bij plotseling
remmen de nek niet wordt belast.
Het babyzitje wordt op zijn plaats
gehouden door de veiligheidsgordels
van het voertuig, zoals weergegeven in
fig. 157 en moet het kind beschermen
met de eigen gordels.
114) 115)
GROEP 1
Kinderen met een gewicht tussen 9 en
18 kg mogen in de rijrichting vervoerd
worden, in een kinderzitje met een
kussen aan de voorkant, waarbij zowel
het kind als het kinderzitje door de
veiligheidsgordel van het voertuig
worden vastgehouden fig. 158.
114) 115)
157F1A0151
158F1A0152
169

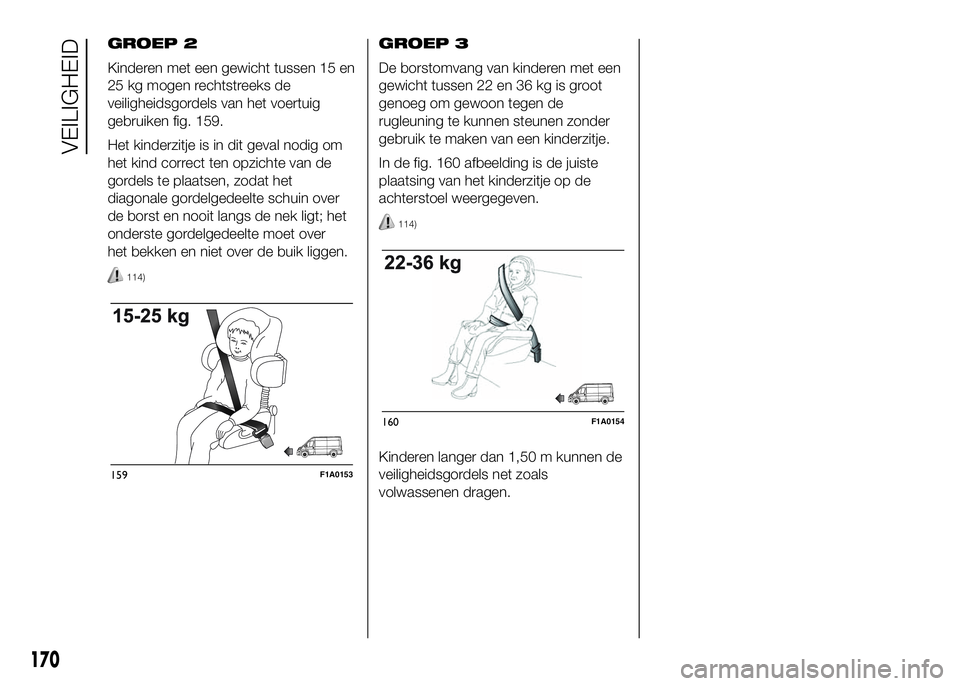

GROEP 2
Kinderen met een gewicht tussen 15 en
25 kg mogen rechtstreeks de
veiligheidsgordels van het voertuig
gebruiken fig. 159.
Het kinderzitje is in dit geval nodig om
het kind correct ten opzichte van de
gordels te plaatsen, zodat het
diagonale gordelgedeelte schuin over
de borst en nooit langs de nek ligt; het
onderste gordelgedeelte moet over
het bekken en niet over de buik liggen.
114)
GROEP 3
De borstomvang van kinderen met een
gewicht tussen 22 en 36 kg is groot
genoeg om gewoon tegen de
rugleuning te kunnen steunen zonder
gebruik te maken van een kinderzitje.
In de fig. 160 afbeelding is de juiste
plaatsing van het kinderzitje op de
achterstoel weergegeven.
114)
Kinderen langer dan 1,50 m kunnen de
veiligheidsgordels net zoals
volwassenen dragen.
159F1A0153
160F1A0154
170
VEILIGHEID

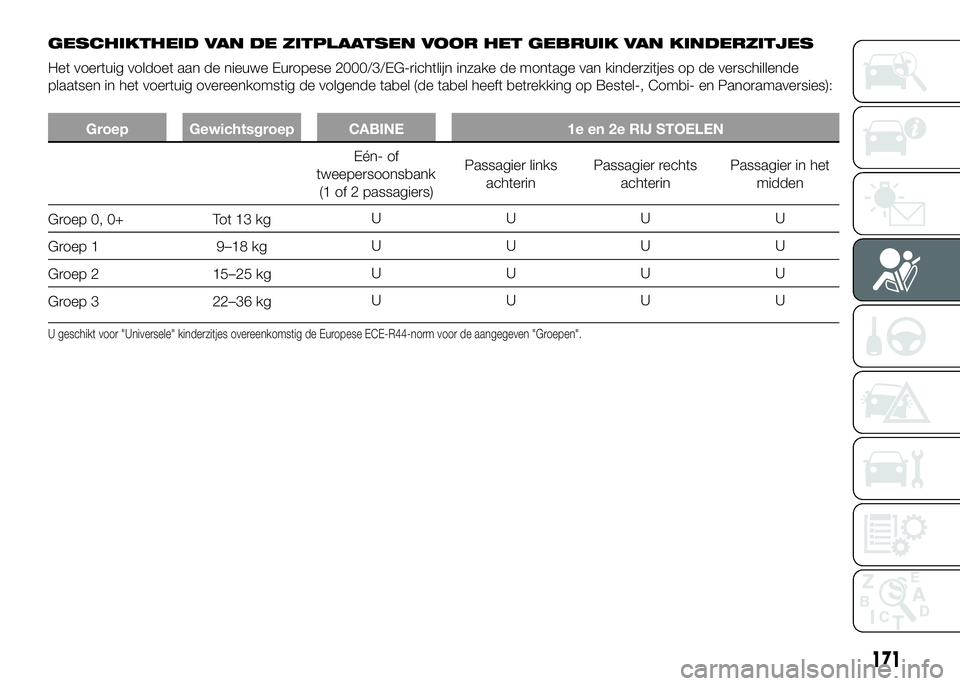

GESCHIKTHEID VAN DE ZITPLAATSEN VOOR HET GEBRUIK VAN KINDERZITJES
Het voertuig voldoet aan de nieuwe Europese 2000/3/EG-richtlijn inzake de montage van kinderzitjes op de verschillende
plaatsen in het voertuig overeenkomstig de volgende tabel (de tabel heeft betrekking op Bestel-, Combi- en Panoramaversies):
Groep Gewichtsgroep CABINE 1e en 2e RIJ STOELEN
Eén- of
tweepersoonsbank
(1 of 2 passagiers)Passagier links
achterinPassagier rechts
achterinPassagier in het
midden
Groep 0, 0+ Tot 13 kgUUUU
Groep 1 9–18 kgUUUU
Groep 2 15–25 kgUUUU
Groep 3 22–36 kgUUUU
U geschikt voor "Universele" kinderzitjes overeenkomstig de Europese ECE-R44-norm voor de aangegeven "Groepen".
171

Belangrijkste
veiligheidsvoorschriften
voor het vervoeren van
kinderen
❒Het wordt aanbevolen kinderen altijd
op de achterbank te vervoeren, bij
een ongeval biedt de achterbank de
meeste bescherming.
❒Als de passagiersairbag buiten
werking is gesteld, controleer dan of
de led op de knop
op het
instrumentenpaneel brandt om er
zeker van te zijn dat deze airbag
daadwerkelijk is uitgeschakeld.
❒Volg de aanwijzingen, die de
producent verplicht bij het kinderzitje
moet leveren, zorgvuldig op. Bewaar
deze aanwijzingen samen met de
overige documenten en dit
instructieboekje in het voertuig.
Gebruik geen gebruikte kinderzitjes
waarvan de gebruiksaanwijzingen
ontbreken.
❒Controleer of de gordel goed is
vastgemaakt door eraan te trekken.
❒Elk kinderzitje is bedoeld voor slechts
één kind: vervoer nooit twee kinderen
in één zitje.
❒Controleer altijd of de gordel niet
langs de nek van het kind loopt.❒Controleer tijdens het rijden of het
kind geen verkeerde houding
aanneemt of de gordels losmaakt.
❒Vervoer kinderen nooit op schoot,
ook geen pasgeborenen. Niemand
is in staat om een kind vast te
houden bij een ongeval.
❒Na een ongeval moet het kinderzitje
door een nieuw exemplaar worden
vervangen.
BELANGRIJK
113)
Plaats een tegen de rijrichting in
gemonteerd kinderzitje nooit
op de passagiersstoel als de
zijairbag aan passagierszijde is
ingeschakeld. Bij een ongeval, hoe
klein ook, kan de airbag ernstig
letsel en zelfs de dood van het
kind tot gevolg hebben. Het is
raadzaam kinderen altijd in
kinderzitjes op de achterbank te
vervoeren: bij een ongeval biedt
de achterbank de meeste
bescherming. Als een kind op devoorstoel in een tegen de
rijrichting in gemonteerd
kinderzitje vervoerd moet worden,
schakel dan de
passagierszijairbags (front- en
zijairbags ter bescherming van
borst/bekken, bij bepaalde
versies/markten) uit met behulp
van het setup-menu. Het is
belangrijk om te controleren of de
speciale led op de knop
op
het instrumentenpaneel brandt
om er zeker van te zijn dat deze
airbags daadwerkelijk zijn
uitgeschakeld. De passagiersstoel
moet tevens zo ver mogelijk naar
achteren zijn geschoven om te
voorkomen dat het kinderzitje
eventueel in aanraking komt met
het dashboard.
114) De afbeeldingen dienen slechts
ter illustratie van de montage.
Monteer het kinderzitje
overeenkomstig de aanwijzingen,
die bijgesloten moeten zijn.
172
VEILIGHEID

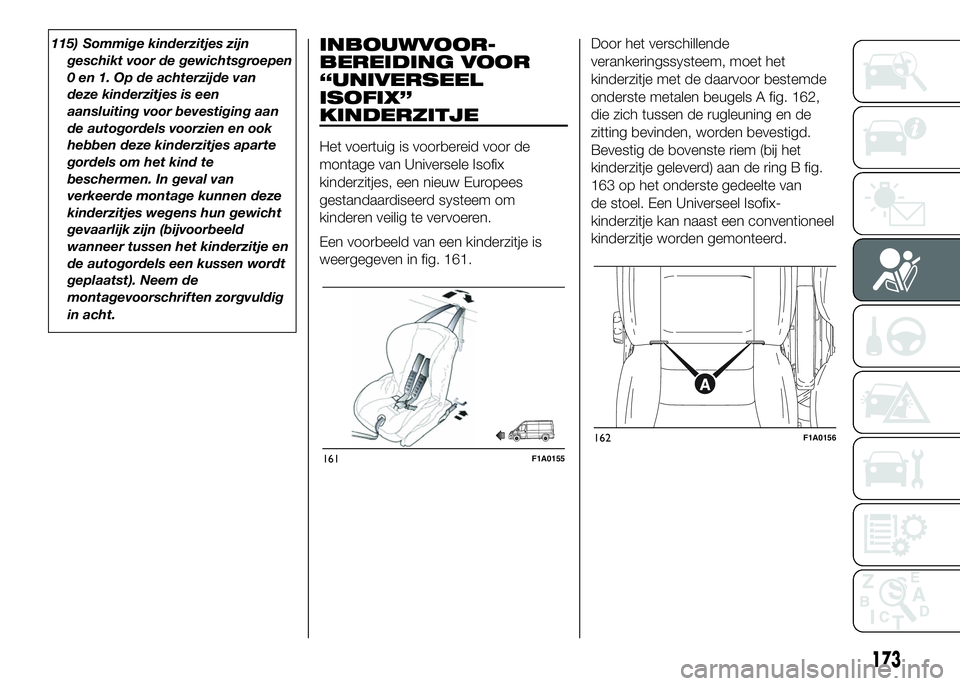

115) Sommige kinderzitjes zijn
geschikt voor de gewichtsgroepen
0 en 1. Op de achterzijde van
deze kinderzitjes is een
aansluiting voor bevestiging aan
de autogordels voorzien en ook
hebben deze kinderzitjes aparte
gordels om het kind te
beschermen. In geval van
verkeerde montage kunnen deze
kinderzitjes wegens hun gewicht
gevaarlijk zijn (bijvoorbeeld
wanneer tussen het kinderzitje en
de autogordels een kussen wordt
geplaatst). Neem de
montagevoorschriften zorgvuldig
in acht.INBOUWVOOR-
BEREIDING VOOR
“UNIVERSEEL
ISOFIX”
KINDERZITJE
Het voertuig is voorbereid voor de
montage van Universele Isofix
kinderzitjes, een nieuw Europees
gestandaardiseerd systeem om
kinderen veilig te vervoeren.
Een voorbeeld van een kinderzitje is
weergegeven in fig. 161.Door het verschillende
verankeringssysteem, moet het
kinderzitje met de daarvoor bestemde
onderste metalen beugels A fig. 162,
die zich tussen de rugleuning en de
zitting bevinden, worden bevestigd.
Bevestig de bovenste riem (bij het
kinderzitje geleverd) aan de ring B fig.
163 op het onderste gedeelte van
de stoel. Een Universeel Isofix-
kinderzitje kan naast een conventioneel
kinderzitje worden gemonteerd.
161F1A0155
162F1A0156
173

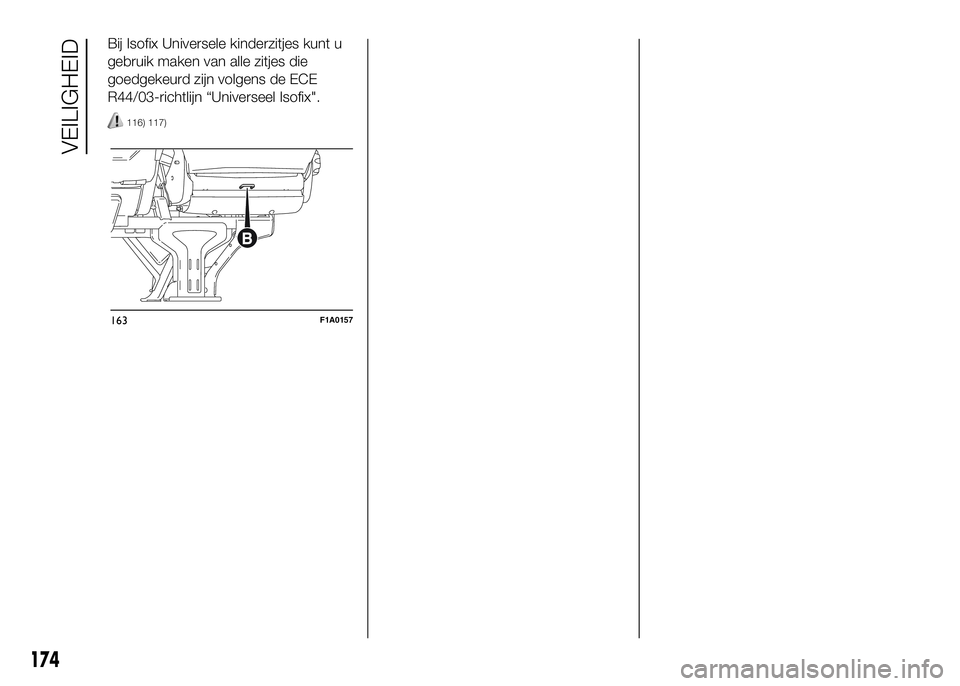

Bij Isofix Universele kinderzitjes kunt u
gebruik maken van alle zitjes die
goedgekeurd zijn volgens de ECE
R44/03-richtlijn “Universeel Isofix".
116) 117)
163F1A0157
174
VEILIGHEID

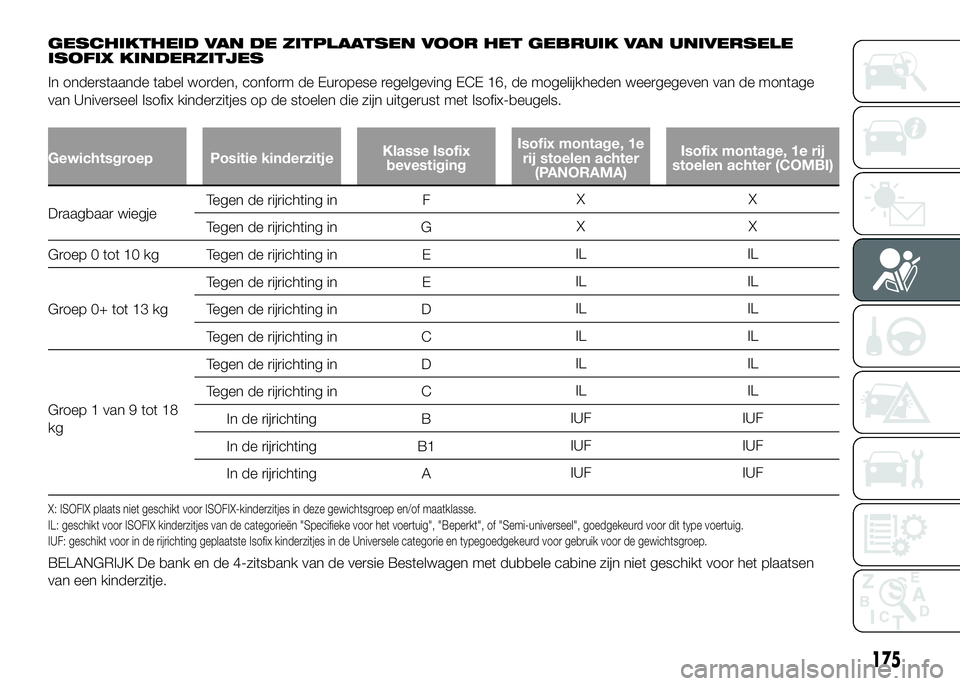

GESCHIKTHEID VAN DE ZITPLAATSEN VOOR HET GEBRUIK VAN UNIVERSELE
ISOFIX KINDERZITJES
In onderstaande tabel worden, conform de Europese regelgeving ECE 16, de mogelijkheden weergegeven van de montage
van Universeel Isofix kinderzitjes op de stoelen die zijn uitgerust met Isofix-beugels.
Gewichtsgroep Positie kinderzitjeKlasse Isofix
bevestigingIsofix montage, 1e
rij stoelen achter
(PANORAMA)Isofix montage, 1e rij
stoelen achter (COMBI)
Draagbaar wiegjeTegen de rijrichting in FXX
Tegen de rijrichting in GXX
Groep 0 tot 10 kg Tegen de rijrichting in EIL IL
Groep 0+ tot 13 kgTegen de rijrichting in EIL IL
Tegen de rijrichting in DIL IL
Tegen de rijrichting in CIL IL
Groep 1 van 9 tot 18
kgTegen de rijrichting in DIL IL
Tegen de rijrichting in CIL IL
In de rijrichting BIUF IUF
In de rijrichting B1IUF IUF
In de rijrichting AIUF IUF
X: ISOFIX plaats niet geschikt voor ISOFIX-kinderzitjes in deze gewichtsgroep en/of maatklasse.
IL: geschikt voor ISOFIX kinderzitjes van de categorieën "Specifieke voor het voertuig", "Beperkt", of "Semi-universeel", goedgekeurd voor dit type voertuig.
IUF: geschikt voor in de rijrichting geplaatste Isofix kinderzitjes in de Universele categorie en typegoedgekeurd voor gebruik voor de gewichtsgroep.
BELANGRIJK De bank en de 4-zitsbank van de versie Bestelwagen met dubbele cabine zijn niet geschikt voor het plaatsen
van een kinderzitje.
175

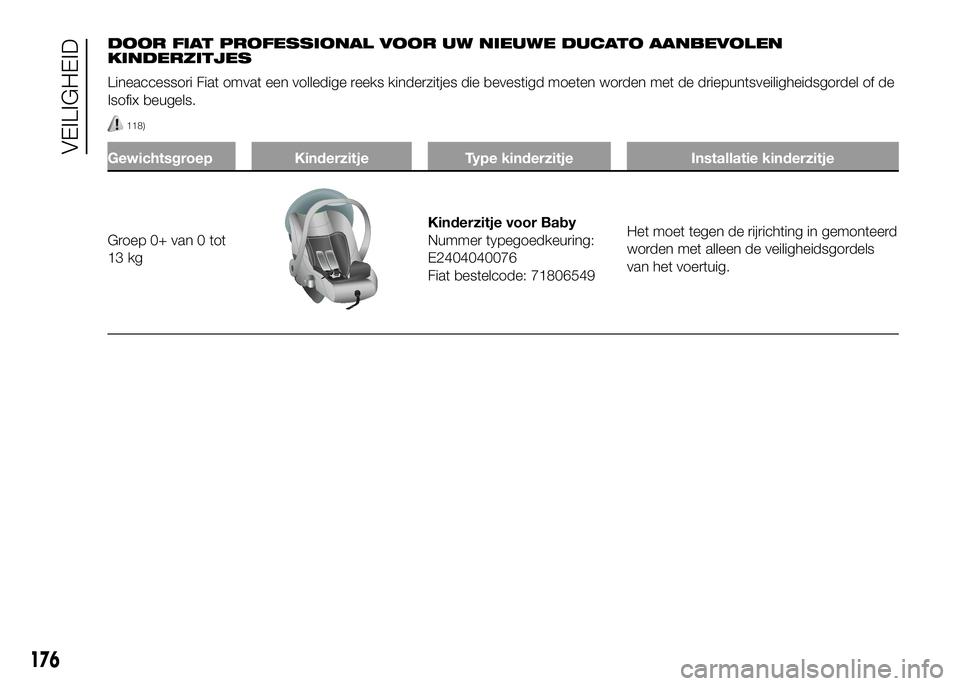

DOOR FIAT PROFESSIONAL VOOR UW NIEUWE DUCATO AANBEVOLEN
KINDERZITJES
Lineaccessori Fiat omvat een volledige reeks kinderzitjes die bevestigd moeten worden met de driepuntsveiligheidsgordel of de
Isofix beugels.
118)
Gewichtsgroep Kinderzitje Type kinderzitje Installatie kinderzitje
Groep 0+ van 0 tot
13 kg
Kinderzitje voor Baby
Nummer typegoedkeuring:
E2404040076
Fiat bestelcode: 71806549Het moet tegen de rijrichting in gemonteerd
worden met alleen de veiligheidsgordels
van het voertuig.
176
VEILIGHEID
