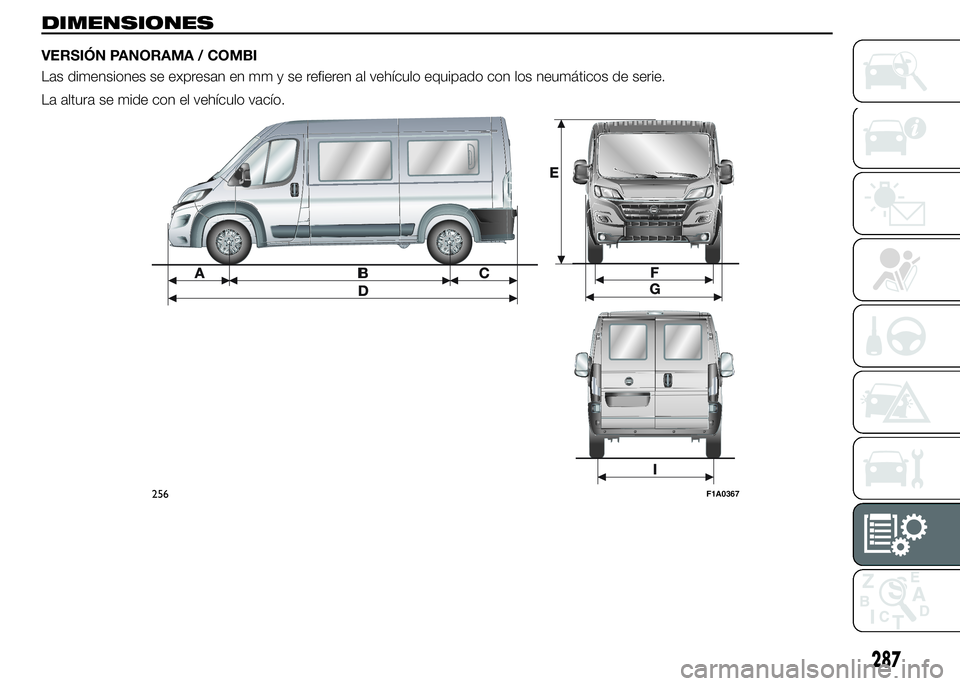

DIMENSIONES
VERSIÓN PANORAMA / COMBI
Las dimensiones se expresan en mm y se refieren al vehículo equipado con los neumáticos de serie.
La altura se mide con el vehículo vacío.

D4963 5413 5998 - 6363(*)
E2254 2524 2524
F1810 1810 1810
G2050 2050 2050
I1790 1790 1790
(*) Versión MINIBÚS 16 plazas + 1
Las dimensiones varían según las distintas versiones dentro de los límites indicados más arriba.
288
DATOS TÉCNICOS

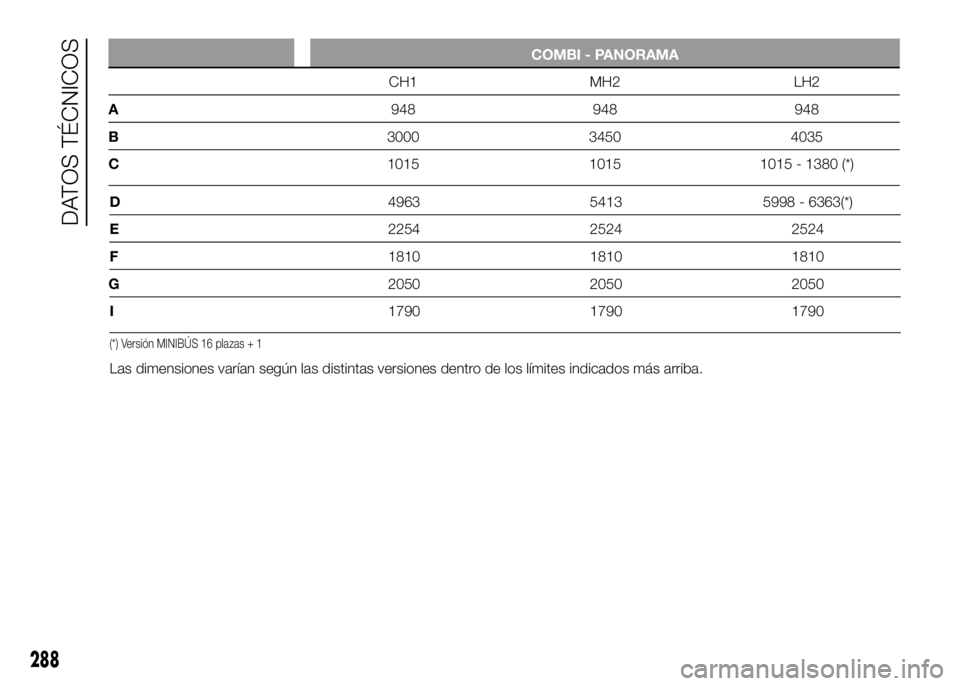

COMBI - PANORAMA
CH1 MH2 LH2
A948 948 948
B3000 3450 4035
C1015 1015 1015 - 1380 (*)

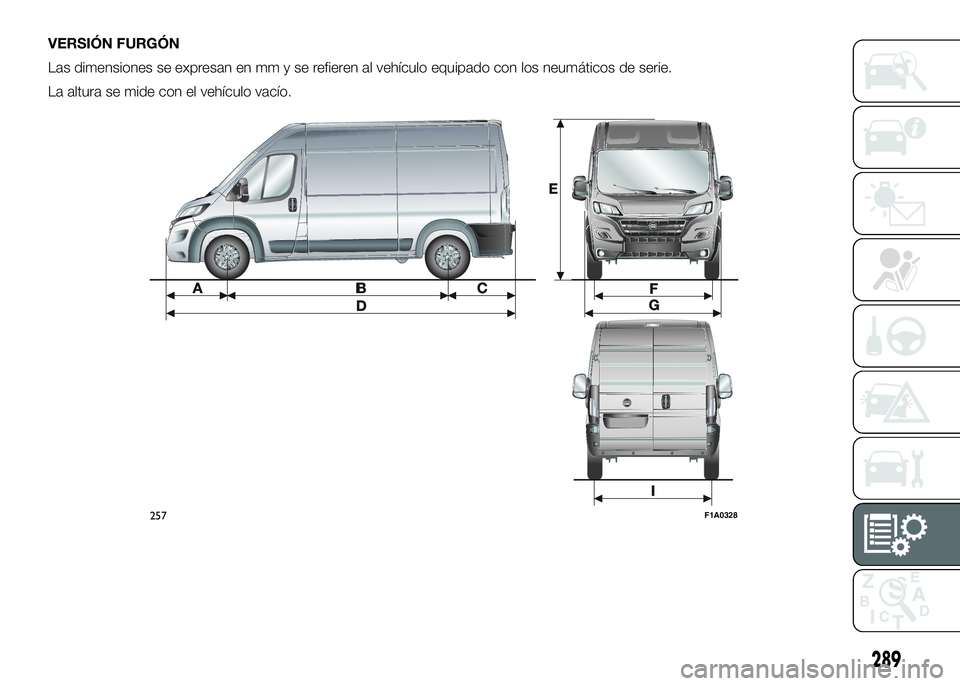

VERSIÓN FURGÓN
Las dimensiones se expresan en mm y se refieren al vehículo equipado con los neumáticos de serie.
La altura se mide con el vehículo vacío.
257F1A0328
289

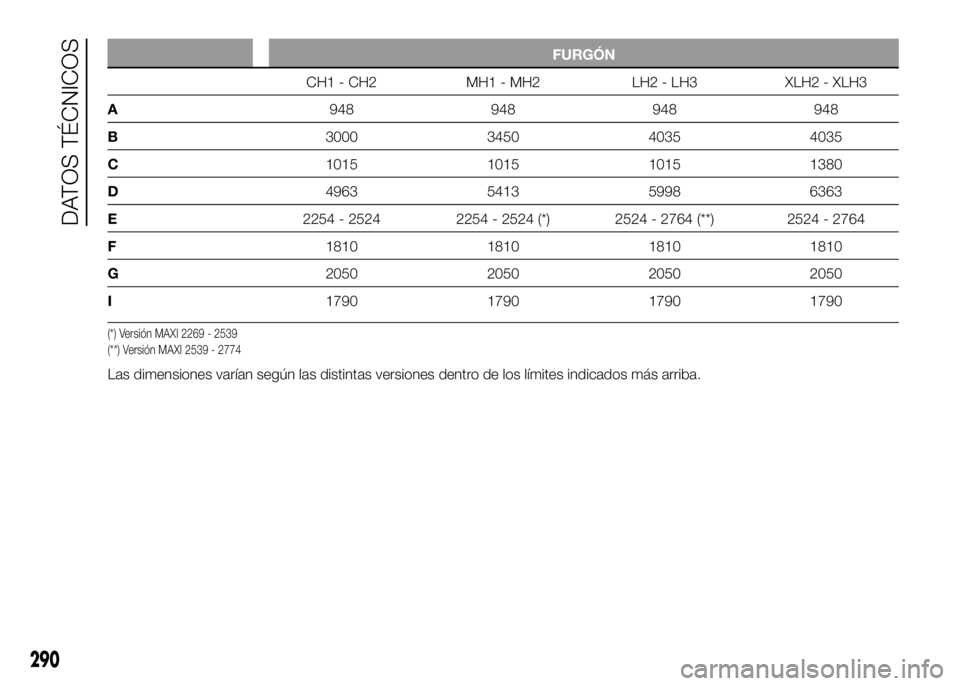

FURGÓN
CH1 - CH2 MH1 - MH2 LH2 - LH3 XLH2 - XLH3
A948 948 948 948
B3000 3450 4035 4035
C1015 1015 1015 1380
D4963 5413 5998 6363
E2254 - 2524 2254 - 2524 (*) 2524 - 2764 (**) 2524 - 2764
F1810 1810 1810 1810
G2050 2050 2050 2050
I1790 1790 1790 1790
(*) Versión MAXI 2269 - 2539
(**) Versión MAXI 2539 - 2774
Las dimensiones varían según las distintas versiones dentro de los límites indicados más arriba.
290
DATOS TÉCNICOS

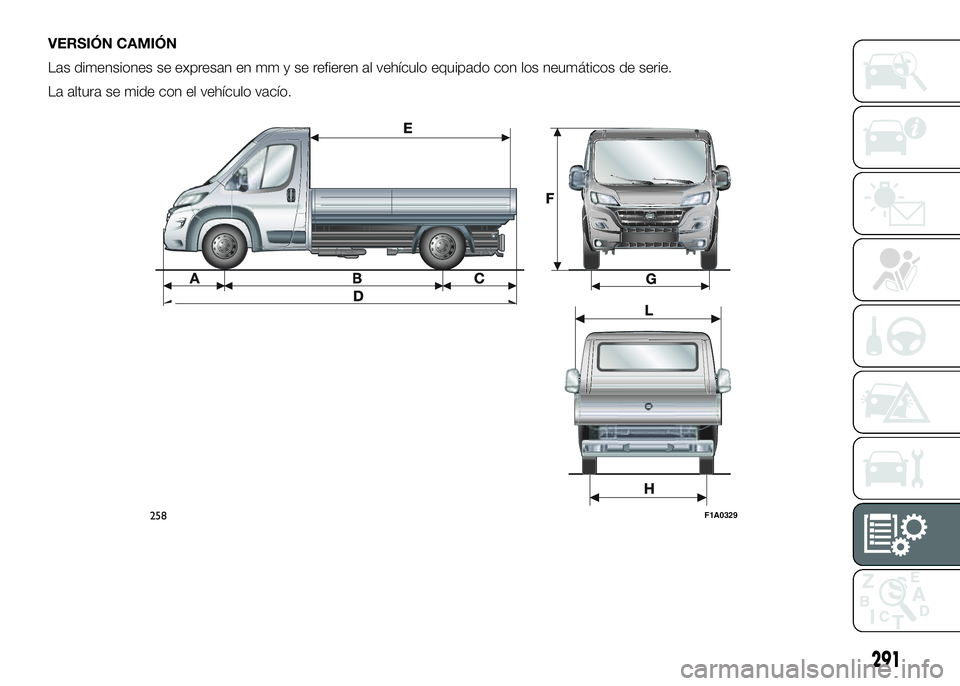

VERSIÓN CAMIÓN
Las dimensiones se expresan en mm y se refieren al vehículo equipado con los neumáticos de serie.
La altura se mide con el vehículo vacío.
258F1A0329
291

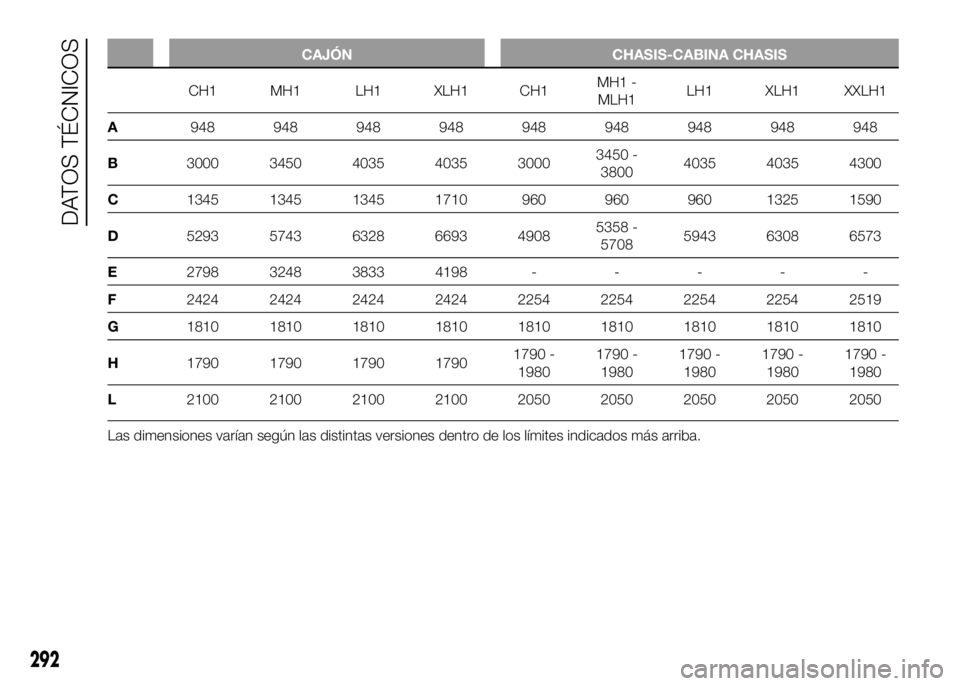

CAJÓN CHASIS-CABINA CHASIS
CH1 MH1 LH1 XLH1 CH1MH1 -
MLH1LH1 XLH1 XXLH1
A948 948 948 948 948 948 948 948 948
B3000 3450 4035 4035 30003450 -
38004035 4035 4300
C1345 1345 1345 1710 960 960 960 1325 1590
D5293 5743 6328 6693 49085358 -
57085943 6308 6573
E2798 3248 3833 4198-----
F2424 2424 2424 2424 2254 2254 2254 2254 2519
G1810 1810 1810 1810 1810 1810 1810 1810 1810
H1790 1790 1790 17901790 -
19801790 -
19801790 -
19801790 -
19801790 -
1980
L2100 2100 2100 2100 2050 2050 2050 2050 2050
Las dimensiones varían según las distintas versiones dentro de los límites indicados más arriba.
292
DATOS TÉCNICOS

CHASIS-FRONTIS CHASIS CHASIS-CABINA SPECIAL
CH1MH1 -
MLH1LH1 XLH1 XXLH1 CH1MH1 -
MLH1LH1 XLH1 XXLH1
A925 925 925 925 925 948 948 948 948 948
B30003450 -
38004035 4035 4300 30003450 -
38004035 4035 4300
C860 860 860 1225 1490 880 880 880 1245 1510
D47855235 -
55855820 6125 6390 48285278 -
56285863 6228 6493
E----------
F-----2254 2254 2254 2254 2254
G1810 1810 1810 1810 1810 1810 1810 1810 1810 1810
H1790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
1980
L2050 2050 2050 2050 2050 2050 2050 2050 2050 2050
Las dimensiones varían según las distintas versiones dentro de los límites indicados más arriba.
293

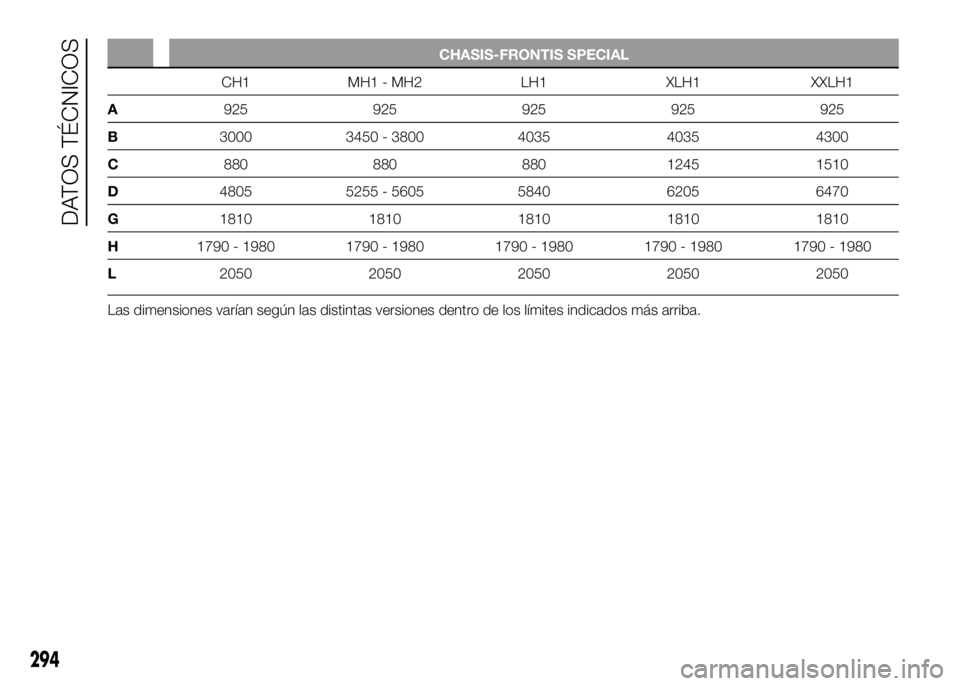

CHASIS-FRONTIS SPECIAL
CH1 MH1 - MH2 LH1 XLH1 XXLH1
A925 925 925 925 925
B3000 3450 - 3800 4035 4035 4300
C880 880 880 1245 1510
D4805 5255 - 5605 5840 6205 6470
G1810 1810 1810 1810 1810
H1790 - 1980 1790 - 1980 1790 - 1980 1790 - 1980 1790 - 1980
L2050 2050 2050 2050 2050
Las dimensiones varían según las distintas versiones dentro de los límites indicados más arriba.
294
DATOS TÉCNICOS

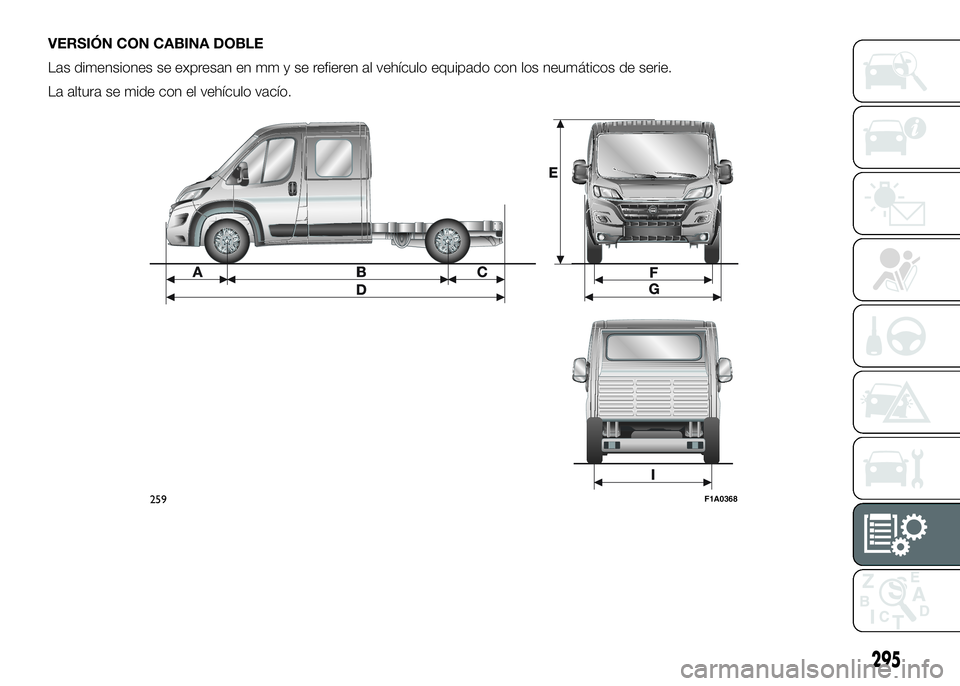

VERSIÓN CON CABINA DOBLE
Las dimensiones se expresan en mm y se refieren al vehículo equipado con los neumáticos de serie.
La altura se mide con el vehículo vacío.
259F1A0368
295

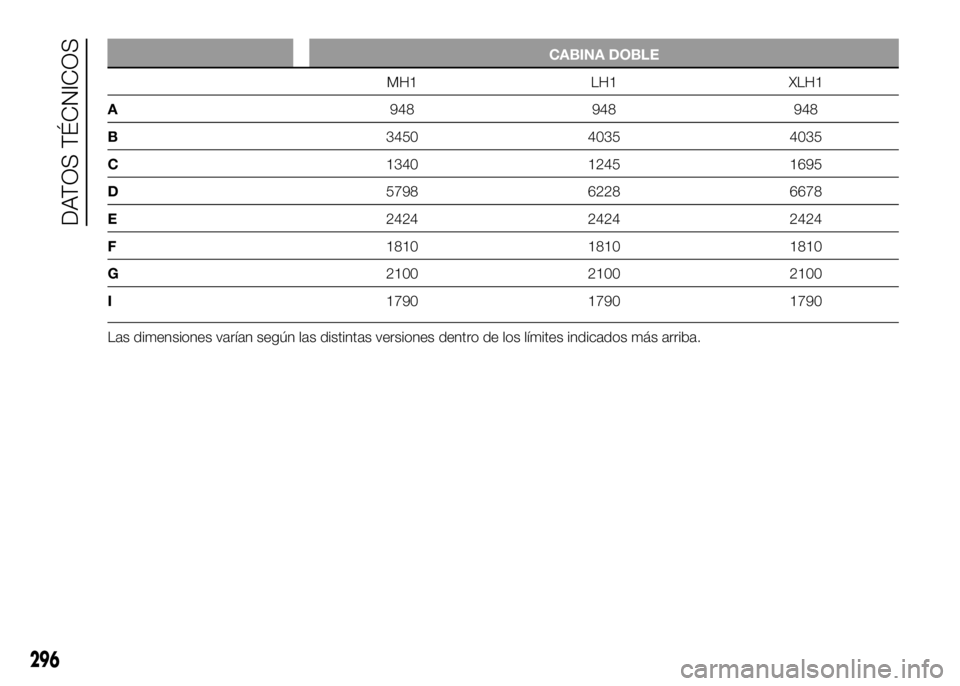

CABINA DOBLE
MH1 LH1 XLH1
A948 948 948
B3450 4035 4035
C1340 1245 1695
D5798 6228 6678
E2424 2424 2424
F1810 1810 1810
G2100 2100 2100
I1790 1790 1790
Las dimensiones varían según las distintas versiones dentro de los límites indicados más arriba.
296
