FIAT DUCATO BASE CAMPER 2016 Manual de Uso e Manutenção (in Portuguese)

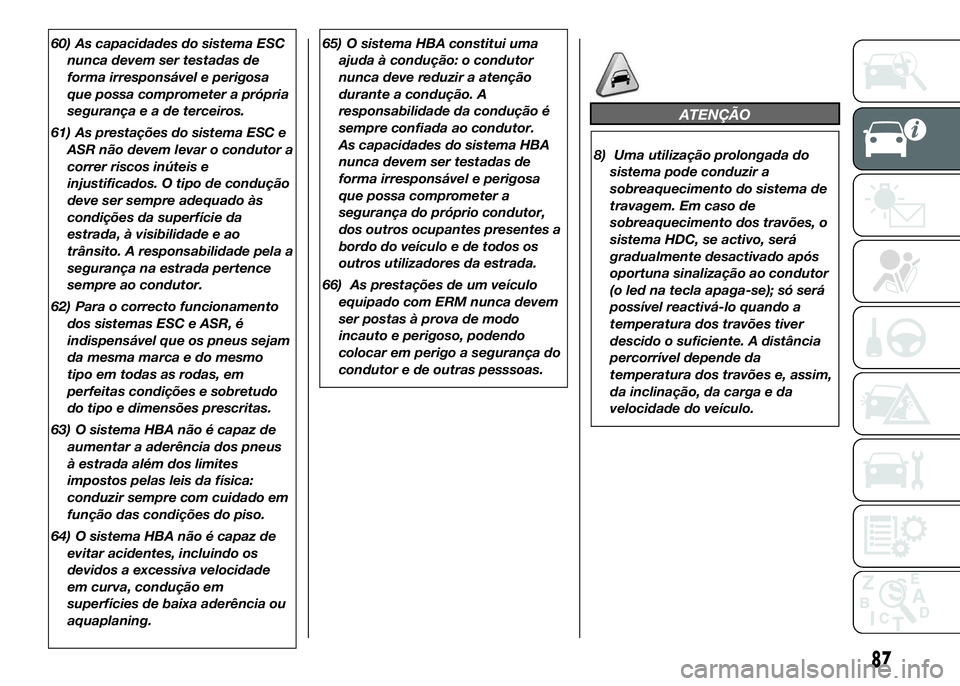

60) As capacidades do sistema ESC
nunca devem ser testadas de
forma irresponsável e perigosa
que possa comprometer a própria
segurançaeadeterceiros.
61) As prestações do sistema ESC e
ASR não devem levar o condutor a
correr riscos inúteis e
injustificados. O tipo de condução
deve ser sempre adequado às
condições da superfície da
estrada, à visibilidade e ao
trânsito. A responsabilidade pela a
segurança na estrada pertence
sempre ao condutor.
62) Para o correcto funcionamento
dos sistemas ESC e ASR, é
indispensável que os pneus sejam
da mesma marca e do mesmo
tipo em todas as rodas, em
perfeitas condições e sobretudo
do tipo e dimensões prescritas.
63) O sistema HBA não é capaz de
aumentar a aderência dos pneus
à estrada além dos limites
impostos pelas leis da física:
conduzir sempre com cuidado em
função das condições do piso.
64) O sistema HBA não é capaz de
evitar acidentes, incluindo os
devidos a excessiva velocidade
em curva, condução em
superfícies de baixa aderência ou
aquaplaning.65) O sistema HBA constitui uma
ajuda à condução: o condutor
nunca deve reduzir a atenção
durante a condução. A
responsabilidade da condução é
sempre confiada ao condutor.
As capacidades do sistema HBA
nunca devem ser testadas de
forma irresponsável e perigosa
que possa comprometer a
segurança do próprio condutor,
dos outros ocupantes presentes a
bordo do veículo e de todos os
outros utilizadores da estrada.
66) As prestações de um veículo
equipado com ERM nunca devem
ser postas à prova de modo
incauto e perigoso, podendo
colocar em perigo a segurança do
condutor e de outras pesssoas.
ATENÇÃO
8) Uma utilização prolongada do
sistema pode conduzir a
sobreaquecimento do sistema de
travagem. Em caso de
sobreaquecimento dos travões, o
sistema HDC, se activo, será
gradualmente desactivado após
oportuna sinalização ao condutor
(o led na tecla apaga-se); só será
possível reactivá-lo quando a
temperatura dos travões tiver
descido o suficiente. A distância
percorrível depende da
temperatura dos travões e, assim,
da inclinação, da carga e da
velocidade do veículo.
87

SISTEMA TRACTION
PLUS
(para versões/mercados, se previsto)
O Traction Plus é um auxílio à
condução e ao arranque em percursos
com fraca aderência com superfície
não homegénea (neve/asfalto,
gelo/asfalto, lama/asfalto, etc.), que
permite distribuir a força motriz de
modo ideal na cambota, quando uma
das duas rodas patinar.
O Traction Plus actua travando a roda
que perde aderência (ou patina mais
que as outras) transferindo, assim,
a força motriz para aquela que tem
maior aderência ao terreno.
Esta função é activável manualmente
carregando no botão A situado no
tablier fig. 127 e actua abaixo do limite
de 50 km/h. Ao superar esta
velocidade, desactiva-se
automaticamente (o LED no botão
permanece aceso) e reactiva-se assim
que a velocidade desce abaixo do
limiar dos 30 km/h.
67) 68)
Funcionamento do
Traction Plus
No arranque, o sistema está
desativado. Para ativar o sistema
Traction Plus, carregar no botão A fig.
127: o led no botão acende-se.
A ativação do sistema Traction Plus
comporta a ligação das seguintes
funções:
❒inibição da função ASR, para poder
aproveitar completamente o binário
motor;
❒efeito bloqueio do diferencial no eixo
anterior, através do sistema de
travagem, para optimizar a tração
nos pisos não homogéneos.
Em caso de anomalia do sistema
Traction Plus, no quadro de
instrumentos acende-se a luz avisadora
de modo fixo.Ao viajar em pisos com neve, com as
correntes da neve montadas, pode ser
útil ligar o Traction Plus inibindo deste
modo a funzionalidade ASR: nestas
condições, de facto, a derrapagem das
rodas motrizes em fase de arranque
permite obter uma maior tração.
AVISO
67) O sistema Traction Plus fornece
os benefícios esperados apenas
em estradas com piso não
homogéneo e/ou diferenciado
entre as duas rodas motrizes.
68) Enquanto a manobra de
arranque não estiver terminada, é
necessário carregar a fundo no
pedal do acelerador para
transferir todo o binário motriz à
roda engrenada.
127F1A0325
88
CONHECER O VEÍCULO

SISTEMA TPMS
(Tyre Pressure
Monitoring System)
(para versões/mercados, onde
previsto)
69) 70) 71) 72) 73) 74) 75) 76) 77)
DESCRIÇÃO
O sistema de controlo da pressão dos
pneus (TPMS) assinala ao condutor
a eventual baixa pressão dos pneus
com base na pressão a frio prescrita
para o veículo.
A pressão dos pneus varia em função
da temperatura, o que significa que,
à diminuição da temperatura externa,
corresponde uma diminuição da
pressão dos pneus.
A pressão dos pneus deve ser sempre
regulada com base na de enchimento
dos pneus a frio. Por pressão de
enchimento a frio entende-se a pressão
dos pneus após pelo menos três horas
de inactividade do veículo ou uma
quilometragem inferior a 1,6 km após
um intervalo de três horas.
A pressão de enchimento a frio não
deve ultrapassar o valor máximo de
pressão de enchimento impresso
no flanco do pneu.A pressão dos pneus aumenta também
durante a condução do veículo: é
uma condição normal e não requer
qualquer regulação da pressão.
O sistema TPMS continua a assinalar
ao condutor a condição de baixa
pressão dos pneus até à sua
eliminação; a sinalização continua até
que a pressão corresponda ou
ultrapasse a prescrita para os pneus a
frio. Quando se acende de modo
fixo a luz avisadora
de controlo de
baixa pressão dos pneus, a pressão de
enchimento deve ser regulada até
atingir a prescrita a frio. Após a
actualização automática do sistema, a
luz avisadora de controlo da pressão
dos pneus apaga-se. Pode ser
necessário conduzir o veículo durante
cerca de 20 minutos a uma velocidade
superior a 20 km/h para permitir ao
TPMS receber essa informação.
NOTA
❒O sistema TPMS não substitui o
normal serviço de manutenção
necessário para o cuidado os pneus;
serve para assinalar a eventual
anomalia de um pneu.
❒O sistema TPMS não deve, assim,
ser utilizado como pressóstato
durante a regulação da pressão de
enchimento dos pneus.❒A condução com pressão dos pneus
insuficiente provoca o
sobreaquecimento dos mesmos e
pode provocar uma avaria dos
próprios pneus. Além disso, a fraca
pressão de enchimento reduz a
eficiência dos consumos e a duração
da faixa de rolamento e pode
prejudicar a guidabilidade e as
prestações de travagem do veículo.
❒O TPMS não substitui a correcta
manutenção dos pneus. Cabe ao
condutor manter o correcto nível de
pressão dos pneus, medindo-o
com um pressóstato adequado,
mesmo que a pressão de
enchimento não tenha descido para
um valor que provoque o
acendimento da luz avisadora de
controlo da pressão dos pneus.
❒O sistema TPMS assinala ao
condutor a eventual presença de
uma condição de pressão dos pneus
insuficiente. Se esta descer abaixo
do limite de pressão insuficiente por
qualquer motivo, incluindo os efeitos
da baixa temperatura e a normal
perda de pressão do pneu.
❒As variações de temperatura
sazonais influem na pressão dos
pneus.
89

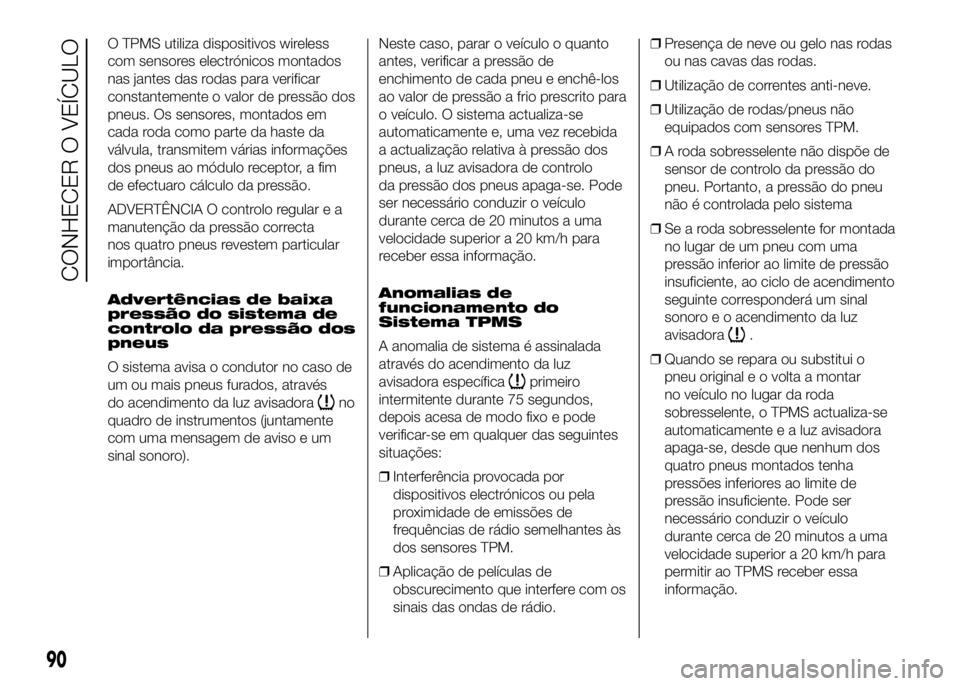

O TPMS utiliza dispositivos wireless
com sensores electrónicos montados
nas jantes das rodas para verificar
constantemente o valor de pressão dos
pneus. Os sensores, montados em
cada roda como parte da haste da
válvula, transmitem várias informações
dos pneus ao módulo receptor, a fim
de efectuaro cálculo da pressão.
ADVERTÊNCIA O controlo regular e a
manutenção da pressão correcta
nos quatro pneus revestem particular
importância.
Advertências de baixa
pressão do sistema de
controlo da pressão dos
pneus
O sistema avisa o condutor no caso de
um ou mais pneus furados, através
do acendimento da luz avisadora
no
quadro de instrumentos (juntamente
com uma mensagem de aviso e um
sinal sonoro).Neste caso, parar o veículo o quanto
antes, verificar a pressão de
enchimento de cada pneu e enchê-los
ao valor de pressão a frio prescrito para
o veículo. O sistema actualiza-se
automaticamente e, uma vez recebida
a actualização relativa à pressão dos
pneus, a luz avisadora de controlo
da pressão dos pneus apaga-se. Pode
ser necessário conduzir o veículo
durante cerca de 20 minutos a uma
velocidade superior a 20 km/h para
receber essa informação.
Anomalias de
funcionamento do
Sistema TPMS
A anomalia de sistema é assinalada
através do acendimento da luz
avisadora específica
primeiro
intermitente durante 75 segundos,
depois acesa de modo fixo e pode
verificar-se em qualquer das seguintes
situações:
❒Interferência provocada por
dispositivos electrónicos ou pela
proximidade de emissões de
frequências de rádio semelhantes às
dos sensores TPM.
❒Aplicação de películas de
obscurecimento que interfere com os
sinais das ondas de rádio.❒Presença de neve ou gelo nas rodas
ou nas cavas das rodas.
❒Utilização de correntes anti-neve.
❒Utilização de rodas/pneus não
equipados com sensores TPM.
❒A roda sobresselente não dispõe de
sensor de controlo da pressão do
pneu. Portanto, a pressão do pneu
não é controlada pelo sistema
❒Se a roda sobresselente for montada
no lugar de um pneu com uma
pressão inferior ao limite de pressão
insuficiente, ao ciclo de acendimento
seguinte corresponderá um sinal
sonoro e o acendimento da luz
avisadora
.
❒Quando se repara ou substitui o
pneu original e o volta a montar
no veículo no lugar da roda
sobresselente, o TPMS actualiza-se
automaticamente e a luz avisadora
apaga-se, desde que nenhum dos
quatro pneus montados tenha
pressões inferiores ao limite de
pressão insuficiente. Pode ser
necessário conduzir o veículo
durante cerca de 20 minutos a uma
velocidade superior a 20 km/h para
permitir ao TPMS receber essa
informação.
90
CONHECER O VEÍCULO

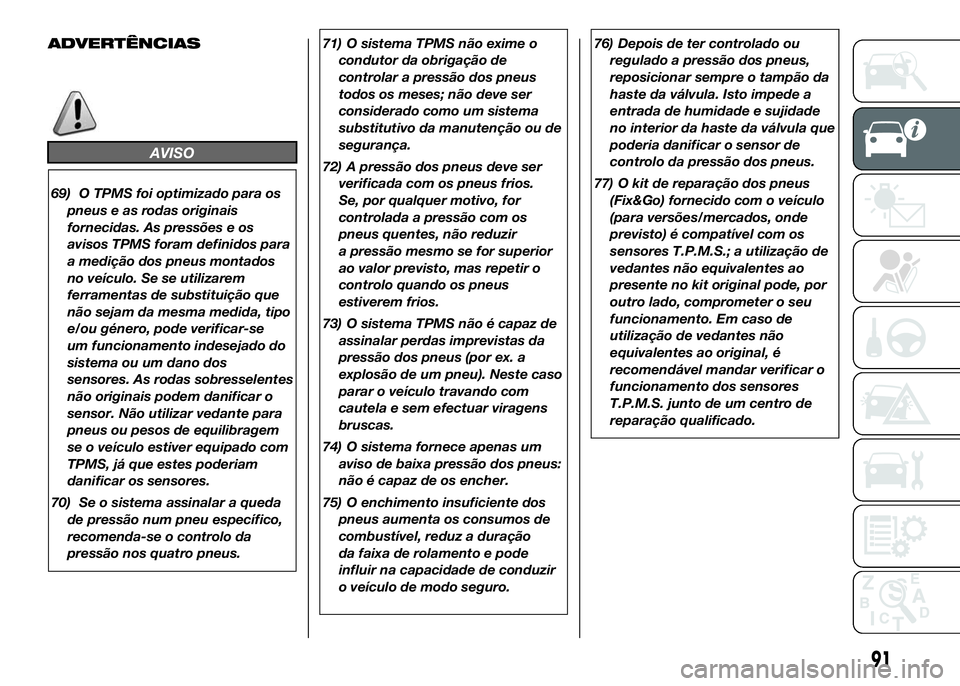

ADVERTÊNCIAS
AVISO
69) O TPMS foi optimizado para os
pneus e as rodas originais
fornecidas. As pressões e os
avisos TPMS foram definidos para
a medição dos pneus montados
no veículo. Se se utilizarem
ferramentas de substituição que
não sejam da mesma medida, tipo
e/ou género, pode verificar-se
um funcionamento indesejado do
sistema ou um dano dos
sensores. As rodas sobresselentes
não originais podem danificar o
sensor. Não utilizar vedante para
pneus ou pesos de equilibragem
se o veículo estiver equipado com
TPMS, já que estes poderiam
danificar os sensores.
70) Se o sistema assinalar a queda
de pressão num pneu específico,
recomenda-se o controlo da
pressão nos quatro pneus.71) O sistema TPMS não exime o
condutor da obrigação de
controlar a pressão dos pneus
todos os meses; não deve ser
considerado como um sistema
substitutivo da manutenção ou de
segurança.
72) A pressão dos pneus deve ser
verificada com os pneus frios.
Se, por qualquer motivo, for
controlada a pressão com os
pneus quentes, não reduzir
a pressão mesmo se for superior
ao valor previsto, mas repetir o
controlo quando os pneus
estiverem frios.
73) O sistema TPMS não é capaz de
assinalar perdas imprevistas da
pressão dos pneus (por ex. a
explosão de um pneu). Neste caso
parar o veículo travando com
cautela e sem efectuar viragens
bruscas.
74) O sistema fornece apenas um
aviso de baixa pressão dos pneus:
não é capaz de os encher.
75) O enchimento insuficiente dos
pneus aumenta os consumos de
combustível, reduz a duração
da faixa de rolamento e pode
influir na capacidade de conduzir
o veículo de modo seguro.76) Depois de ter controlado ou
regulado a pressão dos pneus,
reposicionar sempre o tampão da
haste da válvula. Isto impede a
entrada de humidade e sujidade
no interior da haste da válvula que
poderia danificar o sensor de
controlo da pressão dos pneus.
77) O kit de reparação dos pneus
(Fix&Go) fornecido com o veículo
(para versões/mercados, onde
previsto) é compatível com os
sensores T.P.M.S.; a utilização de
vedantes não equivalentes ao
presente no kit original pode, por
outro lado, comprometer o seu
funcionamento. Em caso de
utilização de vedantes não
equivalentes ao original, é
recomendável mandar verificar o
funcionamento dos sensores
T.P.M.S. junto de um centro de
reparação qualificado.
91

DRIVING ADVISOR
(aviso de saída de faixa de
rodagem)
(para versões/mercados, onde previsto)
82) 79) 80)
O Driving Advisor é um sistema de
aviso de saída da faixa de rodagem de
modo a fornecer um auxílio ao
condutor nos momentos de distracção.
Um sensor de vídeo, montado no
pára-brisas próximo do espelho
retrovisor interior, detecta as linhas de
delimitação da faixa de rodagem e a
posição do veículo em relação às
mesmas.
ATENÇÃO Nos veículos equipados
com Driving Advisor, caso seja
necessário substituir o para-brisas, é
aconselhável dirigir-se à Rede de
Assistência Fiat. Caso a operação seja
realizada num centro especializado
na substituição de vidros, é necessário
dirigir-se o mais rápido possível a um
concessionário da Rede de Assistência
Fiat para a calibragem da câmara.FUNCIONAMENTO
O sistema está activo aquando do
arranque do veículo e pode ser
desactivado ou reactivado premindo o
botão A fig. 128 situado no tablier
(consultar a descrição apresentada de
seguida).
A confirmação da efectiva activação é
comunicada pelo acendimento do
LED situado no botão e por uma
mensagem específica no display.
Com o sistema activo, o led no botão
específico está apagado. Após a
eventual desactivação por parte do
utilizador, a confirmação da efectiva
desactivação é comunicada pelo
acendimento contínuo do LED situado
no botão e por uma mensagem
específica no display.O sistema é habilitado a cada ciclo da
chave do veículo e inicia o
reconhecimento das condições
operativas de funcionamento (condição
assinalada ao condutor pelo
acendimento das 2 luzes avisadoras
direccionaisesituadas no quadro
de instrumentos).
Quando o sistema reconhece as
condições operativas, torna-se activo,
isto é, está em condições de assistir
o condutor com avisos sonoros e
visuais. Daí resulta o apagamento das 2
luzes avisadoras direccionais
e
situadas no quadro de instrumentos,
a fim de evitar excessivas sinalizações
nos centros urbanos ou estradas
tortuosas para trajectos a baixa
velocidade.
ATENÇÃO Caso já não se verifiquem as
condições de funcionamento, o
sistema fica ligado mas não activo. Daí
resulta a sinalização ao condutor com
o acendimento, no modo fixo, das 2
luzes avisadoras direccionais
e
situadas no quadro de instrumentos.
128F1A0322
92
CONHECER O VEÍCULO

CONDIÇÕES
OPERATIVAS DE
ACTIVAÇÃO
Após ter sido inserido, o sistema
activa-se exclusivamente com a
presença das seguintes condições:
❒direcção frontal de marcha (sem
a marcha-atrás engatada);
❒o sistema não detecta erros;
❒calibraem em curso;
❒velocidade do veículo compreendida
entre 60 km/h e a velocidade máxima
do veículo;
❒presença de linhas de delimitação da
faixa de rodagem visíveis e não
degradadas em ambos os lados;
❒condições de visibilidade adequadas;
❒rectilíneo ou curvas de amplo raio;
❒condição de campo visual suficiente
(distância de segurança do veículo
que precede);
❒indicadores de direcção desligados
no sentido de saída da faixa de
rodagem (ex. direcção de saída da
faixa direita, indicador direito ligado);
❒direcção do veículo em constante
proximidade das faixas de
demarcação (a trajectória do veículo
está em linha com as faixas de
demarcação).❒a não persistência da posição do
veículo junto da lina de demarcação
da faixa.
ACTIVAÇÃO/
DESACTIVAÇÃO DO
SISTEMA
Quando o sistema está activo, se o
veículo se aproximar de uma das linhas
de delimitação lateral ou de uma das
2 faixas de demarcação, o condutor é
avisado com um sinal sonoro
(proveniente do lado da saída de faixa
na presença do sistema de rádio-
navegação) acompanhado do
acendimento da luz avisadora
direccional correspondente à direcção (
ou).
Caso o condutor ligue o indicador de
direcção para efectuar uma mudança
de faixa voluntaria ou uma
ultrapassagem, o sistema suspende o
aviso ao condutor.
Se o condutor prosseguir na manobra
de mudança de faixa voluntariamente,
o sistema suspende o aviso de warning
permanecendo habilitado se as
condições operativas não estiverem
satisfeitas ou activo se as condições
operativas forem superadas (consultar
abaixo parágrafo específico).DESACTIVAÇÃO DO
SISTEMA
Modalidade manual
O sistema pode ser desligado
premindo o botão A fig. 128 localizado
no tablier.
A confirmação da efectiva desactivação
do sistema é assinalada pelo
acendimento do LED no botão e pela
visualização de uma mensagem no
display.
Modo automático
O sistema desactiva-se de modo
automático caso a função Start&Stop
esteja activa. O sistema reactivar-se-á e
verificará novamente as suas
condições de operacionalidade após o
arranque do veículo e a sua colocação
em andamento.
AVARIA DO SISTEMA
Em caso de avaria, o sistema assinala a
anomalia ao condutor através de
mensagem no display e através de
sinal sonoro e do acendimento do
ícone
no display (para
versões/mercados, onde previsto).
93

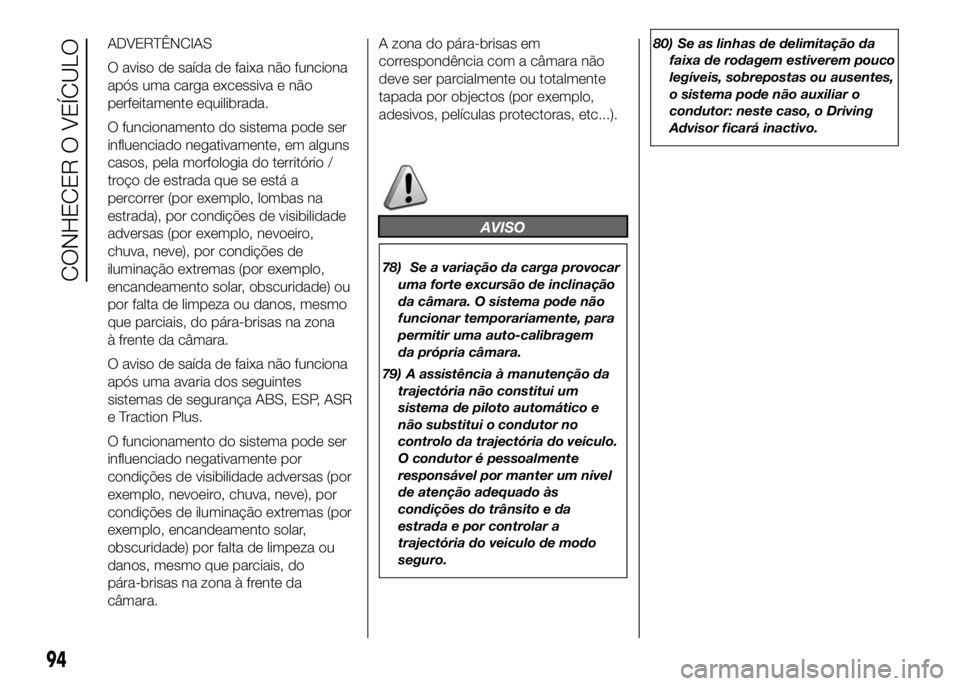

ADVERTÊNCIAS
O aviso de saída de faixa não funciona
após uma carga excessiva e não
perfeitamente equilibrada.
O funcionamento do sistema pode ser
influenciado negativamente, em alguns
casos, pela morfologia do território /
troço de estrada que se está a
percorrer (por exemplo, lombas na
estrada), por condições de visibilidade
adversas (por exemplo, nevoeiro,
chuva, neve), por condições de
iluminação extremas (por exemplo,
encandeamento solar, obscuridade) ou
por falta de limpeza ou danos, mesmo
que parciais, do pára-brisas na zona
à frente da câmara.
O aviso de saída de faixa não funciona
após uma avaria dos seguintes
sistemas de segurança ABS, ESP, ASR
e Traction Plus.
O funcionamento do sistema pode ser
influenciado negativamente por
condições de visibilidade adversas (por
exemplo, nevoeiro, chuva, neve), por
condições de iluminação extremas (por
exemplo, encandeamento solar,
obscuridade) por falta de limpeza ou
danos, mesmo que parciais, do
pára-brisas na zona à frente da
câmara.A zona do pára-brisas em
correspondência com a câmara não
deve ser parcialmente ou totalmente
tapada por objectos (por exemplo,
adesivos, películas protectoras, etc...).
AVISO
78) Se a variação da carga provocar
uma forte excursão de inclinação
da câmara. O sistema pode não
funcionar temporariamente, para
permitir uma auto-calibragem
da própria câmara.
79) A assistência à manutenção da
trajectória não constitui um
sistema de piloto automático e
não substitui o condutor no
controlo da trajectória do veículo.
O condutor é pessoalmente
responsável por manter um nível
de atenção adequado às
condições do trânsito e da
estrada e por controlar a
trajectória do veículo de modo
seguro.80) Se as linhas de delimitação da
faixa de rodagem estiverem pouco
legíveis, sobrepostas ou ausentes,
o sistema pode não auxiliar o
condutor: neste caso, o Driving
Advisor ficará inactivo.
94
CONHECER O VEÍCULO

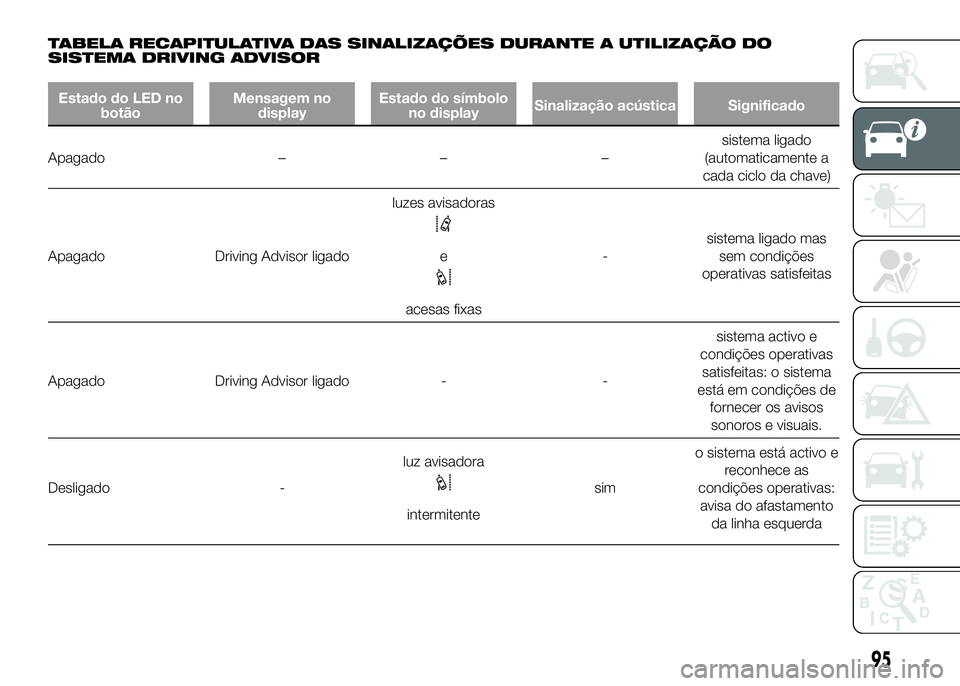

TABELA RECAPITULATIVA DAS SINALIZAÇÕES DURANTE A UTILIZAÇÃO DO
SISTEMA DRIVING ADVISOR
Estado do LED no
botãoMensagem no
displayEstado do símbolo
no displaySinalização acústica Significado
Apagado – – –sistema ligado
(automaticamente a
cada ciclo da chave)
Apagado Driving Advisor ligadoluzes avisadoras
e
acesas fixas-sistema ligado mas
sem condições
operativas satisfeitas
Apagado Driving Advisor ligado - -sistema activo e
condições operativas
satisfeitas: o sistema
está em condições de
fornecer os avisos
sonoros e visuais.
Desligado -luz avisadora
intermitentesimo sistema está activo e
reconhece as
condições operativas:
avisa do afastamento
da linha esquerda
95

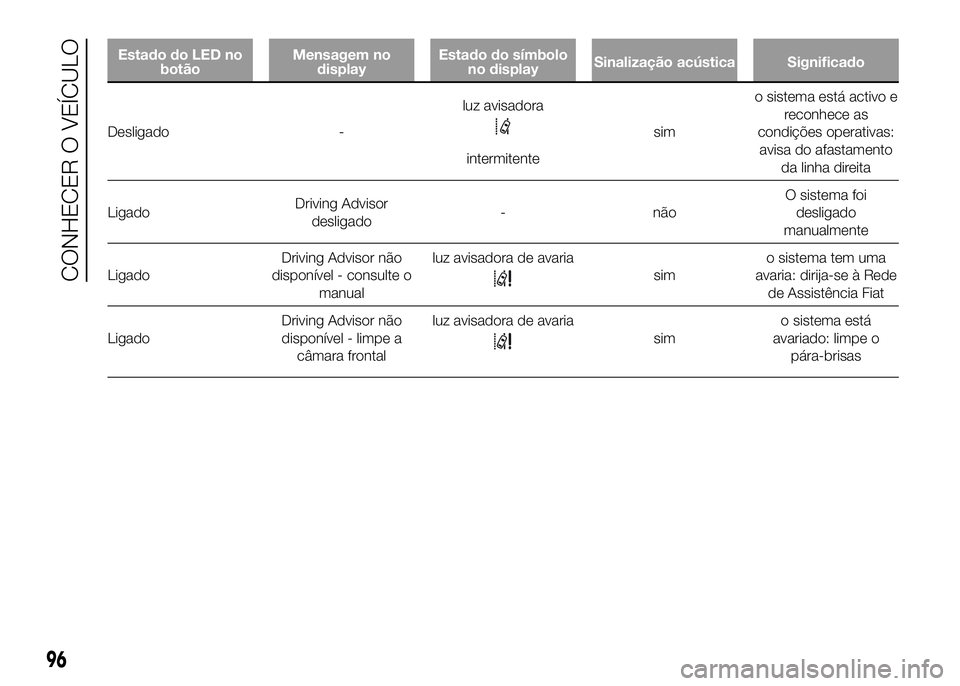

Estado do LED no
botãoMensagem no
displayEstado do símbolo
no displaySinalização acústica Significado
Desligado -luz avisadora
intermitentesimo sistema está activo e
reconhece as
condições operativas:
avisa do afastamento
da linha direita
LigadoDriving Advisor
desligado- nãoO sistema foi
desligado
manualmente
LigadoDriving Advisor não
disponível - consulte o
manualluz avisadora de avaria
simo sistema tem uma
avaria: dirija-se à Rede
de Assistência Fiat
LigadoDriving Advisor não
disponível - limpe a
câmara frontalluz avisadora de avaria
simo sistema está
avariado: limpe o
pára-brisas
96
CONHECER O VEÍCULO
