130)L’éventuel pompage du carburant
dans un récipient portable situé sur un
plateau peut être cause d'incendie. Risque
de brûlures. Mettre toujours le collecteur
de carburant par terre durant le
remplissage. Éviter d'utiliser du carburant
contaminé : un carburant contaminé par de
l'eau ou de la terre peut causer de graves
dommages au système d'alimentation
du moteur. Un bon entretien du filtre du
carburant du filtre du moteur et du
réservoir du carburant est essentiel.
131)Si l'AdBlue est réchauffé pendant une
période prolongée à l'intérieur du réservoir
à plus de 50°C (par exemple à cause d'une
irradiation solaire directe), l'AdBlue peut
se décomposer en produisant des vapeurs
d'ammoniac. Les vapeurs d'ammoniac
ont une odeur intense : quand le bouchon
du réservoir d'AdBlue est dévissé, veiller
par conséquent à ne pas inhaler
d'éventuelles vapeurs d'ammoniac à la
sortie du réservoir. À cette concentration,
dans tous les cas les vapeurs d'ammoniac
ne sont pas nocives ou dangereuses
pour la santé.
132)Ne pas ouvrir le système
d'alimentation à haute pression avec le
moteur allumé. Le fonctionnement du
moteur créée une pression élevée
du carburant. Un jet de carburant à haute
pression peut causer des lésions graves ou
la mort.
ATTENTION
34)Utiliser uniquement du gazole pour
transport routier, conforme à la norme
européenne EN590. L’utilisation d'autres
produits ou de mélanges peut
endommager le moteur de façon
irréparable avec pour conséquence la
déchéance de la garantie pour dommages
causés. En cas de ravitaillement accidentel
avec d'autres types de carburant, ne pas
démarrer le moteur et vidanger le réservoir.
En revanche, si le moteur a été lancé,
même très brièvement, il est indispensable
de purger, en plus du réservoir, le circuit
d'alimentation tout entier.
35)Les employés chargés du ravitaillement
en méthane ne sont pas autorisés à
remplir les bouteilles ayant une date
d'essai expirée. Le clapet anti-retour
empêche au méthane de refluer vers le
goulot de ravitaillement.
36)Si le véhicule est immatriculé dans un
pays autre que l'Italie, les données de
certification et d'identification ainsi que les
procédures de contrôle / inspection des
bouteilles de méthane sont conformes à la
législation nationale du pays. Dans tous
les cas, nous rappelons que la durée de vie
des bouteilles est de 20 ans à compter de
la date de production, conformément au
Règlement ECE n° 110.
ADDITIF POUR
EMISSIONS DE
DIESEL ADBLUE
(URÉE)
Le véhicule est équipé d'un système de
réduction catalytique sélective pour
répondre aux normes strictes sur les
émissions Diesel requises par l'Agence
pour la protection de l'environnement.
Le but du système de réduction
catalytique sélective est de réduire les
niveaux d'oxydes d'azote émis par
les moteurs, des éléments nocifs pour
notre santé et l'environnement, même à
des niveaux minimaux. Une petite
quantité d'additif pour émissions Diesel
Adblue (URÉE) est injecté en amont
de la décharge du catalyseur où, quand
il se transforme en gaz, il convertit les
oxydes d'azote qui créent le smog
en azote et vapeur d'eau, les deux
composants de l'air naturel que nous
respirons. Vous pouvez utiliser votre
véhicule avec la tranquillité d'esprit de
savoir que vous contribuez à un
environnement plus propre et plus sain
pour les générations futures.
139

Description du système
Le véhicule est équipé d'un système
d'injection d'URÉE et d'un catalyseur à
réduction catalytique sélective pour
répondre aux normes sur les émissions.
Ces deux systèmes permettent de
respecter les exigences en matière
d'émissions de Diesel ; en même
temps, ils réussissent à maintenir les
niveaux d'économie de carburant,
de conduite, de couple et de
puissance.
Pour les messages et les alertes du
système, se reporter au chapitre «
Connaissance du tableau de bord »
section « Voyants et messages
d'avertissement ».
Notes
Lorsque vous arrêtez le véhicule,
vous pourriez entendre un clic distinct
provenant de sous le véhicule et causé
par l'urée du système d'injection, ce
qui est normal.
La pompe du système d'injection
d'URÉE continue à fonctionner pendant
une courte période de temps après la
coupure du moteur pour purger le
circuit. C'est tout à fait normal, et vous
pouvez encore en entendre les bruits
sous le véhicule.
VERSION AVEC
CIRCUIT AU
MÉTHANE (Natural
Power)
37) 38)
INTRODUCTION
La version “Natural Power” du Fiat
Ducato se caractérise par deux
systèmes d'alimentation : le système
principal au gaz naturel (méthane)
et système de secours à essence.
BOUTEILLES DE
MÉTHANE
Le véhicule est équipé de cinq
bouteilles (capacité totale d'environ 218
litres), situées sous le plancher et
protégées par deux protections
spécifiques. Les bouteilles contiennent
le méthane à l'état gazeux comprimé
(pression nominal de 200 bar à 15°C).
Le méthane stocké dans les
bonbonnes à haute pression s'écoule
dans un tuyau spécial jusqu'au
détendeur/régulateur de pression qui
alimente les 4 injecteurs de méthane à
basse pression (environ 6 bars).ATTENTION En cas d'odeur de gaz,
passer du fonctionnement méthane à
celui à essence et se rendre
immédiatement auprès du Réseau
Après-vente Fiat pour effectuer les
contrôles visant à exclure des défauts
éventuels du système.
LOGIQUES DE
COMMUTATION
CARBURANT
Toute la gestion de la commutation
entre les deux carburants est effectué
automatiquement par la centrale de
contrôle du moteur uniquement.
Lorsque la quantité résiduelle de
méthane descend au-dessous du 1/5e
de la capacité des bouteilles, le niveau
le plus bas plus les bords des autres
niveaux clignotent pour signaler que le
véhicule est en réserve et qu'il faut le
ravitailler fig. 119.
Lorsqu'il n'y a plus de méthane, le
véhicule bascule automatiquement sur
l'essence : tous les indicateurs jaunes
des bouteilles vides cessent de
clignoter sur l'écran du combiné de
bord puis l'indicateur
à côté de
l'icône CNG s'allumefig. 120.
140
DÉMARRAGE ET CONDUITE

Une fois achevé le seuil de pression du
méthane de réserve et effectué un
ravitaillement complet du réservoir
méthane, le système force la
commutation à essence pendant 5
secondes afin de maintenir la pleine
efficacité du système d'alimentation à
essence.Il est recommandé d'éviter
absolument le vidange du réservoir
essence, une telle condition peut
entraîner deux conditions de risque
pour le conducteur :
après avoir épuisé la réserve de
MÉTHANE, le véhicule continue à
fonctionner à l'essence jusqu'à
épuisement ;
si le réservoir d'essence est vide et
que le véhicule roulant au MÉTHANE
franchit le seuil de pression de la
réserve de MÉTHANE, le système force
la commutation sur l'essence ce
entraîne l'arrêt du véhicule en
mouvement.
RESTRICTIONS
D'UTILISATION
Le passage de l'alimentation au
méthane à l'alimentation à essence
comporte l'enclenchement de la
limitation de vitesse à 90 Km/h ; il est
donc conseillé de se ravitailler en
méthane dès le premier avertissement
de réserve et, si ce n'est pas possible,
après le second signalement
d'épuisement du méthane (double bip),
il faut impérativement éviter les
conditions de "risque" comme, par
exemple, les dépassements sur
autoroute à vitesse élevée.REMARQUE Veiller à mettre la clé de
contact sur la position OFF avant de se
ravitailler en méthane. En effet, si le
système avait déjà forcé le
fonctionnement sur l'essence et qu'on
fait le plein de méthane avec la clé
sur ON, le véhicule continue à rouler à
l'essence jusqu'au redémarrage
suivant.
ATTENTION
37)La Fiat Panda Natural Power est
équipée d'un système au méthane haute
pression conçu pour fonctionner à une
pression nominale de 200 bars. Il est
dangereux de forcer le système à des
pressions plus élevées. En cas de
défaillance du circuit de méthane,
s'adresser exclusivement au Réseau
Après-vente Fiat. Ne pas modifier la
configuration ou les composants du circuit
de méthane. Ils sont conçus tout
spécialement pour le Fiat Ducato Natural
Power. Si l'on utilise d'autres composants
ou matériaux, cela provoquera des
dysfonctionnements et la sécurité sera
compromise.
119F1A0436
120F0N0403I
141

38)En cas de peinture au four, les
bouteilles doivent être déposées du
véhicule, puis remontées par le Réseau
Après-vente Fiat. Bien que le circuit de
méthane soit équipé de nombreuses
sécurités, il est conseillé de fermer
le robinet manuel des bouteilles chaque
fois que le véhicule est immobilisé pendant
de longues périodes, transporté sur
d'autres véhicules ou déplacé lors d'une
situation d'urgence suite à des pannes ou
des incidents.CONSEILS POUR LE
CHARGEMENT
La version du Fiat Ducato que vous
utilisez a été conçue et homologuée en
fonction de poids maximum donnés
(voir les tableaux « Poids » dans le
chapitre « Caractéristiques techniques
») : poids en ordre de marche, charge
utile, poids total, poids maximum sur
l'essieu avant, poids maximum sur
l'essieu arrière, poids remorquable.
ATTENTION La charge maximum
admise sur les fixations de retenue sur
le plancher est de 500 kg ; la charge
maximum admise sur le flanc est de
150 kg.
ATTENTION Pour les versions avec des
ridelles latérales droite et gauche, il
est conseillé, avant d'abaisser les
ridelles, de repositionner le levier de
décrochage en position de fermeture.
133) 134) 135)
39)
Outre ces précautions générales, des
mesures très simples permettent de
renforcer la sécurité, le confort de
conduite et la longévité du véhicule :
répartir la charge uniformément sur
le plancher : s'il est nécessaire de la
concentrer sur une seule zone, choisir
la partie intermédiaire entre les deux
essieux ;
ne pas oublier que le comportement
dynamique du véhicule est influencé
par la charge transportée : notamment,
les distances de freinage s'allongent,
surtout à grande vitesse.
ATTENTION
133)Les irrégularités du parcours et les
freinages énergiques peuvent provoquer
des déplacements inattendus de la charge
risquant de représenter un danger pour
le conducteur et les passagers : avant de
partir, fixer solidement la charge au moyen
des crochets disposés sur le plancher.
Pour le blocage, utiliser des câbles
métalliques, des élingues ou des courroies
solides adaptées au poids du matériel à
fixer.
134)Si le véhicule est immobilisé dans une
grande côte ou sur une route en dévers,
l'ouverture des portes AR ou de la porte
latérale peut provoquer l'éjection des
marchandises non fixées.
135)Si l'on souhaite transporter de
l'essence dans un jerrycan de réserve,
respecter la réglementation en utilisant
uniquement un jerrycan homologué fixé
aux œillets d'ancrage de la charge.
Toutefois, ces précautions ne suffisent pas
à éviter un risque d'incendie en cas
d'accident.
142
DÉMARRAGE ET CONDUITE

ATTENTION
39)On doit tenir compte de chacune de
ces limites qui, dans tous les cas, NE
DOIVENT JAMAIS ÊTRE DÉPASSÉES.
S'assurer notamment de ne pas dépasser
les charges maximum admises sur les
essieux avant et arrière lorsque vous
disposez la charge sur le véhicule (surtout
si le véhicule est équipé d'un équipement
spécifique).
ÉCONOMIE DE
CARBURANT
CONSIDÉRATIONS
GÉNÉRALES
Les considérations générales qui
influencent la consommation de
carburant sont indiquées ci-après.
Entretien du véhicule
Pneus
Charges inutiles
Porte-bagages/porte-skis
Consommateurs électriques
Climatiseur
Accessoires aérodynamiques
STYLE DE CONDUITE
Les principaux styles de conduite qui
influencent la consommation de
carburant sont indiqués ci-après.
Démarrage
Ne pas faire chauffer le moteur avec la
voiture à l’arrêt que ce soit au ralenti
ou à plein régime : dans ces conditions
le moteur chauffe beaucoup plus
lentement, en augmentant la
consommation et les émissions.Manœuvres inutiles
Éviter d'actionner l'accélérateur
lorsqu'on est à l'arrêt à un feu rouge ou
avant de couper le moteur.
Sélection des vitesses
L'utilisation impropre d'une vitesse
supérieure augmente la consommation
de carburant, les émissions et l'usure
du moteur.
Vitesse maximale
La consommation de carburant
augmente proportionnellement à
l'augmentation de la vitesse.
Accélération
Les brusques accélérations pénalisent
considérablement les consommations
et les émissions : veiller à accélérer
progressivement.
CONDITIONS
D'UTILISATION
Les principales conditions d'utilisation
qui ont une influence négative sur la
consommation de carburant sont
indiquées ci-après.
143

Départ à froid
Les parcours très brefs et de trop
fréquents démarrages à froid ne
permettent pas au moteur d'atteindre la
température de fonctionnement
optimale.
Situations de circulation et
conditions de la chaussée
La consommation élevée est due à des
conditions de circulation intense, par
exemple lorsque l'on avance en file en
utilisant les rapports inférieurs, ou
dans les grandes villes aux très
nombreux feux. La consommation
augmente également sur les routes de
montagne sinueuses et sur des
chaussées accidentées.
Arrêts dans la circulation
Pendant des arrêts prolongés (par ex.
passages à niveau), il est recommandé
de couper le moteur.TRACTION DE
REMORQUES
AVERTISSEMENTS
Pour le tractage de caravanes et de
remorques, le véhicule doit être équipé
d'une boule d'attelage homologuée
et d'un circuit électrique approprié.
L'installation doit être réalisée par des
opérateurs spécialisés qui délivrent des
certificats de circulation routière.
Monter éventuellement des rétroviseurs
spécifiques et/ou supplémentaires, en
respectant les consignes du Code de la
Route en vigueur.
Se rappeler que l'attelage d'une
remorque réduit la possibilité de gravir
des côtes très accentuées, augmente
les distances de freinage et les temps
de dépassement en fonction du poids
total de la remorque.
Dans les descentes, rétrograder au lieu
d'utiliser constamment le frein.
Le poids exercé par la remorque sur le
crochet d'attelage du véhicule réduit
d'autant la capacité de chargement du
véhicule proprement dit. Pour ne pas
dépasser le poids remorquable
maximum (figurant sur la carte grise),
on doit prendre en compte le poids de
la remorque à pleine charge, y compris
les accessoires et les bagages
personnels.Respecter les limites de vitesse de
chaque pays pour les véhicules avec
remorque. La vitesse, dans tous les
cas, ne doit pas dépasser 100 km/h.
Il est conseillé d'utiliser un stabilisateur
sur le timon de la remorque attelée.
Sur les véhicules équipés de capteurs
de stationnement, suite au montage du
crochet d'attelage, il est possible que
des signaux de dysfonctionnement
apparaissent car certaines parties
(barre de remorquage, boule d'attelage)
pourraient se trouver dans le champ
de détection des capteurs. Dans ce
cas, régler le champ de détection
ou désactiver la fonction d'assistance
au stationnement.
Sur les véhicules équipés d'une boîte
de vitesses « Comfort-Matic », vérifier
que la BV est au point mort (N) (en
poussant le véhicule pour s'assurer
qu'elle se déplace) et procéder comme
pour le remorquage d'un véhicule à
boîte de vitesses mécanique. Si le levier
de vitesses ne peut pas être mis au
point mort, ne pas effectuer le
remorquage du véhicule, mais
s'adresser au Réseau Après-vente Fiat.
136) 137)
144
DÉMARRAGE ET CONDUITE

INSTALLATION DU
CROCHET D'ATTELAGE
Le dispositif d'attelage doit être fixé à la
carrosserie par un personnel spécialisé,
en respectant d'éventuelles
informations supplémentaires et/ou
complémentaires fournies par le
constructeur du dispositif.
Le dispositif d'attelage doit respecter
les réglementations actuelles en vigueur
en se référant à la Directive 94/20/CEE
et modifications suivantes.
Pour toute version, il faut utiliser un
dispositif d'attelage adapté à la valeur
de la masse remorquable du véhicule
sur lequel on entend l'installer.
Pour le branchement électrique, il faut
adopter un joint unifié, qui est en
général placé sur un étrier spécifique
fixé sur le dispositif d'attelage ; une
centrale spécifique doit être installée sur
le véhicule pour le fonctionnement des
feux extérieurs de la remorque. Les
branchements électriques doivent être
effectués à l'aide de jonctionsà7ou13
pôles alimentés en 12 Vcc (normes
CUNA/UNI et ISO/DIN) en respectant
les indications de référence fournies par
le Constructeur du véhicule et/ou le
Constructeur du dispositif de
remorquage.Un frein électrique éventuel ou autre
(par ex. treuil électrique, etc.) doit être
alimenté directement par la batterie
à l'aide d'un câble d'une section non
inférieure à 2,5 mm
2.
ATTENTION L'utilisation du frein
électrique ou d'un treuil éventuel doit se
faire avec le moteur en marche.
En plus des dérivations électriques, il
est admis de brancher à l'équipement
électrique du véhicule seulement le
câble d'alimentation du frein électrique
éventuel et le câble d'une lampe
d'éclairage de l'intérieur de la remorque
d'une puissance ne dépassant pas 15
W. Pour les connexions, utiliser la
centrale équipée d'un câble partant de
la batterie et ayant une section
minimum de 2,5 mm
2.
ATTENTION Le crochet d'attelage
contribue au calcul de la longueur du
véhicule. Par conséquent, lorsqu'il
est installé sur des versions «
empattement long », comme la limite
des 6 mètres de longueur est
dépassée, on ne peut monter qu'un
crochet d'attelage amovible.
Si la remorque n'est pas attelée, retirer
le crochet de son support qui ne doit
pas dépasser de la longueur initiale du
véhicule.ATTENTION Si l'on souhaite laisser en
permanence le crochet d'attelage
sans pour autant atteler une remorque,
s'adresser au Réseau Après-vente
Fiat pour mettre à jour le système, car
le crochet d'attelage risquerait d'être
perçu comme un obstacle par les
capteurs centraux.

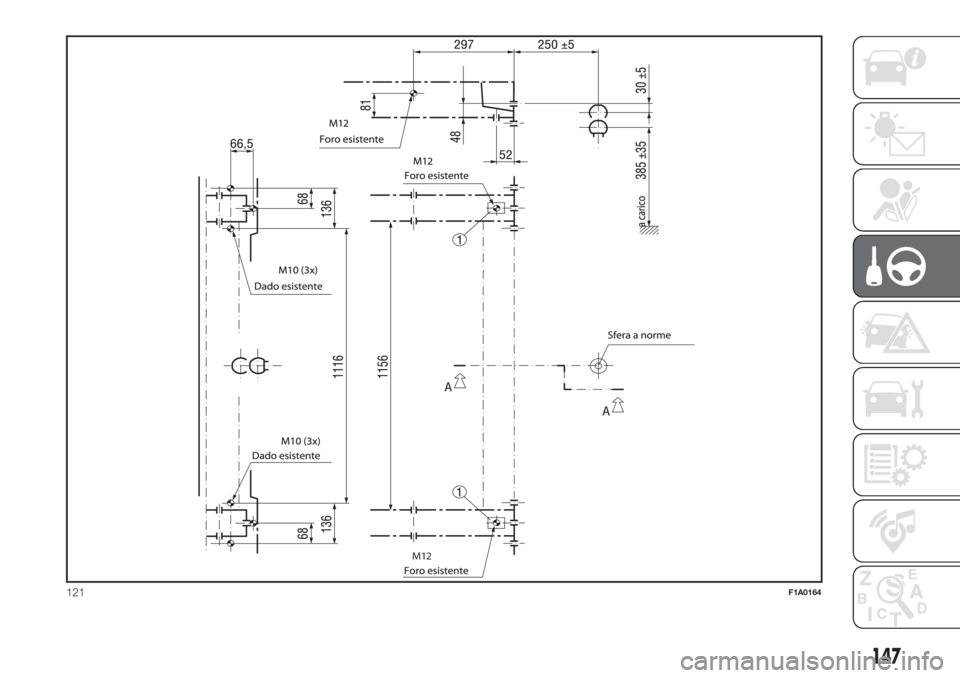

Schéma de montage des versions
Fourgon fig. 121
La structure du crochet d'attelage doit
être fixée aux points indiqués par le
symbole Ø pour un total de 6 vis
M10x1,25 et 4 vis M12.
Les plaques à l'intérieur du châssis
doivent avoir une épaisseur minimum
de 5 mm. CHARGE MAXIMUM SUR LA
BOULE : 100/120 kg selon la capacité
(voir le tableau “Poids” figurant dans
le chapitre “Spécifications techniques”).
138)
Pour l'installation du crochet d'attelage,
il est nécessaire de découper le
pare-chocs selon les instructions du kit
de montage du fournisseur.
145

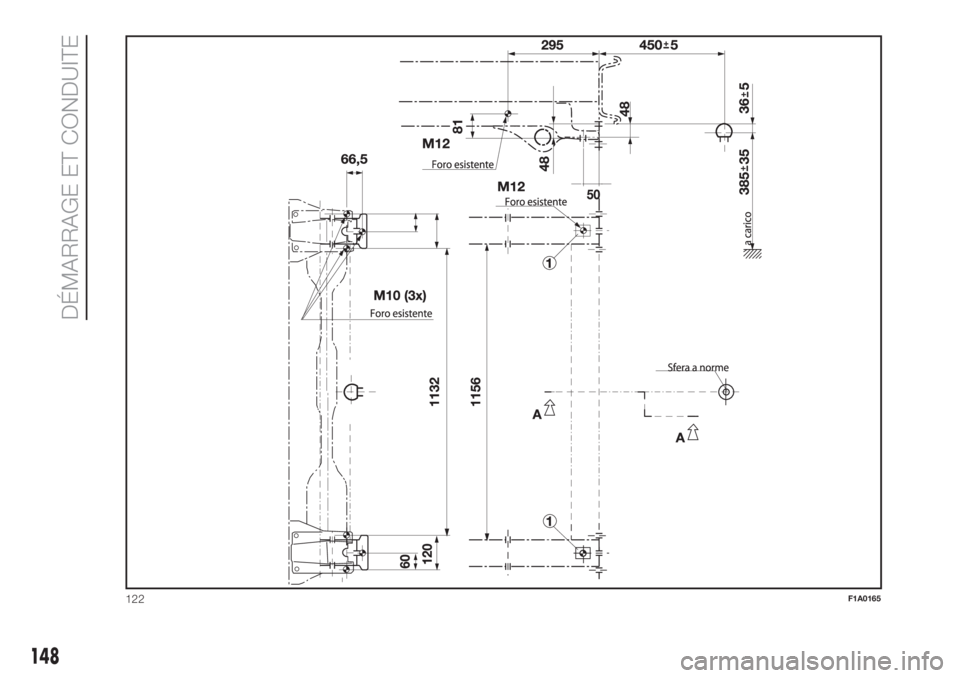

Schéma de montage versions
Camion et Cabine fig. 122
Un crochet d'attelage spécifique pour
les versions Camion et Cabine est
représenté dans fig. 122.
La structure Ø doit être fixée aux points
indiqués par 6 vis M10x1,25 et 4 vis
M12.
CHARGE MAXIMUM SUR LA BOULE :
100/120 kg selon la capacité (voir le
tableau “Poids” figurant dans le
chapitre “Spécifications techniques”).
ATTENTION
136)Le système ABS qui équipe
éventuellement le véhicule ne contrôle pas
le système de freinage de la remorque. Il
faut donc être très prudent sur les
chaussées glissantes.
137)Ne jamais modifier l'installation des
freins du véhicule pour la commande
de frein de la remorque. Le système de
freinage de la remorque doit être
complètement indépendant du circuit
hydraulique du véhicule.
138)Après le montage, les trous de
passage des vis de fixation doivent être
scellés, afin d'empêcher des infiltrations
éventuelles de gaz d'échappement.
.
146
DÉMARRAGE ET CONDUITE

.

M12
121F1A0164
147

122F1A0165
148
DÉMARRAGE ET CONDUITE
