FÄRDSKRIVARE
Angående funktionen och
användningen av färdskrivaren hänvisas
till respektive tillverkares
bruksanvisning. Det är obligatoriskt att
installera en färdskrivare på fordonet
om dess vikt (med eller utan släp)
är över 3,5 ton.
OBSERVERA! Personer som utför
modifieringar på kontrollinstrumentet
eller signalöverföringssystemet som
påverkar registreringen för
kontrollinstrumentet, i synnerhet om
detta görs med bedrägeri som syfte,
kan bryta mot gällande straffrättslig eller
administrativ lagstiftning.
OBSERVERA! Om fordonet med
färdskrivaren måste lämnas parkerad i
mer än 5 dagar, rekommenderar vi
att du kopplar från batteriets minuspol
så att batteriet inte laddas ur.
VARNINGAR
Använd inte slipande rengöringsmedel
eller lösningsmedel för att rengöra
apparaten. För den utvändiga
rengöringen av apparaten ska du
använda en mjuk trasa eller eventuella
specifika produkter för skötsel av
syntetiska material.Färdskrivaren installeras och plomberas
av auktoriserad personal. Utför inga
ingrepp på anordningen eller kablarna
för strömförsörjningen och
registreringen. Det är fordonsägarens
ansvar att låta kontrollera färdskrivarens
funktion regelbundet.
Kontrollen ska göras minst vartannat år
och ett test ska göras som bekräftar
att färdskrivaren fungerar på ett korrekt
sätt. Försäkra dig om att märkplåten
byts ut efter varje kontroll samt att den
innehåller nödvändiga uppgifter.
SJÄLVNIVELLERANDE
PNEUMATISKA
FJÄDRINGAR
ALLMÄNT
Systemet ingriper endast på bakhjulen.
Systemet bibehåller fordonets bakre
hjulinställning konstant i alla
belastningsförhållanden och garanterar
samtidigt en högre körkomfort.
HÖJDJUSTERINGAR
Den fria markhöjden kan variera enligt
sju förinställda nivåer: från "nivå -3"
till "nivå 0" och upp till "nivå +3".
Inriktningen visas på
flerfunktionsdisplayen
Automatisk reglering
Under körningen, återställer systemet
fordonet automatiskt till "nivå 0" och
bibehåller den konstant.
Under regleringen, blinkar lysdioden

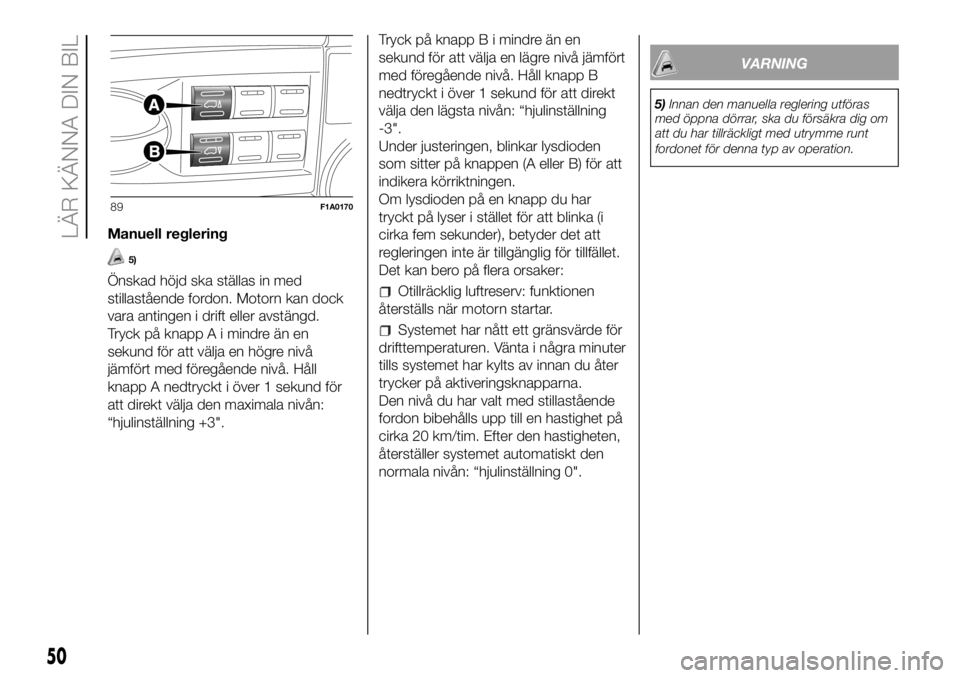

som sitter på knappen (A eller B bild
89) för att indikera körriktningen.
49

Manuell reglering
5)
Önskad höjd ska ställas in med
stillastående fordon. Motorn kan dock
vara antingen i drift eller avstängd.
Tryck på knapp A i mindre än en
sekund för att välja en högre nivå
jämfört med föregående nivå. Håll
knapp A nedtryckt i över 1 sekund för
att direkt välja den maximala nivån:
“hjulinställning +3".Tryck på knapp B i mindre än en
sekund för att välja en lägre nivå jämfört
med föregående nivå. Håll knapp B
nedtryckt i över 1 sekund för att direkt
välja den lägsta nivån: “hjulinställning
-3".
Under justeringen, blinkar lysdioden
som sitter på knappen (A eller B) för att
indikera körriktningen.
Om lysdioden på en knapp du har
tryckt på lyser i stället för att blinka (i
cirka fem sekunder), betyder det att
regleringen inte är tillgänglig för tillfället.
Det kan bero på flera orsaker:Otillräcklig luftreserv: funktionen
återställs när motorn startar.
Systemet har nått ett gränsvärde för
drifttemperaturen. Vänta i några minuter
tills systemet har kylts av innan du åter
trycker på aktiveringsknapparna.
Den nivå du har valt med stillastående
fordon bibehålls upp till en hastighet på
cirka 20 km/tim. Efter den hastigheten,
återställer systemet automatiskt den
normala nivån: “hjulinställning 0".
VARNING
5)Innan den manuella reglering utföras
med öppna dörrar, ska du försäkra dig om
att du har tillräckligt med utrymme runt
fordonet för denna typ av operation.
89F1A0170
50
LÄR KÄNNA DIN BIL

TILLBEHÖR SOM
MAN KÖPER
SEPARAT
FÖRBEREDD
ANORDNING FÖR
MONTERING AV
TELEPASS TILL
VÄGTULLEN PÅ DEN
REFLEKTERANDE
VINDRUTAN
(för berörda versioner och marknader)
Om fordonet är försett med
reflekterande vindruta, ska du installera

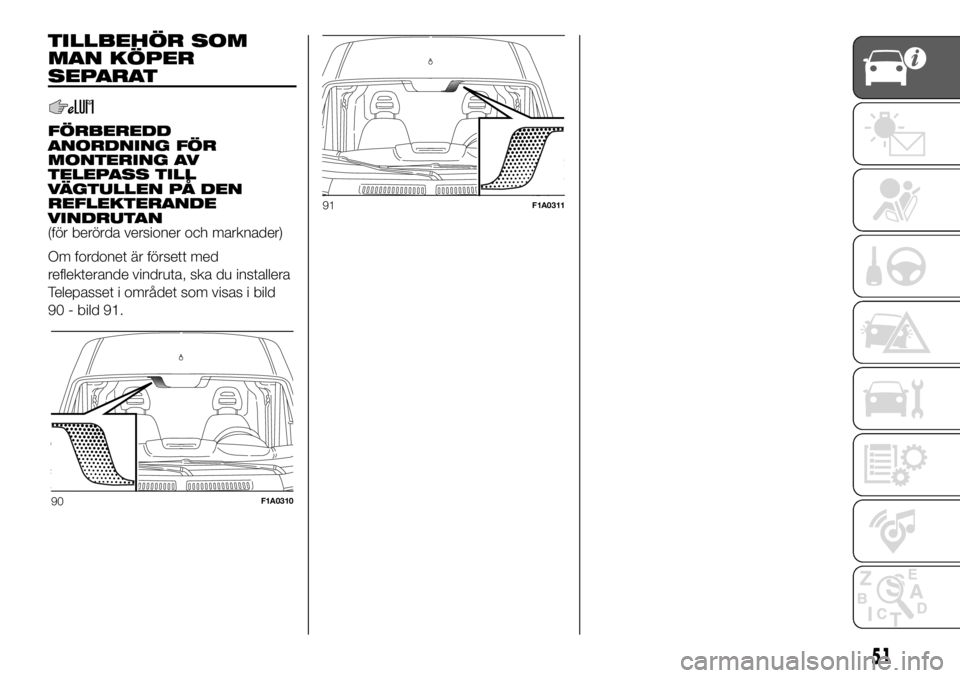

Telepasset i området som visas i bild
90 - bild 91.
90F1A0310
91F1A0311
51

LÄR KÄNNA INSTRUMENTPANELEN
Detta avsnitt i handboken innehåller all
information du behöver för att lära
känna, kunna tolka och korrekt använda
instrumentpanelen.INSTRUMENTPANEL OCH
REGLAGE ....................................... 54
DISPLAY ........................................ 56
FÄRDDATOR ................................... 58
VARNINGSLAMPOR OCH
MEDDELANDEN ............................. 60
-OTILLRÄCKLIG BROMSVÄTSKA /
ÅTDRAGEN HANDBROMS.................. 60
-FUNKTIONSFEL EBD ......................... 61
-FUNKTIONSFEL PÅ AIRBAGARNA .... 61
-SÄKERHETSBÄLTENA ÄR INTE
FASTSPÄNDA ..................................... 61
-MOTORKYLVÄTSKANS
TEMPERATUR ÄR FÖR HÖG .............. 62
-OTILLRÄCKLIG BATTERILADDNING.. 63
-OTILLRÄCKLIGT
MOTOROLJETRYCK ........................... 64
-DÅLIG MOTOROLJA .......................... 64
-DÖRRARNA/LASTUTRYMMET ÄR
INTE TILLRÄCKLIGT STÄNGDA .......... 65
-FEL PÅ SERVOSTYRNINGEN ............ 65
-FUNKTIONSFEL PÅ
SJÄLVNIVELLERANDE FJÄDRINGAR.. 65
-FEL PÅ
EOBD-SYSTEMET/INSPRUTNINGEN . 67
-FEL PÅ
UREA-INSPRUTNINGSSYSTEMET ..... 68
-FELFUNKTION PÅ ABS-SYSTEMET .. 68
-BRÄNSLERESERV ............................. 68
-FÖRUPPVÄRMNING
GLÖDSTIFT/FUNKTIONSFEL
FÖRUPPVÄRMNING GLÖDSTIFT ........ 69
-SIGNALERING OM LÅG
TILLSATSNIVÅ FÖR DIESELUTSLÄPP
(UREA)................................................. 69
-FEL PÅ BILENS SKYDDSSYSTEM -
FIAT CODE .......................................... 70
-DIMBAKLJUS .................................... 70-SIGNALERING ALLMÄNT FEL ........... 71
-PÅGÅENDE RENGÖRING AV DPF
(PARTIKELFILTER) ............................... 72
-SLITAGE BROMSBELÄGGEN ............ 72
-DRIVING ADVISOR ............................ 73
-TPMS-SYSTEM ................................. 74
-HALVLJUS ......................................... 75
-FOLLOW ME HOME .......................... 75
-VÄNSTER KÖRRIKTNINGSVISARE .... 75
-HÖGER KÖRRIKTNINGSVISARE ....... 75
-DIMLJUS ........................................... 75
-CRUISE CONTROL ............................ 76
-SPEED LIMITER ................................. 76
-AUTOMATISKA HELLJUS .................. 76
-HELLJUS ........................................... 76
-FUNKTION ”UP”................................. 77
-FUNKTIONSFEL PÅ YTTRE LJUS ...... 78
-FEL PÅ VARNINGSLAMPAN FÖR
OTILLRÄCKLIGT
MOTOROLJETRYCK ........................... 78
-FUNKTIONSFEL PÅ STOPPLJUSEN .. 78
-FEL PÅ HELLJUSAUTOMATIKEN ....... 78
-RISK FÖR ISHALKA PÅ VÄGEN ......... 79
-ÖVERSKRIDEN
HASTIGHETSGRÄNS .......................... 79
-SCHEMALAGT UNDERHÅLL ............. 79
-TRÖGHETSBRYTAREN FÖR
BRÄNSLELÅS HAR AKTIVERATS........ 80
-SIGNALERING AV FEL PÅ
COMFORT-MATIC-SYSTEMET ............ 80
-FUNKTIONSFEL
PARKERINGSSENSORER ................... 80
-FEL PÅ KÖRFÄLTSASSISTENTEN...... 80
-FEL PÅ TRAFFIC SIGN
RECOGNITION-SYSTEMET................. 80
-BEGRÄNSAD AUTONOMI ................. 80
-AKTIVERING/INAKTIVERING AV
START&STOP-SYSTEMET .................. 81
52
LÄR KÄNNA INSTRUMENTPANELEN

-FEL PÅ START&STOP-SYSTEMET..... 81
-SIGNALERING OM LÅG
TILLSATSNIVÅ FÖR DIESELUTSLÄPP
(UREA)................................................. 82
-DET FINNS VATTEN I DIESELFILTRET
(dieselversioner) ................................... 82
53

INSTRUMENTPANEL OCH REGLAGE
.
Versioner med flerfunktionsdisplay

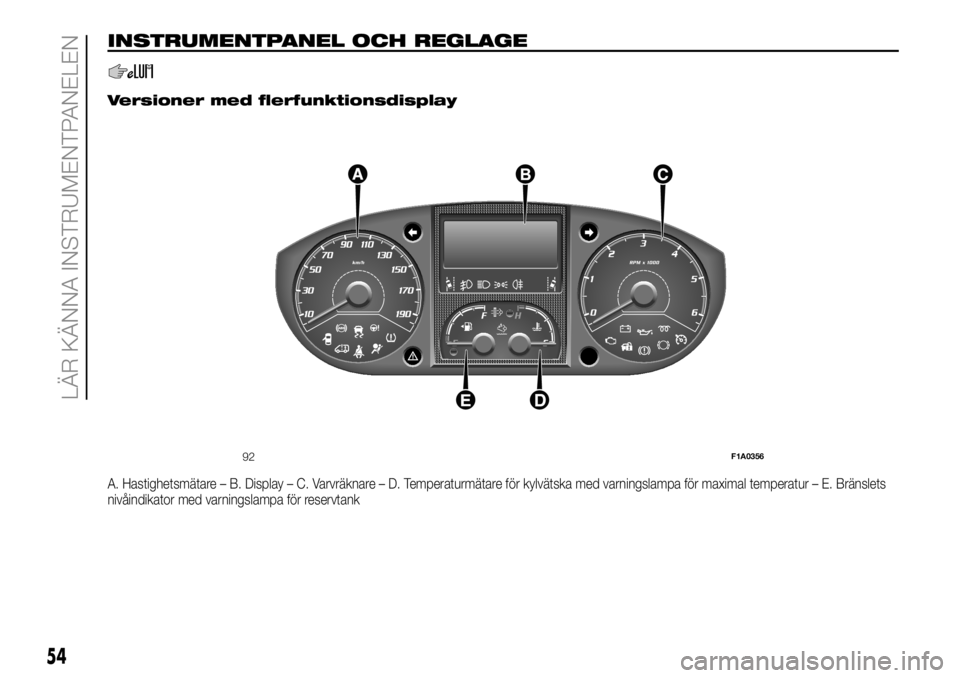

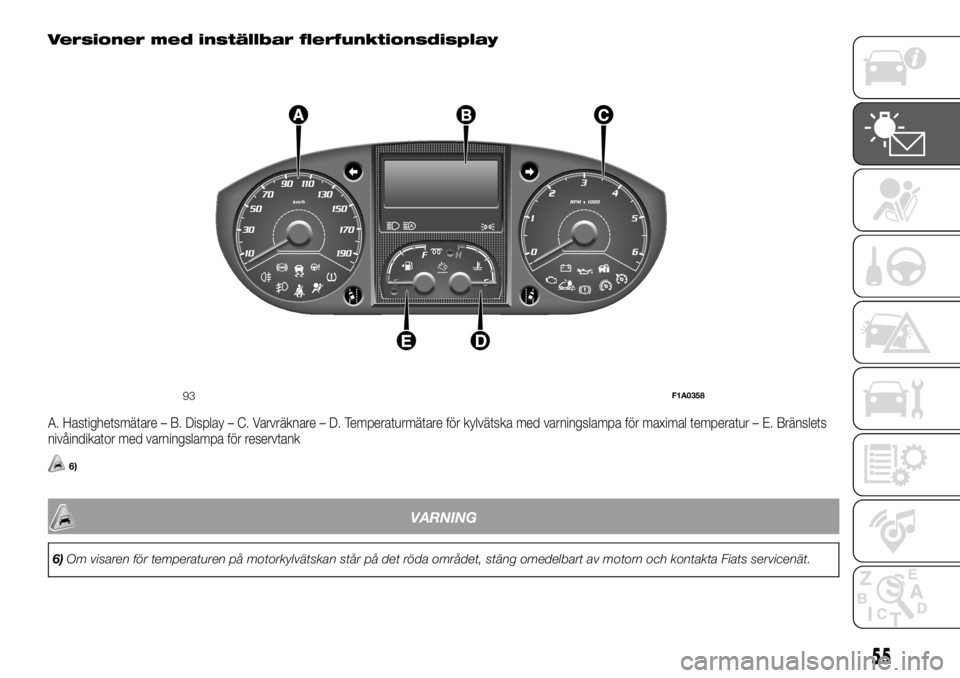

A. Hastighetsmätare – B. Display – C. Varvräknare – D. Temperaturmätare för kylvätska med varningslampa för maximal temperatur – E. Bränslets
nivåindikator med varningslampa för reservtank
92F1A0356
54
LÄR KÄNNA INSTRUMENTPANELEN

Versioner med inställbar flerfunktionsdisplay
A. Hastighetsmätare – B. Display – C. Varvräknare – D. Temperaturmätare för kylvätska med varningslampa för maximal temperatur – E. Bränslets
nivåindikator med varningslampa för reservtank
6)
VARNING
6)Om visaren för temperaturen på motorkylvätskan står på det röda området, stäng omedelbart av motorn och kontakta Fiats servicenät.
93F1A0358
55

DISPLAY
(för berörda versioner och marknader)
Fordonet kan förses med en
flerfunktionsdisplay eller en inställbar
flerfunktionsdisplay som kan visa
information som är användbar och
nödvändig för körningen.
HUVUDSKÄRM FÖR
FLERFUNKTIONS-
DISPLAYEN
På huvudskärmen visas följande

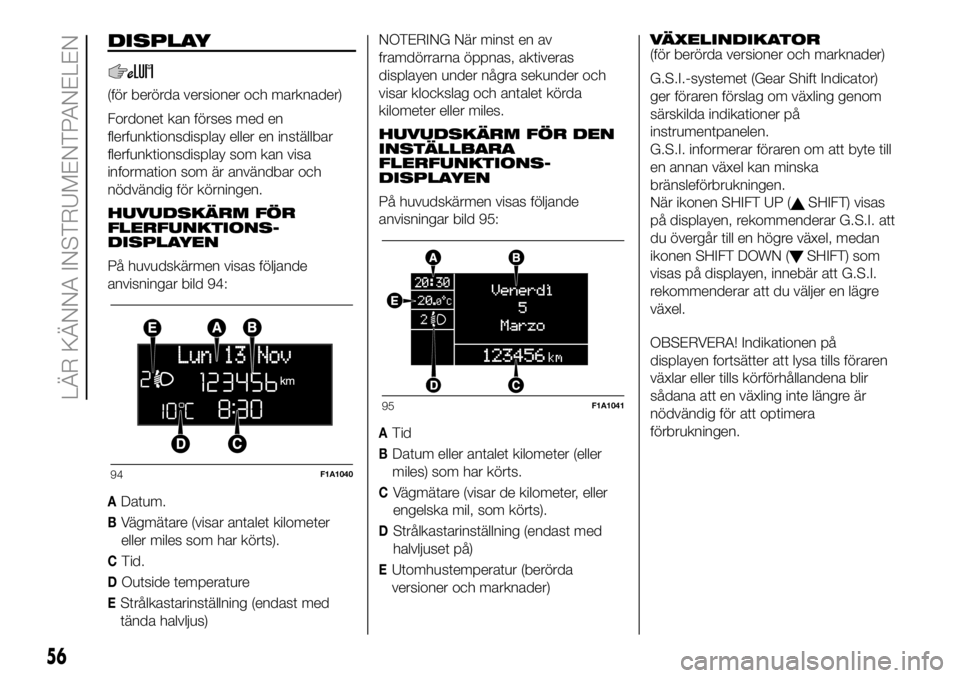

anvisningar bild 94:
ADatum.
BVägmätare (visar antalet kilometer
eller miles som har körts).
CTid.
DOutside temperature
EStrålkastarinställning (endast med
tända halvljus)NOTERING När minst en av
framdörrarna öppnas, aktiveras
displayen under några sekunder och
visar klockslag och antalet körda
kilometer eller miles.
HUVUDSKÄRM FÖR DEN
INSTÄLLBARA
FLERFUNKTIONS-
DISPLAYEN
På huvudskärmen visas följande
anvisningar bild 95:
ATid
BDatum eller antalet kilometer (eller
miles) som har körts.
CVägmätare (visar de kilometer, eller
engelska mil, som körts).
DStrålkastarinställning (endast med
halvljuset på)
EUtomhustemperatur (berörda
versioner och marknader)VÄXELINDIKATOR
(för berörda versioner och marknader)
G.S.I.-systemet (Gear Shift Indicator)
ger föraren förslag om växling genom
särskilda indikationer på
instrumentpanelen.
G.S.I. informerar föraren om att byte till
en annan växel kan minska
bränsleförbrukningen.
När ikonen SHIFT UP (
SHIFT) visas
på displayen, rekommenderar G.S.I. att
du övergår till en högre växel, medan
ikonen SHIFT DOWN (
SHIFT) som
visas på displayen, innebär att G.S.I.
rekommenderar att du väljer en lägre
växel.
OBSERVERA! Indikationen på
displayen fortsätter att lysa tills föraren
växlar eller tills körförhållandena blir
sådana att en växling inte längre är
nödvändig för att optimera
förbrukningen.
94F1A1040
95F1A1041
56
LÄR KÄNNA INSTRUMENTPANELEN

INDIKATOR FÖR
MOTOROLJENIVÅ
(för berörda versioner och marknader)
Indikatorn visar motorns oljenivå
grafiskt.
När tändningsnyckeln vrids till MAR

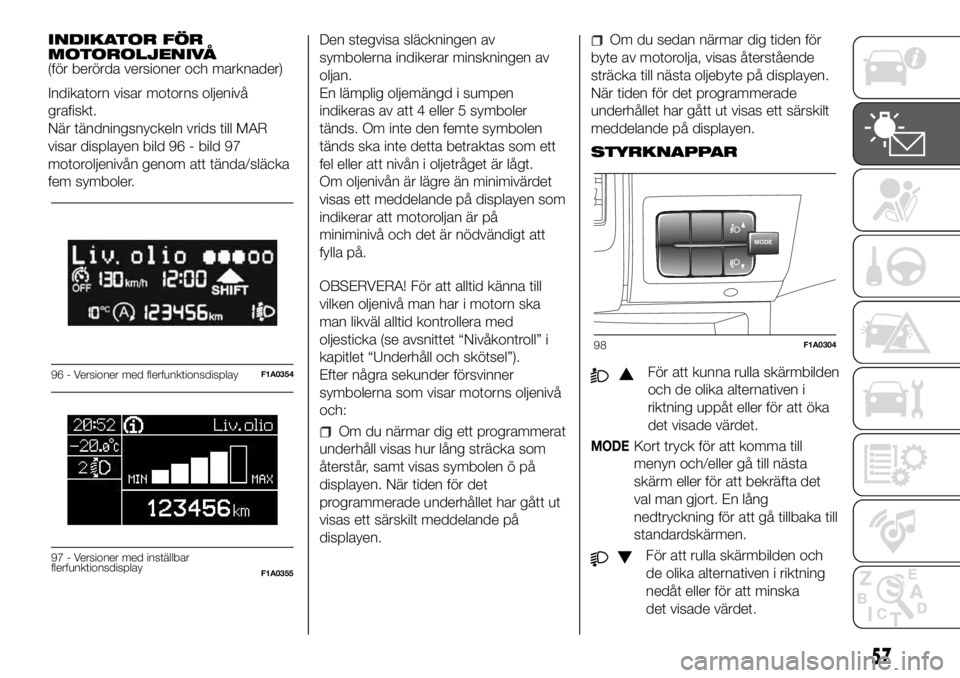

visar displayen bild 96 - bild 97
motoroljenivån genom att tända/släcka
fem symboler.Den stegvisa släckningen av
symbolerna indikerar minskningen av
oljan.
En lämplig oljemängd i sumpen
indikeras av att 4 eller 5 symboler
tänds. Om inte den femte symbolen
tänds ska inte detta betraktas som ett
fel eller att nivån i oljetråget är lågt.
Om oljenivån är lägre än minimivärdet
visas ett meddelande på displayen som
indikerar att motoroljan är på
miniminivå och det är nödvändigt att
fylla på.
OBSERVERA! För att alltid känna till
vilken oljenivå man har i motorn ska
man likväl alltid kontrollera med
oljesticka (se avsnittet “Nivåkontroll” i
kapitlet “Underhåll och skötsel”).
Efter några sekunder försvinner
symbolerna som visar motorns oljenivå
och:
Om du närmar dig ett programmerat
underhåll visas hur lång sträcka som
återstår, samt visas symbolen õ på
displayen. När tiden för det
programmerade underhållet har gått ut
visas ett särskilt meddelande på
displayen.
Om du sedan närmar dig tiden för
byte av motorolja, visas återstående
sträcka till nästa oljebyte på displayen.
När tiden för det programmerade
underhållet har gått ut visas ett särskilt
meddelande på displayen.
STYRKNAPPAR
För att kunna rulla skärmbilden
och de olika alternativen i
riktning uppåt eller för att öka
det visade värdet.
MODEKort tryck för att komma till
menyn och/eller gå till nästa
skärm eller för att bekräfta det
val man gjort. En lång
nedtryckning för att gå tillbaka till
standardskärmen.
För att rulla skärmbilden och
de olika alternativen i riktning
nedåt eller för att minska
det visade värdet.
96 - Versioner med flerfunktionsdisplayF1A0354
Liv.olio
MAX MIN
97 - Versioner med inställbar
flerfunktionsdisplayF1A0355
MODE
98F1A0304
57

NOTERING Knapparoch
aktiverar de olika funktionerna
beroende på följande situationer:
Reglering av belysningen inne i
fordonet
- Med tända positionsljus och aktiv
huvudskärm, kan man justera
ljusstyrkan i fordonet.
Inställningsmeny
- I inställningsmenyn kan du rulla menyn
uppåt eller nedåt.
- Under inställningen kan du öka eller
minska värdet.
INSTÄLLNINGSMENY
Inställningsmenyns
funktioner
Inställningsmenyn kan aktiveras genom
att trycka snabbt på MODE-knappen.
Menyn omfattar följande alternativ:
Menu
Lighting
Korrigeringsenhet för
strålkastarinriktningen
Speed Beep
Headlight sensitivity
Cornering Lights
Rain Sensing Wipers
Aktivering Trip B
Traffic Sign
Set Time Hours
Set date
Autoclose
Måttenhet
Language
Buzzer volume
Service
Front passenger airbag
Daytime Running Lights
Automatic Headlight Beam
Exit menu
Med enskilda knapptryckningar
ellereller går det att
förflytta sig i inställningsmenylistan.
Hanteringsläget ändras härmed
beroende på egenskaperna för
alternativet som väljs.
FÄRDDATOR
I KORTHET
Med hjälp av färddatorn, visas värden
för bilens funktionsstatusnär
tändningsnyckeln står på MAR.
Denna funktion består av två
separata färddatorer som kallas “Trip
A” och “Trip B” som kan övervaka
fordonets "fullständiga körning" (resa)
oberoende av varandra. Båda
mätarna kan nollställas vid början av
en ny körning.
"Trip A" visar följande värden:
Outside temperature
Resterande körsträcka
Avverkad körsträcka A
Genomsnittlig förbrukning A
Instant consumption (aktuell
förbrukning)
Genomsnittlig hastighet A
Restid A (körningens varaktighet)
Reset Trip A
“Trip B” finns endast på
flerfunktionsdisplayen och visar följande
mätvärden:
Körd sträcka B
58
LÄR KÄNNA INSTRUMENTPANELEN
