FIAT DUCATO BASE CAMPER 2018 Drift- och underhållshandbok (in Swedish)
Manufacturer: FIAT, Model Year: 2018, Model line: DUCATO BASE CAMPER, Model: FIAT DUCATO BASE CAMPER 2018Pages: 304, PDF Size: 14.67 MB
Page 41 of 304

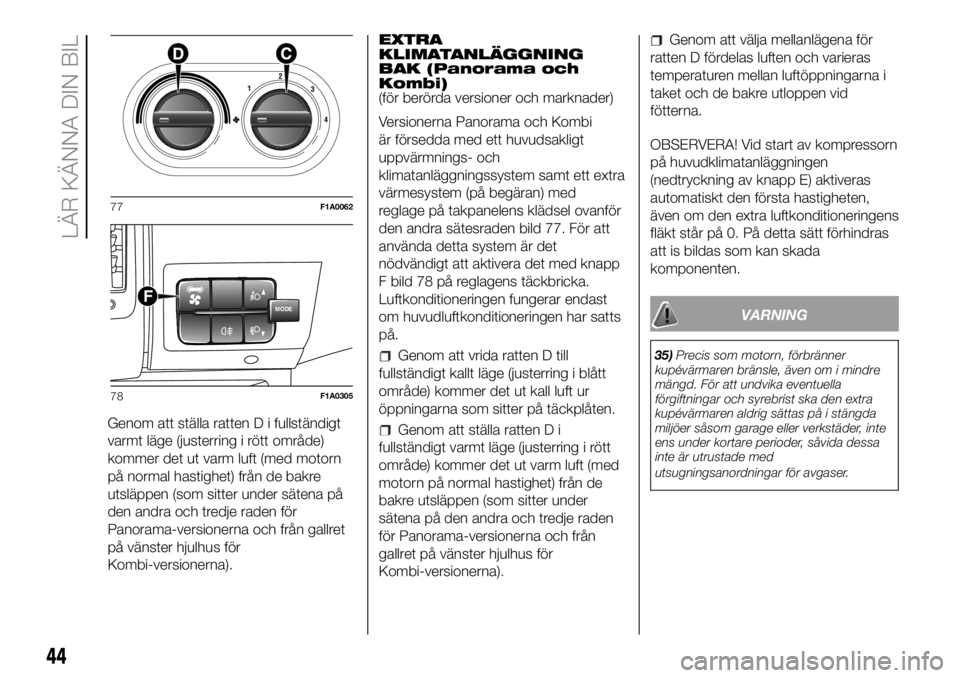

Justerring C för luftspridning
För luftflöde till luftspridarna i mitten
och på sidorna.
För att sprida luft vid fotområdet
och att få en lite lägre temperatur
vid luftspridarna på
instrumentpanelen när
utomhustemperaturen är
medelhög.
För uppvärmning vid låg
utomhustemperatur: för maximalt
lufttillförsel vid fotområdet.
För att värma fotområdet och
samtidigt avlägsna imma från
vindrutan.
För att snabbt avlägsna imma
från vindrutan.
Vred D för att aktivera eller
inaktivera luftens återcirkulation
Tryck på knappen (tänd lysdiod på
knappen) för att aktivera den invändiga
luftcirkulationen.
Tryck åter på knappen (släckt lysdiod
på knappen) för att inaktivera den
invändiga luftcirkulationen.Knapp E för aktivering/avaktivering
av klimatanläggningen
Tryck på knappen (tänd lysdiod på
knappen) för att aktivera
klimatanläggningen.
Tryck åter på knappen (släckt lysdiod
på knappen) för att inaktivera
klimatanläggningen.
AUTOMATISK
KLIMATANLÄGGNING
2)
(för berörda versioner och marknader)

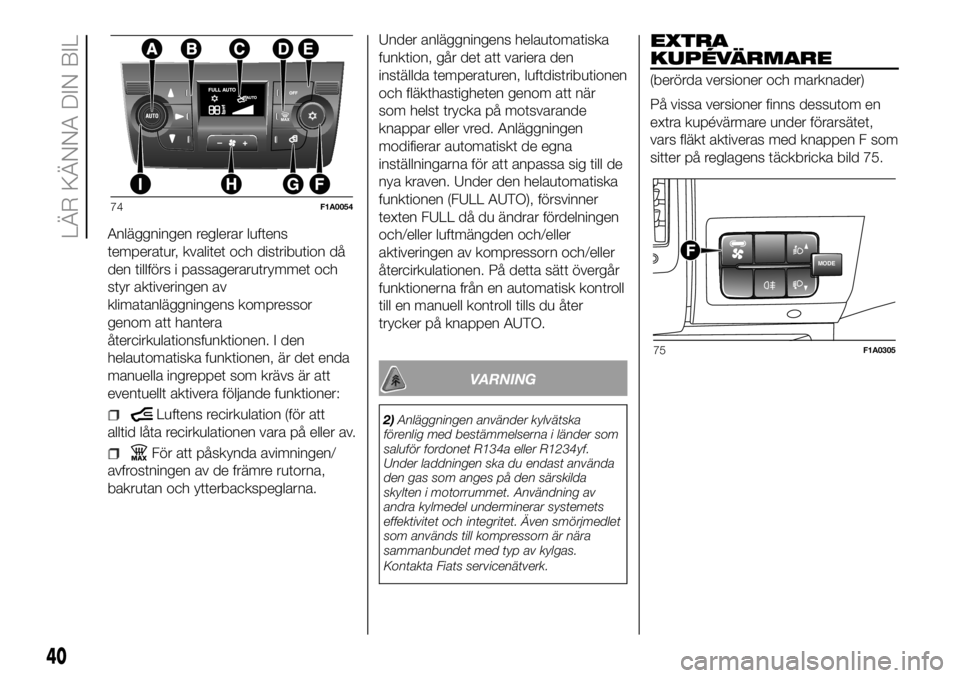

REGLAGE
AAUTO-knapp för automatisk kontroll
av alla funktioner.
BKnapp för val av luftdistribution.
CDisplay.
DKnapp som styr MAX DEF-
funktionen.
EKnapp för avstängning av systemet.
FKnapp som styr kompressorns
aktivering/inaktivering.
GKnapp som styr luftens
återcirkulation.
HKnappar som styr fläkthastighetens
minskning/ökning.
SVred som styr temperaturens
minskning/ökning.
ANVÄNDNING AV
KLIMATANLÄGGNINGEN
Anläggningen kan startas på olika sätt,
men vi råder dig att börja genom att
trycka på AUTO-knappen och därefter
vrida vredet för att ställa in önskad
temperatur på displayen.
39
Page 42 of 304
Anläggningen reglerar luftens
temperatur, kvalitet och distribution då
den tillförs i passagerarutrymmet och
styr aktiveringen av
klimatanläggningens kompressor
genom att hantera
återcirkulationsfunktionen. I den
helautomatiska funktionen, är det enda
manuella ingreppet som krävs är att
eventuellt aktivera följande funktioner:
Luftens recirkulation (för att
alltid låta recirkulationen vara på eller av.
För att påskynda avimningen/
avfrostningen av de främre rutorna,
bakrutan och ytterbackspeglarna.Under anläggningens helautomatiska
funktion, går det att variera den
inställda temperaturen, luftdistributionen
och fläkthastigheten genom att när
som helst trycka på motsvarande
knappar eller vred. Anläggningen
modifierar automatiskt de egna
inställningarna för att anpassa sig till de
nya kraven. Under den helautomatiska
funktionen (FULL AUTO), försvinner
texten FULL då du ändrar fördelningen
och/eller luftmängden och/eller
aktiveringen av kompressorn och/eller
återcirkulationen. På detta sätt övergår
funktionerna från en automatisk kontroll
till en manuell kontroll tills du åter
trycker på knappen AUTO.
VARNING
2)Anläggningen använder kylvätska
förenlig med bestämmelserna i länder som
saluför fordonet R134a eller R1234yf.
Under laddningen ska du endast använda
den gas som anges på den särskilda
skylten i motorrummet. Användning av
andra kylmedel underminerar systemets
effektivitet och integritet. Även smörjmedlet
som används till kompressorn är nära
sammanbundet med typ av kylgas.
Kontakta Fiats servicenätverk.
EXTRA
KUPÉVÄRMARE
(berörda versioner och marknader)
På vissa versioner finns dessutom en
extra kupévärmare under förarsätet,
vars fläkt aktiveras med knappen F som
sitter på reglagens täckbricka bild 75.
74F1A0054
MODEF
75F1A0305
40
LÄR KÄNNA DIN BIL
Page 43 of 304
AUTONOM EXTRA
KUPÉVÄRMARE
(för berörda versioner och marknader)
På begäran kan fordonet utrustas
med två olika kupévärmare
AUTOMATISK VERSION
Den extra kupévärmaren aktiveras
automatiskt när motorn har startats och
nödvändiga förhållanden för
utomhustemperatur och motorvätska
råder. Frånkopplingen sker alltid
automatiskt.
35)
OBSERVERA! Kontrollera att
bränslenivån är över reserven vid
perioder med låga
utomhustemperaturer och anordningen
aktiveras ofta. I annat fall kan
anordningen blockeras. Kontakta i
sådant fall Fiats servicenät för ett
ingrepp.
PROGRAMMERBAR
VERSION
Den extra kupévärmaren är fullständigt
oberoende av motorns funktion och
dess funktion är att:
Värma fordonets kupé med
avstängd motor.
Avfrosta rutorna.
Värma motorns kylvätska och
därmed själva motorn före start.
Anläggningen består av:
En dieselbrännare för uppvärmning
av vatten med en ljuddämpare för
avgaserna.
En doseringspump som är ansluten
till rörledningarna för fordonets tank
för att mata brännaren.
En värmeväxlare som är ansluten till
rörledningarna för motorns kylsystem.
En automatisk styrenhet som är
ansluten till enheten för kupéns
uppvärmning och ventilation.
En elektronisk styrenhet för kontroll
och reglering av brännaren finns
inbyggd på kupévärmaren.
En digital timer bild 76 för att
manuellt sätta på kupévärmaren eller
för att ställa in påsättningstiden.
OBSERVERA! Kupévärmaren är
utrustad med ett överhettningsskydd
som avbryter förbränningen i händelse
av överhettning som beror på bristande
eller läckande kylvätska. I sådant fall,
tryck på knappen för val av program för
att tända kupévärmaren på nytt, efter
att felet på kylsystemet har reparerats

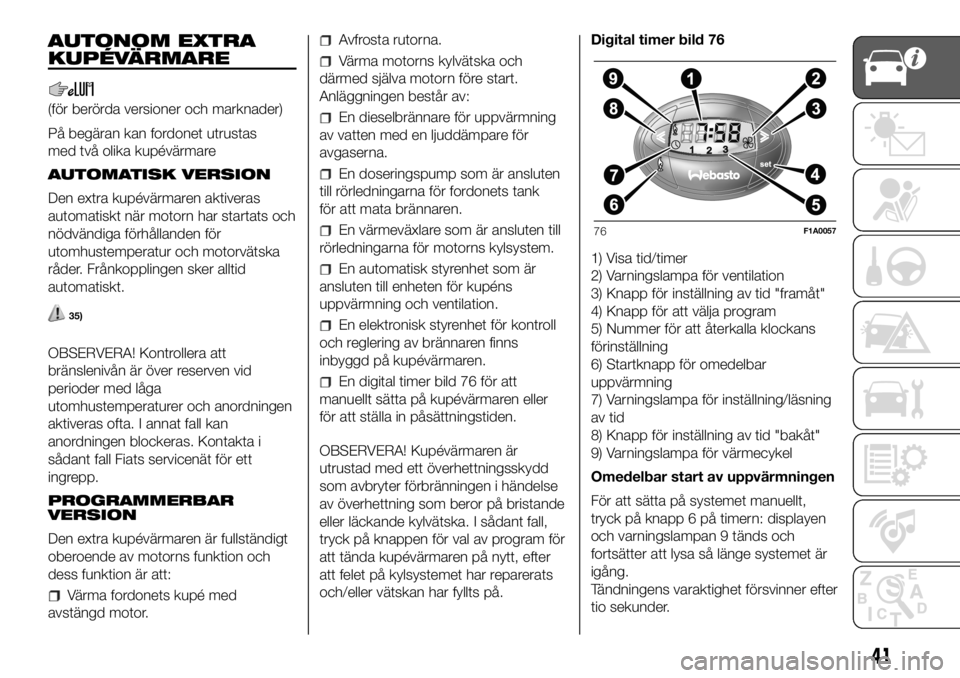

och/eller vätskan har fyllts på.Digital timer bild 76
1) Visa tid/timer
2) Varningslampa för ventilation
3) Knapp för inställning av tid "framåt"
4) Knapp för att välja program
5) Nummer för att återkalla klockans
förinställning
6) Startknapp för omedelbar
uppvärmning
7) Varningslampa för inställning/läsning
av tid
8) Knapp för inställning av tid "bakåt"
9) Varningslampa för värmecykel
Omedelbar start av uppvärmningen
För att sätta på systemet manuellt,
tryck på knapp 6 på timern: displayen
och varningslampan 9 tänds och
fortsätter att lysa så länge systemet är
igång.
Tändningens varaktighet försvinner efter
tio sekunder.
76F1A0057
41
Page 44 of 304
Programmerad start av
uppvärmning
Innan starten av systemet
programmeras måste tiden ställas in.
Inställning av aktuell tid
Håll knapp 4 nedtryckt: displayen
och varningslampa 7 tänds .
Tryck samtidigt på knapparna 3 eller
8 inom tio sekunder för att ställa in
exakt tid.
Släpp upp knappen 4.
När displayen släcks sparas aktuell tid.
Om knapparna 3 eller 8 hålls nedtryckta
ändras klockans siffror framåt eller
bakåt snabbare.
Inställningen av timmarna är inte möjlig
när uppvärmnings- eller
ventilationsläget är aktiverat.
VARNING Var uppmärksam på
inställningen av sommartid/vintertid.
Programmering av påsättningstiden
Programmera påsättningstiden:
Tryck på knapp 4. På displayen
tänds symbol 10 i tio sekunder eller
tidigare inställd tid, samt siffran 5 som
motsvarar öppnat förval.
OBSERVERA! Om du vill återkalla de
övriga förvalda tiderna, tryck ned knapp
4 inom tio sekunder för varje förinställd
tid.- Tryck på knapp 3 eller 6 inom tio
sekunder för att välja önskad
påsättningstid.
OBSERVERA! Bekräftelsen att tiden har
sparats bekräftas på följande sätt:
Påsättningstiden försvinner.
Förvalsnummer 5 visas.
Displayen tänds.
OBSERVERA! När värmepannan
startas:
Varningslampan med lågan 9 tänds
på displayen.
Förvalsnummer 5 släcks.
Standardinställning:
Förvald tid 1: klockan 6
Förvald tid 2: klockan 16
Förvald tid 3: klockan 22
VARNING Inställningarna som görs i
fabriken annulleras med en ny
inmatning. De tider som förvalts förblir
lagrade till nästa ändring. Om klockan
avlägsnas från nätet ombord (t ex.
vid frånkoppling av batteriet), återställs
fabriksinställningarna.
Inaktivering av den inställda
påsättningstiden
För att radera den programmerade
påsättningstiden, tryck kort på knapp 4:
displayen slocknar och siffran 5 för
förvald tid försvinner.Återkalla en av de förvalda
påsättningstiderna
Aktivera knapp 4 inom tio sekunder tills
programnumret med önskad förvald
tid visas.
Den förvalda tid du har valt att ställa in
aktiveras automatiskt efter cirka tio
sekunder, utan att man ytterligare
behöver bekräfta valet med en annan
knapp.
Aktivera den förvalda tiden med tanke
på säkerhetsnormerna för den
autonoma uppvärmningens funktion
(konsultera bruksanvisningen för
användning av den autonoma
uppvärmningsenheten).
OBSERVERA! Den autonoma
uppvärmningen sätts på vid den
aktiverade förvalda tiden, både när
fordonet är stilla och under körningen.
OBSERVERA! Den förvalda starttiden
kan ändras eller raderas genom att följa
föregående instruktioner.
Inställning av påsättningens
varaktighet
Tryck på knappen och håll den
nedtryckt. Tryck samtidigt på knapp 3
eller 8.
Tiden och varningslampa 7 visas.
Aktivera och tryck åter på knapp 4.
Tryck samtidigt på knapp 3 eller 8.
42
LÄR KÄNNA DIN BIL
Page 45 of 304
Varaktigheten för den förinställda
aktiveringen visas och varningslampa 9
eller 2 blinkar.
Ställ in varaktigheten för aktiveringen
med knapp 3 eller 8.
Varaktigheten för den inställda
aktiveringen lagras så snart texten
försvinner från displayen eller då man
aktiverar knapp 4.
Stänga av värmesystemet
Avstängningen av systemet kan ske på
olika sätt, beroende på typen av start
(automatisk eller manuell):
automatiskefter den
programmerade varaktigheten.
Displayen slocknar efter den inställda
tiden.
Manuellgenom att trycka igen på
timerns knapp “omedelbar
uppvärmning” (knapp med låga 6).
Varningslampan för uppvärmning och
displayens belysning slocknar. Pumpen
för vätskecirkulationen fortsätter att
fungera i cirka två minuter. I denna fas
går det att åter sätta på värmaren
OBSERVERA! Parkeringsuppvärmaren
slocknar när batterispänningen är låg
för att möjliggöra fordonets nästa
påsättning.OBSERVERA! Innan anordningen
aktiveras, ska du kontrollera att
bränslenivån är högre än reservtanken. I
annat fall kan anordningen blockeras.
Kontakta i sådant fall Fiats servicenät
för ett ingrepp.
Stäng alltid av kupévärmaren vid
påfyllning av bränsle och i närheten av
bensinstationer, för att undvika risk
för explosion eller brand.
Parkera inte fordonet på brandfarligt
material såsom papper, gräs eller torra
löv. Fara för brand!
Temperaturen i närheten av
kupévärmaren får inte överstiga 120°C
(t ex. vid ugnslackering av karossen).
Högre temperaturer kan skada
komponenterna i den elektroniska
styrenheten.
Under drift med avstängd motor,
hämtar kupévärmaren elektrisk energi
från batteriet. Det är därför nödvändigt
att låta motorn vara i drift under en
viss tid för att återställa korrekt
laddningsnivå för batteriet.
För kontroll av vätskenivån, följ
anvisningarna i kapitlet "Underhåll av
fordonet", avsnitt "Vätska för motorns
kylsystem”. Vattnet inuti kupévärmarens
krets ska innehålla en min. halt på 10
% frostskyddsmedel.
För underhåll och reparationer ska
du endast vända dig till Fiats servicenät
och endast använda originalreservdelar.
UNDERHÅLL
Låt regelbundet kontrollera (åtminstone
i början av varje vintersäsong) den
extra kupévärmaren vid Fiats
servicenät. På detta sätt garanteras en
säker och ekonomisk användning av
kupévärmaren, samt en lång livslängd.
EXTRA UPPVÄRMNING
BAK (Panorama och
Kombi)
(för berörda versioner och marknader)
Versionerna Panorama och Kombi
är försedda med ett huvudsakligt
uppvärmningssystem samt ett extra
värmesystem (på begäran) med reglage
på takpanelens klädsel ovanför den
andra sätesraden bild 77.
För aktiveringen krävs att man trycker
på knappen F bild 78 på listen för
kontrollerna.
Genom att ställa ratten D i fullständigt
kallt läge (justerring i blått område)
kommer det ut miljötempererad luft från
de bakre utsläppen vid fötterna (som
sitter under sätena på den andra och
tredje sätesraden på Panorama-
versionerna och från gallret på vänster
hjulhus för Kombi-versionerna).
43
Page 46 of 304
Genom att ställa ratten D i fullständigt
varmt läge (justerring i rött område)
kommer det ut varm luft (med motorn
på normal hastighet) från de bakre
utsläppen (som sitter under sätena på
den andra och tredje raden för
Panorama-versionerna och från gallret
på vänster hjulhus för
Kombi-versionerna).EXTRA
KLIMATANLÄGGNING
BAK (Panorama och
Kombi)
(för berörda versioner och marknader)
Versionerna Panorama och Kombi
är försedda med ett huvudsakligt
uppvärmnings- och
klimatanläggningssystem samt ett extra
värmesystem (på begäran) med
reglage på takpanelens klädsel ovanför
den andra sätesraden bild 77. För att
använda detta system är det
nödvändigt att aktivera det med knapp
F bild 78 på reglagens täckbricka.
Luftkonditioneringen fungerar endast
om huvudluftkonditioneringen har satts
på.
Genom att vrida ratten D till
fullständigt kallt läge (justerring i blått
område) kommer det ut kall luft ur
öppningarna som sitter på täckplåten.
Genom att ställa ratten D i
fullständigt varmt läge (justerring i rött
område) kommer det ut varm luft (med
motorn på normal hastighet) från de
bakre utsläppen (som sitter under
sätena på den andra och tredje raden
för Panorama-versionerna och från
gallret på vänster hjulhus för
Kombi-versionerna).
Genom att välja mellanlägena för
ratten D fördelas luften och varieras
temperaturen mellan luftöppningarna i
taket och de bakre utloppen vid
fötterna.
OBSERVERA! Vid start av kompressorn
på huvudklimatanläggningen
(nedtryckning av knapp E) aktiveras
automatiskt den första hastigheten,
även om den extra luftkonditioneringens
fläkt står på 0. På detta sätt förhindras
att is bildas som kan skada
komponenten.
VARNING
35)Precis som motorn, förbränner
kupévärmaren bränsle, även om i mindre
mängd. För att undvika eventuella
förgiftningar och syrebrist ska den extra
kupévärmaren aldrig sättas på i stängda
miljöer såsom garage eller verkstäder, inte
ens under kortare perioder, såvida dessa
inte är utrustade med
utsugningsanordningar för avgaser.
77F1A0062
MODEF
78F1A0305
44
LÄR KÄNNA DIN BIL
Page 47 of 304

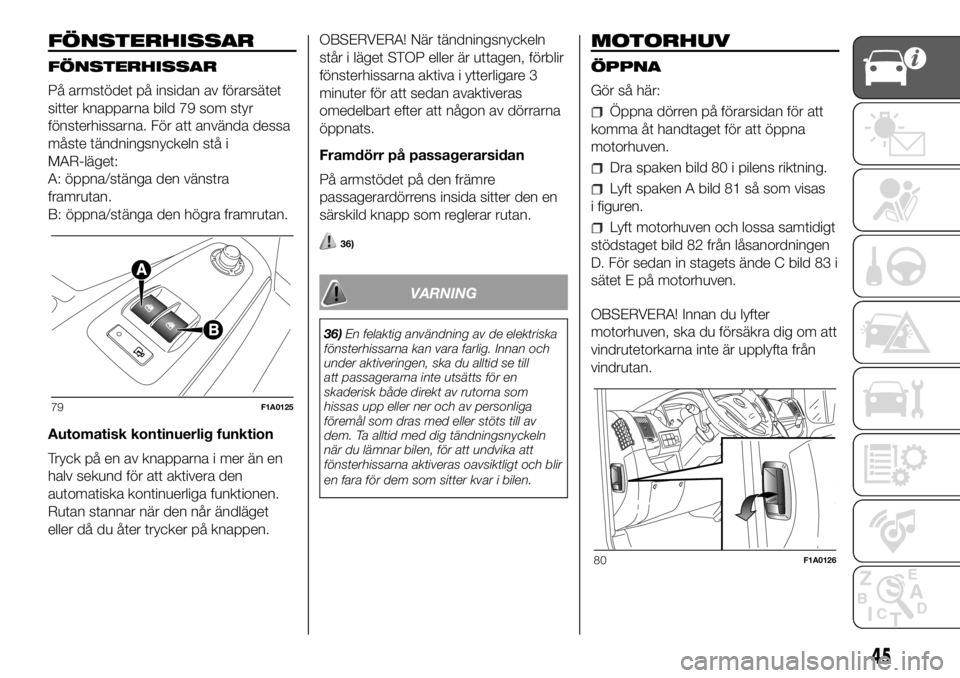

FÖNSTERHISSAR
FÖNSTERHISSAR
På armstödet på insidan av förarsätet
sitter knapparna bild 79 som styr
fönsterhissarna. För att använda dessa
måste tändningsnyckeln stå i
MAR-läget:
A: öppna/stänga den vänstra
framrutan.
B: öppna/stänga den högra framrutan.
Automatisk kontinuerlig funktion
Tryck på en av knapparna i mer än en
halv sekund för att aktivera den
automatiska kontinuerliga funktionen.
Rutan stannar när den når ändläget
eller då du åter trycker på knappen.OBSERVERA! När tändningsnyckeln
står i läget STOP eller är uttagen, förblir
fönsterhissarna aktiva i ytterligare 3
minuter för att sedan avaktiveras
omedelbart efter att någon av dörrarna
öppnats.
Framdörr på passagerarsidan
På armstödet på den främre
passagerardörrens insida sitter den en
särskild knapp som reglerar rutan.
36)
VARNING
36)En felaktig användning av de elektriska
fönsterhissarna kan vara farlig. Innan och
under aktiveringen, ska du alltid se till
att passagerarna inte utsätts för en
skaderisk både direkt av rutorna som
hissas upp eller ner och av personliga
föremål som dras med eller stöts till av
dem. Ta alltid med dig tändningsnyckeln
när du lämnar bilen, för att undvika att
fönsterhissarna aktiveras oavsiktligt och blir
en fara för dem som sitter kvar i bilen.
MOTORHUV
ÖPPNA
Gör så här:
Öppna dörren på förarsidan för att
komma åt handtaget för att öppna
motorhuven.
Dra spaken bild 80 i pilens riktning.
Lyft spaken A bild 81 så som visas
i figuren.
Lyft motorhuven och lossa samtidigt
stödstaget bild 82 från låsanordningen
D. För sedan in stagets ände C bild 83 i
sätet E på motorhuven.
OBSERVERA! Innan du lyfter
motorhuven, ska du försäkra dig om att
vindrutetorkarna inte är upplyfta från
vindrutan.
79F1A0125
80F1A0126
45
Page 48 of 304
STÄNGA
Gör så här:
Håll motorhuven upplyft med en
hand och använd den andra för att ta
bort staget C bild 83 från sätet E och
sätt in i låsanordningen D bild 82.
Sänk motorhuven till cirka 20
centimeter från motorrummet, låt den
sedan falla ner och försök att lyfta
den för att försäkra dig om att den är
helt stängd, inte bara fastsatt i
säkerhetsläge. I det senare fallet, tryck
inte på motorhuven utan lyft den och
upprepa manövern.
OBSERVERA! Kontrollera alltid att
motorhuven är ordentligt stängd så att
den inte öppnas under körningen.
37) 38) 39)
VARNING
37)Av säkerhetsskäl ska motorhuven alltid
vara ordentligt stängd under körning.
Kontrollera därför alltid att motorhuven
stängs riktigt genom att kontrollera att låset
klickar på plats. Om du under körningen
upptäcker att huven inte är ordentligt
stängd ska du omedelbart stanna bilen
och stänga huven. Bilen måste då stå helt
stilla.38)Felaktig isättning av stödet kan göra att
motorhuven slår igen med kraft.
39)Utför åtgärderna endast med
stillastående fordon.
81F1A033982F1A0349
83F1A0129
46
LÄR KÄNNA DIN BIL
Page 49 of 304

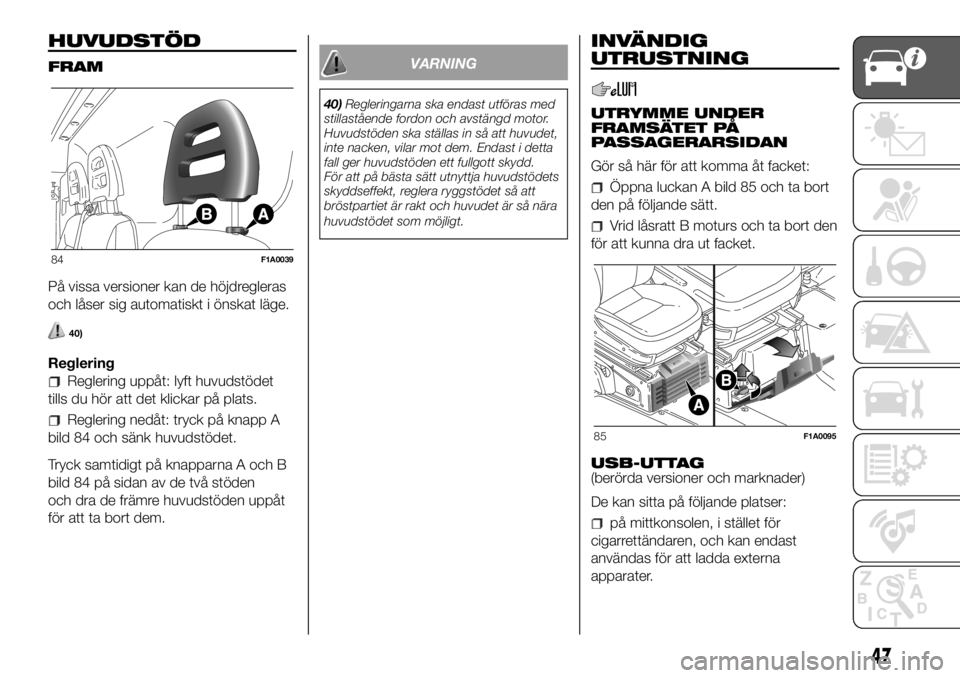

HUVUDSTÖD
FRAM
På vissa versioner kan de höjdregleras
och låser sig automatiskt i önskat läge.
40)
Reglering
Reglering uppåt: lyft huvudstödet
tills du hör att det klickar på plats.
Reglering nedåt: tryck på knapp A
bild 84 och sänk huvudstödet.
Tryck samtidigt på knapparna A och B
bild 84 på sidan av de två stöden
och dra de främre huvudstöden uppåt
för att ta bort dem.
VARNING
40)Regleringarna ska endast utföras med
stillastående fordon och avstängd motor.
Huvudstöden ska ställas in så att huvudet,
inte nacken, vilar mot dem. Endast i detta
fall ger huvudstöden ett fullgott skydd.
För att på bästa sätt utnyttja huvudstödets
skyddseffekt, reglera ryggstödet så att
bröstpartiet är rakt och huvudet är så nära
huvudstödet som möjligt.
INVÄNDIG
UTRUSTNING
UTRYMME UNDER
FRAMSÄTET PÅ
PASSAGERARSIDAN
Gör så här för att komma åt facket:
Öppna luckan A bild 85 och ta bort
den på följande sätt.
Vrid låsratt B moturs och ta bort den
för att kunna dra ut facket.
USB-UTTAG
(berörda versioner och marknader)
De kan sitta på följande platser:
på mittkonsolen, i stället för
cigarrettändaren, och kan endast
användas för att ladda externa
apparater.
84F1A0039
85F1A0095
47
Page 50 of 304
på mittkonsolen, ovanför
mobiltelefonhållaren bild 86, för
anslutning av externa USB/iPOD-
enheter (se avsnittet "USB/iPOD-
ENHET" i kapitlet "Multimedia").

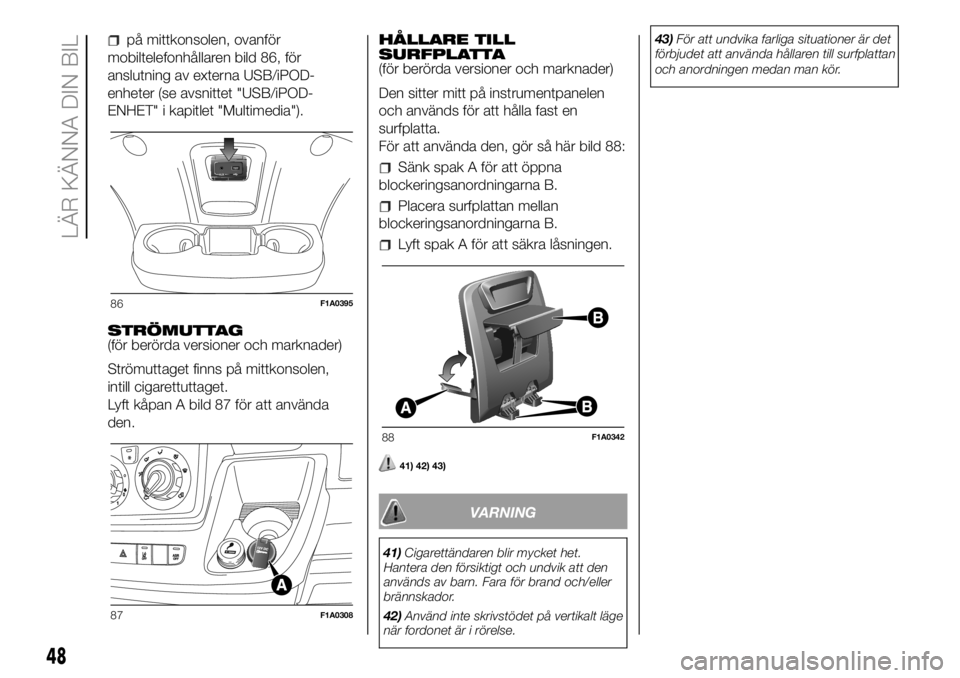

STRÖMUTTAG
(för berörda versioner och marknader)
Strömuttaget finns på mittkonsolen,
intill cigarettuttaget.
Lyft kåpan A bild 87 för att använda
den.HÅLLARE TILL
SURFPLATTA
(för berörda versioner och marknader)
Den sitter mitt på instrumentpanelen
och används för att hålla fast en
surfplatta.
För att använda den, gör så här bild 88:
Sänk spak A för att öppna
blockeringsanordningarna B.
Placera surfplattan mellan
blockeringsanordningarna B.
Lyft spak A för att säkra låsningen.
41) 42) 43)
VARNING
41)Cigarettändaren blir mycket het.
Hantera den försiktigt och undvik att den
används av barn. Fara för brand och/eller
brännskador.
42)Använd inte skrivstödet på vertikalt läge
när fordonet är i rörelse.43)För att undvika farliga situationer är det
förbjudet att använda hållaren till surfplattan
och anordningen medan man kör.
86F1A0395
87F1A0308
88F1A0342
48
LÄR KÄNNA DIN BIL
