FIAT DUCATO BASE CAMPER 2018 Käyttö- ja huolto-ohjekirja (in in Finnish)

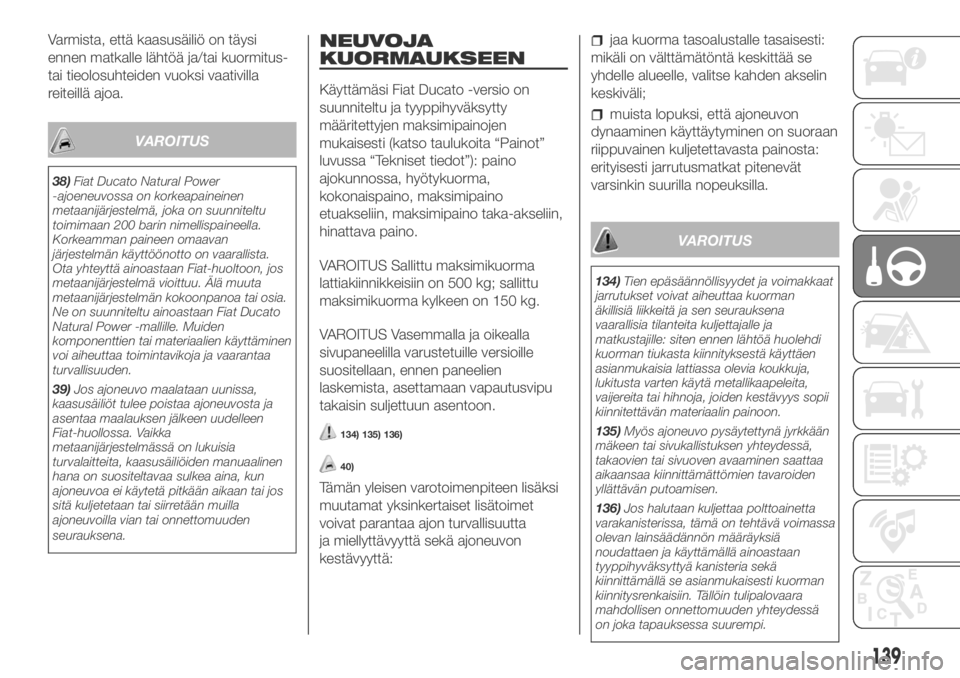

Varmista, että kaasusäiliö on täysi
ennen matkalle lähtöä ja/tai kuormitus-
tai tieolosuhteiden vuoksi vaativilla
reiteillä ajoa.
VAROITUS
38)Fiat Ducato Natural Power
-ajoeneuvossa on korkeapaineinen
metaanijärjestelmä, joka on suunniteltu
toimimaan 200 barin nimellispaineella.
Korkeamman paineen omaavan
järjestelmän käyttöönotto on vaarallista.
Ota yhteyttä ainoastaan Fiat-huoltoon, jos
metaanijärjestelmä vioittuu. Älä muuta
metaanijärjestelmän kokoonpanoa tai osia.
Ne on suunniteltu ainoastaan Fiat Ducato
Natural Power -mallille. Muiden
komponenttien tai materiaalien käyttäminen
voi aiheuttaa toimintavikoja ja vaarantaa
turvallisuuden.
39)Jos ajoneuvo maalataan uunissa,
kaasusäiliöt tulee poistaa ajoneuvosta ja
asentaa maalauksen jälkeen uudelleen
Fiat-huollossa. Vaikka
metaanijärjestelmässä on lukuisia
turvalaitteita, kaasusäiliöiden manuaalinen
hana on suositeltavaa sulkea aina, kun
ajoneuvoa ei käytetä pitkään aikaan tai jos
sitä kuljetetaan tai siirretään muilla
ajoneuvoilla vian tai onnettomuuden
seurauksena.
NEUVOJA
KUORMAUKSEEN
Käyttämäsi Fiat Ducato -versio on
suunniteltu ja tyyppihyväksytty
määritettyjen maksimipainojen
mukaisesti (katso taulukoita “Painot”
luvussa “Tekniset tiedot”): paino
ajokunnossa, hyötykuorma,
kokonaispaino, maksimipaino
etuakseliin, maksimipaino taka-akseliin,
hinattava paino.
VAROITUS Sallittu maksimikuorma
lattiakiinnikkeisiin on 500 kg; sallittu
maksimikuorma kylkeen on 150 kg.
VAROITUS Vasemmalla ja oikealla
sivupaneelilla varustetuille versioille
suositellaan, ennen paneelien
laskemista, asettamaan vapautusvipu
takaisin suljettuun asentoon.
134) 135) 136)
40)
Tämän yleisen varotoimenpiteen lisäksi
muutamat yksinkertaiset lisätoimet
voivat parantaa ajon turvallisuutta
ja miellyttävyyttä sekä ajoneuvon
kestävyyttä:
jaa kuorma tasoalustalle tasaisesti:
mikäli on välttämätöntä keskittää se
yhdelle alueelle, valitse kahden akselin
keskiväli;
muista lopuksi, että ajoneuvon
dynaaminen käyttäytyminen on suoraan
riippuvainen kuljetettavasta painosta:
erityisesti jarrutusmatkat pitenevät
varsinkin suurilla nopeuksilla.
VAROITUS
134)Tien epäsäännöllisyydet ja voimakkaat
jarrutukset voivat aiheuttaa kuorman
äkillisiä liikkeitä ja sen seurauksena
vaarallisia tilanteita kuljettajalle ja
matkustajille: siten ennen lähtöä huolehdi
kuorman tiukasta kiinnityksestä käyttäen
asianmukaisia lattiassa olevia koukkuja,
lukitusta varten käytä metallikaapeleita,
vaijereita tai hihnoja, joiden kestävyys sopii
kiinnitettävän materiaalin painoon.
135)Myös ajoneuvo pysäytettynä jyrkkään
mäkeen tai sivukallistuksen yhteydessä,
takaovien tai sivuoven avaaminen saattaa
aikaansaa kiinnittämättömien tavaroiden
yllättävän putoamisen.
136)Jos halutaan kuljettaa polttoainetta
varakanisterissa, tämä on tehtävä voimassa
olevan lainsäädännön määräyksiä
noudattaen ja käyttämällä ainoastaan
tyyppihyväksyttyä kanisteria sekä
kiinnittämällä se asianmukaisesti kuorman
kiinnitysrenkaisiin. Tällöin tulipalovaara
mahdollisen onnettomuuden yhteydessä
on joka tapauksessa suurempi.
139

VAROITUS
40)Kukin näistä rajoituksista on hyvä pitää
mielessä ja joka tapauksessa NIITÄ EI
SAA KOSKAAN YLITTÄÄ. Erityisesti
varmista, ettei ylitetä sallittuja
maksimipainoja etu- ja taka-akseliin
ajoneuvon lastauksen aikana (erityisesti, jos
ajoneuvossa on jokin erityisvarustelu).
PERÄVAUNUJEN
HINAUS
VAROITUKSET
Asuntovaunun tai perävaunun
vetämistä varten ajoneuvo on
varustettava tyyppihyväksytyllä
hinauskoukulla ja asianmukaisella
sähköjärjestelmällä. Asennus on
annettava tehtäväksi
erikoishenkilökunnalle, joka antaa
asianmukaisen todistuksen
tieliikennekäyttöön.
Asenna mahdolliset erityiset ja/tai
lisätaustapeilit noudattaen voimassa
olevia tieliikennettä koskevia
määräyksiä.
Muista, että perävaunun hinaaminen
alentaa mahdollisuutta ylittää
enimmäiskaltevuuksia, lisää
pysäyttämistilan tarvetta ja ohitusaikoja
aina suhteessa sen kokonaispainoon.
Alamäissä laita alhaisempi vaihde
sen sijaan, että käytät jarrua jatkuvasti.
Perävaunun ajoneuvon vetokoukkuun
aikaansaama paino vähentää saman
verran itse ajoneuvon kantavuutta. Jotta
ollaan varmoja siitä, ettei ylitetä
perävaunun maksimipainoa (mainitaan
rekisteriotteessa), on huomioitava
perävaunun paino täydellä kuormalla,
mukaan lukien lisävarusteet ja
henkilökohtaiset matkatavarat.Noudata kunkin maan erityisiä
nopeusrajoituksia, jotka koskevat
perävaunullisia ajoneuvoja. Missään
tapauksessa maksiminopeus ei saa
ylittää 100 km/h.
Suositellaan käyttämään sopivaa
vakaaja hinattavan perävaunun
vetoaisassa.
Pysäköintiantureilla varustetuissa
ajoneuvoissa saattaa ilmetä
toimintahäiriöitä hinauskoukun
asentamisen jälkeen, koska jotkut osat
(hinaustanko, hinauspallo) saattavat
sijaita anturien havainnointialueella.
Kyseisessä tapauksessa säädä
havainnointialuetta tai kytke pois päältä
pysäköinnin avustustoiminto.
"Comfort-matic"-vaihteistolla
varustetuissa ajoneuvoissa varmista,
että vaihde on vapaalla (N) (varmista,
että ajoneuvo liikkuu työntämällä) ja
toimi kuten hinattaessa normaalia
mekaanisella vaihteistolla varustettua
ajoneuvoa. Jos vaihteistoa ei voida
kytkeä vapaalle, älä hinaa ajoneuvoa,
vaan ota yhteyttä Fiat-
palveluverkostoon.
137) 138)
140
KÄYNNISTÄMINEN JA AJAMINEN

HINAUSKOUKUN
ASENTAMINEN
Hinauslaite on kiinnitettävä koriin
ammattihenkilöstön toimesta, joiden on
noudatettava mahdollisia lisäohjeita
ja/tai täydentäviä ohjeita, jotka
valmistaja on antanut.
Hinauslaitteen on noudatettava
parhaillaan voimassa olevia määräyksiä
direktiiviin 94/20/ETY ja sitä seuraaviin
muutoksiin viitaten.
Kaikille versioille on käytettävä
hinauslaitetta, joka sopii ilmoitettuun
hinattavissa olevaan massaan
ajoneuvossa, johon asennus aiotaan
suorittaa.
Sähköliitäntää varten on käytettävä
yhdistettyä liitosta, joka yleensä
sijoitetaan asianmukaiseen itse
hinauslaitteeseen kiinnitettyyn
jalustimeen. Lisäksi ajoneuvoon on
asennettava erityisohjausyksikkö
perävaunun ulkovalojen toimintaa
varten. Sähköliitännät on suoritettava 7-
tai 13-napaisilla liitoksilla, joiden
tehonsyöttö on 12 VDC (standardit
CUNA/UNI ja ISO/DIN) noudattaen
mahdollisia viiteohjeita ajoneuvon
valmistajalta ja/tai hinauslaitteen
valmistajalta.Mahdollisen sähköjarrun tai muun
välineen (sähkövinssi, ym.) virransyötön
on tapahduttava suoraan akusta
johdolla, jonka läpimitan on oltava
vähintään 2,5 mm
2.
VAROITUS Sähköjarrun tai -vinssin
käytön on tapahduttava moottori
käynnissä.
Sähkövirtapiirien lisäksi ajoneuvon
sähköjärjestelmään on sallittua liittää
ainoastaan mahdollisen sähköjarrun
virtajohto ja johto perävaunun
sisävalaistukselle, jonka teho ei saa
ylittää 15 W. Liitäntöjä varten käytä
esivalmistettua yksikköä akkukaapelilla,
jonka läpimitta on vähintään 2,5 mm
2.
VAROITUS Perävaunun hinauskoukku
lasketaan ajoneuvon pituuteen ja siten
asennettaessa se pitkän akselivälin
versioihin, koska ylitetään ajoneuvon
kokonaispituutta koskeva 6 m:n raja, on
tarpeen huolehtia siitä, että asennetaan
ainoastaan irrotettava hinauskoukku.
Kun ei ole hinattavaa perävaunua,
on poistettava hinauskoukku
kiinnitysalustasta, joka ei myöskään saa
ylittää ajoneuvon alkuperäistä pituutta.VAROITUS Mikäli halutaan jättää
hinauskoukku aina kiinnitetyksi ilman
hinattavaa perävaunua, ota yhteys
Fiat-palveluverkostoon, jotta suoritetaan
järjestelmän päivitystoimenpiteet,
koska hinauskoukku saatetaan havaita
esteeksi keskiantureiden toimesta.

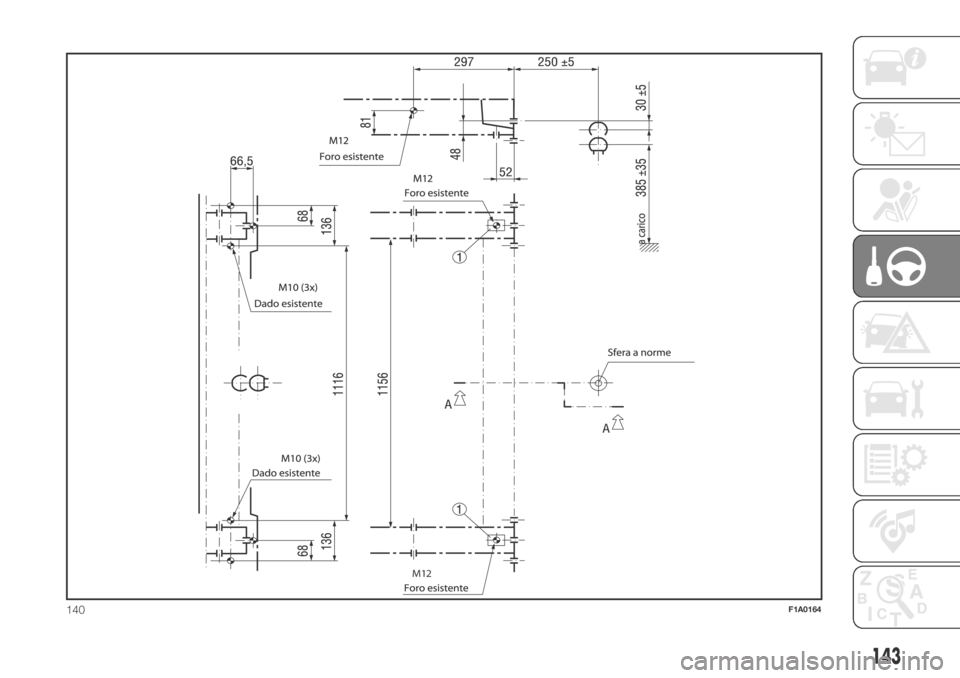

Asennuskaavio
pakettiautoversioille kuva 140
Hinauskoukun rungon on kiinnitettävä
osoitettuihin kohtiin Ø kaikkiaan 6
ruuvilla M10x1,25 ja 4 ruuvilla M12.
Rungon sisäpuolelle asetettavien
levyjen paksuuden on oltava vähintään
5 mm. HINAUSPALLON
MAKSIMIKUORMA: 100/ 120 kg
kantavuuden mukaan (katso taulukko
“Painot”, joka esitetään luvussa
“Tekniset tiedot”).
139)
Hinauskoukun asentamista varten on
suoritettava puskurien leikkaus tuotteen
toimittajan asennuspakkauksen
ohjeiden mukaisesti.

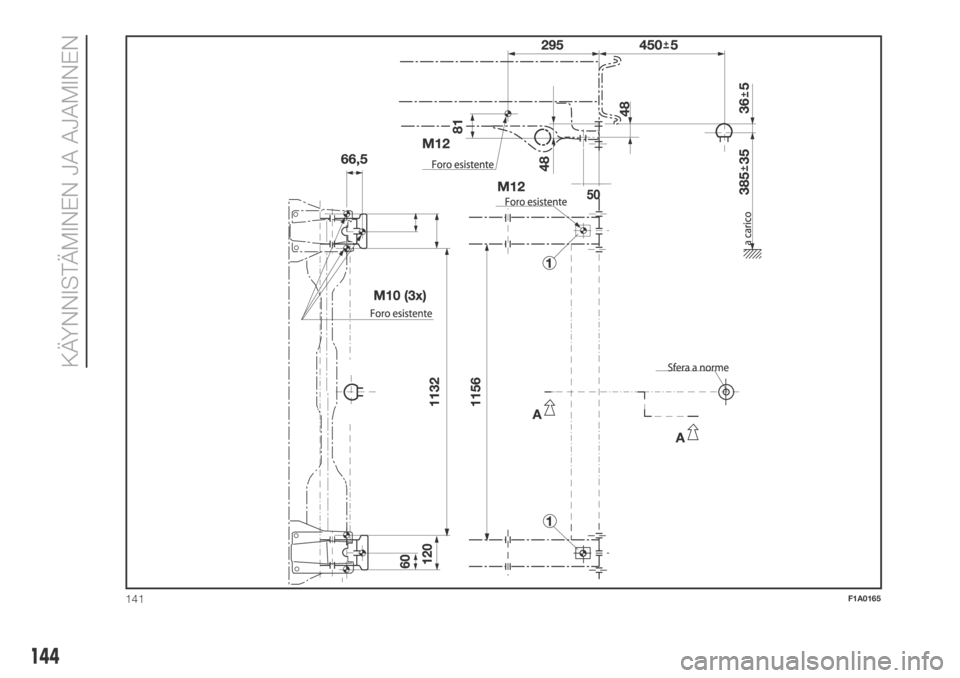

Asennuskaavio ohjaamollisille ja
kuorma-autoversioille kuva 141
Erityinen lisähinauskoukku
ohjaamollisille ja kuorma-autoversioille
kuvataan ohessa kuva 141.
Runko Ø on kiinnitettävä osoitettuihin
kohtiin kaikkiaan 6 ruuvilla M10x1,25 ja
4 ruuvilla M12.
141

HINAUSPALLON MAKSIMIKUORMA:
100/ 120 kg kantavuuden mukaan
(katso taulukko “Painot”, joka esitetään
luvussa “Tekniset tiedot”).
VAROITUS
137)ABS-järjestelmä, joka voi kuulua
ajoneuvon varusteisiin, ei hallitse
perävaunun jarrujärjestelmää. Siten on
oltava erityisen varovainen liukkailla
pinnoilla.
138)Älä missään tapauksessa muuta
ajoneuvon jarrujärjestelmää perävaunun
jarrun ohjaamiseksi. Perävaunun
jarrujärjestelmä on oltava täysin itsenäinen
ajoneuvon hydrauliikkajärjestelmään
nähden.
139)Asennuksen jälkeen, kiinnitysruuvien
läpikulkuaukot on tiivistettävä, jotta
estetään mahdolliset pakokaasujen
tunkeutumiset.
142
KÄYNNISTÄMINEN JA AJAMINEN

.
.

M12
140F1A0164
143

141F1A0165
144
KÄYNNISTÄMINEN JA AJAMINEN

IRROTETTAVAN
KUULAPÄISEN
HINAUSTANGON
KÄYTTÖOHJEET
41) 42) 43) 44) 45) 46)
Ennen matkaan lähtöä on tarkistettava
irrotettavan kuulapäisen hinaustangon
oikea lukitus, seuraavien ehtojen
mukaisesti:
Käsipyörän vihreä merkki osuu
kohdakkain hinaustangon vihreän
merkin kanssa.
Käsipyörä sijaitsee liikeradan
ääriasennossa hinaustangolla (ei rakoa).
Lukitus kiinni ja avain poistettu.
Käsipyörää ei voida irrottaa.
Kuulapäinen tanko tukevasti
paikallaan kiinnitysputkessaan. Tarkista
käsin ravistamalla.
Mikäli tarkistuksessa havaitaan, että
kaikki 4 vaatimusta eivät täyty,
asennusproseduuri on suoritettava
uudelleen.
Mikäli vain yksikin vaatimuksista ei täyty,
hinauskoukkua ei saa käyttää, koska
tällöin on olemassa onnettomuusvaara.
Ota yhteyttä liitoksen valmistajaan.
Kuulapäinen hinaustanko voidaan
asentaa ja irrottaa käsin, siis ilman
työvälineitä.
Älä koskaan käytä välineitä tai työkaluja,
koska kyseisessä tapauksessa
mekanismi saattaa vahingoittua.Älä vapauta koskaan, mikäli perävaunu
on kiinnitetty ajoneuvoon tai
taakkateline asennettuna.
Mikäli ajetaan ilman perävaunua tai
taakkatelinettä, kuulapäinen
hinaustanko on poistettava ja
kiinnitysputkeen on aina laitettava
sulkukorkki. Tämä on huomioitava
erityisesti, jos peitetään rekisterikilven
merkit tai valaistus.
Irrotettava pallopäinen hinaustanko
kuva 142 - kuva 143 - kuva 144
1. Kiinnitysputki - 2. Irrotettava
kuulapäinen hinaustanko - 3.
Lukituskuulat - 4. Vapautusvipu - 5.
Käsipyörä - 6. Suojahuppu - 7. Avain -
8. Punainen merkki (käsipyörä) - 9.
Vihreä merkki (käsipyörä) - 10. Vihreä
merkki (hinaustanko) - 11. Tunnus
(vapautuksen komento) - 12.
Sulkukorkki - 13. Kytkentätappi - 14. Ei
rakoja osien 2 ja 5 välillä - 15. Rako,
noin 5 mmKuulapäisen hinaustangon asennus
1. Poista korkki tukiputkesta.
Kun kuulapäinen hinaustanko otetaan
tavaratilasta, se on yleensä
vapautetussa asennossa. Tämä voidaan
tunnistaa siitä, että käsipyörä pysyy
selkeällä etäisyydellä hinaustangosta,
väliin jää noin 5 mm:n rako (katso
kuvaa) ja että käsipyörän punainen
merkki on kääntynyt hinaustangon
vihreää merkkiä kohden.
142F1A0380
143 - Lukittu asento, päälläF1A0381
144 - Vapautettu asento, poistettuF1A0382
145

Muista, että hinaustanko voidaan
asentaa ainoastaan silloin, kun se on
kyseisessä tilassa. Mikäli hinaustangon
lukitusmekanismi on kytketty pois
päältä ennen asentamista, toimi kuten
muissakin tapauksissa, ja jos se sen
lisäksi osoittautuu olevan lukitussa
asennossa, kyseinen mekanismi on
esiladattava. Lukittu asento voidaan
tunnistaa siitä, että käsipyörän vihreä
merkintä osuu kohdakkain
hinaustangon vihreän merkinnän
kanssa ja että käsipyörä on liikeradan
ääriasennossa hinaustangolla, siis ilman
rakoa (ks. kuva).
Lukitusmekanismi esiladataan
seuraavasti: avain paikallaan ja lukitus
auki, poista käsipyörä seuraten nuolen
a suuntaan ja, lopuksi suorita esilataus,
kierrä nuolen b suuntaan
pysähtymiseen saakka. Vapautusvipu
kiinnittyy ja lukitusmekanismi jää
esilatausasentoon myös, kun käsipyörä
vapautetaan. Hinaustangon
asentamista varten sen on oltava
työnnettynä kiinnitysputkeen
kytkentätapin kanssa. Työnnä alhaalta
ja työnnä edelleen ylöspäin. Mekanismi
lukitaan sitten automaattisesti. Pidä
kädet kaukana käsipyörästä, koska
tämä suorittaa pyörivän liikkeen
lukitusprosessin aikana.2. Hinaustangon asentamista varten
sen on oltava työnnettynä
kiinnitysputkeen kytkentätapin kanssa.
Työnnä alhaalta ja työnnä edelleen
ylöspäin. Mekanismi lukitaan sitten
automaattisesti. Pidä kädet kaukana
käsipyörästä, koska tämä suorittaa
pyörivän liikkeen lukitusprosessin
aikana.
3. Sulje lukitus ja poista aina avain.
Avainta ei voida poistaa, kun lukitus on
vapautettuna. Laita suojahuppu
lukkoon.
Hinaustangon purkaminen
1. Irrota suojahuppu lukosta ja paina se
avaimen kahvaan. Avaa lukko avaimella.
2. Pidä kiinni tukevasti hinaustangosta,
irrota käsipyörä seuraten nuolen a
suuntaa ja kierrä nuolen b suuntaan
pysähtymiseen saakka siten, että
vapautetaan irrotusasentoon. Sitten
poista hinaustanko kiinnitysputkesta.
Käsipyörä voidaan sitten vapauttaa, se
pysähtyy itsestään vapautettuun
asentoon.
3. Aseta hinaustanko tavaratilaan siten,
ettei se likaannu tai vahingoitu muista
kuljetettavista tavaroista.
4. Työnnä asianmukainen korkki
tukiputkeen.
VAROITUS
41)Irrotettava pallopäinen aisa on
korjattava ja purettava ainoastaan
valmistajan toimesta.
42)Toimitettu kilpi on kiinnitettävä
ajoneuvon hyvin näkyvään kohtaan
tukiputken lähelle tai tavaratilan
sisäpuolelle.
43)Järjestelmän oikean toiminnan
takaamiseksi on poistettava säännöllisesti
kaikki kertyneet likajäämät pallopäisestä
aisasta ja tukiputkesta. Mekaanisten osien
huolto on suoritettava määriteltyinä
ajankohtina. Lukitus on käsiteltävä
ainoastaan grafiitilla.
44)Voitele säännöllisesti hartsia
sisältämättömällä rasvalla tai liitoksille
tarkoitetulla öljyllä liukupinnat ja pallot.
Voitelu toimii myös
lisäruosteenestosuojana.
45)Mikäli ajoneuvo puhdistetaan
höyrypuhdistimella, on purettava etukäteen
kuulapäinen aisa ja asetettava
asianmukainen korkki. Pallopäistä
hinausaisaa ei saa koskaan käsitellä
höyrysuihkulla.
46)Irrotettava pallopäisen hinausaisan
mukana tulee 2 avainta. Kirjaa ylös
lukkopesässä ilmoitettava avaimen numero
mahdollista myöhempää tilausta varten ja
säilytä se.
146
KÄYNNISTÄMINEN JA AJAMINEN

AJONEUVON PITKÄ
SEISONTA-AIKA
Jos ajoneuvolla ei ajeta yli kuukauteen,
noudata seuraavia ohjeita:
aseta ajoneuvo suojattuun, kuivaan
ja mahdollisuuksien mukaan
tuuletettuun tilaan;
kytke jokin vaihde päälle;
tarkista, ettei seisontajarrua ole
kytketty;
irrota liitin akun negatiivisesta
navasta; jos ajoneuvo on varustettu
akun virrankatkaisutoiminnolla (erotin),
irrotuksen menettelytapaa varten katso
kappaleen “Ohjaimet” kuvausta luvussa
“Ajoneuvon tunteminen”;
puhdista ja suojaa maalipinnat
suojavahalla;
puhdista ja suojaa kirkkaat
metallipinnat asianmukaisilla kaupallisilla
tuotteilla;
levitä tuulilasin ja takalasin
pyyhkimien kumisulkiin talkkia ja nosta
ne irti laseista;
avaa ikkunoita hiukan;
peitä ajoneuvo kangassuojalla tai
lävistetyllä muovisuojalla. Älä käytä
tiiviitä muovisuojia, jotka estävät
ajoneuvon pinnassa olevan kosteuden
haihtumisen;
täytä renkaat 0,5 baaria normaalia
painearvoa suuremmaksi ja tarkista
rengaspaine säännöllisesti;
älä tyhjennä moottorin
jäähdytysjärjestelmää.
VAROITUS Jos ajoneuvo on varustettu
hälytysjärjestelmällä, kytke hälytys
pois päältä kaukosäätimellä.
VAROITUS Ennen virransyötön
katkaisemista akusta, odota vähintään
yksi minuutti sen jälkeen, kun olet
kääntänyt virta-avaimen STOP-
asentoon ja sulkenut kuljettajan
puoleisen oven. Seuraavan akun
virransyötön uudelleen kiinnittämisen
yhteydessä, varmista, että virta-avain
on asennossa STOP ja että kuljettajan
puoleinen ovi on kiinni.
147

HÄTÄTILANTEET
LAMPUN VAIHTAMINEN .................149
ULKOISEN LAMPUN
VAIHTAMINEN.................................152
SISÄLAMPUN VAIHTAMINEN..........156
SULAKKEIDEN VAIHTO ..................157
GATEWAY FMS MODULE ...............171
RENKAAN VAIHTAMINEN ...............176
RENKAIDEN
PIKAKORJAUSPAKKAUS FIX & GO
AUTOMATIC ...................................181
KÄYNNISTYS HÄTÄTILANTEESSA ..183
AKUN LATAAMINEN .......................184
POLTTOAINEEN ESTOKYTKIN ......186
AJONEUVON HINAUS ....................187
148
HÄTÄTILANTEET
Puhjennut rengas tai sammunut
lamppu?
Voi tapahtua, että jokin ongelma
häiritsee matkantekoa.
Hätätilanteille omistetut sivut auttavat
sinua käsittelemään omatoimisesti
ja rauhallisesti kriittiset tilanteet.
Hätätilanteissa suosittelemme
soittamaan takuuvihkosesta löytyvään
palvelunumeroon.
Voit etsiä lähimmän Fiat-
huoltoverkoston edustajan ja löytää
monia muita hyödyllisiä tietoja
internet-sivuila
www.fiatprofessional.com, tai
asuntoauton omistajille osoitteesta
www.fiatcamper.com
