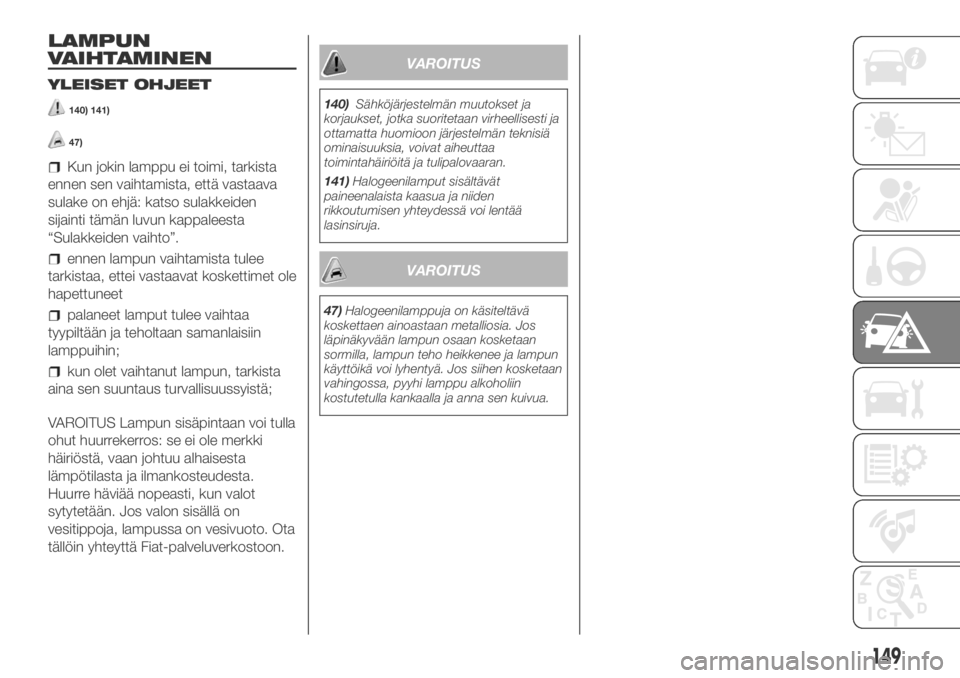

LAMPUN
VAIHTAMINEN
YLEISET OHJEET
140) 141)
47)
Kun jokin lamppu ei toimi, tarkista
ennen sen vaihtamista, että vastaava
sulake on ehjä: katso sulakkeiden
sijainti tämän luvun kappaleesta
“Sulakkeiden vaihto”.
ennen lampun vaihtamista tulee
tarkistaa, ettei vastaavat koskettimet ole
hapettuneet
palaneet lamput tulee vaihtaa
tyypiltään ja teholtaan samanlaisiin
lamppuihin;
kun olet vaihtanut lampun, tarkista
aina sen suuntaus turvallisuussyistä;
VAROITUS Lampun sisäpintaan voi tulla
ohut huurrekerros: se ei ole merkki
häiriöstä, vaan johtuu alhaisesta
lämpötilasta ja ilmankosteudesta.
Huurre häviää nopeasti, kun valot
sytytetään. Jos valon sisällä on
vesitippoja, lampussa on vesivuoto. Ota
tällöin yhteyttä Fiat-palveluverkostoon.
VAROITUS
140)Sähköjärjestelmän muutokset ja
korjaukset, jotka suoritetaan virheellisesti ja
ottamatta huomioon järjestelmän teknisiä
ominaisuuksia, voivat aiheuttaa
toimintahäiriöitä ja tulipalovaaran.
141)Halogeenilamput sisältävät
paineenalaista kaasua ja niiden
rikkoutumisen yhteydessä voi lentää
lasinsiruja.
VAROITUS
47)Halogeenilamppuja on käsiteltävä
koskettaen ainoastaan metalliosia. Jos
läpinäkyvään lampun osaan kosketaan
sormilla, lampun teho heikkenee ja lampun
käyttöikä voi lyhentyä. Jos siihen kosketaan
vahingossa, pyyhi lamppu alkoholiin
kostutetulla kankaalla ja anna sen kuivua.
149

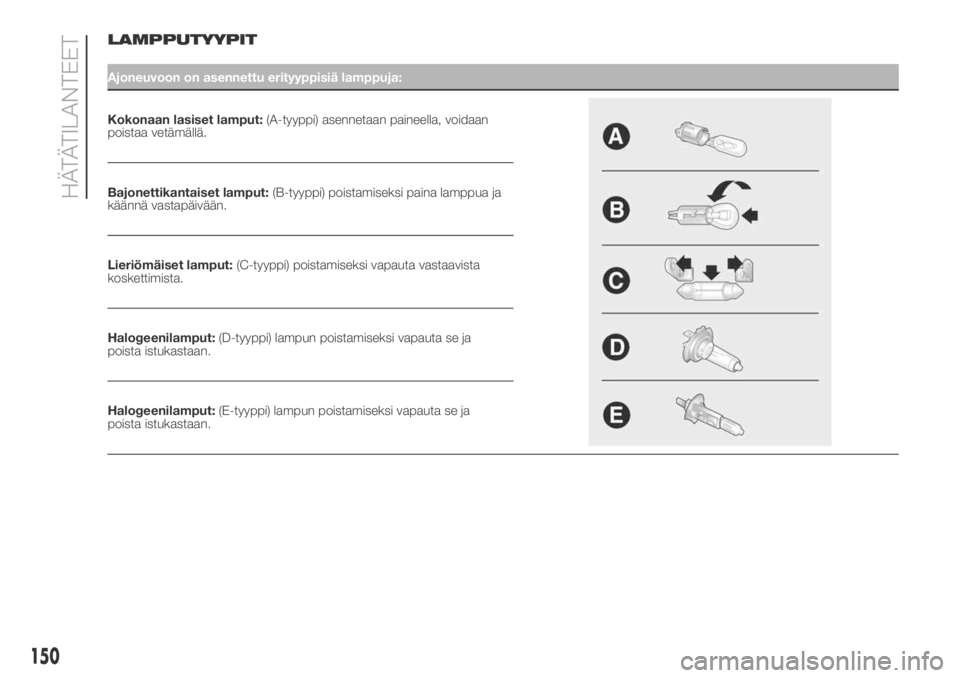

LAMPPUTYYPIT
Ajoneuvoon on asennettu erityyppisiä lamppuja:
Kokonaan lasiset lamput:(A-tyyppi) asennetaan paineella, voidaan
poistaa vetämällä.
Bajonettikantaiset lamput:(B-tyyppi) poistamiseksi paina lamppua ja
käännä vastapäivään.
Lieriömäiset lamput:(C-tyyppi) poistamiseksi vapauta vastaavista
koskettimista.
Halogeenilamput:(D-tyyppi) lampun poistamiseksi vapauta se ja
poista istukastaan.
Halogeenilamput:(E-tyyppi) lampun poistamiseksi vapauta se ja
poista istukastaan.
150

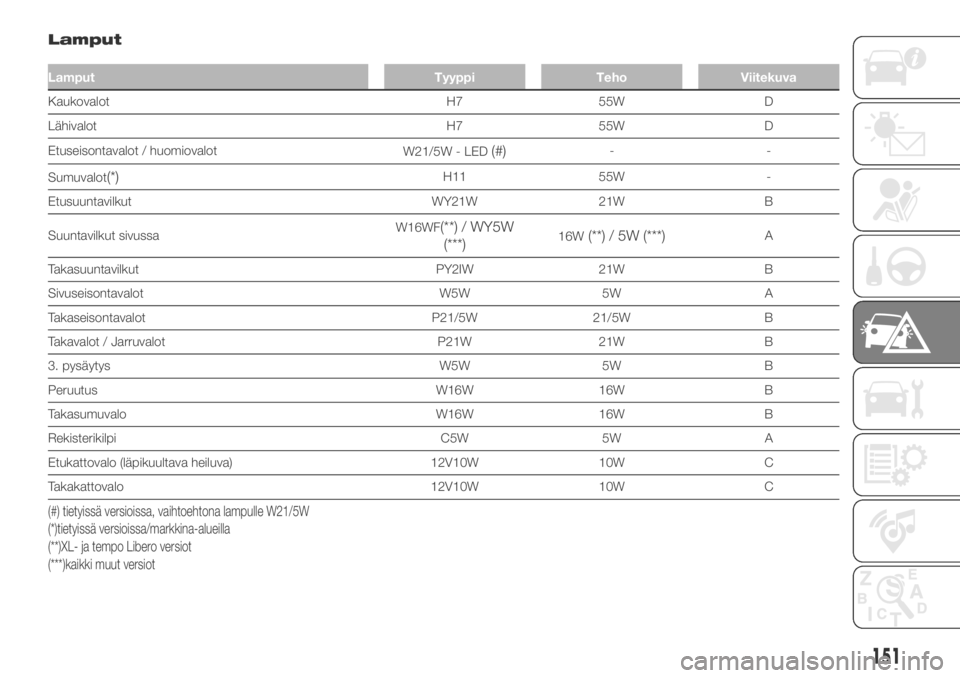

HÄTÄTILANTEET

Lamput
Lamput Tyyppi Teho Viitekuva
Kaukovalot H7 55W D
Lähivalot H7 55W D
Etuseisontavalot / huomiovalot
W21/5W - LED
(#)--
Sumuvalot
(*)H11 55W -
Etusuuntavilkut WY21W 21W B
Suuntavilkut sivussaW16WF
(**) / WY5W
(***)16W(**) / 5W (***)A
Takasuuntavilkut PY2IW 21W B
Sivuseisontavalot W5W 5W A
Takaseisontavalot P21/5W 21/5W B
Takavalot / Jarruvalot P21W 21W B
3. pysäytys W5W 5W B
Peruutus W16W 16W B
Takasumuvalo W16W 16W B
Rekisterikilpi C5W 5W A
Etukattovalo (läpikuultava heiluva) 12V10W 10W C
Takakattovalo 12V10W 10W C
(#) tietyissä versioissa, vaihtoehtona lampulle W21/5W
(*)tietyissä versioissa/markkina-alueilla
(**)XL- ja tempo Libero versiot
(***)kaikki muut versiot
151

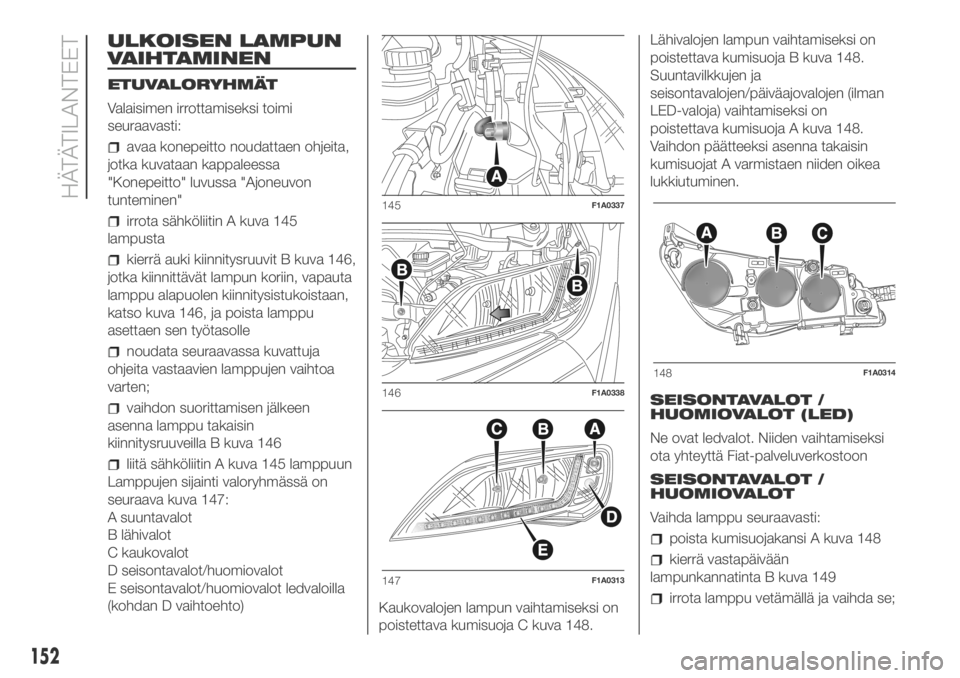

ULKOISEN LAMPUN
VAIHTAMINEN
ETUVALORYHMÄT
Valaisimen irrottamiseksi toimi
seuraavasti:
avaa konepeitto noudattaen ohjeita,
jotka kuvataan kappaleessa
"Konepeitto" luvussa "Ajoneuvon
tunteminen"
irrota sähköliitin A kuva 145
lampusta
kierrä auki kiinnitysruuvit B kuva 146,
jotka kiinnittävät lampun koriin, vapauta
lamppu alapuolen kiinnitysistukoistaan,
katso kuva 146, ja poista lamppu
asettaen sen työtasolle
noudata seuraavassa kuvattuja
ohjeita vastaavien lamppujen vaihtoa
varten;
vaihdon suorittamisen jälkeen
asenna lamppu takaisin
kiinnitysruuveilla B kuva 146
liitä sähköliitin A kuva 145 lamppuun
Lamppujen sijainti valoryhmässä on
seuraava kuva 147:
A suuntavalot
B lähivalot
C kaukovalot
D seisontavalot/huomiovalot
E seisontavalot/huomiovalot ledvaloilla
(kohdan D vaihtoehto)
Kaukovalojen lampun vaihtamiseksi on
poistettava kumisuoja C kuva 148.Lähivalojen lampun vaihtamiseksi on
poistettava kumisuoja B kuva 148.
Suuntavilkkujen ja
seisontavalojen/päiväajovalojen (ilman
LED-valoja) vaihtamiseksi on
poistettava kumisuoja A kuva 148.
Vaihdon päätteeksi asenna takaisin
kumisuojat A varmistaen niiden oikea
lukkiutuminen.
SEISONTAVALOT /
HUOMIOVALOT (LED)
Ne ovat ledvalot. Niiden vaihtamiseksi
ota yhteyttä Fiat-palveluverkostoon
SEISONTAVALOT /
HUOMIOVALOT
Vaihda lamppu seuraavasti:
poista kumisuojakansi A kuva 148
kierrä vastapäivään
lampunkannatinta B kuva 149
irrota lamppu vetämällä ja vaihda se;
145F1A0337
146F1A0338
147F1A0313
148F1A0314
152

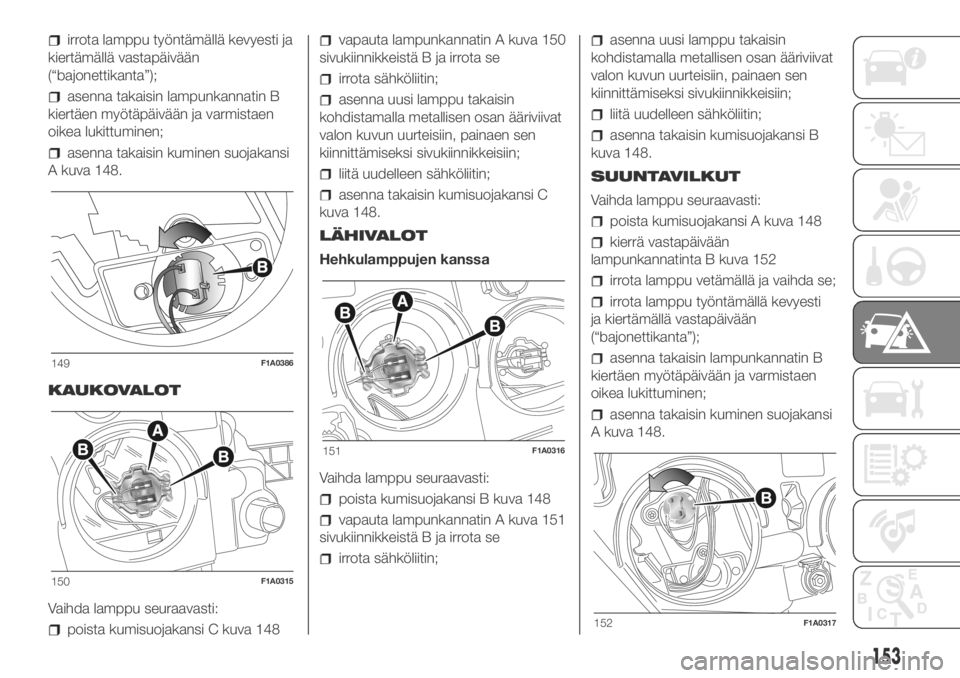

HÄTÄTILANTEET

irrota lamppu työntämällä kevyesti ja
kiertämällä vastapäivään
(“bajonettikanta”);
asenna takaisin lampunkannatin B
kiertäen myötäpäivään ja varmistaen
oikea lukittuminen;
asenna takaisin kuminen suojakansi
A kuva 148.
KAUKOVALOT
Vaihda lamppu seuraavasti:
poista kumisuojakansi C kuva 148
vapauta lampunkannatin A kuva 150
sivukiinnikkeistä B ja irrota se
irrota sähköliitin;
asenna uusi lamppu takaisin
kohdistamalla metallisen osan ääriviivat
valon kuvun uurteisiin, painaen sen
kiinnittämiseksi sivukiinnikkeisiin;
liitä uudelleen sähköliitin;
asenna takaisin kumisuojakansi C
kuva 148.
LÄHIVALOT
Hehkulamppujen kanssa
Vaihda lamppu seuraavasti:
poista kumisuojakansi B kuva 148
vapauta lampunkannatin A kuva 151
sivukiinnikkeistä B ja irrota se
irrota sähköliitin;
asenna uusi lamppu takaisin
kohdistamalla metallisen osan ääriviivat
valon kuvun uurteisiin, painaen sen
kiinnittämiseksi sivukiinnikkeisiin;
liitä uudelleen sähköliitin;
asenna takaisin kumisuojakansi B
kuva 148.
SUUNTAVILKUT
Vaihda lamppu seuraavasti:
poista kumisuojakansi A kuva 148
kierrä vastapäivään
lampunkannatinta B kuva 152
irrota lamppu vetämällä ja vaihda se;
irrota lamppu työntämällä kevyesti
ja kiertämällä vastapäivään
(“bajonettikanta”);
asenna takaisin lampunkannatin B
kiertäen myötäpäivään ja varmistaen
oikea lukittuminen;
asenna takaisin kuminen suojakansi
A kuva 148.
149F1A0386
150F1A0315
151F1A0316
152F1A0317
153

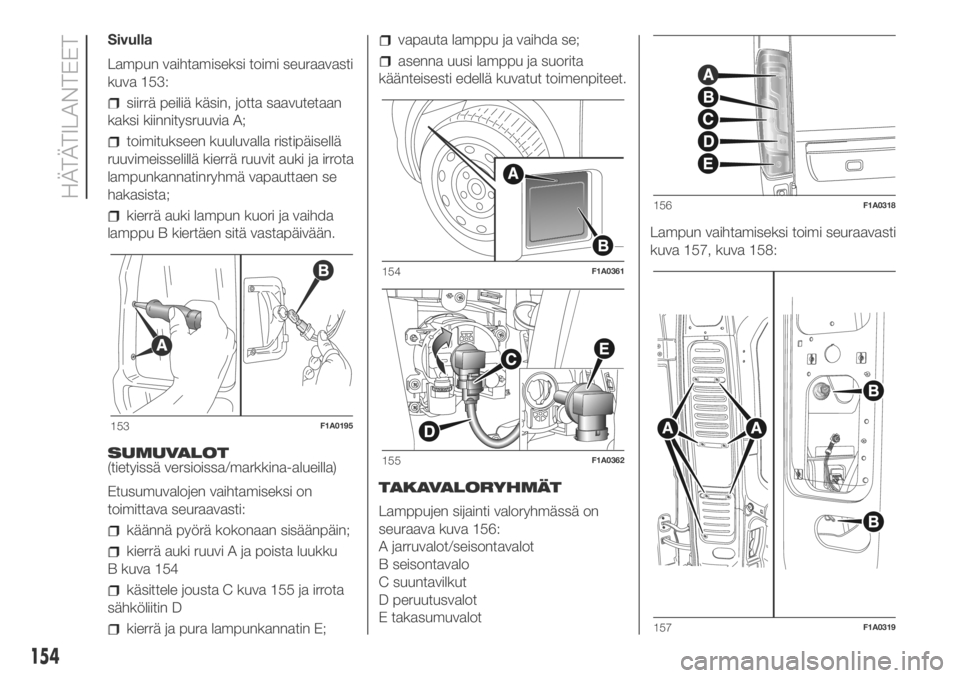

Sivulla
Lampun vaihtamiseksi toimi seuraavasti
kuva 153:
siirrä peiliä käsin, jotta saavutetaan
kaksi kiinnitysruuvia A;
toimitukseen kuuluvalla ristipäisellä
ruuvimeisselillä kierrä ruuvit auki ja irrota
lampunkannatinryhmä vapauttaen se
hakasista;
kierrä auki lampun kuori ja vaihda
lamppu B kiertäen sitä vastapäivään.
SUMUVALOT
(tietyissä versioissa/markkina-alueilla)
Etusumuvalojen vaihtamiseksi on
toimittava seuraavasti:
käännä pyörä kokonaan sisäänpäin;
kierrä auki ruuvi A ja poista luukku
B kuva 154
käsittele jousta C kuva 155 ja irrota
sähköliitin D
kierrä ja pura lampunkannatin E;
vapauta lamppu ja vaihda se;
asenna uusi lamppu ja suorita
käänteisesti edellä kuvatut toimenpiteet.
TAKAVALORYHMÄT
Lamppujen sijainti valoryhmässä on
seuraava kuva 156:
A jarruvalot/seisontavalot
B seisontavalo
C suuntavilkut
D peruutusvalot
E takasumuvalotLampun vaihtamiseksi toimi seuraavasti
kuva 157, kuva 158:
153F1A0195
154F1A0361
155F1A0362
156F1A0318
157F1A0319
154
HÄTÄTILANTEET

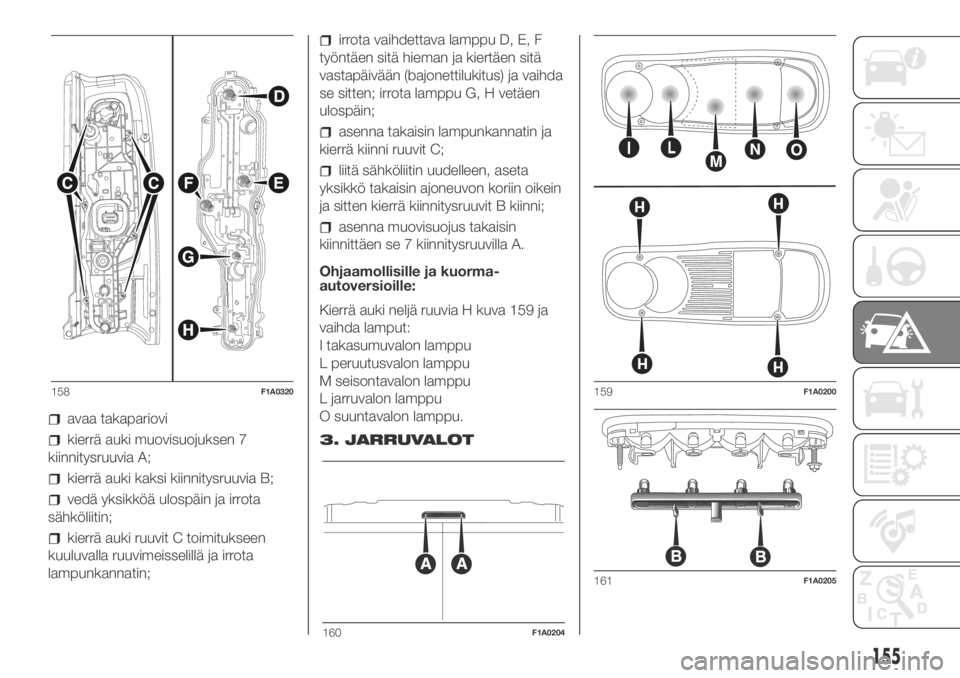

avaa takapariovi
kierrä auki muovisuojuksen 7
kiinnitysruuvia A;
kierrä auki kaksi kiinnitysruuvia B;
vedä yksikköä ulospäin ja irrota
sähköliitin;
kierrä auki ruuvit C toimitukseen
kuuluvalla ruuvimeisselillä ja irrota
lampunkannatin;
irrota vaihdettava lamppu D, E, F
työntäen sitä hieman ja kiertäen sitä
vastapäivään (bajonettilukitus) ja vaihda
se sitten; irrota lamppu G, H vetäen
ulospäin;
asenna takaisin lampunkannatin ja
kierrä kiinni ruuvit C;
liitä sähköliitin uudelleen, aseta
yksikkö takaisin ajoneuvon koriin oikein
ja sitten kierrä kiinnitysruuvit B kiinni;
asenna muovisuojus takaisin
kiinnittäen se 7 kiinnitysruuvilla A.
Ohjaamollisille ja kuorma-
autoversioille:
Kierrä auki neljä ruuvia H kuva 159 ja
vaihda lamput:
I takasumuvalon lamppu
L peruutusvalon lamppu
M seisontavalon lamppu
L jarruvalon lamppu
O suuntavalon lamppu.
3. JARRUVALOT
158F1A0320
160F1A0204
159F1A0200
161F1A0205
155

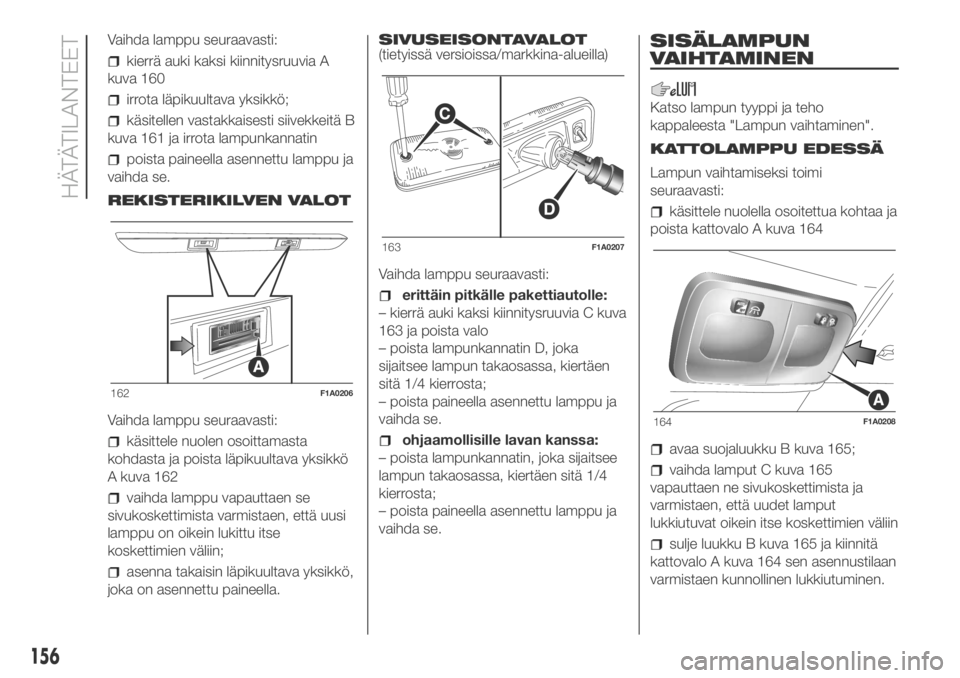

Vaihda lamppu seuraavasti:
kierrä auki kaksi kiinnitysruuvia A
kuva 160
irrota läpikuultava yksikkö;
käsitellen vastakkaisesti siivekkeitä B
kuva 161 ja irrota lampunkannatin
poista paineella asennettu lamppu ja
vaihda se.
REKISTERIKILVEN VALOT
Vaihda lamppu seuraavasti:
käsittele nuolen osoittamasta
kohdasta ja poista läpikuultava yksikkö
A kuva 162
vaihda lamppu vapauttaen se
sivukoskettimista varmistaen, että uusi
lamppu on oikein lukittu itse
koskettimien väliin;
asenna takaisin läpikuultava yksikkö,
joka on asennettu paineella.SIVUSEISONTAVALOT
(tietyissä versioissa/markkina-alueilla)
Vaihda lamppu seuraavasti:
erittäin pitkälle pakettiautolle:
– kierrä auki kaksi kiinnitysruuvia C kuva
163 ja poista valo
– poista lampunkannatin D, joka
sijaitsee lampun takaosassa, kiertäen
sitä 1/4 kierrosta;
– poista paineella asennettu lamppu ja
vaihda se.
ohjaamollisille lavan kanssa:
– poista lampunkannatin, joka sijaitsee
lampun takaosassa, kiertäen sitä 1/4
kierrosta;
– poista paineella asennettu lamppu ja
vaihda se.
SISÄLAMPUN
VAIHTAMINEN
Katso lampun tyyppi ja teho
kappaleesta "Lampun vaihtaminen".
KATTOLAMPPU EDESSÄ
Lampun vaihtamiseksi toimi
seuraavasti:
käsittele nuolella osoitettua kohtaa ja
poista kattovalo A kuva 164
avaa suojaluukku B kuva 165;
vaihda lamput C kuva 165
vapauttaen ne sivukoskettimista ja
varmistaen, että uudet lamput
lukkiutuvat oikein itse koskettimien väliin
sulje luukku B kuva 165 ja kiinnitä
kattovalo A kuva 164 sen asennustilaan
varmistaen kunnollinen lukkiutuminen.
162F1A0206
163F1A0207
164F1A0208
156
HÄTÄTILANTEET

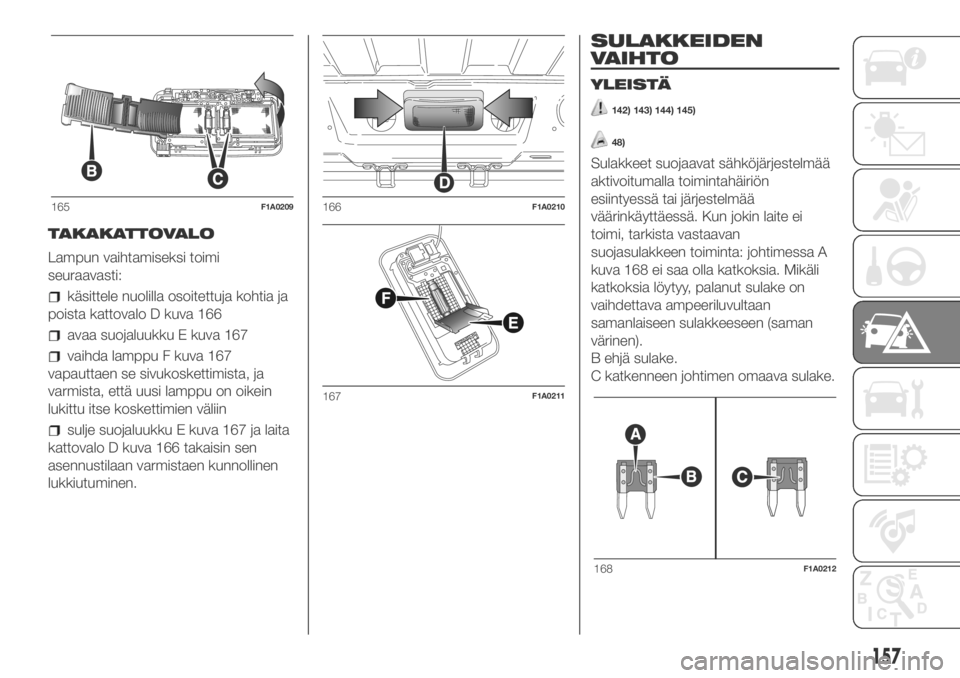

TAKAKATTOVALO
Lampun vaihtamiseksi toimi
seuraavasti:
käsittele nuolilla osoitettuja kohtia ja
poista kattovalo D kuva 166
avaa suojaluukku E kuva 167
vaihda lamppu F kuva 167
vapauttaen se sivukoskettimista, ja
varmista, että uusi lamppu on oikein
lukittu itse koskettimien väliin
sulje suojaluukku E kuva 167 ja laita
kattovalo D kuva 166 takaisin sen
asennustilaan varmistaen kunnollinen
lukkiutuminen.
SULAKKEIDEN
VAIHTO
YLEISTÄ
142) 143) 144) 145)
48)
Sulakkeet suojaavat sähköjärjestelmää
aktivoitumalla toimintahäiriön
esiintyessä tai järjestelmää
väärinkäyttäessä. Kun jokin laite ei
toimi, tarkista vastaavan
suojasulakkeen toiminta: johtimessa A
kuva 168 ei saa olla katkoksia. Mikäli
katkoksia löytyy, palanut sulake on
vaihdettava ampeeriluvultaan
samanlaiseen sulakkeeseen (saman
värinen).
B ehjä sulake.
C katkenneen johtimen omaava sulake.
165F1A0209166F1A0210
167F1A0211
168F1A0212
157

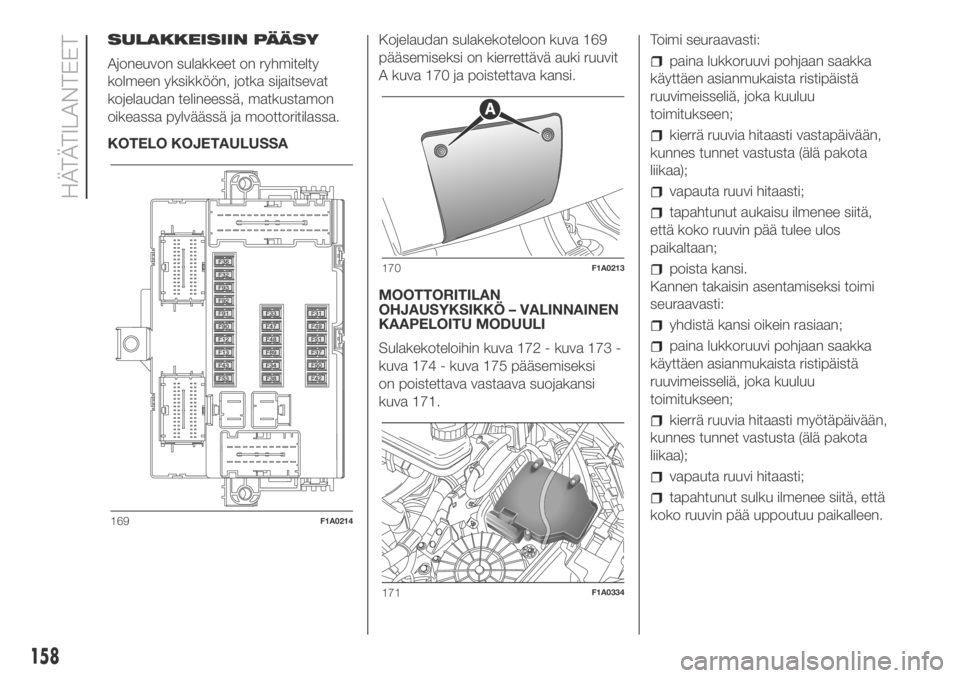

SULAKKEISIIN PÄÄSY
Ajoneuvon sulakkeet on ryhmitelty
kolmeen yksikköön, jotka sijaitsevat
kojelaudan telineessä, matkustamon
oikeassa pylväässä ja moottoritilassa.
KOTELO KOJETAULUSSAKojelaudan sulakekoteloon kuva 169
pääsemiseksi on kierrettävä auki ruuvit
A kuva 170 ja poistettava kansi.
MOOTTORITILAN
OHJAUSYKSIKKÖ – VALINNAINEN
KAAPELOITU MODUULI
Sulakekoteloihin kuva 172 - kuva 173 -
kuva 174 - kuva 175 pääsemiseksi
on poistettava vastaava suojakansi
kuva 171.Toimi seuraavasti:
paina lukkoruuvi pohjaan saakka
käyttäen asianmukaista ristipäistä
ruuvimeisseliä, joka kuuluu
toimitukseen;
kierrä ruuvia hitaasti vastapäivään,
kunnes tunnet vastusta (älä pakota
liikaa);
vapauta ruuvi hitaasti;
tapahtunut aukaisu ilmenee siitä,
että koko ruuvin pää tulee ulos
paikaltaan;
poista kansi.
Kannen takaisin asentamiseksi toimi
seuraavasti:
yhdistä kansi oikein rasiaan;
paina lukkoruuvi pohjaan saakka
käyttäen asianmukaista ristipäistä
ruuvimeisseliä, joka kuuluu
toimitukseen;
kierrä ruuvia hitaasti myötäpäivään,
kunnes tunnet vastusta (älä pakota
liikaa);
vapauta ruuvi hitaasti;
tapahtunut sulku ilmenee siitä, että
koko ruuvin pää uppoutuu paikalleen.
169F1A0214
170F1A0213
171F1A0334
158
HÄTÄTILANTEET
